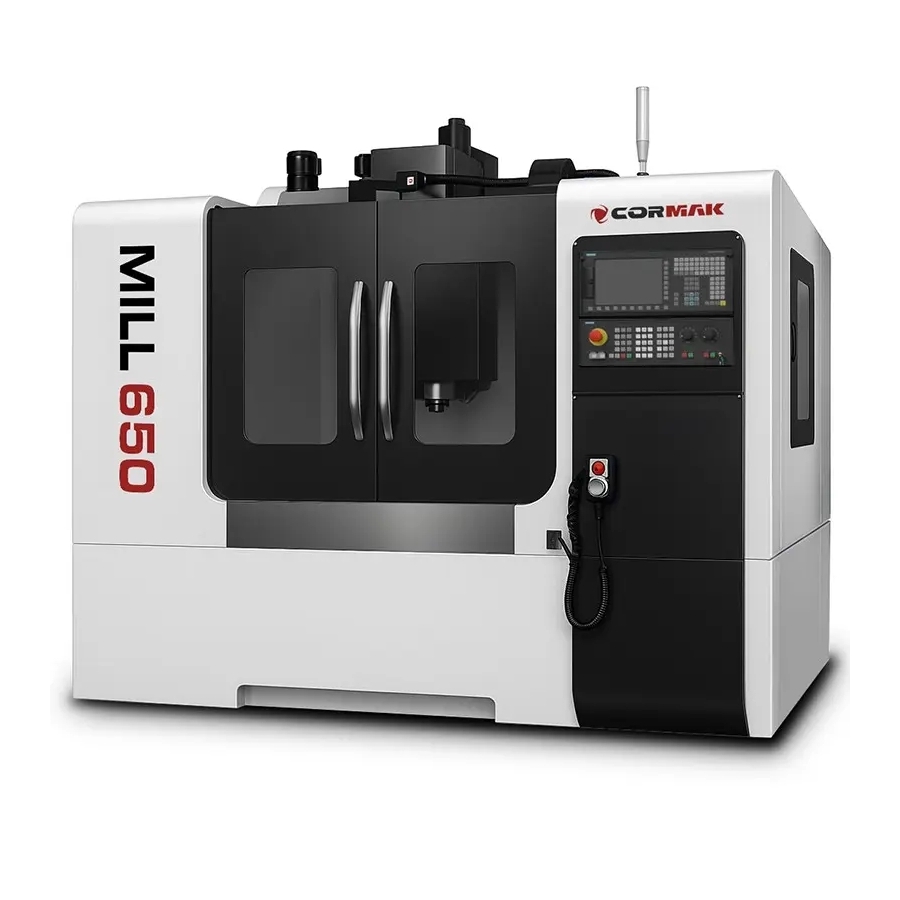

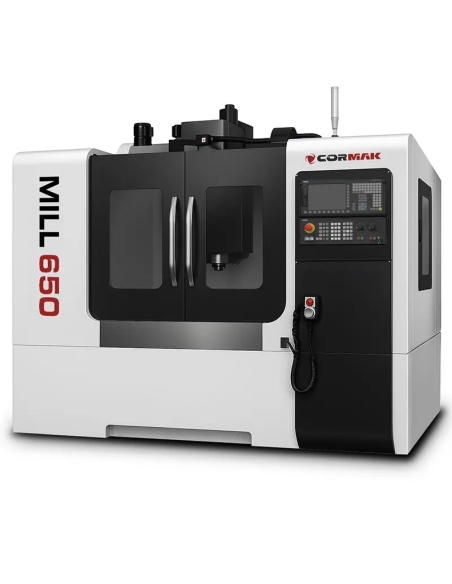

Centru de prelucrare CNC CORMAK MILL 650, 900×400, Siemens SINUMERIK
Centrul de prelucrare MILL 650 este un centru vertical CNC avansat, conceput pentru prelucrarea metalului cu precizie ridicată și eficiență. Datorită construcției robuste și tehnologiilor moderne, această mașină oferă fiabilitate și calitate superioară a pieselor în numeroase aplicații industriale.
Principalele avantaje ale centrului de prelucrare MILL 650
Centrul vertical de prelucrare MILL 650 se diferențiază de concurență prin soluții tehnologice avansate și o construcție de încredere. Este alegerea ideală pentru companiile care caută centre de prelucrare CNC ce combină precizia, productivitatea și durabilitatea. Beneficiile-cheie includ:
- Precizie înaltă de prelucrare: prin utilizarea ghidajelor liniare și a șuruburilor cu bile de cea mai bună calitate, mașina asigură o acuratețe de poziționare de 0,005 mm și o repetabilitate de 0,003 mm.
- Stabilitate structurală: corpul masiv din fontă de calitate asigură o rigiditate excelentă, reducând vibrațiile în timpul prelucrării.
- Productivitate ridicată: servomotoarele Siemens și arborele principal cu turație de până la 8000 rot/min garantează prelucrarea dinamică și fluidă, chiar și la sarcini mari.
- Siguranța operatorului: camera de lucru etanșă protejează împotriva prafului și a așchiilor, oferind un mediu de lucru sigur.
- Versatilitate: posibilitatea de extindere cu a 4-a axă și diferite sisteme de comandă CNC (Siemens, Fanuc) permite adaptarea mașinii la nevoi de producție specifice.
Construcție și tehnologie – centrul de prelucrare MILL 650
Centrul de frezare MILL 650 a fost proiectat pentru durabilitate maximă și precizie. Elementele principale ale construcției includ:
- Corp masiv din fontă: oferă stabilitate și reduce vibrațiile, aspect esențial la prelucrarea materialelor cu duritate mare.
- Ghidaje liniare: ghidajele de calitate de pe axele X, Y, Z garantează mișcări line și precizie, chiar și la viteze mari de avans.
- Arbore BT40: cu putere de 5,5 kW și turație de până la 8000 rot/min, asigură performanțe excelente de așchiere.
- Șuruburi cu bile: șuruburile de precizie de pe cele trei axe asigură acuratețe și repetabilitate ridicate ale mișcărilor.
- Sistem automat de ungere: reduce uzura componentelor și prelungește durata de viață a mașinii.

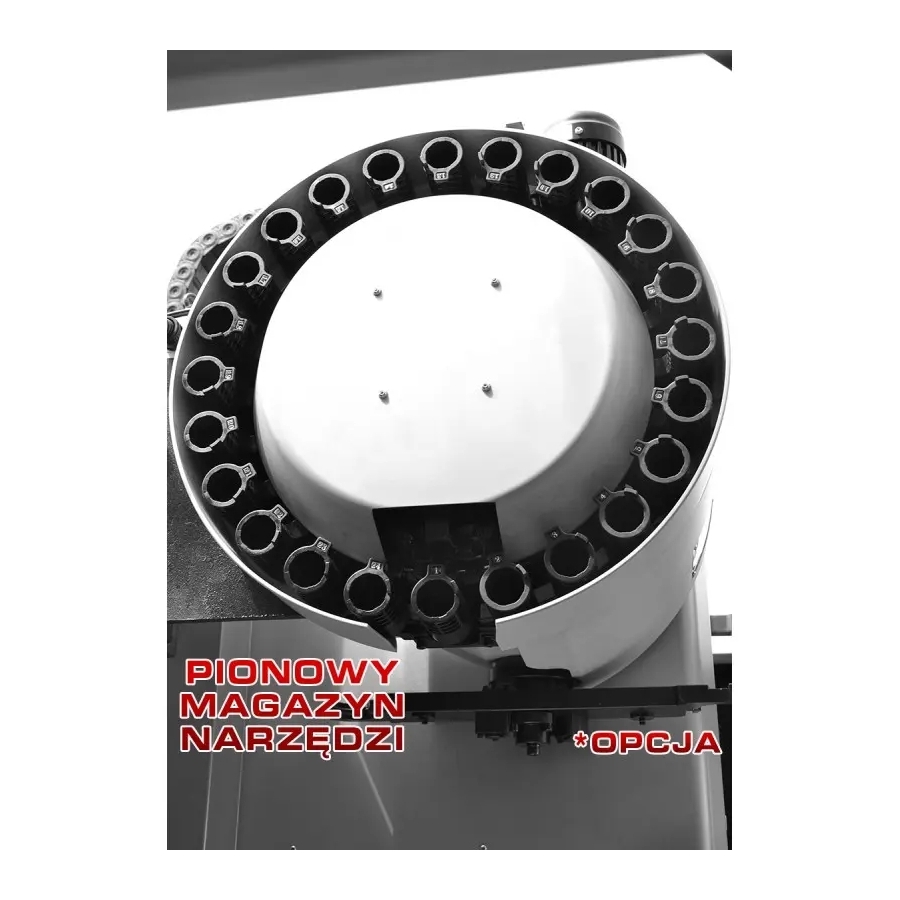

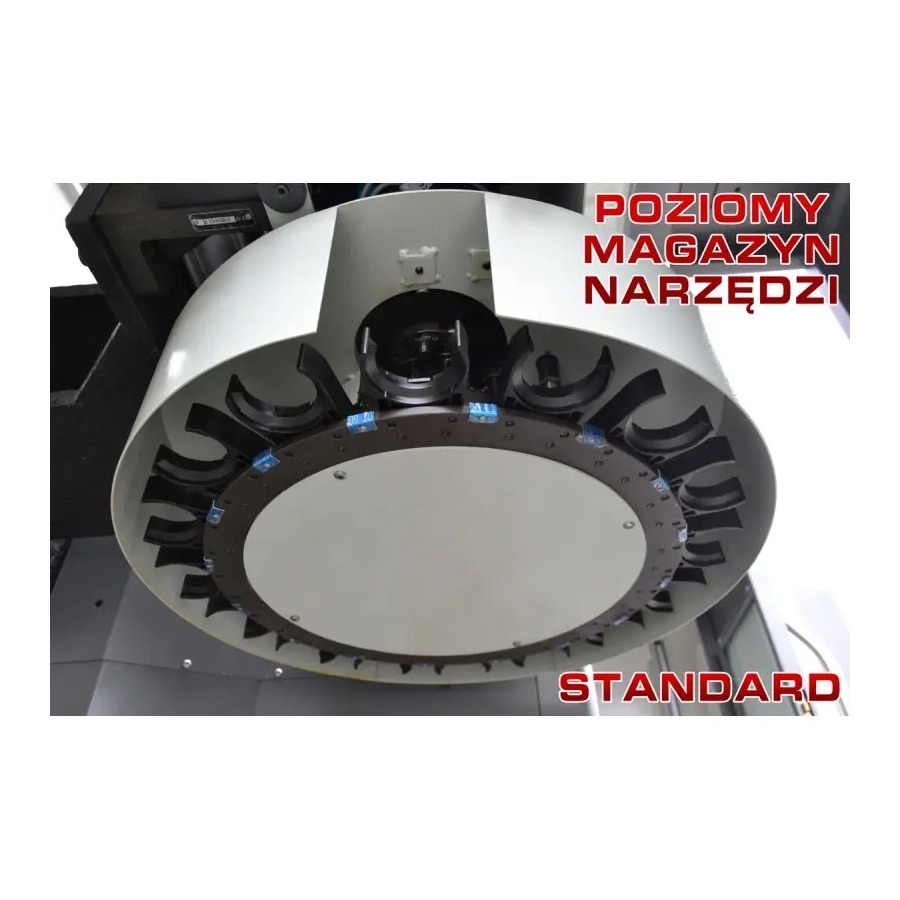

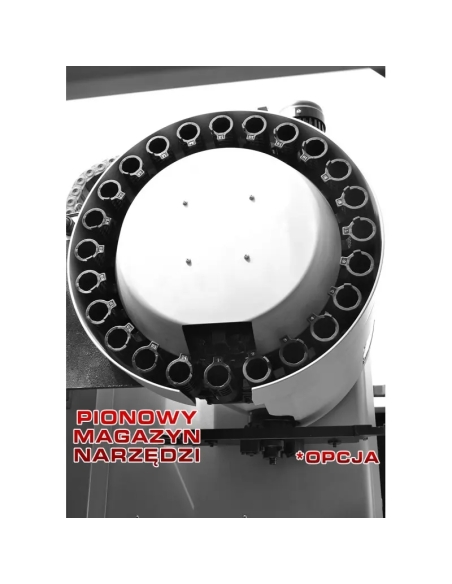

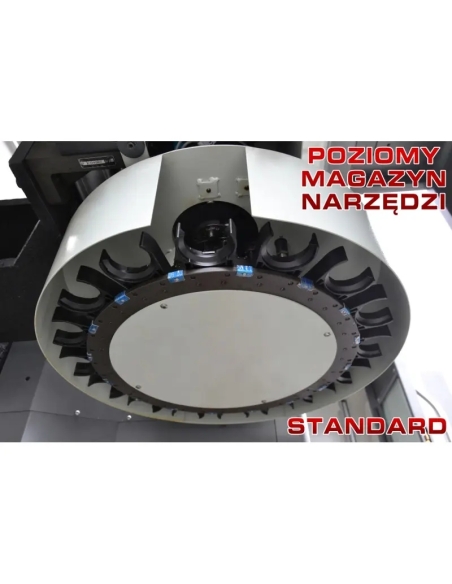

- Magazie de scule: magazia cu 16 poziții permite schimbări rapide, crescând eficiența proceselor de producție.
Precizie și eficiență în lucru
Centrul CNC MILL 650 a fost creat pentru a răspunde cerințelor fabricilor moderne. Acuratețea de poziționare (0,005 mm) și repetabilitatea (0,003 mm) permit prelucrarea pieselor cu forme complexe și toleranțe stricte. Avansurile rapide (30/30/24 m/min) și controlul precis datorat sistemelor Siemens Sinumerik sau Fanuc Oi-TF optimizează timpul de ciclu și reduc la minimum erorile de producție.
Aplicații ale centrului vertical de prelucrare MILL 650
Centrele verticale de prelucrare precum MILL 650 sunt utilizate într-o gamă largă de industrii, inclusiv:
- Industria auto: producția de componente precise pentru motoare, cutii de viteze și sisteme de suspensie.
- Industria aeronautică: prelucrarea elementelor cu cerințe ridicate de toleranță, precum piesele de turbină sau componentele structurale.
- Construcția de mașini: fabricarea componentelor pentru utilaje industriale și scule.
- Scule și matrițe: producția de matrițe de injecție, poansoane și alte elemente care necesită precizie înaltă.
Mașina este o soluție ideală pentru întreprinderile mici și mijlocii care doresc să crească productivitatea, menținând cea mai înaltă calitate.
Echipare standard
- Sistem de comandă SIEMENS SINUMERIK 808 Advanced
- Arbore 8000 rot/min
- Ghidaje liniare pe axele X, Y, Z
- Magazie de scule cu 16 poziții
- Lămpi de alarmă cu 3 culori
- Iluminarea zonei de lucru
- Carcasă etanșă
- Sistem automat de ungere
- Instalație pneumatică
Echipare opțională
- Sisteme de comandă Siemens 828D, Siemens 840 sau Fanuc Oi-TF
- Arbore cu turație de 10000 sau 12000 rot/min
- Răcire prin arbore (20 bar sau 40 bar)
- A 4-a axă rotativă
- Evacuator cu bandă pentru așchii, cu recipient
- Separator de ulei
- Uși automate
- Palpator automat pentru măsurarea sculelor
- Palpator automat pentru măsurarea piesei
Date tehnice
| Dimensiunile mesei | 900 x 400 mm |
| Cursele axelor | 650x400x500 mm |
| Număr/lățime/distanță canale T | 3-18-130 mm |
| Sarcina maximă pe masă | 400 kg |
| Distanța arbore–suprafața mesei | 120-620 mm |
| Distanța axei arborelui față de coloană | 510 mm |
| Avans rapid | 30/30/24 m/min |
| Viteza de avans | 2,5-4000 mm/min |
| Con BT al arborelui | BT40 |
| Turația arborelui | 40-8000 rot/min |
| Puterea motorului arborelui | 5,5 kW |
| Numărul de scule din magazie | 16 |
| Greutatea maximă a sculelor | 8 kg |
| Dimensiunile maxime ale sculelor | 150x350 mm |
| Acuratețea de poziționare | 0,005 mm |
| Repetabilitatea poziționării | 0,003 mm |
| Dimensiuni | 2120x2150x2290 mm |
| Greutate | 3600 kg |
Comenzi CNC – Siemens și Fanuc
Centrul de prelucrare MILL 650 oferă posibilitatea alegerii unor sisteme CNC avansate, precum Siemens Sinumerik 808D, Siemens Sinumerik 828D și Fanuc Oi-TF. Fiecare asigură precizie, fiabilitate și operare facilă, adaptată diverselor cerințe de producție.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, ideală pentru utilizatorii aflați la început de drum și pentru atelierele mai mici.
- Fiabilitate: construcție robustă, rezistentă la condiții industriale dificile.
- Economic: dedicat aplicațiilor de bază de frezare și strunjire.

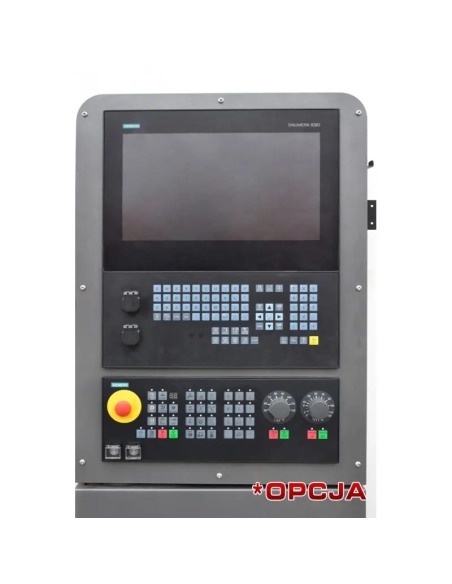

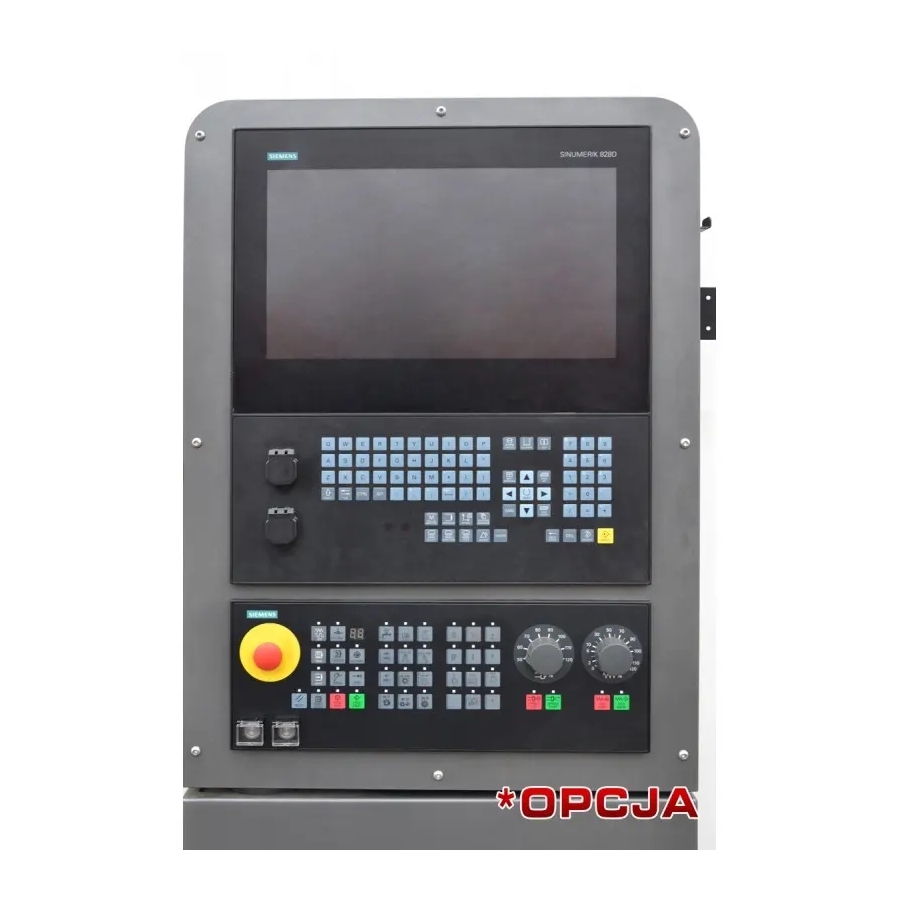

Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrări dinamice și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: optimizarea traseelor sculei și posibilitatea de extindere cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: ideal pentru operații de așchiere de mare precizie.
- Operare intuitivă: interfața clară accelerează programarea.
