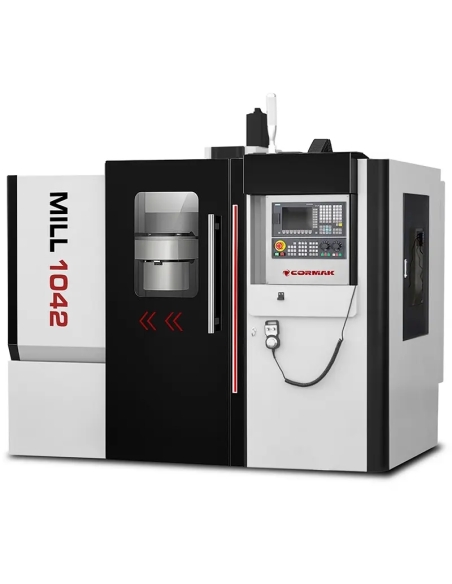

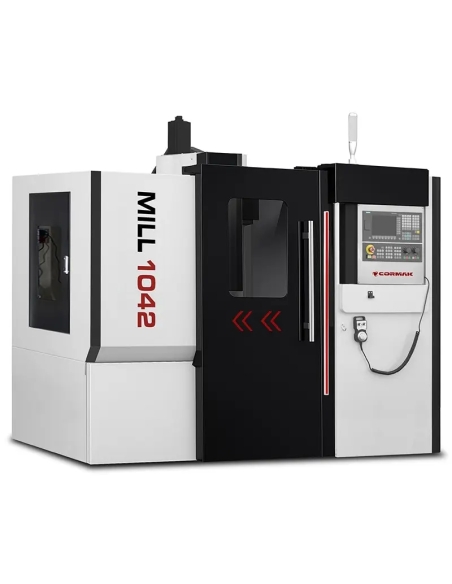

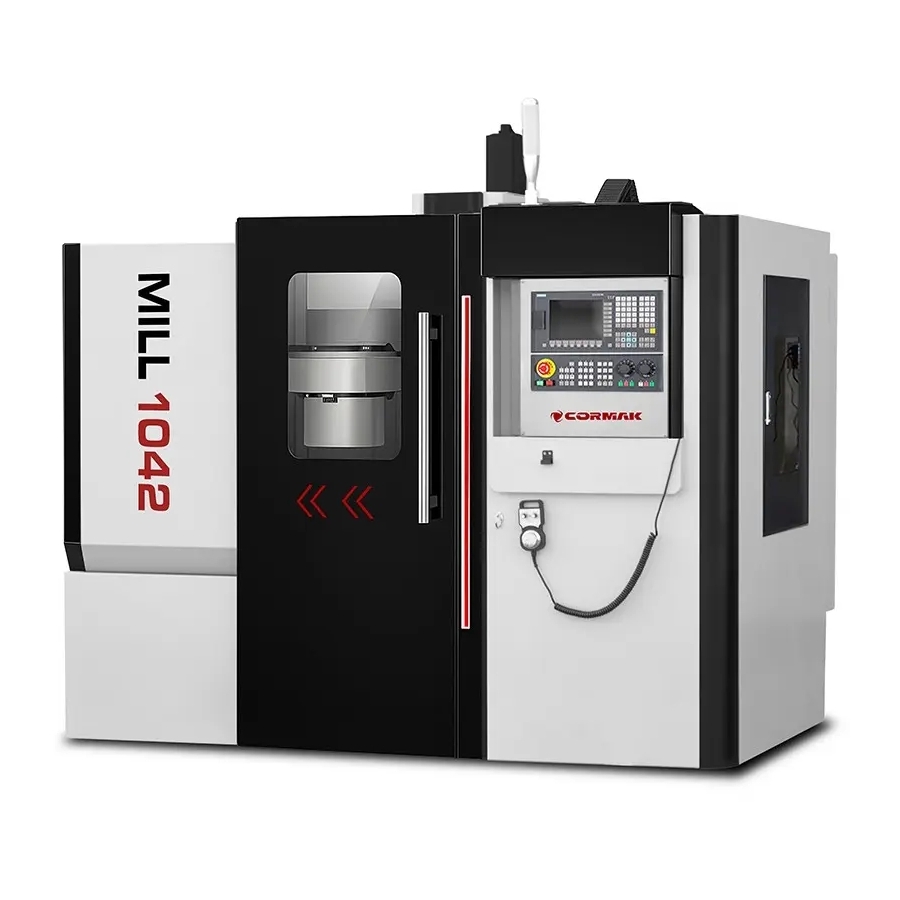

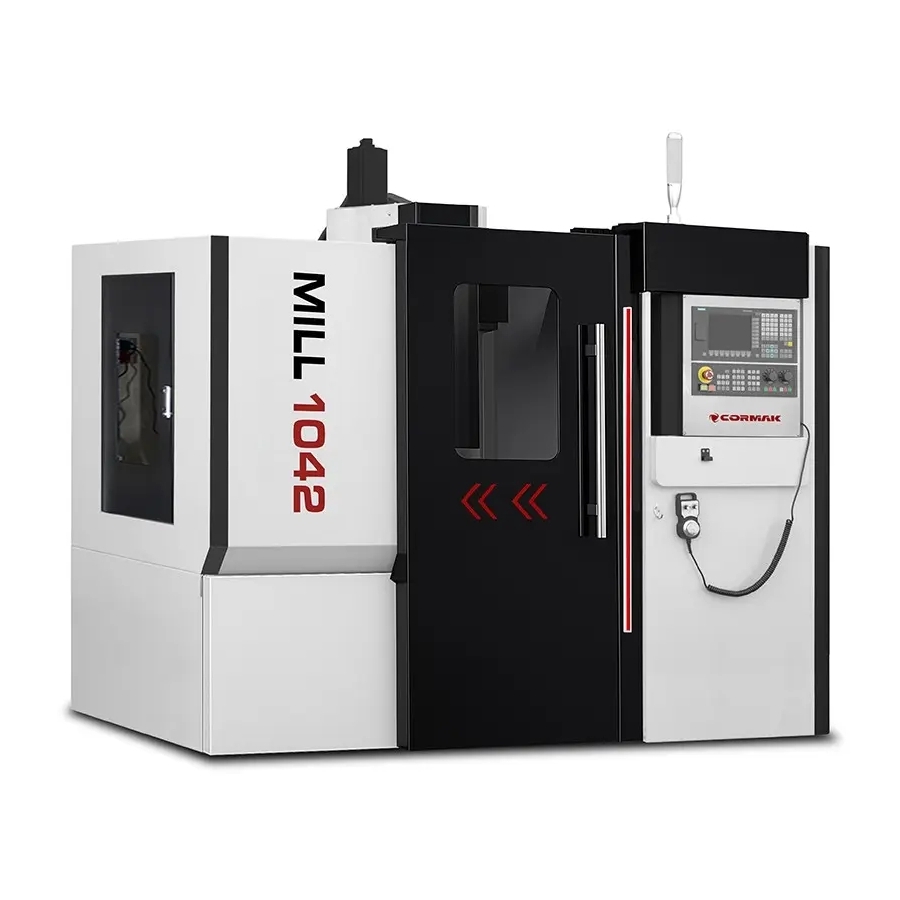

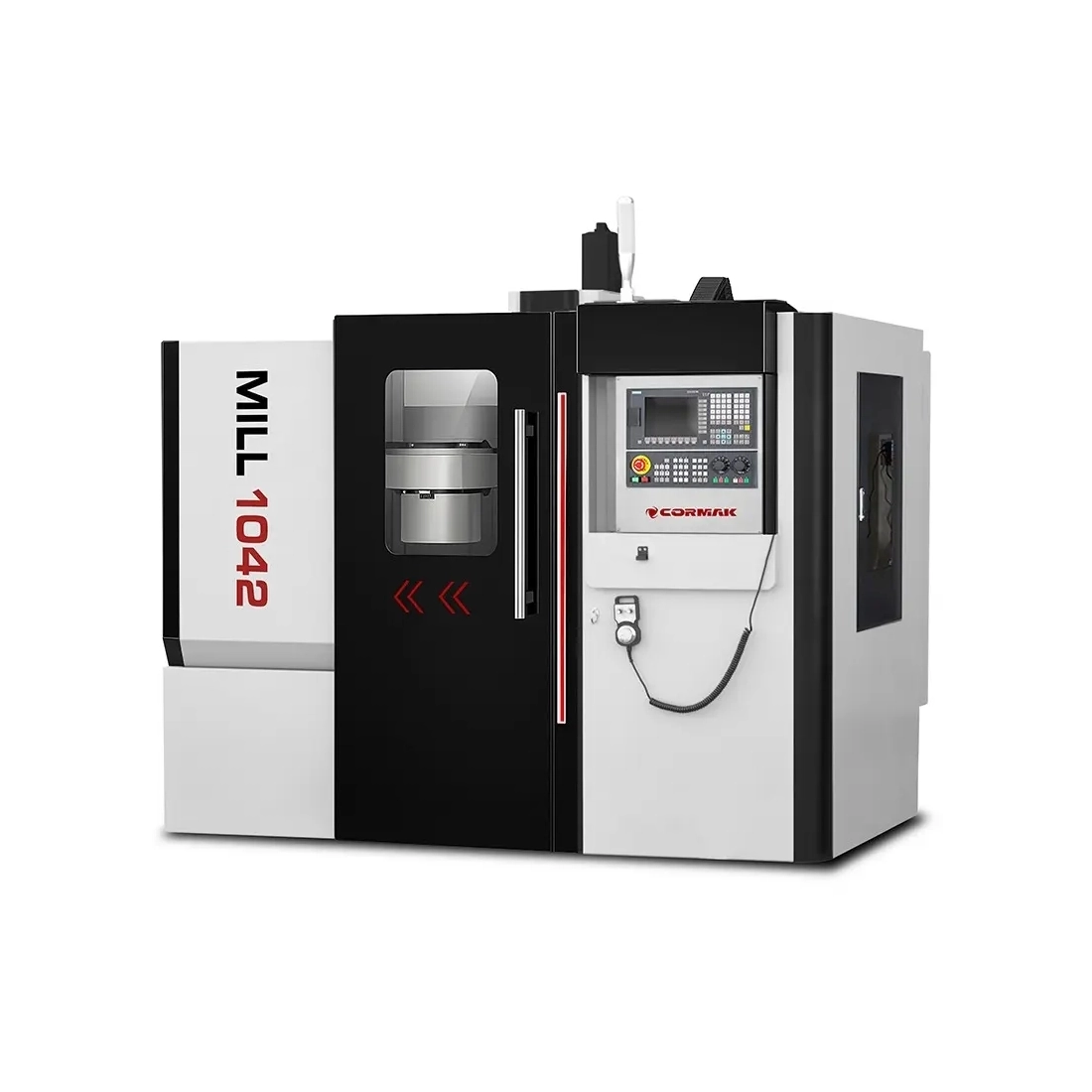

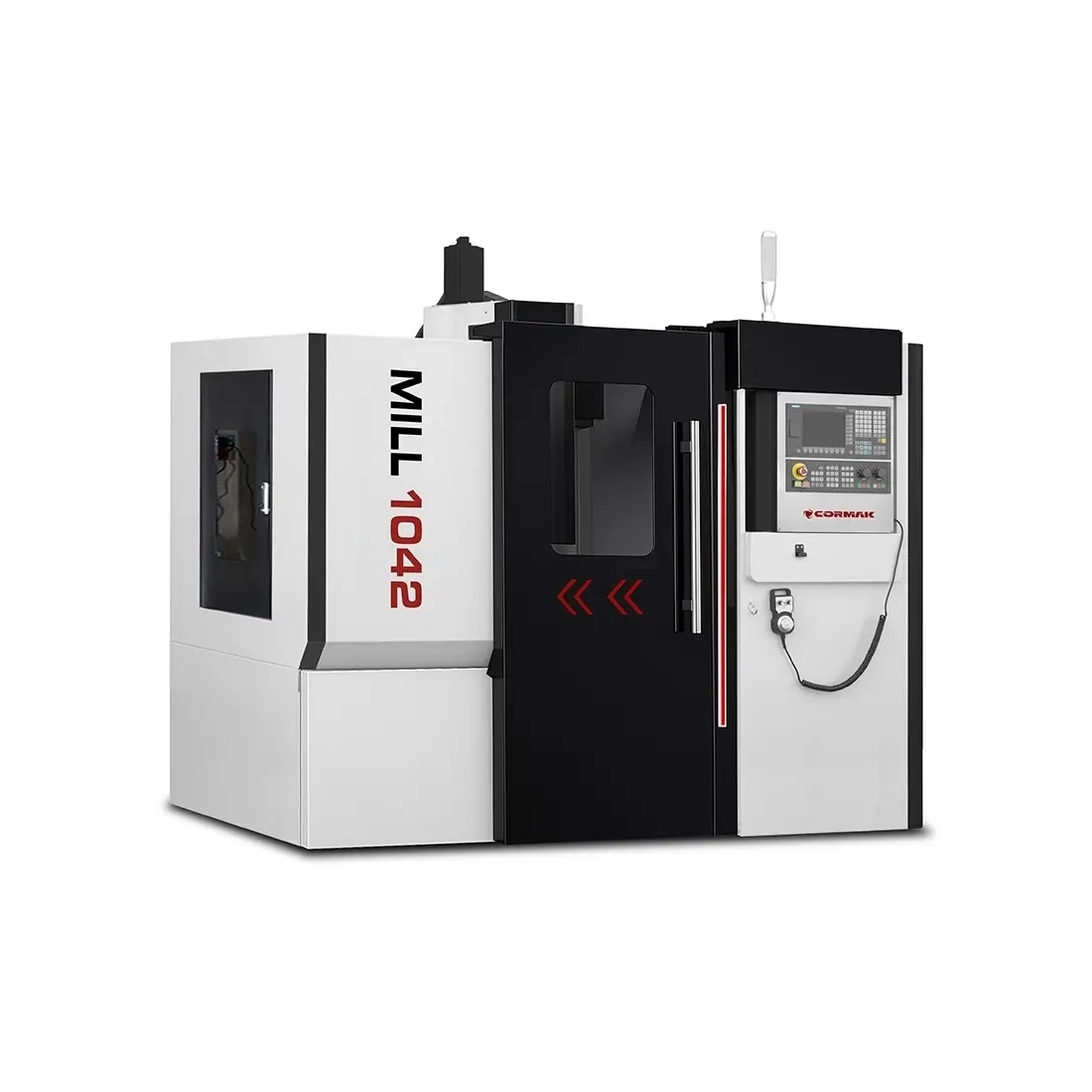

Centrul de prelucrare MILL 1042 – precizie si fiabilitate in prelucrarea CNC
Centrul de prelucrare MILL 1042 este un centru vertical CNC avansat, proiectat pentru prelucrarea metalelor cu precizie si randament ridicat. Dotat cu tehnologii moderne si o constructie robusta, ofera fiabilitate si o calitate superioara a pieselor in diverse aplicatii industriale.
Principalele avantaje ale centrului de prelucrare MILL 1042
Centrul vertical de prelucrare MILL 1042 este o solutie ce combina tehnologia avansata cu o structura solida, oferind un plus de performanta in procesele de productie exigente. Este alegerea ideala pentru companiile care cauta centre de prelucrare CNC ce ofera precizie, productivitate si durabilitate. Beneficiile cheie includ:
- Precizie ridicata de prelucrare: Datorita ghidajelor liniare de top si suruburilor cu bile de inalta precizie, masina atinge o acuratete de pozitionare de 0,006 mm, ideala pentru piese cu forme complexe.
- Stabilitate constructiva: Corpul masiv din fonta asigura rigiditate excelenta, reducand vibratiile chiar si la prelucrarea pieselor de pana la 300 kg
- Productivitate: Arborele principal cu putere de 7,5 kW si turatie de pana la 8000 rot/min (optiune 10 000 rot/min), impreuna cu servoactionarile, asigura o prelucrare dinamica si timp de ciclu redus.
- Siguranta operatorului: Camera de lucru etansa protejeaza impotriva prafului si a aschiilor, creand un mediu de lucru sigur.
- Flexibilitate de configurare: Posibilitatea de extindere cu sisteme de comanda avansate (Siemens 828D, Fanuc Oi-TF) si optiuni precum a 4-a axa sau racire prin arbore permite adaptarea masinii la nevoi specifice.
Constructia si tehnologia centrului de prelucrare MILL 1042
Centrul de frezare pentru metal MILL 1042 a fost conceput pentru durabilitate maxima si precizie in conditii industriale solicitante. Componentele principale includ:
- Corp masiv din fonta: Ofera stabilitate excelenta si reducerea vibratiilor, esentiala la prelucrarea materialelor cu duritate ridicata.
- Ghidaje liniare: Ghidaje de inalta calitate pe axele X, Y, Z garanteaza miscari line si precizie la avans rapid de 24 m/min

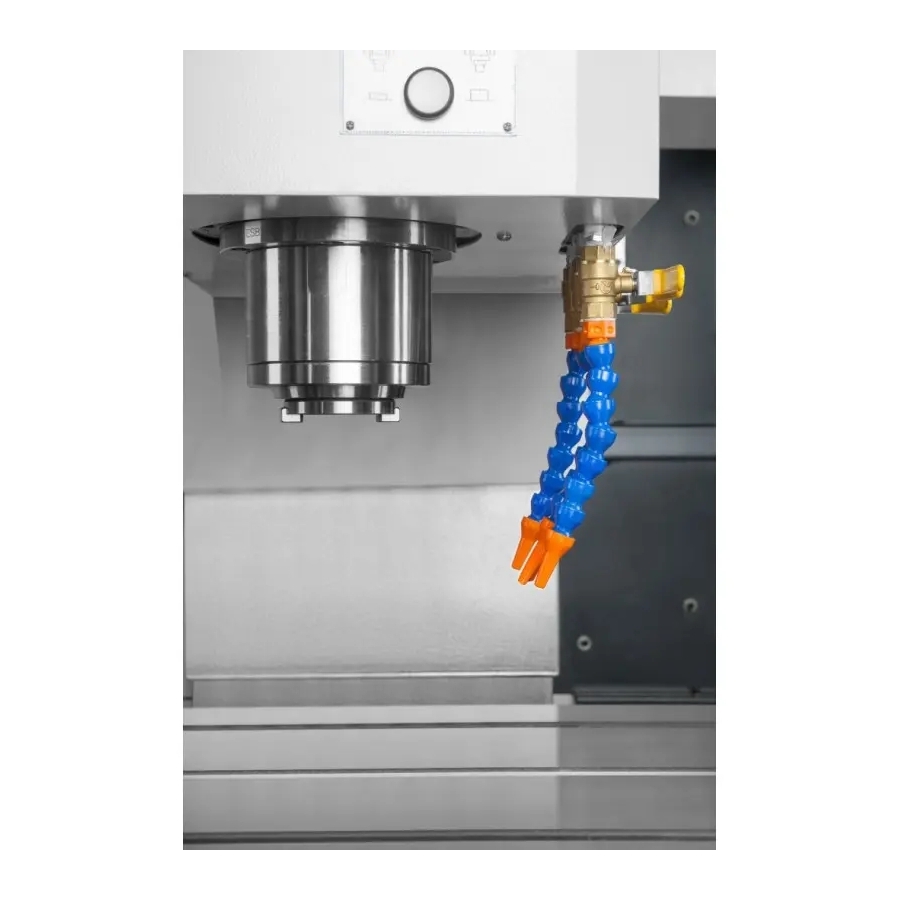

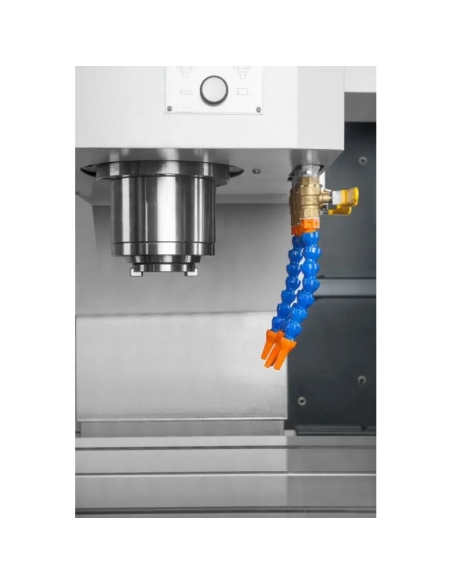

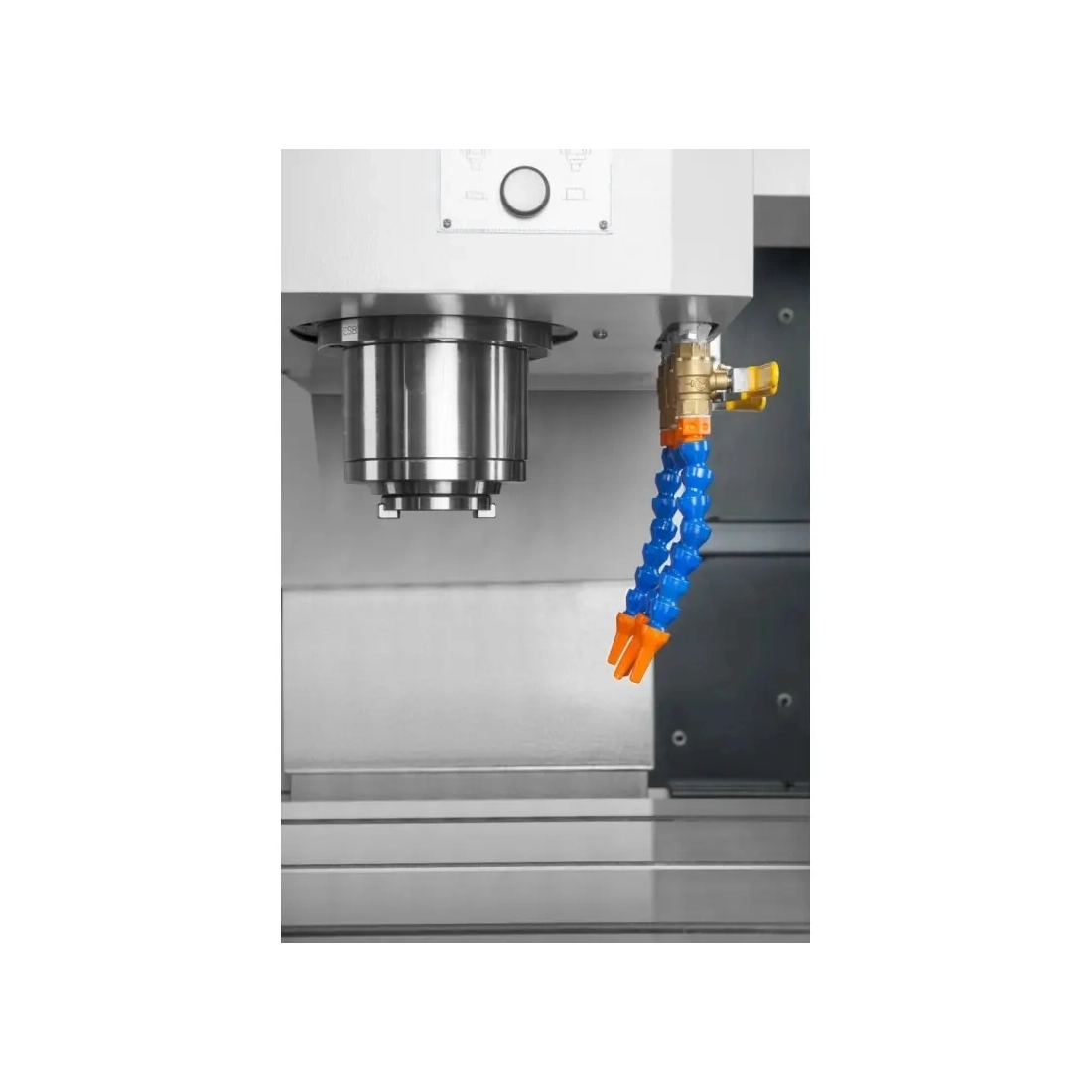

- Arbore BT40: Cu putere de 7,5 kW si turatie de pana la 8000 rot/min (optiune 10 000 rot/min), asigura aschiere eficienta.
- Suruburi cu bile: Suruburi de precizie pe cele trei axe pentru acuratete si repetabilitate ridicata a miscarilor.
- Sistem automat de ungere: Reduce uzura componentelor, prelungind durata de viata a masinii.

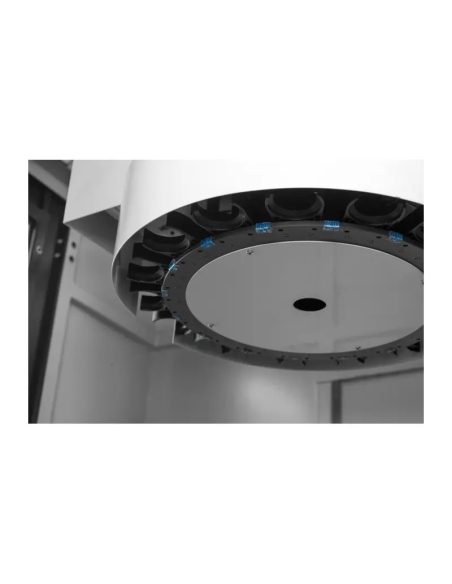

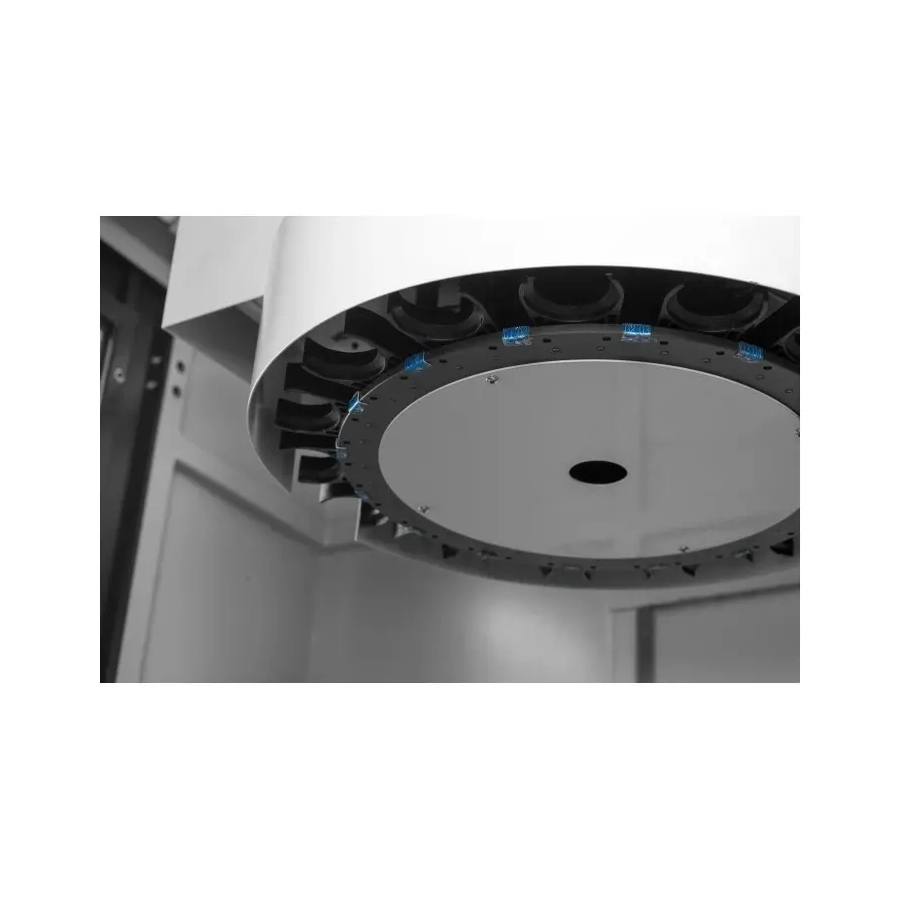

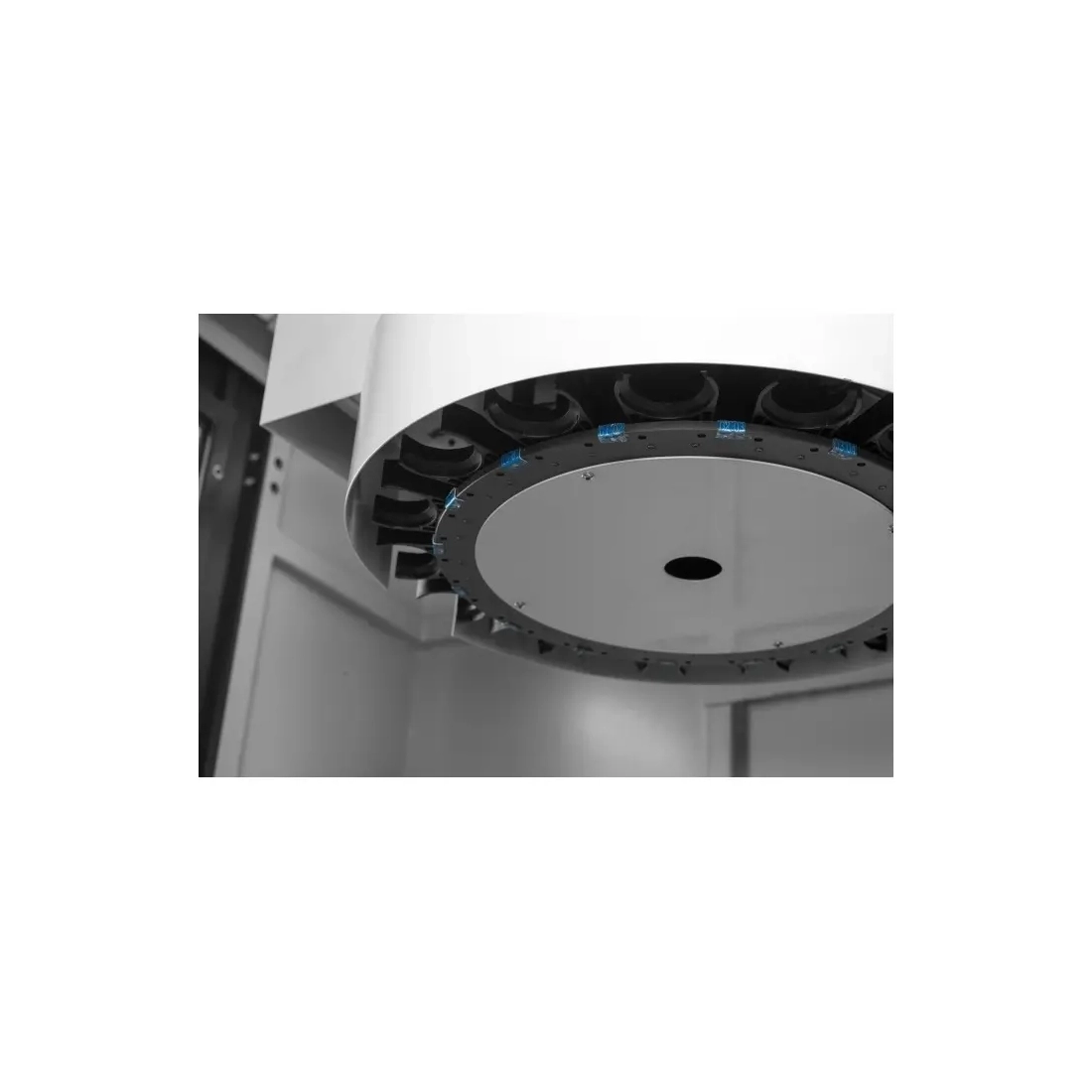

- Magazie de scule: Magazin cu 16 pozitii (optiune 24 pozitii) permite schimbarea rapida a sculelor in aproximativ 3 secunde
Precizie si eficienta in lucru
Centrul de prelucrare CNC MILL 1042 garanteaza precizie ridicata datorita solutiilor tehnologice avansate. Acuratetea de pozitionare (0,006 mm) si avansul rapid (24 m/min pentru axele X si Y, 20 m/min pentru axa Z) permit prelucrarea eficienta a pieselor cu geometrii complexe. Sistemele de comanda avansate, precum Siemens Sinumerik sau Fanuc Oi-TF, optimizeaza traiectoriile sculei, reduc timpul de productie si minimizeaza erorile.
Aplicatii ale centrului vertical de prelucrare MILL 1042
Centrele verticale de prelucrare precum MILL 1040 sunt utilizate in multe sectoare industriale, inclusiv:
- Industria auto: Productia de componente de precizie, precum piese pentru motoare, transmisii si sisteme de suspensie.
- Industria aeronautica: Prelucrarea pieselor cu tolerante ridicate, de exemplu componente de turbine sau elemente structurale.
- Constructia de masini: Realizarea componentelor pentru echipamente industriale si scule de precizie.
- Industria de scule: Productia de matrite de injectie, stante si alte elemente ce necesita precizie inalta.
Masina este ideala pentru unitati de productie mici si medii care doresc sa creasca productivitatea mentinand cea mai inalta calitate.
Echipare standard

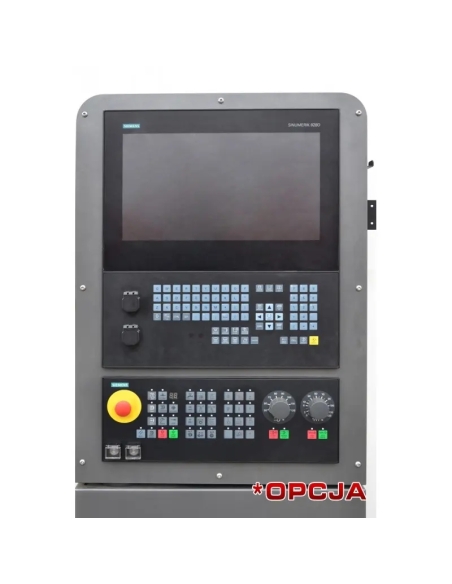

- Sistem de comanda SIEMENS SINUMERIK 808 Advanced cu garantie 2 ani
- Arbore 8000 rot/min
- Magazie de scule cu 16 pozitii
- Lampi de alarma in 3 culori
- Iluminare a zonei de lucru
- Sistem de racire inchis
- Carcasa etansa
- Sistem automat de ungere
- Sistem pneumatic
Echipare optionala
- Sisteme de comanda Siemens Sinumerik 808D, 828D sau Fanuc Oi-TF
- Arbore 12 000 rot/min
- Racire prin arbore
- Magazie orizontala de scule (24 pozitii)
- Evacuare aschii
- Sonda de masurare a sculei
- Sonda de masurare a piesei
- A 4-a axa rotativa
Parametri tehnici
| Domeniu de deplasare | |
| Axa X | 1000 mm |
| Axa Y | 420 mm |
| Axa Z | 500 mm |
| Distanta de la varful arborelui la masa de lucru | 125-625 mm |
| Distanta de la centrul varfului la ghidajul coloanei | 480 mm |
| Avans | |
| Avans rapid pe axa X | 24 m/min |
| Avans rapid pe axa Y | 24 m/min |
| Avans rapid pe axa Z | 20 m/min |
| Avans de aschiere | 1 - 5000 mm/min |
| Masa de lucru | |

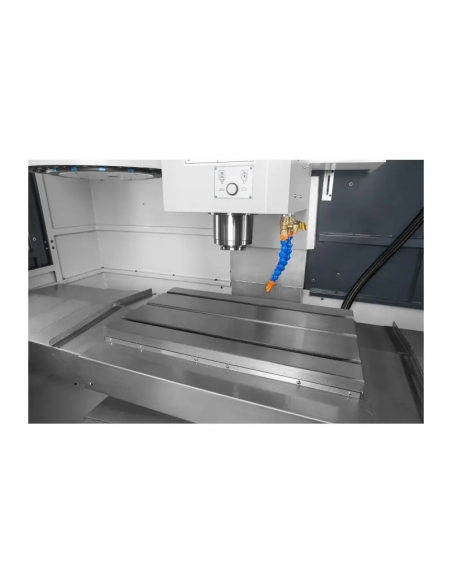

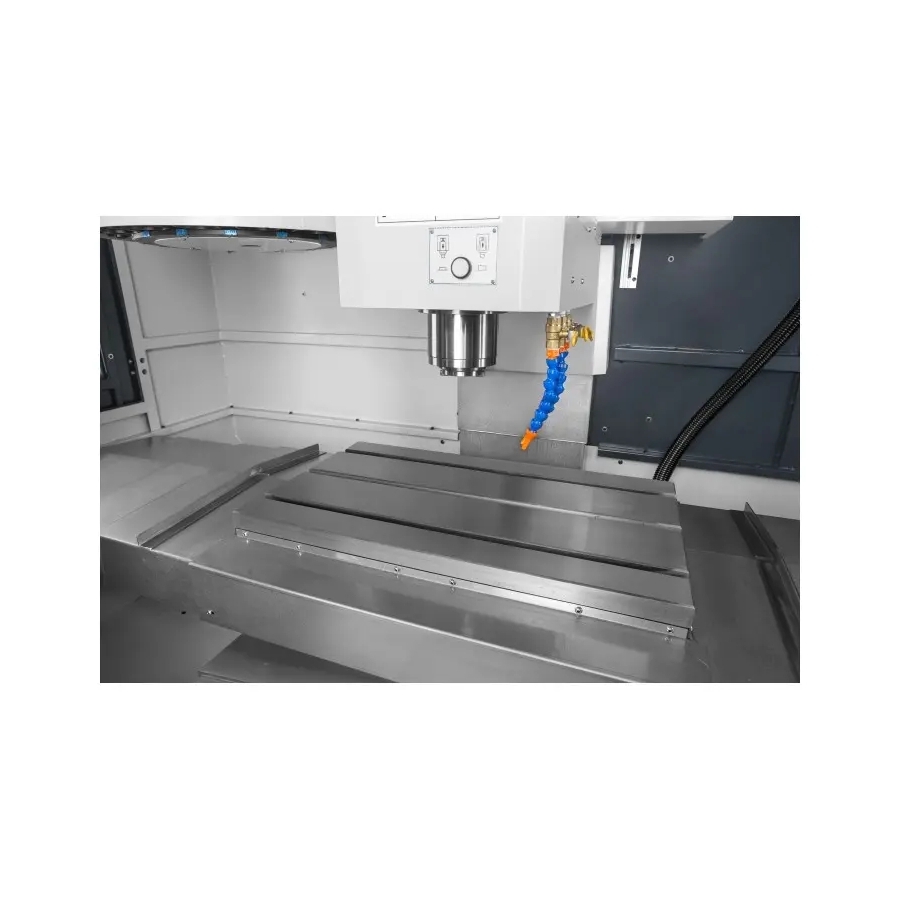

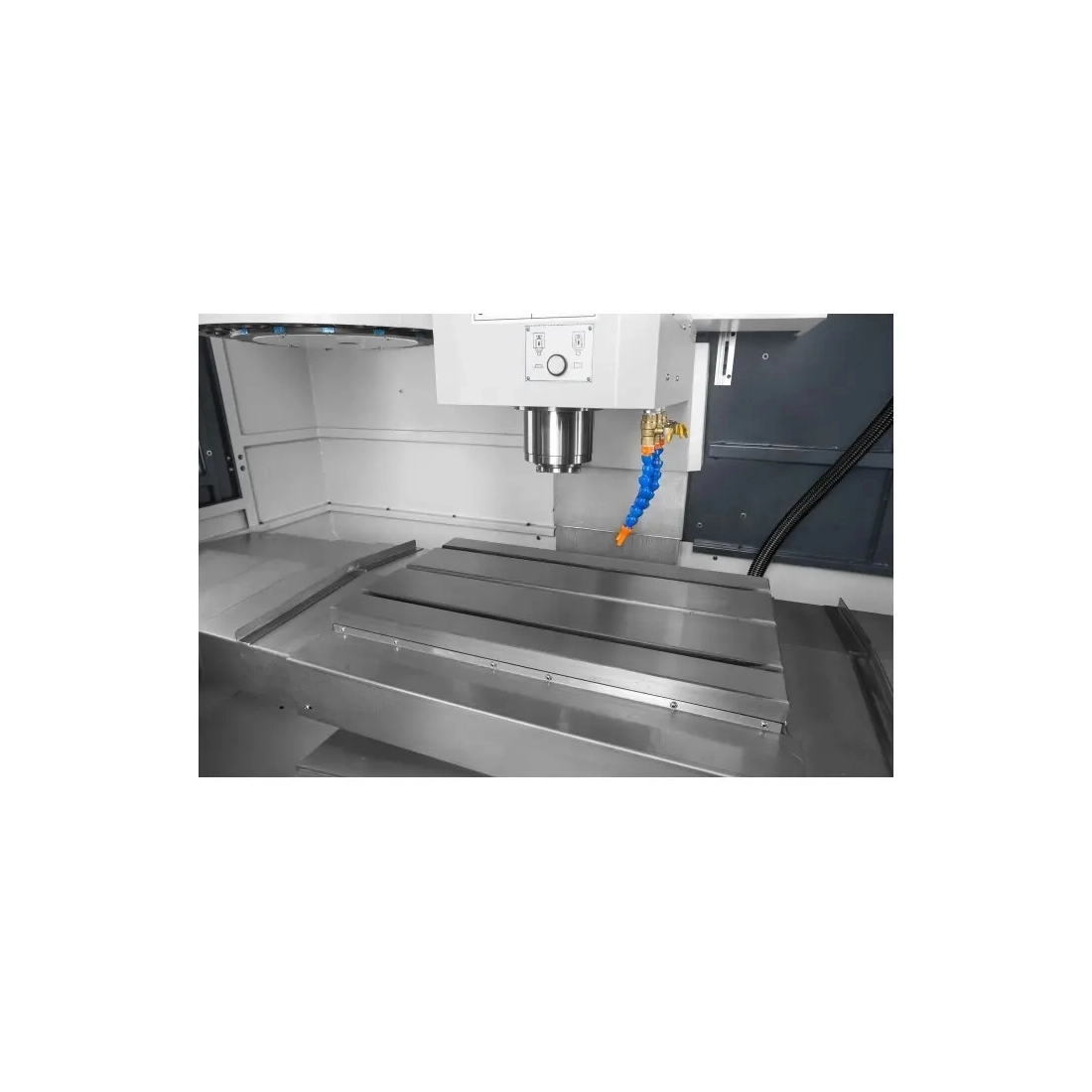

| Suprafata mesei de lucru | 1000 x 400 mm |
| Sarcina max. | 300 kg |
| Distanta suprafetei mesei fata de baza patului | 820 mm |
| Canelura in T | 3-18-115 mm |
| Arbore | |
| Turatie | 100-8000 rot/min (optiune 10000 rot/min) |
| Conul arborelui | BT40 |
| Pompa de racire | 120W |
| Forta de apasare a frezei | 580 kg |
| Puterea motorului principal | 7,5 kW (servoactionare) |
| Magazie de scule | |
| Diametrul maxim al sculei | 100 mm |
| Lungimea maxima a sculei | 300 mm |
| Greutatea maxima a sculei | 7 kg |
| Timp de schimbare a sculei | aprox. 2-8 s. |
| Alti parametri | |
| Acuratete de pozitionare | 0,006 mm |
| Dimensiuni (LxAxI) | 2900 x 2100 x 2200 mm |
| Greutate | 4000 kg |
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D si Fanuc Oi-TF
Centrul de prelucrare MILL 1040 este echipat cu sisteme de comanda profesionale de la producatori renumiti precum Siemens, Fanuc si GSK Acestea asigura precizie, fiabilitate si flexibilitate pentru adaptarea la cerinte variate de productie, de la operatii simple pana la procese de prelucrare complexe.
Siemens Sinumerik 808D – comanda CNC compacta pentru aplicatii de baza
Siemens Sinumerik 808D este o comanda CNC economica, dedicata strungurilor si frezelor din clasa de baza, ideala pentru ateliere mici si medii. Caracteristicile principale includ:
- Operare intuitiva: Interfata grafica si functia Teach-In simplifica programarea, reducand la minimum timpul de instruire.
- Fiabilitate ridicata: Constructie rezistenta la praf si umiditate, pentru stabilitate in conditii dificile de atelier.
- Compatibilitate: Dedicata masinilor cu cerinte standard, cu integrare usoara a servodrivelor SIEMENS.
- Optimizarea costurilor: Consum redus de energie si necesar minim de service, perfecta pentru utilizatorii aflati la inceput in CNC.
Comenzi CNC – Siemens si Fanuc

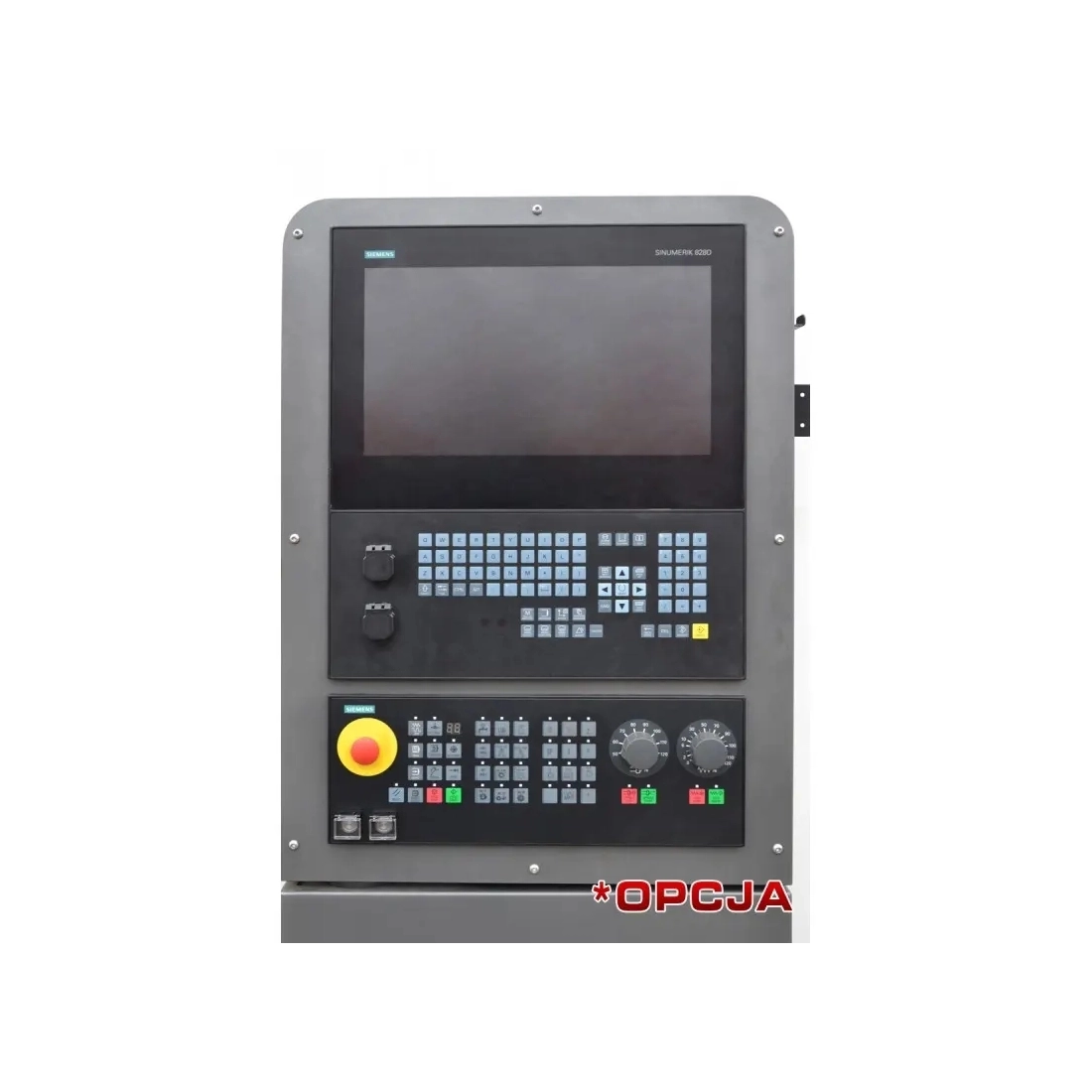

Centrul de prelucrare MILL 1040 ofera sisteme avansate de comanda CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D si Fanuc Oi-TF, care asigura precizie, fiabilitate si usurinta in utilizare:
SIEMENS SINUMERIK 808 Advanced
- Interfata intuitiva: Usor de utilizat, ideala pentru ateliere mai mici si utilizatori incepatori.
- Fiabilitate: Constructie robusta, rezistenta la conditii industriale dificile.
- Eficienta economica: Dedicata aplicatiilor de baza de strunjire si frezare.

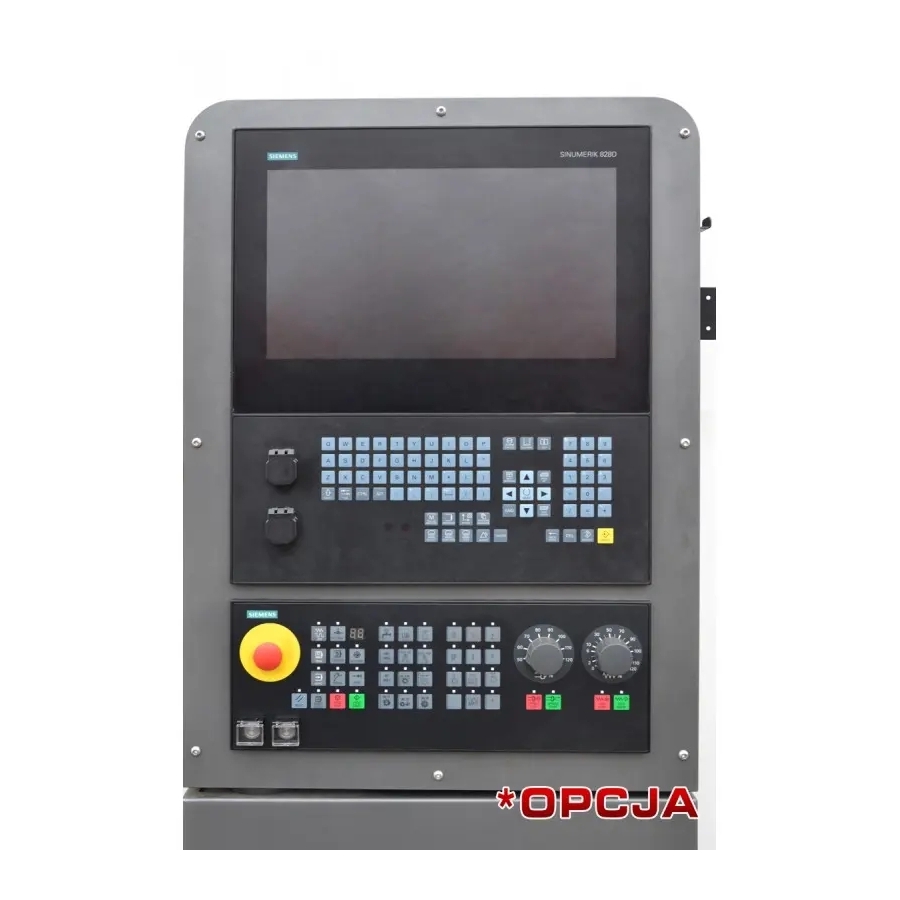

Siemens Sinumerik 828D
- Putere mare de calcul: Permite prelucrare dinamica si gestionarea ciclurilor complexe.
- Integrare cu CAD/CAM: Faciliteaza colaborarea cu software-ul de proiectare.
- Functii avansate: Optimizarea traiectoriilor sculei si posibilitatea extinderii cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: Fiabilitate in productia de serie si in functionare indelungata.
- Cicluri avansate de strunjire: Ideala pentru operatii de aschiere de precizie, precum filetare si canelare.
- Operare intuitiva: Interfata clara accelereaza programarea.
Descarca instructiunile Siemens Sinumerik 828/840
Descarca instructiunile SIEMENS SINUMERIK 808 Advanced
Ai incredere in experienta CORMAK
Cu peste 20 de ani de experienta in furnizarea de masini industriale, CORMAK ofera centre de prelucrare fiabile si suport tehnic complet. Masinile noastre respecta standardele europene de siguranta, iar service-ul profesionist in garantie si post-garantie asigura continuitatea productiei. Contacteaza-ne pentru a afla mai multe!
Cere detalii sau programeaza o demonstratie a masinii! Contacteaza-ne
