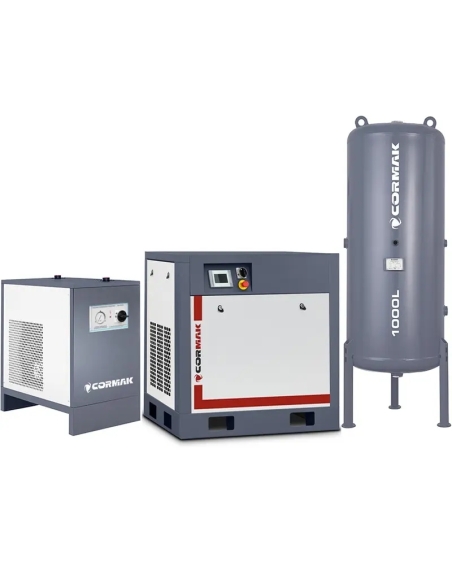

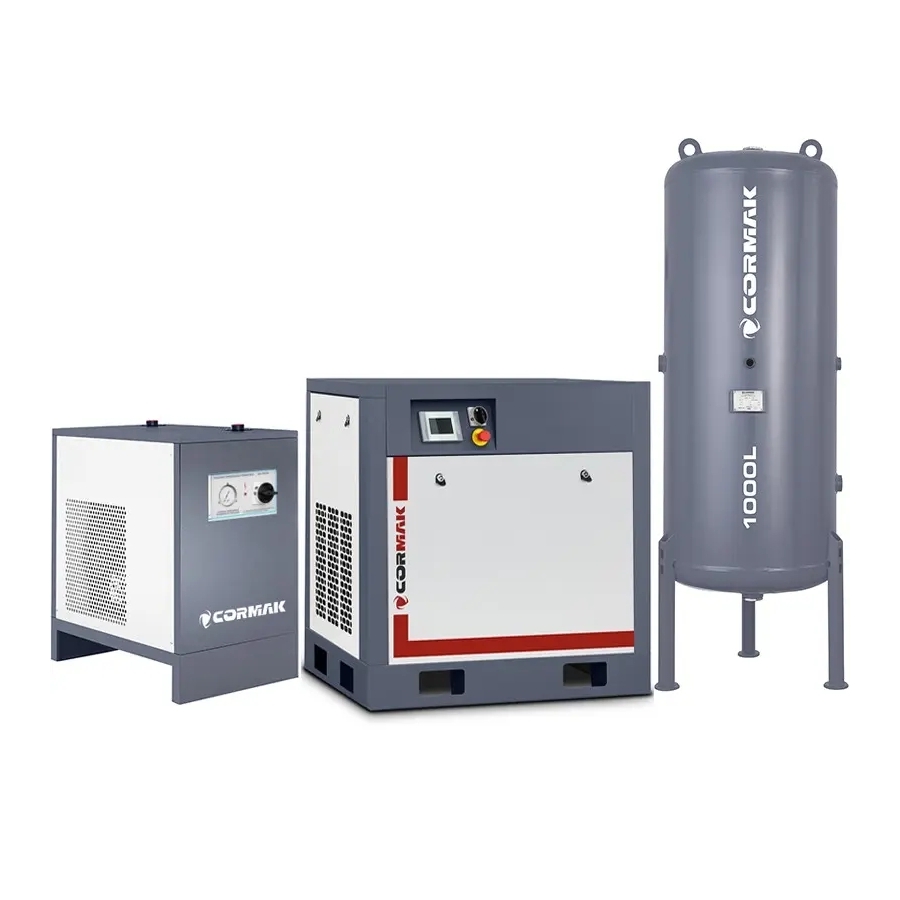

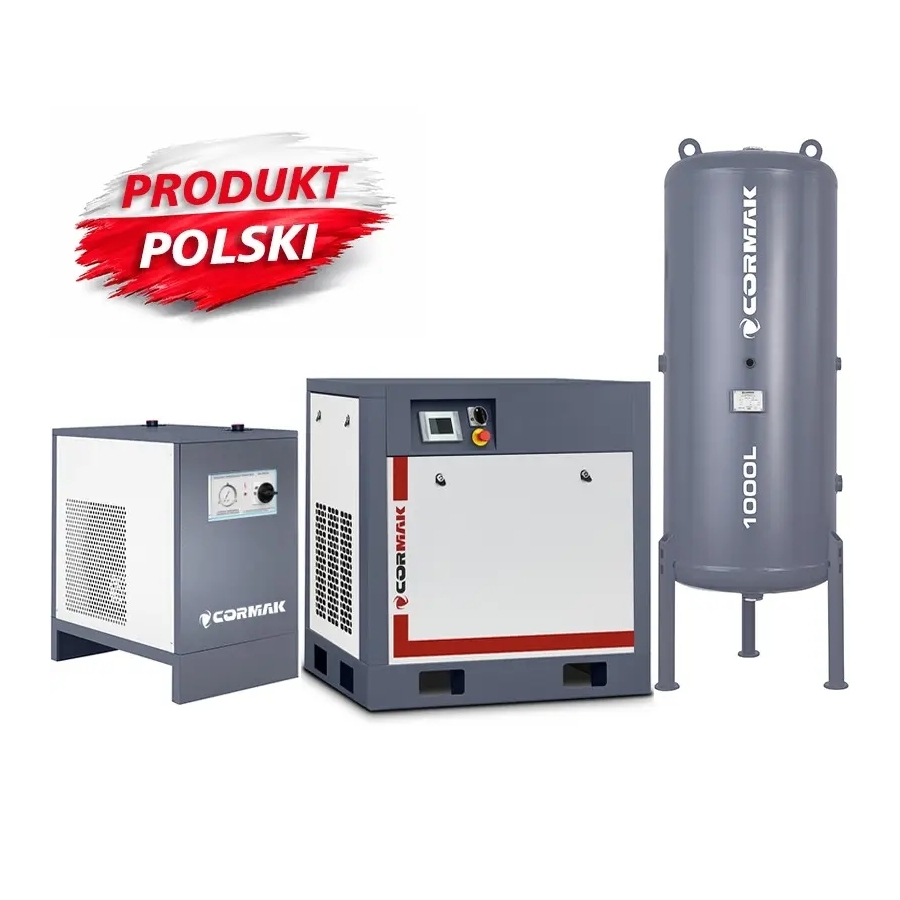

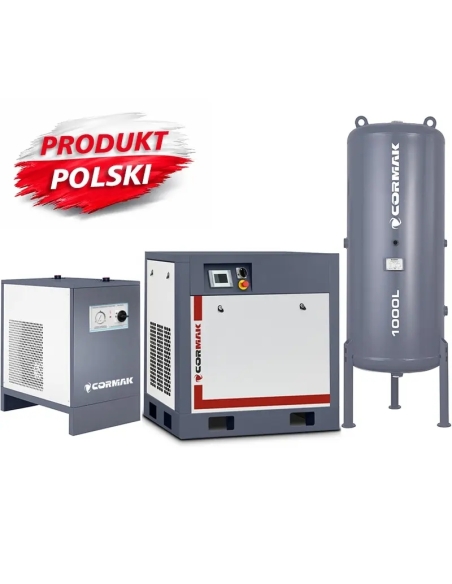

Set compresor cu invertor CORMAK THEOR 20, 15 kW, 2000 l/min, uscător IZBERG N20S și butelie verticală de 1000 l

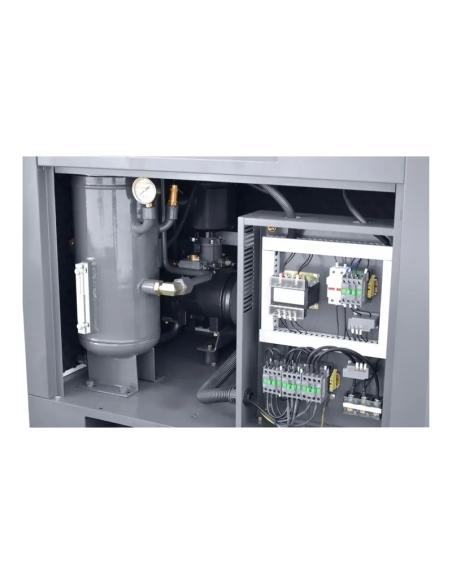

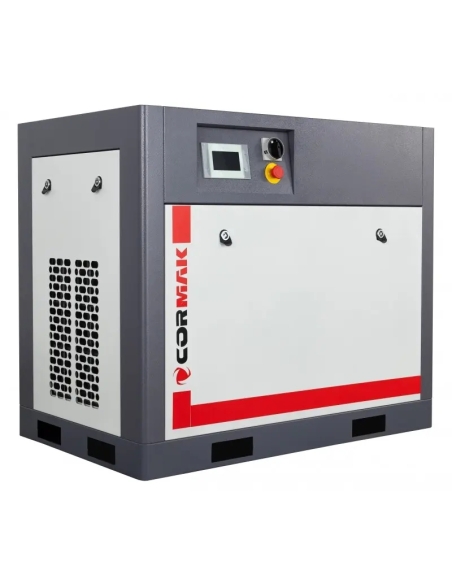

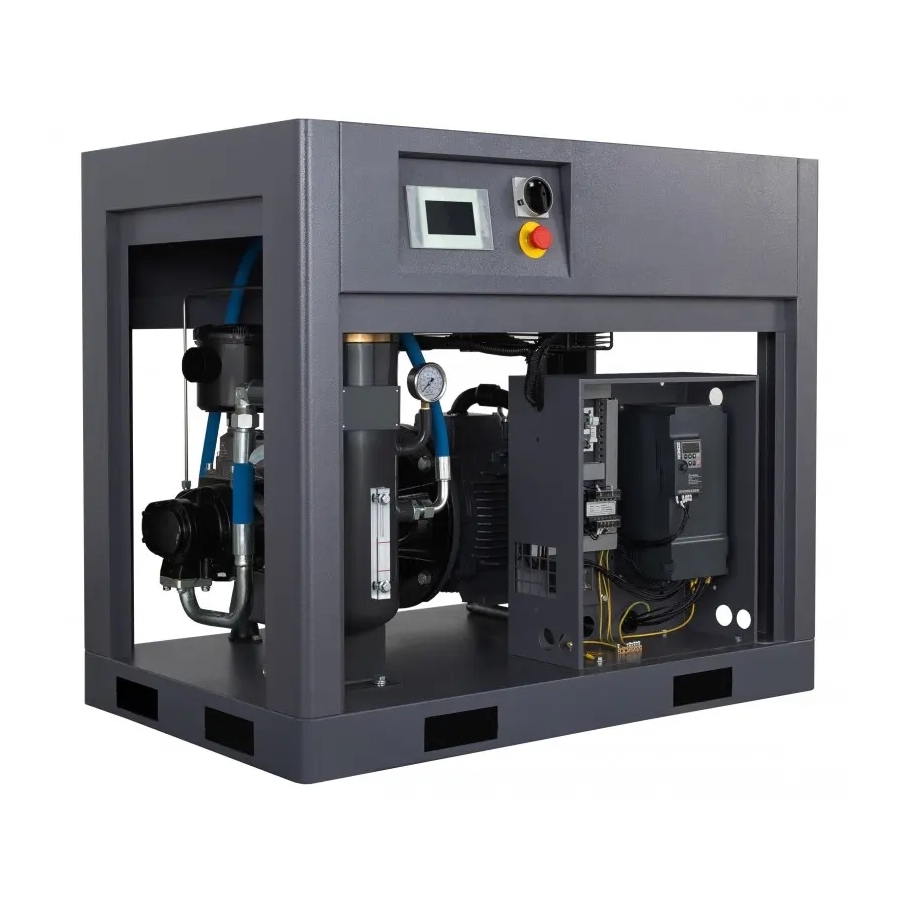

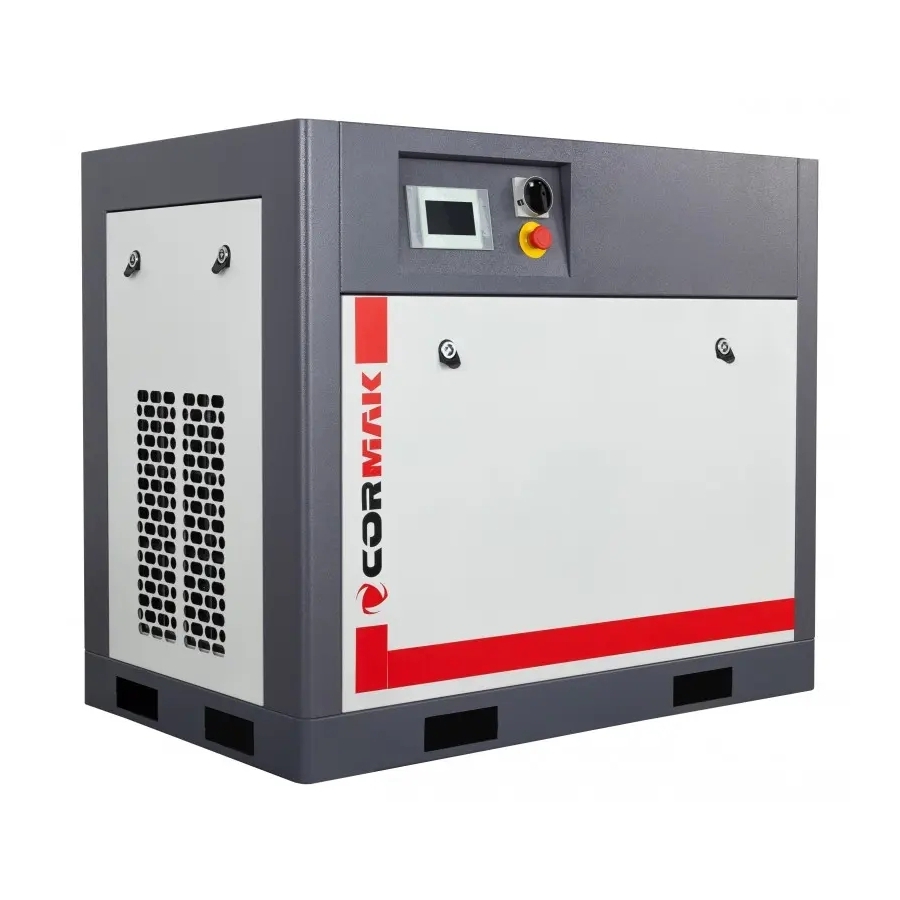

Compresor cu șurub CORMAK THEOR 20 INVERTER

Compresorul cu șurub CORMAK THEOR 20 INVERTER este o soluție profesională pentru alimentarea sculelor pneumatice în atelier, vopsitorie sau pe linia de producție. Cu o putere de 15 kW și o capacitate reală de până la 2100 l/min, asigură un flux constant de aer comprimat, necesar pentru funcționarea eficientă a cheilor de impact, pistoalelor de suflare și echipamentelor de vopsire.

Modelul a fost proiectat pentru lucru continuu și poate fi utilizat în aplicații solicitante, precum vulcanizări, service-uri auto mari sau unități de producție. Funcționarea mai silențioasă și mai stabilă reprezintă un avantaj față de compresoarele cu piston zgomotoase.

Modelul THEOR 20 INVERTER se remarcă prin antrenarea directă, care oferă eficiență îmbunătățită și pierderi de putere reduse față de modelele cu transmisie pe curea. Această soluție permite utilizarea optimă a puterii motorului și obținerea unui debit mai mare, cu un consum energetic mai mic.

Presiunea maximă generată de compresor este de 10 bar. Controlul parametrilor de funcționare este asigurat de panoul electronic intuitiv din seria MAM, care afișează informațiile esențiale despre compresor și permite gestionarea proceselor de lucru.

• Presiune: până la 10 bar
• Debit: până la 2100 l/min
• Putere: 15 kW

Calitate și performanță CORMAK

Compresoarele cu șurub CORMAK sunt proiectate pentru aplicații solicitante și utilizează soluții destinate optimizării funcționării sistemelor de aer comprimat.

• Construcție inovatoare: structura solidă și componentele moderne sunt concepute pentru funcționare îndelungată în condiții industriale.
• Optimizarea eficienței: tehnologia cu invertor și algoritmii inteligenți permit modelului CORMAK THEOR 20 INVERTER să adapteze dinamic consumul de energie la necesarul curent de aer comprimat.
• Funcționare silențioasă: sistemele de amortizare a sunetului și de reducere a vibrațiilor contribuie la un mediu de lucru mai confortabil.
• Control inteligent: panoul electronic din seria MAM permite monitorizarea precisă a parametrilor, planificarea reviziilor și diagnosticarea rapidă. Opțiunea de acces la distanță extinde posibilitățile de control.
• Adaptare la necesar: compresoarele CORMAK pot fi configurate cu sisteme suplimentare de tratare a aerului, în funcție de cerințele aplicației.
• Presiune dinamică: reglarea automată a presiunii asigură cantitatea de aer comprimat necesară în timpul funcționării și reduce pierderile.
• Eficiență energetică: tehnologiile utilizate reduc consumul de energie, iar opțiunea de recuperare a căldurii permite valorificarea energiei rezultate.

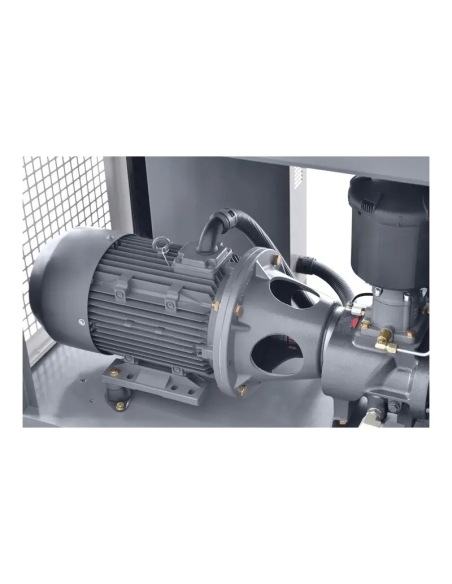

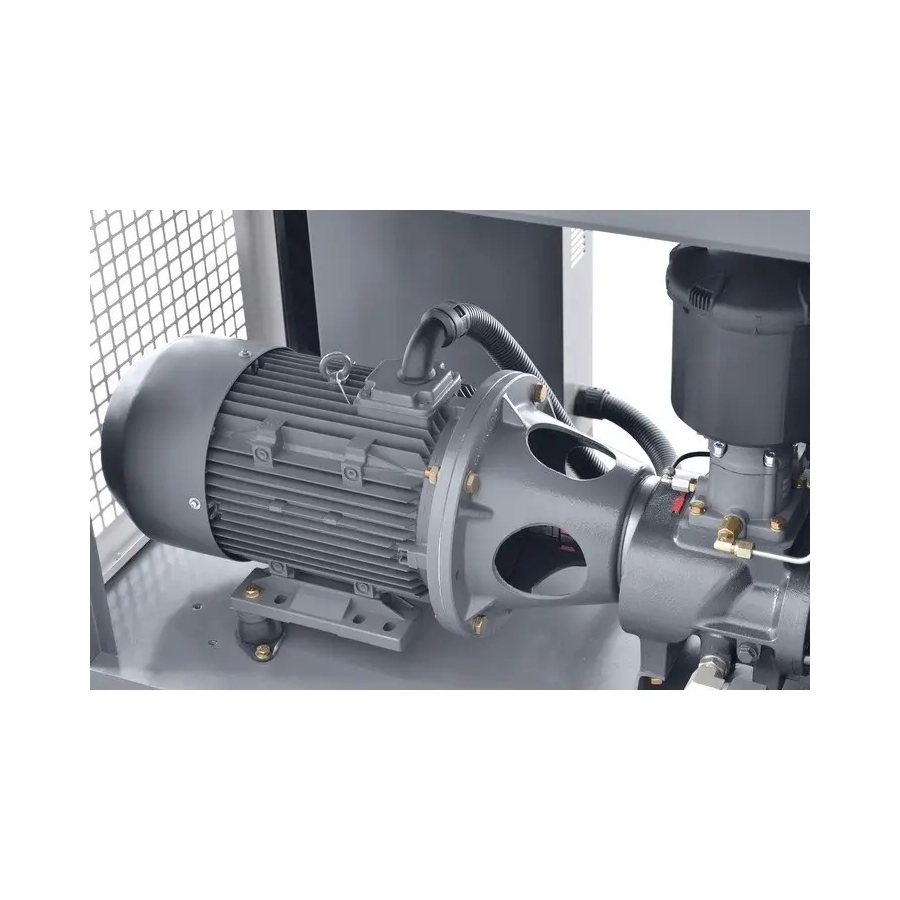

Avantajele motorului asincron de 15 kW cu invertor

• Economie de energie: invertorul permite reglarea lină și precisă a turației motorului asincron. Compresorul își adaptează debitul la cererea curentă de aer comprimat, evitând funcționarea în gol, ciclurile frecvente de pornire și oprire și evacuarea aerului în exces. În funcție de profilul de consum, economiile pot ajunge de la 25% până la 50%.
• Presiune stabilă: reglarea continuă a vitezei menține o presiune aproape constantă în rețeaua de aer comprimat, indiferent de fluctuații. Această funcție susține funcționarea corectă a sculelor și mașinilor pneumatice, previne vârfurile de presiune și îmbunătățește precizia proceselor.
• Pornire progresivă: motorul controlat prin invertor pornește progresiv, eliminând curenții mari de pornire care ar putea suprasolicita rețeaua și provoca scăderi de tensiune.
• Solicitări mecanice reduse: funcționarea lină, fără porniri și opriri bruște, reduce solicitările asupra blocului cu șurub, rulmenților, cuplajului și motorului.
• Zgomot redus: când compresorul funcționează la o turație mai mică, adaptată unei cereri reduse, generează mai puțin zgomot.
• Flexibilitate crescută: compresorul cu invertor poate deservi eficient un interval larg de cerere de aer comprimat, inclusiv în unitățile unde consumul variază pe parcursul zilei, săptămânii sau lunii.
• Control și diagnosticare: invertorul se integrează cu panouri moderne și oferă funcții de monitorizare a parametrilor, diagnosticare a erorilor, control la distanță și planificare a mentenanței.

Combinarea motorului asincron cu sistemul inteligent de control prin invertor transformă compresorul cu șurub într-o sursă de aer comprimat eficientă și flexibilă, adaptată cerințelor dinamice din aplicațiile industriale.

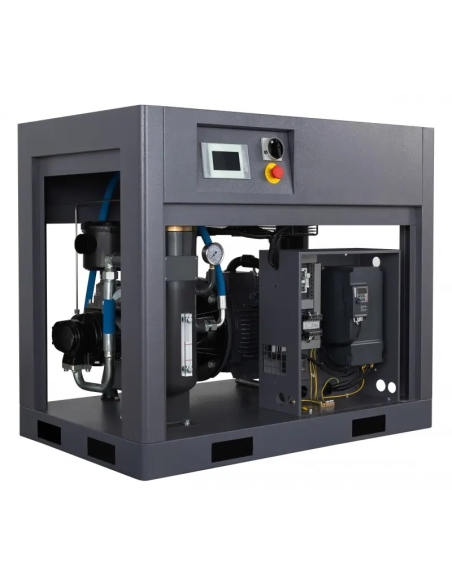

Modulul cu șurub

Compresoarele cu șurub CORMAK din clasa superioară, precum THEOR 20 INVERTER, utilizează module cu șurub avansate tehnologic, care contribuie la performanța și fiabilitatea sistemului. Modulele sunt proiectate pentru a face față exploatării intense.

• Tehnologie modernă: modulele cu șurub pot funcționa împreună cu invertoarele pentru optimizarea consumului și obținerea unui debit ridicat cu un consum redus de energie.
• Precizie și control: soluțiile tehnice utilizate permit controlul precis al procesului de generare a aerului comprimat, menținerea presiunii stabile și funcționarea optimă a instalației pneumatice.
• Durabilitate și fiabilitate: construcția robustă și materialele utilizate sunt destinate funcționării în condiții industriale dificile și reducerii riscului de oprire.

Tehnologia utilizată de CORMAK se bazează pe experiența acumulată în domeniul sistemelor de aer comprimat și pe dezvoltarea continuă a soluțiilor constructive.

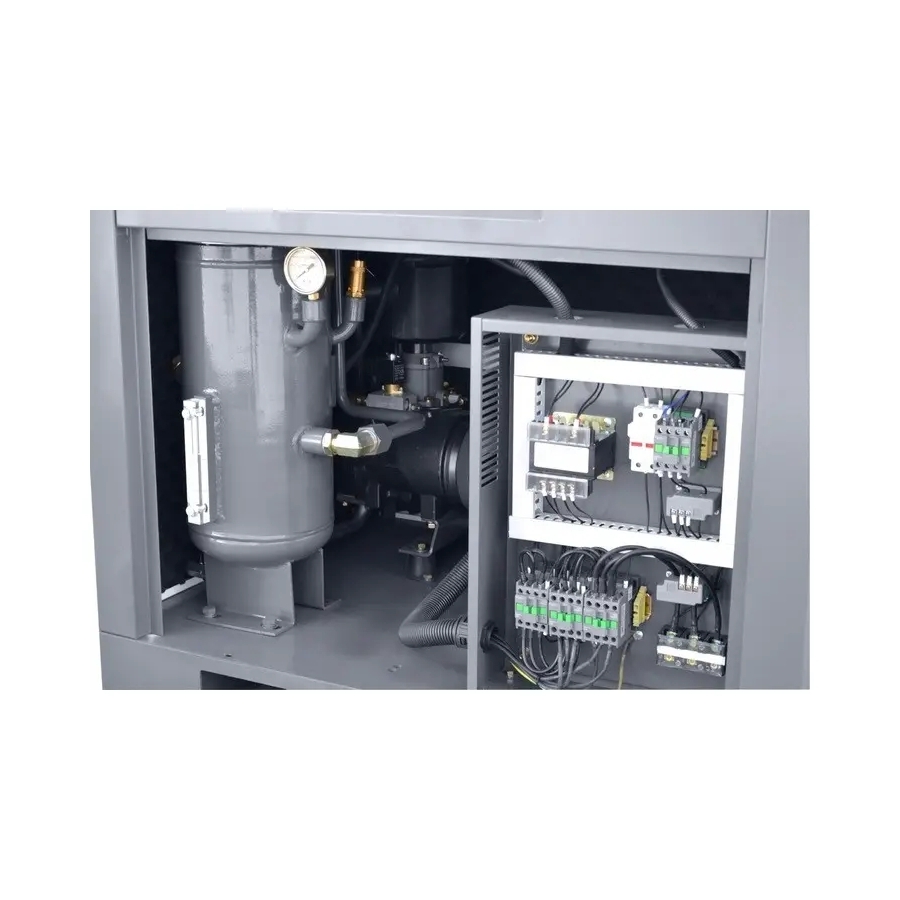

Invertor integrat

În compresoarele cu șurub CORMAK, precum THEOR 20 INVERTER, invertorul încorporat gestionează funcționarea motorului și adaptează livrarea aerului comprimat la cererea existentă.

Invertorul permite reglarea continuă a turației motorului și controlul precis al debitului. Compresorul livrează cantitatea de aer necesară în acel moment, spre deosebire de soluțiile tradiționale care funcționează la turație maximă sau intră în mers în gol.

• Pornire lină: pornirea motorului este progresivă, sunt eliminate vârfurile de curent care solicită rețeaua, iar echipamentul funcționează mai silențios și mai stabil.
• Consum adaptat: acționarea cu turație variabilă ajustează dinamic consumul de energie în funcție de cererea actuală și evită producerea aerului în exces. În funcție de specificul consumului, economiile de energie electrică pot ajunge până la 50%.
• Uzură mecanică redusă: funcționarea lină, fără porniri și opriri bruște, reduce solicitările mecanice asupra motorului, blocului cu șurub și celorlalte componente.

Panou de control CORMAK

În compresoarele cu șurub CORMAK, precum THEOR 20 INVERTER, panoul de control din seria MAM contribuie la optimizarea funcționării. Controlerul permite monitorizarea continuă și reacția rapidă la modificarea parametrilor de lucru.

• Monitorizare completă: panoul permite urmărirea în timp real a parametrilor-cheie, precum presiunea, temperatura și starea de funcționare.
• Reglarea setărilor: interfața permite ajustarea parametrilor în funcție de necesitățile instalației.
• Notificări imediate: în cazul unei nereguli, al unei defecțiuni sau al necesității unei revizii, controlerul afișează o notificare pe ecran.

Panoul de control CORMAK permite administrarea precisă a sistemului de aer comprimat și supravegherea parametrilor esențiali.

Documentație completă pentru UDT

Documentația permite înregistrarea compresorului la Urząd Dozoru Technicznego. Înregistrarea la UDT este obligatorie.

• Declarația de conformitate
• Certificat pentru rezervor împreună cu desenul tehnic
• Certificat pentru supapa de siguranță
• Manual de utilizare în limba poloneză

Parametri tehnici – CORMAK THEOR 20 INVERTER

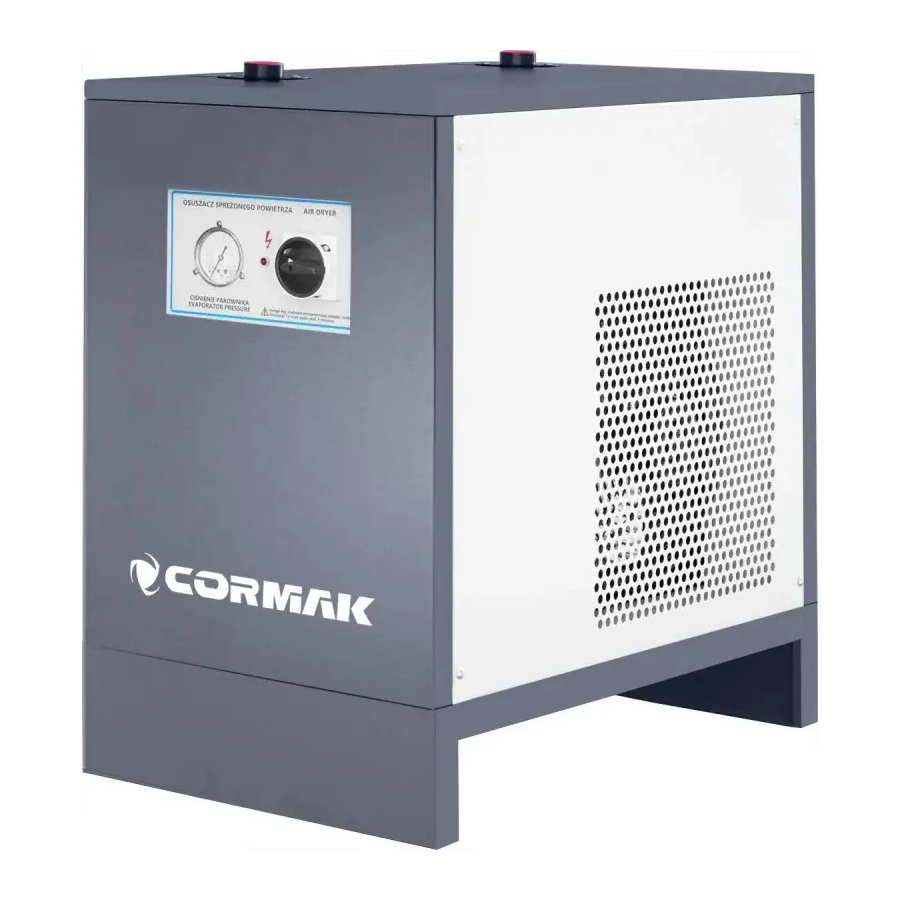

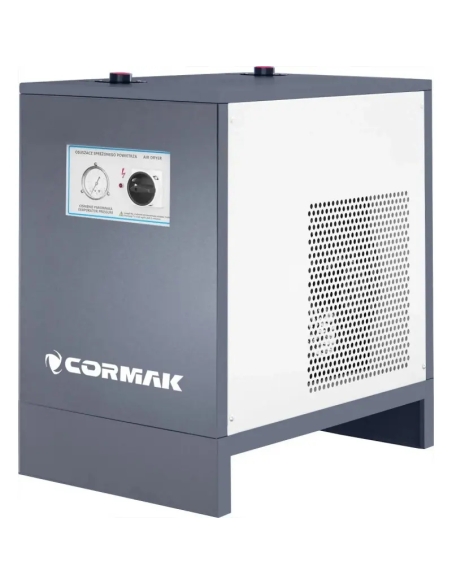

Uscător frigorific pentru aer comprimat IZBERG N20S

Uscătorul de aer comprimat CORMAK este un echipament industrial profesional, proiectat pentru îndepărtarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia frigorifică asigură funcționarea stabilă a echipamentelor alimentate cu aer comprimat și contribuie la protejarea acestora.

Principalele caracteristici ale uscătorului

• Sistem frigorific avansat: procesul în două etape de răcire a aerului până la punctul de rouă asigură separarea eficientă a umidității și particulelor de ulei.
• Presiune de lucru: echipamentul este adaptat instalațiilor de până la 10 bar.
• Capacitate ridicată: debitul de până la 2800 l/min permite utilizarea în sisteme medii și mari de aer comprimat.
• Consum redus: ventilatorul cu viteză variabilă contribuie la limitarea puterii absorbite la 0,58 kW.
• Evacuare automată: supapa automată evacuează condensul fără supravegherea operatorului.
• Construcție compactă: configurația permite integrarea în sistemele pneumatice existente.
• Agent frigorific: sistemul utilizează agent frigorific R134a.

Construcție și tehnologie

Uscătorul frigorific a fost proiectat pentru eficiență și funcționare stabilă. Sistemul este alcătuit dintr-un schimbător de căldură aer-aer, evaporator, separator de condens și sistem de reglare a ventilatorului.

Schimbător de căldură aer-aer

În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Fluxul în contracurent permite recuperarea căldurii și crește eficiența energetică a sistemului.

Evaporatorul circuitului frigorific

În etapa a doua, aerul comprimat ajunge în evaporator, unde este răcit la temperatura punctului de rouă de 3°C. Acest proces determină condensarea vaporilor de apă și a particulelor de ulei.

Separator de condens

După răcire, amestecul de gaz și condens ajunge într-un separator, unde condensul este separat și evacuat automat în exteriorul echipamentului.

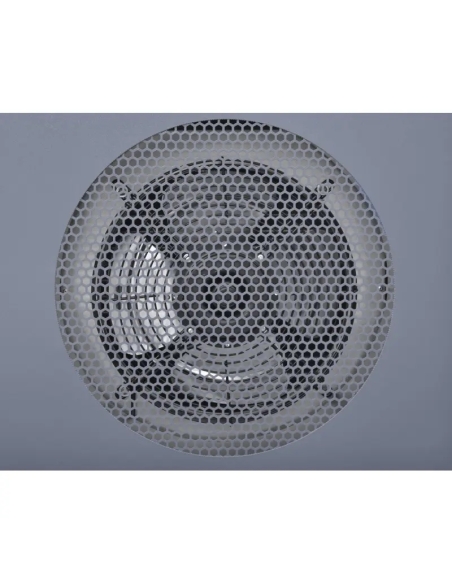

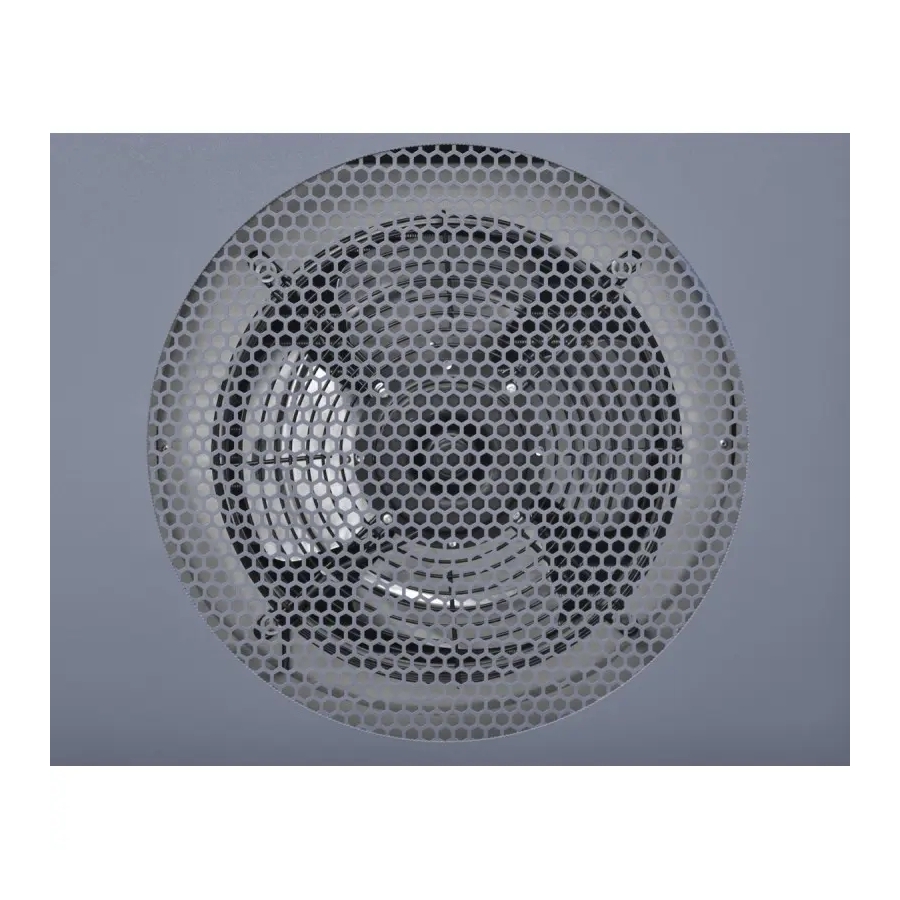

Sistemul de reglare a ventilatorului

Tehnologia ventilatorului cu turație variabilă permite adaptarea intensității răcirii la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizie și performanță

Tehnologia frigorifică permite uscătorului CORMAK să elimine apa și uleiul din aerul comprimat, protejând instalațiile împotriva coroziunii, gripării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă a punctului de rouă contribuie la menținerea uniformă a calității aerului.

Utilizări ale uscătorului

Uscătorul de aer pentru compresor CORMAK poate fi utilizat în domenii în care curățenia și uscarea aerului sunt importante pentru funcționarea utilajelor:

• Ateliere mecanice
• Unități de producție
• Industria alimentară, după utilizarea filtrelor conforme cu cerințele igienice
• Industria electronică
• Automatizări industriale
• Sisteme de vopsire și cabine de pulverizare
• Echipamente CNC cu acționare pneumatică

Echiparea uscătorului

• Supapă automată de evacuare a condensului
• Separator de apă și ulei integrat
• Ventilator cu viteză variabilă, cu adaptare automată la condițiile de lucru
• Sistem electronic de control pentru stabilitatea parametrilor
• Carcasă compactă și durabilă, rezistentă la condiții industriale

Parametri tehnici – IZBERG N20S

Tratarea aerului comprimat

Uscătorul frigorific pentru aer comprimat CORMAK contribuie la stabilitatea și eficiența sistemului pneumatic, în special în instalațiile unde este necesară o puritate ridicată a aerului și protejarea utilajelor împotriva coroziunii și defecțiunilor provocate de umiditate.

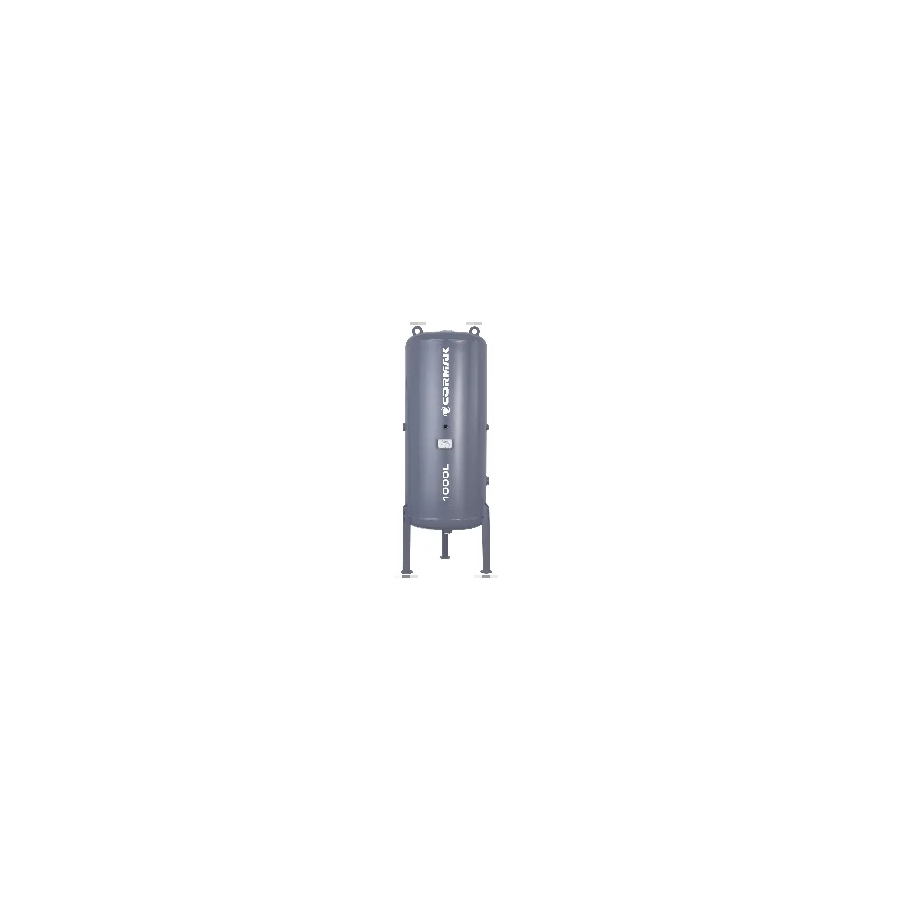

Rezervor pentru aer comprimat CORMAK de 1000 l

Rezervorul de presiune CORMAK, cu o capacitate de 1000 litri și o presiune de lucru de 11 bar, este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit integrarea rezervorului în sisteme de aer comprimat. Acesta poate funcționa ca tampon de stocare și ca element de stabilizare a parametrilor de lucru ai compresorului.

Principalele caracteristici ale rezervorului

• Construcție profesională: rezervorul este realizat din oțel cu grosimea de 4 mm, rezistent la presiune și coroziune.
• Certificare și marcaj: certificarea UDT și marcajul CE confirmă conformitatea menționată cu normele europene de siguranță și calitate.
• Presiune de lucru: valoarea de 11 bar permite utilizarea în sisteme pneumatice cu cerințe diferite.
• Capacitate rezervor: capacitatea de 1000 litri stabilizează alimentarea instalației pneumatice și reduce frecvența pornirii compresorului.
• Racorduri multiple: rezervorul dispune de până la 6 racorduri cu diametre 2",1/2".
• Protecție anticorozivă: suprafețele interioare și exterioare sunt acoperite cu un strat de vopsea anticorozivă.
• Montaj vertical: construcția verticală reduce spațiul ocupat în unitate.

Construcția rezervorului

Rezervorul pentru aer comprimat a fost proiectat pentru utilizare intensivă în medii industriale. Corpul din oțel structural, cu o grosime de 4 mm, este rezistent la presiune până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.

Rezervorul este echipat cu plăcuță de identificare, marcaj CE și numărul unității notificate UDT. Documentația include pașaportul și certificatele de materiale.

Stabilizarea presiunii

Datorită capacității de 1000 litri, rezervorul funcționează ca tampon de aer și stabilizează presiunea în sistemul pneumatic. Această funcție permite alimentarea uniformă a echipamentelor și reduce numărul ciclurilor de pornire și oprire ale compresorului. Construcția verticală permite montajul compact în spații limitate.

Rezervorul pentru compresor contribuie la reducerea căderilor de presiune și la prevenirea suprasolicitării sistemului.

Utilizări ale rezervorului

Rezervoarele de presiune CORMAK sunt utilizate în sectoare industriale, service-uri auto, unități de producție, companii de construcții și instalații centrale de aer comprimat. Rezervorul poate îndeplini următoarele funcții:

• Butelie pentru compresor: stocarea aerului comprimat în sisteme de alimentare pneumatică.
• Tampon de presiune: reducerea frecvenței de lucru a compresorului.
• Rezervor de aer: alimentarea continuă a utilajelor și echipamentelor pneumatice.
• Automatizări industriale: integrarea în instalații industriale și sisteme de vopsitorie.
• Control pneumatic: utilizarea drept componentă a sistemelor de control pneumatic.

Echiparea standard a rezervorului

• Orificii de racordare: 6 buc. - diametre 2",1/2"
• Plăcuță de identificare cu marcaj CE
• Numărul unității notificate UDT
• Documentație tehnică completă și pașaport de presiune
• Strat anticoroziv interior și exterior

Parametri tehnici – rezervor CORMAK 1000 l

Accesorii pentru rezervor

• Dop 1/2 inch - 2 buc.
• Niplu 1/2 inch - 1 buc.
• Teu 1/2 inch - 1 buc.
• Reducție 1/2 la 1/4 inch - 1 buc.
• Manometru 1/4 inch - 1 buc.
• Reducție 1 inch la 3/4 inch - 2 buc.
• Robinet cu bilă 1/2 inch - 1 buc.

Atenție: supapa de siguranță nu este inclusă în setul de accesorii.
