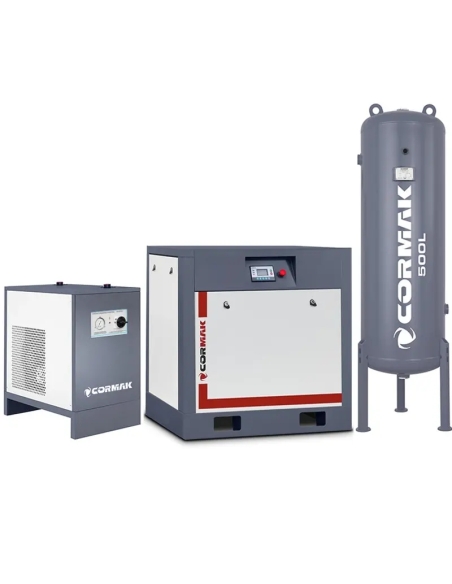

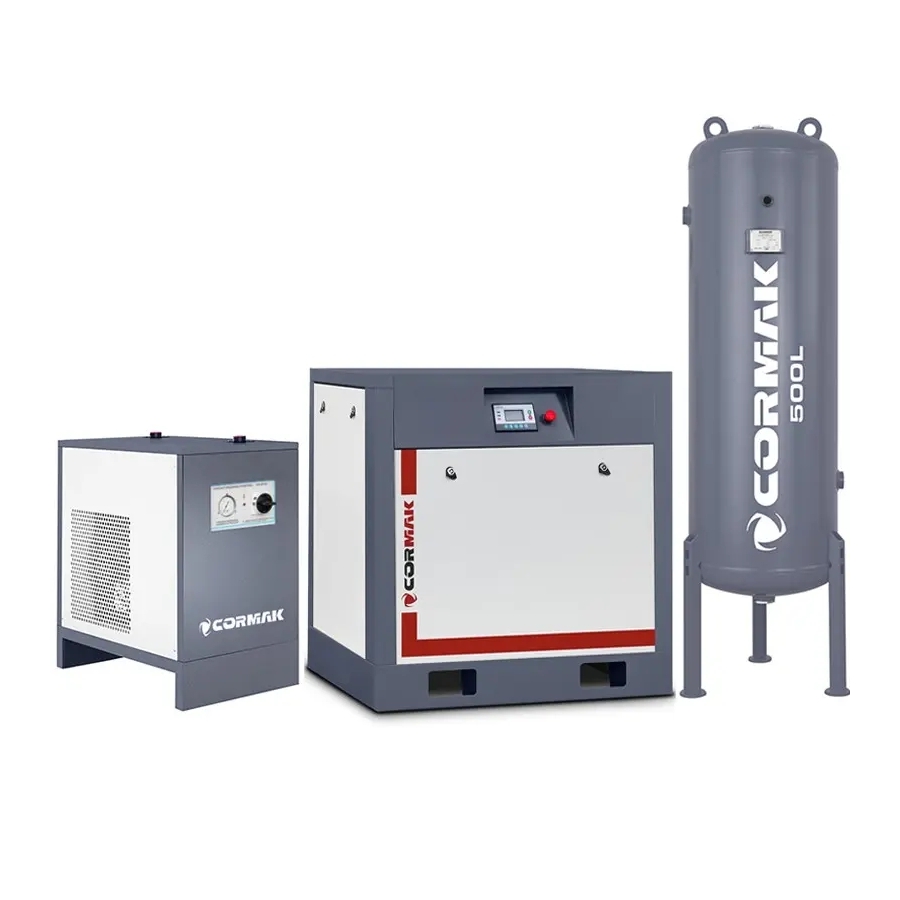

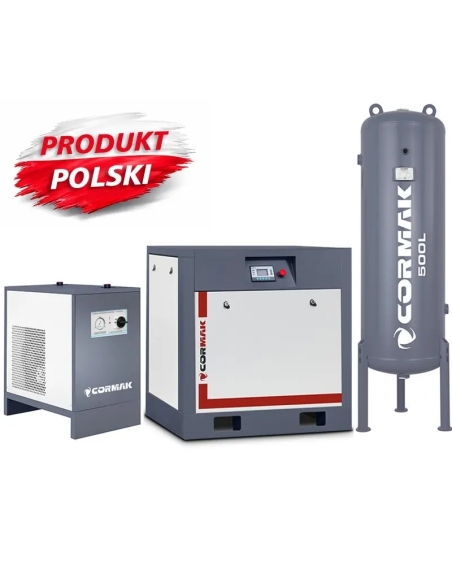

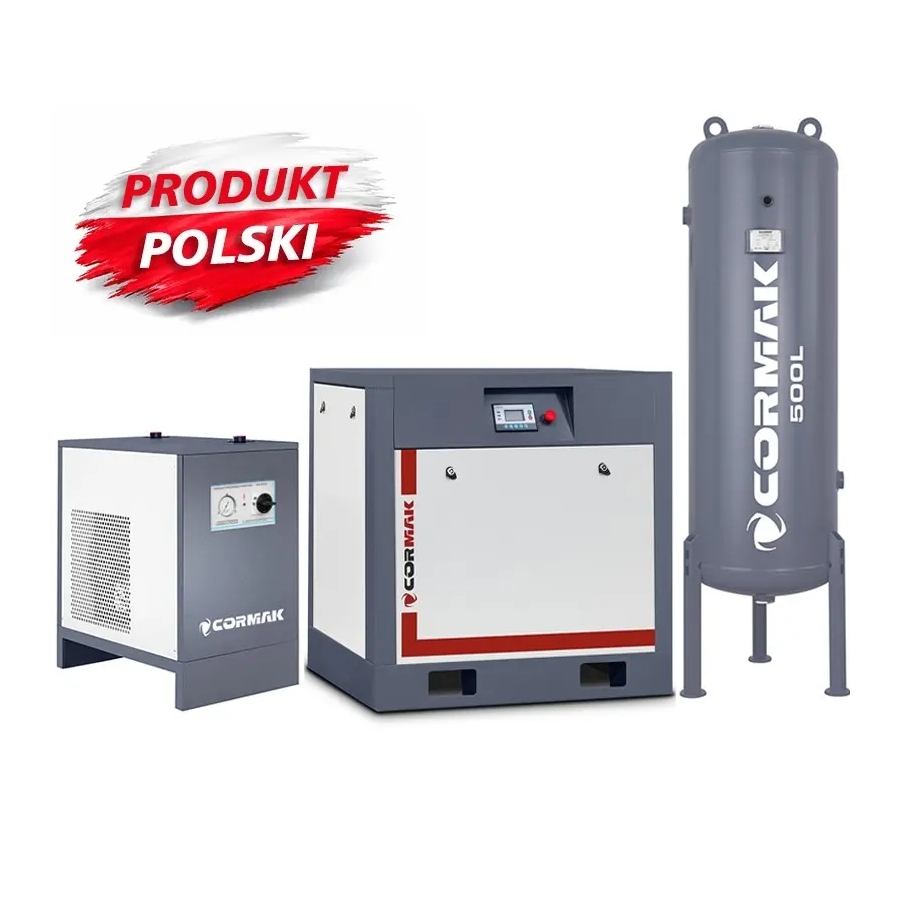

Set compresor cu șurub CORMAK THEOR 20, 15 kW, 2000 l/min, cu uscător IZBERG N20S și butelie verticală de 500 l

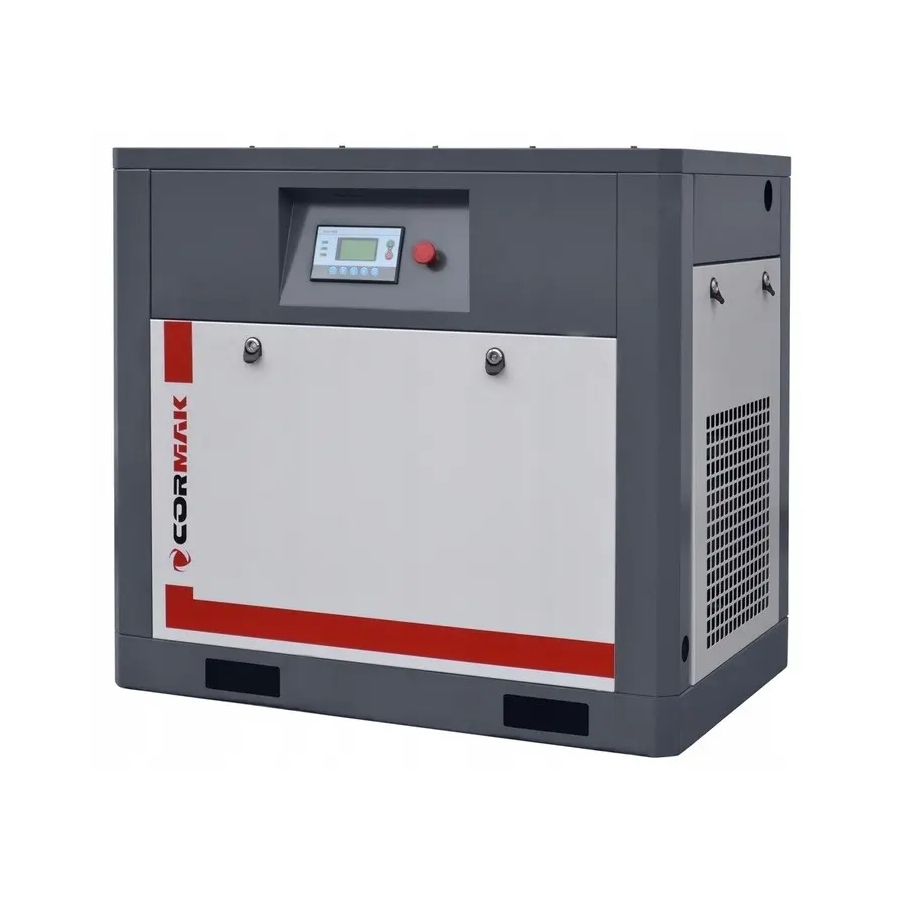

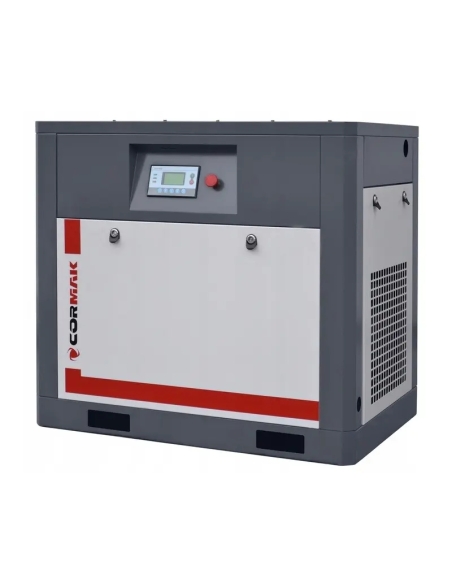

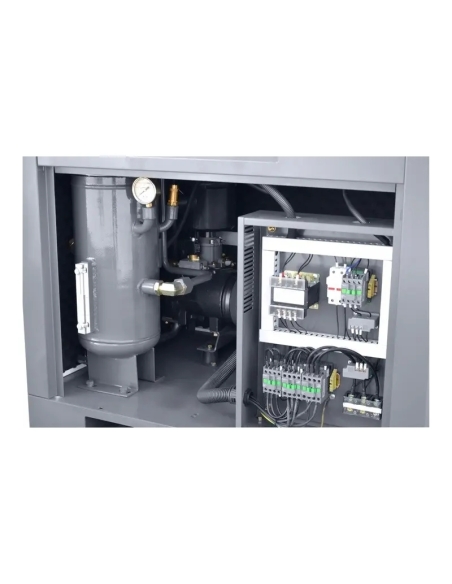

Compresor cu șurub CORMAK THEOR 20

Compresorul cu șurub CORMAK THEOR 20 este o soluție profesională pentru alimentarea sculelor pneumatice în ateliere, vopsitorii și linii de producție. Cu o putere de 15 kW și un debit real de până la 2100 l/min, asigură un flux constant de aer comprimat pentru lucrul eficient cu chei cu impact, pistoale de suflare și echipamente de vopsire.

Modelul este proiectat pentru funcționare continuă și poate fi utilizat în aplicații solicitante, inclusiv în vulcanizări, service-uri auto mari și fabrici de producție de dimensiune medie. Funcționarea sa este mai silențioasă și mai stabilă decât cea a compresoarelor cu piston.

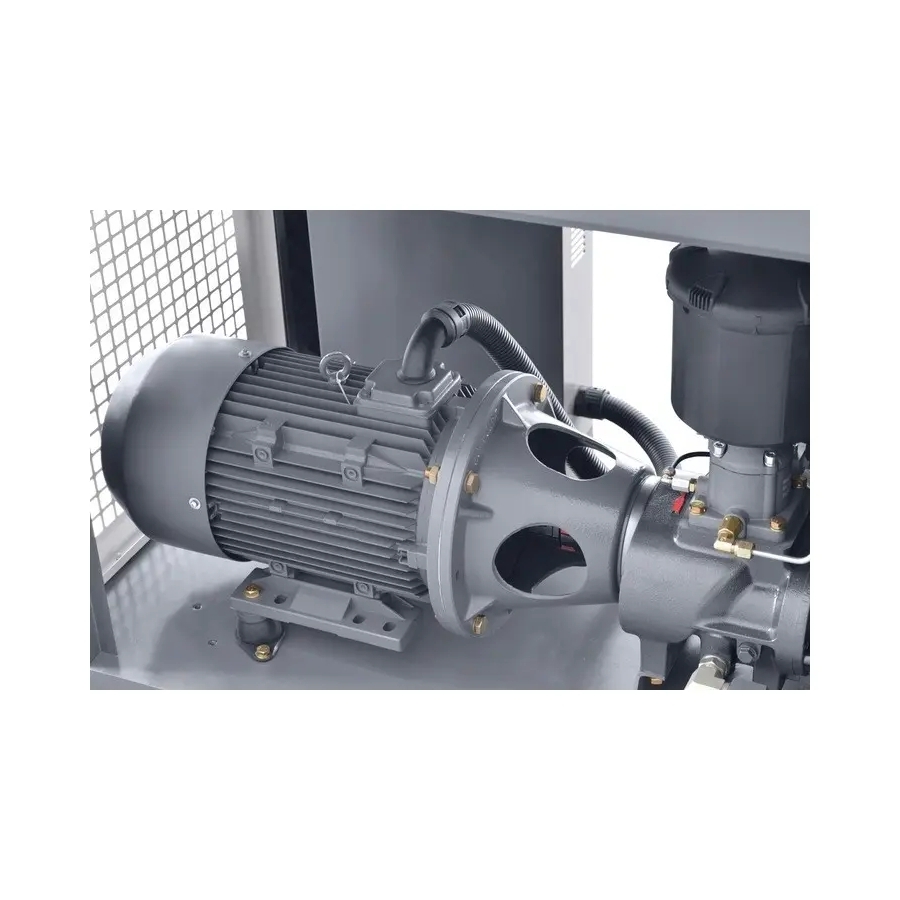

Modelul THEOR 20 se remarcă prin antrenarea directă, care oferă eficiență mai bună și pierderi de putere reduse față de modelele cu transmisie prin curea. Această soluție permite utilizarea optimă a puterii motorului și obținerea unui debit mai mare la un consum energetic mai mic.

Presiunea maximă generată de compresor este de 10 bar. Controlul parametrilor de funcționare este asigurat de panoul electronic intuitiv din seria MAM, care oferă acces la informațiile esențiale despre compresor.

• Presiune: până la 10 bar
• Debit: până la 2100 l/min
• Putere: 15 kW

Calitatea și performanța compresoarelor CORMAK

Compresoarele cu șurub CORMAK sunt concepute pentru aplicații solicitante și folosesc soluții orientate spre eficiență, control și fiabilitate.

• Construcție inovatoare: compresoarele se bazează pe inginerie avansată și precizie europeană a execuției. Structura robustă, completată cu componente moderne, susține funcționarea îndelungată în diferite condiții de lucru.
• Funcționare silențioasă: sistemele de amortizare a sunetului și de reducere a vibrațiilor contribuie la menținerea unui mediu de lucru confortabil.
• Control inteligent: panoul electronic intuitiv din seria MAM permite monitorizarea precisă a parametrilor, planificarea reviziilor și diagnosticarea rapidă.
• Adaptare la necesități: compresoarele CORMAK pot fi configurate cu sisteme suplimentare de tratare a aerului, în funcție de cerințele aplicației.
• Presiune de lucru dinamică: reglarea automată a presiunii asigură furnizarea cantității de aer comprimat necesare și contribuie la reducerea pierderilor.
• Dezvoltare sustenabilă: tehnologiile economice limitează consumul de energie și impactul asupra mediului, iar opțiunea de recuperare a căldurii permite valorificarea energiei rezultate.

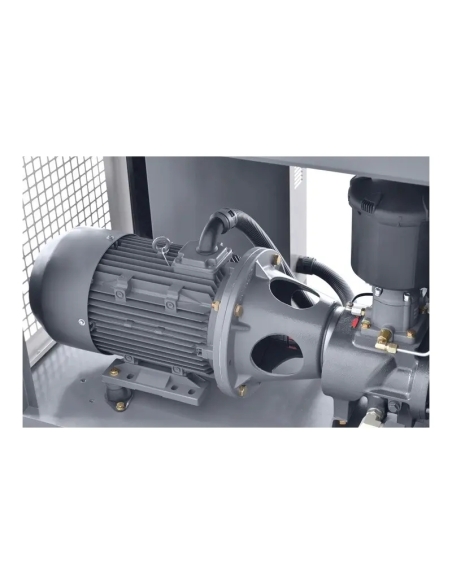

Avantajele motorului asincron de 15 kW

• Presiune stabilă: presiunea constantă în rețeaua de aer comprimat, indiferent de variațiile de consum, susține funcționarea corectă a sculelor și mașinilor pneumatice și contribuie la precizia proceselor.
• Uzură mecanică redusă: funcționarea lină reduce solicitările asupra blocului cu șurub, rulmenților, cuplajului și motorului, contribuind la prelungirea duratei de viață a componentelor.
• Funcționare mai silențioasă: carcasa cu panouri fonoizolante reduce nivelul de zgomot și îmbunătățește confortul acustic la locul de muncă.
• Adaptare la necesar: compresorul gestionează eficient un spectru larg de cerințe de aer comprimat, inclusiv variațiile de consum pe parcursul zilei, săptămânii sau lunii.
• Control și diagnosticare: panoul integrat oferă funcții de monitorizare a parametrilor, diagnosticare a erorilor, control de la distanță și planificare a mentenanței.

Combinarea motorului asincron cu sistemul inteligent de control transformă compresorul cu șurub într-o sursă de aer comprimat eficientă și flexibilă, adaptată necesităților dinamice ale aplicațiilor industriale.

Modulul cu șurub

Compresoarele cu șurub CORMAK din clasa superioară, inclusiv modelul THEOR 20, folosesc module cu șurub avansate tehnologic, care influențează performanța și fiabilitatea echipamentului. Soluțiile constructive sunt concepute pentru a face față exploatării intensive.

• Tehnologie modernă: modulele cu șurub oferă performanțe ridicate și sunt proiectate pentru obținerea unui debit maxim la un consum minim de energie.
• Precizie și control: soluțiile tehnice permit controlul precis al procesului de producere a aerului comprimat, menținând presiunea stabilă și funcționarea optimă a instalației pneumatice.
• Durabilitate și fiabilitate: construcția solidă și materialele utilizate susțin funcționarea în condiții industriale dificile și reduc riscul opririlor frecvente.

Tehnologia utilizată în compresoarele CORMAK este rezultatul experienței și al dezvoltării continue, contribuind la eficiența și productivitatea sistemului de aer comprimat.

Panou de control intuitiv CORMAK

În compresoarele cu șurub CORMAK, inclusiv modelul THEOR 20, panoul de control din seria MAM este un element esențial pentru monitorizarea și optimizarea funcționării. Controlerul permite supravegherea continuă și reacția rapidă la modificarea parametrilor de lucru.

• Monitorizare completă: panoul permite urmărirea în timp real a parametrilor principali, precum presiunea, temperatura și starea de funcționare.
• Modificarea setărilor: interfața intuitivă permite ajustarea setărilor și parametrilor în funcție de necesitățile instalației.
• Notificări imediate: controlerul reacționează la evenimentele operaționale și afișează notificări în cazul unei defecțiuni sau al necesității unei revizii.

Panoul de control CORMAK permite gestionarea precisă a sistemului de aer comprimat și supravegherea parametrilor de funcționare.

Documentație completă pentru UDT

Setul include documentația necesară pentru înregistrarea compresorului la Urząd Dozoru Technicznego. Înregistrarea la UDT este obligatorie.

• Declarație de conformitate
• Certificat pentru rezervor, împreună cu desenul tehnic
• Certificat pentru supapa de siguranță
• Manual de utilizare în limba română

Parametri tehnici – CORMAK THEOR 20

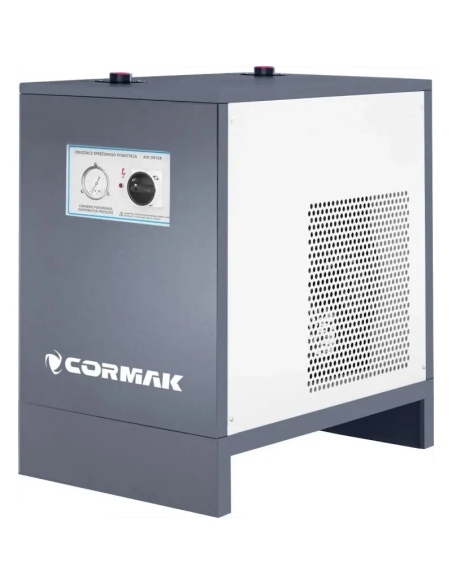

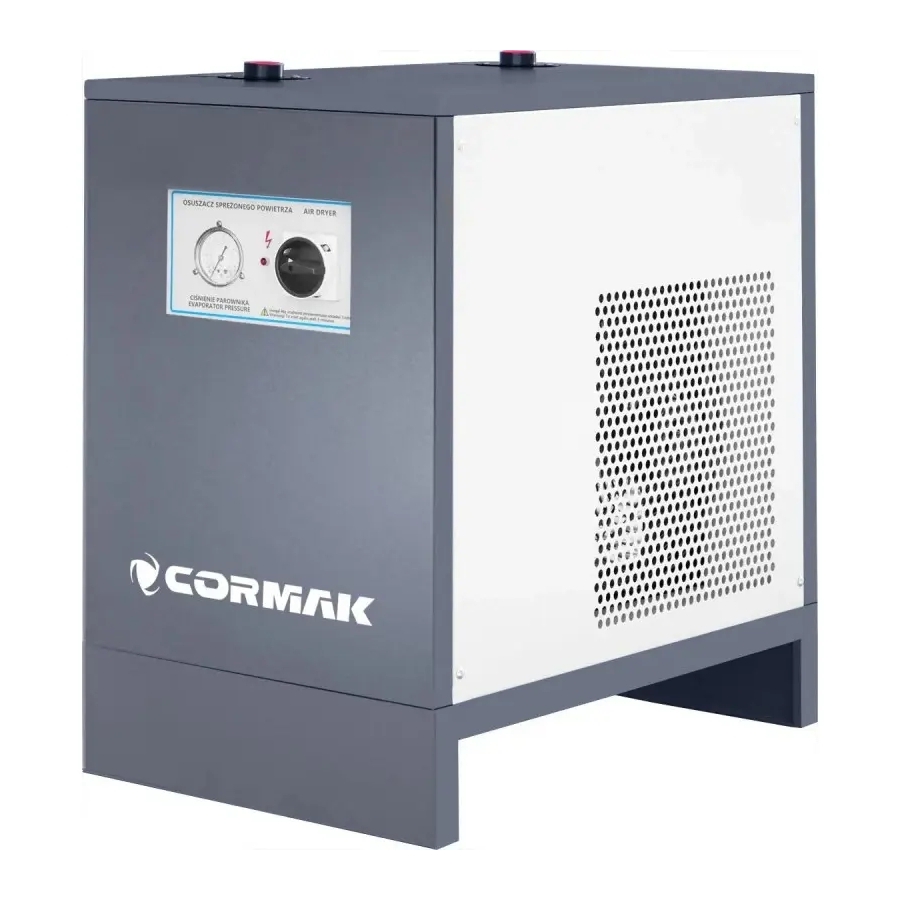

Uscător frigorific pentru aer comprimat IZBERG N20S

Uscătorul de aer comprimat CORMAK este un echipament industrial conceput pentru eliminarea eficientă a umidității, vaporilor de apă și particulelor de ulei din sistemele pneumatice. Tehnologia frigorifică asigură funcționarea stabilă a echipamentelor alimentate cu aer comprimat și susține tratarea aerului din instalațiile pneumatice.

Avantajele uscătorului de aer comprimat CORMAK

• Sistem frigorific avansat: procesul în două etape de răcire până la punctul de rouă asigură separarea eficientă a umidității și a particulelor de ulei.
• Funcționare stabilă: echipamentul este adaptat instalațiilor de până la 10 bar.
• Debit ridicat: până la 2800 l/min, adecvat pentru sisteme de aer comprimat medii și mai mari.
• Construcție economică: ventilatorul cu turație variabilă limitează puterea consumată la 0,58 kW.
• Evacuare automată: supapa automată asigură eliminarea condensului fără supravegherea operatorului.
• Construcție compactă: dimensiunile compacte facilitează integrarea în sistemele pneumatice existente.
• Agent frigorific R134a: asigură eficiență ridicată și respectarea standardelor ecologice.

Construcție și tehnologie

Uscătorul frigorific este proiectat pentru eficiență ridicată și funcționare îndelungată.

1. Schimbător de căldură aer-aer

În prima etapă, aerul de intrare trece prin schimbătorul de căldură, unde este prerăcit de aerul mai rece care părăsește evaporatorul. Curgerea în contracurent permite recuperarea căldurii și crește eficiența energetică a sistemului.

2. Evaporatorul circuitului frigorific

În a doua etapă, aerul comprimat intră în evaporator, unde este răcit până la 3°C, temperatura punctului de rouă. Acest proces determină condensarea vaporilor de apă și a particulelor de ulei.

3. Separator de condens

După răcire, amestecul de gaz și condens ajunge într-un separator, unde condensul este separat și evacuat automat în exteriorul echipamentului.

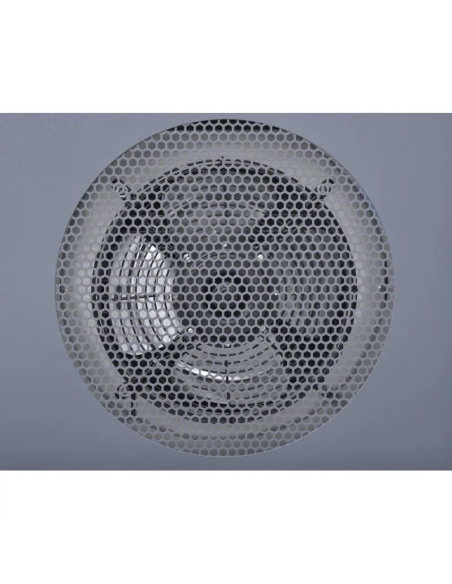

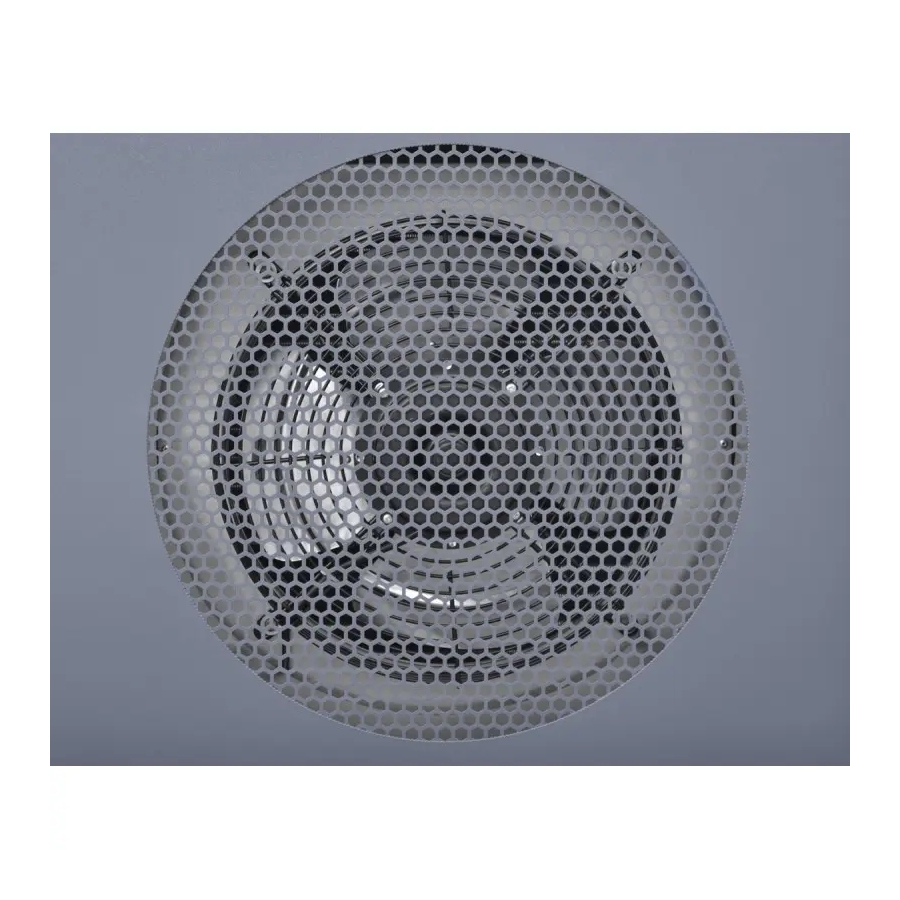

4. Reglarea funcționării ventilatorului

Tehnologia ventilatorului cu turație variabilă permite ajustarea intensității de răcire la necesarul real, reducând consumul de energie și solicitarea componentelor.

Precizie și eficiență în funcționare

Tehnologia frigorifică permite uscătorului CORMAK să elimine apa și uleiul, protejând instalația împotriva coroziunii, gripării cilindrilor și deteriorării sculelor pneumatice. Temperatura constantă a punctului de rouă contribuie la menținerea uniformă a calității aerului și la funcționarea fiabilă a sistemului pneumatic.

Utilizarea uscătorului IZBERG N20S

Uscătorul de aer poate fi utilizat în domenii în care aerul curat și uscat este necesar pentru funcționarea corectă a mașinilor și echipamentelor.

• Ateliere mecanice
• Unități de producție
• Industria alimentară, după aplicarea filtrelor conforme cu cerințele igienice
• Industria electronică
• Automatizări industriale
• Sisteme de vopsire și cabine de pulverizare
• Echipamente CNC cu acționare pneumatică

Echiparea uscătorului

• Supapă automată de evacuare a condensului
• Separator apă-ulei integrat
• Ventilator cu viteză variabilă și adaptare automată la condițiile de lucru
• Sistem electronic de control pentru stabilitatea parametrilor
• Carcasă compactă și durabilă, rezistentă la condiții industriale

Parametri tehnici – IZBERG N20S

Tratarea profesională a aerului comprimat

Uscătorul frigorific de aer comprimat CORMAK contribuie la stabilitatea și eficiența sistemului pneumatic. Este destinat instalațiilor profesionale în care sunt necesare puritatea ridicată a aerului și protejarea echipamentelor împotriva coroziunii și defecțiunilor provocate de umiditate.

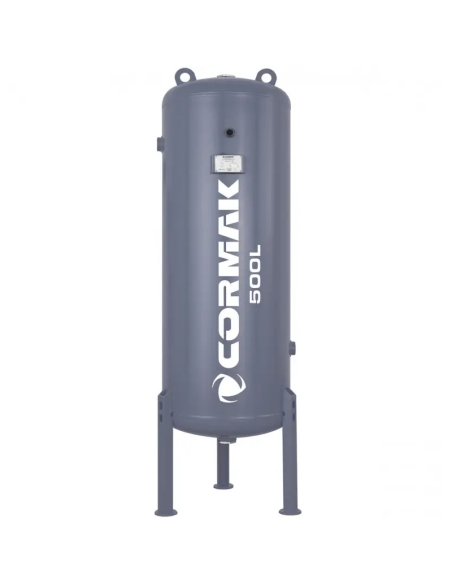

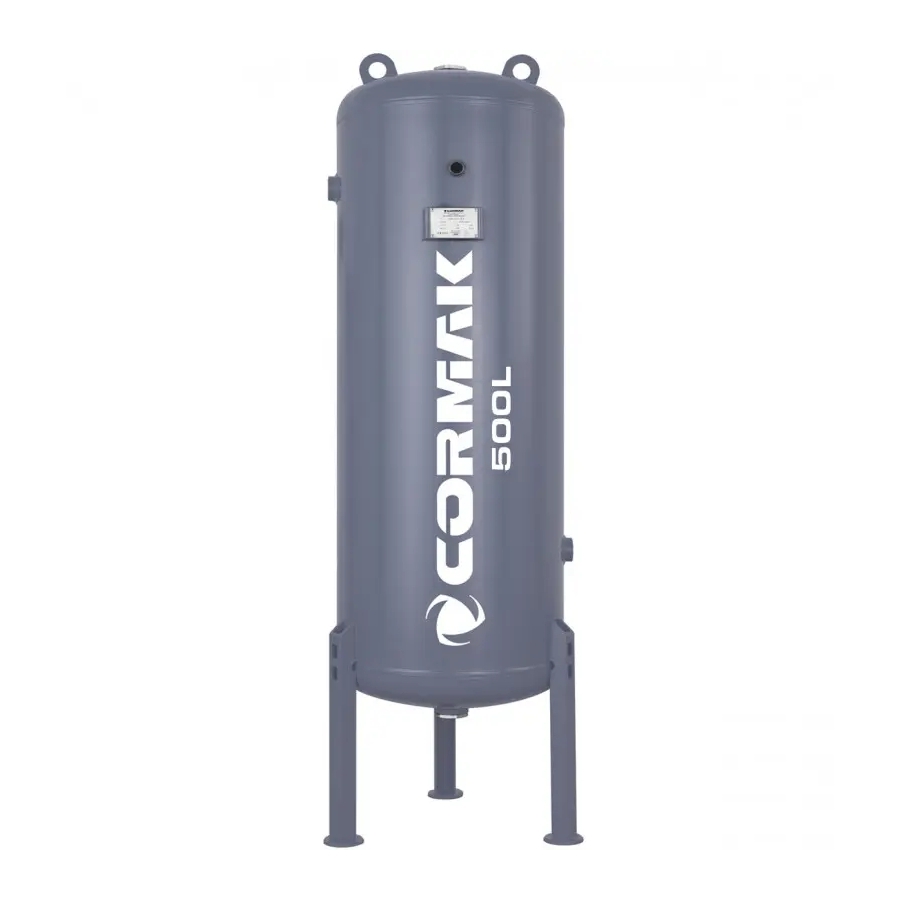

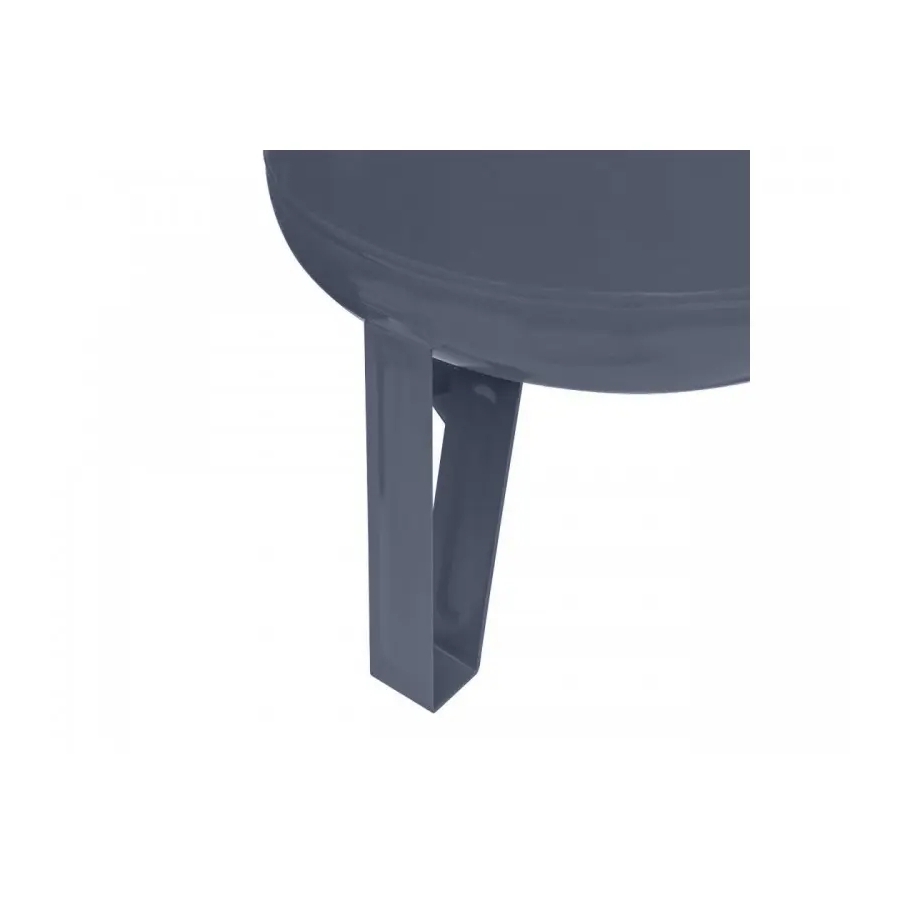

Rezervor vertical pentru aer comprimat de 500 l

Rezervorul de presiune CORMAK, cu o capacitate de 500 litri și o presiune de lucru de 11 bar, este destinat stocării aerului comprimat în unități industriale, ateliere și instalații pneumatice. Construcția din oțel, conformitatea cu directivele Uniunii Europene și certificarea UDT permit integrarea sa în sisteme de aer comprimat. Rezervorul poate funcționa atât ca buffer de stocare, cât și ca element de stabilizare a parametrilor de lucru ai compresorului.

Avantajele rezervorului CORMAK 500 l

• Construcție profesională: rezervor realizat din oțel, cu grosimea peretelui de 4 mm și rezistență la presiune și coroziune.
• Certificare UDT și CE: conformitate cu standardele europene de siguranță și calitate menționate.
• Presiune de lucru: 11 bar, pentru utilizarea în majoritatea sistemelor pneumatice, inclusiv în cele cu cerințe mai ridicate.
• Capacitate: 500 litri, pentru alimentarea stabilă a instalației și reducerea frecvenței pornirii compresorului.
• Racorduri multiple: 6 racorduri cu diametre 1.1/4", 2",1/2", pentru conectarea la diferite instalații.
• Protecție anticorozivă: strat de vopsea anticorozivă aplicat la interior și exterior.

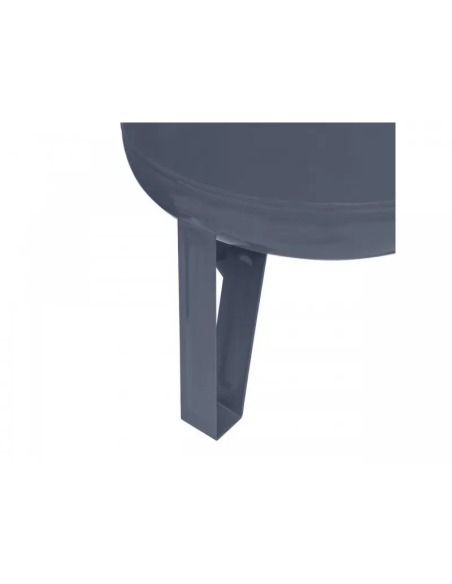

• Montaj vertical: construcția verticală reduce spațiul necesar instalării.

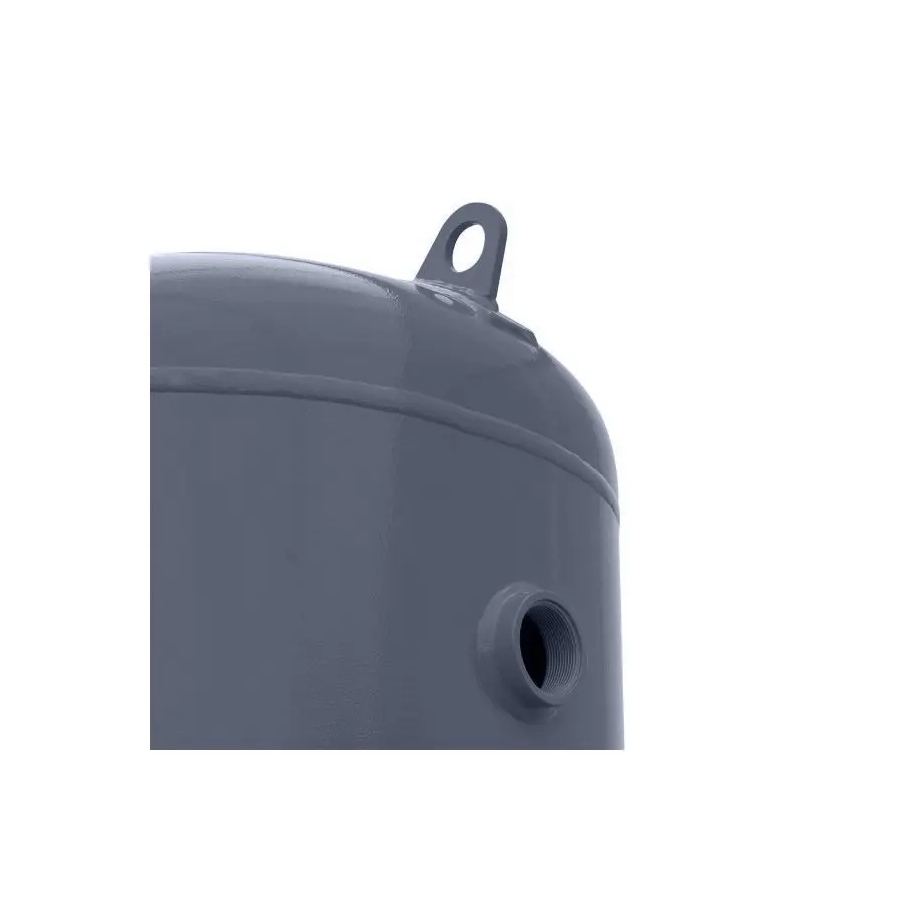

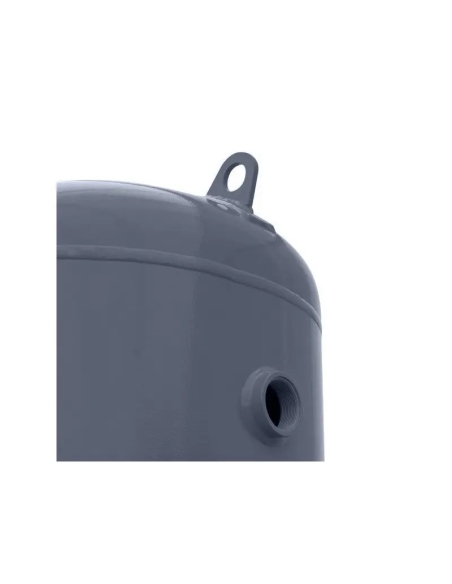

Construcția rezervorului

Rezervorul de aer comprimat este proiectat pentru utilizare intensivă în medii industriale. Corpul din oțel structural, cu grosimea peretelui de 4 mm, asigură rezistența la presiuni de până la 11 bar. Sudurile sunt supuse controlului calității, iar suprafețele sunt protejate cu vopsea anticorozivă rezistentă la factori chimici și atmosferici.

Rezervorul este prevăzut cu plăcuță de identificare, simbol CE și numărul organismului notificat UDT. Setul include documentație tehnică, pașaport și certificate ale materialelor.

Stabilizarea presiunii

Datorită capacității de 500 litri, rezervorul funcționează ca buffer de aer și stabilizează presiunea în sistemul pneumatic. Acesta susține funcționarea uniformă a echipamentelor alimentate cu aer comprimat și reduce numărul ciclurilor de pornire și oprire ale compresorului. Construcția verticală permite instalarea în spații limitate.

Un rezervor ales corect pentru compresor minimizează căderile de presiune, previne suprasolicitarea instalației și contribuie la randamentul și siguranța sistemului.

Utilizările rezervorului de presiune

Rezervoarele de presiune CORMAK sunt utilizate în diferite sectoare industriale, în service-uri auto, unități de producție, firme de construcții și instalații centrale de aer comprimat.

• Butelie pentru compresor: stocarea aerului comprimat în sisteme pneumatice.
• Rezervor pentru compresor: buffer de presiune care reduce frecvența funcționării compresorului.
• Rezervor de aer comprimat: alimentarea continuă a mașinilor și dispozitivelor pneumatice.
• Automatizări și vopsire: integrarea în instalații pentru automatizări industriale și sisteme de vopsire.
• Comandă pneumatică: componentă de bază a sistemelor de comandă pneumatică.

Echiparea standard a rezervorului

• Orificii de conectare: 6 buc. – diametre 1.1/4", 2",1/2"
• Plăcuță de identificare cu simbol CE
• Număr al organismului notificat UDT
• Documentație tehnică completă și pașaport de presiune
• Acoperire anticorozivă internă și externă

Parametri tehnici – rezervor CORMAK 500 l

Accesorii pentru rezervor

• 1 dop ½"
• Manometru + reducție la 1/2|"
• Teu ½"
• Intrare–ieșire 1/1,4-3/4"
• Supapă de golire a apei ½"

Atenție

Setul de accesorii nu include supapa de siguranță. Aceasta trebuie prevăzută separat.
