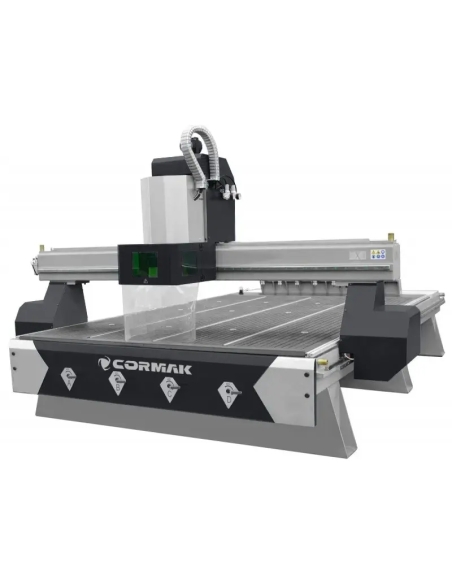

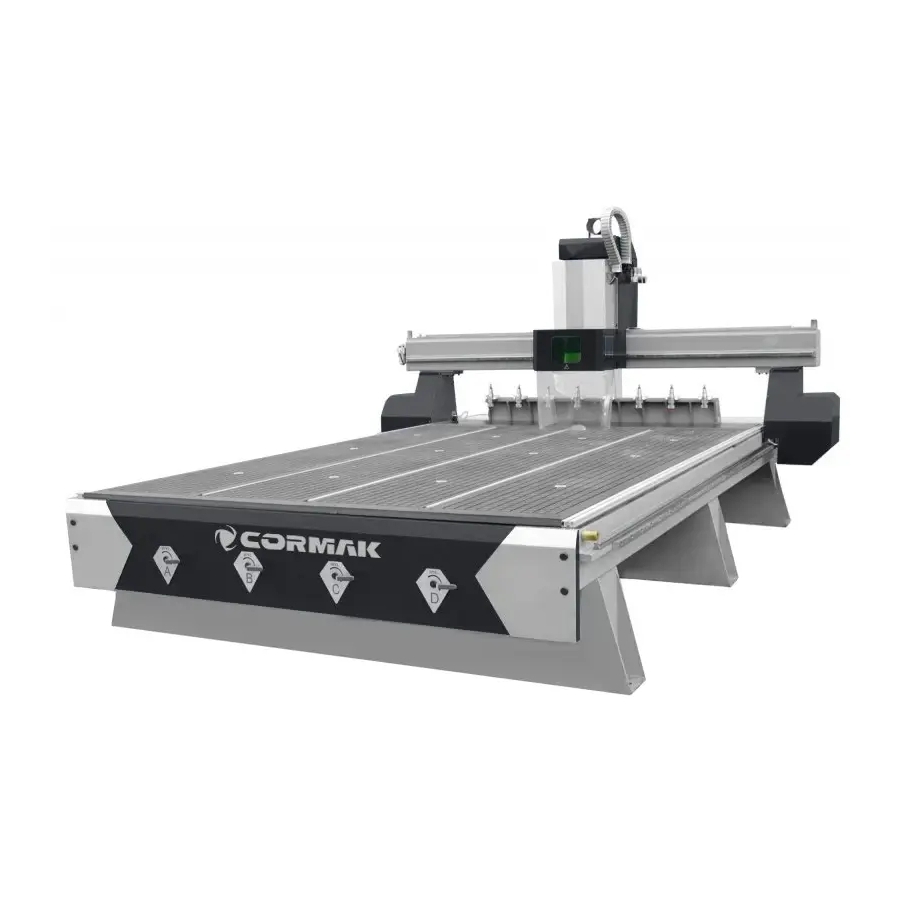

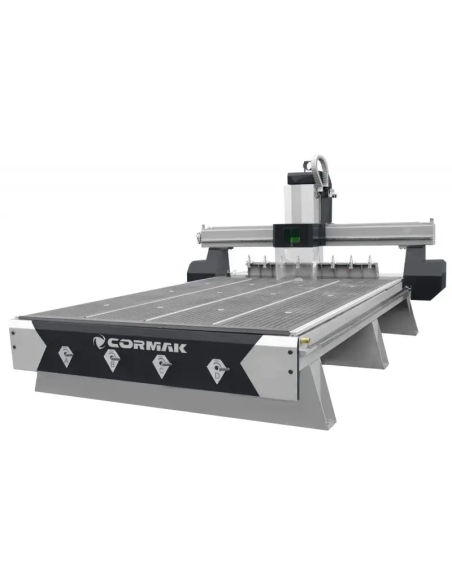

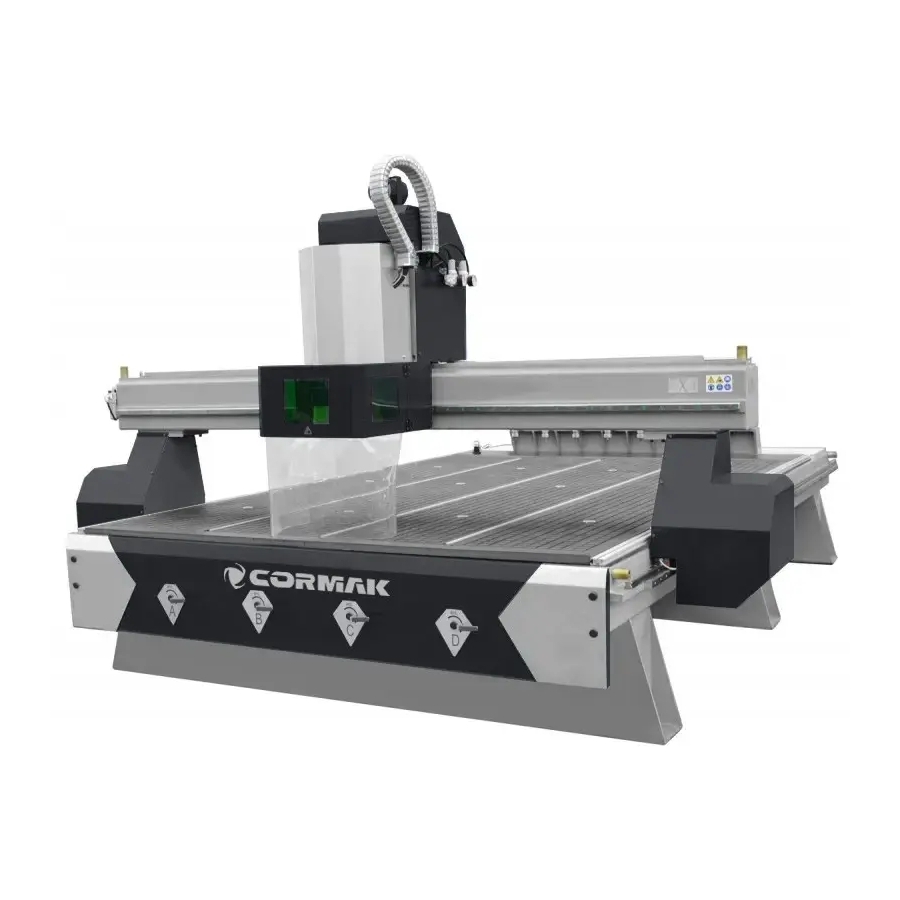

Mașină de frezat CNC cu 4 axe și masă hibridă CORMAK C2040 ATC Premium, 2150 × 4300 mm

Descrierea mașinii

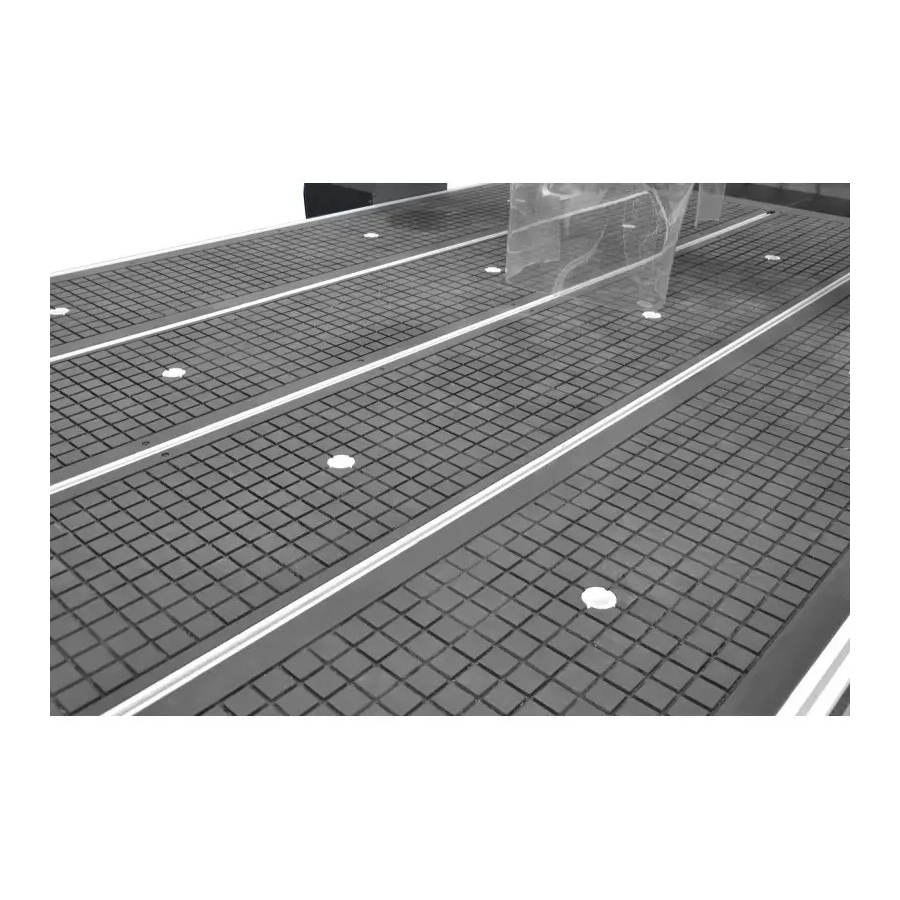

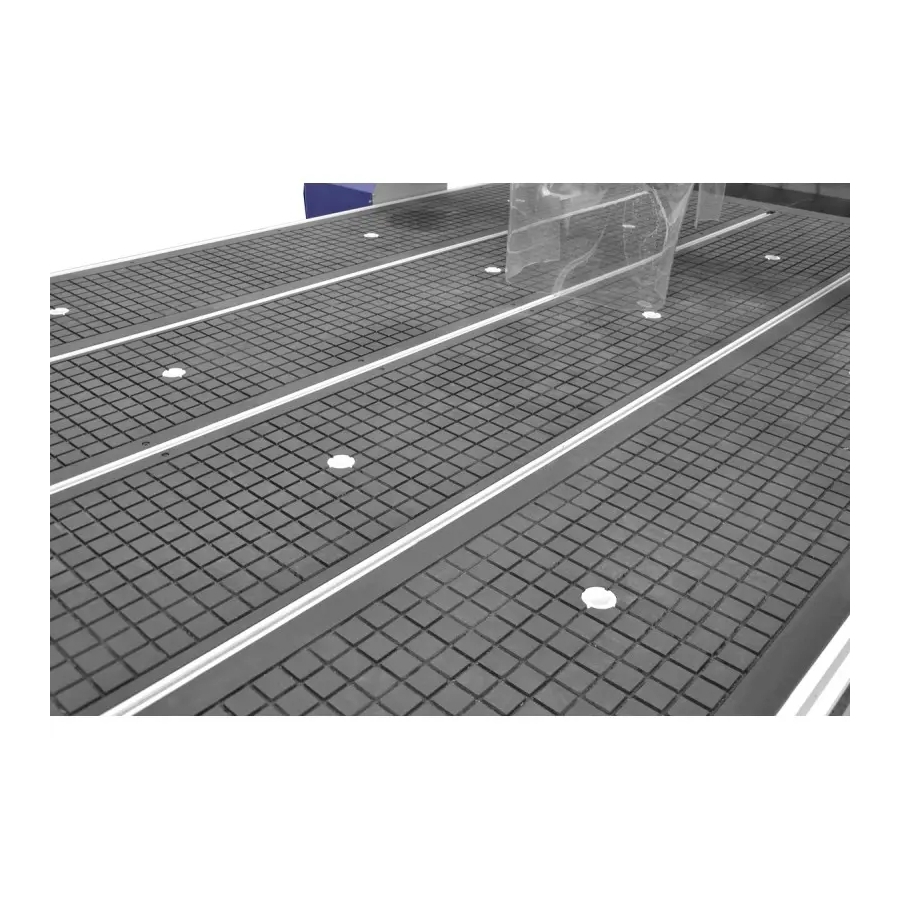

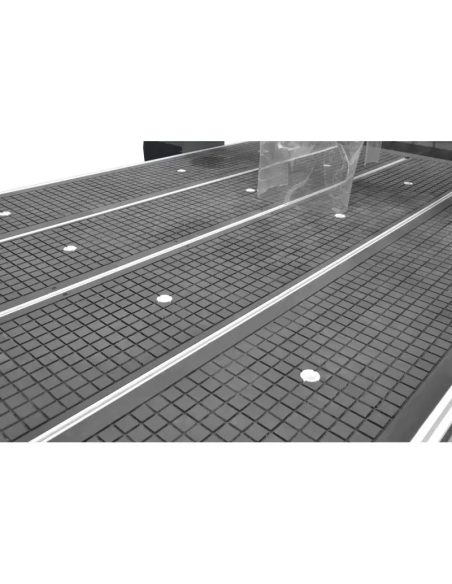

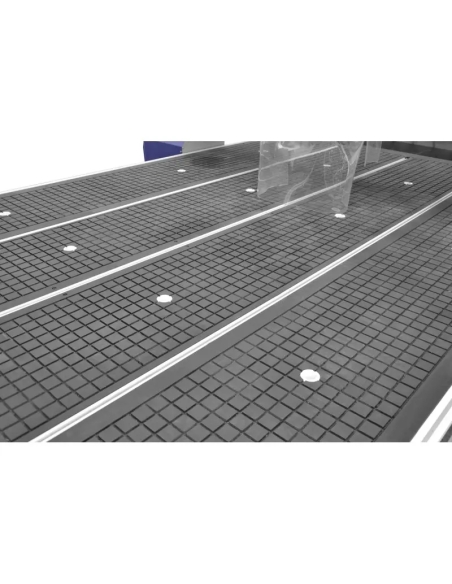

1. Masa de lucru

• Masa de lucru este realizată în tehnologie hibridă.
• Are caneluri care permit, de asemenea, fixarea manuală a materialului cu dimensiunile 2100 x 4300 mm.

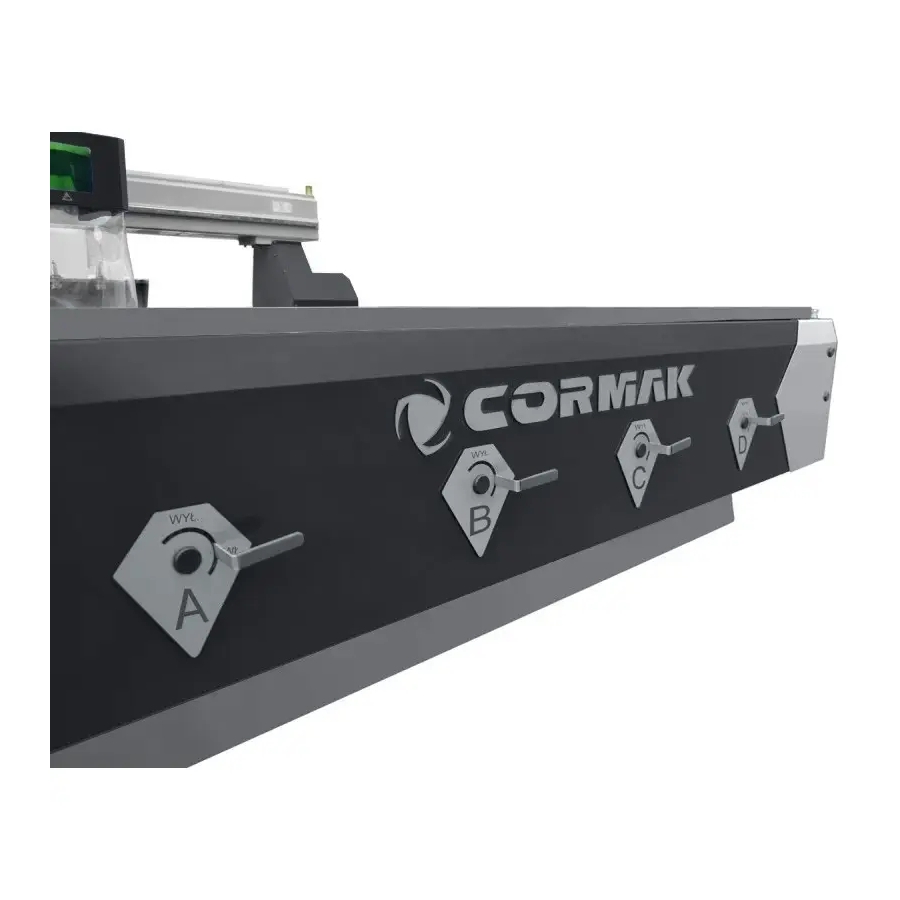

• Masa este secționată în patru secțiuni de vacuum independente, împreună cu pompa de 7,5 kW.

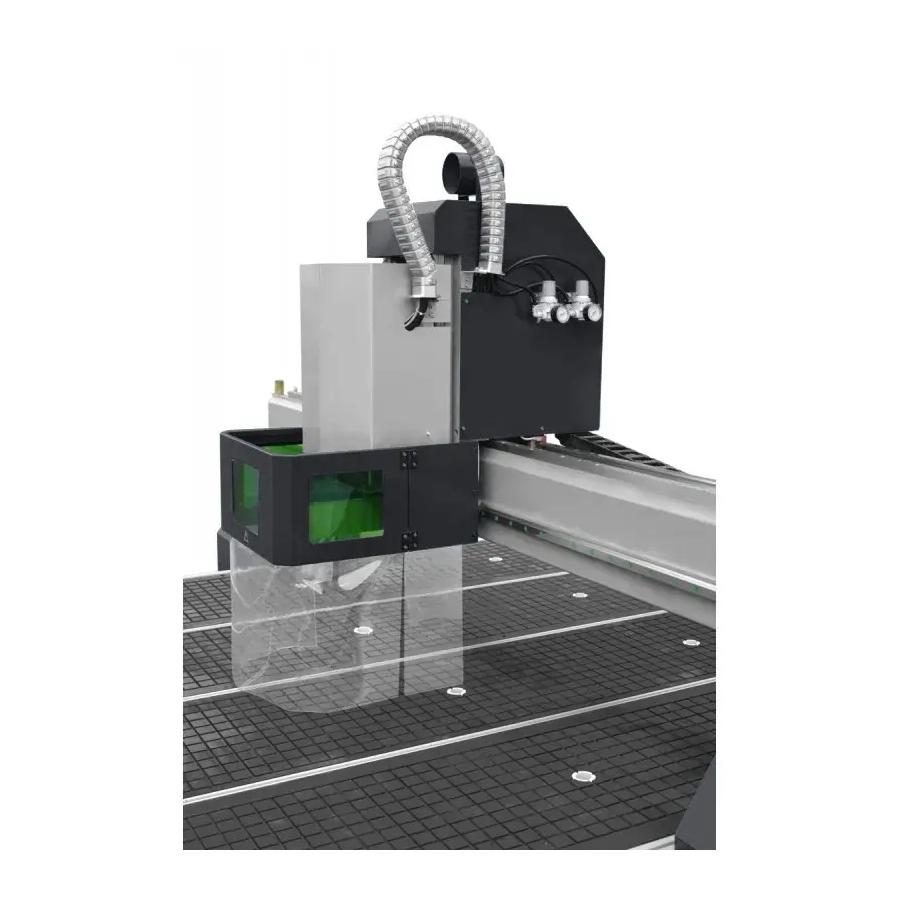

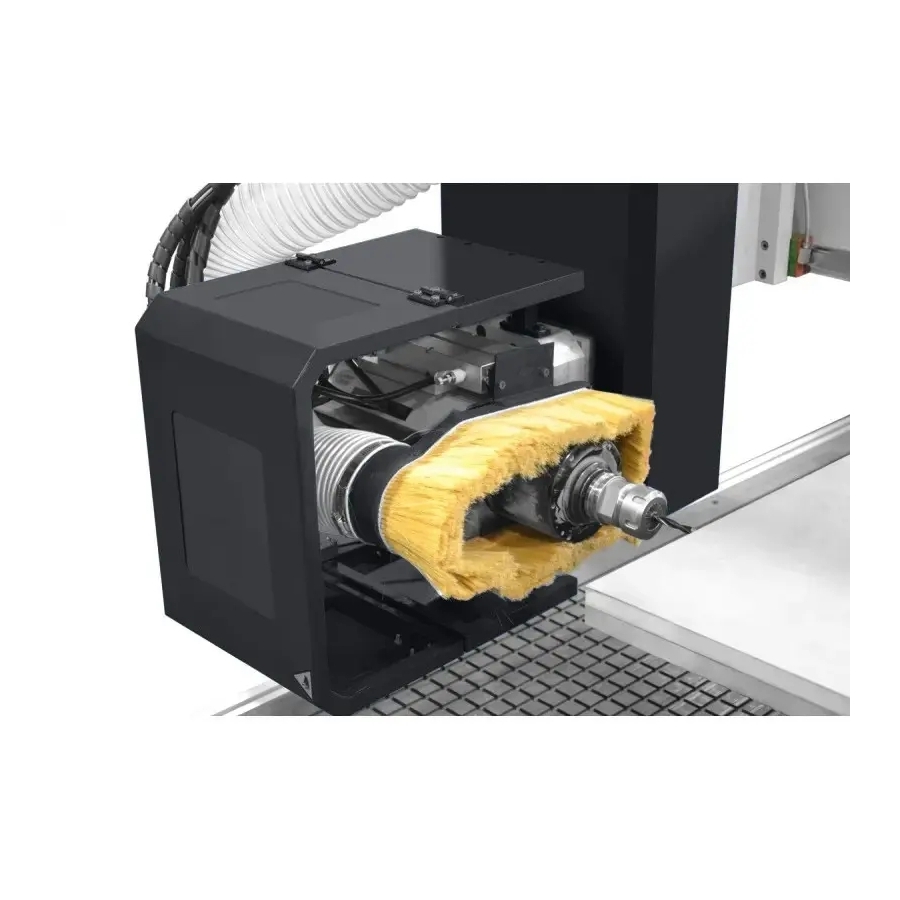

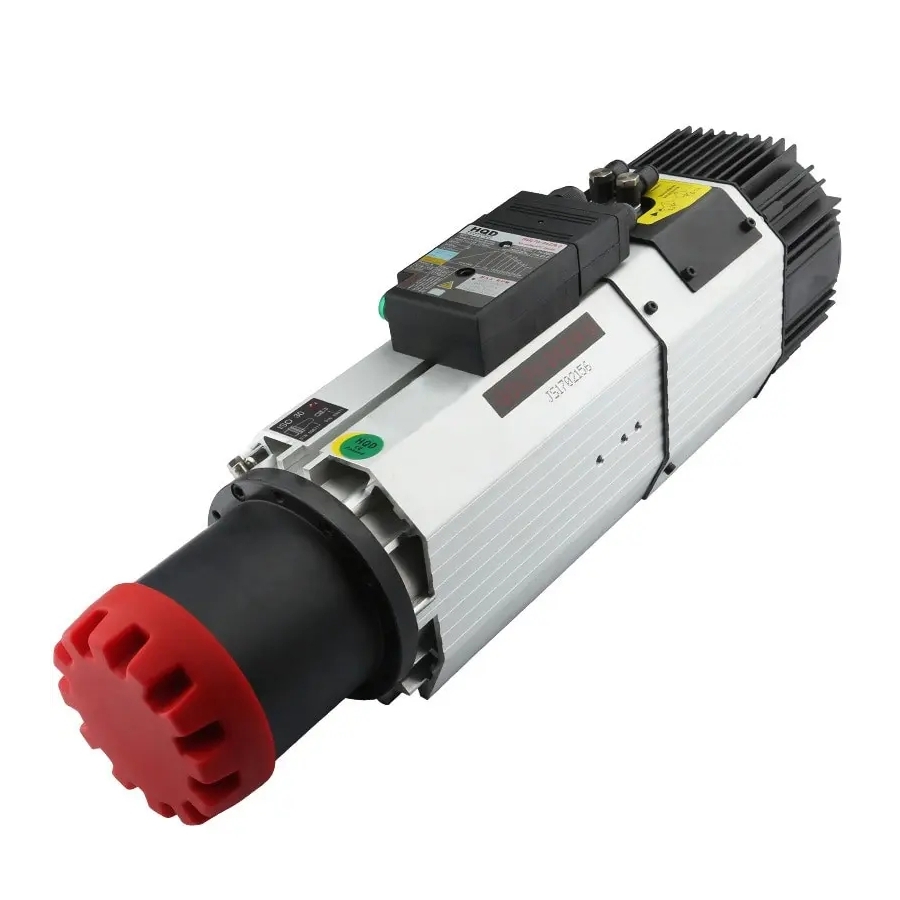

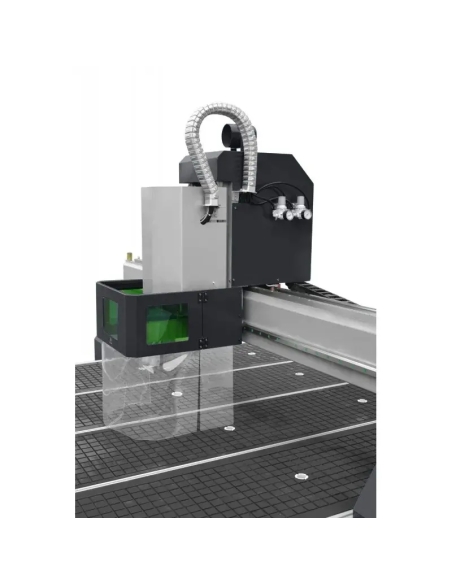

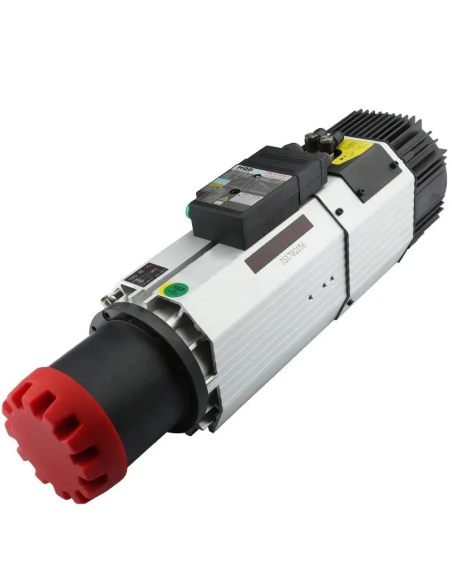

2. Ax (spindle) HQD

• Ax fără perii, de clasă înaltă, cu putere foarte mare de 9 kW.
• Echipat suplimentar cu un sistem inovator de răcire cu aer, nu cu lichid.
• În construcția axului sunt utilizați rulmenți de mașină de înaltă calitate, cu funcționare foarte silențioasă și durabilitate sporită.
• Domeniul turației axului este de la 4500 la 24000 rpm.
• Posibilitate de adăugare a ceții de ulei.

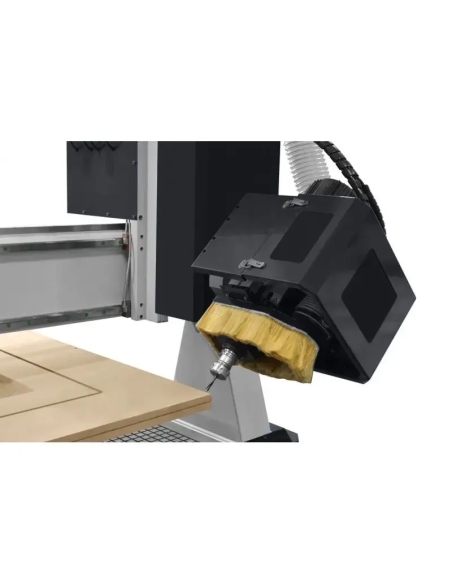

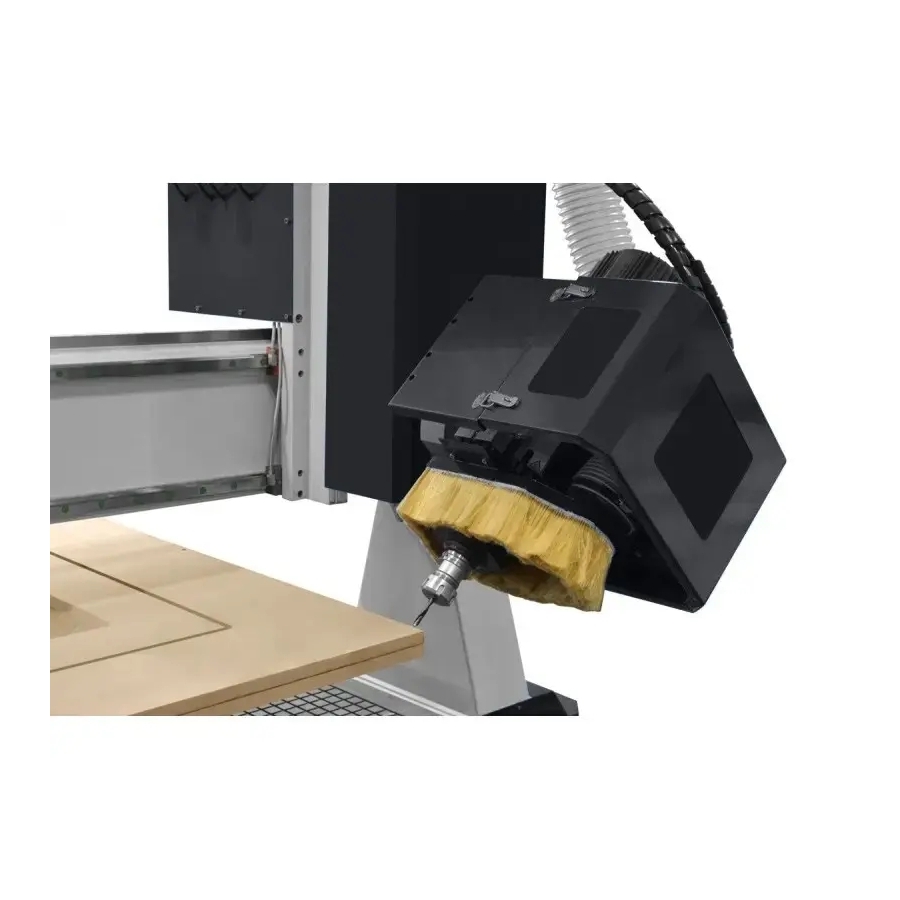

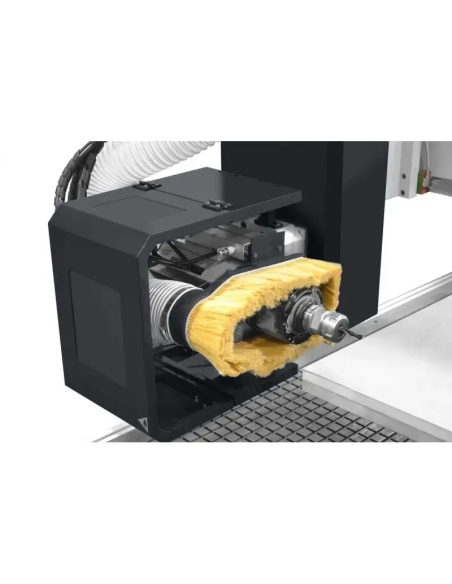

3. A 4-a axă

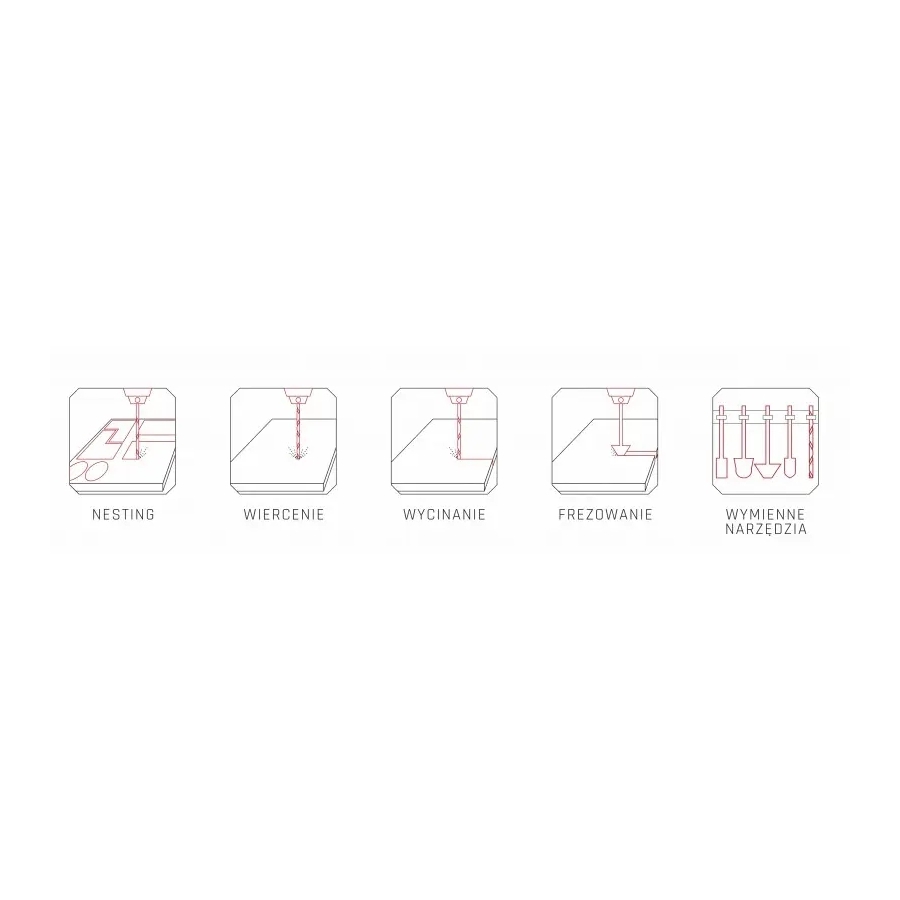

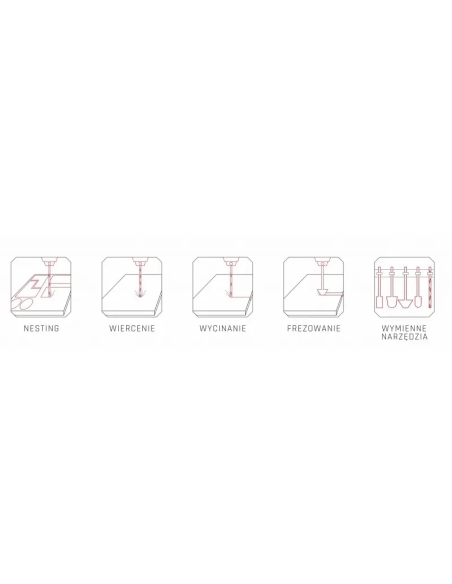

• Versatilitate în prelucrare: tăiere, găurire, frezare și gravare.
• Acces liber la mașină, permițând operarea de către un singur operator.

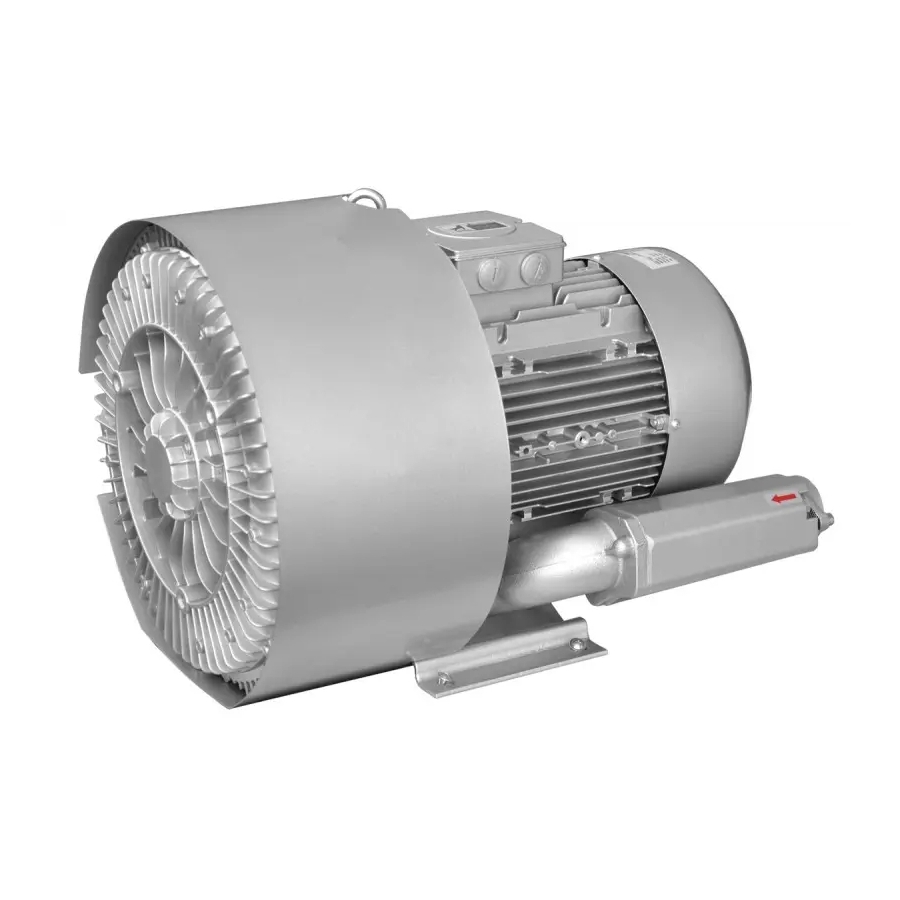

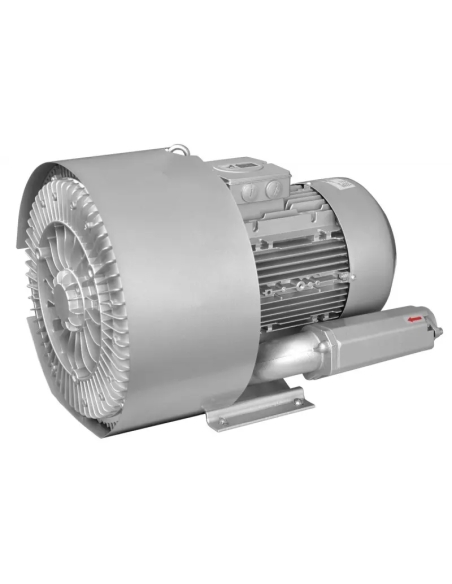

4. Pompa de vacuum (opțiune)

• Pompa de vacuum de 7,5 kW, până la 440 mbar.

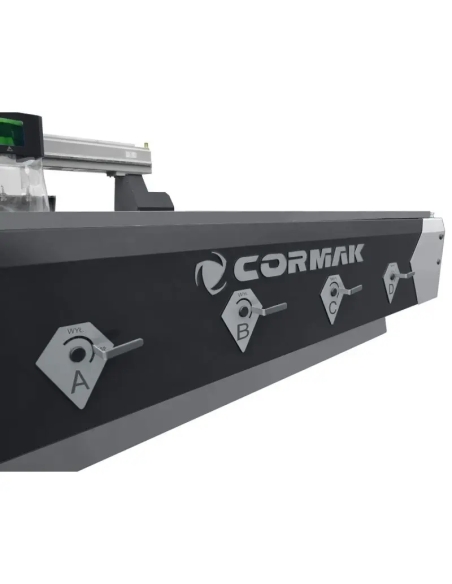

• 4 secțiuni de vacuum independente.

5. Sistem de acționare

• Motoarele SERVO folosite pentru acționarea utilajelor de mare putere asigură accelerații adecvate și viteze optime pe fiecare direcție.

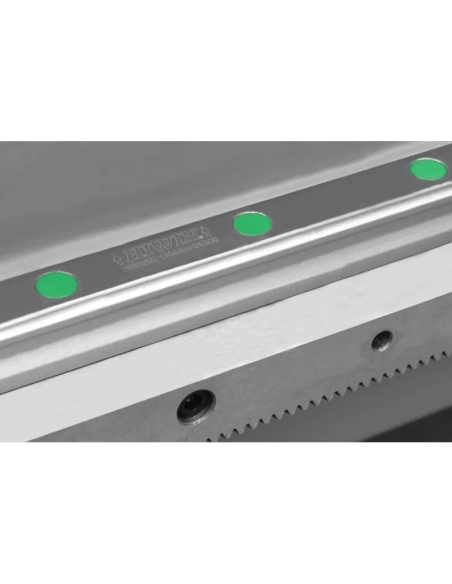

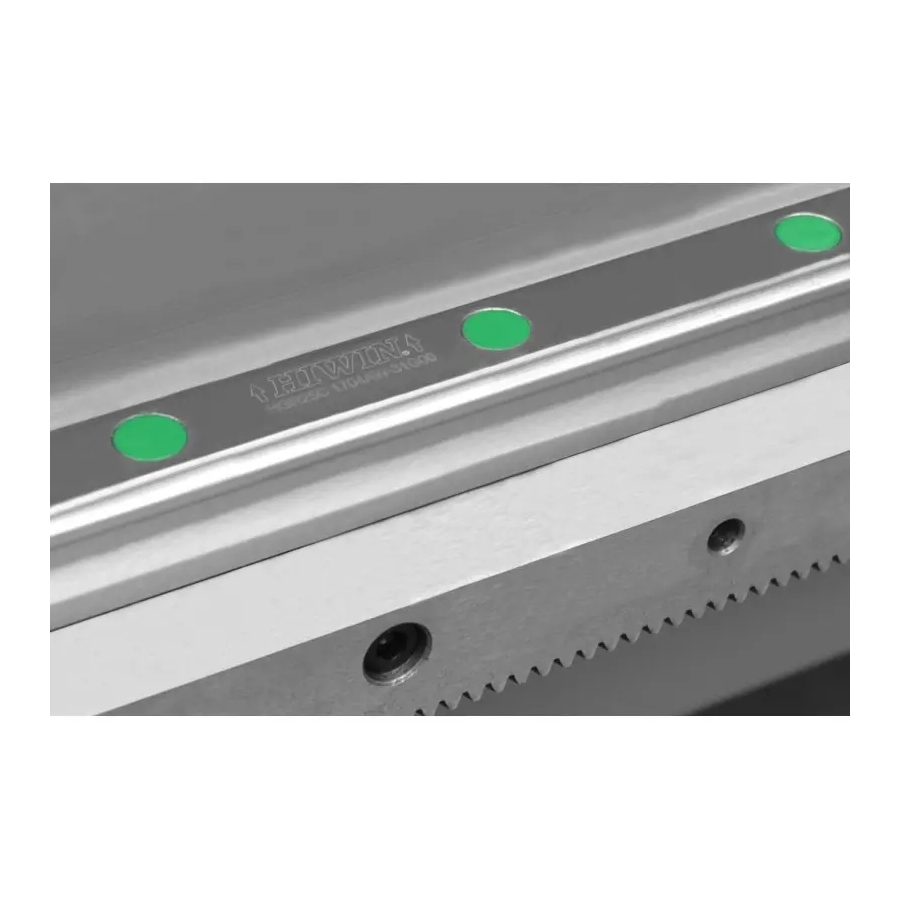

• Pe axele X și Y funcționează cremaliere dințate de înaltă calitate, care oferă durabilitate și precizie.
• Axa Z este acționată de un șurub cu bile de calitate superioară.

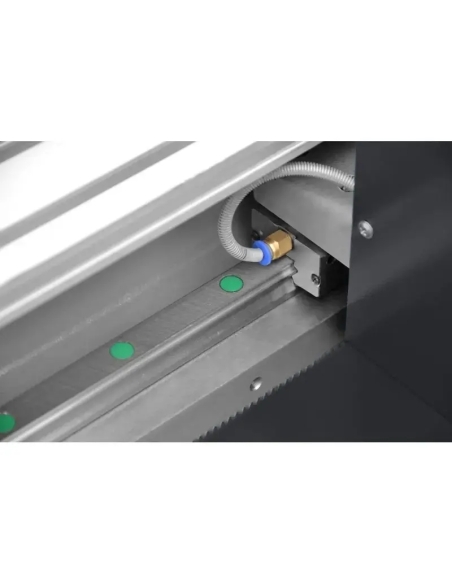

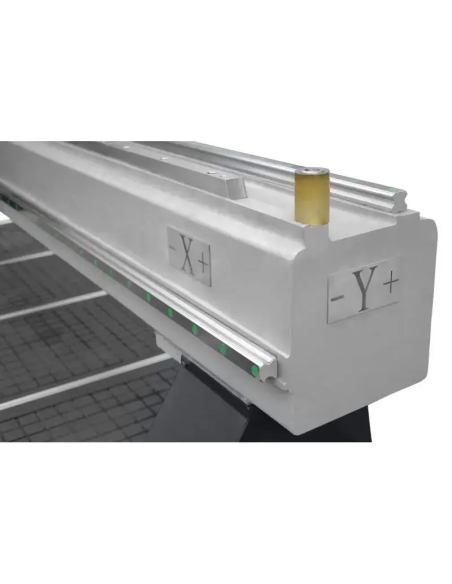

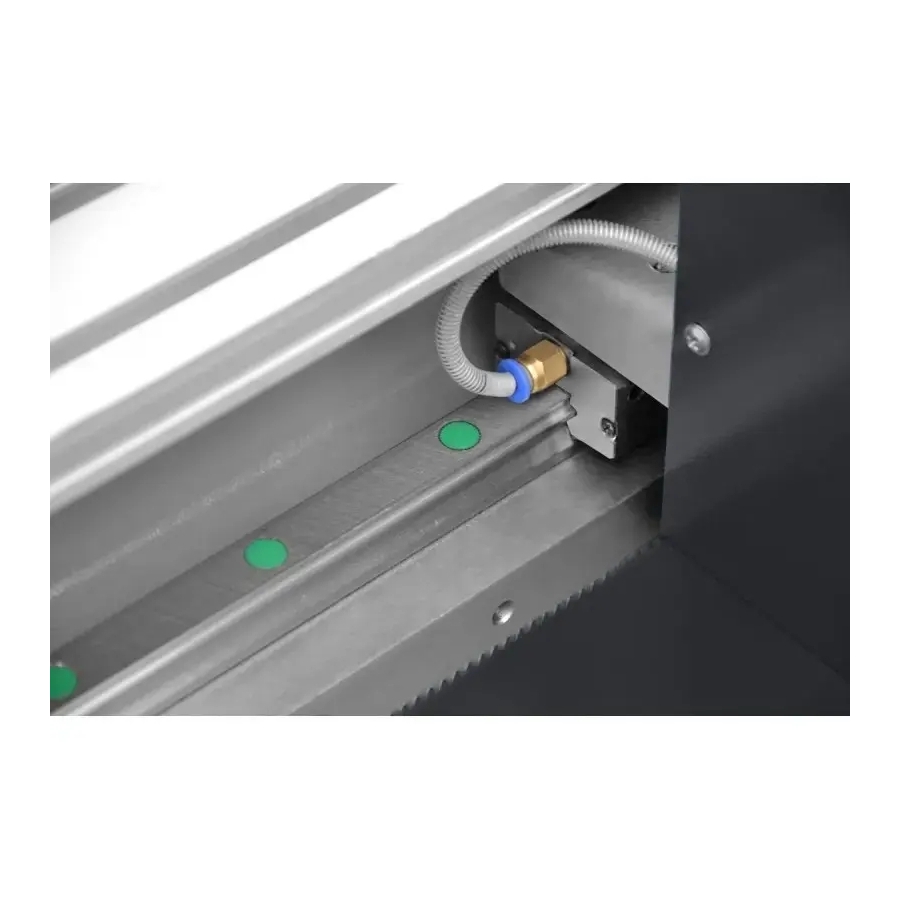

• Toate axele se deplasează pe ghidaje liniare pe șină.
• Mașina este echipată cu senzor de măsurare a înălțimii sculei.
• Acționarea portalului se realizează pe cremaliere și ghidaje liniare cu role.
• Rulmentare liniară: șine trapezoidale, cărucioare Hiwin.

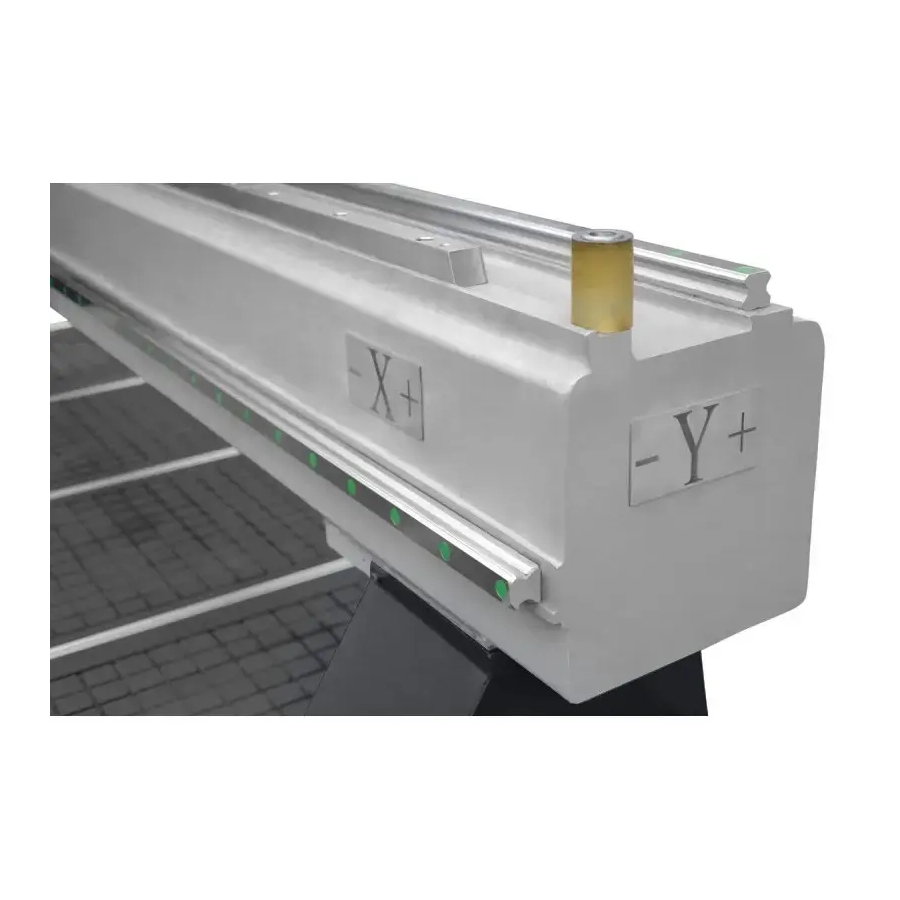

6. Construcție

• Construcția portalului mobil este realizată din fontă turnată, cu o rigiditate remarcabilă, absorbind foarte bine vibrațiile apărute în timpul prelucrării.
• Construcție rigidă a mesei, realizată din materiale de înaltă calitate. În procesul de producție este supusă tratamentului termic.
• Acces liber la mașină, permițând operarea de către un singur operator.

7. Magazin de scule

• Portsculă ISO30 cu pensă ER32.
• Magazin de scule cu 8 poziții.
• Senzor pentru măsurarea înălțimii sculei.
• În set sunt incluse suporturi ISO30 și pense pentru prinderea sculelor cu dimensiunile: 1/2" - 6 buc.; 1/8" - 1 buc.; 3-4mm - 1 buc.; 5-6mm - 2 buc.; 7-8mm - 1 buc.; 9-10mm - 1 buc.
• Pentru schimbarea automată a sculei este necesară conectarea unui compresor.

Software și control industrial

• Mașina suportă software CAD/CAM în cea mai recentă versiune.
• Opțional, software UCanCAM V13 în versiune în limba română. Software-ul permite importul fișierelor din Corel, Autocad etc., importul și exportul fișierelor, editarea și introducerea textului, precum și multe alte funcții.
• Software-ul permite proiectarea rapidă și ușoară a elementelor, pe care apoi programul le convertește în așa-numitul G-code. Este posibil și importul fișierelor gata făcute din alte programe.
• Mașina este echipată cu funcția de memorare a ultimei trasee G-code. În caz de avarie sau întrerupere a alimentării, reia lucrul din ultimul punct, fără pierdere de timp și material.

Motoarele SERVO AC YASKAWA utilizate pentru acționarea utilajelor de mare putere asigură accelerații corespunzătoare și viteze potrivite pe fiecare direcție.

Mașina de frezat utilizează software nou.

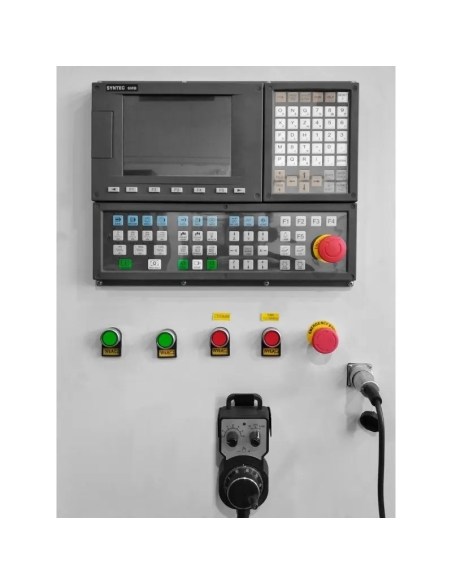

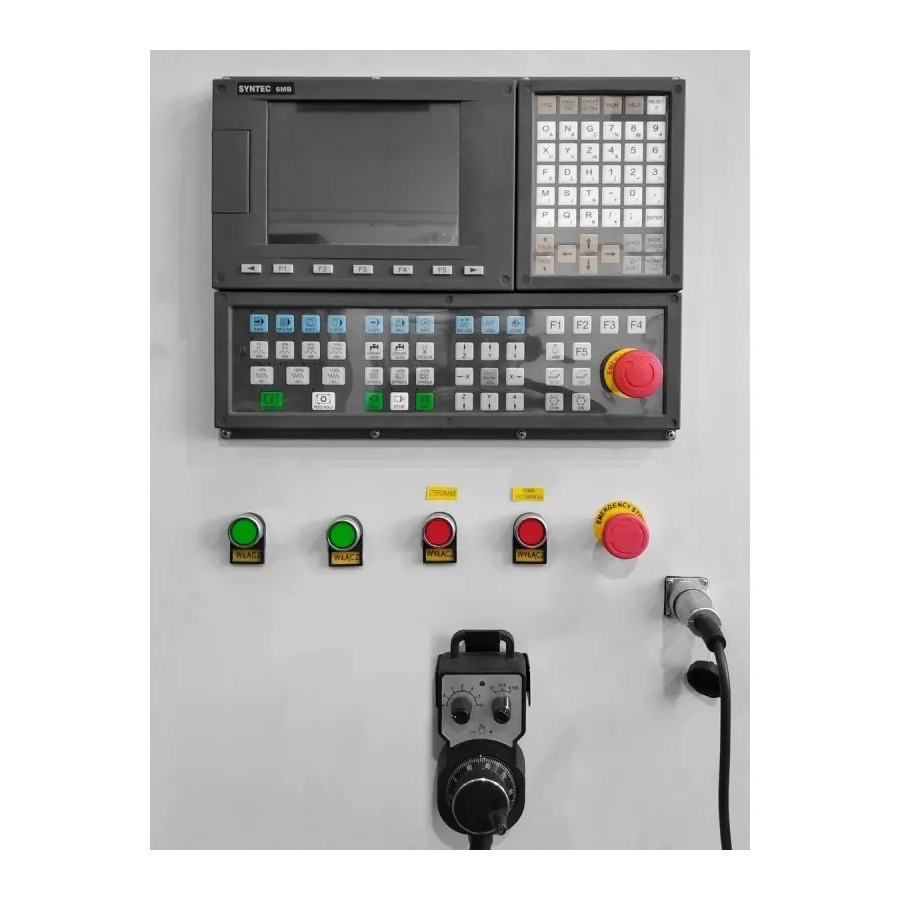

Controlul mașinii se realizează cu ajutorul unui controler industrial japonez, cu manipulator și afișaj LCD.

Utilajul dispune de marcaj CE UE și documentație DTR certificată în UE.

Parametri tehnici – C2040 ATC Premium

Echipare

• Ax răcit cu aer, versiunea Premium.
• Servodrivere hibride AC Yaskawa.
• Portal ridicat pe axa Z până la 350 mm.
• Masă cu vacuum, 4 secțiuni de vacuum independente și masă cu caneluri T pentru fixarea manuală a materialului, cu cleme incluse.
• Senzor de măsurare a sculei inclus.
• Scule, set de pense, picioare de nivelare și alte accesorii.
• Control SYNTEC.
• Set de scule: freze, burghie și prinderi.

Echipare opțională

• Software UCanCAM V13 în versiune în limba română.
• Software UCanCAM V13 PRO în versiune în limba română.
• Pompa de vacuum 5.5 kW.
• Pompa de vacuum 7.5 kW.
• Bariere de siguranță conforme CE.
• Cortine luminoase laser, conforme CE.
