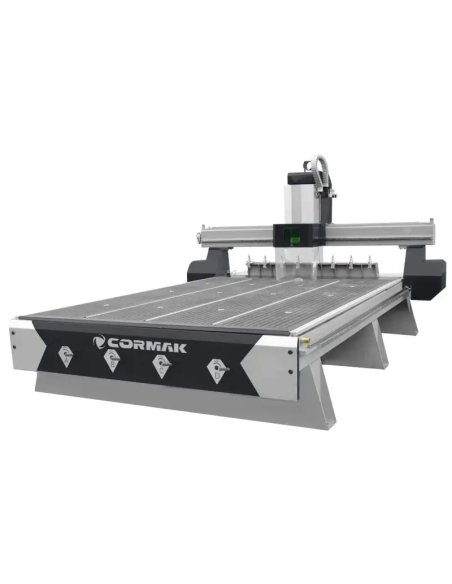

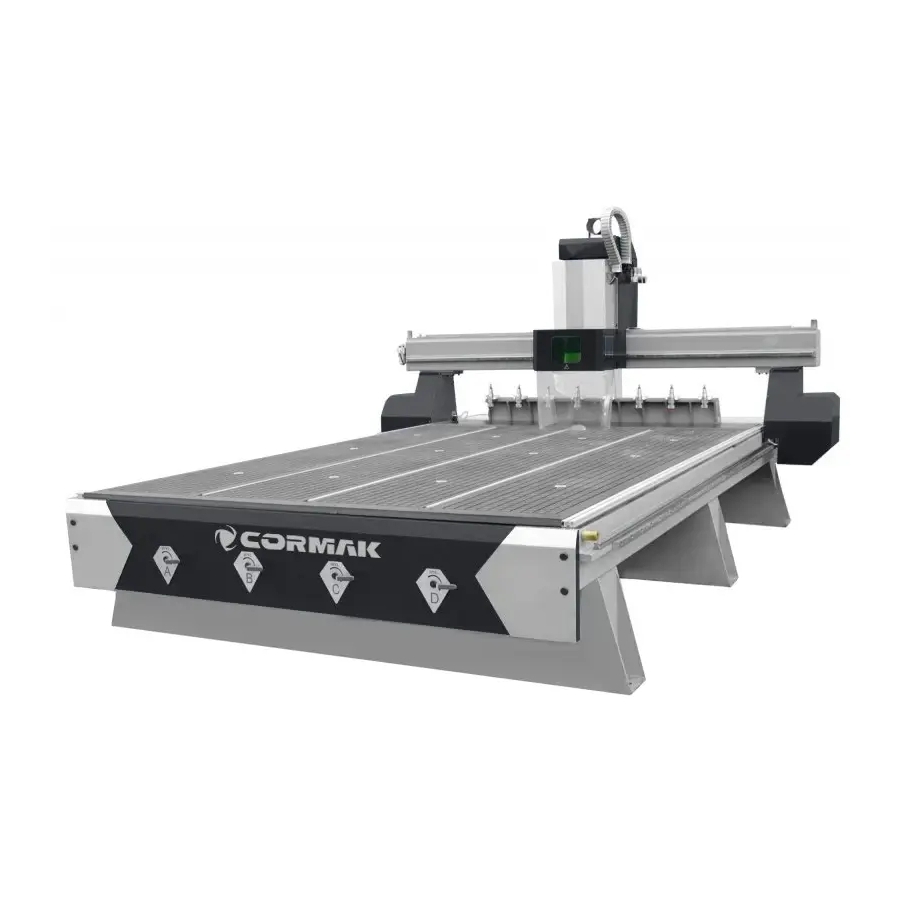

Descrierea masinii

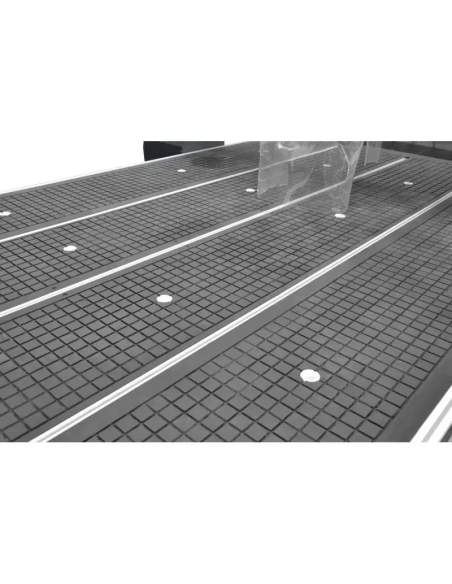

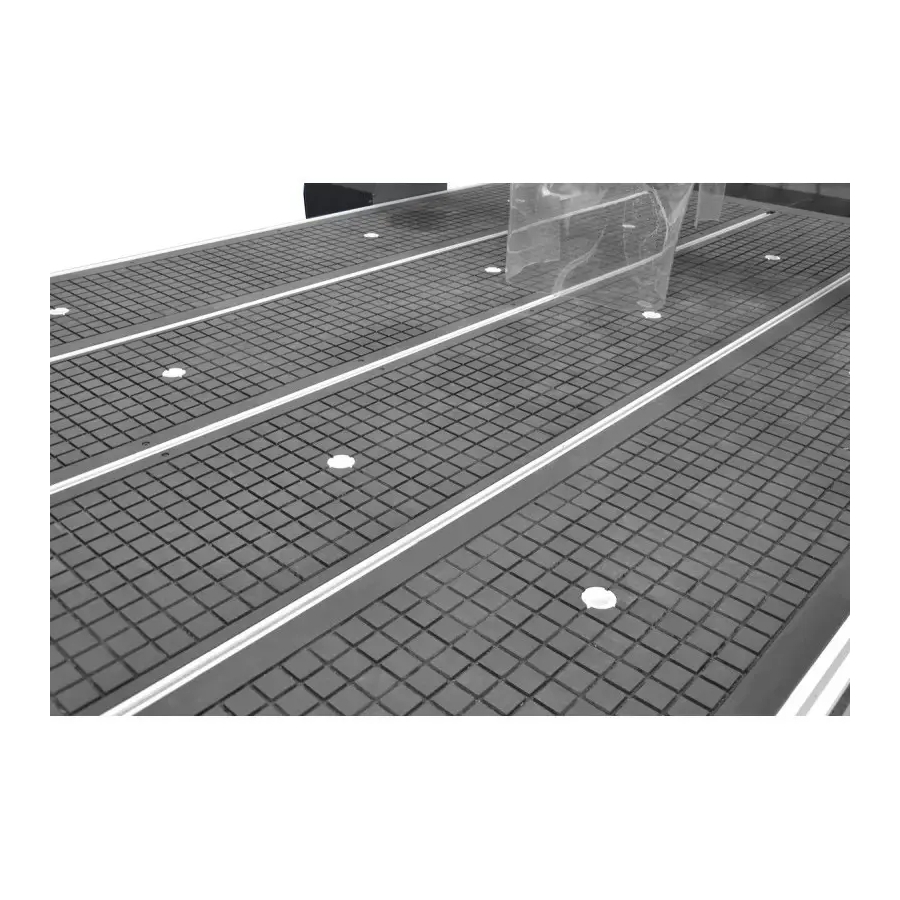

1. Masa de lucru
- Masa de lucru este realizata in tehnologie hibrida,
- Dispune de canale care permit SI fixarea manuala a materialului cu dimensiunile 2100 x 3300 mm,
- Masa sectionata cu patru zone de vacuum independente, impreuna cu o pompa de 7,5 kW!

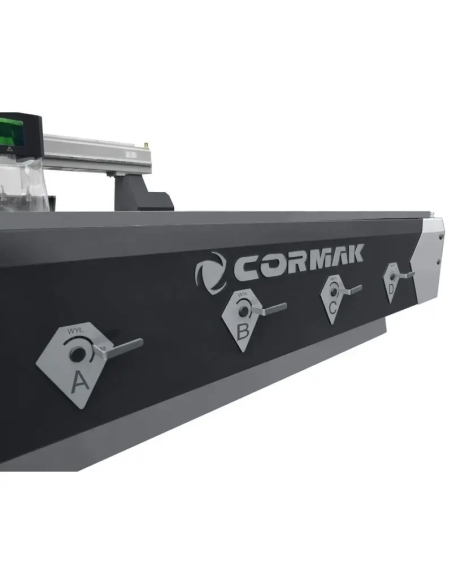

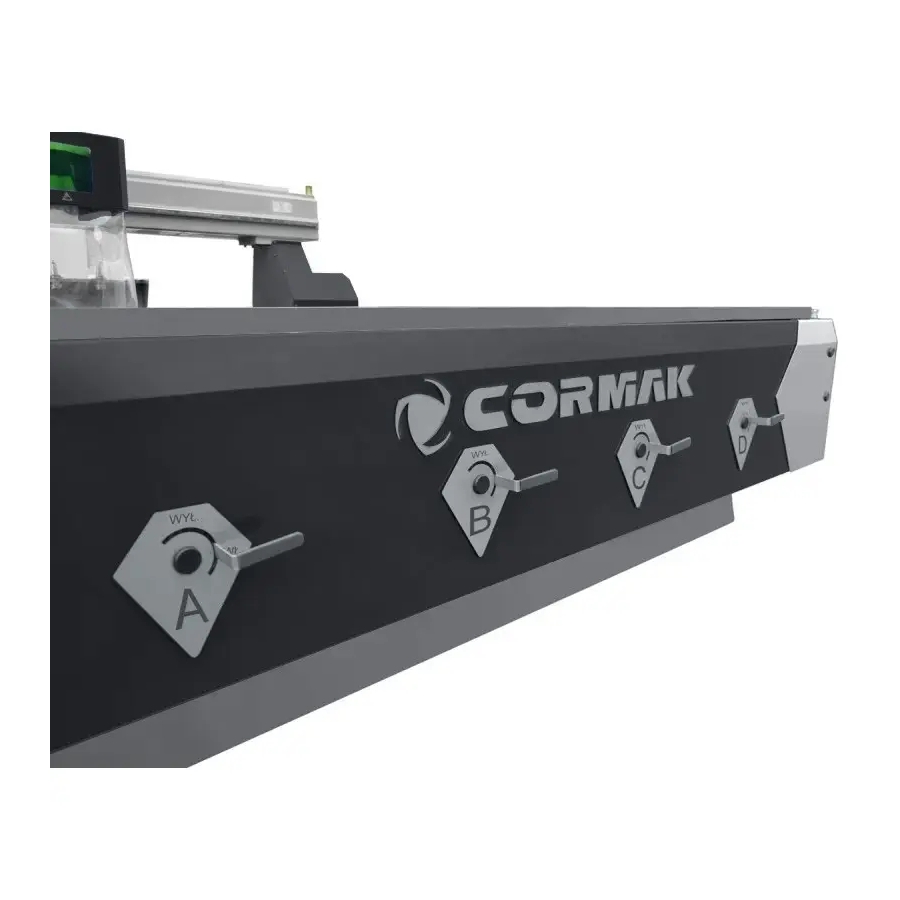

2. Reglarea sectiunilor de vacuum ale mesei

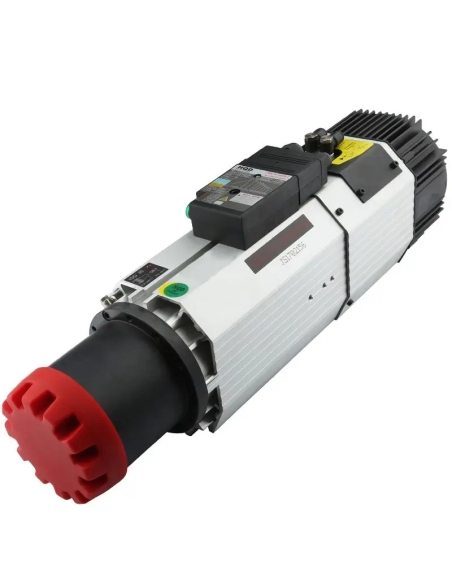

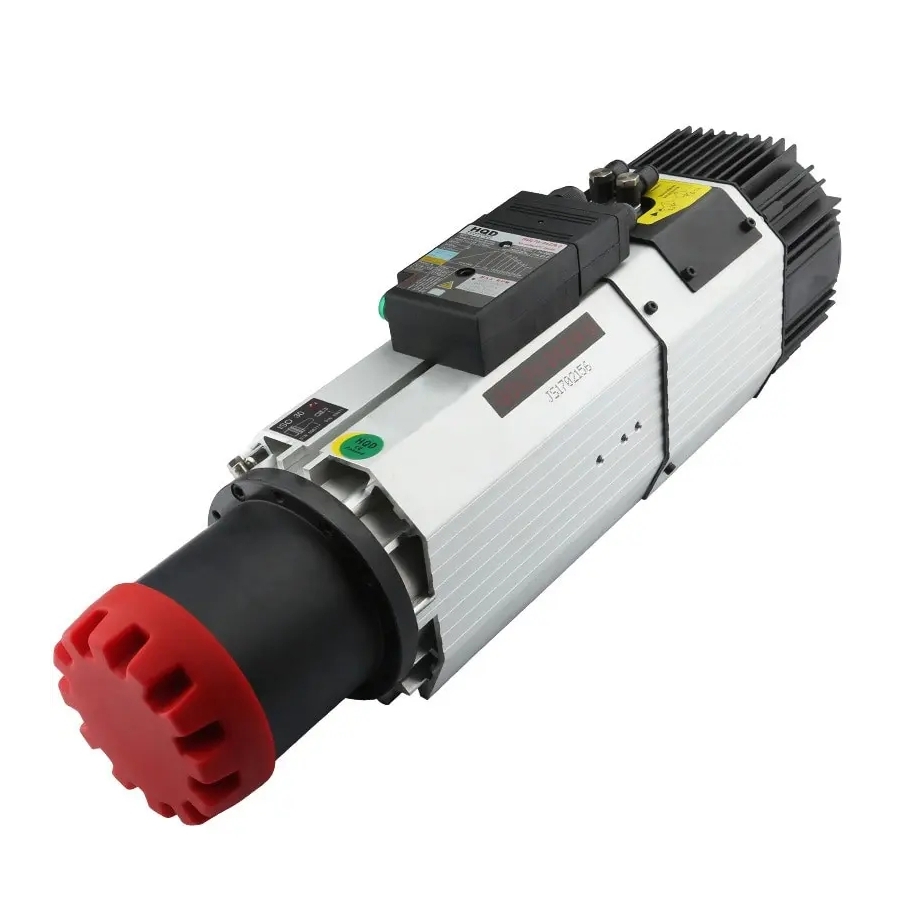

3. Ax HQD
- Ax fara perii de inalta clasa, caracterizat printr-o putere foarte mare de 9 kW
- Echipat suplimentar cu un sistem inovator de racire CU AER, nu cu lichid!
- In constructia axului au fost utilizati rulmenti industriali de calitate, care asigura functionare foarte silentioasa si durabilitate sporita.
- Domeniul turatiei axului este de la 4500 la 24000 rpm.
- Posibilitate de adaugare a cetii de ulei contra cost

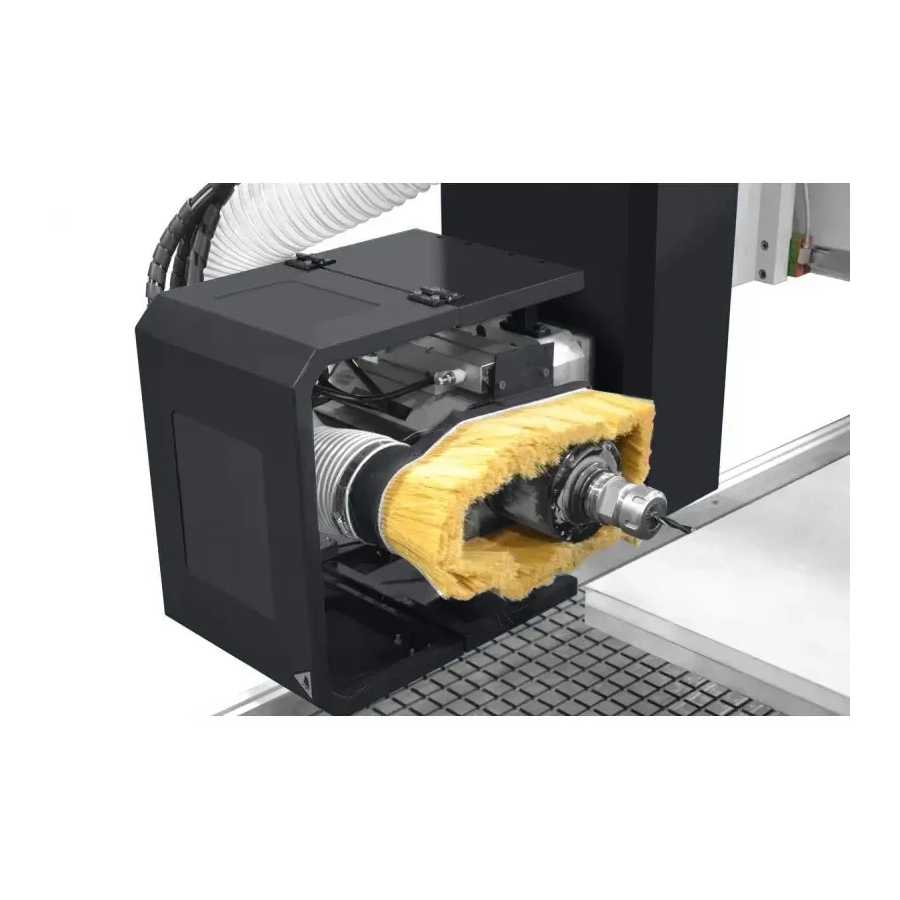

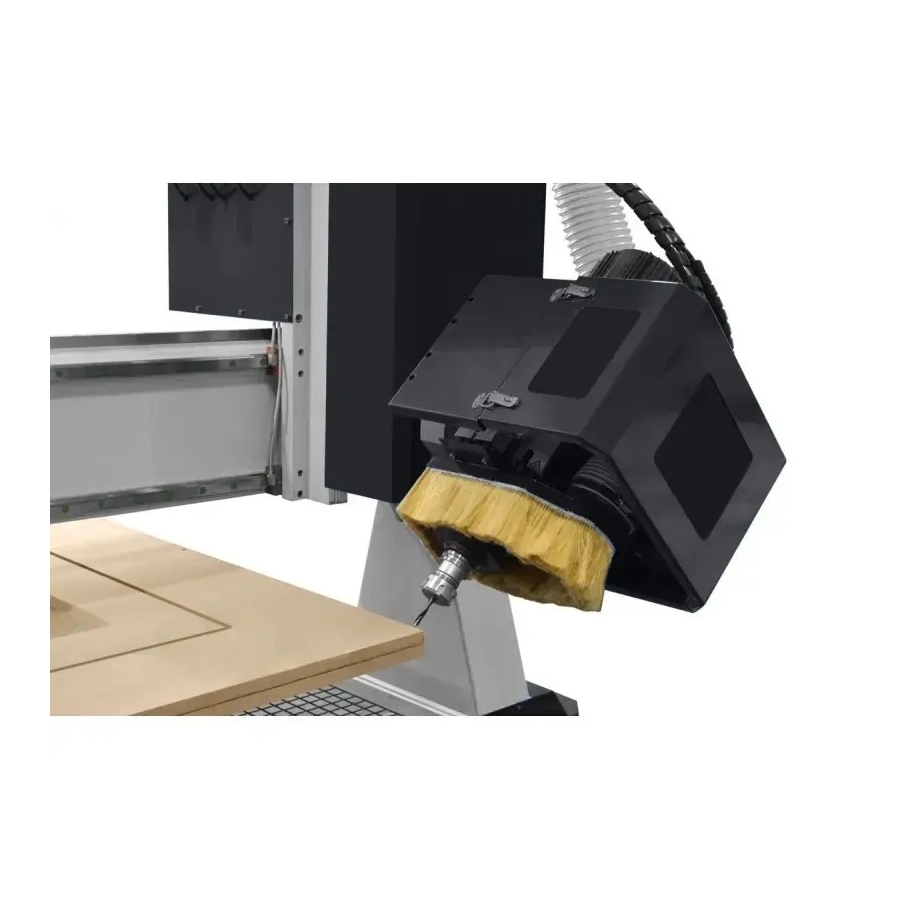

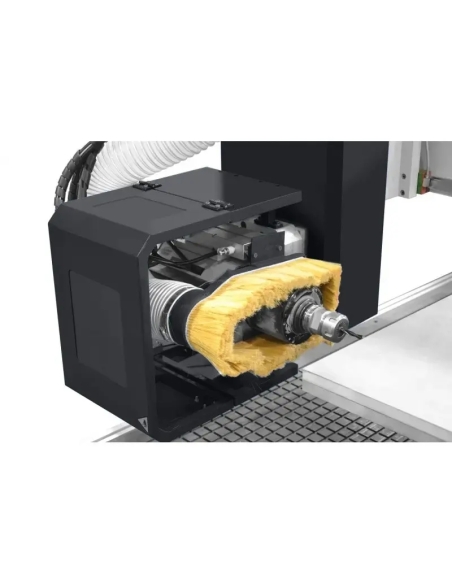

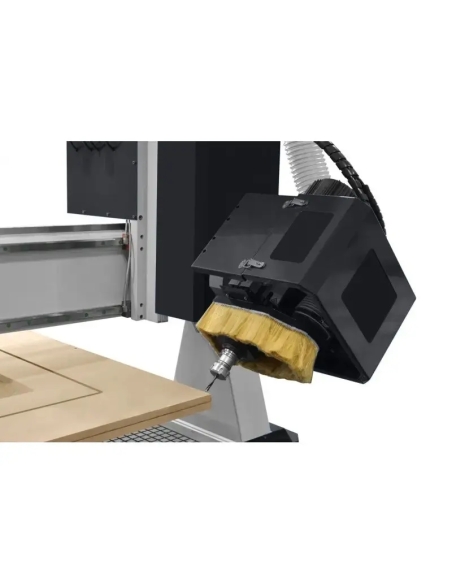

4. A 4-a axa

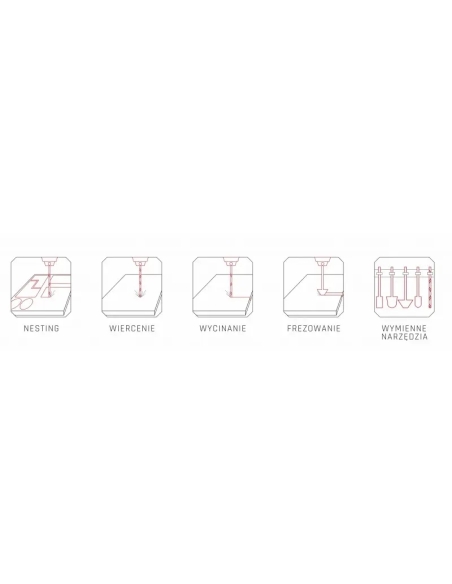

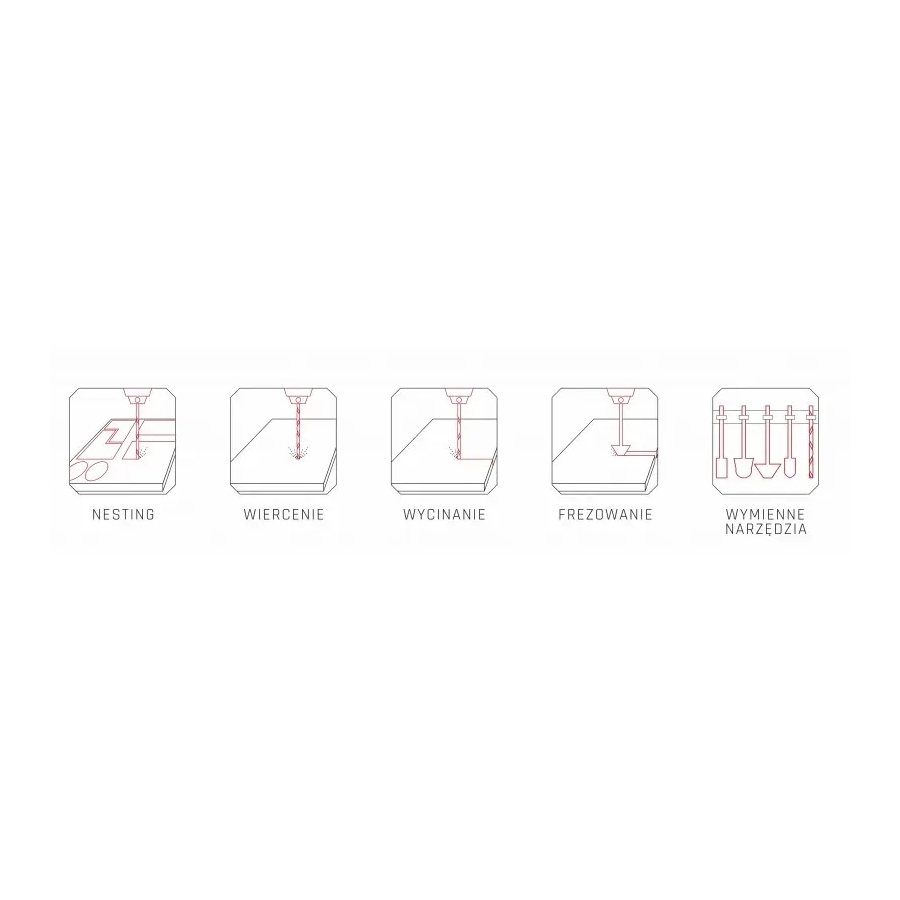

- versatilitate in prelucrare (taiere, gaurire, frezare, gravare)
- acces liber la masina, permitand operarea de catre un singur operator

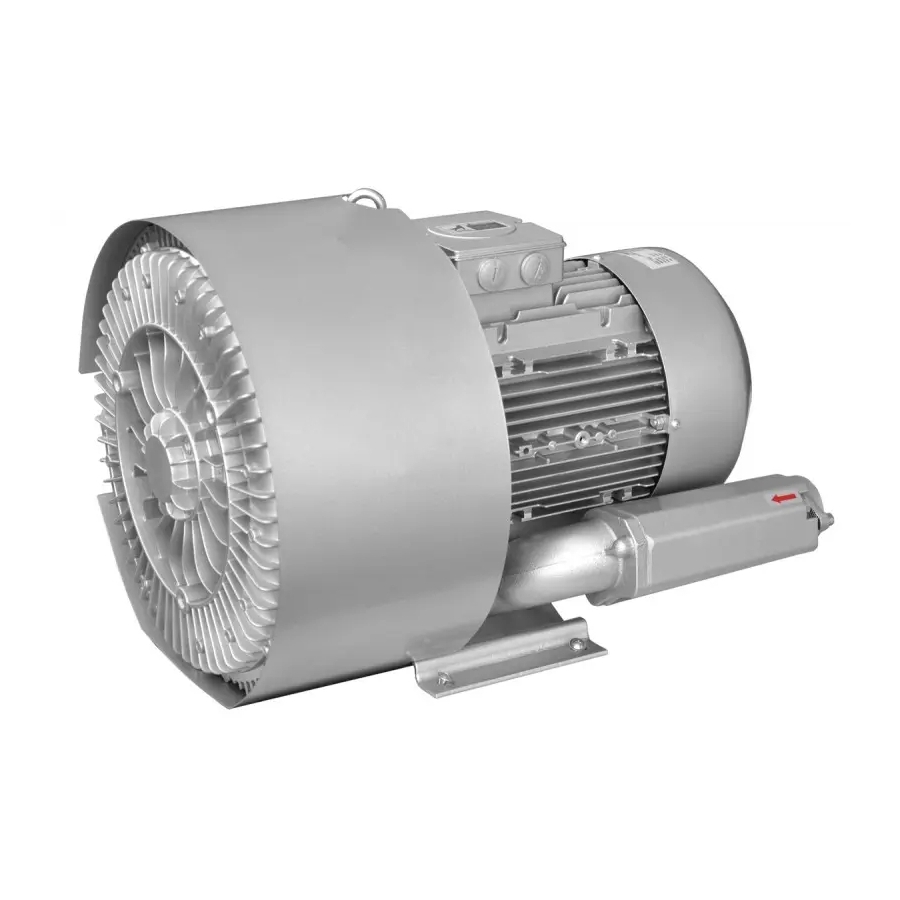

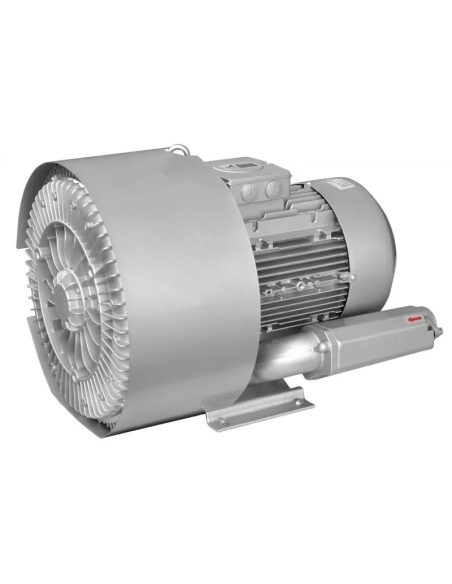

5. Pompa de vacuum optionala
- Pompa de vacuum - 7,5 kW (pana la 440 mbar)
- 4 sectiuni de vacuum independente
6. Actionare
- Motoarele SERVO utilizate pentru actionarea utilajelor de mare putere asigura acceleratii si viteze corespunzatoare pe fiecare directie.

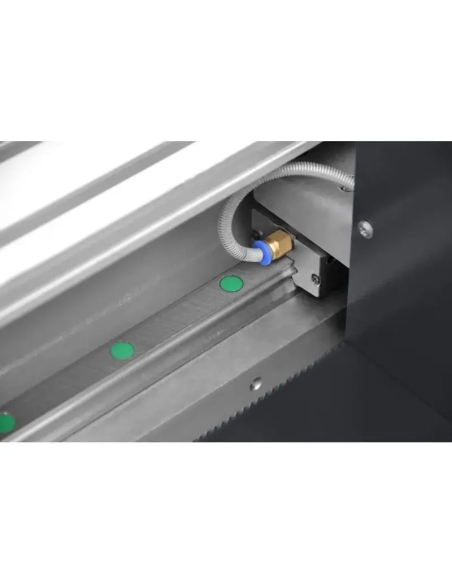

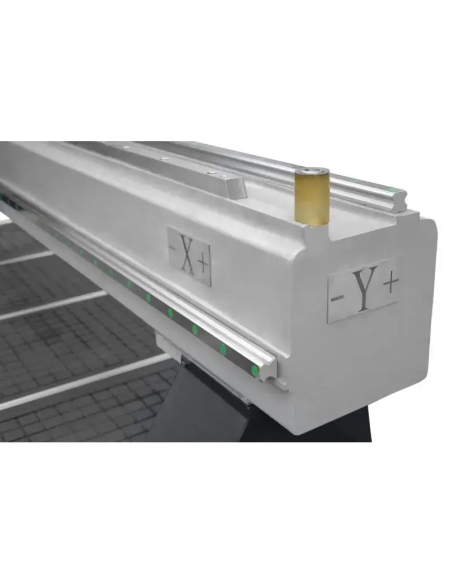

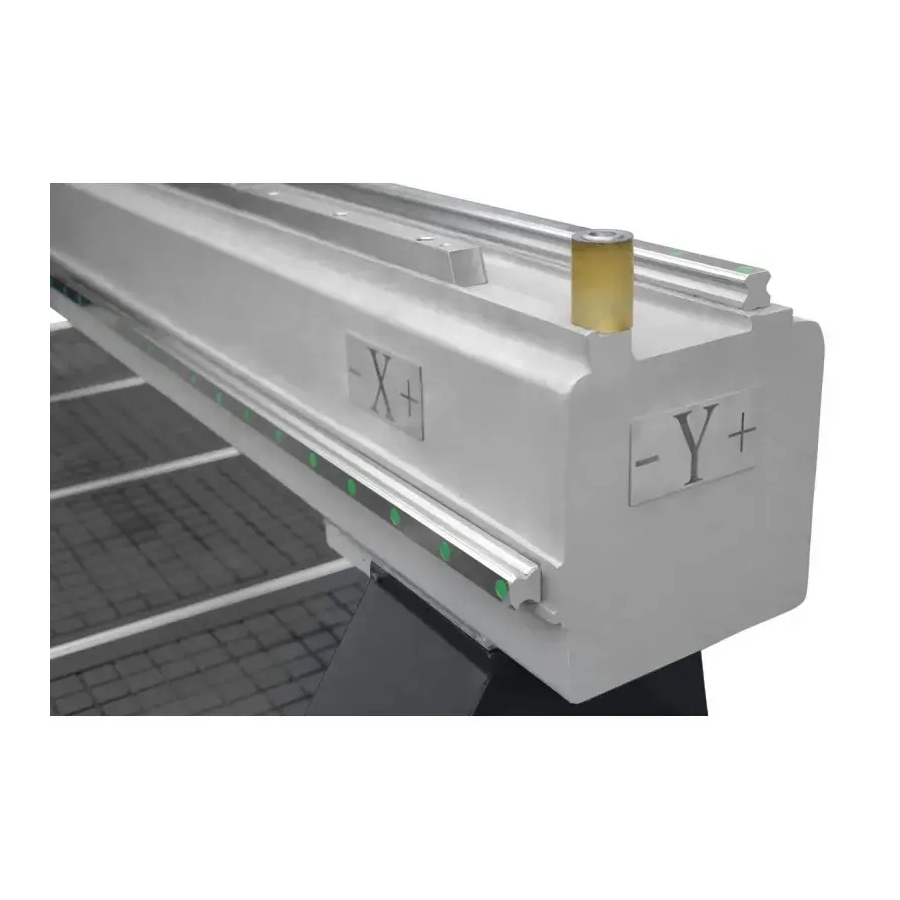

- Pe axele X si Y lucreaza cremaliere de inalta calitate, apreciate de utilizatori, care asigura durabilitate si precizie ridicata,
- Axa Z este antrenata de un surub cu bile de inalta calitate.

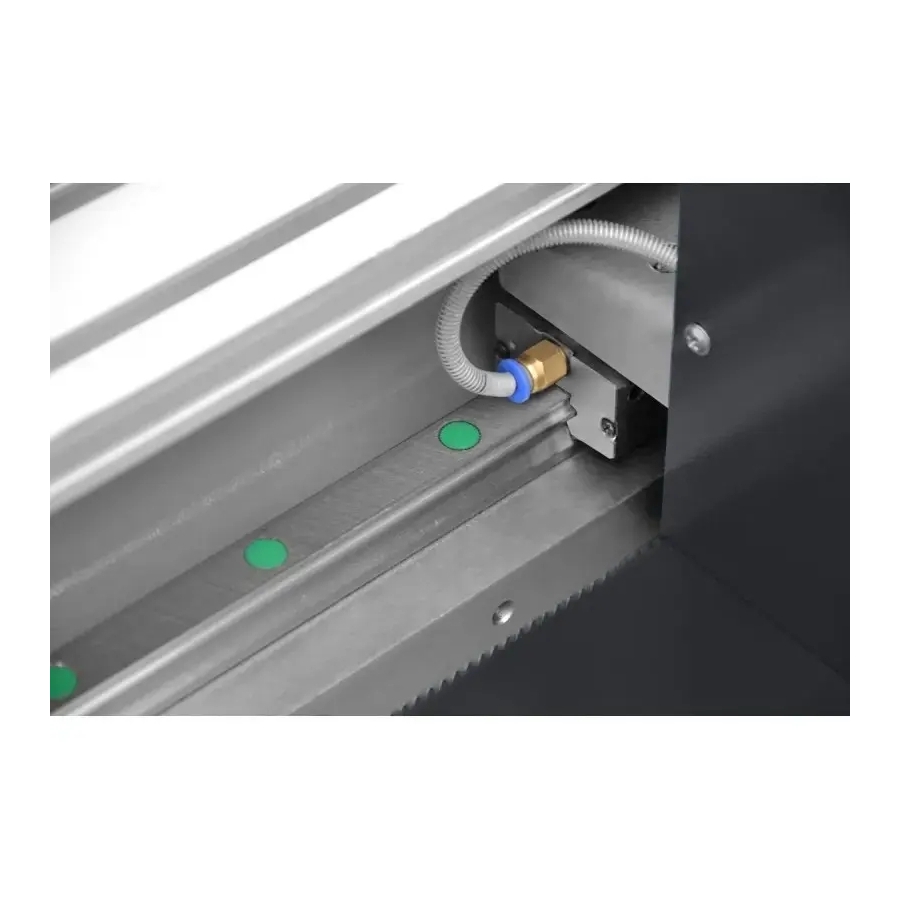

- Toate axele se deplaseaza pe ghidaje liniare pe sina.
- Masina este dotata cu senzor de inaltime a sculei
- Actionarea portalului pe cremaliere, ghidaje liniare cu role.
- Lagare liniare: sine trapezoidale, carucioare Hiwin
7. Constructie
- Constructia portalului culisant este din turnare de fonta, atingand o rigiditate remarcabila si absorband foarte bine vibratiile aparute in timpul prelucrarii.
- Constructie rigida a mesei, realizata din materiale de inalta calitate. In timpul procesului de productie este supusa tratamentului termic.
- Acces facil la masina, permitand operarea de catre un singur operator
8. Magazin de scule
- Prindere scula ISO30, penseta ER32
- Magazin de scule 8 pozitii,
- Senzor de masurare a inaltimii sculei,
- In pachet portscule: ISO30 si pensete pentru fixarea sculelor cu dimensiunile:
-1/2" - 6 buc.
-1/8" - 2 buc.
-3-4 mm - 2 buc.
-5-6 mm - 4 buc.
-7-8 mm - 2 buc.
-9-10 mm - 2 buc. - Pentru schimbarea automata a sculei este necesara conectarea unui compresor
Software, CONTROL INDUSTRIAL:
- Masina este compatibila cu software CAD/CAM in cea mai recenta versiune.
- OPTIONAL Cel mai nou software UCanCAM V13 in versiunea in limba polona (software-ul permite importul fisierelor din Corel, Autocad etc. Import/export fisiere, editor si introducere text si multe alte functii)
- Software-ul permite proiectarea rapida si usoara a elementelor, pe care programul le converteste ulterior in asa-numitul G-code. Este posibil si importul fisierelor gata facute din alte programe.
- Masina este echipata cu functia de memorare a ultimei traiectorii G-code (in caz de avarie sau intrerupere a alimentarii porneste de la ultimul punct fara pierdere de timp si material).
Motoare SERVO AC YASKAWA (verifica)
utilizate pentru actionarea utilajelor de mare putere, asigura acceleratii si viteze adecvate pe fiecare directie.
Freza pe software nou.

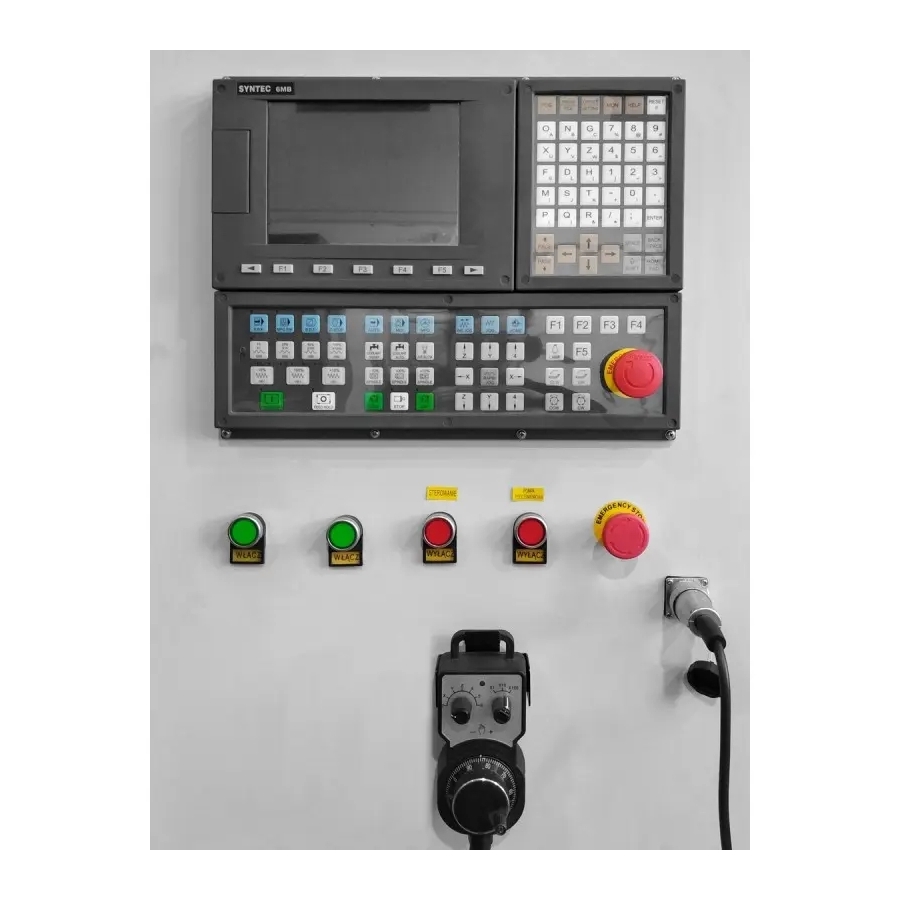

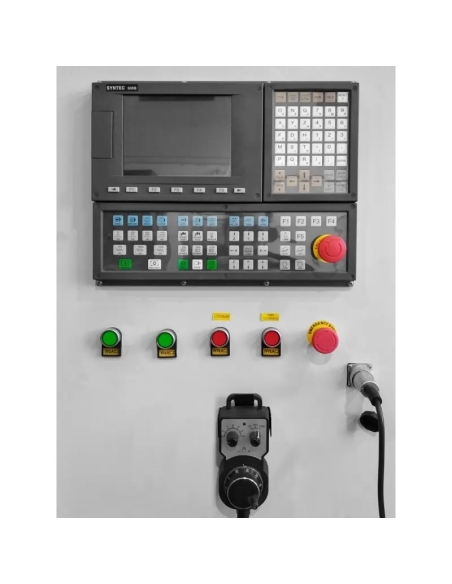

Controlul masinii se face cu un controler industrial JAPONEZ (nu chinezesc) cu manipulator si afisaj LCD
Oferim utilaje cu adevarat conforme CE UE DTR - certificate de cei mai buni din UE.
Alegand marca CORMAK alegi precizia prelucrarii si o durata lunga de viata, linistea si siguranta ta sau a angajatilor.
Nu apelam la firme externe, avem propriul service (servicii in garantie/post-garantie/instruiri/puneri in functiune/prezentari de masini) la sediul nostru CORMAK
Parametri tehnici
| Suprafata de lucru | 2100x3300 mm |
| Axa Z | 350 mm |
| Constructie | Brat - turnare din fonta / masa - otel sudat |
| Actionari | motoare servo hibride |
| Masa | hibrida |
| Puterea axului | 9 kW |
| Ax | HQD racit cu aer (optional ceata de ulei) |
| Turatie ax | de la 6000 la 24000 rpm |
| Alimentare | 400 V, aer comprimat min. 8 bar |
| Precizia de repozitionare | 0,01 mm |
| Ghidare liniara | sine trapezoidale, carucioare Hiwin |
| Fixarea materialului | vacuum, hibrida |
| Pompa de vacuum | (optiune) 7,5 kW, 4 sectiuni de vacuum independente |
| Software | UCanCAM V13 in versiunea in limba polona (optiune) |
| Dimensiuni | 4070 x 2870 x 1950 mm |
| Greutate | 2050 kg |
Dotari
-
- Ax racit cu aer, versiunea Premium
- Servomotoare hibride AC Yaskawa
- Portal inaltat pe axa Z la 350 mm
- Masa de vacuum - 4 sectiuni de vacuum independente + masa cu canale in T pentru fixarea manuala a materialului (cleme incluse)
- Senzor de masurare a sculei in set
- Scule, set de pensete, picioare de nivelare si alte accesorii
- Control SYNTEC
- Set de scule: freze, burghie, portscule
| ECHIPAMENTE OPTIONALE: | PRET NET |
| Software UCanCAM V13 in limba polona | 1 190,00 zł |
| Software UCanCAM V13 PRO in limba polona | 3 190,00 zł |
| Punere in functiune si instruire la sediul clientului | 3 500,00 zł |
| Pompa de vacuum 5,5 kW | 4 900,00 zł |
| Pompa de vacuum 7,5 kW | 5 600,00 zł |
| Bariere de siguranta conforme CE (pret pentru 1 latura) | 600,00 zł |
| Cortine luminoase - laser conforme CE | 6 300,00 zł |
| Extindere garantie cu 12 luni - cost +15% din pretul net al echipamentului | |
| Extindere garantie cu 24 de luni - cost +30% din pretul net al echipamentului | |
| Extindere garantie cu 36 de luni - cost +45% din pretul net al echipamentului | |
Descarcarea si amplasarea masinii sunt in sarcina clientului.
Stecherul de alimentare este in responsabilitatea clientului din cauza diferitelor prize 16A / 32A
