Masa de lucru

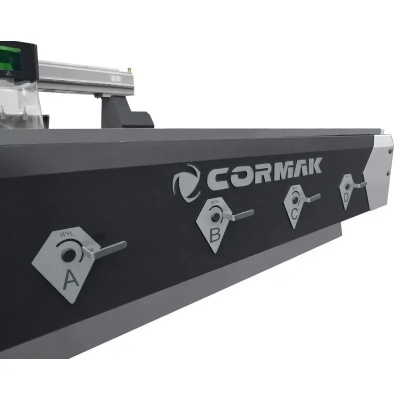

Masa sectionata cu PATRU sectiuni independente cu vacuum, realizata din placi HPL rigide si rezistente,
Fiecare sectiune are orificii prin care, printr-un sistem de tevi, este condus vacuumul de la pompa de vid,
Orificiile principale din masa cu vacuum au capace, datorita carora pot fi fixate diferite formate de materiale,
Suprafata mesei de lucru este acoperita cu o retea de canale, care permite distribuirea uniforma a vacuumului pe intreaga suprafata,
Are caneluri care permit si fixarea manuala a materialului.

Electromotor HQD

Electromotor fara perii al unui producator renumit, de inalta clasa, cu puterea de 5,5 kW, alimentat prin invertor, cu protectie la suprasarcina.
Electromotor frezor echipat cu un sistem inovator de racire CU AER.
Adaptat pentru schimbarea automata a sculelor, ceea ce scurteaza timpul de prelucrare prin eliminarea opririlor pentru schimbarea manuala a frezei.
Automatizarea permite utilizarea tuturor sculelor in procesul de productie fara a fi necesara calibrarea si oprirea ciclului de productie.

Actionare

Motoare servo Leadshine de inalta clasa, economice, cu puterea de 1500W si cuplu mare de mentinere (dublu pe axa Y),

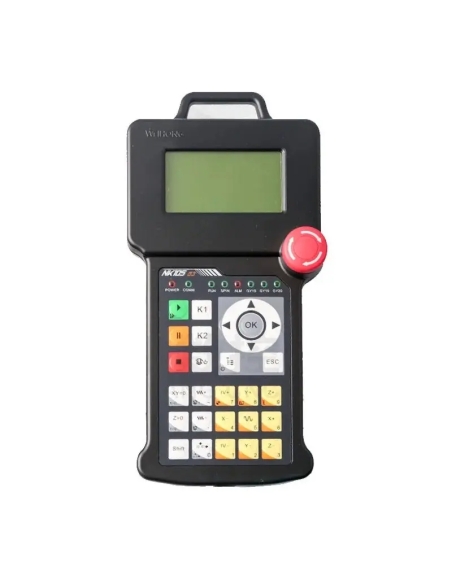

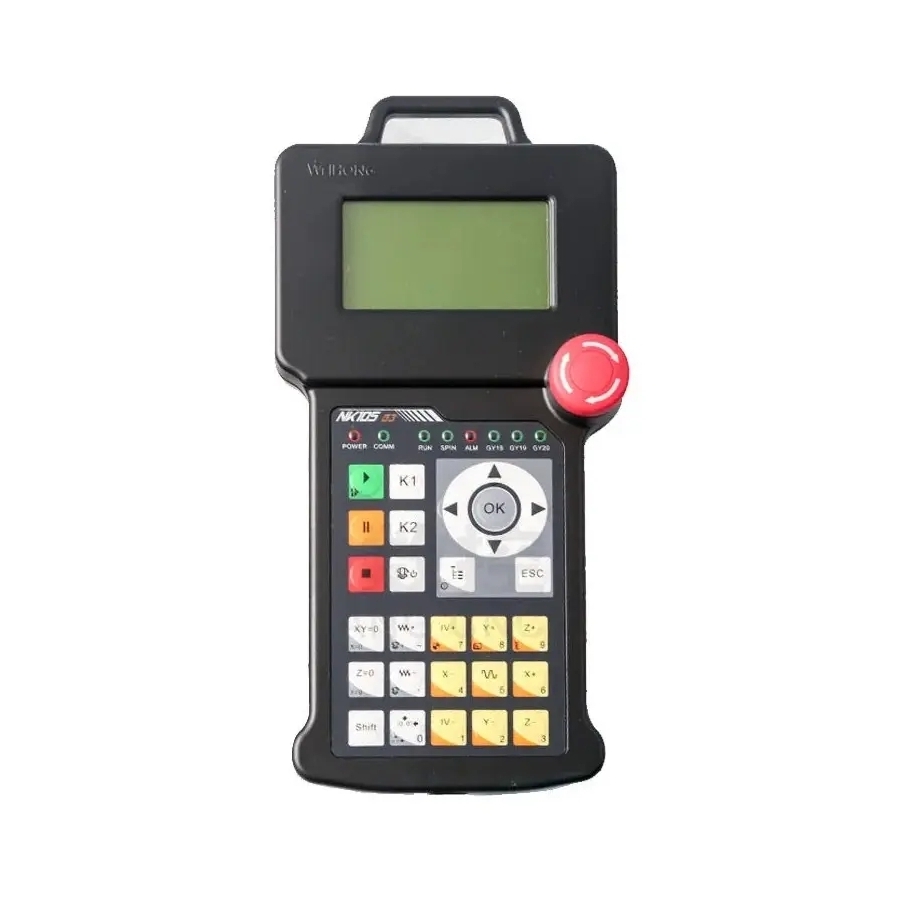

Controlate prin controlerul digital NK-105 G3, asigura o prelucrare de calitate excelenta pastrand viteze ridicate de lucru pe fiecare directie.
Motoare servo fara perii pentru axele X si Y transmit miscarea prin reductoare planetare de inalta clasa.
Axa Z, unde precizia de pozitionare are o importanta cheie, este actionata de un surub cu bile ranforsat.

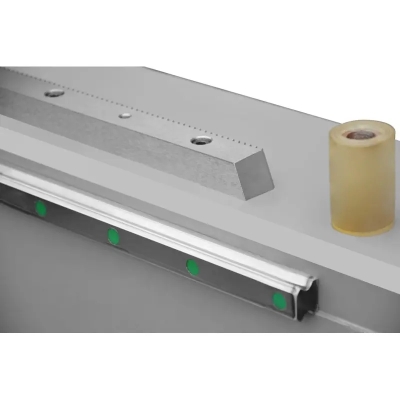

Deplasarea portii pe axele X si Y se realizeaza prin cremaliera si pinioane cu dantura inclinata, ghidate de sine HIWIN, garantand ani de functionare fara defectiuni.
Toate axele folosesc ghidaje trapezoidale profesionale HIWIN, verificate prin controale stricte si testate in fiecare etapa de montaj.
Sistem centralizat de ungere automata a elementelor mobile esentiale: carucioare si surub cu bile. Acesta economiseste timp si protejeaza componentele mobile principale.

Constructie

Constructia portii mobile este realizata din turnare din fonta, ceea ce ofera o rigiditate remarcabila si absoarbe foarte bine vibratiile din timpul prelucrarii.
Structura rigida a mesei, realizata din otel nervurat, elimina aparitia vibratiilor in timpul procesului de productie.

Magazie 8 scule + senzor de masurare a sculei

Masina este echipata cu o magazie liniara de 8 pozitii pentru scule, set de conuri ISO30 si bucse ER32.
Setul include portscule: ISO30 si bucse pentru fixarea sculelor cu dimensiuni:
1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc.
Fiecare freza CNC este echipata cu un senzor de masurare precisa a inaltimii sculei pe axa Z, care elimina timpul necesar corectiilor dupa fiecare schimbare de scula.

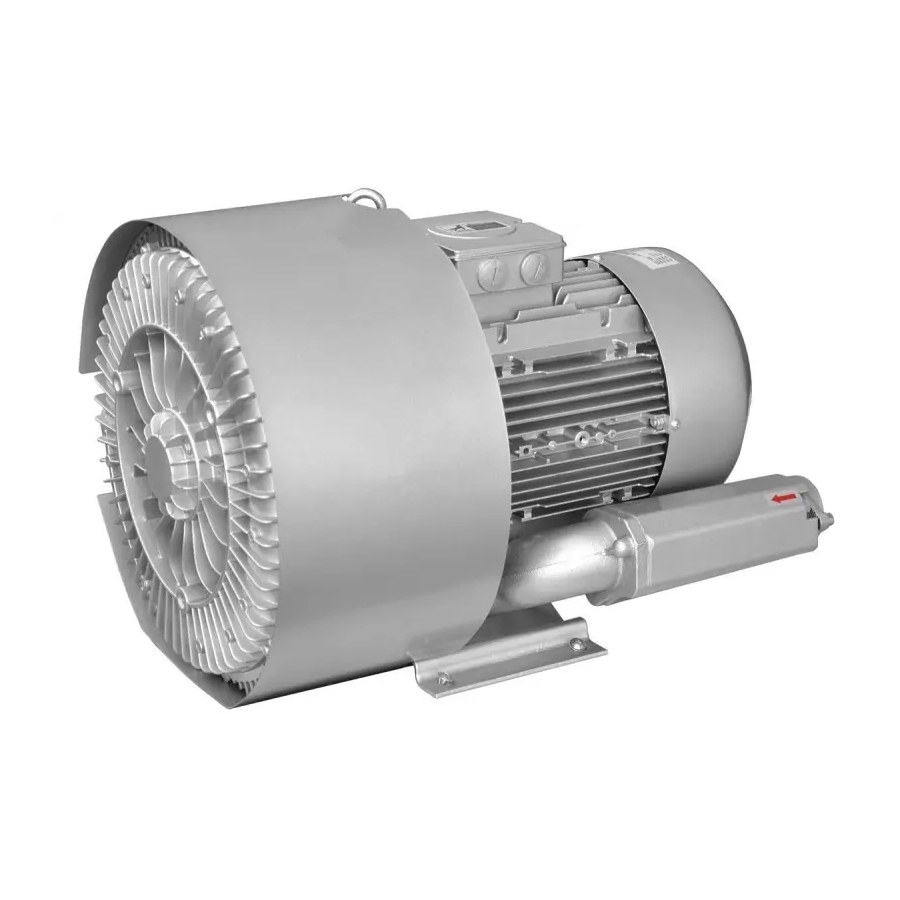

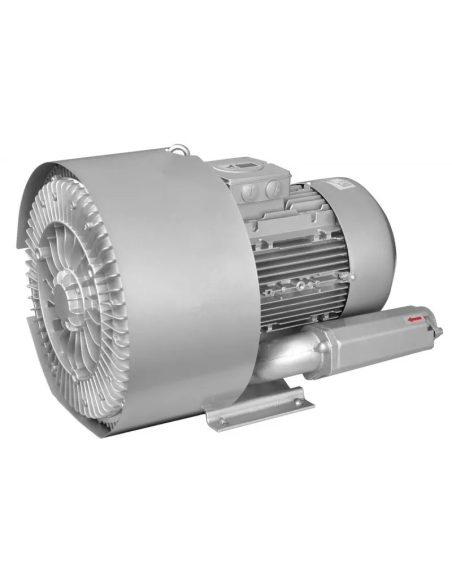

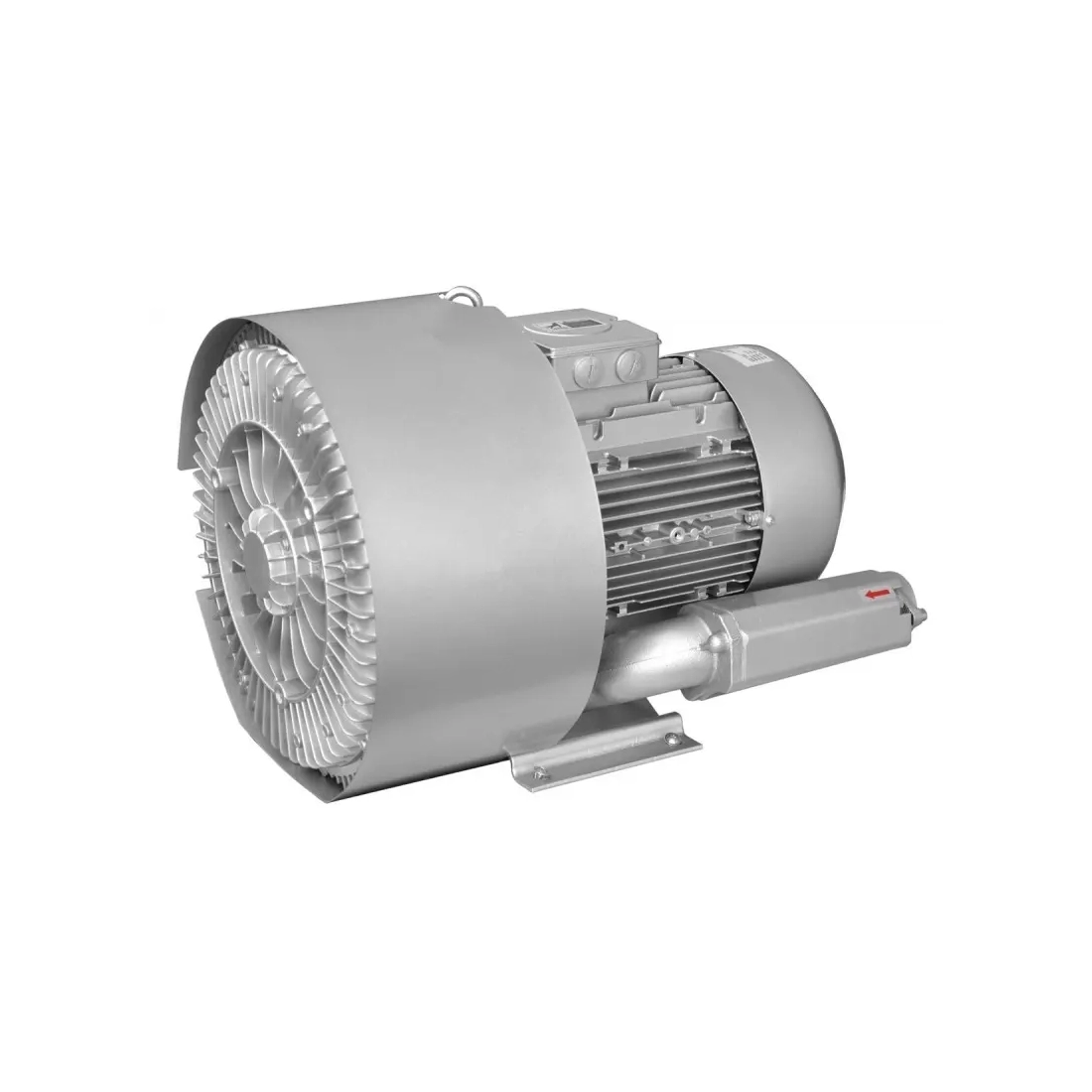

Pompa vacuum (optional) si picior colector

Utilizarea pompei de vid creste considerabil forta de fixare a pieselor prelucrate pe masa masinii, impiedicand deplasarea materialului.
4 sectiuni independente cu vacuum.
Piciorul colector, actionat pneumatic, este amplasat langa electromotor si permite conectarea oricarui sistem de extractie a spanului, pastrand zona de lucru curata, sigura si precisa.

Parametri tehnici

Masina este echipata cu functia de memorare a traseului G-code. In cazul unei defectiuni sau opriri de alimentare, reincepe lucrul de la ultimul punct fara pierderi de timp si materiale.

Echipament

• Ax racit cu aer, versiunea Premium
• Servo-motoare Leadshine de 1500W

• Portal marit pe axa Z la 300mm
• Masa de vacuum - 4 sectiuni de vacuum independente + masa cu fanta T pentru fixarea manuala a materialului
• Unelte, set de tulei, picioare nivelatoare, talpa de extractie si alte accesorii

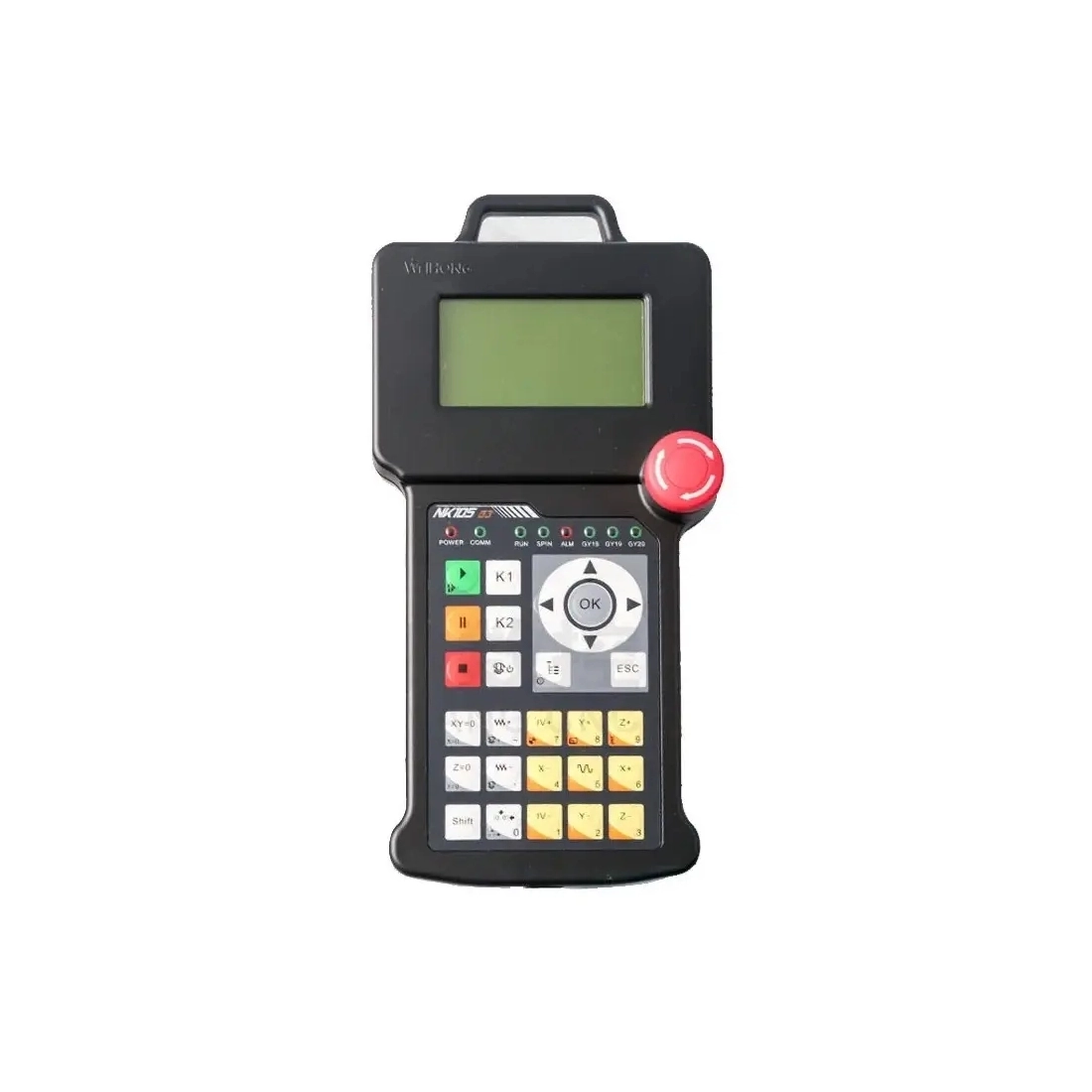

• Controler NK-105 G3
• Masina este echipata cu functia de memorare a traseului G-code (In cazul unei defectiuni sau opriri de alimentare, reincepe lucrul de la ultimul punct fara pierderi de timp si materiale.)

Software SimCNC (optional)

• software in limba romana
• calculator industrial rapid intr-o carcasa etansa

• licenta perpetua pentru SimCNC, cu optiunea de actualizare
• datorita software-ului informatizat cu mediu Windows 10, permite proiectarea si scrierea programelor in timpul lucrului pe o singura statie
• posibilitatea de a instala programul UCANCAM pe aceeasi statie si de a prelucra programele pe acea statie, ceea ce economiseste timp si sporeste eficienta
• vizualizarea procesului de prelucrare in timpul lucrului
• Masina este echipata cu functia de memorare a traseului G-code (In cazul unei defectiuni sau intreruperi de alimentare, reincepe lucrul de la ultimul punct fara pierderi de timp si materiale.)
• vizualizarea procesului de prelucrare in timpul lucrului
• mesaje de eroare care informeaza despre starea masinii
• interfata simpla, usor de utilizat, afisand parametrii de baza si permitand executia rapida a operatiunilor
• macro-uri rapide pentru efectuarea masuratorilor uneltelor cu un singur buton

Noul controler CSMIO (optional)

• potential mare de extindere
• producator roman
• controlul cu software-ul SimCNC permite controlul fin al vitezei axului, ceea ce permite o mai buna control de prelucrare
• posibilitatea pornirii axului in 2 directii

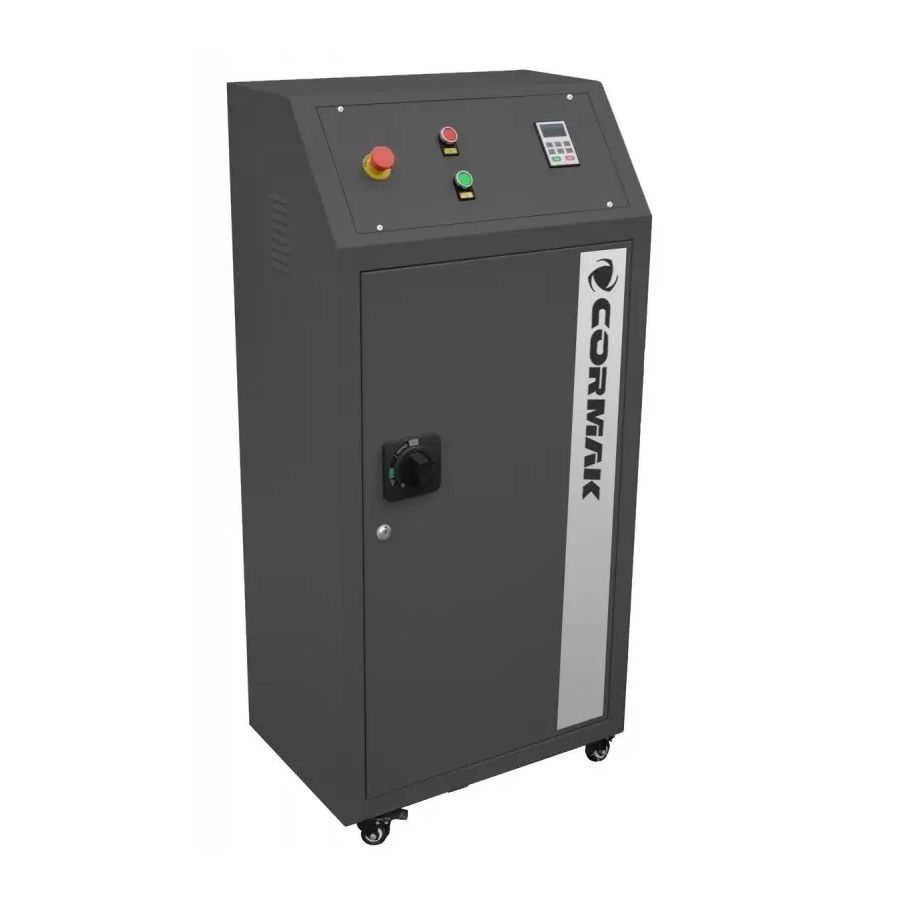

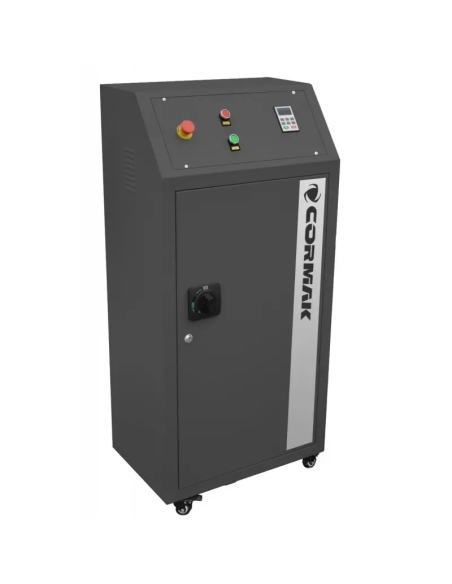

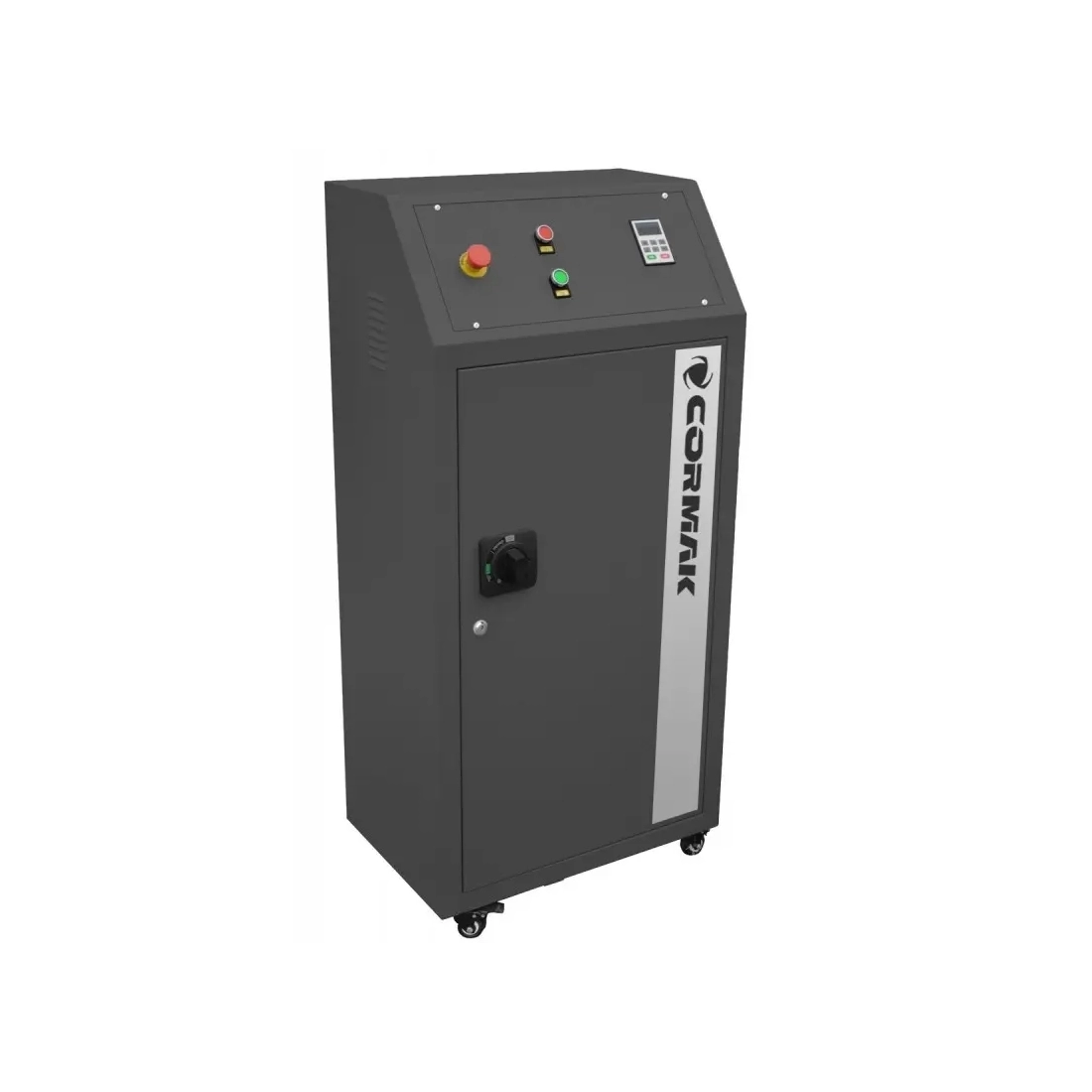

Cabinetul de control (optional)

• cabinet complet fabricat si configurat in Romania
• componente: WIELAND, EATON, Schneider, Delta, Relpol
• monitor LCD incorporat

Marirea portalului pe axa Z la 450 mm

Posibilitatea de adaugare a cetii de ulei pentru o taxa suplimentara

*Descarcarea si instalarea masinii pe responsabilitatea clientului.

*Priza de alimentare la client din cauza diferitelor prize 16a / 32a
