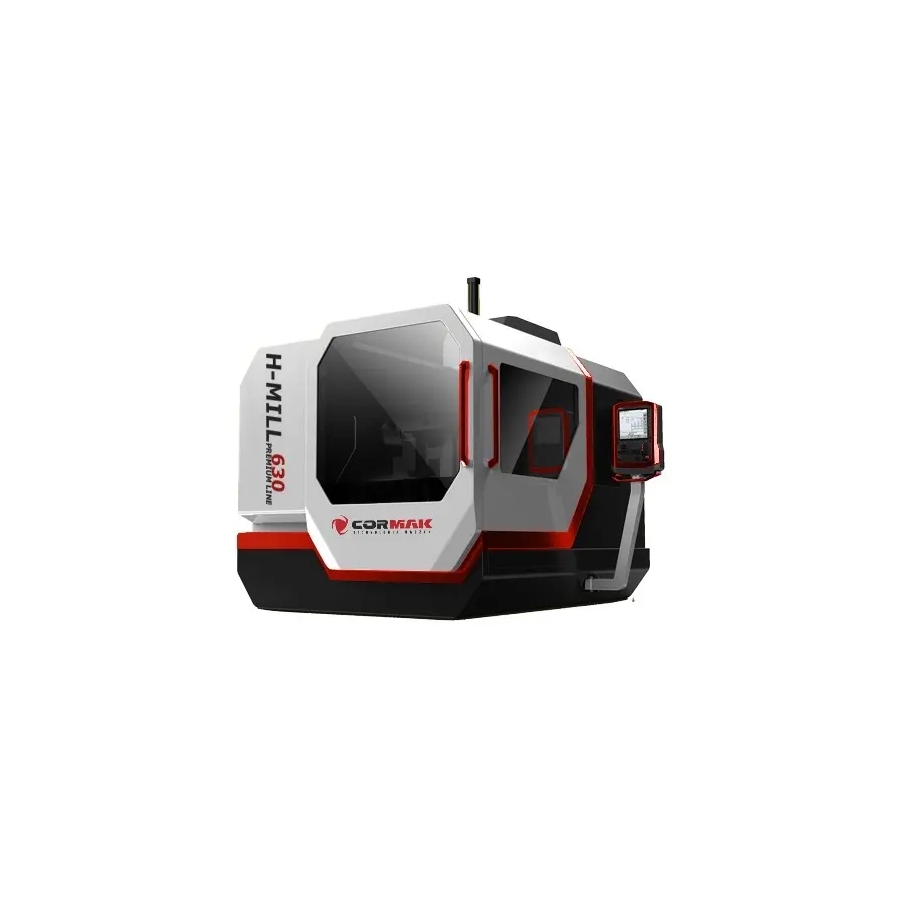

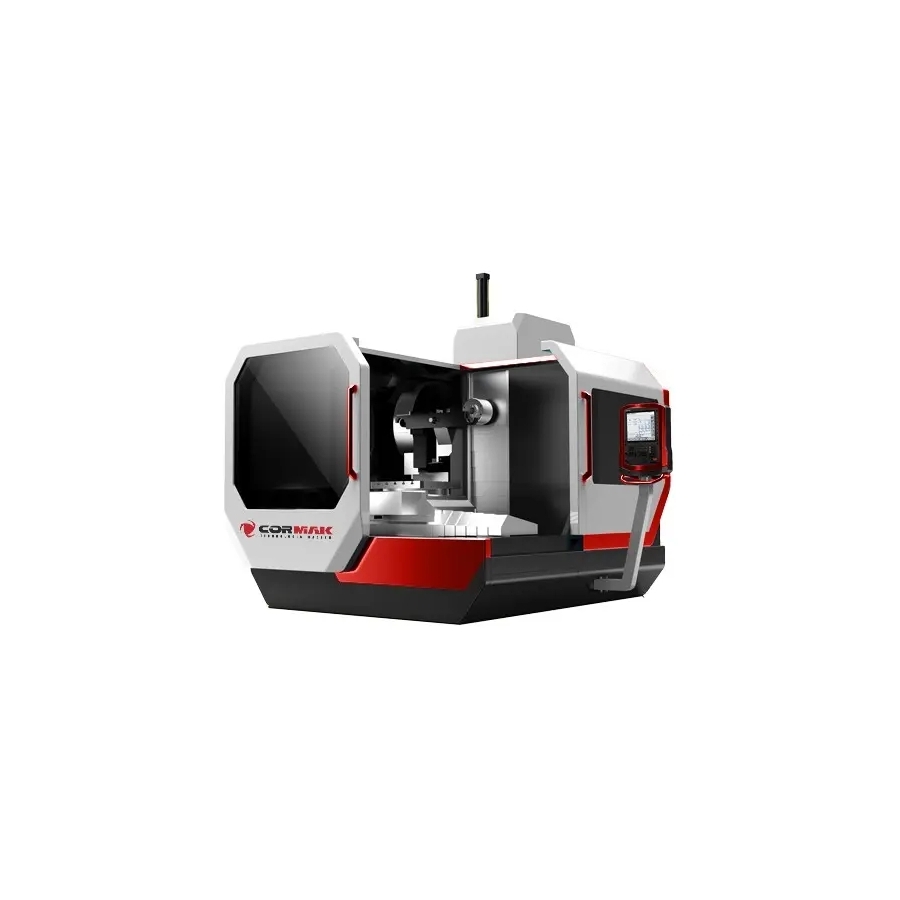

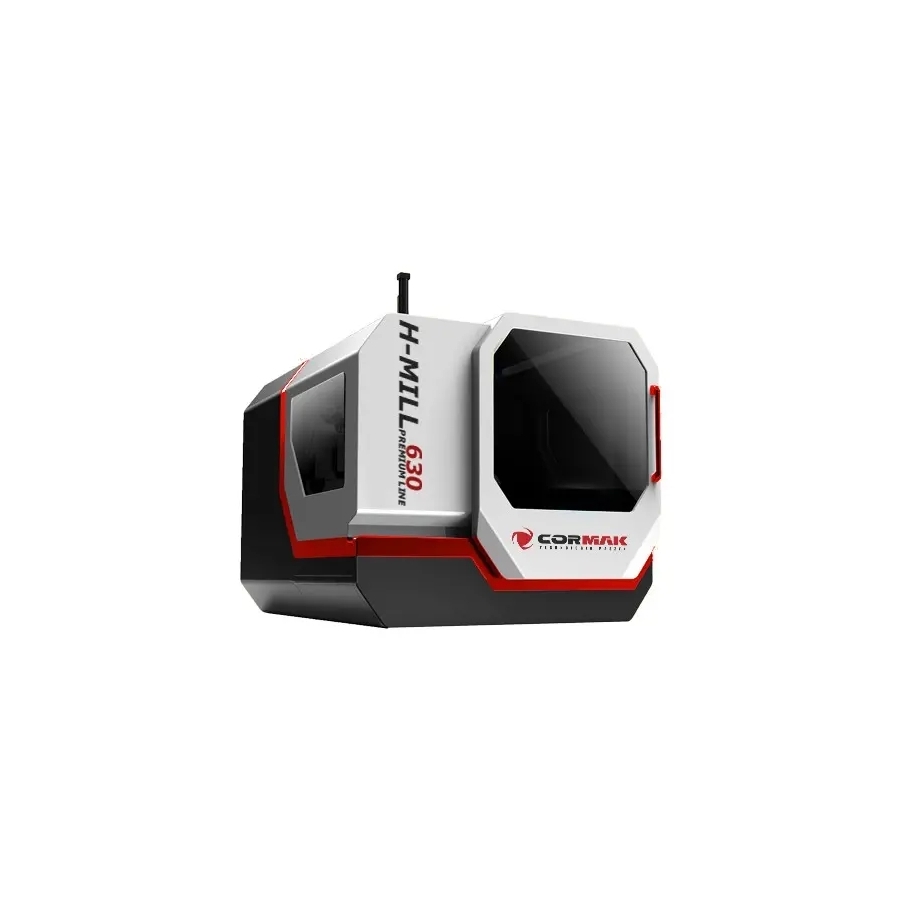

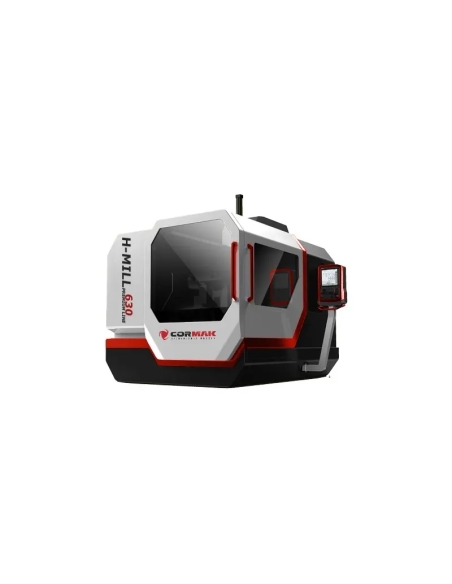

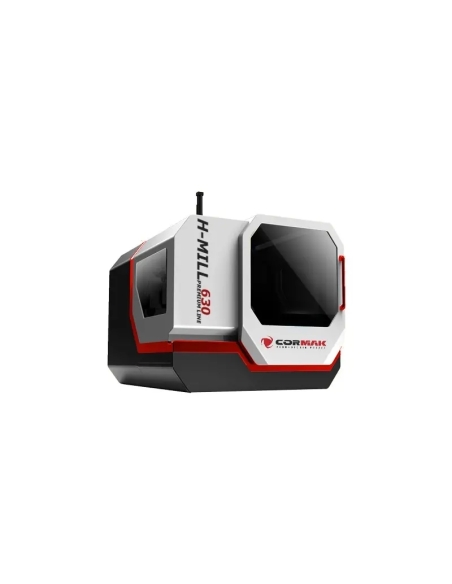

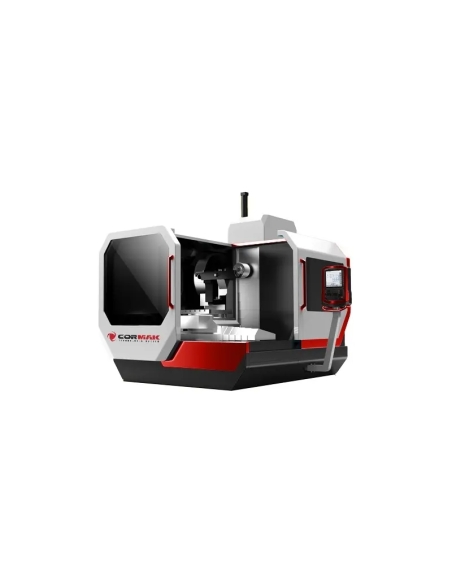

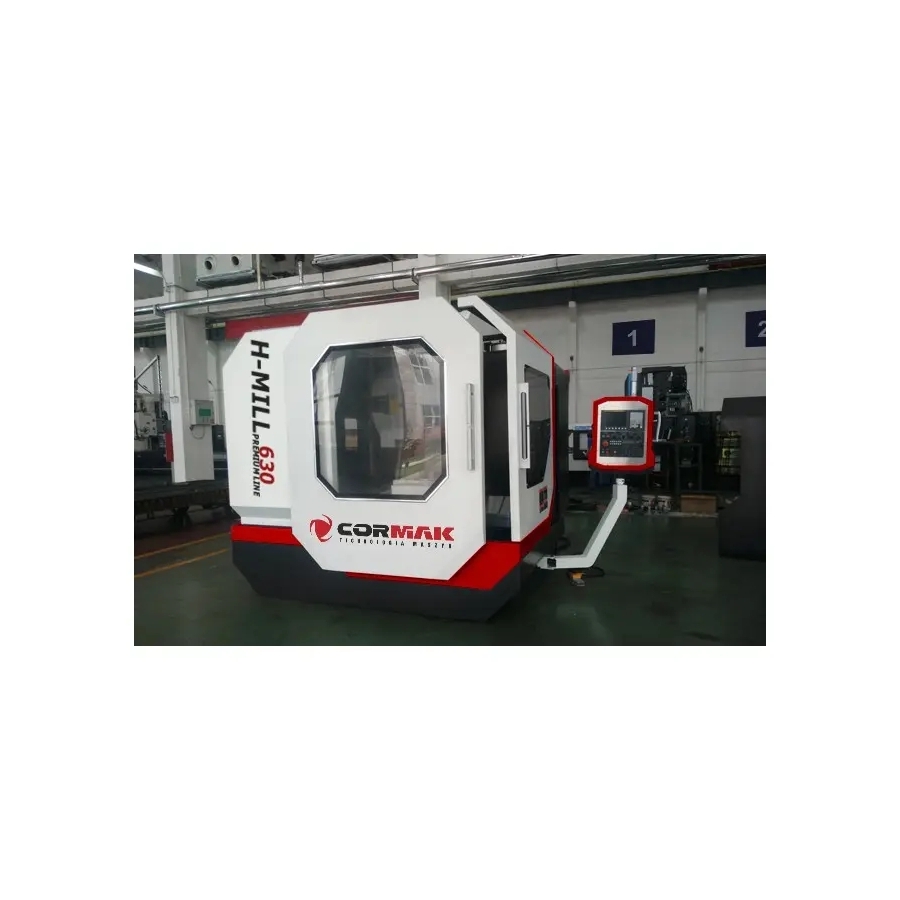

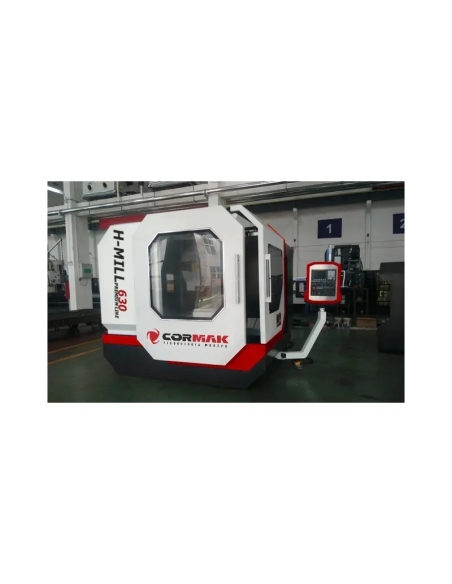

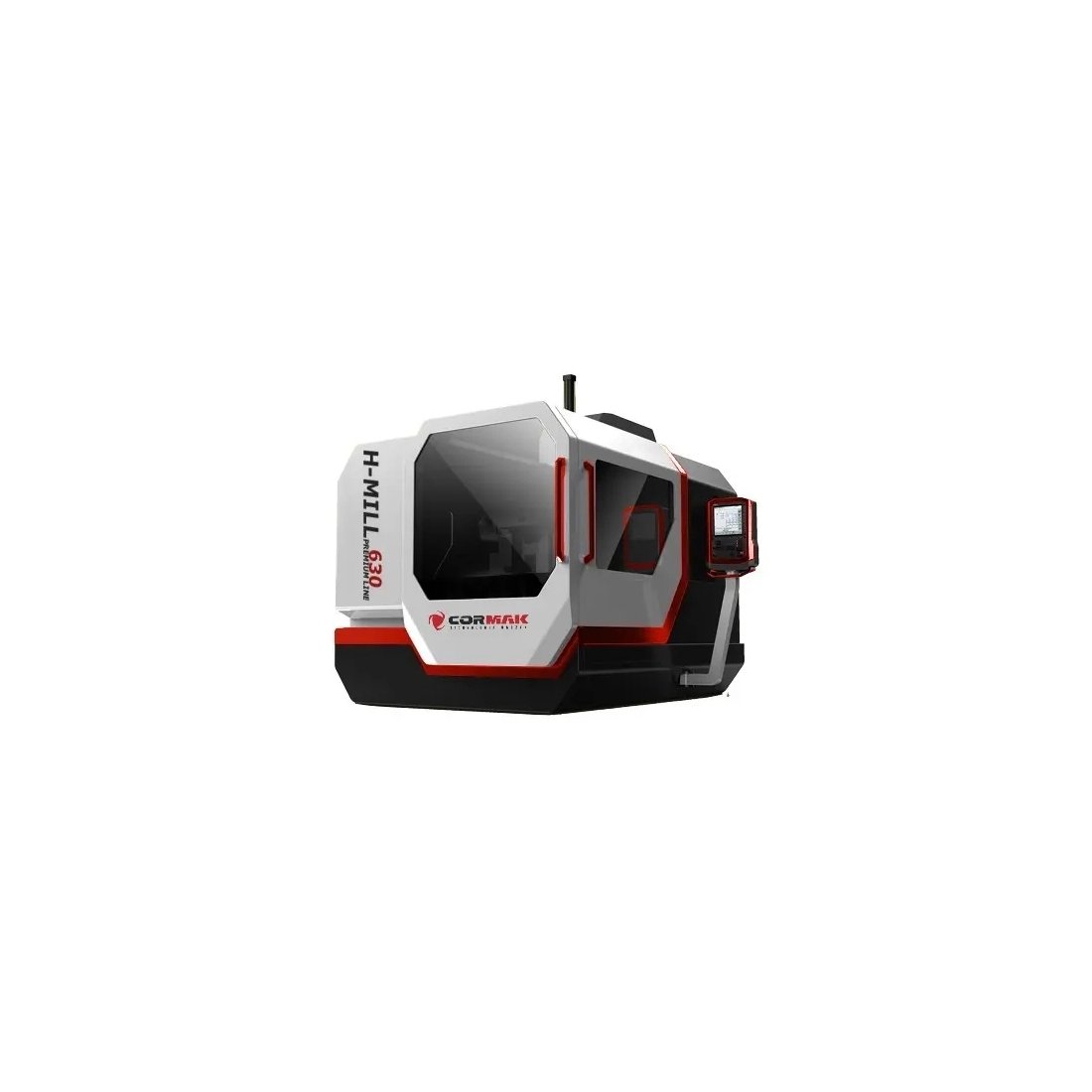

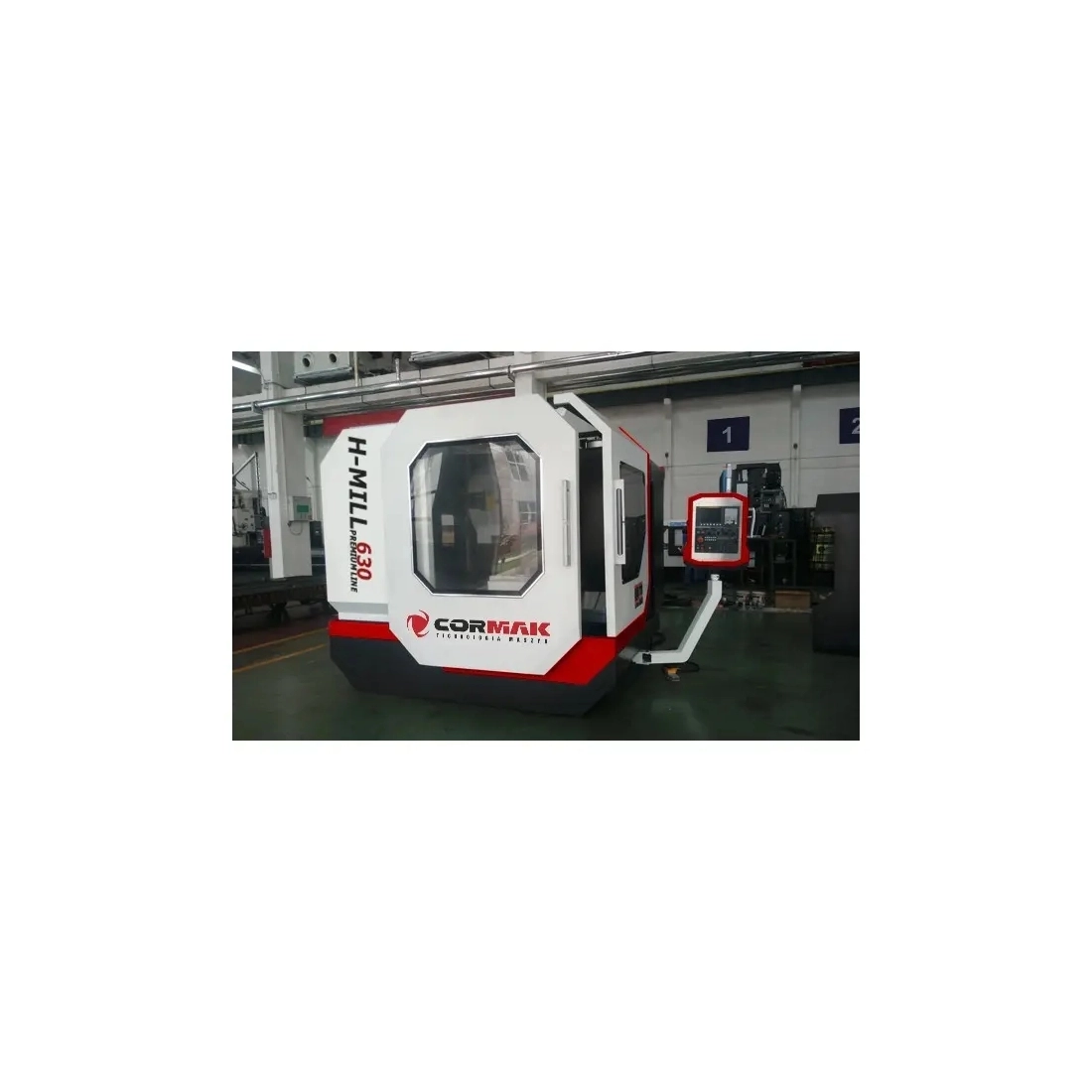

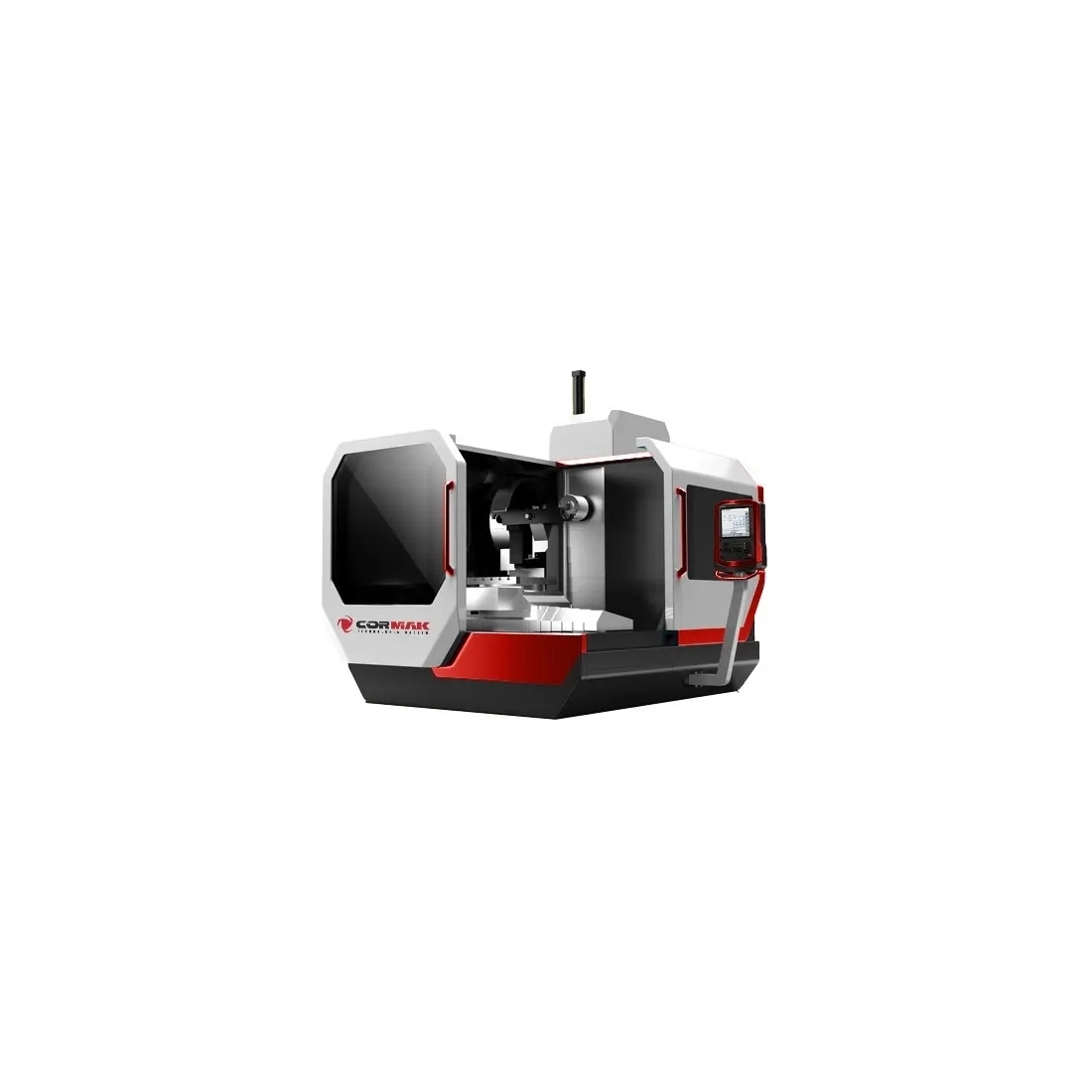

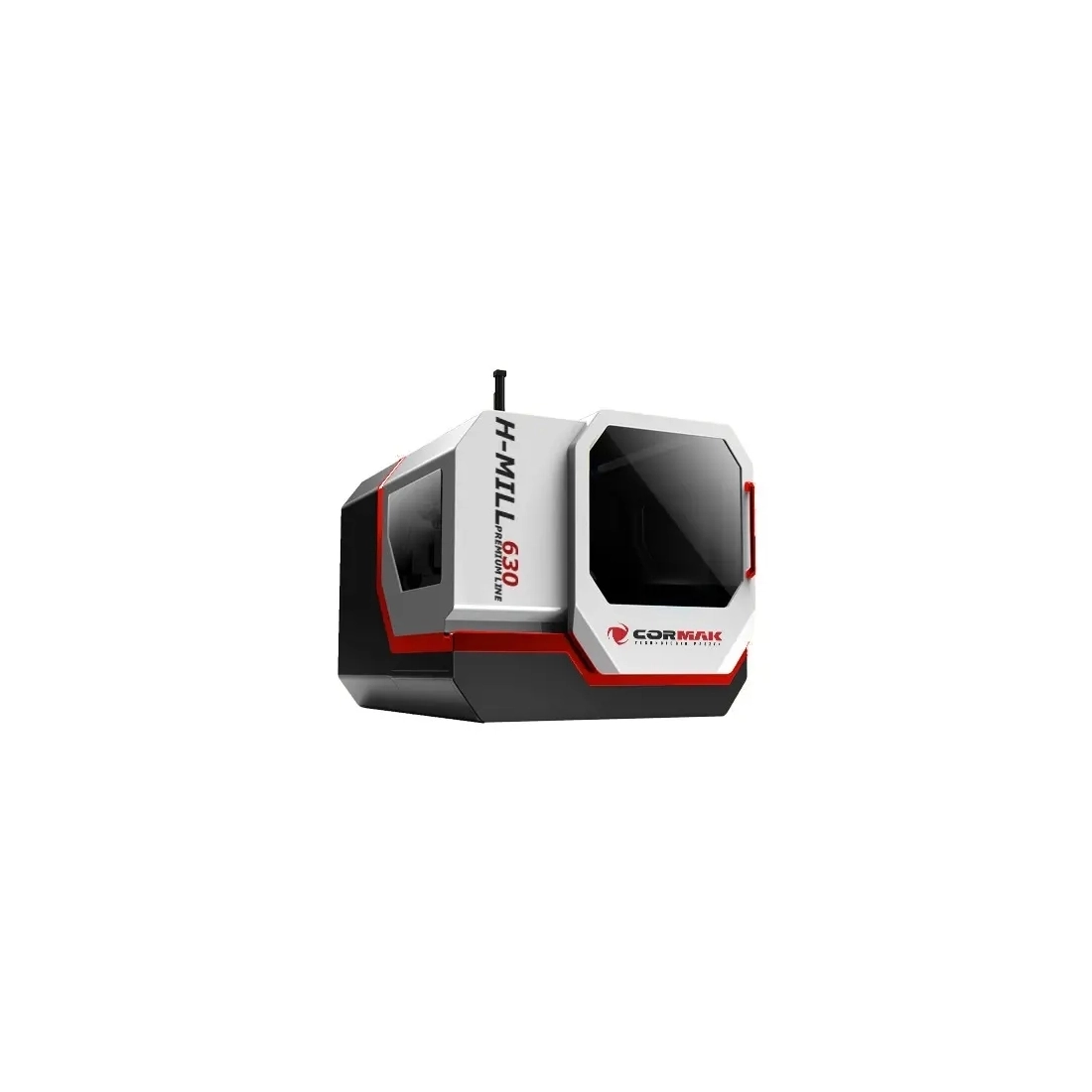

Centrul de prelucrare orizontal H-MILL 630 - precizie si eficienta in prelucrarea metalelor

Centrul de prelucrare orizontal H-MILL 630 este o masina CNC avansata, conceputa pentru prelucrari precise prin frezare si foraj in medii industriale exigente. Echipat cu control Siemens Sinumerik 808D si o constructie robusta, asigura o acuratete, fiabilitate si eficienta remarcabile, ideal pentru fabrici care cauta solutii versatile.

Avantajele principale ale centrului H-MILL 630

Centrul de prelucrare orizontal H-MILL 630 este o solutie profesionala pentru industrie, care imbina tehnologia CNC avansata cu o constructie robusta, dedicata uzinelor ce necesita calitate superioara in prelucrarea materialelor. Ca centru de frezare pentru metal, faciliteaza realizarea unor operatiuni complexe, precum frezare, foraj, filetare si prelucrare contururi, asigurand o calitate excelenta a detaliilor. Beneficiile sale principale includ:

• Precizie exceptionala in prelucrare: Acuratetea pozitionarii de ±0.0025 mm JIS si repetabilitatea de ±0.0015 mm JIS garanteaza cea mai inalta calitate a finisajului detaliilor.
• Domeniu de lucru extins: Cursa axei X/Y/Z de 800x700x750 mm si masa cu dimensiuni de 630x630 mm permit prelucrarea pieselor mari si complexe.
• Performanta superioara a arborelui: Gama de rotatii 2400/6000 rpm cu cap de ax BT50 permite prelucrarea diverselor materiale, de la otel la aliaje usoare.
• Control intuitiv: Sistemul Siemens Sinumerik 808D in limba poloneza cu servomotoare Siemens asigura operare facila si minimizeaza timpul de programare.
• Constructie solida: Greutatea neta de 8500 kg si dimensiunile de 2900x3200x2650 mm asigura stabilitate in timpul prelucrarii detaliilor grele cu o greutate de pana la 1000 kg
• Eficienta instrumentelor: Magazie de scule cu 24 de locuri si greutatea maxima a sculei de 15 kg grabeste schimbul de instrumente, reducand timpul ciclului de productie.
• Miscari rapide ale axelor: Avansul accelerat al axelor X/Y/Z de 32/24/32 m/min creste eficienta prelucrarii.
• Securitate sporita: Carcasa ermetica a masinii si lampile de avertizare cu 3 culori minimizeaza riscul erorilor si asigura un mediu de lucru sigur.
• Durabilitatea componentelor: Sistemul automat de lubrifiere a ghidajelor liniare reduce uzura, prelungind durata de viata a masinii.
• Racire optima: Sistemul de racire asigura stabilitate termica, protejand sculele si detaliile in timpul prelucrarilor intense.
• Versatilitate de aplicare: Dedicat pentru prelucrarile de precizie in industria mecanica, auto, aeronautica si de scule, atat in productie de serie, cat si in serie mica.
• Consum economic: Motor de 15/18.5 kW ce combina performanta inalta cu utilizarea eficienta a energiei.
• Integrabilitate cu procese tehnologice: Colaboreaza cu cicluri de prelucrare, precum frezare, foraj sau filetare, necesitand doar introducerea parametrilor de baza, fara cunostinte de coduri G.
• Automatizare avansata: Optiuni precum racirea prin arbore, sonda de scule sau transportorul de span maresc eficienta proceselor de productie.
• Posibilitate de personalizare: Set bogat de optiuni, precum controlul Fanuc Oi-TF, Sinumerik 828D, sonda de masurare a detaliilor sau software CAD/CAM, permite adaptarea masinii la cerintele specifice.
• Standardele europene de siguranta: Declaratia de conformitate CE confirma respectarea normelor stricte de siguranta la lucru.

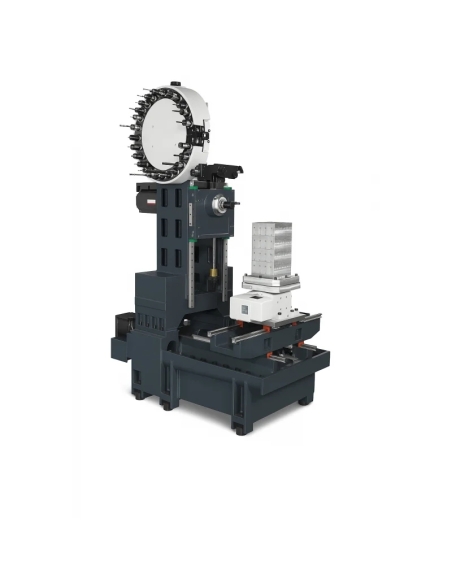

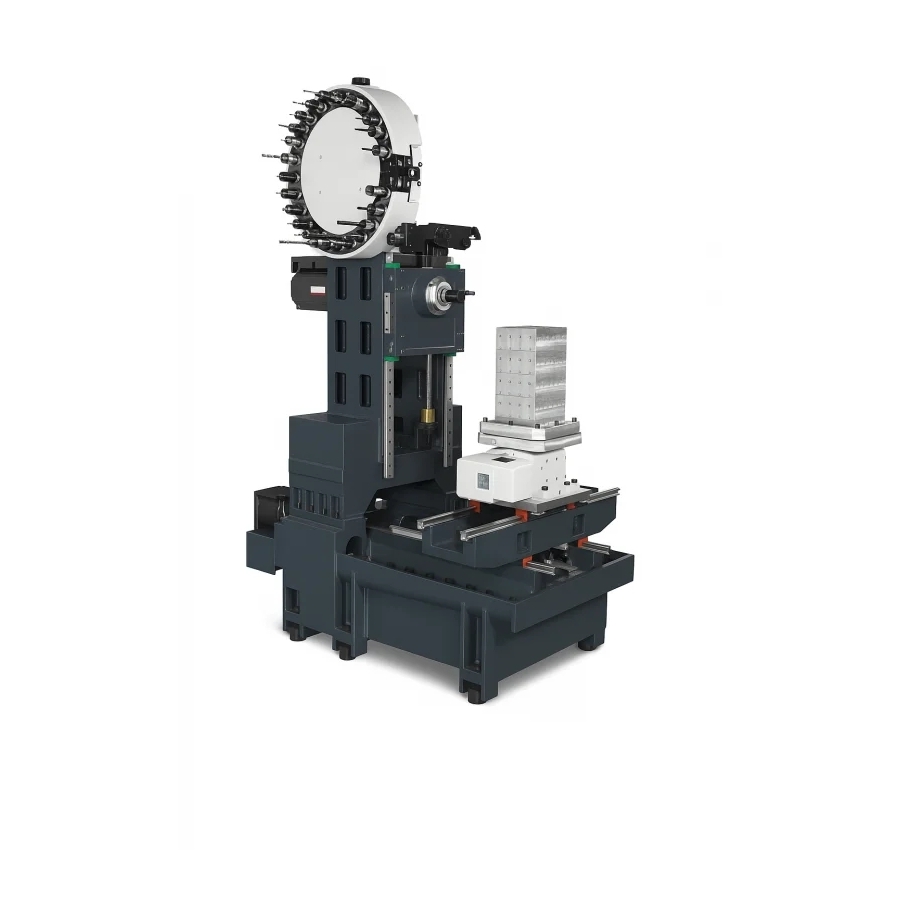

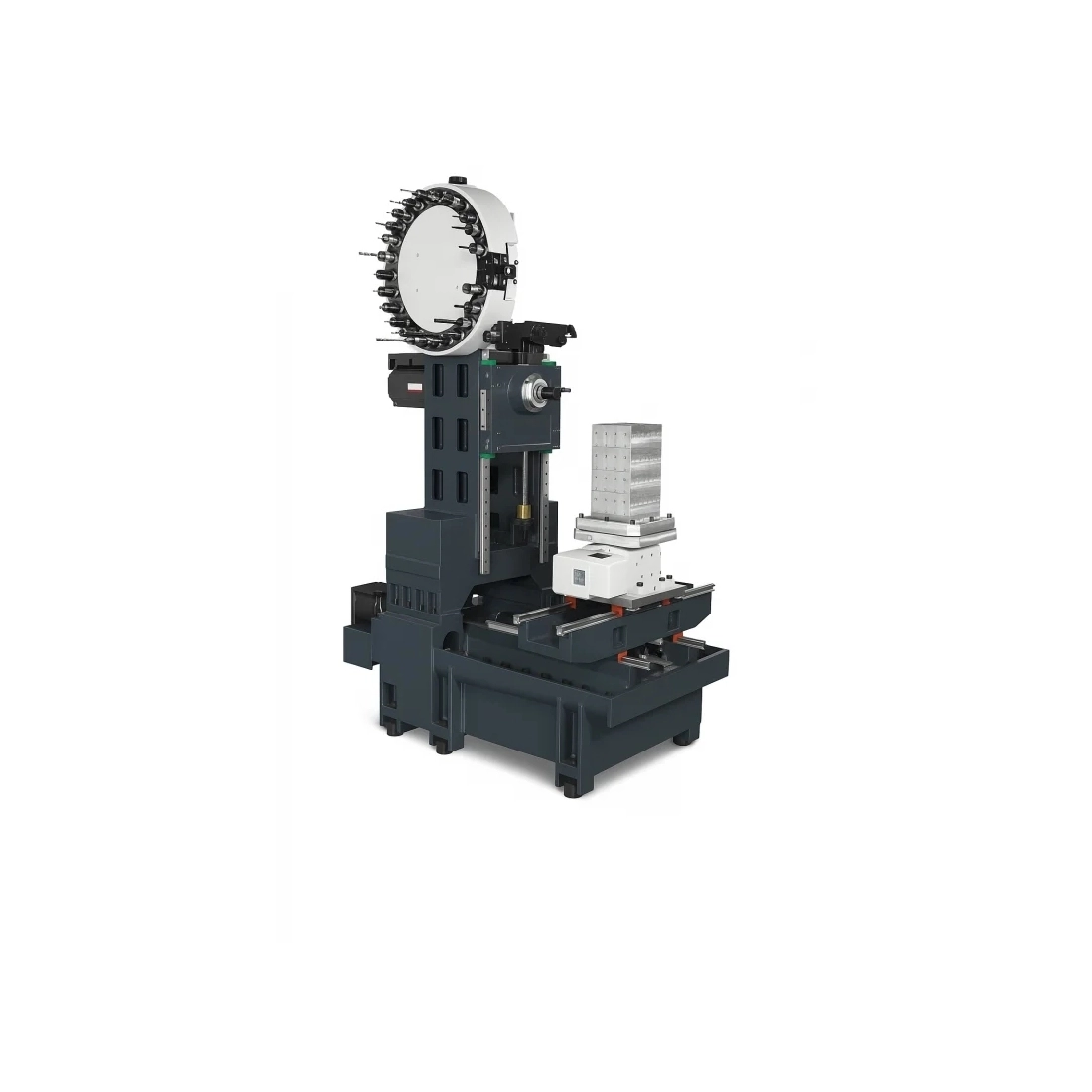

Structura si tehnologia centrului de prelucrare H-MILL 630

Centrul de prelucrare orizontal H-MILL 630 este proiectat pentru fiabilitate si precizie in conditii de productie riguroase. Elementele cheie ale constructiei includ:

• Constructia solida a masinii: Greutatea neta de 8500 kg minimizeaza vibratiile, asigurand stabilitate in timpul prelucrarii detaliilor grele.
• Arbore cu performanta ridicata: Viteza de 2400/6000 rpm cu cap BT50 ofera versatilitate in prelucrarea diverselor materiale.
• Ghidaje liniare: Asigura miscari line si o inalta precizie a pozitionarii axelor X/Y/Z.
• Magazin de scule: 24 de pozitii cu greutatea maxima a sculei de 15 kg permite schimb rapid de scule si flexibilitate operationala.
• Masa de lucru: Dimensiuni de 630x630 mm si capacitate de 1000 kg suporta prelucrarea pieselor mari.
• Servo drive-uri Siemens: Asigura miscari line si o mare acuratete a pozitionarii.
• Sistem automat de lubrifiere: Lubrifiere centralizata a ghidajelor liniare reduce uzura componentelor.
• Sistem de racire: Mentine temperatura optima, imbunatatind calitatea prelucrarii si durabilitatea sculelor.
• Carcasa ermetica: Protejeaza operatorul si mediul de lucru, asigurand siguranta si curatenie.
• Iluminare si lampi de avertizare: Iluminare cu halogen 24V si lampi de avertizare cu 3 culori sporesc vizibilitatea si siguranta.

Precizie si eficienta in lucru

Centrul de prelucrare CNC H-MILL 630 garanteaza o precizie remarcabila datorita controlului Siemens Sinumerik 808D si servo-motoarelor Siemens Ciclurile de prelucrare avansate, precum frezare, foraj, filetare si prelucrare contururi, simplifica programarea si reduc timpul de prelucrare. Miscari rapide ale axelor X/Y/Z (32/24/32 m/min) si precizia pozitionarii de ±0.0025 mm JIS si repetabilitatea de ±0.0015 mm JIS asigura o calitate si eficienta ridicate.

Aplicatiile centrului de prelucrare H-MILL 630

Centrele de prelucrare orizontale precum H-MILL 630 sunt utilizate in diverse sectoare industriale, incluzand:

• Industria mecanica: Productia de componente precise, precum carcase, inchideri si elemente de masini.
• Industria auto: Prelucrarea pieselor de motoare, cutii de viteze si elemente de suspensie.
• Industria aeronautica: Fabricarea de detalii cu cerinte ridicate de precizie si calitate a suprafetei.
• Industria de scule: Productia de matrite, stante si detalii cu geometrii complexe.
• Productie de serie si in serie mica: Ideal pentru productia de serie medie si realizarea rapida a prototipurilor in ateliere R&D.

Masina este o alegere excelenta pentru fabricile care cauta un centru de frezare pentru metal versatil si de inalta precizie.

Echipament standard

• Control Siemens Sinumerik 808D
• Siemens - 2 ani garantie
• Arbore cu 8000 rotatii
• Ghidaje liniare
• Magazin de scule cu 24 locuri
• Lampi de avertizare cu 3 culori
• Iluminat cu halogen 24V
• Carcasa ermetica a masinii
• Sistem automat de lubrifiere
• Sistem pneumatic

Echipament optional

• Control Fanuc 0i Mate
• Control Siemens Sinumerik 828D
• Masa rotativa
• Transportor de span cu surub
• Sonda de masura a sculelor
• Sonda de masurare a detaliilor
• Absorbant de ceata de ulei
• Racire prin arbore
• Pachet de start al uneltelor

Parametri tehnici

Control CNC - Siemens si Fanuc

Centrul de prelucrare orizontal H-MILL 630 ofera sisteme avansate de control CNC, precum Siemens Sinumerik 808D, Siemens Sinumerik 828D, si Fanuc Oi-TF, care asigura precizie, fiabilitate si usurinta in utilizare:

Siemens Sinumerik 808D

• Interfata intuitiva: Usor de utilizat, ideal pentru ateliere mici si utilizatori incepatori.
• Fiabilitate: Constructie rezistenta la conditii industriale dificile.
• Economic: Dedicat aplicatiilor de baza in frezare si strunjire.

Siemens Sinumerik 828D

• Putere de calcul ridicata: Permite prelucrare dinamica si manipulare a ciclurilor complexe.
• Integrare cu CAD/CAM: Faciliteaza colaborarea cu software-ul de proiectare.
• Functii avansate: Optimizarea traseelor de scule si posibilitatea de extindere cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: Fiabilitate in productia de serie si utilizarea pe termen lung.
• Cicluri avansate de frezare: Ideal pentru operatii de taiere precise, precum frezare si foraj.
• Utilizare intuitiva: Interfata clara ce accelereaza programarea.

Descarcati instructiunile Siemens Sinumerik 828/840

Descarcati instructiunile Siemens Sinumerik 808

Incredere in experienta CORMAK

Cu peste 20 de ani de experienta in furnizarea de masini CNC pentru metal, CORMAK ofera centre de prelucrare CNC de incredere si suport tehnic complet. Masinile noastre respecta standardele europene de siguranta, iar serviciul profesional de garantie si post-garantie garanteaza continuitatea productiei.

• 16 ani de experienta in service-ul controalelor CNC Siemens.
• Peste 15 000 m² de spatiu de depozitare disponibil pentru aproximativ 12 000 de masini si echipamente.
• Oferim service profesional de garantie si post-garantie.
• Alegand CORMAK, ai siguranta unei achizitii intr-o firma poloneza cu certificari europene de siguranta.

Intreaba detalii sau programeaza o prezentare a masinii! Contacteaza-ne
