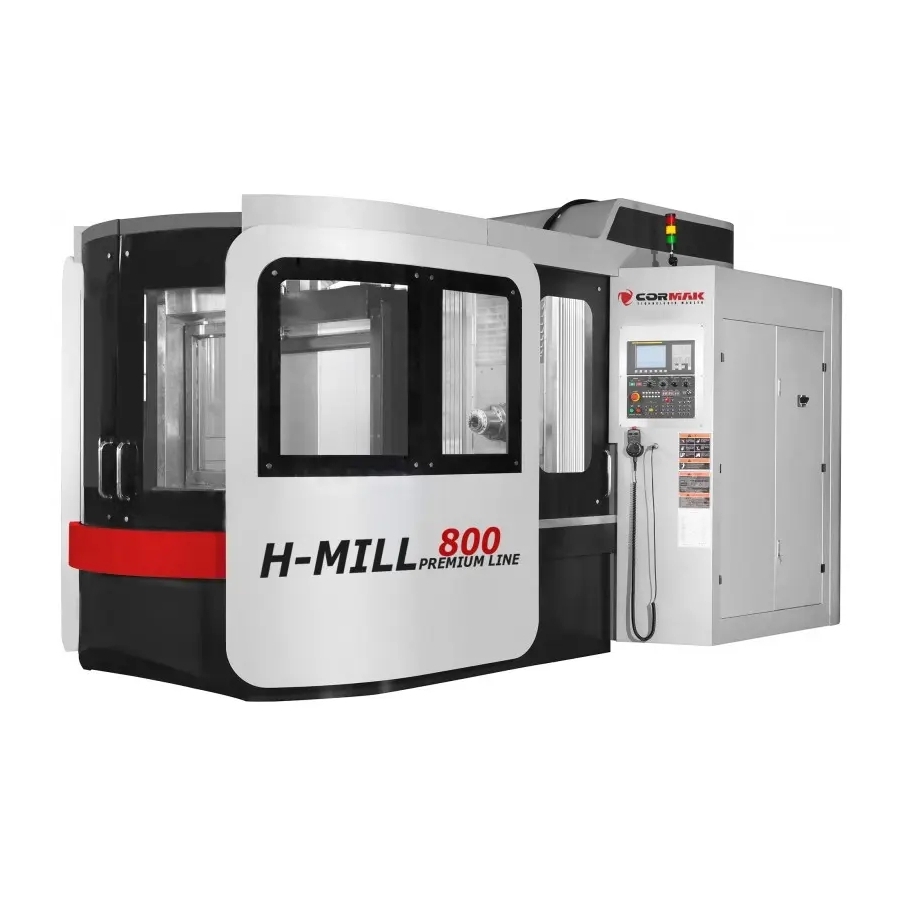

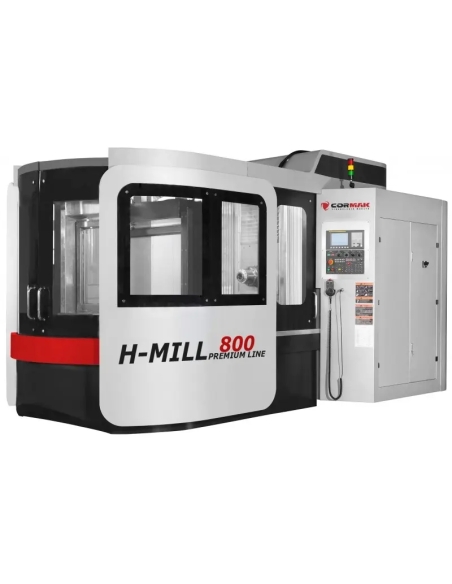

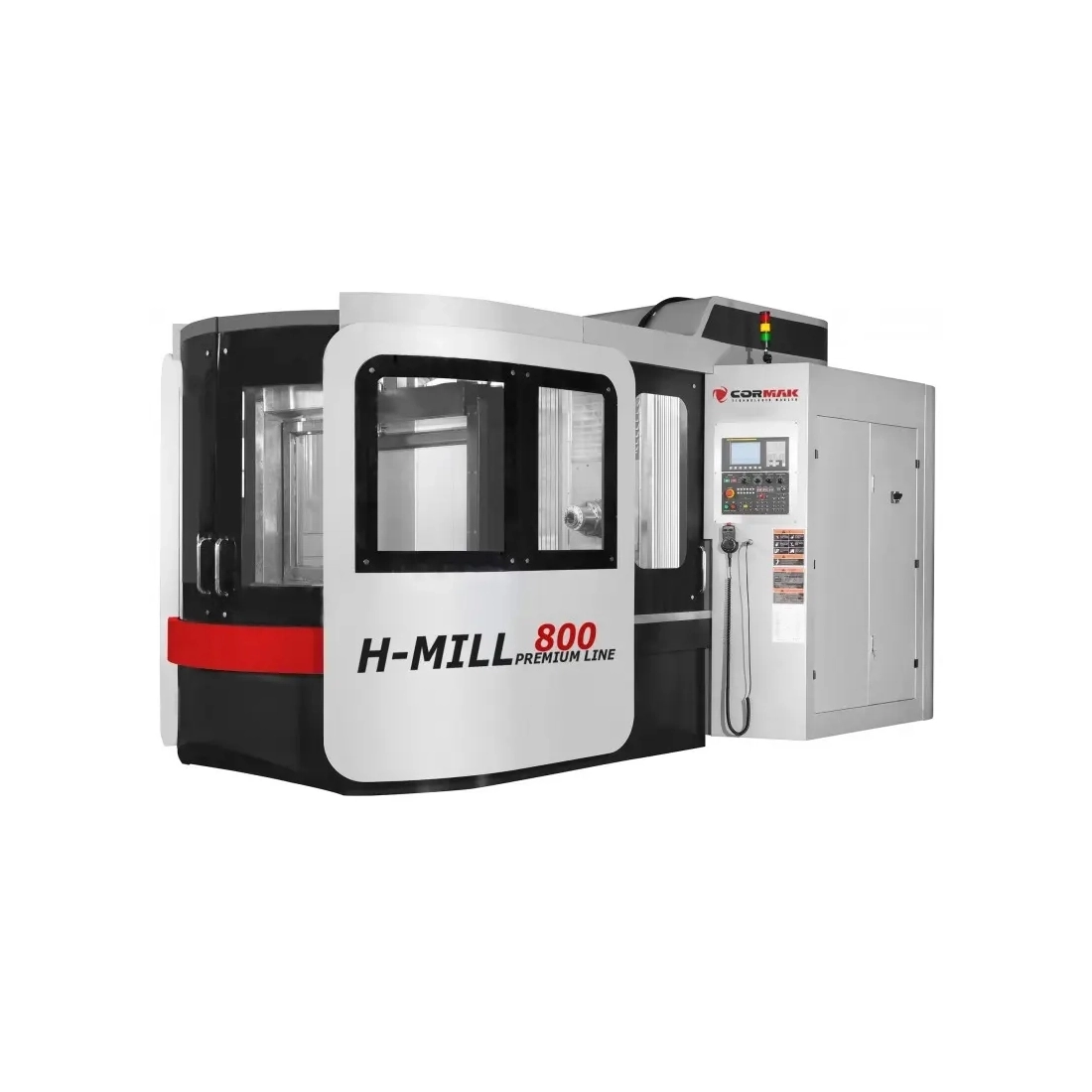

Centru de prelucrare orizontală CORMAK H-MILL 800 pentru prelucrare CNC

Centrul de prelucrare orizontală H-MILL 800 este o mașină CNC avansată, proiectată pentru prelucrarea metalului cu precizie și randament ridicat în aplicații industriale exigente. Datorită construcției robuste, sistemelor moderne de comandă CNC și componentelor de calitate, acest centru de frezare pentru metal asigură fiabilitate și eficiență în orice unitate de producție.

Principalele avantaje ale centrului de prelucrare H-MILL 800

Centrul de prelucrare orizontală H-MILL 800 se evidențiază prin soluții tehnologice moderne, care se traduc în beneficii reale pentru utilizator. Avantajele principale sunt:

• Precizia prelucrării: acuratețe de poziționare ±0.005 mm (JIS) și repetabilitate ±0.003 mm (JIS) pentru o calitate excelentă a pieselor.
• Productivitate: avans rapid 24 m/min și un arbore principal cu turație 35-4500 rpm, care permit prelucrarea rapidă a seriilor mari.
• Versatilitate: magazie de scule cu 32 de poziții și opțiune de extindere cu axa a 4-a pentru prelucrarea elementelor complexe.
• Fiabilitate: construcție solidă cu greutatea de 20 000 kg și servoacționări Siemens, pentru stabilitate chiar și la utilizare intensivă.
• Ușurință în utilizare: comenzi intuitive Siemens sau Fanuc, care simplifică programarea și operarea mașinii.

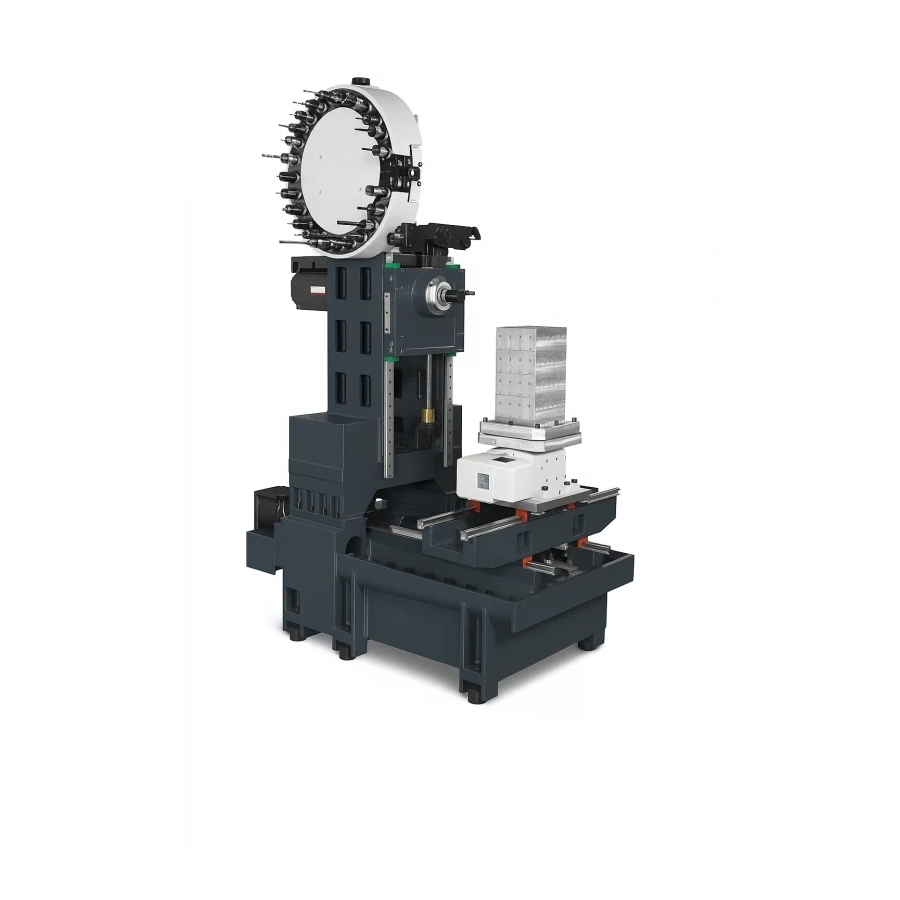

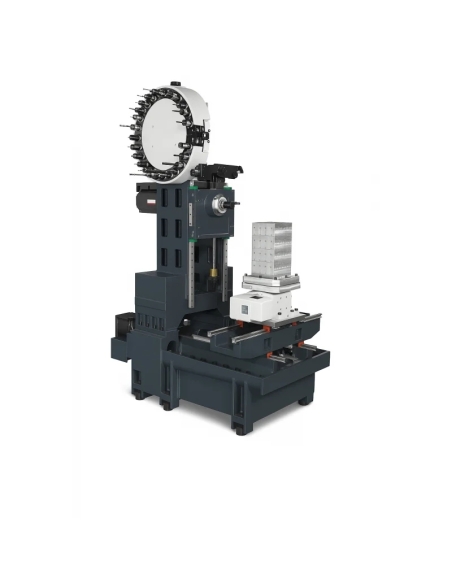

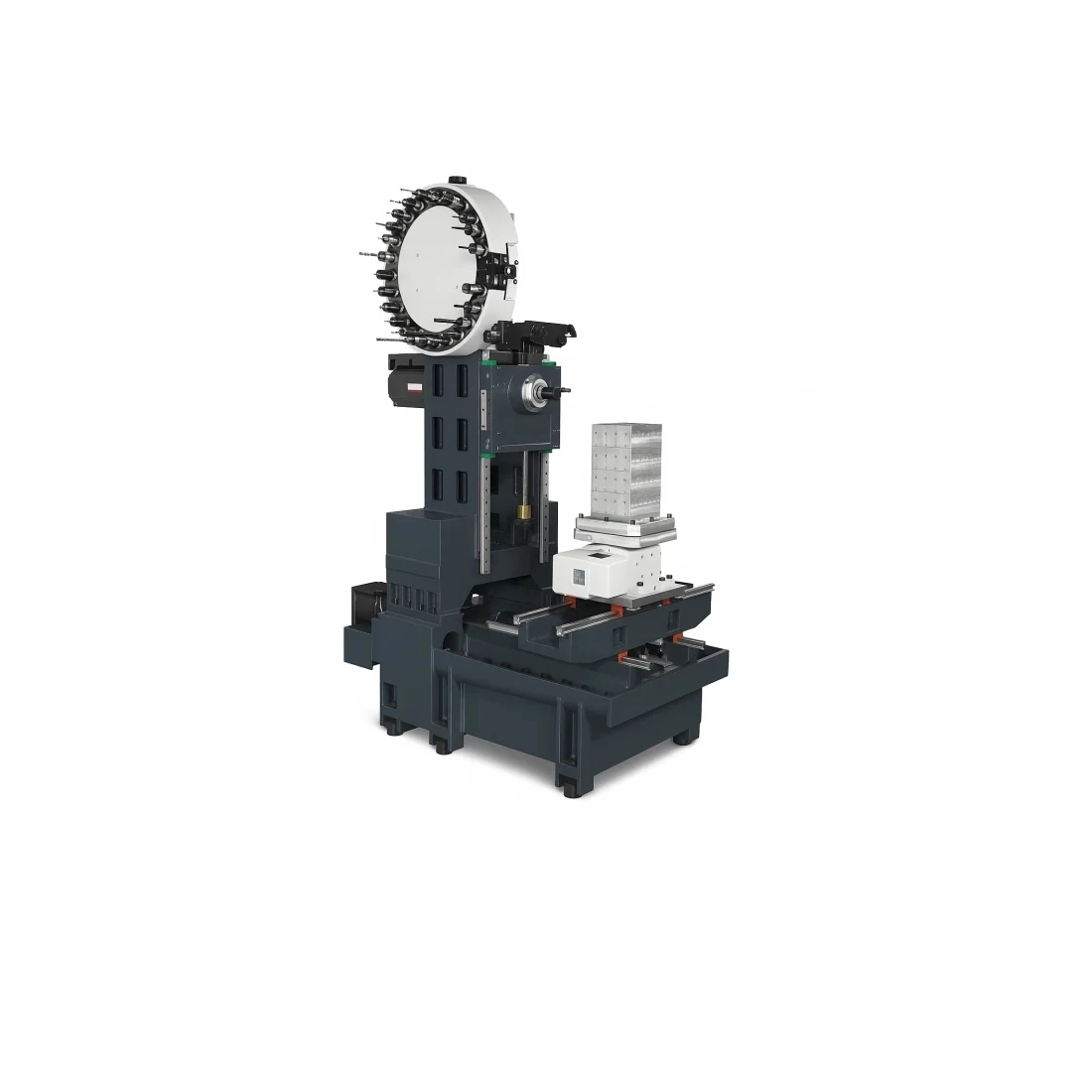

Construcția și tehnologia centrului de prelucrare H-MILL 800

Centrul de prelucrare CNC H-MILL 800 a fost conceput pentru durabilitate și funcționare sigură în mediul industrial. Elementele constructive principale includ:

Construcția batiului și a mesei

Batiul robust, realizat din fontă de înaltă calitate, oferă rigiditate excelentă și amortizare a vibrațiilor. Masa cu dimensiuni 800x800 mm și sarcină maximă 2000 kg permite prelucrarea pieselor mari și grele.

Arborele principal și antrenarea

Arborele principal cu putere 22/26 kW și turație de până la 4500 rpm, cu con BT50, garantează o capacitate mare de așchiere. Sistemul de răcire și ungerea automată contribuie la o durată de viață îndelungată a componentelor.

Ghidaje și acționări

Ghidajele liniare și servoacționările Siemens asigură mișcări fluide pe axele X, Y, Z, cu curse de 1200x1000x1000 mm, și reduc la minimum riscul erorilor de poziționare.

Magazia de scule

Magazia pentru 32 de scule, cu greutatea maximă a sculei de 25 kg, permite schimbarea rapidă, crescând eficiența proceselor de producție.

Precizie și eficiență în lucru

Centrul CNC H-MILL 800 a fost proiectat pentru precizie și productivitate maxime. Cu o acuratețe de poziționare de ±0.005 mm și repetabilitate de ±0.003 mm, mașina este ideală pentru piesele care necesită cea mai înaltă calitate. Avansul rapid de 24 m/min și comenzile CNC avansate Siemens sau Fanuc permit optimizarea traiectoriilor sculei, reducând timpul de prelucrare și consumul de material.

Aplicații ale centrului de prelucrare H-MILL 800

Centrul de frezare pentru metal H-MILL 800 este utilizat în numeroase ramuri industriale, precum:

• Industria auto: producția componentelor de precizie pentru motoare, cutii de viteze și sisteme de suspensie.
• Industria aeronautică: prelucrarea pieselor cu geometrie complexă din aluminiu, titan și oțel inoxidabil.
• Construcția de mașini: fabricarea pieselor pentru utilaje industriale, matrițe de injecție și ștanțe.
• Energetică: producția componentelor pentru turbine și a altor elemente cu cerințe tehnice ridicate.

Datorită versatilității și posibilităților de extindere, centrul de prelucrare CNC este potrivit pentru fabricile care necesită soluții fiabile și flexibile.

Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Centrul de prelucrare orizontală H-MILL 800 oferă comenzi CNC profesionale de la mărcile consacrate Siemens și Fanuc, asigurând precizie, productivitate și operare facilă. Aceste sisteme sunt potrivite atât pentru ateliere mai mici, cât și pentru aplicații industriale solicitante.

Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază

Siemens Sinumerik 808D este o comandă CNC economică, dedicată frezelor CNC pentru metal din clasa de bază. Sistemul oferă:

• Operare intuitivă: interfață grafică simplă, care facilitează programarea și configurarea.
• Fiabilitate ridicată: construcție robustă, rezistentă la condiții dificile de lucru.
• Compatibilitate largă: dedicată mașinilor cu cerințe tehnologice standard.

Siemens Sinumerik 828D – comandă avansată pentru aplicații exigente

Sinumerik 828D este o comandă CNC profesională pentru mașini CNC pentru metal care necesită precizie și performanță superioare. Caracteristicile principale includ:

• Putere mare de calcul: procesare rapidă a datelor pentru prelucrări dinamice.
• Funcții extinse: cicluri avansate de prelucrare și optimizarea traseelor sculei.
• Integrare CAD/CAM: colaborare fără probleme cu software-ul de proiectare.

Fanuc Oi-TF – stabilitate și precizie în prelucrare

Fanuc Oi-TF este o comandă CNC fiabilă pentru mașini-unelte CNC, cunoscută pentru:

• Stabilitate în funcționare: precizie în producția de serie pe termen lung.
• Funcții avansate: suport pentru operații complexe de așchiere.
• Interfață intuitivă: programare rapidă și utilizare ușoară.

Date tehnice

Echipare standard

• SIEMENS 808D
• Servoacționări SIEMENS
• Arbore principal 4500 rpm
• Ghidaje liniare
• Magazie cu 32 de scule
• Lămpi de alarmă în 3 culori
• Iluminare
• Carcasă etanșă a mașinii
• Sistem automat de ungere
• Sistem pneumatic

Echipare opțională

• Sistem Siemens 828 / Heidenhain/Fanuc
• Răcire prin arbore 20 bar / 40 bar
• Axa a 4-a
• Evacuator de șpan tip bandă + recipient
• Separator de ulei
• Uși automate
• Palpator automat pentru măsurarea sculei
• Palpator automat pentru măsurarea piesei

Despre CORMAK

CORMAK oferă soluții pentru industrie de peste 20 de ani. Mașinile-unelte CNC respectă standarde europene de siguranță și beneficiază de o bază logistică extinsă de peste 15 000 m².

• Experiență: 16 ani în domeniul comenzilor CNC Siemens.
• Calitate: mașini conforme cu normele europene de siguranță.
