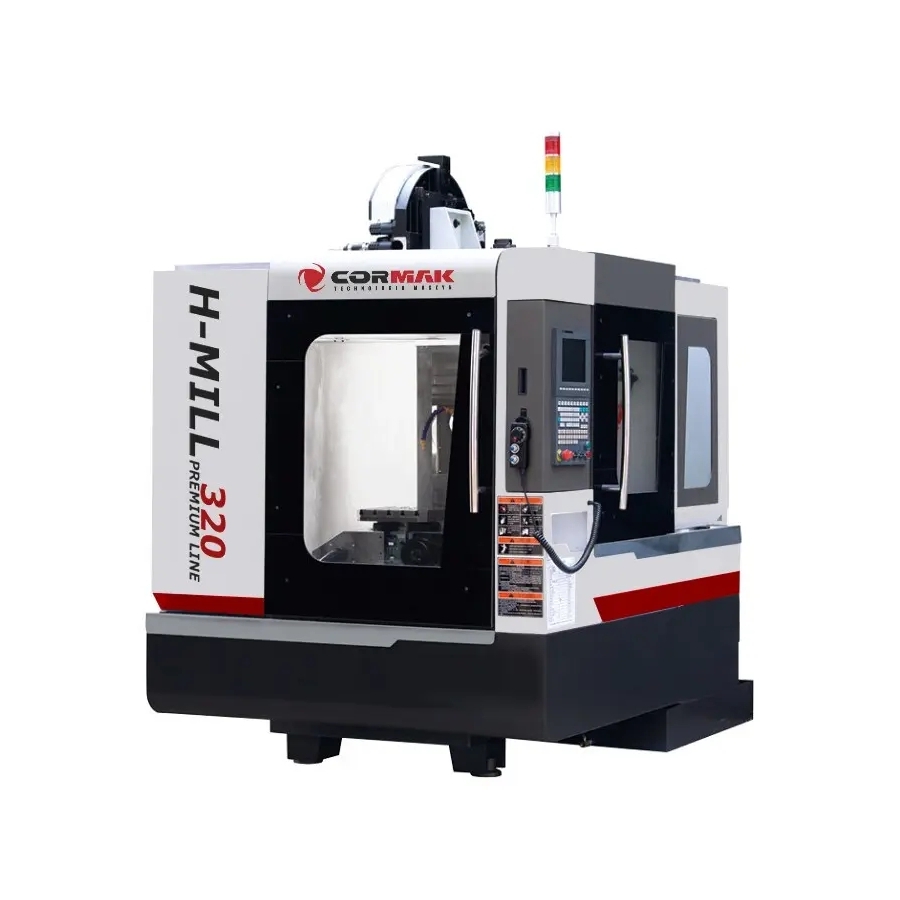

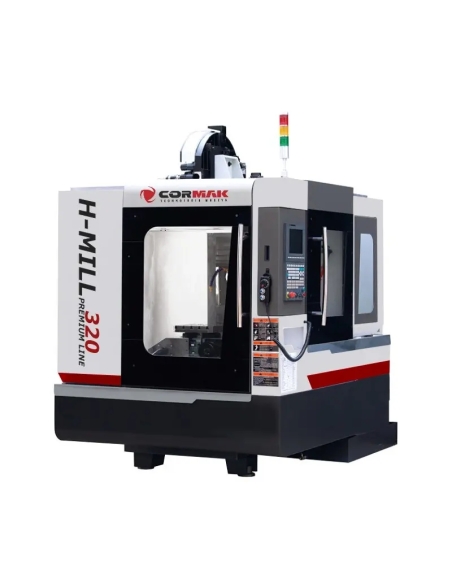

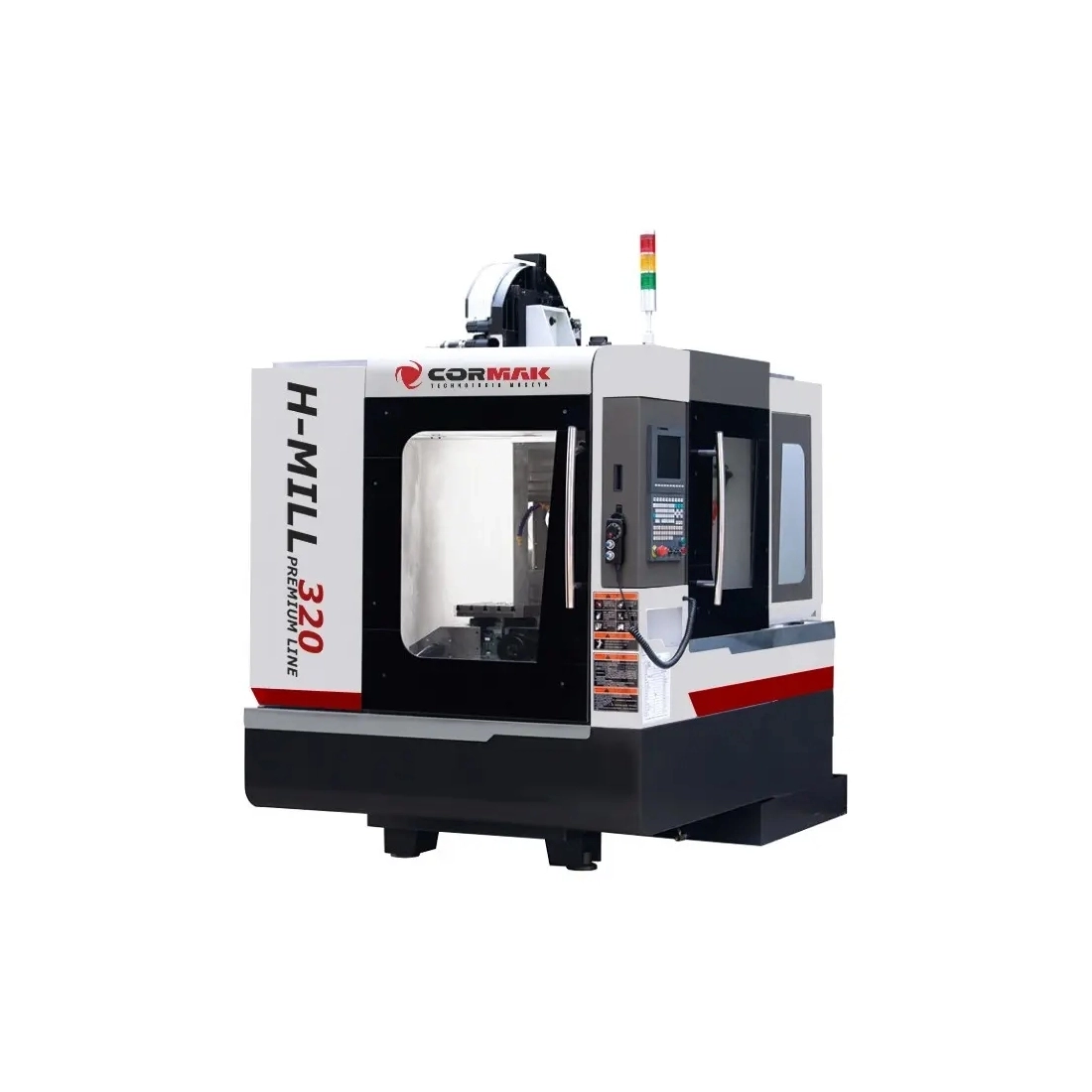

Centru de prelucrare orizontal H-MILL 320 – precizie compacta in prelucrarea CNC
Centru de prelucrare orizontal H-MILL 320 este o masina CNC avansata, proiectata pentru prelucrarea precisa a metalului in unitati de productie compacte. Echipat cu comenzi moderne si o constructie robusta, acest centru de frezare pentru metal ofera productivitate ridicata si fiabilitate in aplicatii industriale solicitante.
Avantajele principale ale centrului de prelucrare H-MILL 320
Centru de prelucrare orizontal H-MILL 320 combina dimensiunile reduse cu capabilitati tehnologice avansate, oferind utilizatorilor beneficii reale in procesele de fabricatie. Principalele avantaje includ:
- Precizie de prelucrare: Acuratete de pozitionare ±0,005 mm (JIS) si repetabilitate ±0,003 mm (JIS) pentru o calitate excelenta a pieselor, chiar si la geometrii complexe.
- Dinamica ridicata: Avans rapid 60/60/60 m/min si arbore principal cu turatie de 10.000 rpm pentru prelucrare rapida si reducerea timpului de ciclu.
- Constructie compacta: Dimensiuni 2500x1900x2500 mm si masa 320x320 mm, ideale pentru ateliere mai mici.
- Flexibilitate: Magazin de 24 de scule si optiune de extindere cu a 4-a axa, pentru prelucrarea diverselor piese intr-un singur ciclu.
- Fiabilitate: Constructie solida, greutate 2700 kg si actionari servo Siemens, pentru stabilitate si durabilitate in utilizare intensa.
- Operare intuitiva: Comenzi avansate Siemens sau Fanuc care simplifica programarea si operarea, reducand timpii de oprire.
Centru de prelucrare CNC H-MILL 320 este solutia ideala pentru companiile care cauta o masina compacta, dar performanta, pentru prelucrarea precisa a metalului, imbinand tehnologia moderna cu usurinta in utilizare.

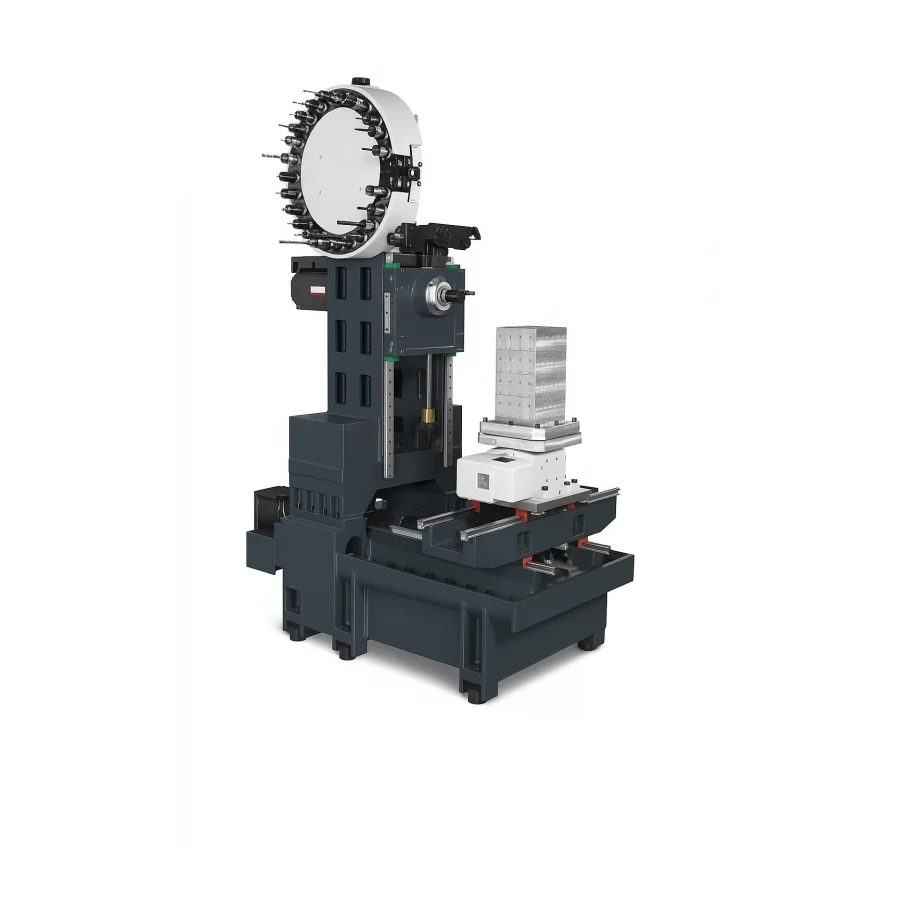

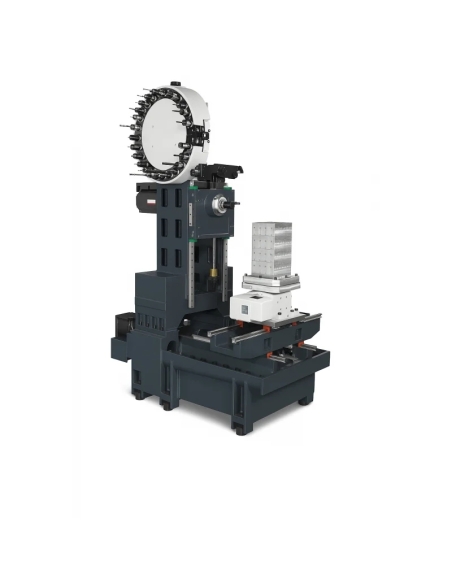

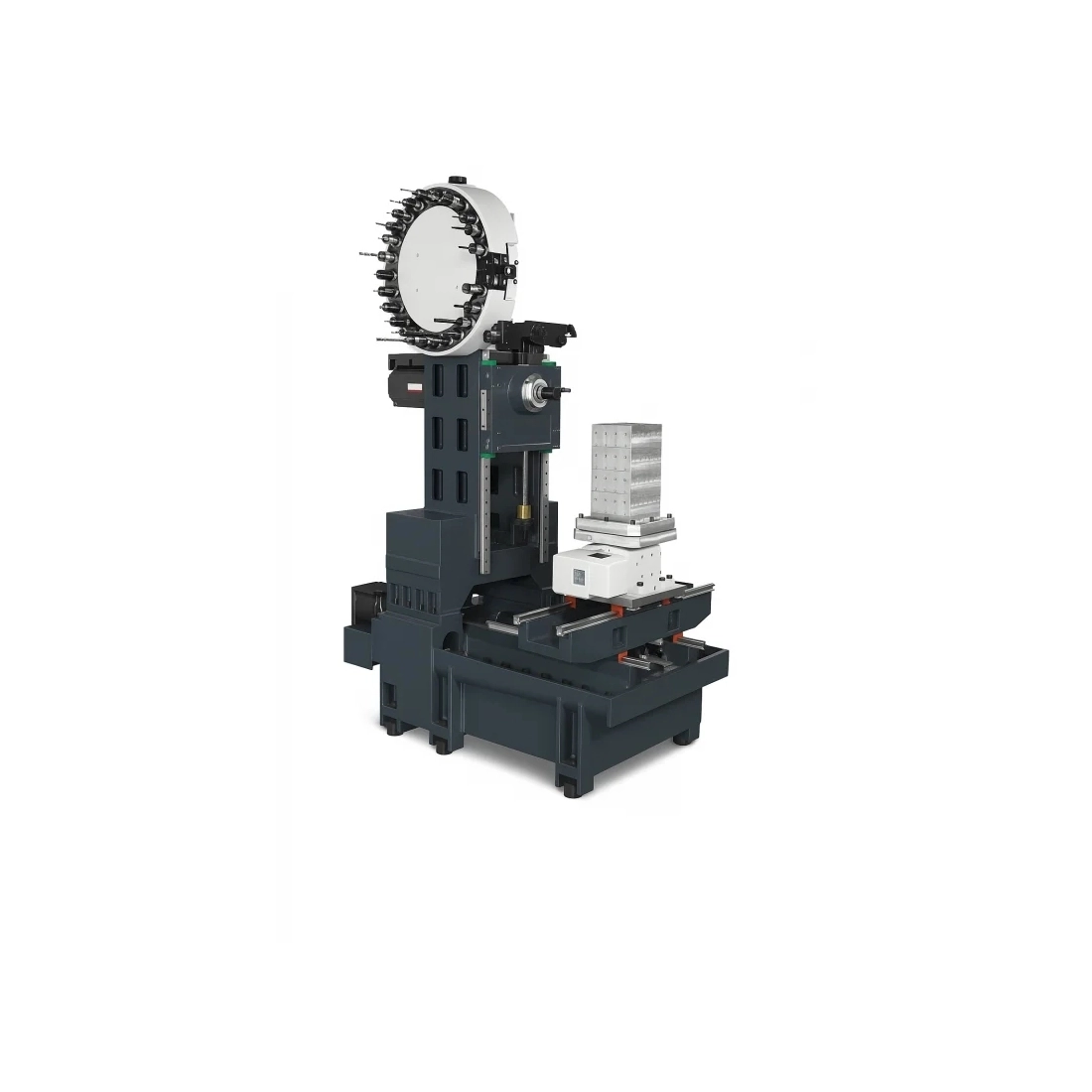

Constructia si tehnologia centrului de prelucrare H-MILL 320
Centru de prelucrare H-MILL 320 a fost proiectat pentru precizie maxima si durabilitate, intr-un format compact. Componentele-cheie includ:
Constructia batiului si a mesei
Batiul solid, realizat din fonta de inalta calitate, asigura rigiditate excelenta si amortizarea vibratiilor in timpul prelucrarii. Masa de 320x320 mm, cu sarcina maxima 250 kg, permite prelucrarea pieselor de dimensiuni mici si medii.
Arborele principal si actionarea
Arborele principal cu putere 15/18,5 kW si turatie 10.000 rpm, cu con BT30, ofera performanta ridicata la aschiere, in special pentru materiale precum aluminiul sau otelul inoxidabil. Sistemul automat de ungere si racire protejeaza arborele impotriva supraincalzirii si uzurii.
Ghidaje si actionari
Ghidajele liniare si actionarile servo Siemens asigura miscare fluenta pe axele X, Y, Z (curse 500x450x400 mm), reducand erorile de pozitionare si oferind o dinamica ridicata de lucru.
Magazinul de scule
Magazinul pentru 24 de scule permite schimbarea rapida a sculelor, crescand eficienta proceselor de productie si facilitand prelucrarea diverselor piese intr-o singura fixare.
Precizie si productivitate
Centru CNC H-MILL 320 ofera o precizie deosebita datorita acuratetii de pozitionare ±0,005 mm si repetabilitatii ±0,003 mm Avansul rapid ridicat 60 m/min si comenzile CNC avansate (Siemens sau Fanuc) permit optimizarea traiectoriilor sculei, scurtand timpul de prelucrare si reducand consumul de material. Constructia compacta si dinamica mare fac aceasta masina ideala atat pentru productia de serie, cat si pentru cea unicat in ateliere mai mici.
Aplicatii ale centrului de prelucrare H-MILL 320
Centru de frezare pentru metal H-MILL 320 este utilizat in numeroase sectoare industriale, precum:
- Industria de precizie: Productia de componente mici pentru dispozitive electronice si medicale.
- Industria auto: Prelucrarea elementelor pentru transmisie, suspensie si alte piese de precizie.
- Industria sculelor: Realizarea matritelor de injectie, a stantelor si a altor elemente cu geometrie complexa.
- Industria aeronautica: Prelucrarea aliajelor usoare, precum aluminiul, pentru componente cu cerinte tehnice ridicate.
Datorita dimensiunilor compacte si versatilitatii, centrul de prelucrare CNC este o alegere excelenta pentru unitati cu spatiu limitat, care au nevoie de solutii precise si flexibile.
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D si Fanuc Oi-TF
Centru de prelucrare orizontal H-MILL 320 ofera comenzi CNC avansate de la producatori consacrati, Siemens si Fanuc, asigurand precizie, eficienta si utilizare facila in aplicatii industriale variate.
Siemens Sinumerik 808D – comanda compacta pentru aplicatii de baza
Siemens Sinumerik 808D este o comanda CNC economica pentru masini de frezat CNC pentru metal, oferind:
- Interfata intuitiva: Ecran grafic simplu, pentru programare si configurare usoare.
- Fiabilitate ridicata: Constructie robusta, rezistenta la conditii dificile de atelier.
- Compatibilitate: Dedicata masinilor cu cerinte tehnologice de baza.
Siemens Sinumerik 828D – comanda avansata pentru procese exigente
Sinumerik 828D este o comanda CNC profesionala pentru masini CNC pentru metal, care ofera:
- Putere mare de calcul: Procesare rapida a datelor pentru prelucrare dinamica.
- Functii avansate: Cicluri de prelucrare, interpolare si optimizarea traiectoriilor sculei.
- Integrare CAD/CAM: Colaborare fara probleme cu software-ul de proiectare.
Fanuc Oi-TF – stabilitate si precizie
Fanuc Oi-TF este o comanda CNC fiabila pentru masini-unelte CNC, oferind:
- Stabilitate in functionare: Precizie in productia de serie pe termen lung.
- Functii avansate: Suport pentru operatii complexe de aschiere.
- Interfata intuitiva: Programare rapida si operare facila.
Alegeti comanda CNC potrivita nevoilor dvs. pentru a creste eficienta si precizia proceselor de productie!
Date tehnice
| CURSA MESEI PE AXELE X, Y, Z | 500x450x400 mm |
| DIMENSIUNILE MESEI | 320x320 mm |
| SARCINA MAXIMA A MESEI | 250 kg |
| AVANS RAPID | 60/60/60 m/min |
| TURATIA ARBORELUI PRINCIPAL | 10000 rpm |
| CON ARBORE | BT30 |
| MAGAZIN DE SCULE | 24 |
| ACURATETEA POZITIONARII AXELOR X, Y, Z | ±0,005 mm JIS |
| REPETABILITATEA POZITIONARII | ±0,003 mm JIS |
| PUTERE MOTOR | 15/18,5 kW |
| GREUTATE | 2700 kg |
| DIMENSIUNI | 2500x1900x2500 mm |
Echipare standard
- SIEMENS 808D
- Actionari servo SIEMENS
- Arbore principal 10.000 rpm
- Ghidaje liniare
- Magazin cu 24 de scule
- Lampi de alarma tricolore
- Iluminare
- Carcasa etansa a masinii
- Sistem automat de ungere
- Sistem pneumatic
Echipare optionala
- Sistem Siemens 828 / Heidenhain/Fanuc
- Racire prin arbore 20 bar / 40 bar
- A 4-a axa
- Evacuator de span cu banda + recipient
- Separator de ulei
- Usi automate
- Sonda automata de masurare a sculelor
- Sonda automata de masurare a piesei
De ce sa alegi CORMAK?
Ca producator cu experienta de masini CNC, CORMAK furnizeaza solutii fiabile pentru industrie de peste 20 de ani. Masinile-unelte CNC respecta cele mai inalte standarde de calitate, au certificari europene de siguranta si sunt sustinute de un service profesionist. Datorita bazei logistice extinse (peste 15.000 m²) si unei echipe de specialisti, oferim suport tehnic complet si consultanta.
- Experienta: 16 ani in service-ul comenzilor CNC Siemens.
- Calitate: Masini conforme cu normele europene de siguranta.
- Suport: Consultanta profesionista si service rapid in garantie si post-garantie.
Alegand centrele de prelucrare CORMAK, investesti in precizie, fiabilitate si eficienta pe termen lung a productiei tale.
Comanda centrul de prelucrare H-MILL 320 chiar astazi!
Creste precizia si productivitatea productiei tale cu centrul de prelucrare orizontal H-MILL 320 Contacteaza echipa noastra pentru informatii detaliate, o oferta personalizata sau pentru a programa o demonstratie a masinii. Contacteaza-ne!
