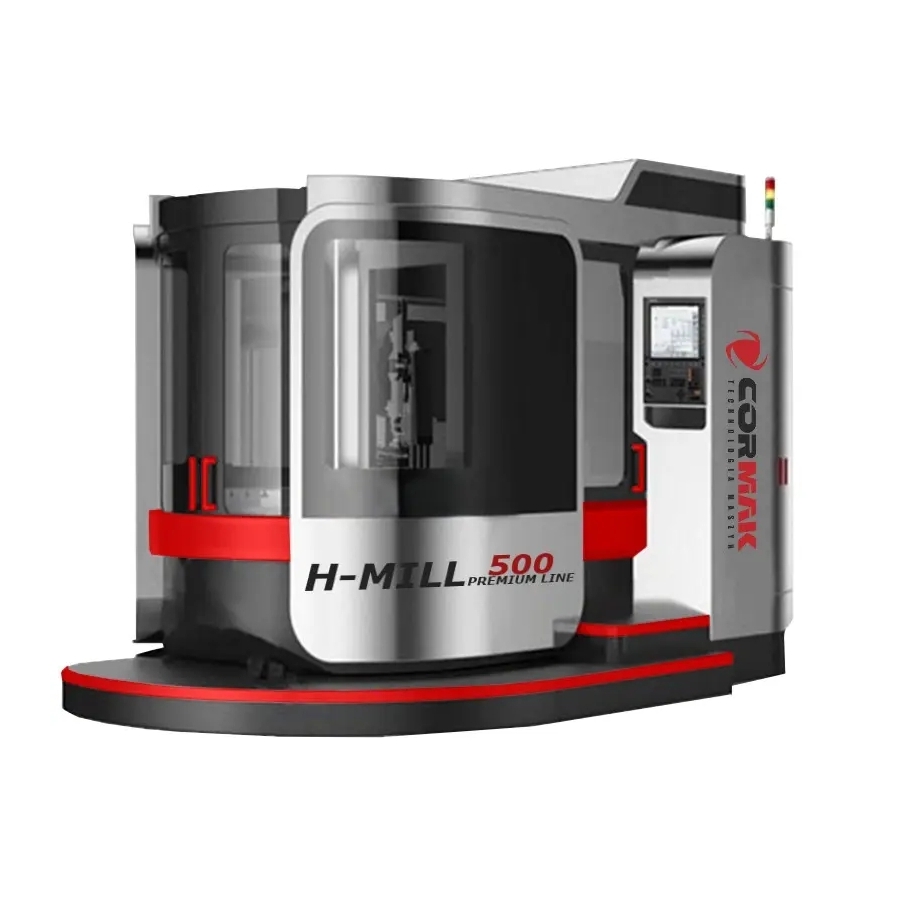

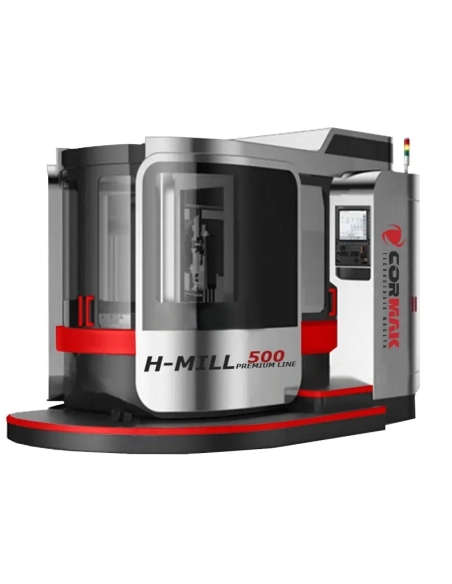

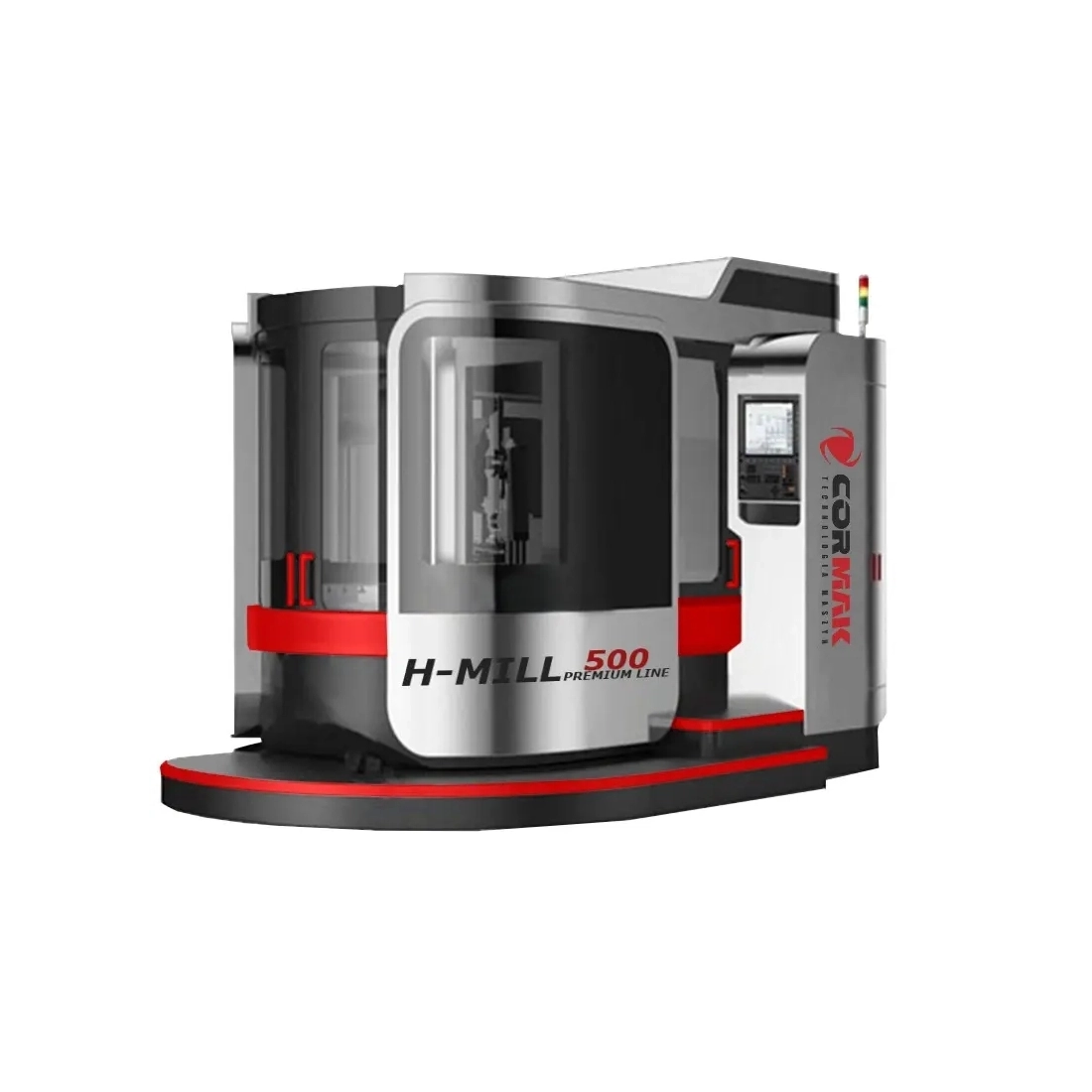

Centru de prelucrare orizontal H-MILL 500 – precizie si eficienta in prelucrarea CNC
Centru de prelucrare orizontal H-MILL 500 este o masina CNC avansata, proiectata pentru prelucrarea de precizie a metalului in medii industriale. Datorita constructiei compacte, comenzilor CNC moderne si componentelor de calitate, acest centru de frezare pentru metal ofera fiabilitate si productivitate pentru ateliere mici si medii.
Principalele avantaje ale centrului de prelucrare H-MILL 500
Centru de prelucrare orizontal H-MILL 500 integreaza solutii tehnologice moderne, care aduc beneficii reale in procesele de productie. Avantajele cheie includ:
- Precizie ridicata: Acuratete de pozitionare ±0,005 mm (JIS) si repetabilitate ±0,003 mm (JIS) pentru o calitate excelenta a pieselor prelucrate.
- Eficienta in lucru: Avans rapid de 32 m/min si arbore principal cu turatie pana la 3500 rpm pentru prelucrare rapida si dinamica.
- Constructie compacta: Masa de 500x500 mm si greutatea de 10.000 kg fac utilajul potrivit si pentru spatii de productie mai restranse.
- Versatilitate: Magazie de scule cu 24 de pozitii si optiune pentru a 4-a axa, pentru prelucrarea unei game variate de piese.
- Fiabilitate: Servomotoare Siemens si componente de la marci recunoscute (CHANDOX, FAG, BOSCH REXROTH) pentru stabilitate pe termen lung.
- Usurinta in operare: Comenzi intuitive Siemens sau Fanuc, care simplifica programarea si utilizarea chiar si pentru operatori mai putin experimentati.
Datorita acestor caracteristici, centrul de prelucrare CNC H-MILL 500 este o alegere excelenta pentru companiile care cauta o solutie eficienta si precisa pentru prelucrarea metalului.

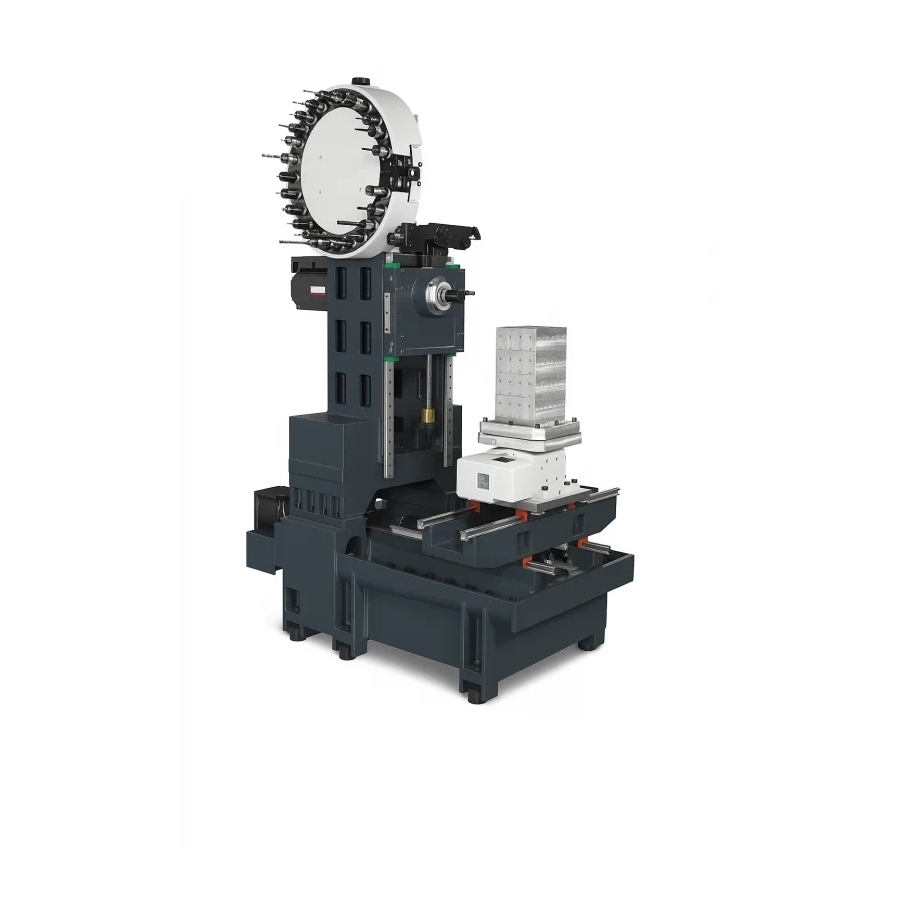

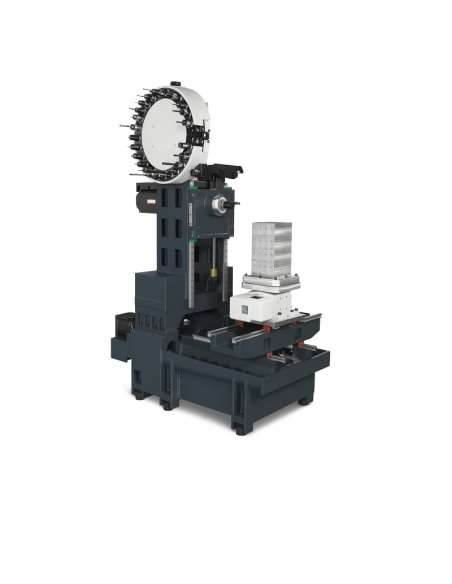

Constructia si tehnologia centrului de prelucrare H-MILL 500
Centru de prelucrare H-MILL 500 a fost conceput pentru durabilitate, precizie si ergonomie in mediul industrial. Elementele principale ale constructiei includ:
Constructia batiului si a mesei
Batiul robust din fonta de inalta calitate asigura rigiditate excelenta si reduce vibratiile in timpul prelucrarii. Masa cu dimensiunea 500x500 mm si sarcina maxima de 600 kg permite prelucrarea pieselor de dimensiuni medii.
Arbore principal si antrenare
Arborele principal cu putere 15/18,5 kW si turatie de pana la 3500 rpm, cu prindere BT50, asigura randament ridicat la aschiere. Sistemul integrat de racire si ungerea automata protejeaza componentele impotriva uzurii.
Ghidaje si actionari
Ghidajele liniare si servodrive-urile Siemens garanteaza miscare fluida pe axele X, Y, Z (curse 800x650x800 mm) si minimizeaza erorile de pozitionare, esentiale pentru prelucrarea de precizie.
Magazia de scule
Magazia pentru 24 de scule, cu greutatea maxima a sculei de 15 kg, permite schimbari rapide, optimizand timpul de lucru si crescand flexibilitatea productiei.
Precizie si productivitate
Centru CNC H-MILL 500 ofera o precizie remarcabila datorita acuratetii de pozitionare de ±0,005 mm si repetabilitatii de ±0,003 mm Avansul rapid de 32 m/min si comenzile CNC avansate (Siemens sau Fanuc) permit optimizarea traiectoriilor, reducand timpul ciclului de productie si diminuand consumul de materiale. Designul compact si dinamica ridicata a miscarilor fac utilajul ideal atat pentru productia de serie, cat si pentru loturi mici.
Aplicatii ale centrului de prelucrare H-MILL 500
Centru de frezare pentru metal H-MILL 500 este o solutie versatila pentru diverse industrii, inclusiv:
- Industria auto: Productia de componente de precizie, precum elemente ale transmisiei si ale suspensiei.
- Industria constructiilor de masini: Fabricarea de piese pentru utilaje, matrite de injectie si stante.
- Electronica: Prelucrarea carcaselor si a componentelor de precizie din aluminiu si otel.
- Industria medicala: Producerea de piese pentru echipamente medicale ce necesita precizie inalta.
Datorita dimensiunilor compacte si flexibilitatii, centrul de prelucrare CNC este ideal pentru unitati cu spatiu limitat, care au nevoie de un instrument performant pentru prelucrarea metalului.
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D si Fanuc Oi-TF
Centru de prelucrare orizontal H-MILL 500 este echipat cu comenzi CNC avansate de la producatori renumiti, precum Siemens si Fanuc Aceste sisteme asigura precizie, operare facila si posibilitatea adaptarii la diferite cerinte de productie.
Siemens Sinumerik 808D – comanda compacta pentru aplicatii de baza
Siemens Sinumerik 808D este o comanda CNC economica pentru frezare CNC pentru metal, oferind:
- Interfata intuitiva: Ecran grafic simplu pentru programare si utilizare usoara.
- Fiabilitate: Constructie durabila, rezistenta la conditiile din atelier.
- Compatibilitate: Ideala pentru masini cu cerinte tehnologice standard.
Siemens Sinumerik 828D – comanda avansata pentru procese exigente
Sinumerik 828D este o comanda CNC profesionala pentru masini CNC pentru metal, asigurand:
- Putere mare de calcul: Procesare rapida a datelor pentru prelucrari dinamice.
- Functii avansate: Cicluri de prelucrare si optimizarea traiectoriilor sculei.
- Integrare CAD/CAM: Colaborare facila cu software-ul de proiectare.
Fanuc Oi-TF – stabilitate si precizie
Fanuc Oi-TF este o comanda CNC fiabila pentru masini-unelte CNC, oferind:
- Stabilitate in functionare: Precizie constanta in productia de serie.
- Functii avansate: Suport pentru operatii de aschiere complexe.
- Interfata intuitiva: Programare rapida si operare simpla.
Alege comanda CNC potrivita nevoilor tale si creste eficienta productiei!
Date tehnice
| CURSA MESEI PE AXELE X, Y, Z | 800x650x800 mm |
| DIMENSIUNI MASA | 500x500 mm |
| SARCINA MAXIMA MASA | 600 kg |
| AVANS RAPID | 32 m/min |
| TURATIE ARBORE PRINCIPAL | 10-3500 rpm |
| CON BT ARBORE PRINCIPAL | BT50 |
| PUTERE MOTOR | 15/18,5 kW |
| MAGAZIE DE SCULE | 24 |
| GREUTATE MAXIMA SCULA | 15 kg |
| ACURATETE POZITIONARE AXE X, Y, Z | ±0,005 mm JIS |
| REPETABILITATE POZITIONARE | ±0,003 mm JIS |
| GREUTATE | 10000 kg |
Echipare standard
- SIEMENS 808D
- Servomotoare SIEMENS
- Arbore principal 8000 rpm
- Ghidaje liniare
- Magazie cu 24 de scule
- Lampi de alarma in 3 culori
- Iluminare
- Carcasa etansa a masinii
- Sistem automat de ungere
- Sistem pneumatic CHANDOX, FAG, BOSCH REXROTH
Echipare optionala
- Sistem Siemens 828 / Heidenhain/Fanuc
- Racire prin arbore 20 bar / 40 bar
- A 4-a axa
- Evacuator de span tip banda + container
- Separator de ulei
- Usi automate
- Sonda automata pentru masurarea sculelor
- Sonda automata pentru masurarea piesei
De ce sa alegi CORMAK?
Ca producator cu experienta de masini CNC, CORMAK furnizeaza solutii fiabile pentru industrie de peste 20 de ani. Masinile noastre-unelte CNC respecta standardele europene de siguranta si sunt sustinute de service profesionist, in garantie si post-garantie. Datorita bazei logistice extinse (peste 15.000 m²) si unei echipe de ingineri calificati, oferim suport tehnic complet si consultanta.
- Experienta: 16 ani in service-ul comenzilor CNC Siemens.
- Calitate: Utilaje conforme cu normele europene de siguranta.
- Suport: Consultanta profesionista si service rapid.
Alegand centrele de prelucrare CORMAK, investesti in fiabilitate, precizie si eficienta pe termen lung a productiei tale.
Comanda centrul de prelucrare H-MILL 500 chiar astazi!
Creste precizia si productivitatea productiei tale cu centrul de prelucrare orizontal H-MILL 500 Contacteaza-ne pentru informatii detaliate, o oferta personalizata sau pentru a programa o prezentare a masinii. Contacteaza-ne!
