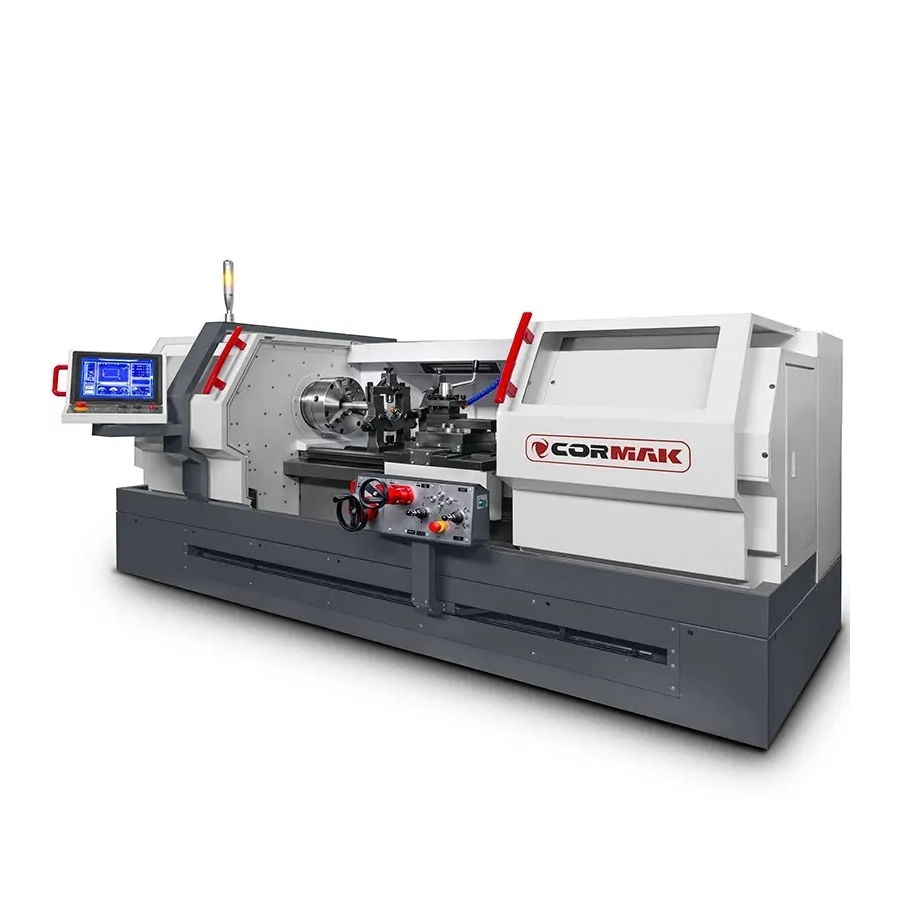

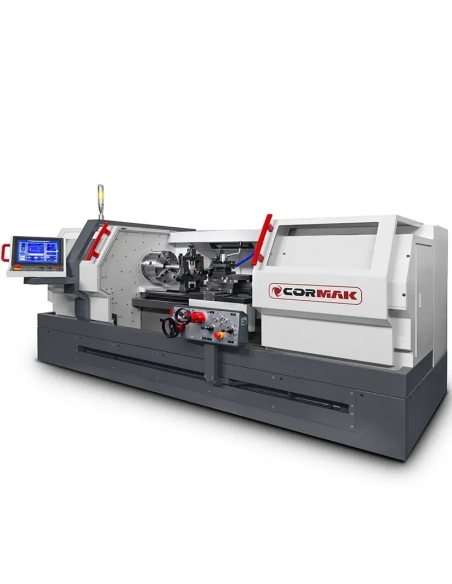

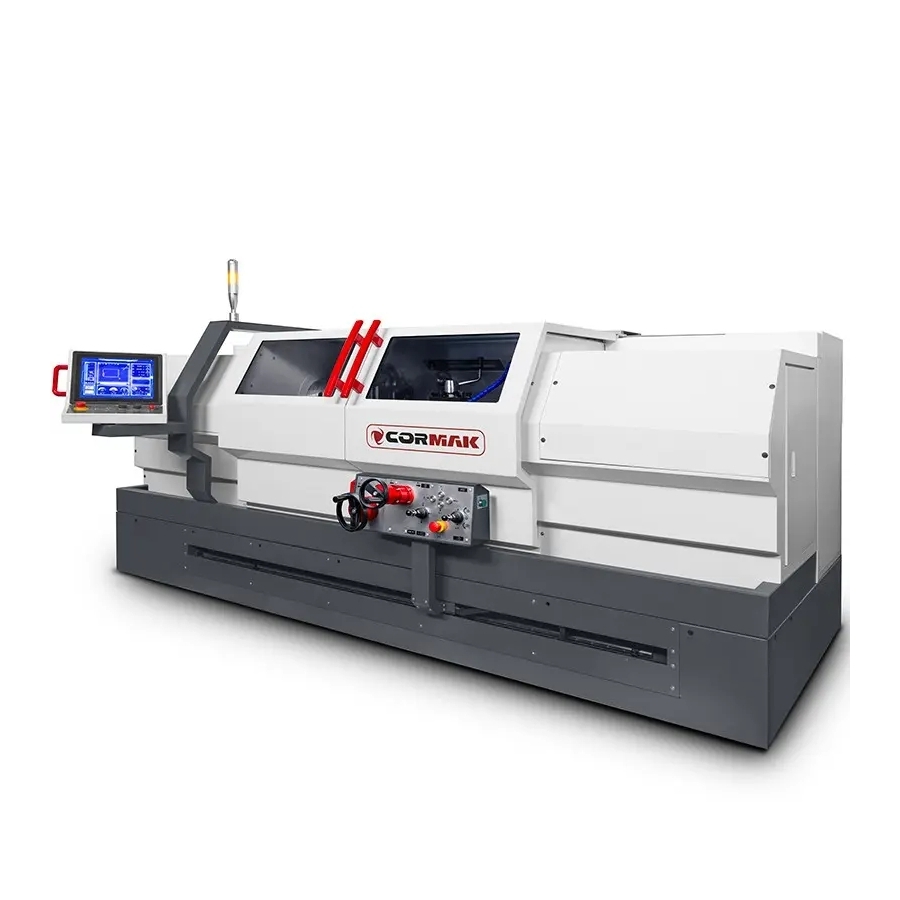

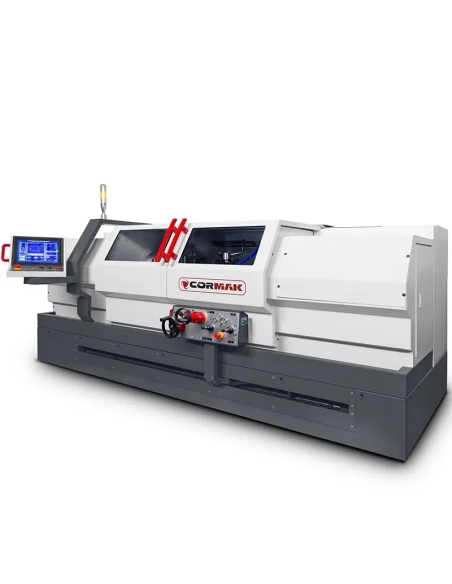

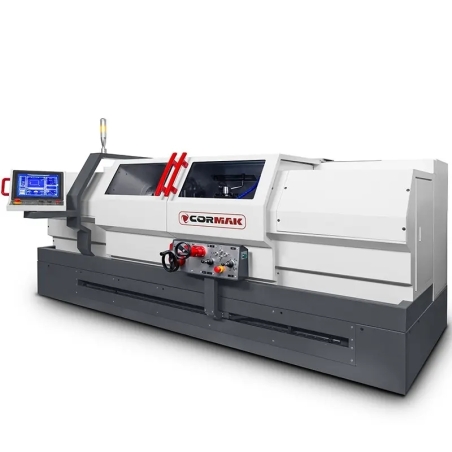

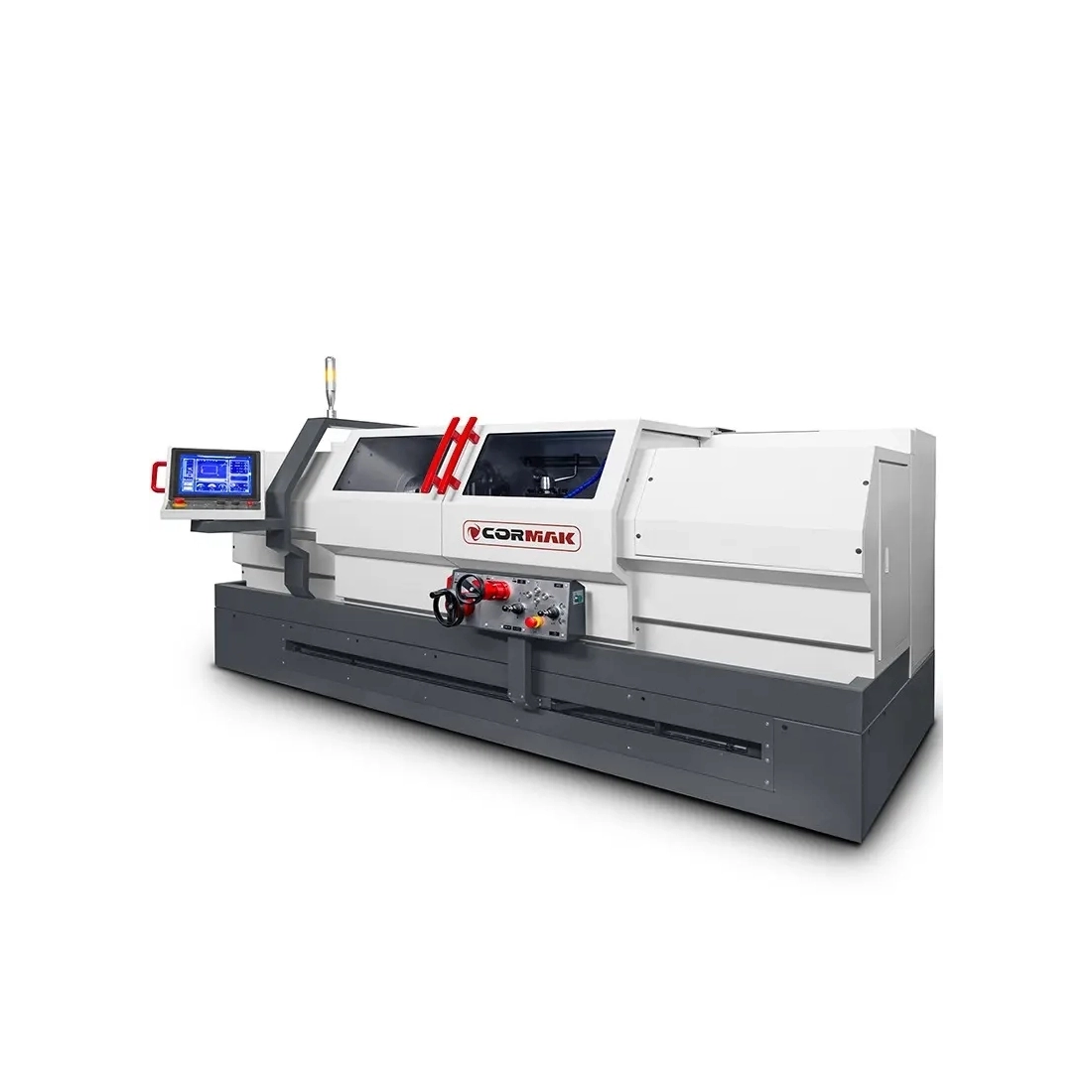

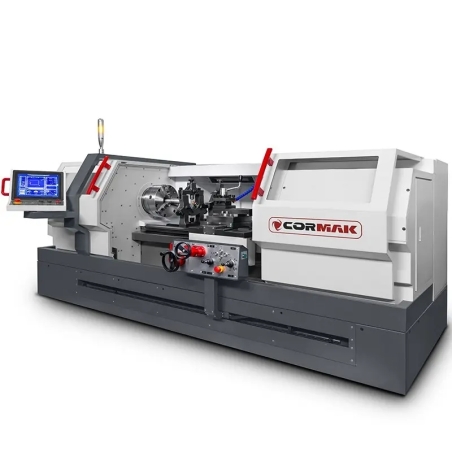

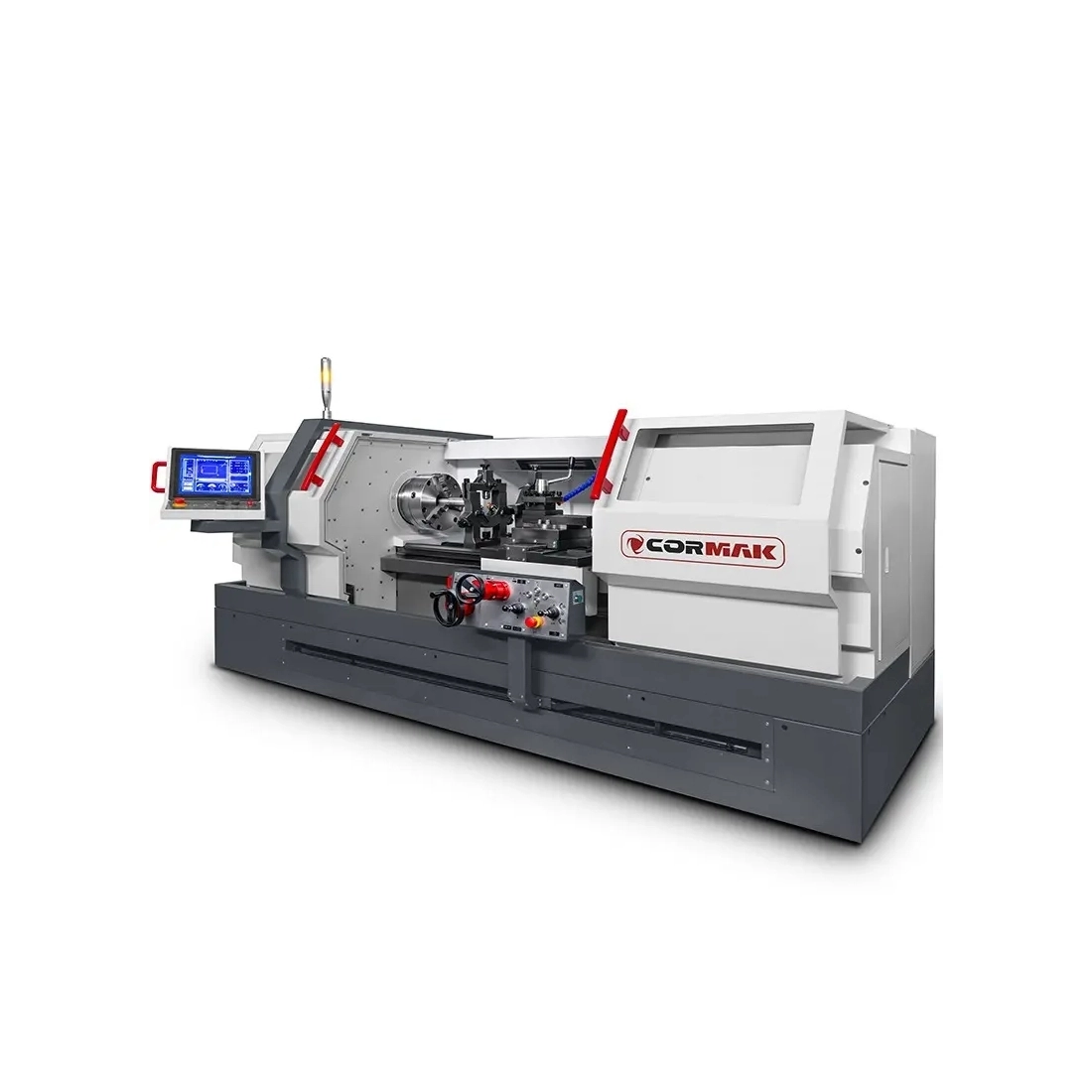

Strung NC pentru metal CORMAK Easy 500 × 2000
Avantajele principale ale mașinii

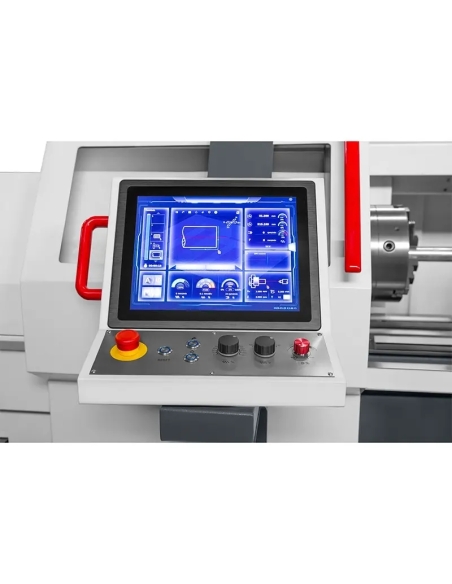

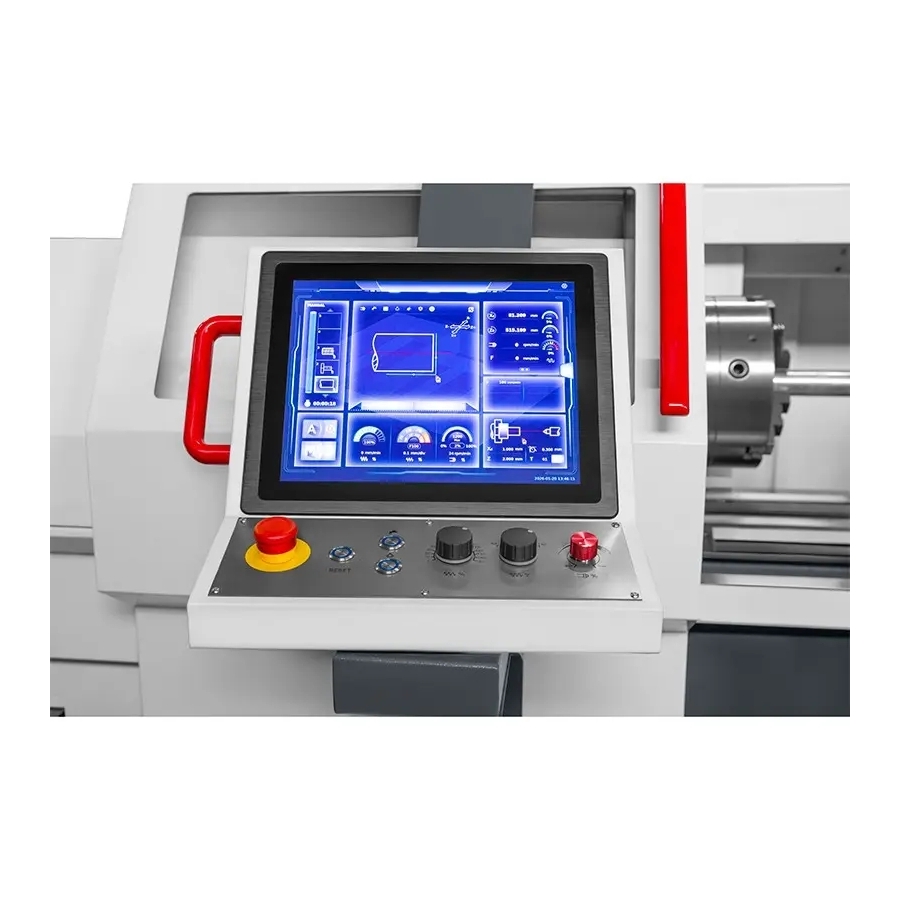

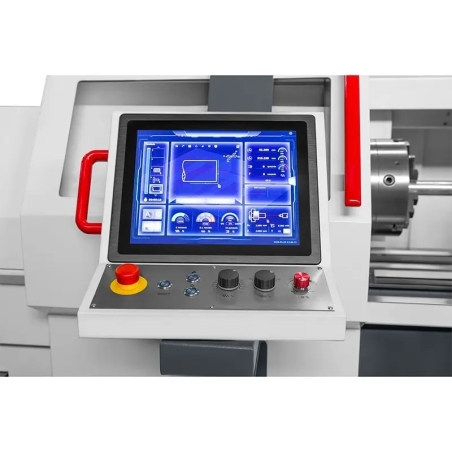

- Ecran tactil de 12,1": meniul clar și sistemul interactiv de instrucțiuni permit operarea intuitivă chiar și pentru operatorii începători.
- Cicluri de prelucrare automatizate: permit realizarea rapidă a filetelor, conurilor și formelor simple prin introducerea parametrilor de prelucrare.

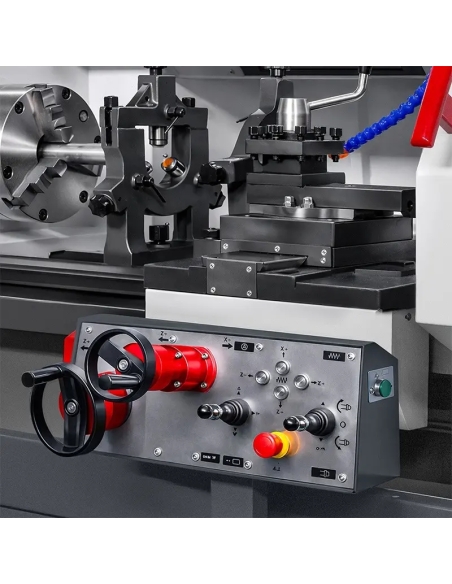

- Mod de lucru NC și manual: oferă flexibilitate pentru adaptarea mașinii la sarcini de producție și instruire.
- Viteză de așchiere constantă: asigură o calitate uniformă a suprafeței, indiferent de diametrul piesei prelucrate.
- Construcție solidă a batiului: ghidajele de precizie garantează stabilitate ridicată în lucru, chiar și la piese de dimensiuni mari.

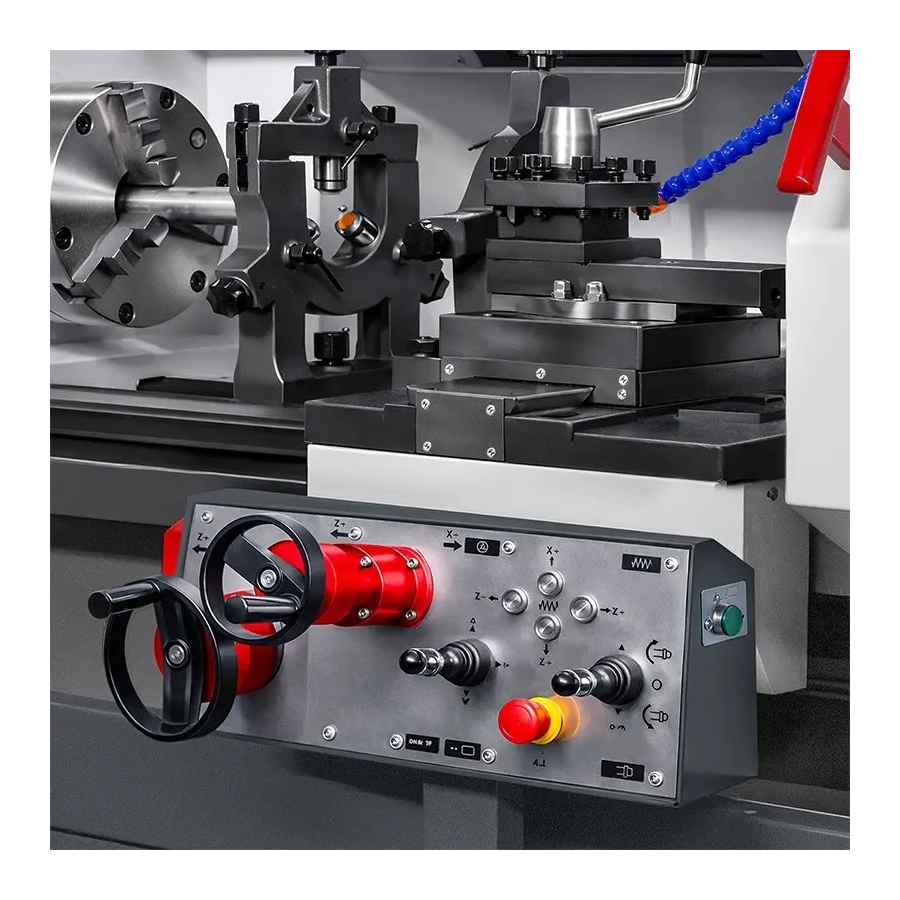

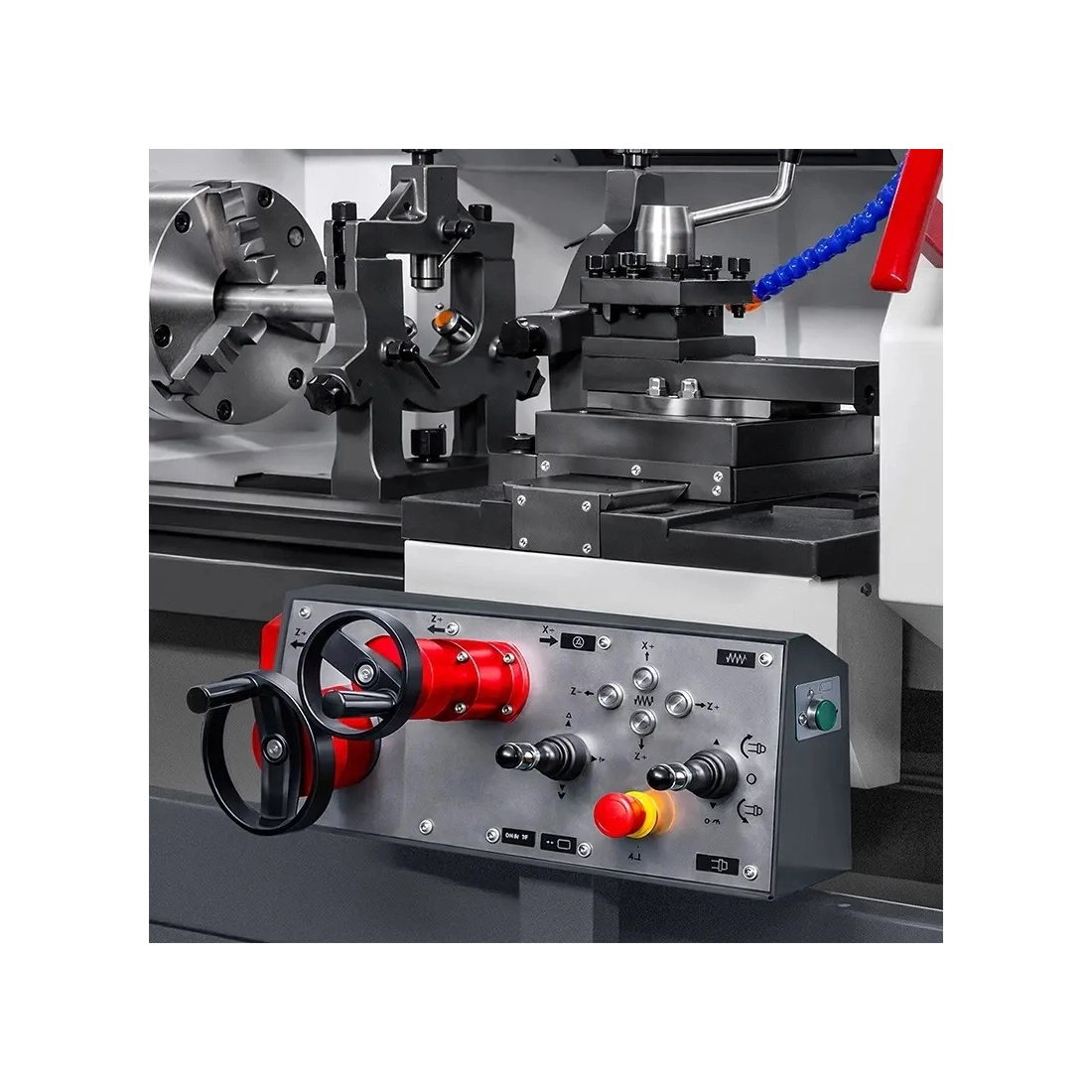

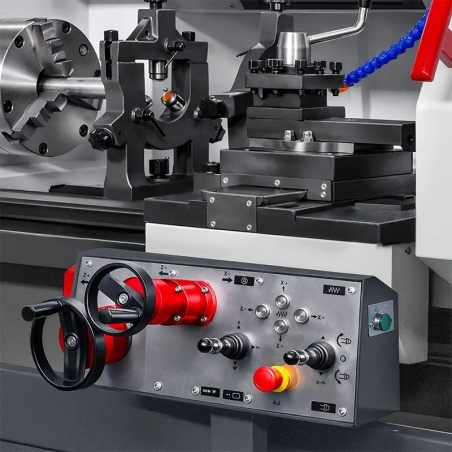

- Servomotoare pe axele X și Z: oferă mișcarea lină și rapidă a saniei, reducând timpul de ciclu.
- Sistem de evacuare a așchiilor: sertarul colector facilitează menținerea curățeniei la postul de lucru.
Construcție și tehnologie

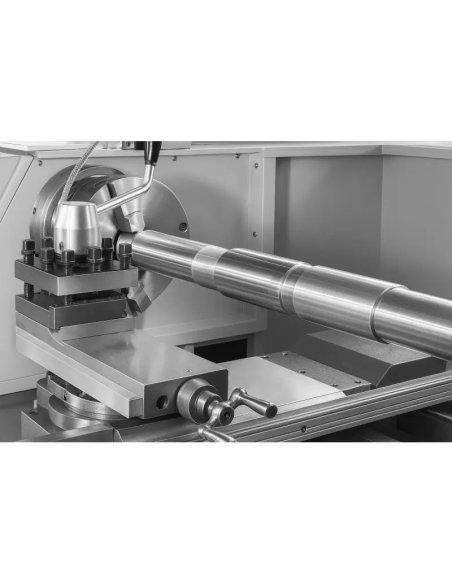

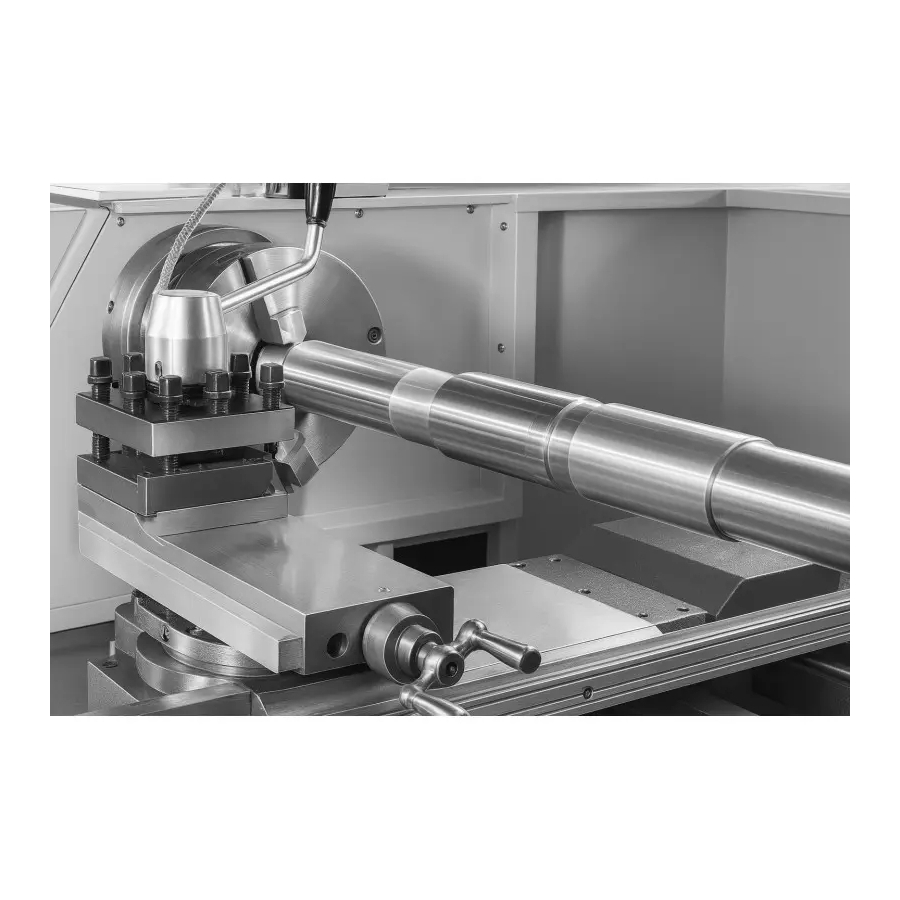

Strungul EASY NC-500 a fost proiectat pentru eficiență maximă și durabilitate. Batiul lat, cu o lățime de 400 mm, reduce vibrațiile și îmbunătățește calitatea prelucrării. Capul de lucru cu diametrul de trecere 80/104 mm, în funcție de versiune, permite prelucrarea pieselor lungi și groase. Motorul arborelui principal de 11 kW generează un cuplu de până la 1085 Nm, permițând strunjirea eficientă a materialelor cu duritate ridicată. Comanda bazată pe servopropulsii asigură repetabilitate dimensională ridicată și reduce timpul de setare.
Precizie și productivitate
Datorită automatizării ciclurilor-cheie de prelucrare și posibilității de strunjire simultană pe două axe, EASY NC-500 asigură precizie de execuție și reducerea timpului de producție. Funcții precum filetarea metrică, în țoli, modulară și D.P. au fost simplificate prin introducerea parametrilor necesari, restul operațiilor fiind realizate de mașină.
Utilizare
Strungul convențional cu comandă NC CORMAK EASY NC-500 este utilizat în:
- Ateliere de producție: mici și medii, care realizează piese unicat și serii mici.
- Ateliere de mentenanță și reparații: unde contează flexibilitatea și schimbarea rapidă a setărilor.
- Școli tehnice și centre de instruire: datorită operării simplificate și posibilității de a învăța bazele așchierii și ale comenzii NC.
Echipare standard

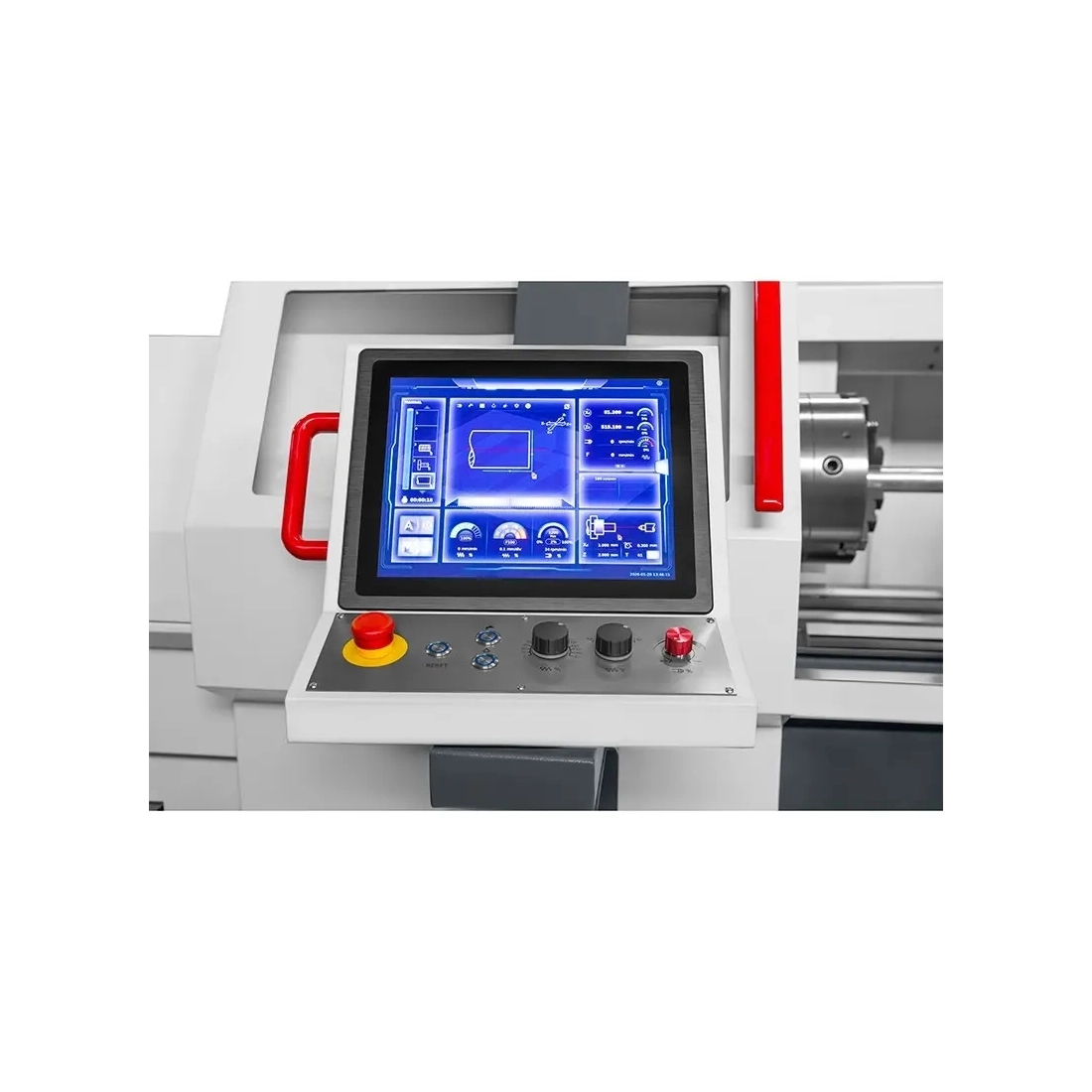

- Sistem de comandă NC cu ecran tactil 12,1"
- Afișaj digital al poziției (DRO)

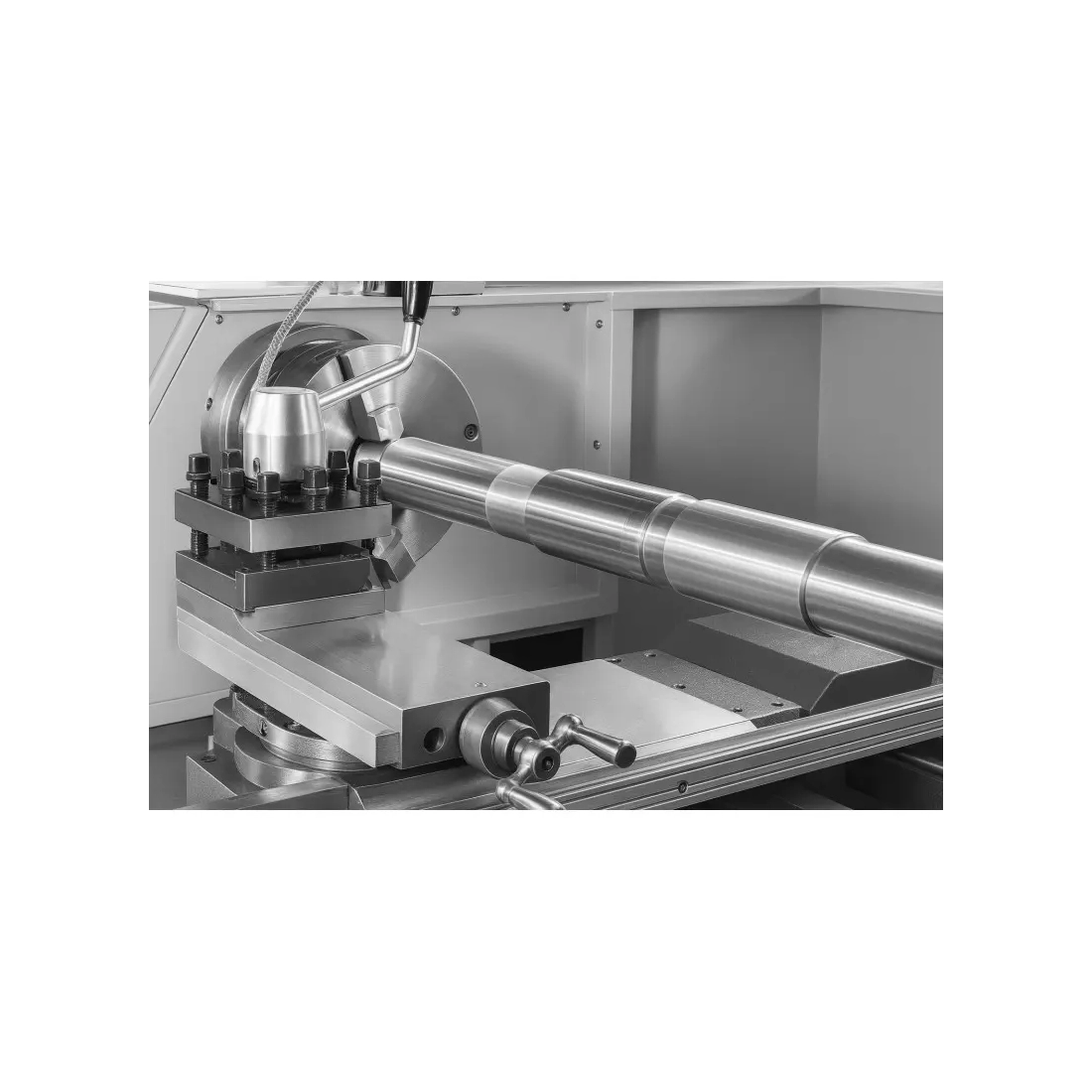

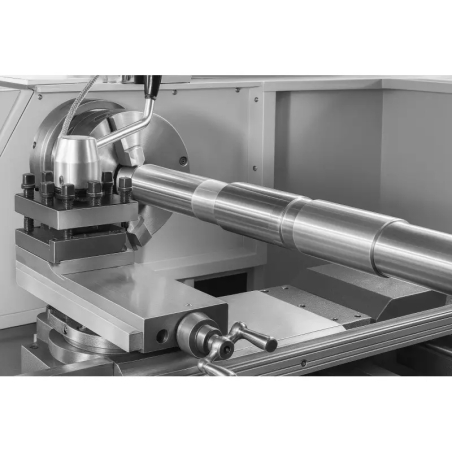

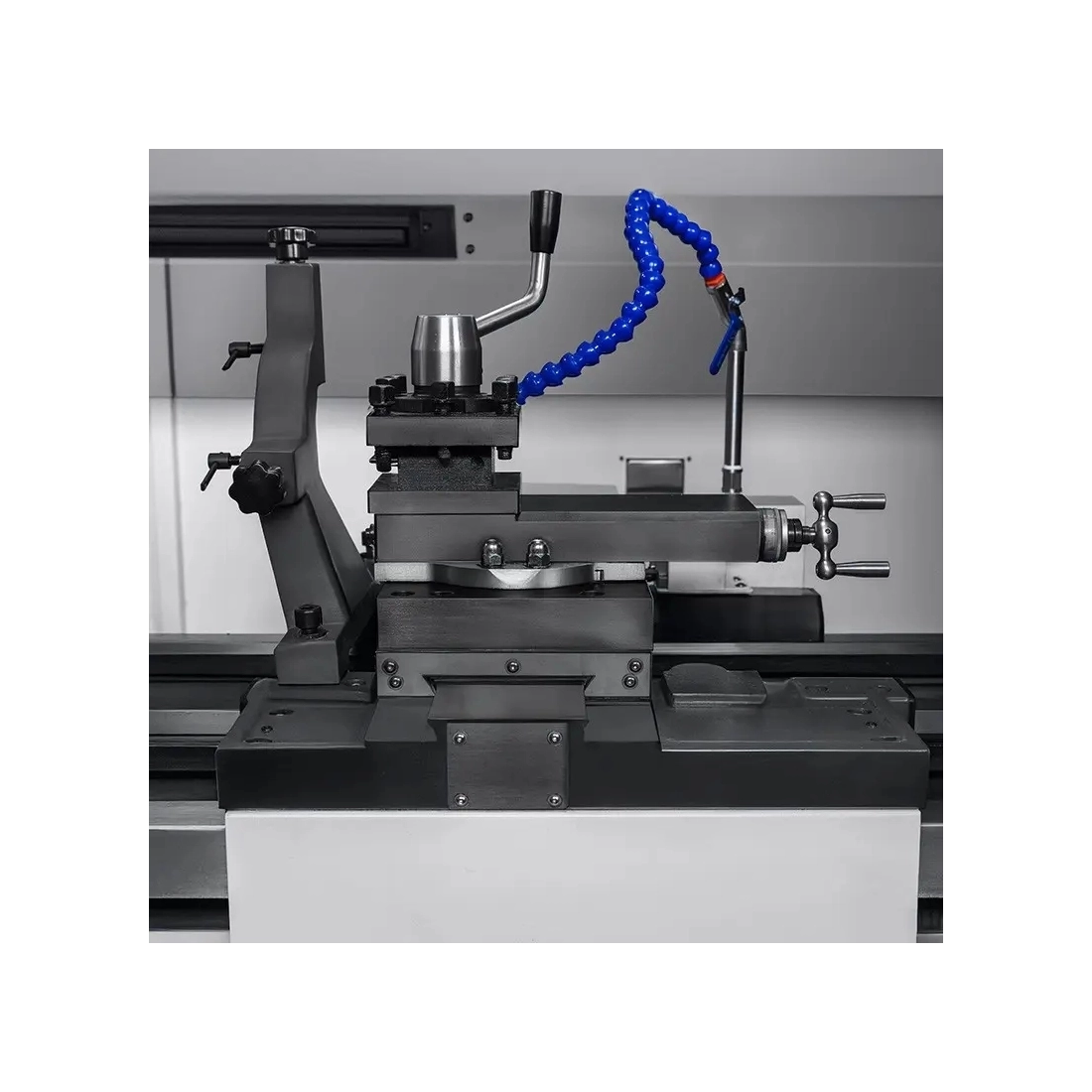

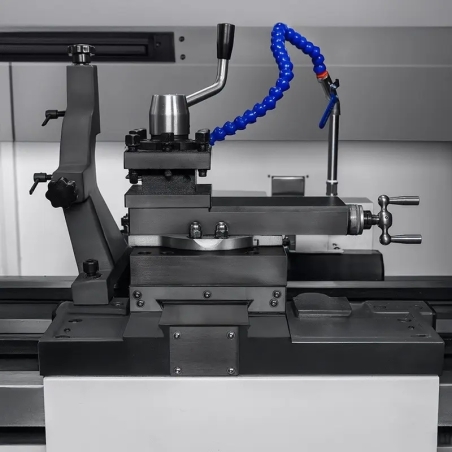

- Cap portscule cu 4 poziții
- Sistem de răcire a sculei
- Iluminare LED a zonei de lucru
- Sistem de evacuare a așchiilor cu sertar
- Mandrină de strung cu 3 bacuri
- Vârfuri pentru contrapunct tip MT5
Echipare opțională
- Mandrină cu 4 bacuri autocentrantă sau independentă

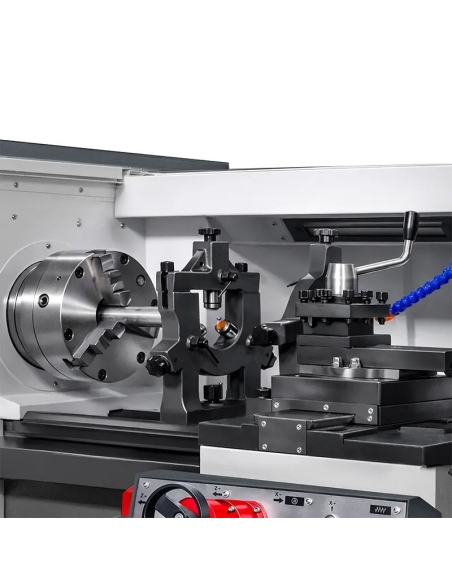

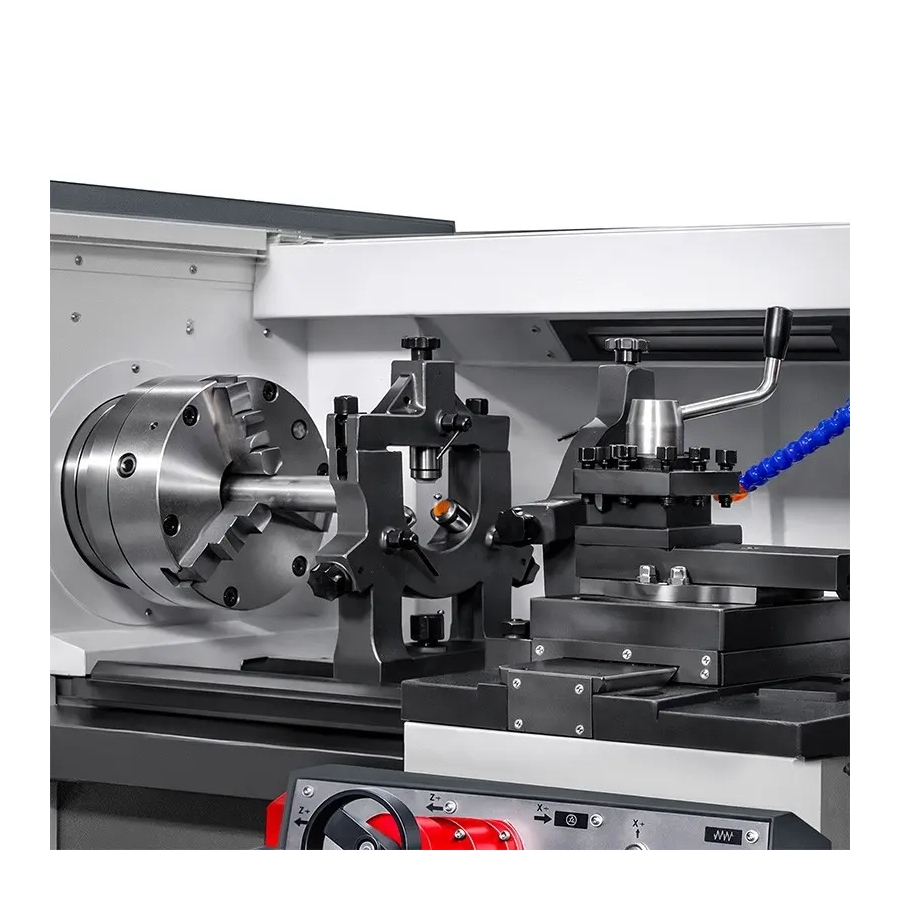

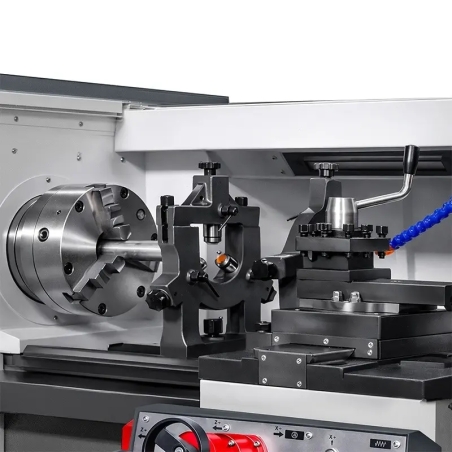

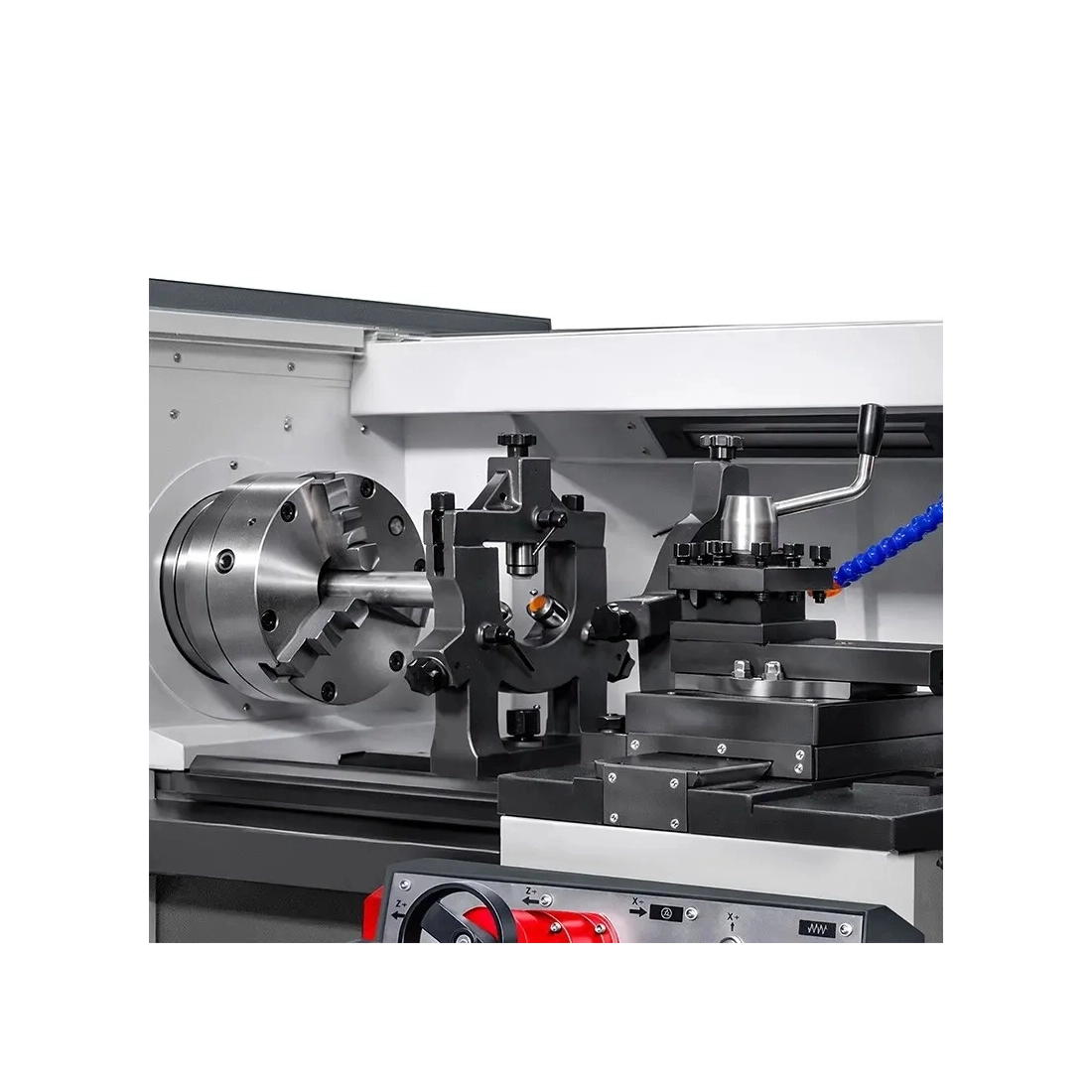

- Lunetă fixă și mobilă
- Portsculă cu prindere rapidă
- Mandrină cu bucșe elastice
Date tehnice
| Parametru | Unitate | Valoare |
|---|---|---|
| Parametri de performanță | ||
| Diametru de strunjire peste batiu | mm | 500 |
| Diametru de strunjire peste sanie | mm | 300 |
| Lungimea maximă a piesei | mm | 2000 |
| Lungime maximă de strunjire | mm | 1900 |
| Lățime batiu | mm | 400 |
| Arbore principal | ||
| Diametru mandrină | mm | 250 |
| Reglarea turației arborelui | Continuă | |
| Domeniu turație arbore | rot./min. | 20-2000 |
| Diametru trecere arbore | mm | 80 |
| Con arbore | 1:20 90 mm | |
| Capăt arbore | D8 | |
| Sanie transversală | ||
| Cursă pe axa X | mm | 250 |

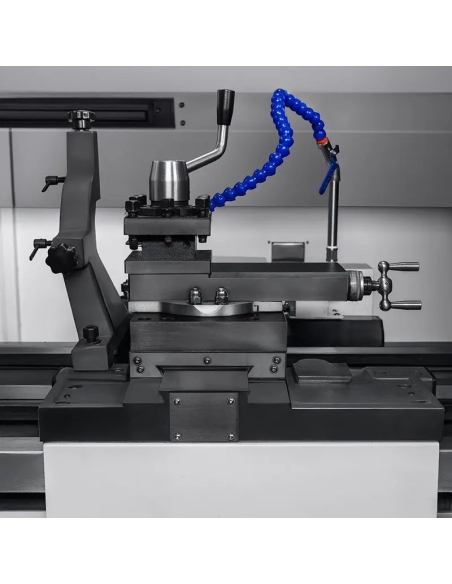

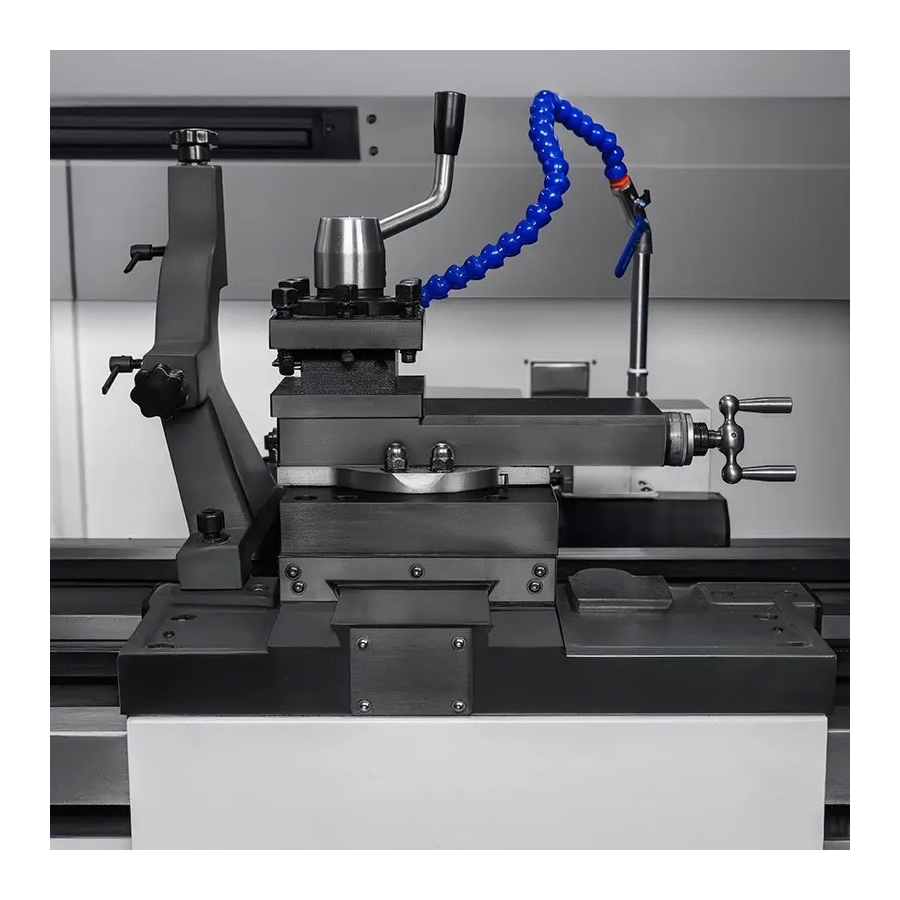

| Portsculă | ||
| Număr de scule | 4 | |
| Dimensiune sculă | mm | 25x25 |
| Deplasare sanie portsculă | mm | 140 |

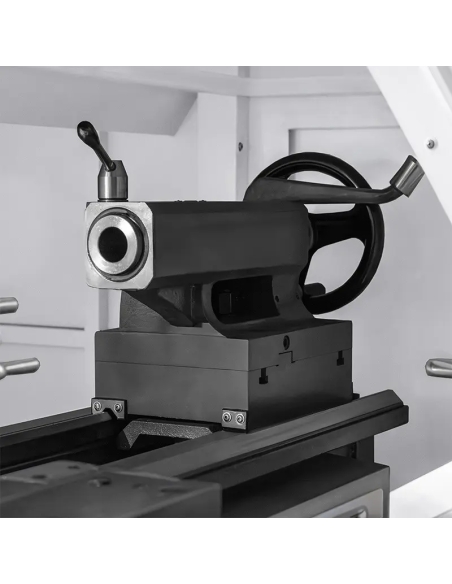

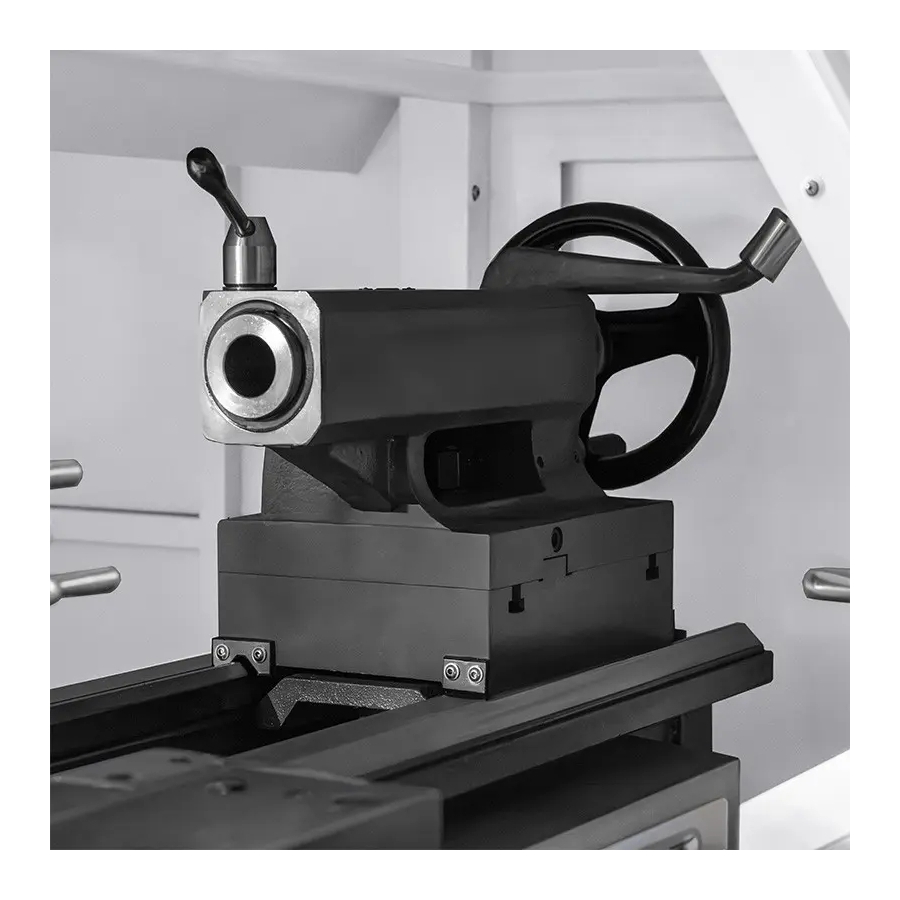

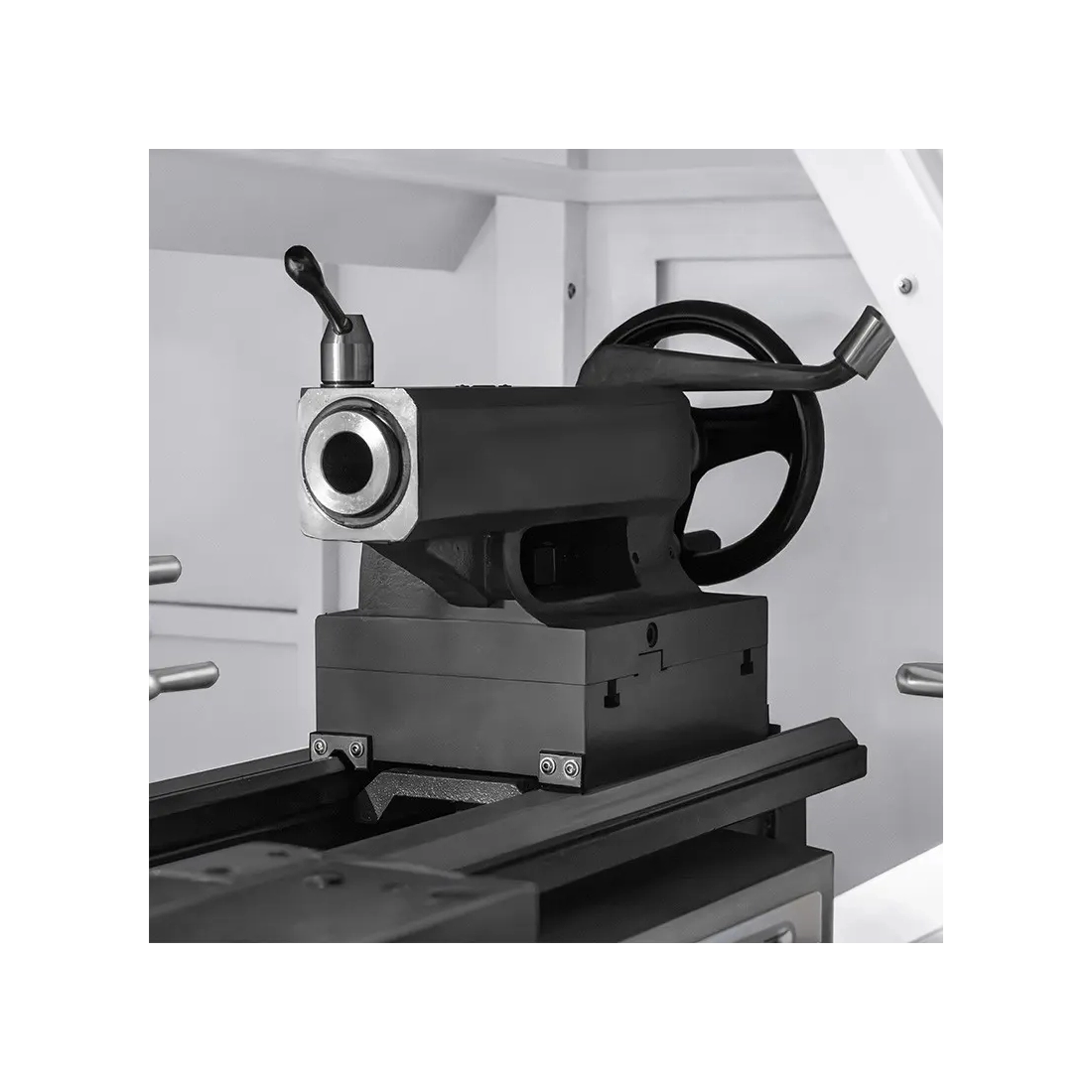

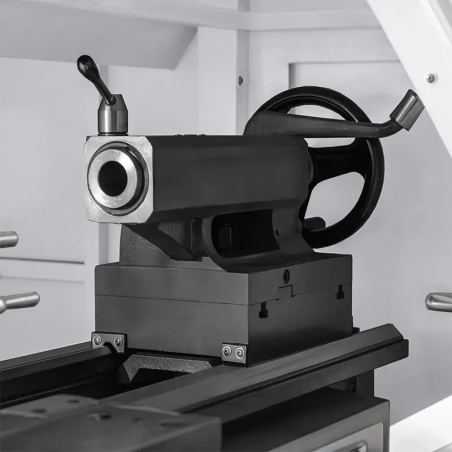

| Contrapunct | ||
| Tip contrapunct | Manual | |
| Cursă pinolă contrapunct | mm | 150 |
| Diametru pinolă contrapunct | mm | 75 |
| Con pinolă contrapunct | MK5 | |
| Avans | ||
| Avans rapid X/Z | m/min. | 4/6 |
| Șurub conducător | ||
| Pas șurub | mm | Ø25x5 |
| Motor | ||
| Putere motor servo principal | kW | 11 |
| Putere pompă lichid de răcire | kW | 0,125 |
| Putere servomotor axa X/Z | kW | 1,3/2,3 |
| Cupluri de acționare | ||
| Arbore principal | Nm | 650 |
| Avansuri X/Z | Nm | 8,4/14,64 |
| Altele | ||
| Dimensiuni | mm | 3658x1450(1650)x1850 |
| Greutate | kg | 2700 |
Precizie și fiabilitate – CORMAK EASY NC-500
CORMAK EASY NC-500 este un strung cu comandă NC solid, care îmbină operarea intuitivă cu precizia strunjirii și flexibilitatea în producție.
- Tip mașină
- Strung convențional cu comandă NC
- Diametru de strunjire peste batiu
- 500 mm
- Greutate
- 2700 kg
- Putere motor
- 11 kW
- Material prelucrat
- Metal
- Turație ax freză
- 20–2000 rot./min
- Tip acționare
- Servomotoare
- Putere servomotor axa Z
- 2,3 kW
- Tip afișaj
- Digital (DRO)
- Tip motor arbore principal
- Servomotor
- Număr axe
- 2
- Diametru de strunjire peste suport
- 300 mm
- Lățime batiu
- 400 mm
- Diametru mandrină
- 250 mm
- Diametru trecere ax principal
- 80 mm (date tehnice) / 80 sau 104 mm (în funcție de versiune, descriere)
- Capăt ax principal
- D8
- Cursă pinolă păpușă mobilă
- 150 mm
- Con pinolă păpușă mobilă
- MK5
- Avans rapid
- X: 4 m/min
Z: 6 m/min - Lungime maximă piesă montată
- 2000 mm
- Con ax principal
- 90 mm, 1:20
- Cursă sanie superioară
- 140 mm
- Cursă transversală
- 250 mm
- Diametru pinolă păpușă mobilă
- 75 mm
- Putere pompă lichid de răcire
- 0,125 kW
- Reglare turație
- Continuă
- Diametru șurub conducător
- 25 mm
- Iluminare de lucru
- LED
- Pas șurub conducător
- 5 mm
- Lungime maximă de strunjire
- 1900 mm
- Dimensiuni sculă
- 25 × 25 mm
- Tip păpușă mobilă
- Manuală
- Putere servomotor axa X
- 1,3 kW
- Cuplu avans axa X
- 8,4 Nm
- Tip comandă
- NC
- Moduri de lucru
- Manual
NC - Diagonală ecran
- 12,1″
- Viteză de așchiere constantă
- Da
- Tipuri de filetare
- D.P.
În inci
Metrică
Modulară - Cuplu arbore principal
- 650 Nm (date tehnice) / până la 1085 Nm (descriere)
- Cicluri automate
- Conuri
Filetare
Forme simple - Sistem de răcire sculă
- Da
- Sistem de evacuare a așchiilor
- Cu sertar
- Înălțime
- 1850 mm
- Lățime
- 1450 (1650) mm
- Lungime
- 3658 mm
- Număr scule (standard)
- 4 scule
Strung NC pentru metal CORMAK Easy 500 × 2000
Strungul NC pentru metal CORMAK Easy 500 × 2000, model CORMAK EASY NC-500, este un strung convențional modern cu sistem de comandă NC intuitiv, care combină prelucrarea manuală cu automatizarea specifică strungurilor CNC.
Potrivit pentru producția unicat și de serie, acesta oferă precizie ridicată, flexibilitate și utilizare facilă în unități de producție, ateliere de service și instituții educaționale.
