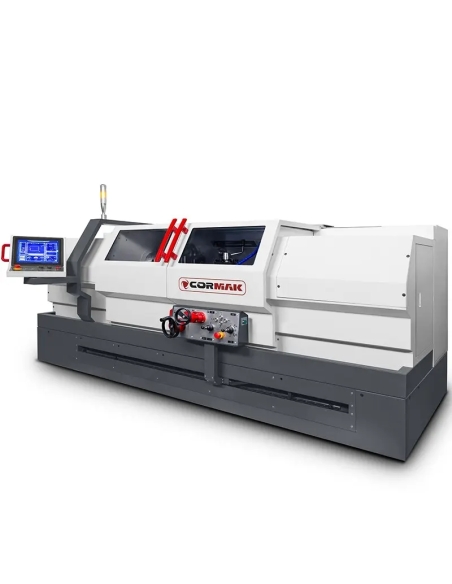

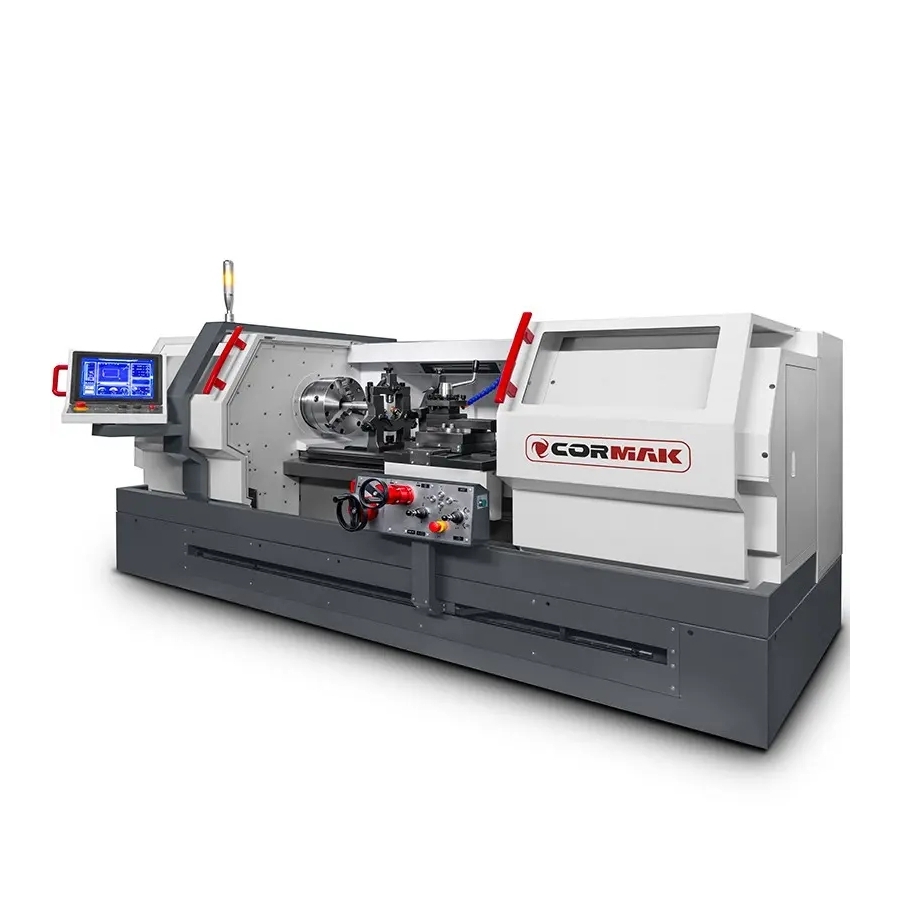

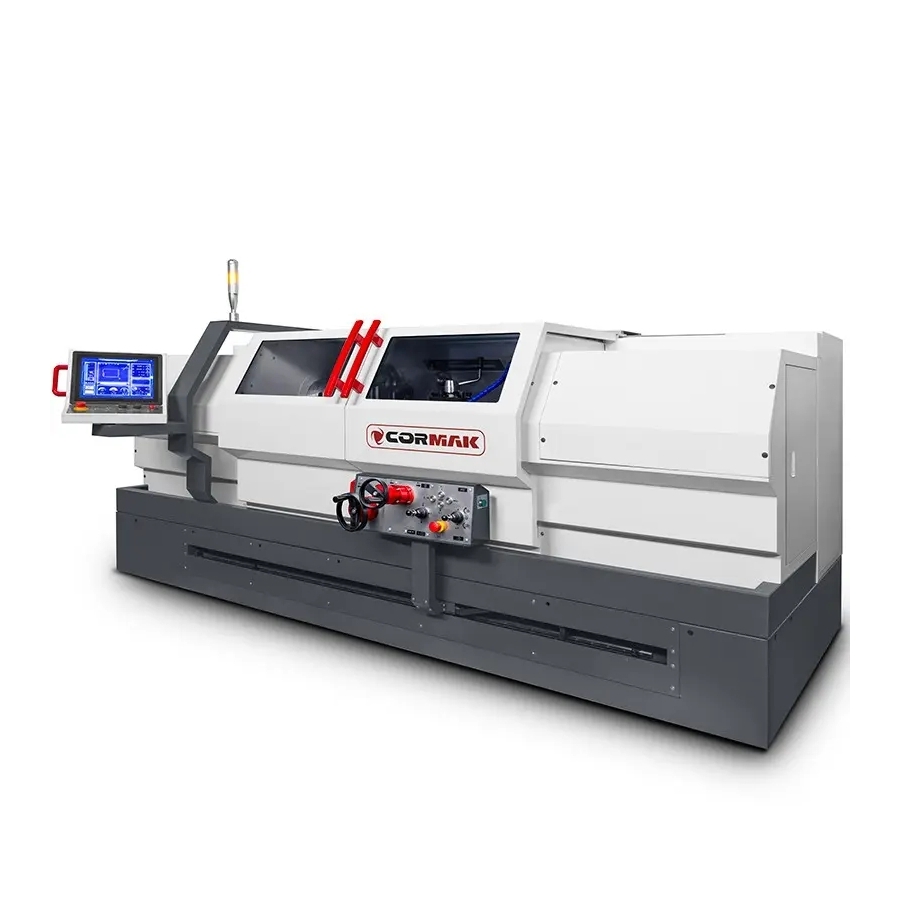

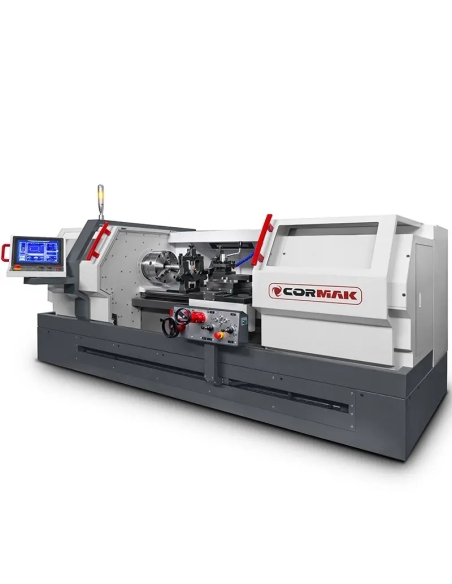

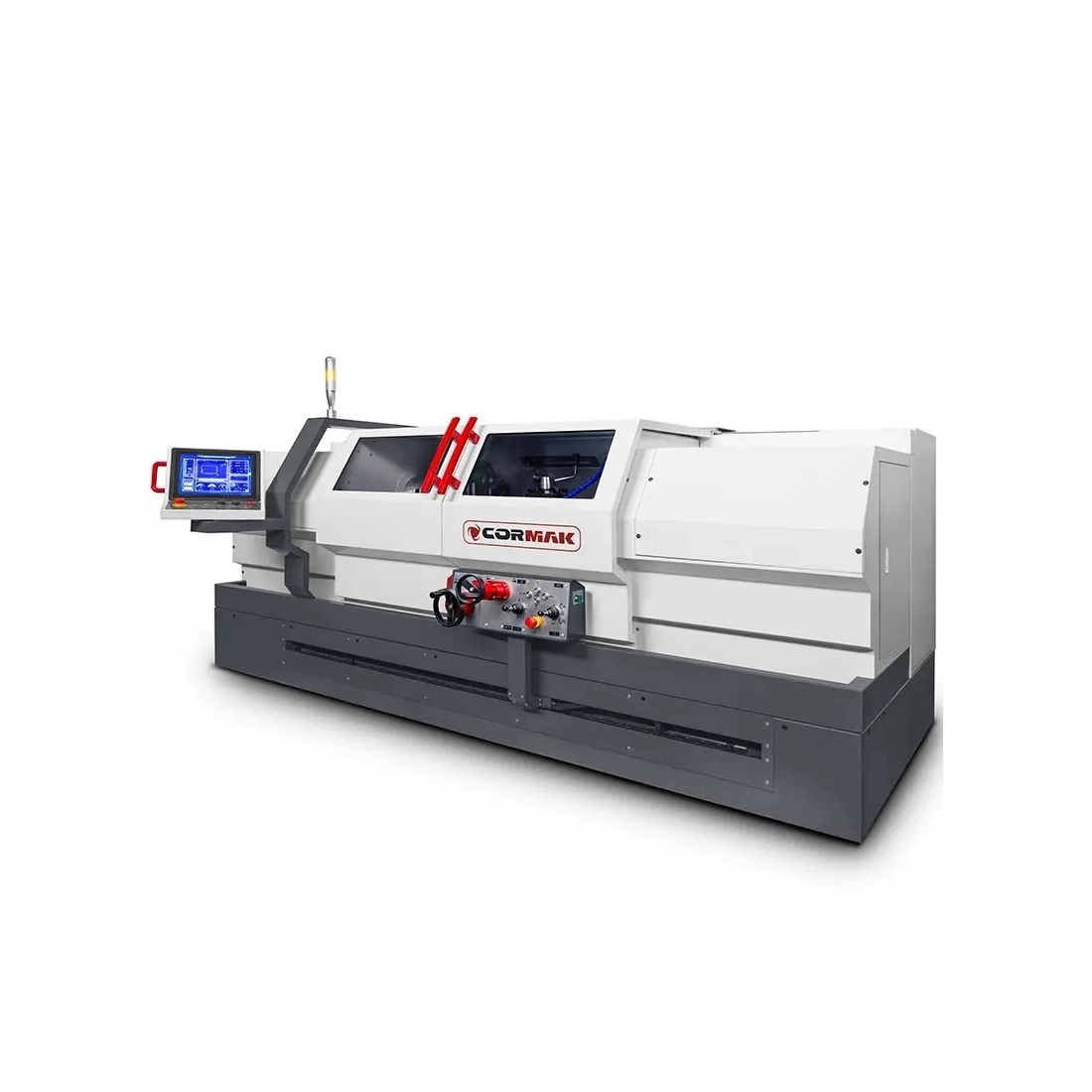

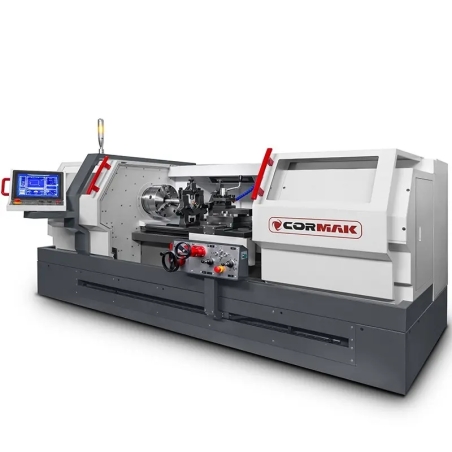

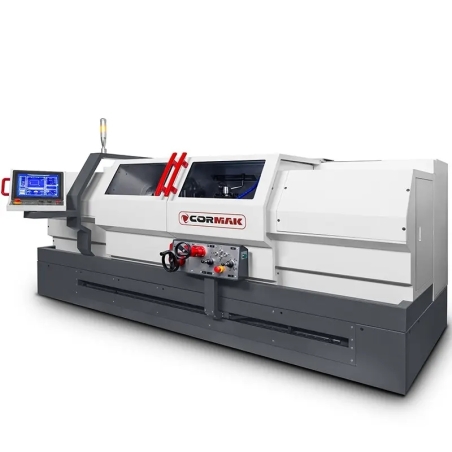

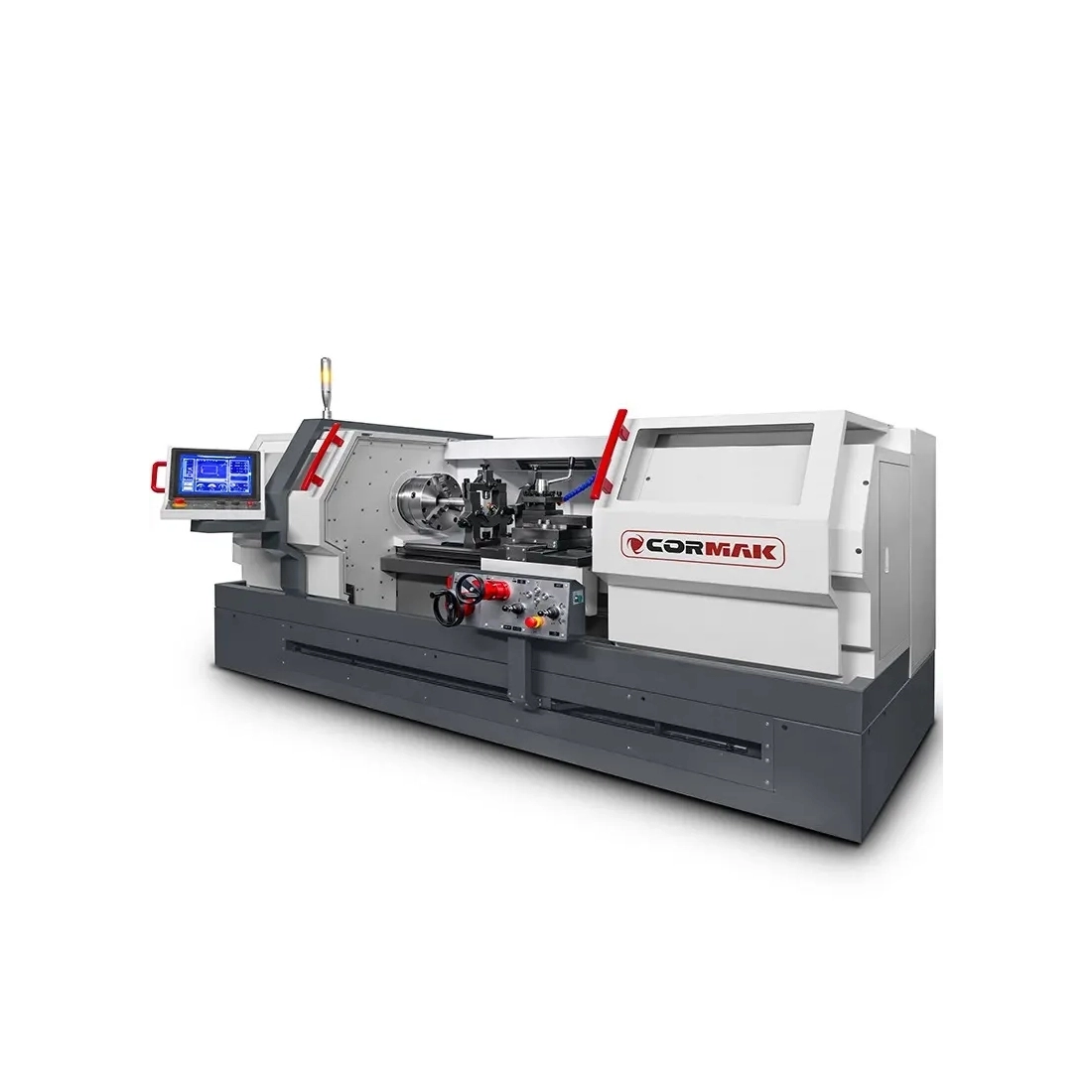

Strung pentru metal cu comandă NC CORMAK Easy 500 × 1000
Avantajele principale ale mașinii

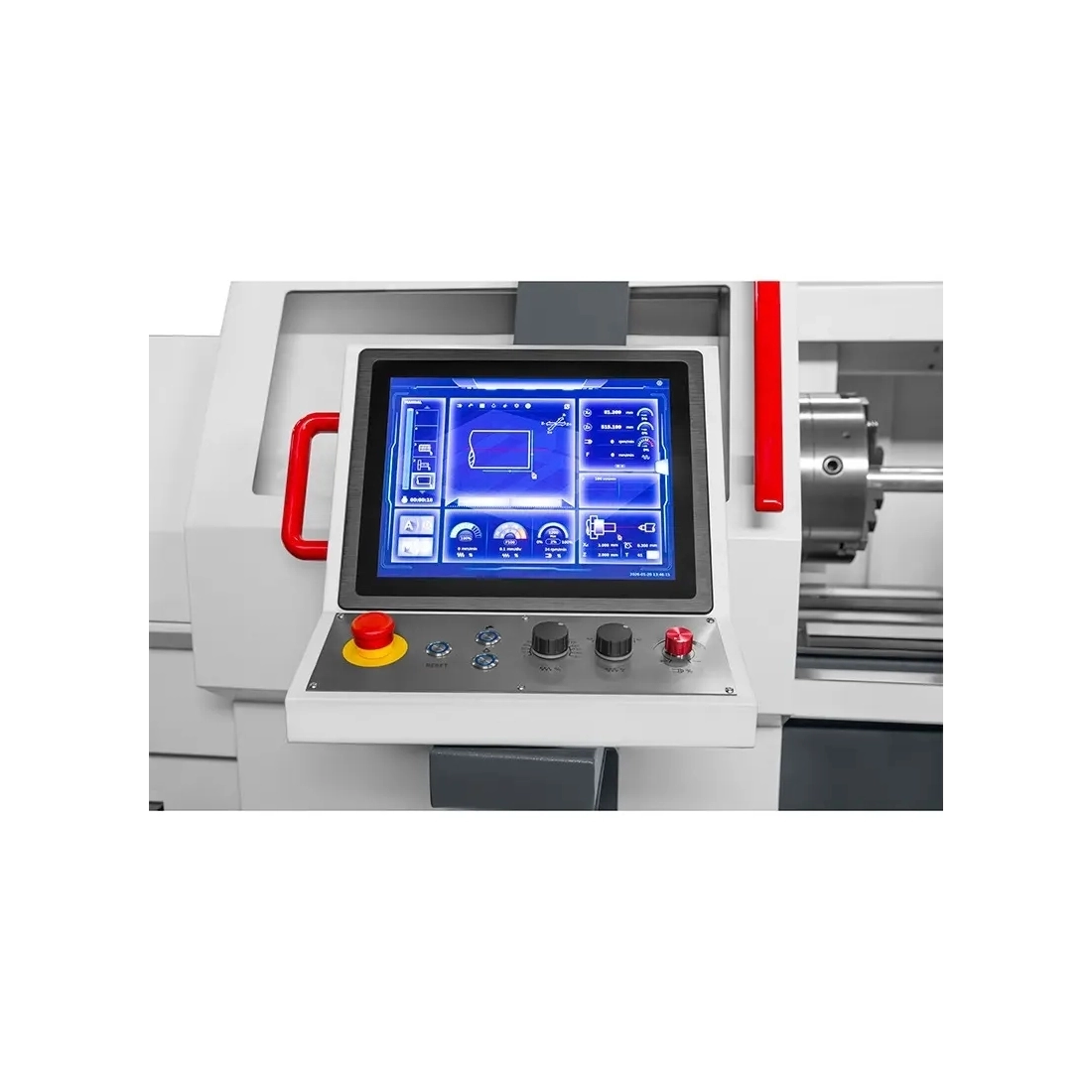

- Ecran tactil de 12,1": meniu clar și sistem interactiv de instrucțiuni pentru operare intuitivă, inclusiv pentru operatorii aflați la început.
- Cicluri de prelucrare automatizate: permit realizarea rapidă a filetelor, conurilor și formelor simple prin introducerea parametrilor de prelucrare.
- Mod de lucru NC și manual: flexibilitate pentru adaptarea mașinii la sarcini de producție și instruire.
- Viteză de așchiere constantă: asigură o calitate uniformă a suprafeței, indiferent de diametrul piesei prelucrate.
- Construcție robustă a băncii: ghidajele de precizie garantează stabilitate ridicată în lucru, chiar și la piese de dimensiuni mari.
- Servomotoare pe axele X și Z: oferă o mișcare lină și rapidă a saniei, reducând timpul de ciclu.
- Evacuare eficientă a așchiilor: sertarul colector facilitează păstrarea curățeniei la postul de lucru.
Construcție și tehnologie
Strungul EASY NC-500 a fost proiectat pentru eficiență maximă și durabilitate. Banca lată, cu lățimea de 400 mm, reduce vibrațiile și îmbunătățește calitatea prelucrării. Capul de lucru(arborele principal), cu diametrul de trecere 80/104 mm(în funcție de versiune), permite prelucrarea pieselor lungi și groase. Motorul arborelui de 11 kW generează un cuplu de până la 1085 Nm, permițând strunjirea eficientă a materialelor cu duritate ridicată. Operarea bazată pe servosisteme oferă repetabilitate dimensională excelentă și reduce timpul de setare.
Precizie și productivitate
Datorită automatizării ciclurilor-cheie și posibilității de strunjire simultană pe două axe, EASY NC-500 asigură precizie de execuție și reducerea timpului de producție. Funcții precum filetarea metrică, în inci, modulară și D.P. au fost simplificate prin introducerea parametrilor necesari, restul fiind realizat de mașină.
Utilizare
Strungul convențional cu comandă NC CORMAK EASY NC-500 este utilizat în:
- Ateliere de producție: mici și medii, pentru piese unicat și serii mici.
- Ateliere de mentenanță și reparații: unde contează flexibilitatea și schimbarea rapidă a setărilor.
- Școli și centre de instruire: datorită operării simplificate și posibilității de învățare a bazelor prelucrării prin așchiere și a comenzii NC.
Echipare standard

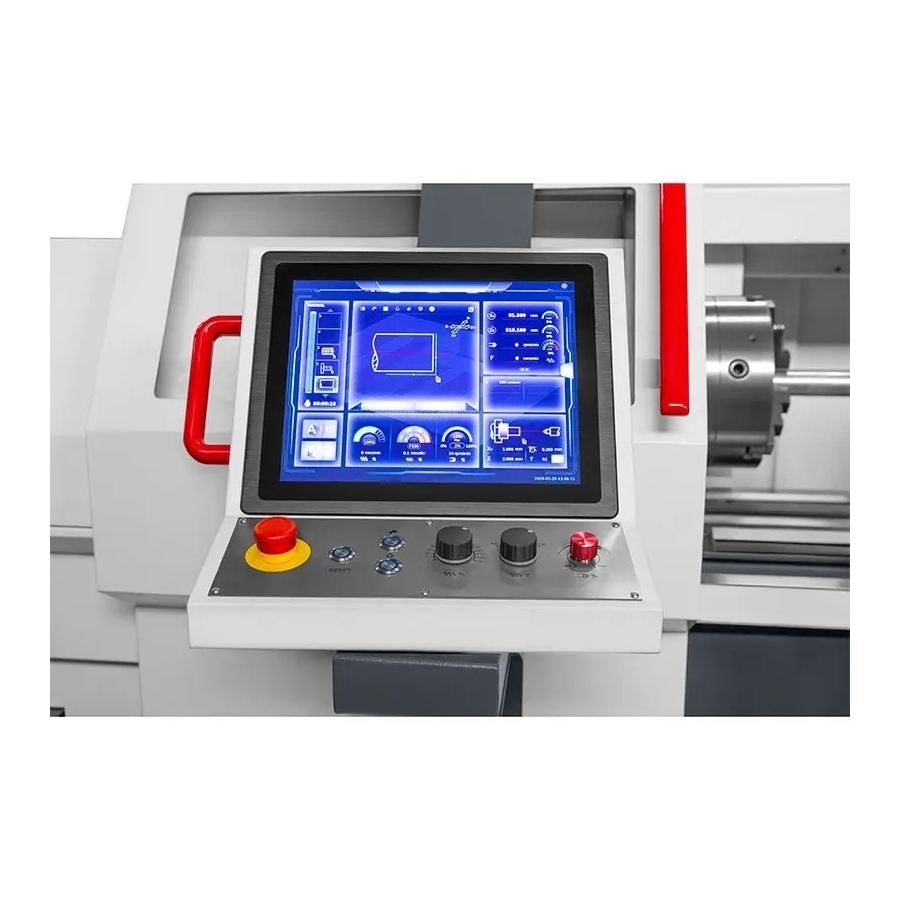

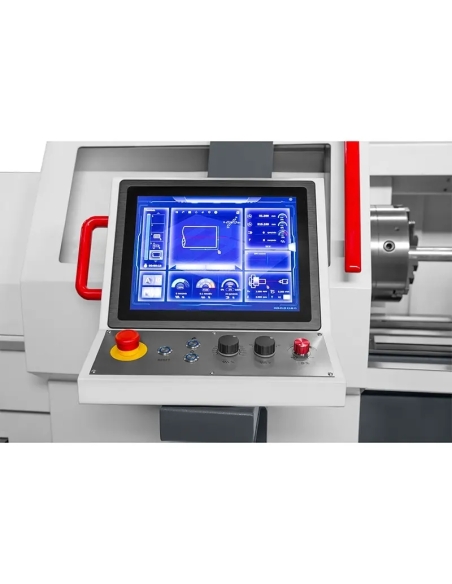

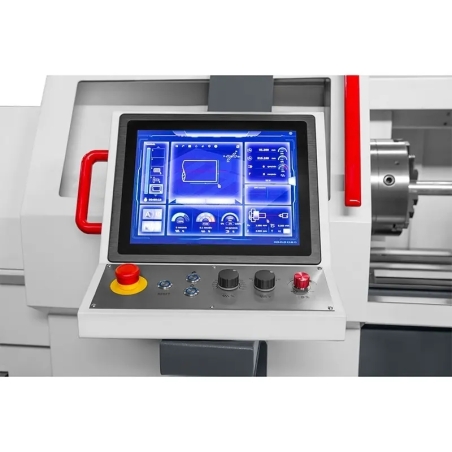

- Sistem de comandă NC cu ecran tactil 12,1"
- Afișaj digital al poziției (DRO)

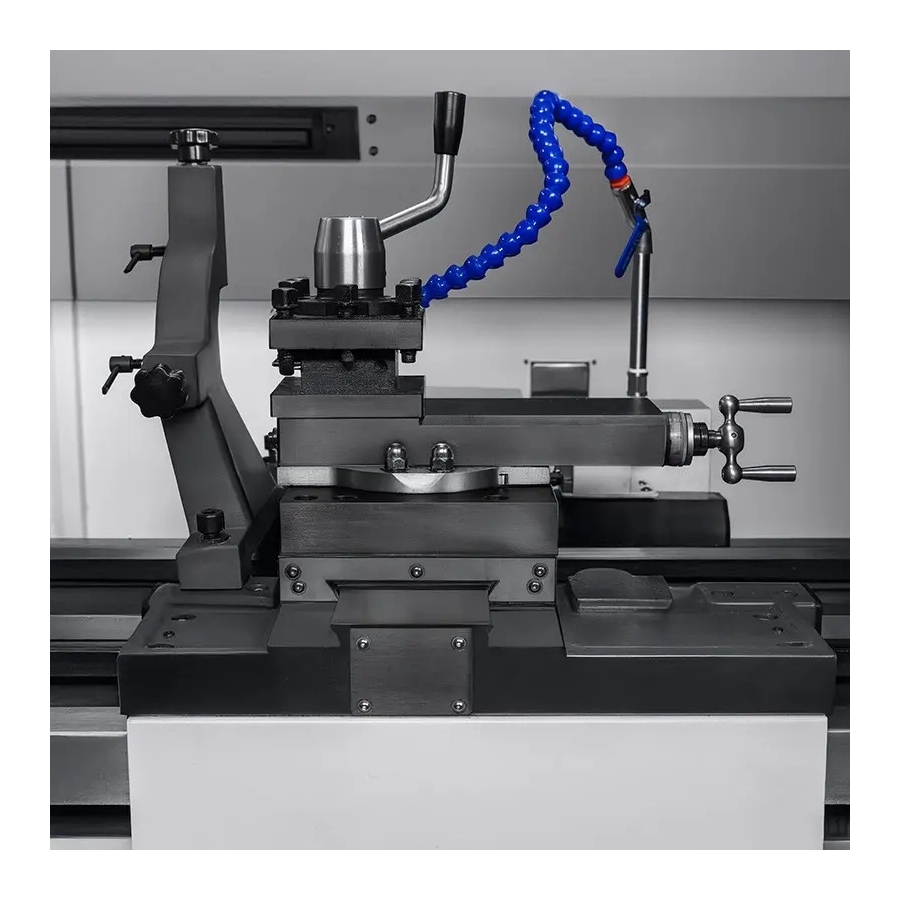

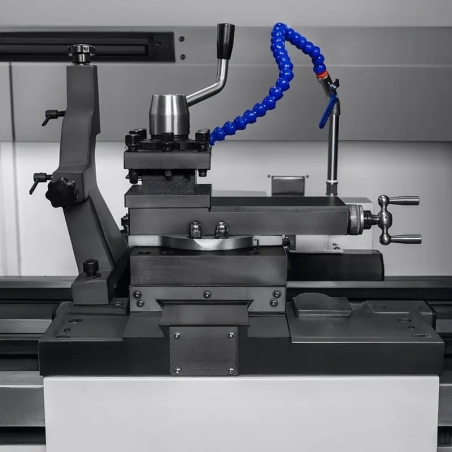

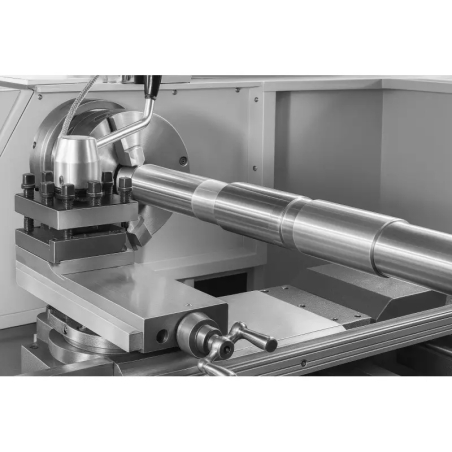

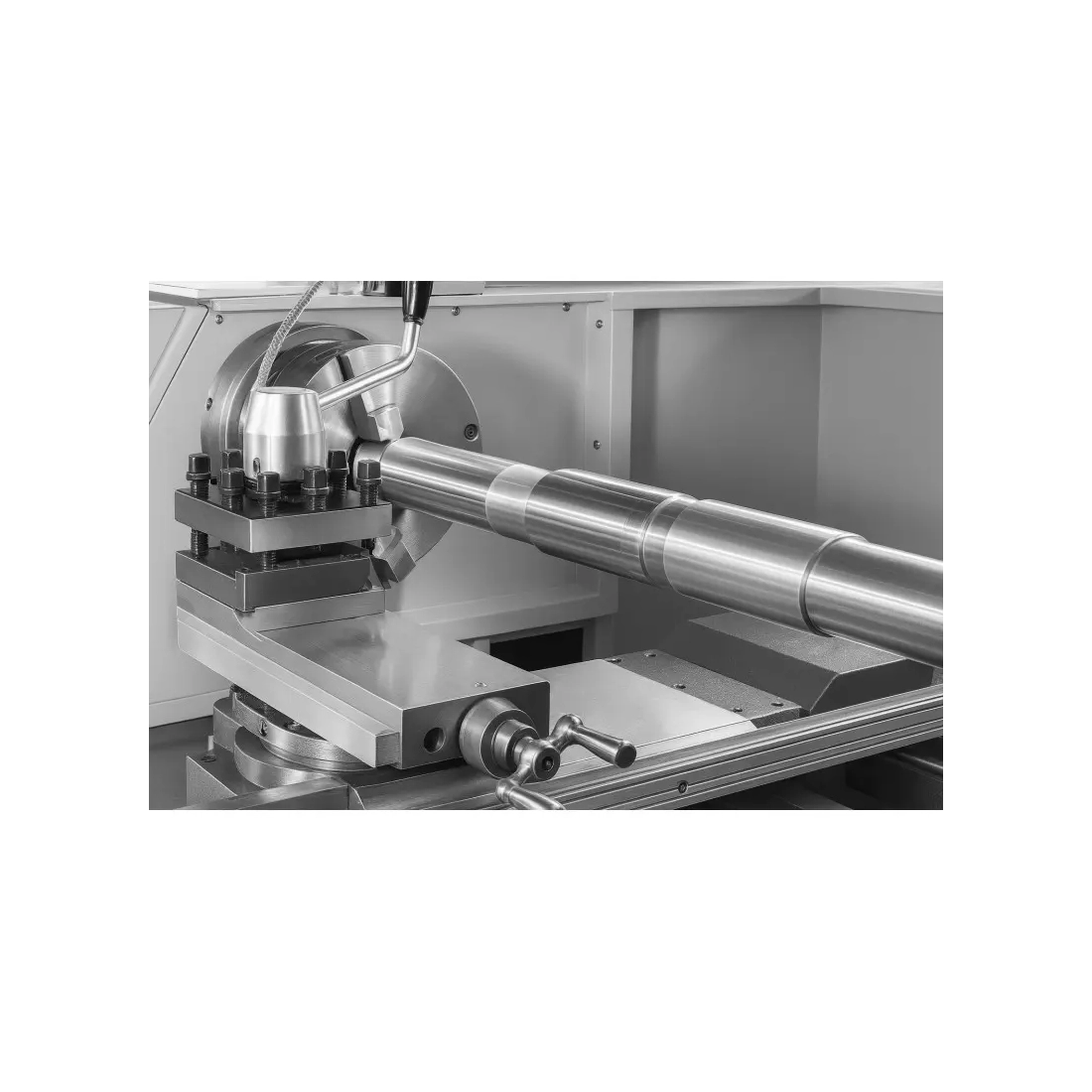

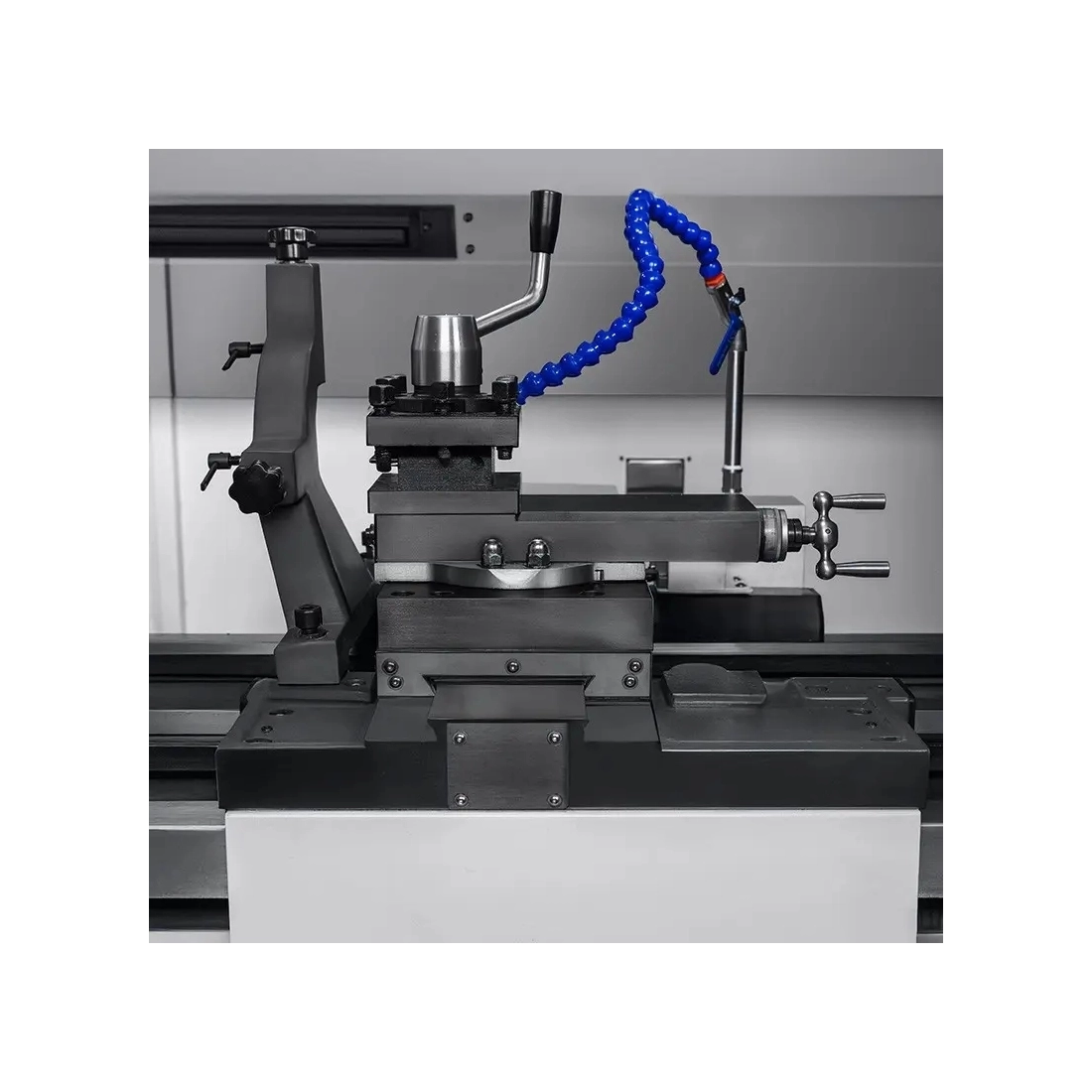

- Cap portscule cu 4 poziții
- Sistem de răcire a sculei
- Iluminare LED a zonei de lucru
- Sistem de evacuare a așchiilor cu sertar
- Mandrină de strung cu 3 bacuri
- Vârfuri pentru contrapunct tip MT5
Echipare opțională
- Mandrină cu 4 bacuri autocentrantă sau independentă

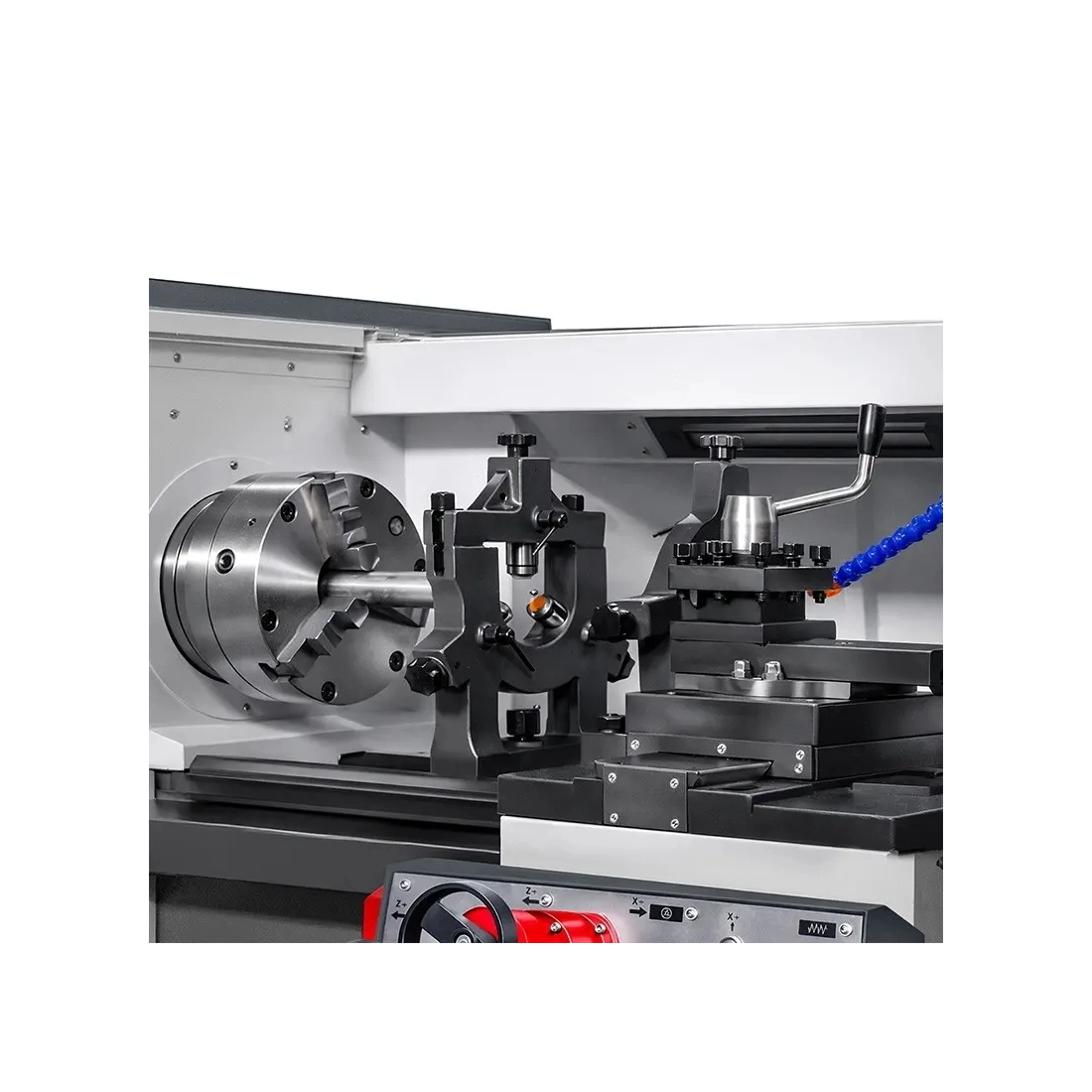

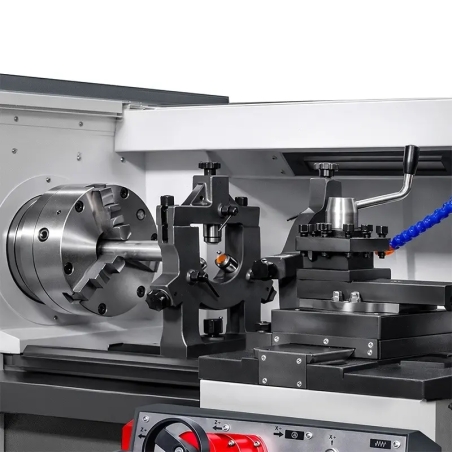

- Reazem fix și mobil
- Portsculă cu prindere rapidă
- Mandrină cu bucșe (collet)
Date tehnice
| Parametru | Unitate | Valoare |
|---|---|---|
| Parametri de capacitate | ||
| Diametru de strunjire peste banc | mm | 500 |
| Diametru de strunjire peste sanie | mm | 300 |
| Lungime maximă a piesei | mm | 1000 |
| Lungime maximă de strunjire | mm | 900 |
| Lățimea băncii | mm | 330 |
| Arbore principal | ||
| Diametrul mandrinei | mm | 250 |
| Reglaj turație arbore | Continuu | |
| Domeniu turație arbore | rot./min. | 20-2000 |
| Diametru de trecere prin arbore | mm | 80 |
| Con arbore | 1:20 90 mm | |
| Capăt arbore | D8 | |
| Sanie transversală | ||
| Cursa pe axa X | mm | 250 |
| Portsculă | ||
| Număr de scule | 4 | |
| Dimensiune sculă | mm | 25x25 |
| Deplasare sanie portsculă | mm | 140 |

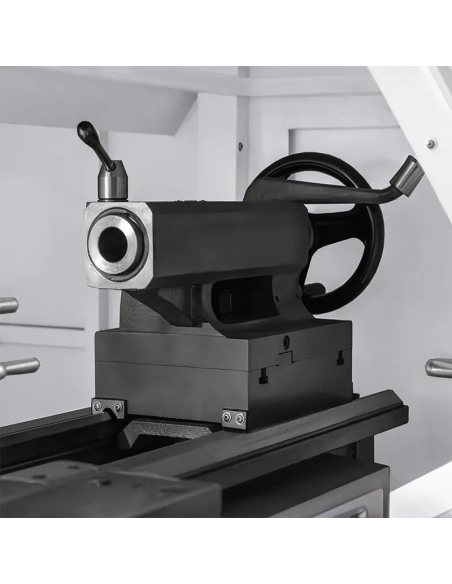

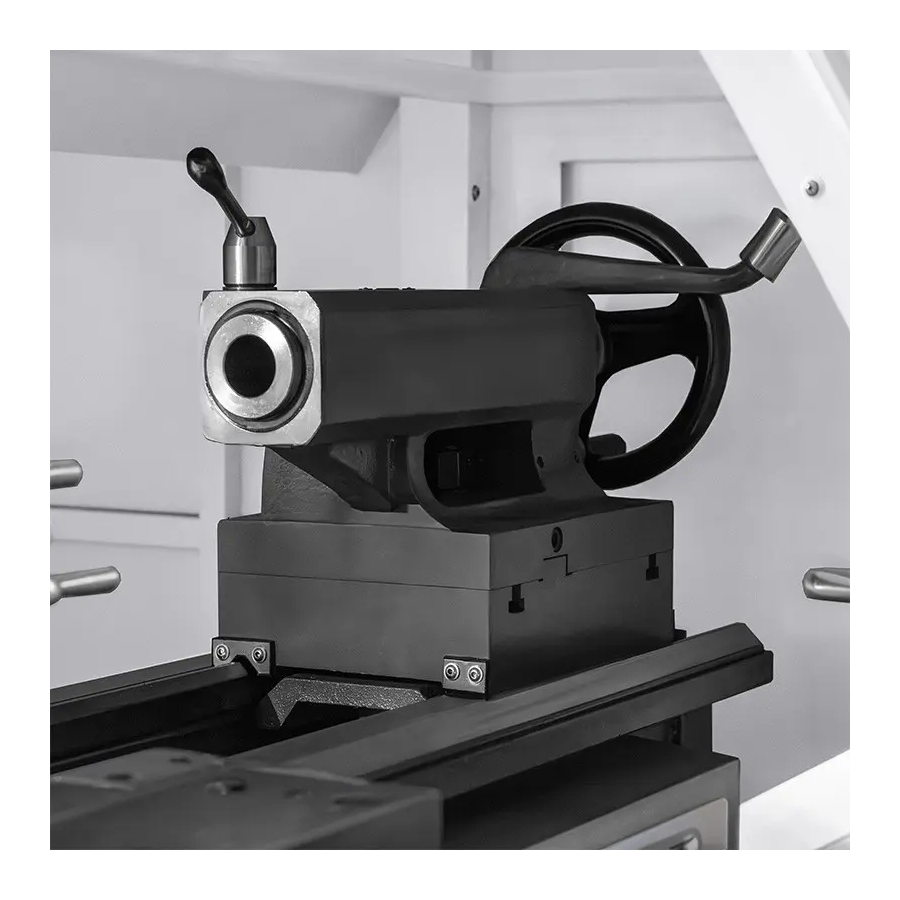

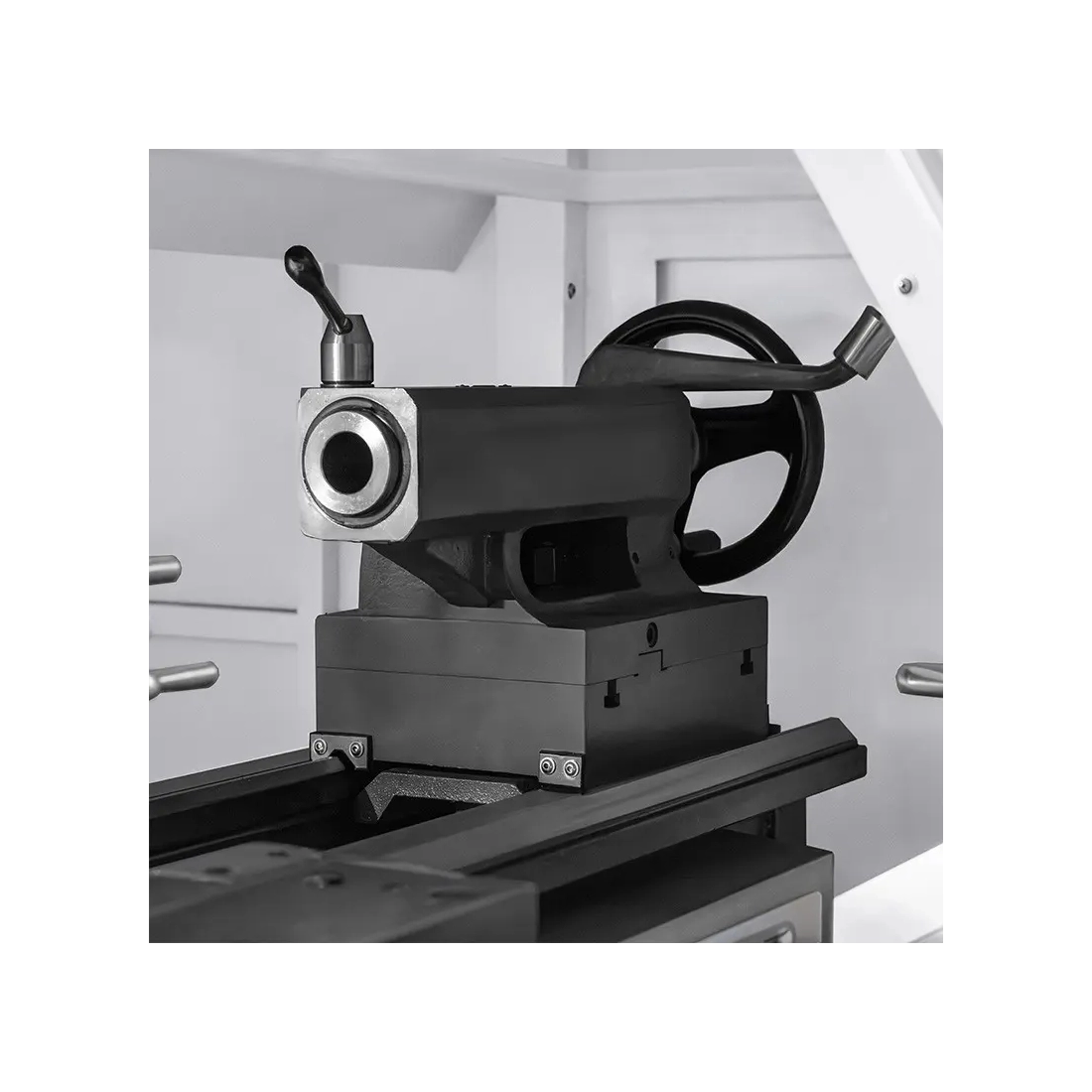

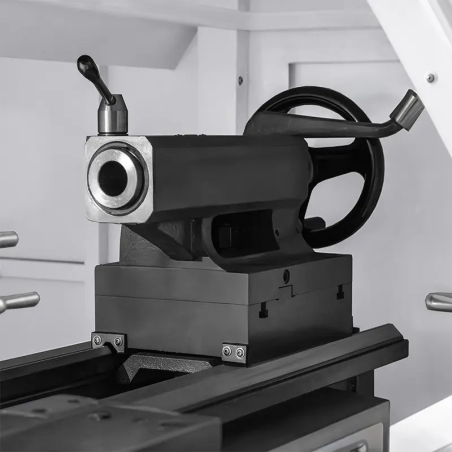

| Contrapunct | ||
| Tip contrapunct | Manual | |
| Cursa pinolei contrapunctului | mm | 150 |
| Diametrul pinolei contrapunctului | mm | 75 |
| Conul pinolei contrapunctului | MK5 | |
| Avans | ||
| Avans rapid X/Z | m/min. | 4/6 |
| Șurub conducător | ||
| Pasul șurubului | mm | Ø25x5 |
| Motor | ||
| Putere motor principal servo | kW | 11 |
| Putere pompă de răcire | kW | 0,125 |
| Putere servomotor axa X/Z | kW | 1,3/2,3 |
| Cupluri de acționare | ||
| Arbore principal | Nm | 650 |
| Avansuri X/Z | Nm | 8,4/14,64 |
| Altele | ||
| Dimensiuni | mm | 2658x1450(1650)x1850 |
| Greutate | kg | 2000 |
- Tip mașină
- Strung convențional cu comandă NC
- Diametru de strunjire peste batiu
- 500 mm
- Greutate
- 2000 kg
- Putere motor
- 11 kW
- Material prelucrat
- Metal
- Turație ax freză
- 20–2000 rot./min
- Tip acționare
- Servomotoare
- Putere servomotor axa Z
- 2,3 kW
- Tip afișaj
- Digital (DRO)
- Tip motor arbore principal
- Servomotor
- Număr axe
- 2
- Diametru de strunjire peste suport
- 300 mm
- Lățime batiu
- 330 mm (date tehnice)
400 mm (descriere) - Diametru mandrină
- 250 mm
- Diametru trecere ax principal
- 80 mm (date tehnice) / 80 sau 104 mm (în funcție de versiune, descriere)
- Capăt ax principal
- D8
- Cursă pinolă păpușă mobilă
- 150 mm
- Con pinolă păpușă mobilă
- MK5
- Avans rapid
- X: 4 m/min
Z: 6 m/min - Lungime maximă piesă montată
- 1000 mm
- Con ax principal
- 90 mm, 1:20
- Cursă sanie superioară
- 140 mm
- Cursă transversală
- 250 mm
- Diametru pinolă păpușă mobilă
- 75 mm
- Putere pompă lichid de răcire
- 0,125 kW
- Reglare turație
- Continuă
- Diametru șurub conducător
- 25 mm
- Iluminare de lucru
- LED
- Pas șurub conducător
- 5 mm
- Lungime maximă de strunjire
- 900 mm
- Dimensiuni sculă
- 25 × 25 mm
- Tip păpușă mobilă
- Manuală
- Putere servomotor axa X
- 1,3 kW
- Cuplu avans axa X
- 8,4 Nm
- Tip comandă
- NC
- Moduri de lucru
- Manual
NC - Diagonală ecran
- 12,1″
- Viteză de așchiere constantă
- Da
- Tipuri de filetare
- D.P.
În inci
Metrică
Modulară - Cuplu arbore principal
- 650 Nm (date tehnice) / până la 1085 Nm (descriere)
- Cicluri automate
- Conuri
Filetare
Forme simple - Sistem de răcire sculă
- Da
- Sistem de evacuare a așchiilor
- Cu sertar
- Înălțime
- 1850 mm
- Lățime
- 1450 (1650) mm
- Lungime
- 2658 mm
- Număr scule (standard)
- 4 scule
Strung pentru metal cu comandă NC CORMAK Easy 500 × 1000
Strungul pentru metal CORMAK EASY NC-500 este un echipament convențional modern, dotat cu sistem de comandă NC intuitiv, care combină prelucrarea manuală cu automatizarea specifică strungurilor CNC.
Ideal pentru producție unitară și de serie, acesta oferă precizie ridicată, flexibilitate și operare facilă în unități de producție, ateliere de service și instituții educaționale.
