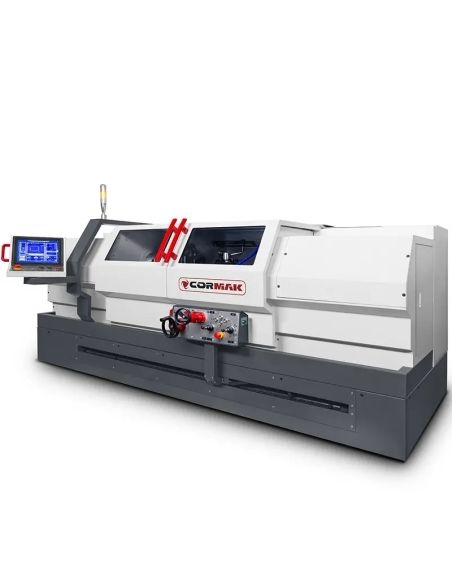

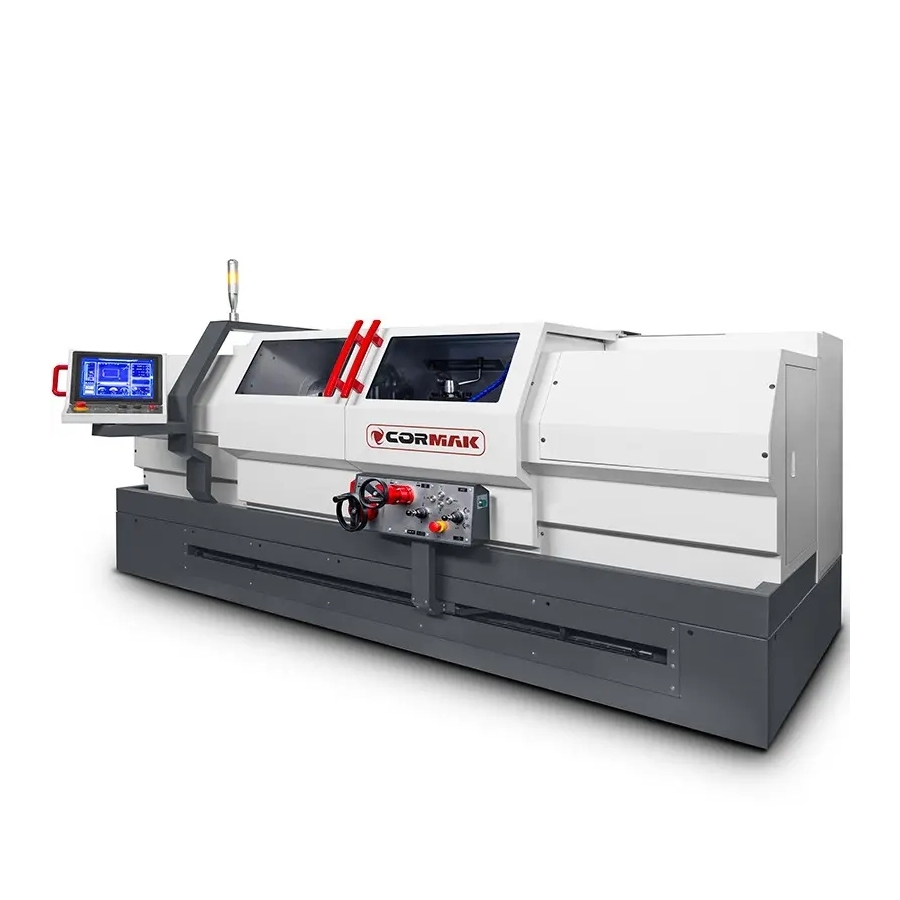

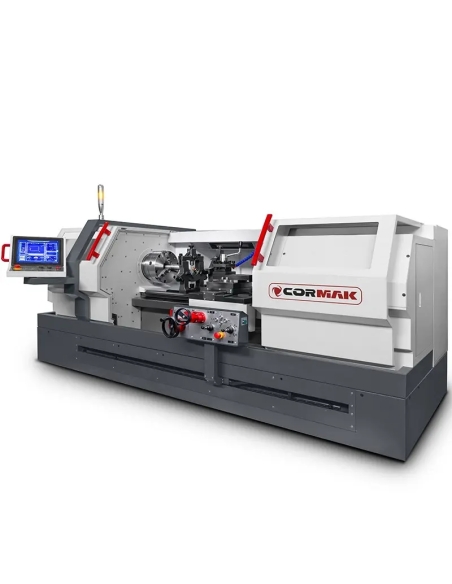

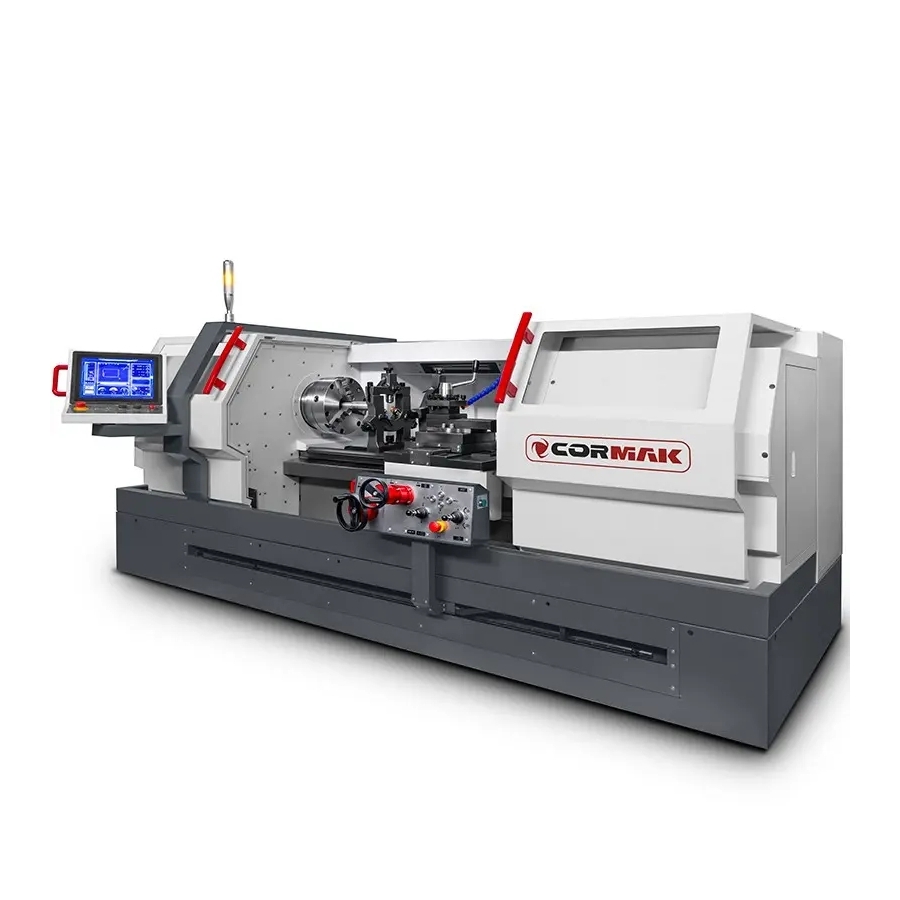

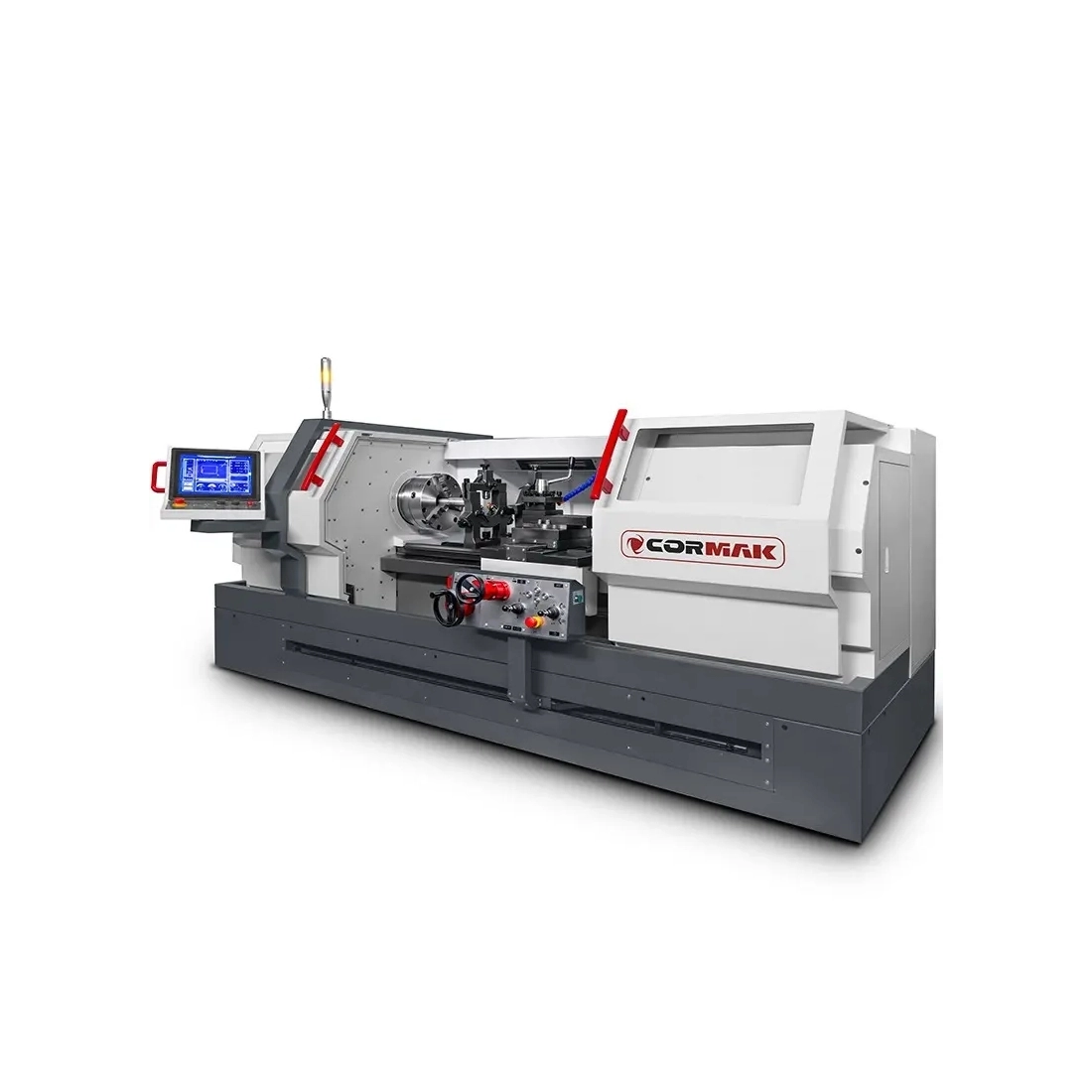

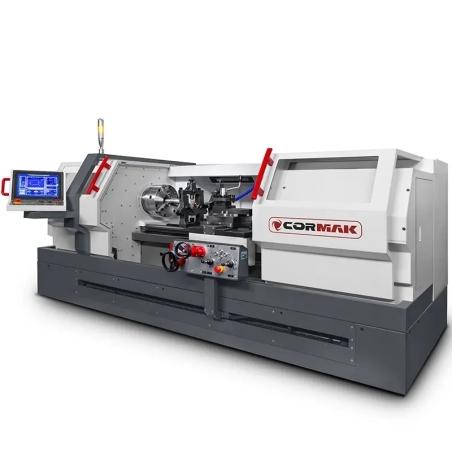

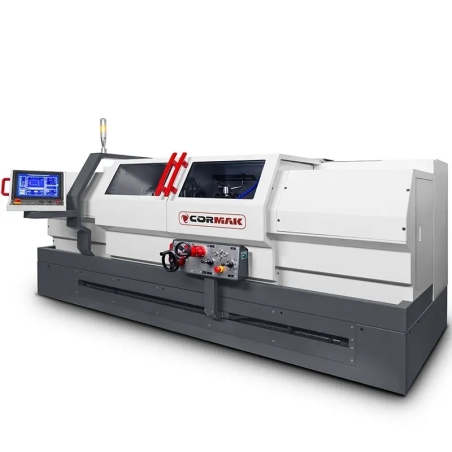

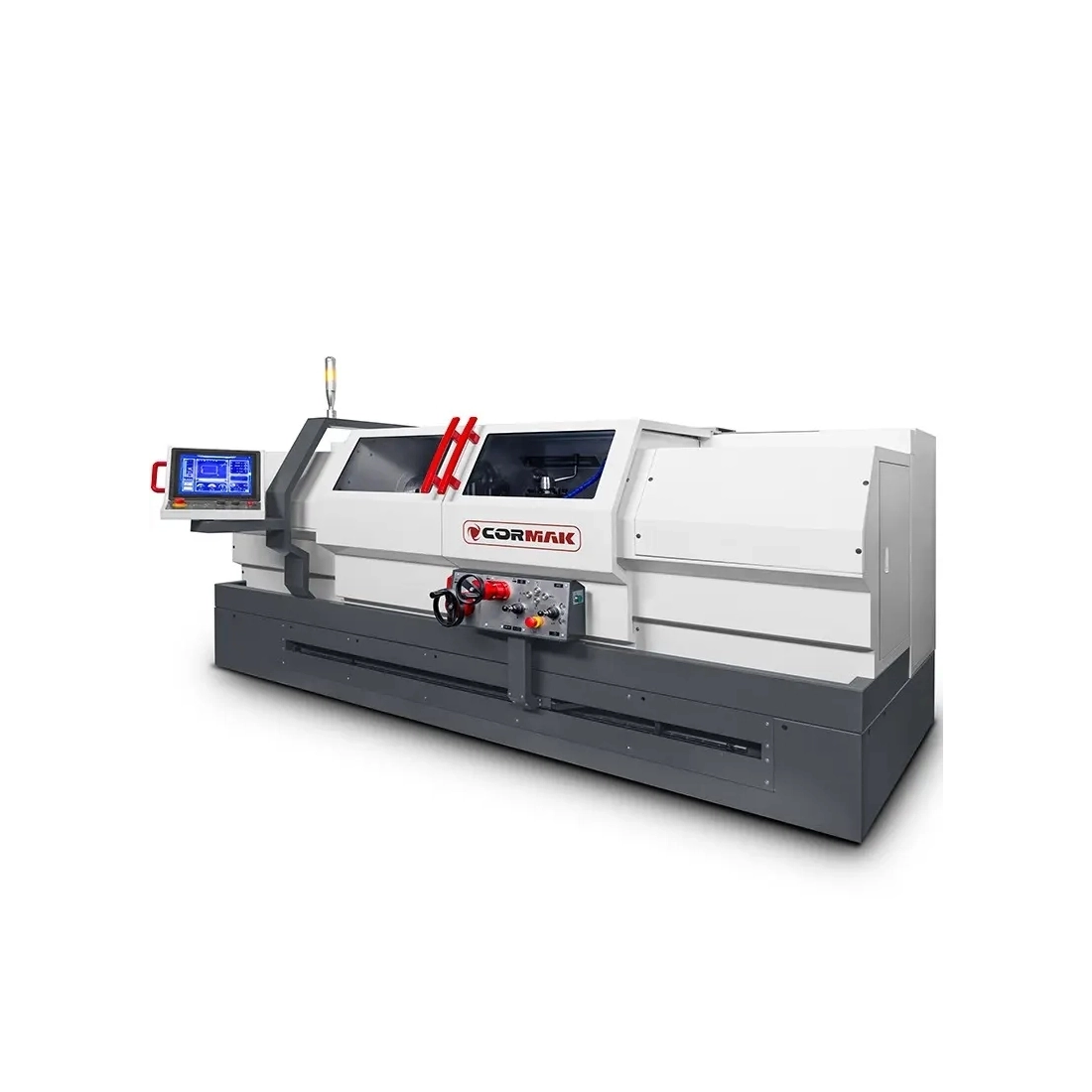

Strung convențional cu comandă numerică CORMAK EASY 410×1000 NC
Principalele avantaje ale mașinii

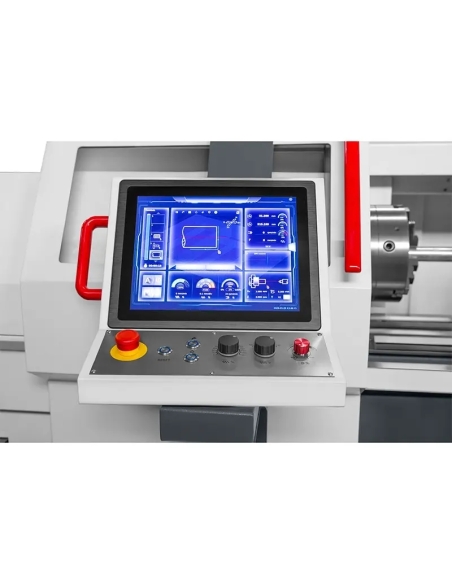

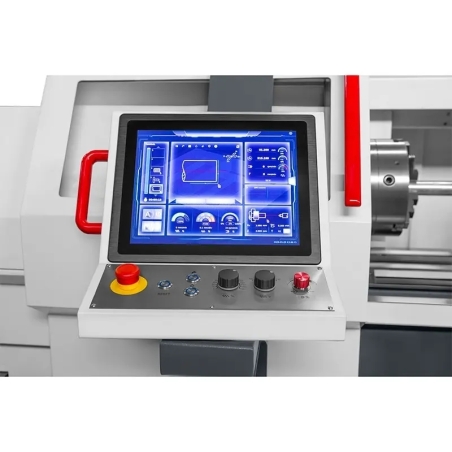

- Ecran tactil 12.1": meniu clar și sistem interactiv de instrucțiuni pentru operare intuitivă, chiar și pentru operatorii începători.
- Cicluri de prelucrare automatizate: permit realizarea rapidă a filetelor, conurilor și formelor simple prin introducerea parametrilor de prelucrare.
- Mod de lucru NC și manual: oferă flexibilitate pentru adaptarea mașinii la sarcini de producție și instruire.
- Viteză de așchiere constantă: asigură o calitate uniformă a suprafeței, indiferent de diametrul piesei prelucrate.
- Construcție robustă a batiului: ghidajele precise garantează stabilitate ridicată în lucru, inclusiv la piese de dimensiuni mari.
- Servomotoare pentru axele X și Z: oferă mișcarea lină și rapidă a saniei, reducând la minimum timpul de ciclu.
- Sistem de evacuare a așchiilor: sertarul colector facilitează menținerea curățeniei la postul de lucru.
Construcție și tehnologie
Strungul EASY NC-410 a fost proiectat pentru productivitate maximă și durabilitate. Batiul lat, cu o lățime de 300 mm, reduce vibrațiile și îmbunătățește calitatea prelucrării. Capul de lucru cu diametrul de trecere 80 mm(în funcție de versiune) permite prelucrarea pieselor lungi și groase. Motorul arborelui principal de 5.5 kW generează un cuplu de până la 1085 Nm, ceea ce permite strunjirea eficientă a materialelor cu duritate ridicată. Comanda bazată pe servosisteme asigură repetabilitate dimensională înaltă și scurtează timpul de setare.
Precizie și eficiență în lucru
Datorită automatizării ciclurilor-cheie de prelucrare și posibilității de strunjire simultană pe două axe, EASY NC-410 garantează precizie de execuție și reducerea timpului de producție. Utilizarea funcțiilor precum filetarea metrică, în inch, modulară și D.P. a fost simplificată prin introducerea parametrilor necesari, restul fiind realizat de mașină.
Utilizare
Strungul convențional cu comandă NC CORMAK EASY NC-410 este utilizat în:
- Ateliere de producție mici și medii: pentru realizarea pieselor unicat și a seriilor mici.
- Ateliere de mentenanță și reparații: unde contează flexibilitatea și schimbarea rapidă a setărilor.
- Școli tehnice și centre de instruire: datorită operării simplificate și posibilității de a învăța bazele așchierii și ale comenzii NC.
Echipare standard

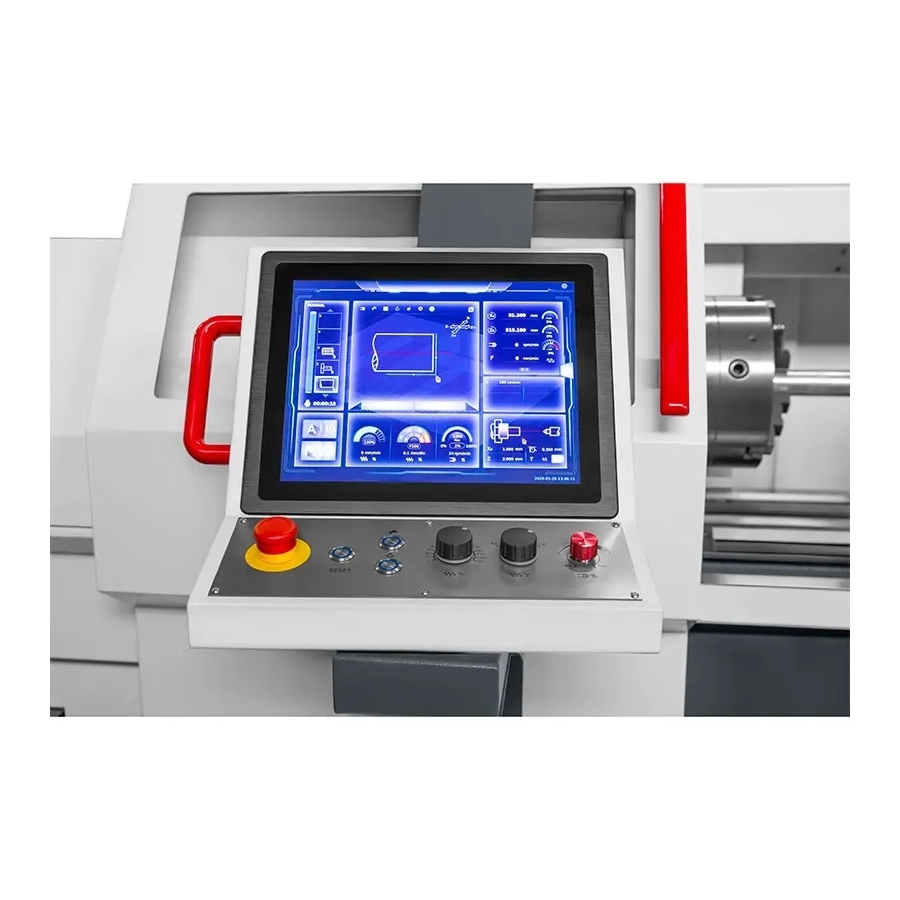

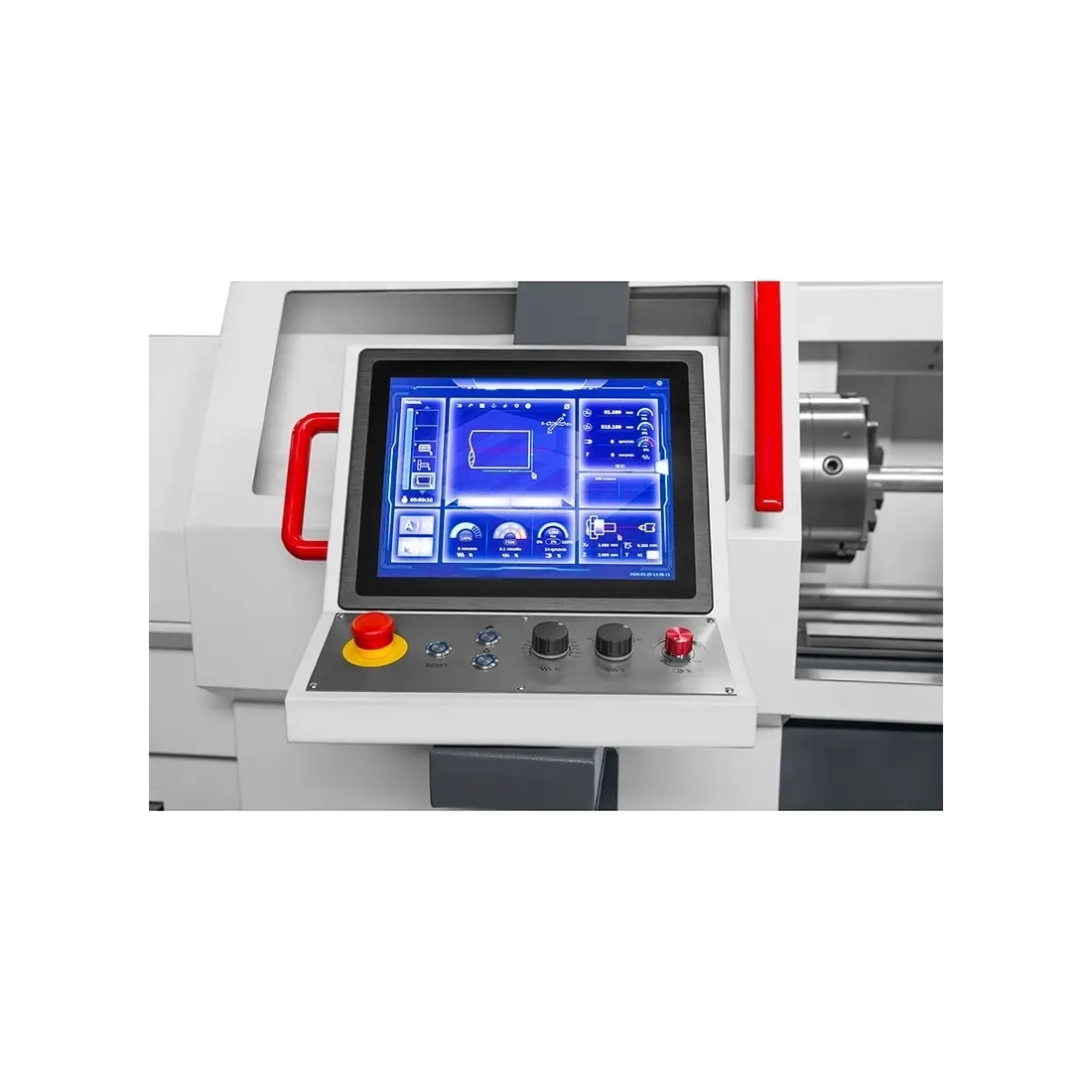

- Sistem de comandă NC cu ecran tactil 12.1"
- Afișaj digital al poziției (DRO)

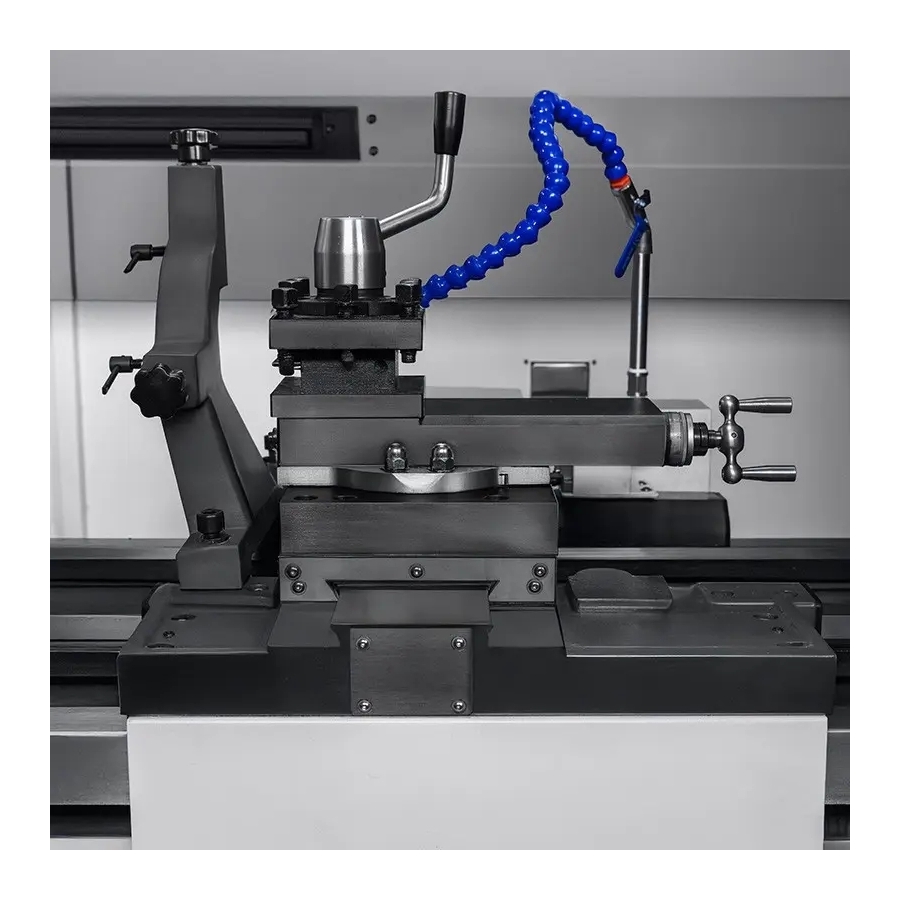

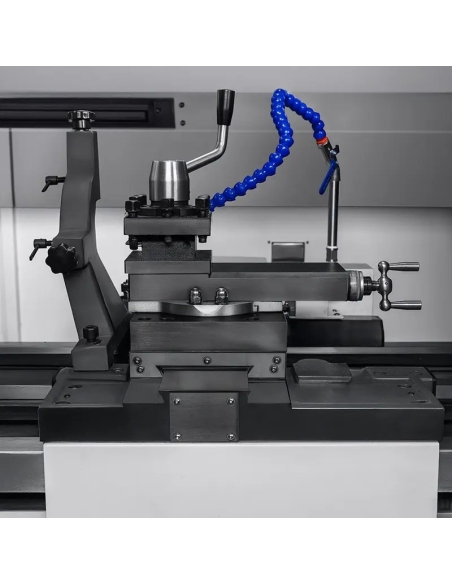

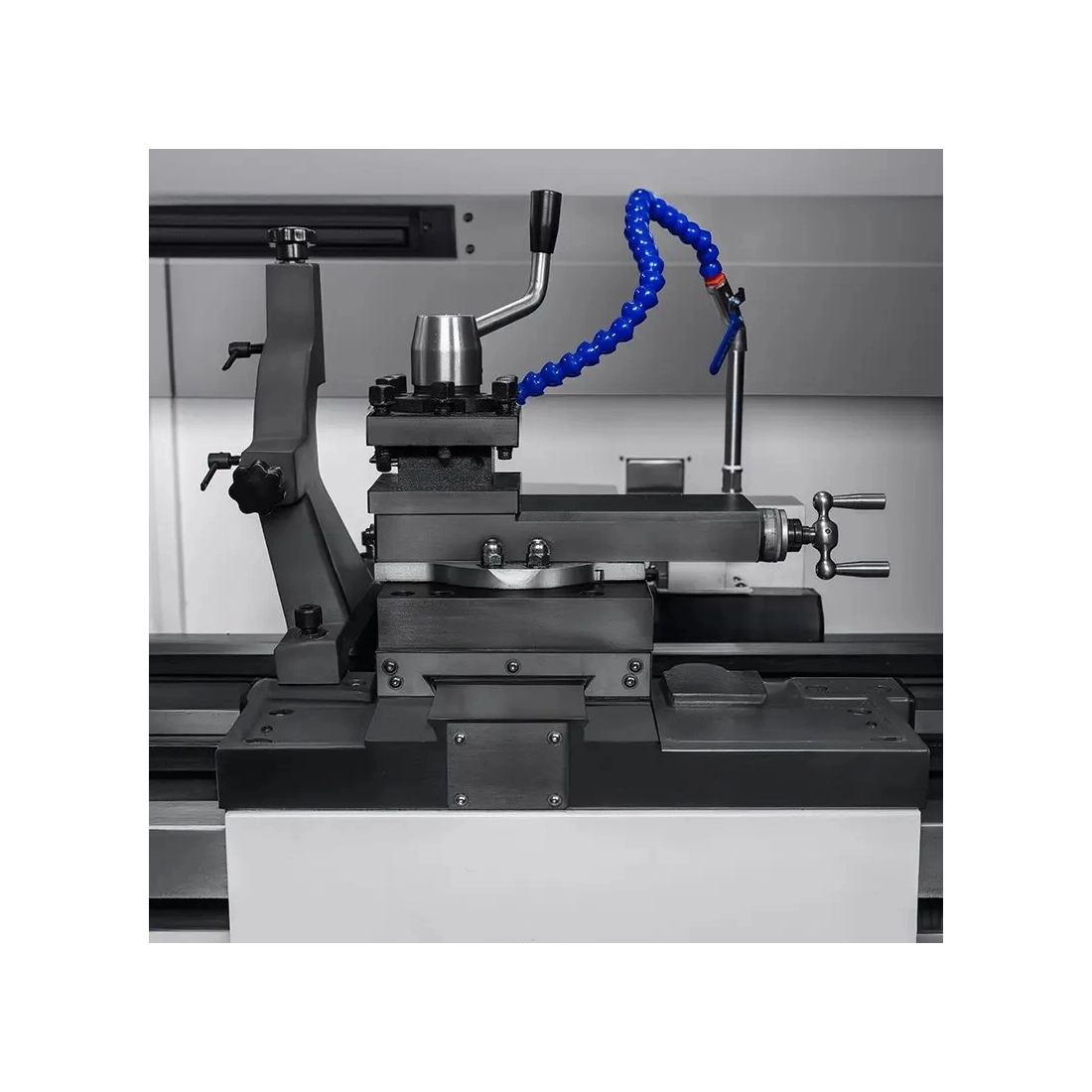

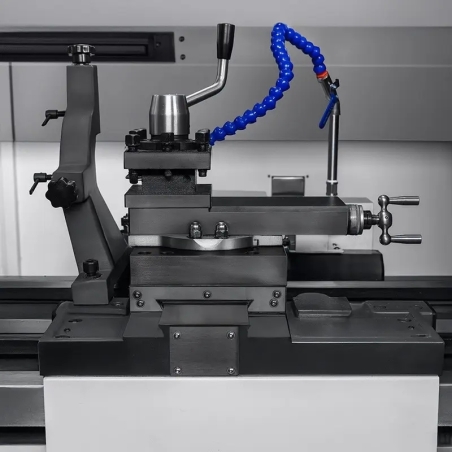

- Cap portscule cu 4 poziții

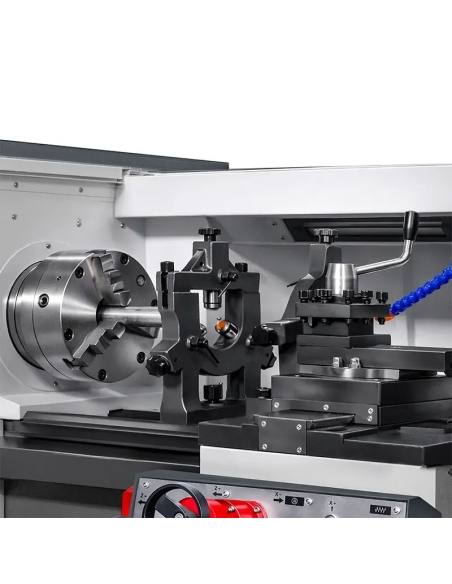

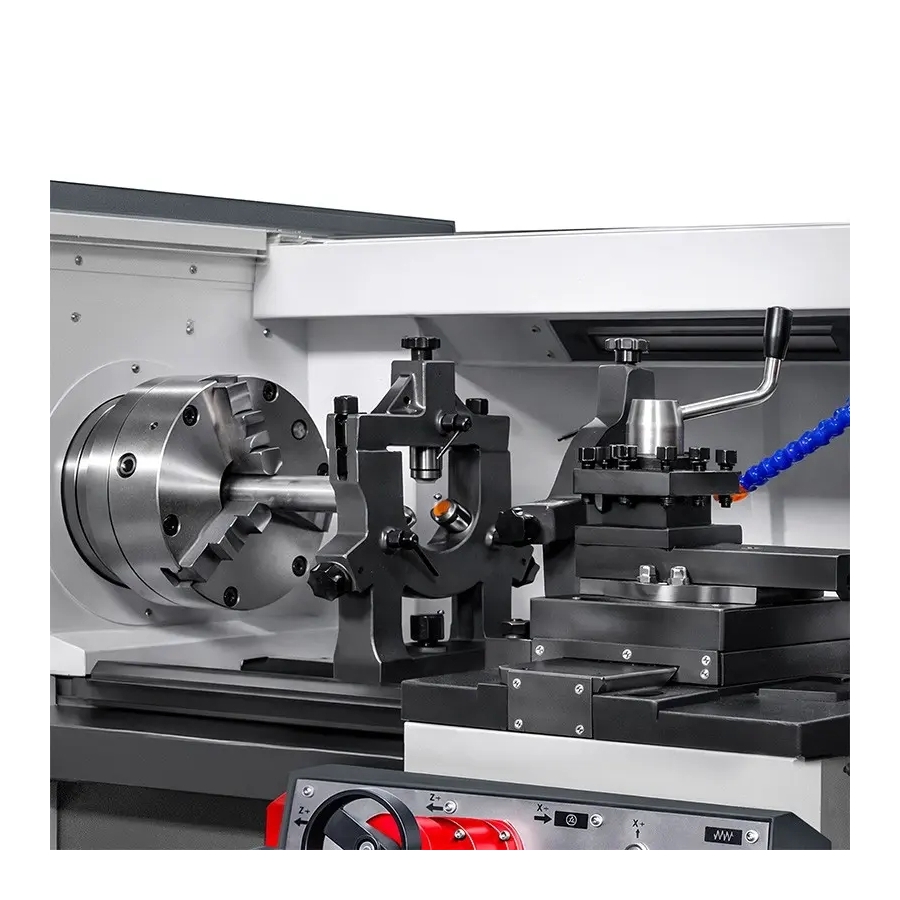

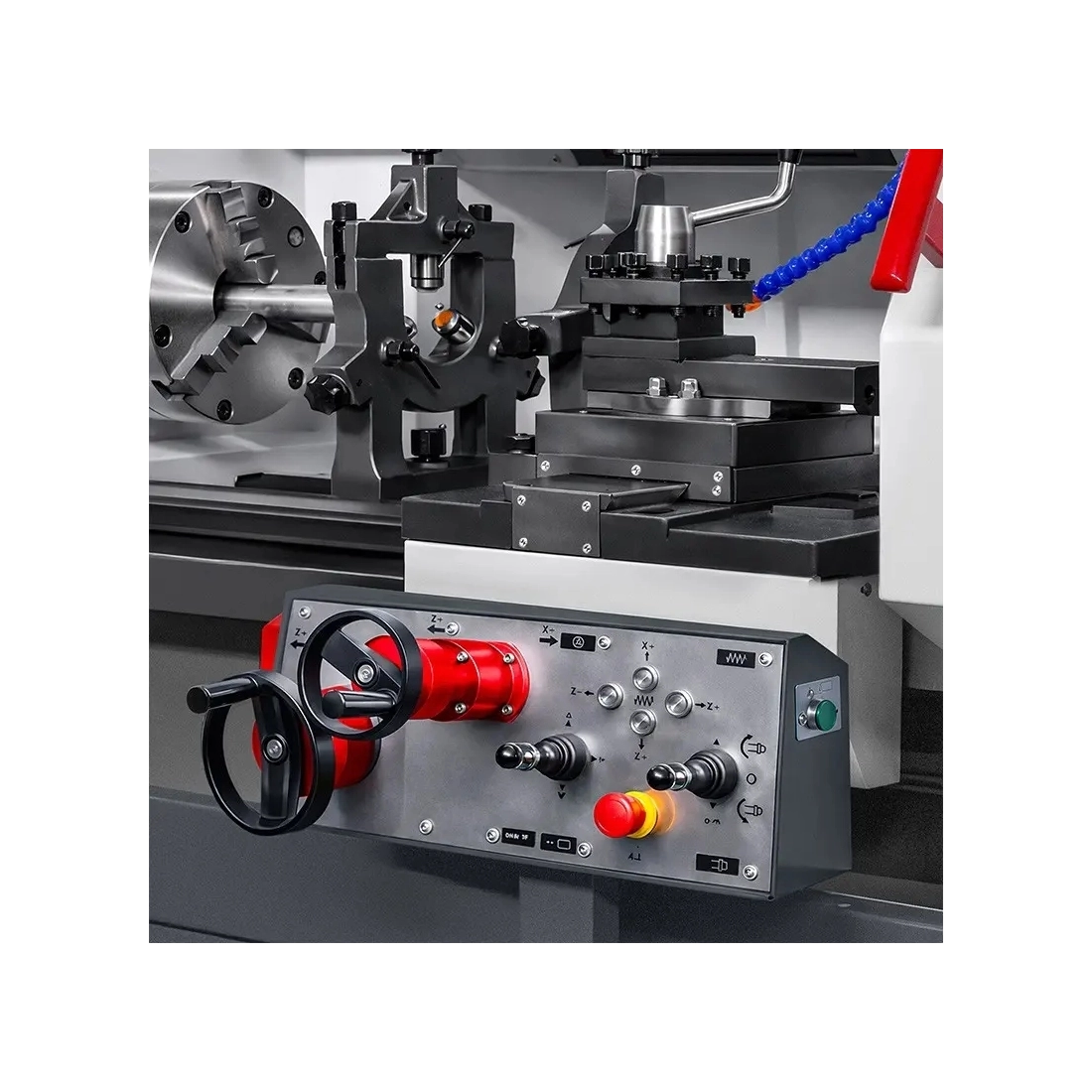

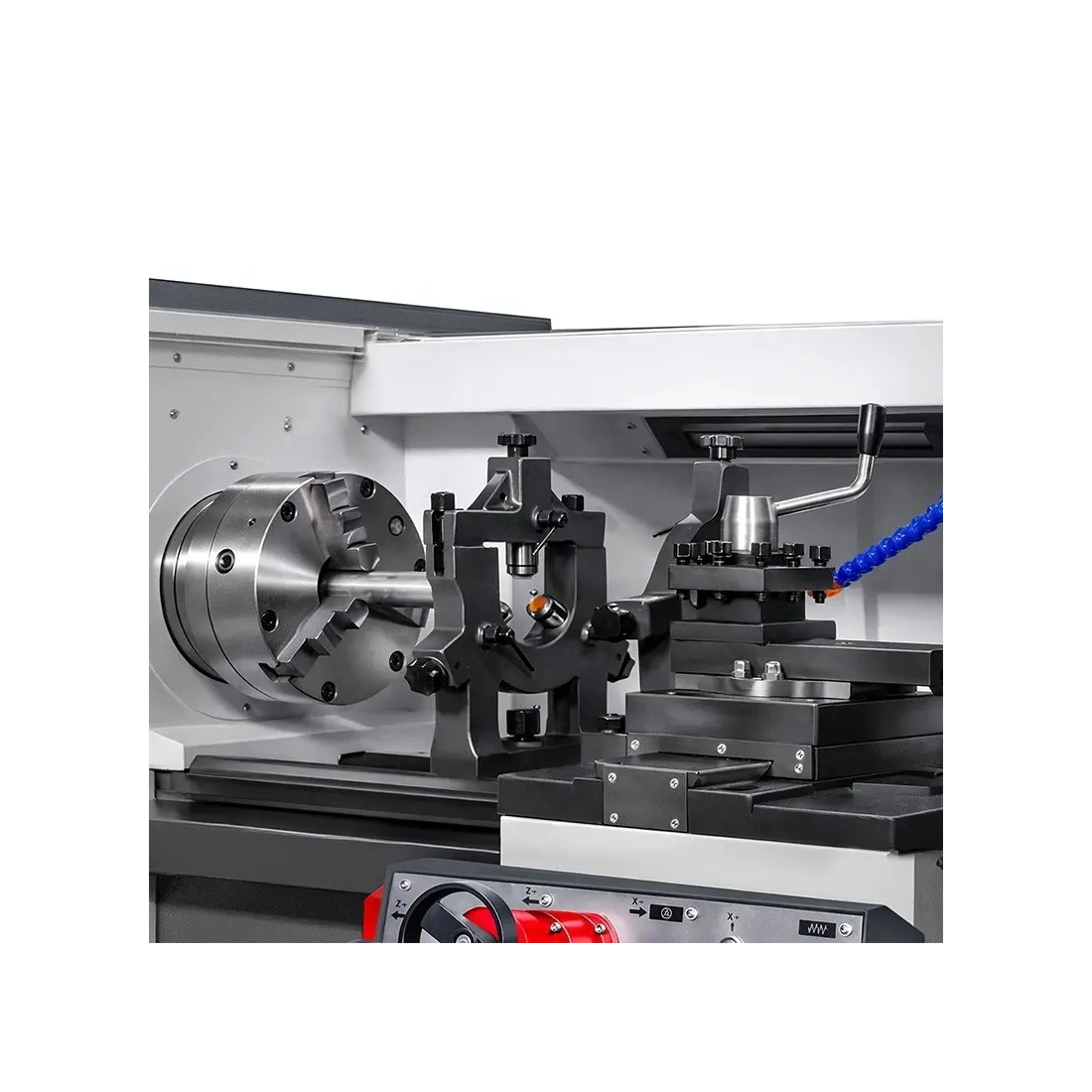

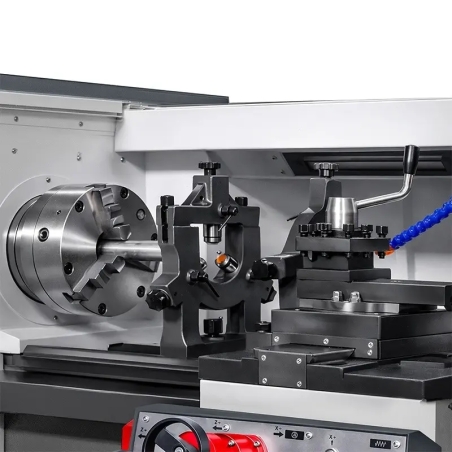

- Reazem fix și mobil
- Sistem de răcire a sculei
- Iluminare LED a zonei de lucru
- Sistem de evacuare a așchiilor
- Mandrină de strung cu 3 bacuri

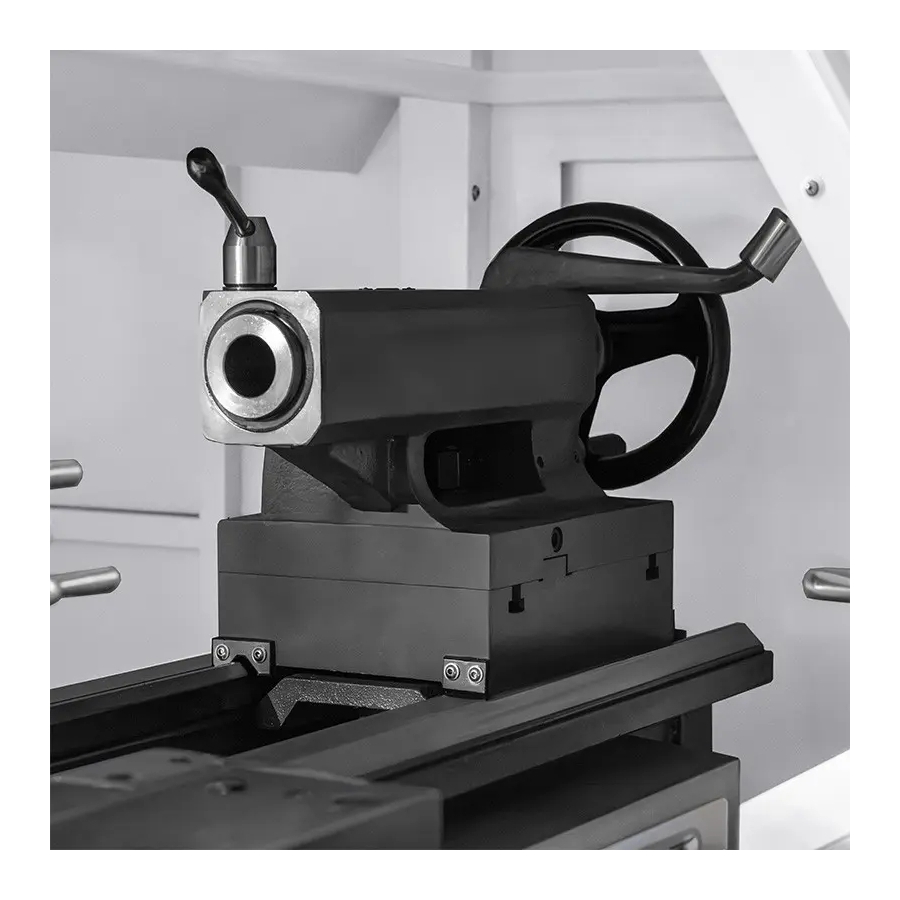

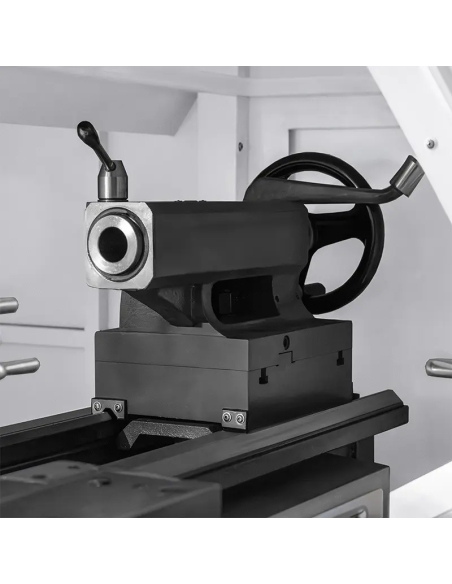

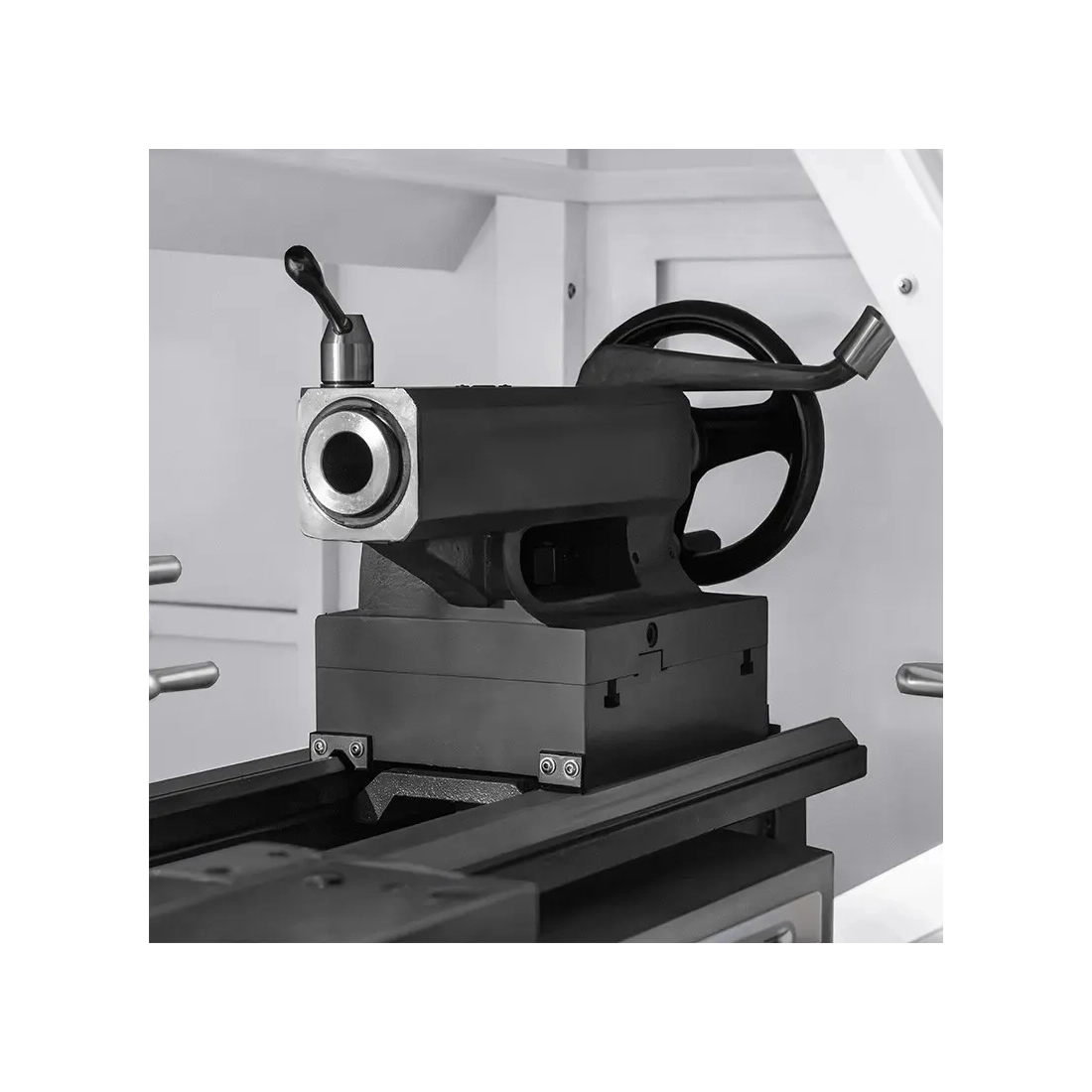

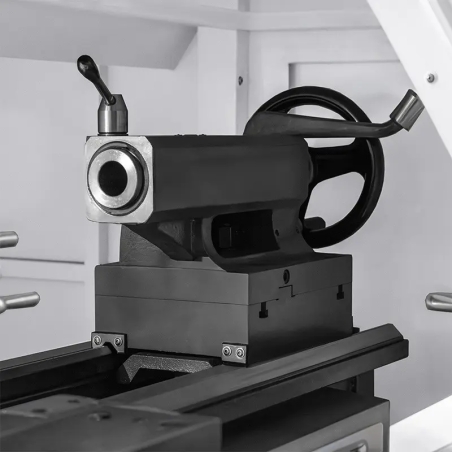

- Păpușă mobilă MT4
Echipare opțională
- Mandrină cu 4 bacuri, autocentrantă sau independentă
- Portscule cu prindere rapidă
- Mandrină cu bucșe (collet)
Date tehnice
| Parametru | Unitate | Valoare |
|---|---|---|
| Parametri de performanță | ||
| Diametrul de strunjire peste batiu | mm | 410 |
| Diametrul de strunjire peste sanie | mm | 255 |
| Lungimea maximă a piesei | mm | 1000 |
| Lungimea maximă de strunjire | mm | 900 |
| Lățimea batiului | mm | 300 |
| Arbore principal | ||
| Diametrul mandrinei | mm | 200 |
| Reglarea turației arborelui | Continuă | |
| Domeniul turației arborelui | rot./min. | 20-2000 |
| Diametrul de trecere al arborelui | mm | 52 |
| Conicitatea arborelui | 1:20 90 mm | |
| Capătul arborelui | D6 | |
| Sanie transversală | ||
| Cursa pe axa X | mm | 225 |
| Portsculă | ||
| Număr de scule | 4 | |
| Dimensiune sculă | mm | 20x20 |
| Deplasarea saniei portsculei | mm | 140 |
| Păpușă mobilă | ||
| Tip păpușă mobilă | Manuală | |
| Cursa pinolei păpușii mobile | mm | 120 |
| Diametrul pinolei păpușii mobile | mm | 50 |
| Conicitatea pinolei păpușii mobile | MK4 | |
| Avans | ||
| Avans rapid X/Z | m/min. | 4/6 |
| Șurub conducător | ||
| Pasul șurubului | mm | Ø25x5 |
| Motor | ||
| Puterea motorului principal servo | kW | 5.5 |
| Puterea pompei de răcire | kW | 0,125 |
| Puterea servomotorului axei X/Z | kW | 1,3/2,3 |
| Cupluri ale acționărilor | ||
| Arbore principal | Nm | 650 |
| Avansuri X/Z | Nm | 8,4/14,64 |
| Altele | ||
| Dimensiuni | mm | 2500x1450(1650)x1850 |
| Greutate | kg | 1700 |
Precizie și fiabilitate
CORMAK EASY NC-410 este un strung solid cu comandă NC, care îmbină utilizarea intuitivă cu precizia strunjirii și flexibilitatea în producție.
- Tip mașină
- Strung convențional cu comandă NC
- Diametru de strunjire peste batiu
- 410 mm
- Greutate
- 1700 kg
- Putere motor
- 5,5 kW
- Turație ax freză
- 20–2000 rot./min
- Putere servomotor axa Z
- 2,3 kW
- Tip afișaj
- Digital
- Tip motor arbore principal
- Servomotor
- Număr axe
- 2
- Diametru de strunjire peste suport
- 255 mm
- Lățime batiu
- 300 mm
- Diametru mandrină
- 200 mm
- Diametru trecere ax principal
- 52 mm
- Capăt ax principal
- D6
- Cursă pinolă păpușă mobilă
- 120 mm
- Con pinolă păpușă mobilă
- MK4
- Avans rapid
- X: 4 m/min
Z: 6 m/min - Lungime maximă piesă montată
- 1000 mm
- Con ax principal
- 90 mm, 1:20
- Cursă sanie superioară
- 140 mm
- Cursă transversală
- 225 mm
- Diametru pinolă păpușă mobilă
- 50 mm
- Putere pompă lichid de răcire
- 0,125 kW
- Reglare turație
- Continuă
- Diametru șurub conducător
- 25 mm
- Iluminare de lucru
- LED
- Pas șurub conducător
- 5 mm
- Lungime maximă de strunjire
- 900 mm
- Dimensiuni sculă
- 20 × 20 mm
- Tip păpușă mobilă
- Manuală
- Putere servomotor axa X
- 1,3 kW
- Cuplu avans axa X
- 8,4 Nm
- Tip comandă
- NC
- Moduri de lucru
- Manual
NC - Diagonală ecran
- 12,1″
- Viteză de așchiere constantă
- Da
- Tipuri de filetare
- D.P.
În inci
Metrică
Modulară - Cuplu arbore principal
- 650 Nm (date tehnice) / până la 1085 Nm (descriere)
- Cicluri automate
- Conuri
Filetare
Forme simple - Înălțime
- 1850 mm
- Lățime
- 1450 (1650) mm
- Lungime
- 2500 mm
- Număr scule (standard)
- 4 scule
Strung convențional cu comandă numerică CORMAK EASY 410×1000 NC
Strungul convențional CORMAK EASY 410×1000 NC integrează un sistem de comandă NC intuitiv, combinând prelucrarea manuală cu automatizarea specifică strungurilor CNC pentru precizie ridicată, flexibilitate și operare ușoară.
Potrivit pentru producția unitară și de serie, acest strung este o alegere excelentă pentru unități de producție, ateliere de service și instituții educaționale.
