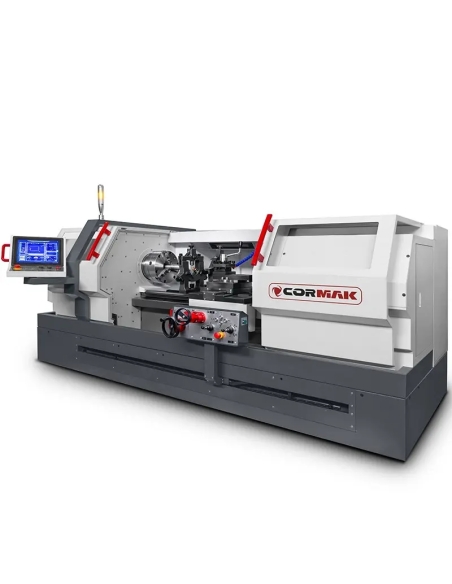

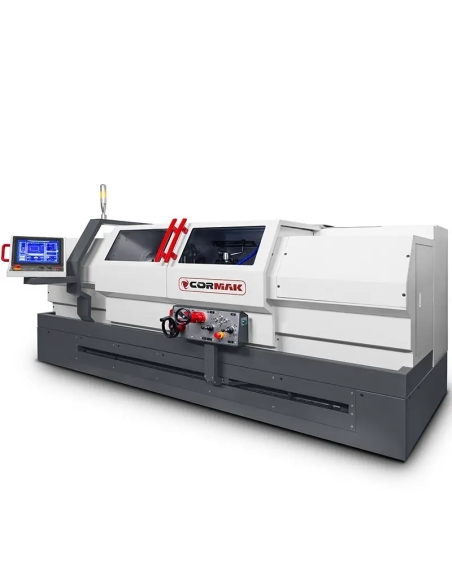

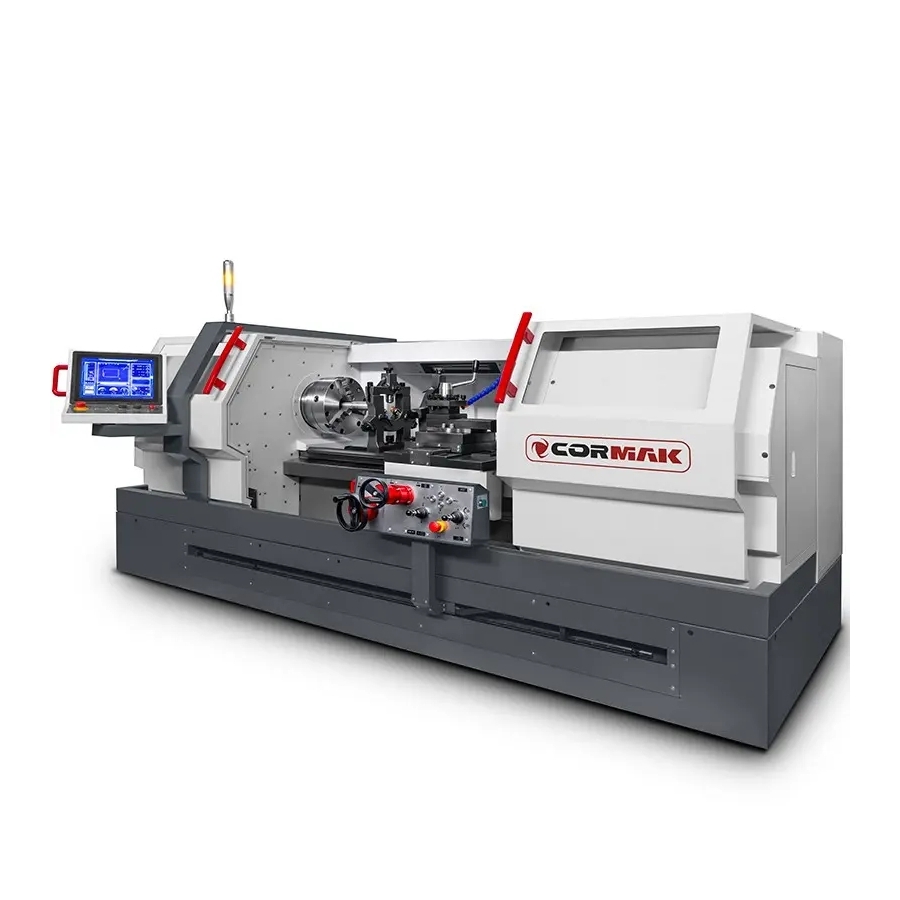

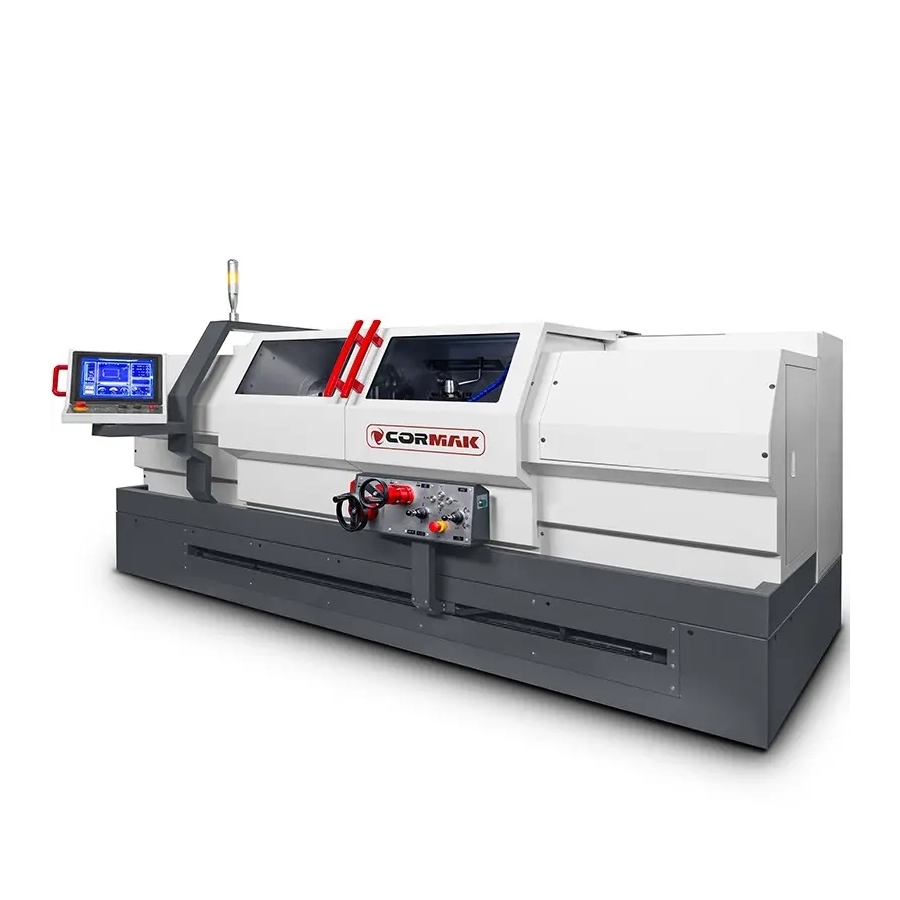

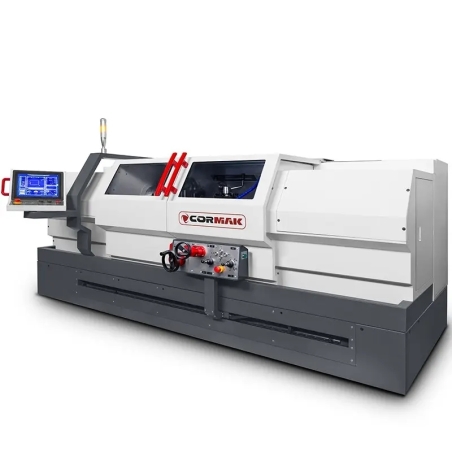

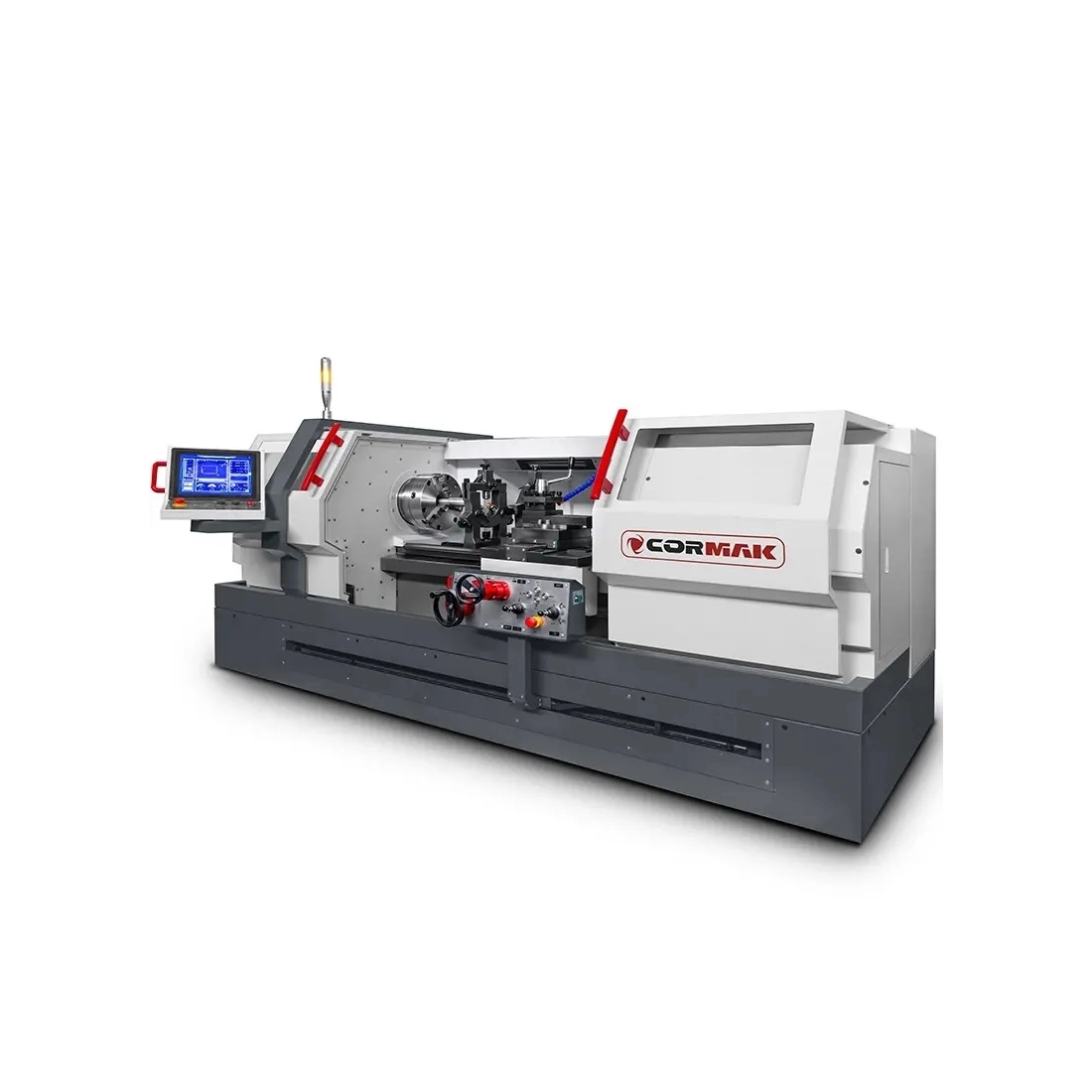

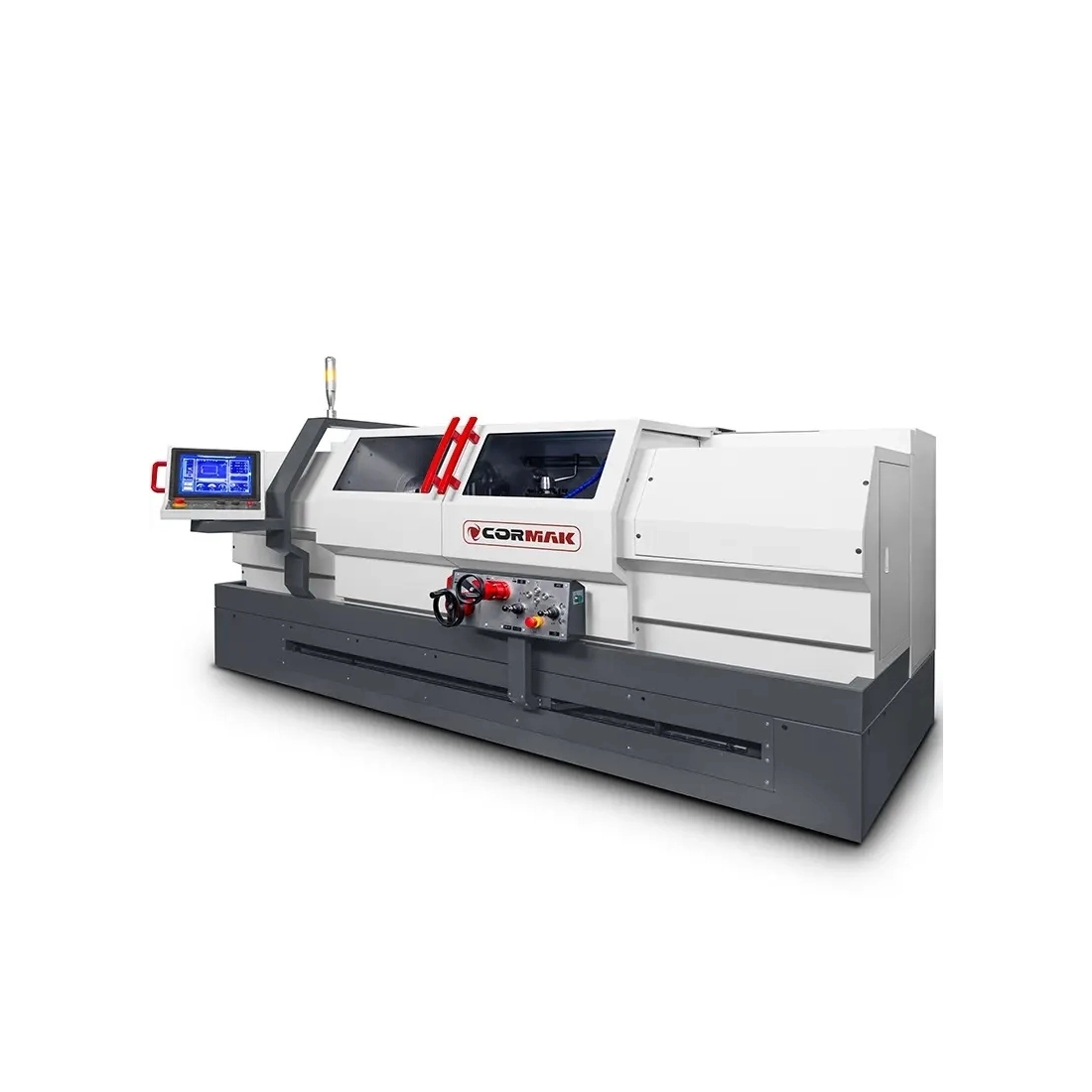

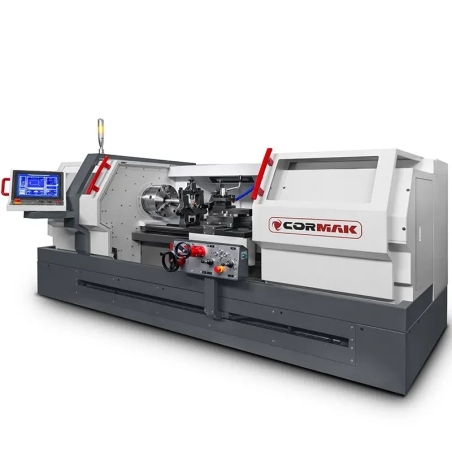

Strung convențional cu comandă numerică CORMAK EASY 410×1500 NC
Principalele avantaje ale mașinii

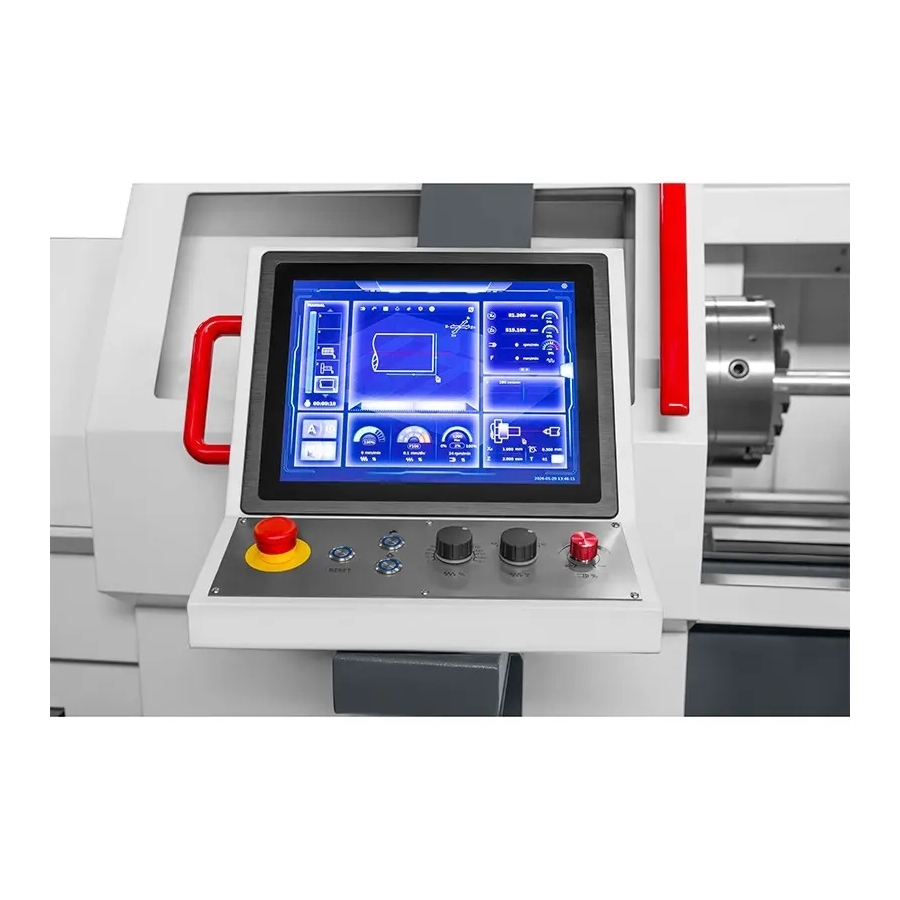

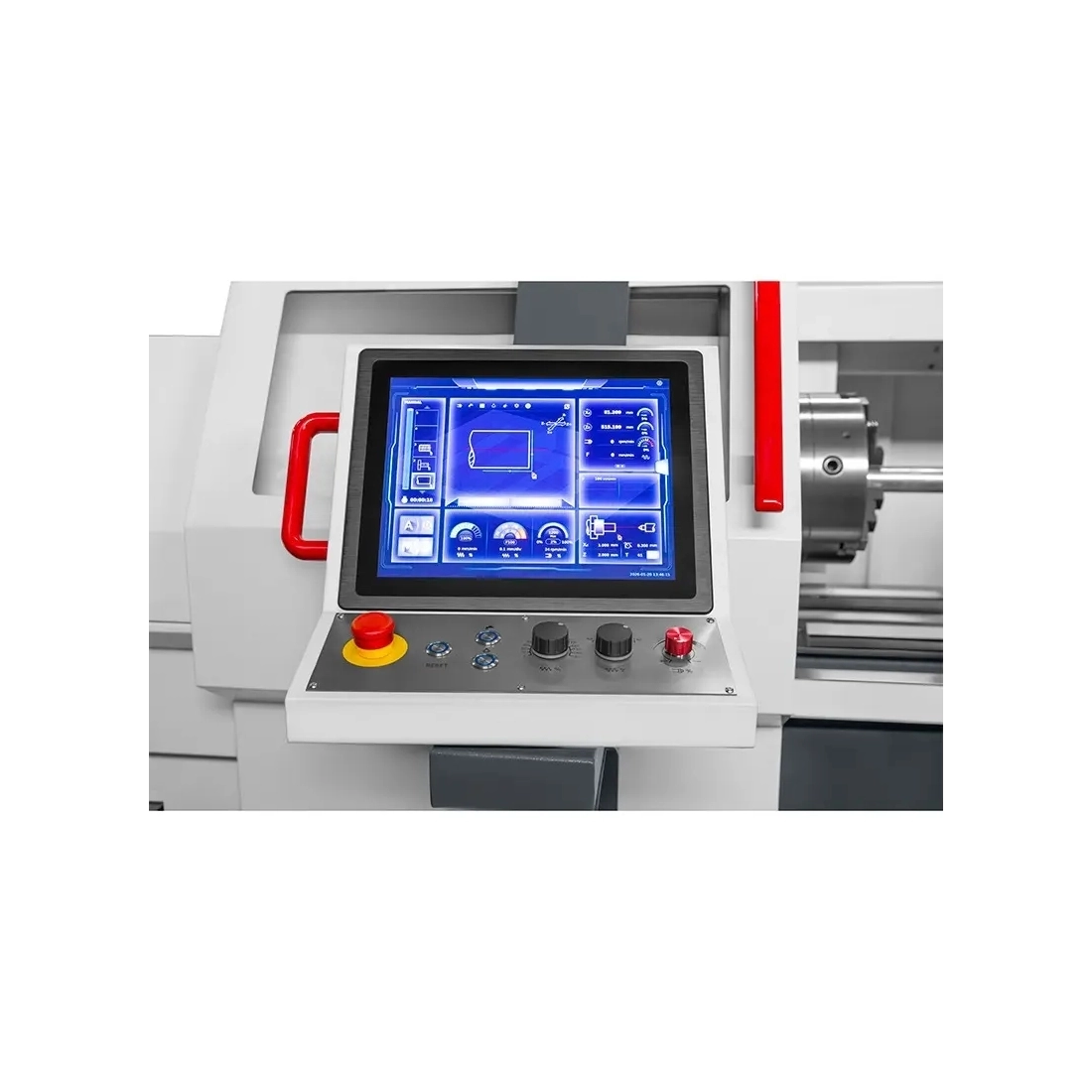

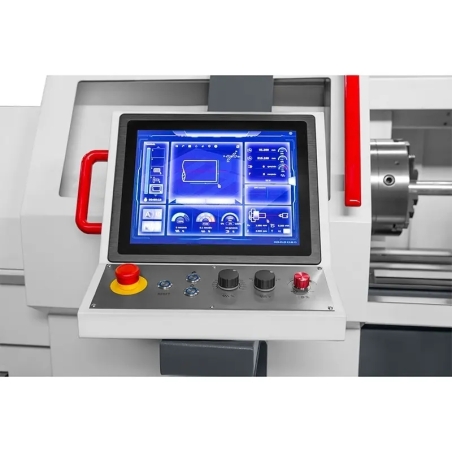

- Ecran tactil de 12,1": meniu clar și sistem interactiv de instrucțiuni pentru operare intuitivă, inclusiv pentru operatorii începători.
- Cicluri de prelucrare automatizate: permit realizarea rapidă a filetelor, conurilor și formelor simple prin introducerea parametrilor de prelucrare.
- Mod NC și manual: oferă flexibilitate în adaptarea utilajului la sarcini de producție și instruire.
- Viteză de așchiere constantă: asigură o calitate uniformă a suprafeței, indiferent de diametrul piesei prelucrate.
- Construcție solidă: batiul și ghidajele precise garantează stabilitate ridicată în lucru, inclusiv la piese de dimensiuni mari.

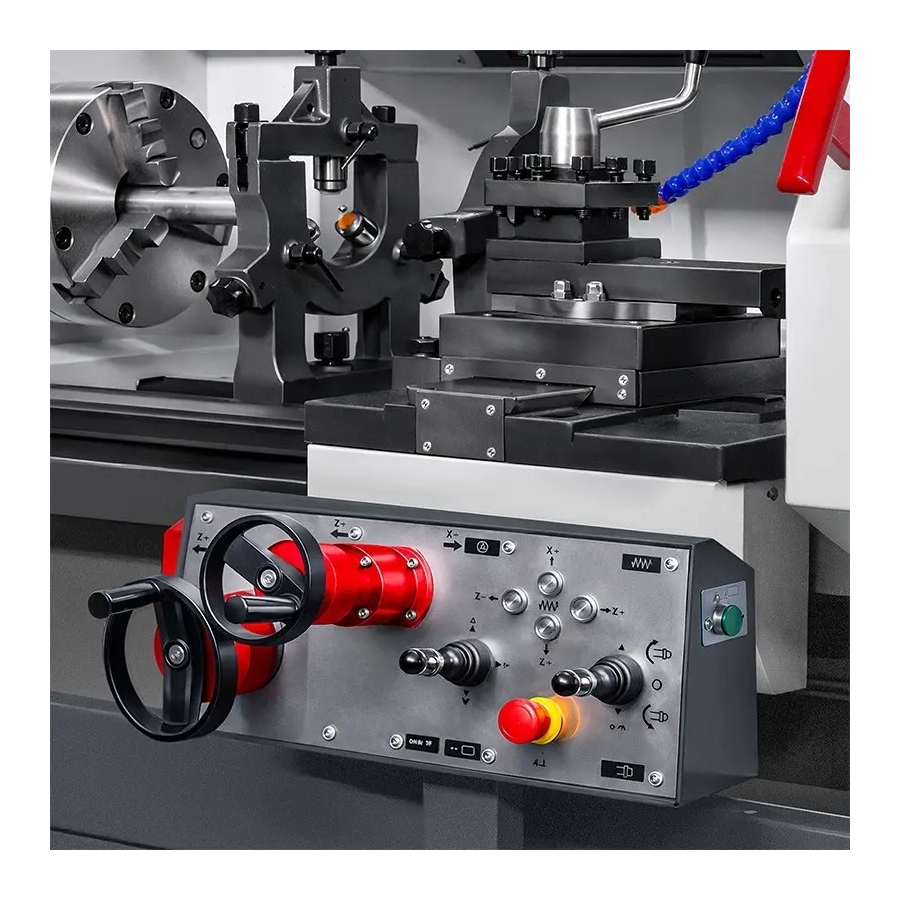

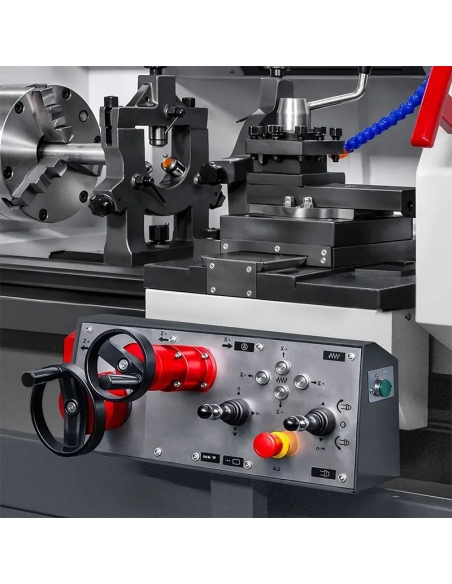

- Servomotoare pe axele X și Z: oferă o mișcare lină și rapidă a saniei, reducând timpul de ciclu.
- Sistem de evacuare a așchiilor: sertarul colector facilitează menținerea curățeniei la postul de lucru.
Construcție și tehnologie
Strungul EASY NC-410 a fost proiectat pentru eficiență maximă și durabilitate. Batiul lat, cu lățimea de 300 mm, minimizează vibrațiile și îmbunătățește calitatea prelucrării. Capul de lucru cu diametrul de trecere 80/104 mm(în funcție de versiune) permite prelucrarea pieselor lungi și groase. Motorul arborelui principal de 5,5 kW generează un cuplu de până la 1085 Nm, ceea ce permite strunjirea eficientă a materialelor cu duritate mare. Comanda bazată pe servodrive-uri asigură repetabilitate dimensională ridicată și scurtează timpul de reglaj.
Precizie și productivitate
Datorită automatizării ciclurilor-cheie și posibilității de strunjire simultană pe două axe, EASY NC-410 garantează precizie de execuție și reducerea timpului de producție. Utilizarea funcțiilor precum filetarea metrică, în țoli, modulară și D.P. a fost simplificată prin introducerea parametrilor necesari, restul fiind realizat de mașină.
Aplicații
Strungul convențional cu comandă NC CORMAK EASY NC-410 este utilizat în:
- Ateliere de producție: pentru piese unicat și serii mici.
- Mentenanță și reparații: acolo unde contează flexibilitatea și schimbarea rapidă a setărilor.
- Școli și centre tehnice: datorită operării simplificate și posibilității de a învăța bazele așchierii și ale comenzii NC.
Echipare standard

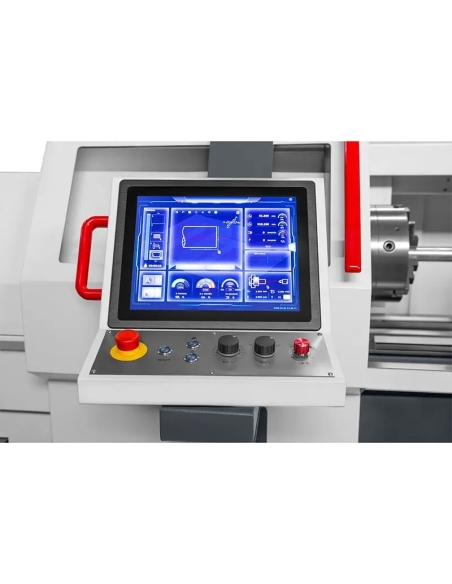

- Sistem de comandă NC cu ecran tactil 12,1"
- Afișaj digital al poziției (DRO)

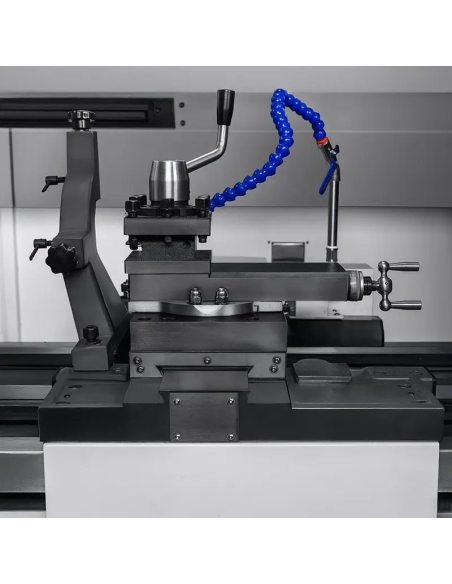

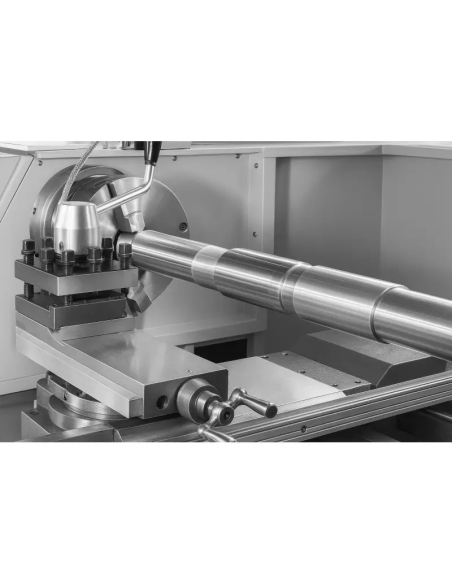

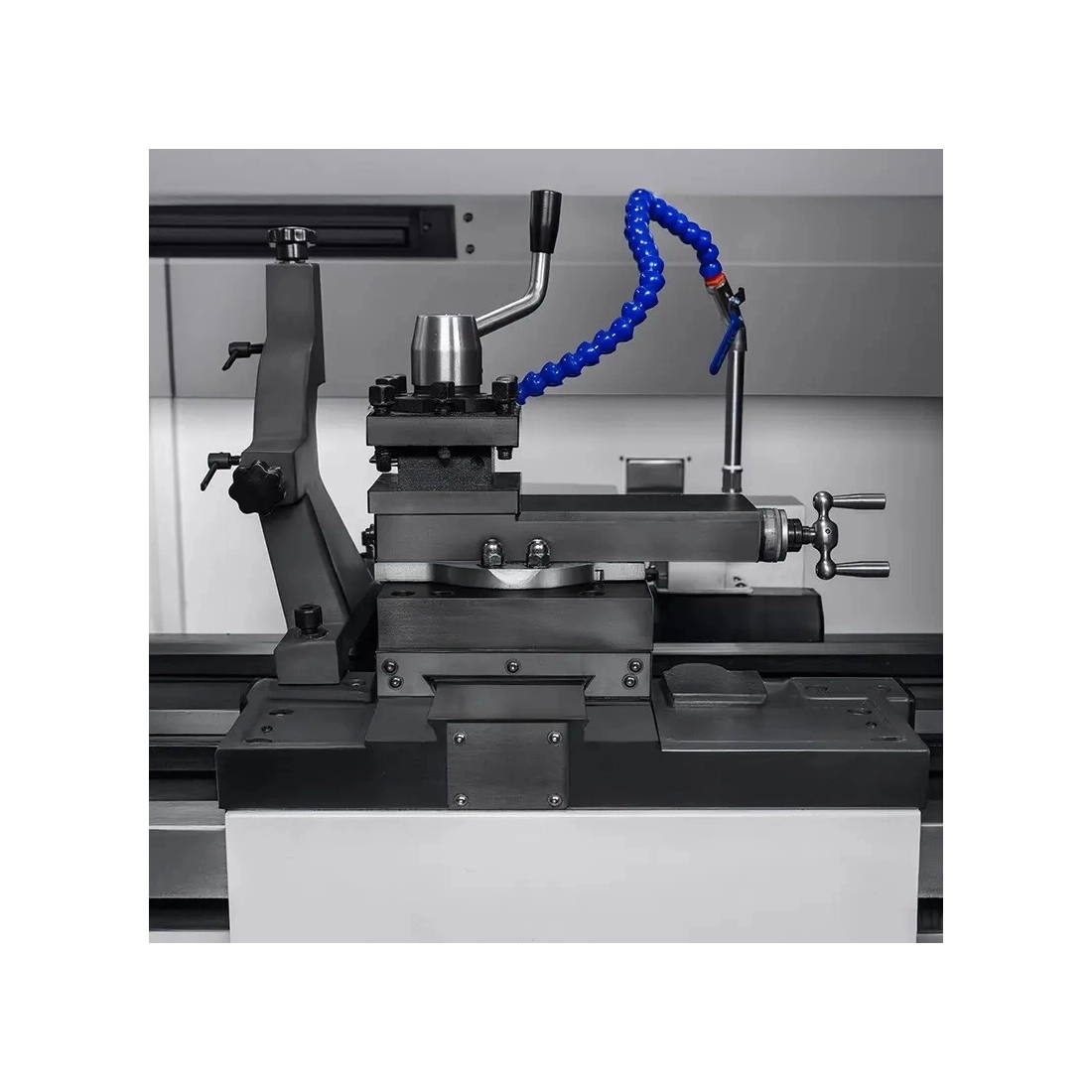

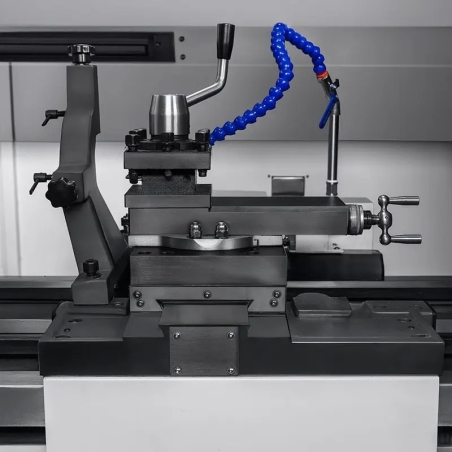

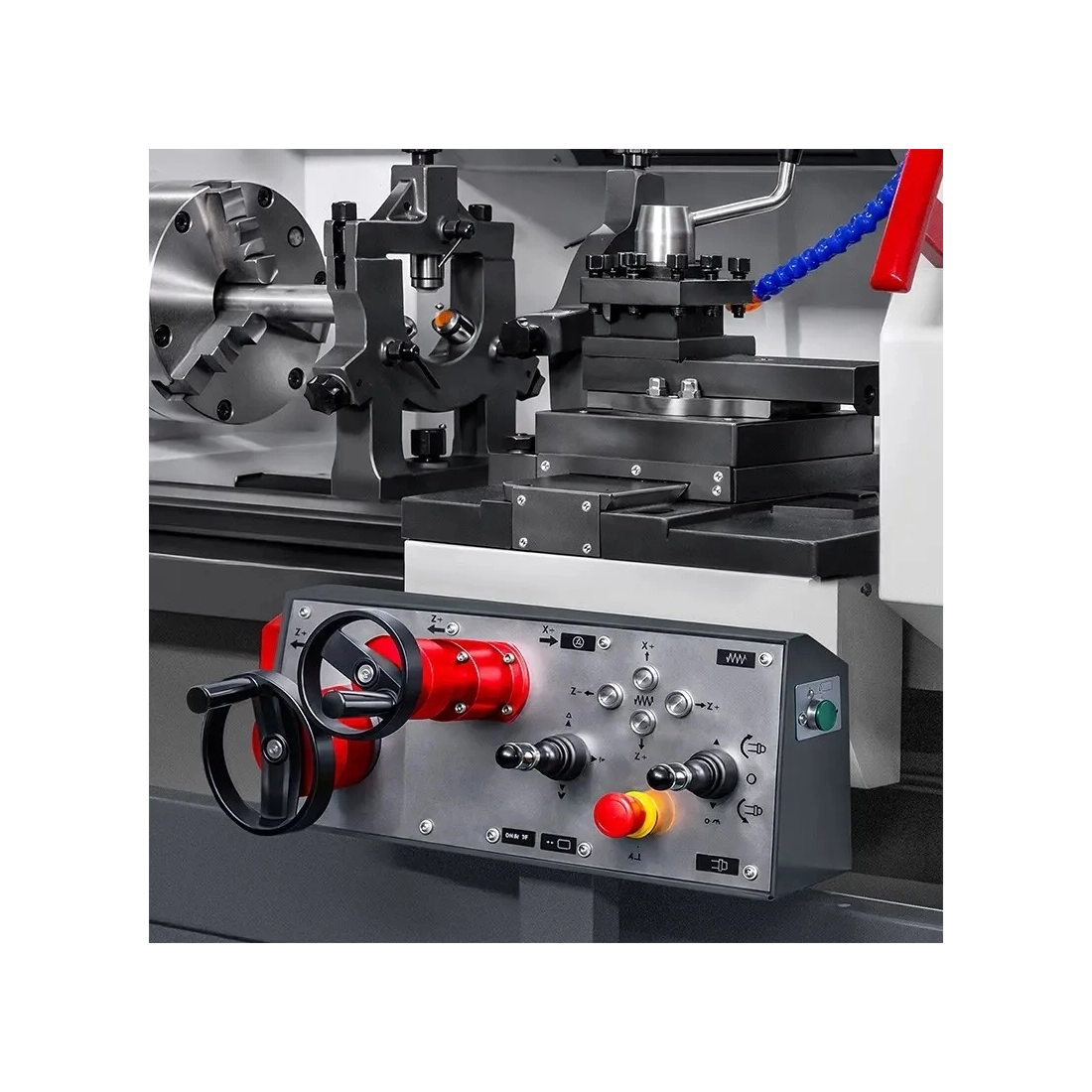

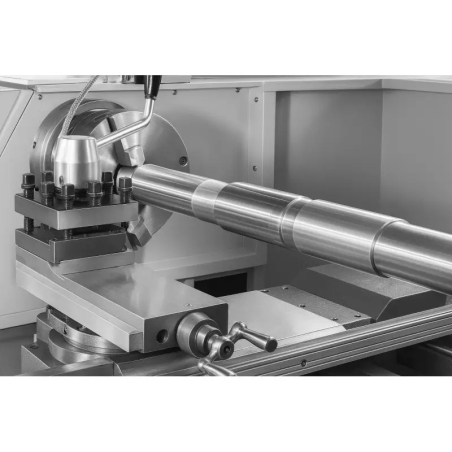

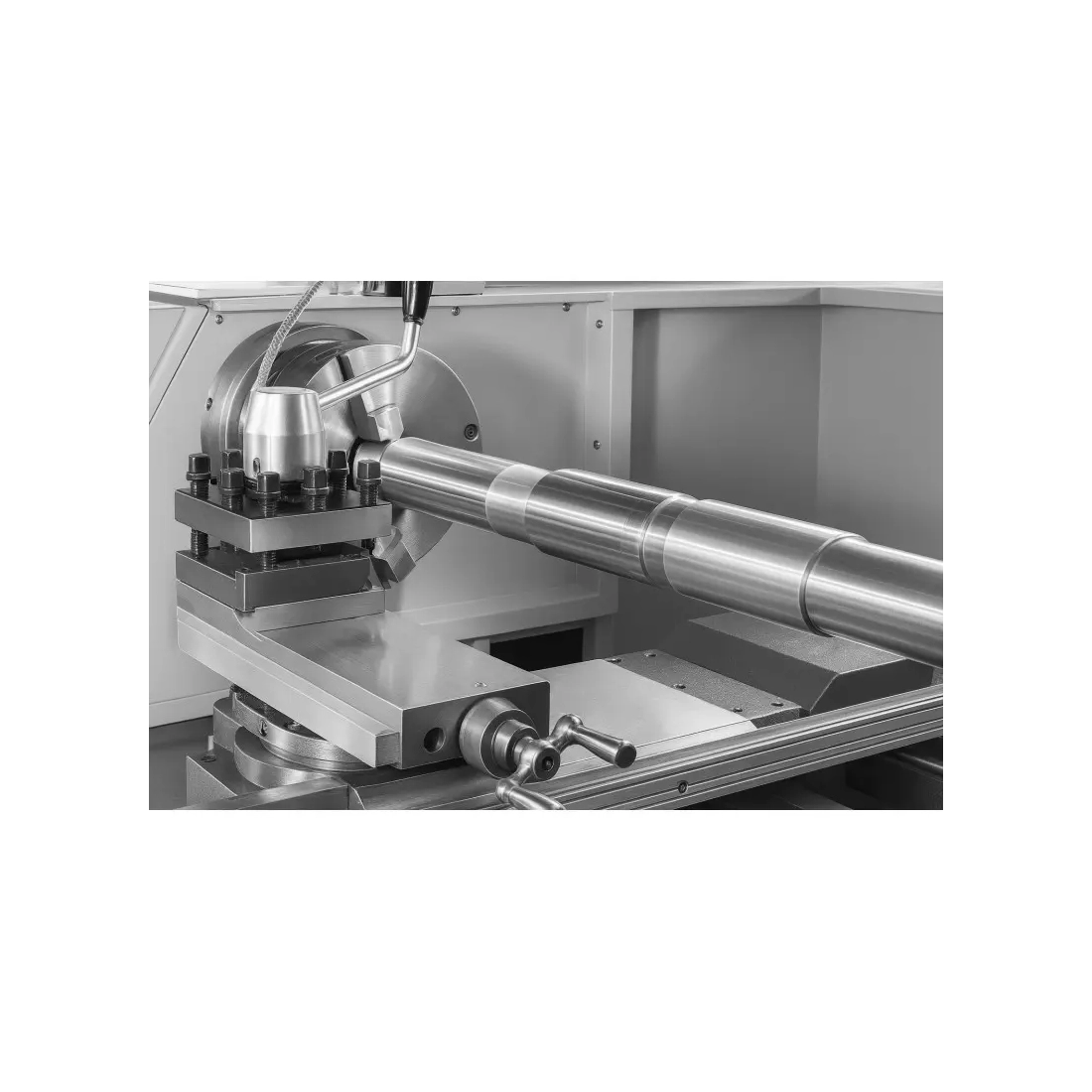

- Portcuțit cu 4 poziții

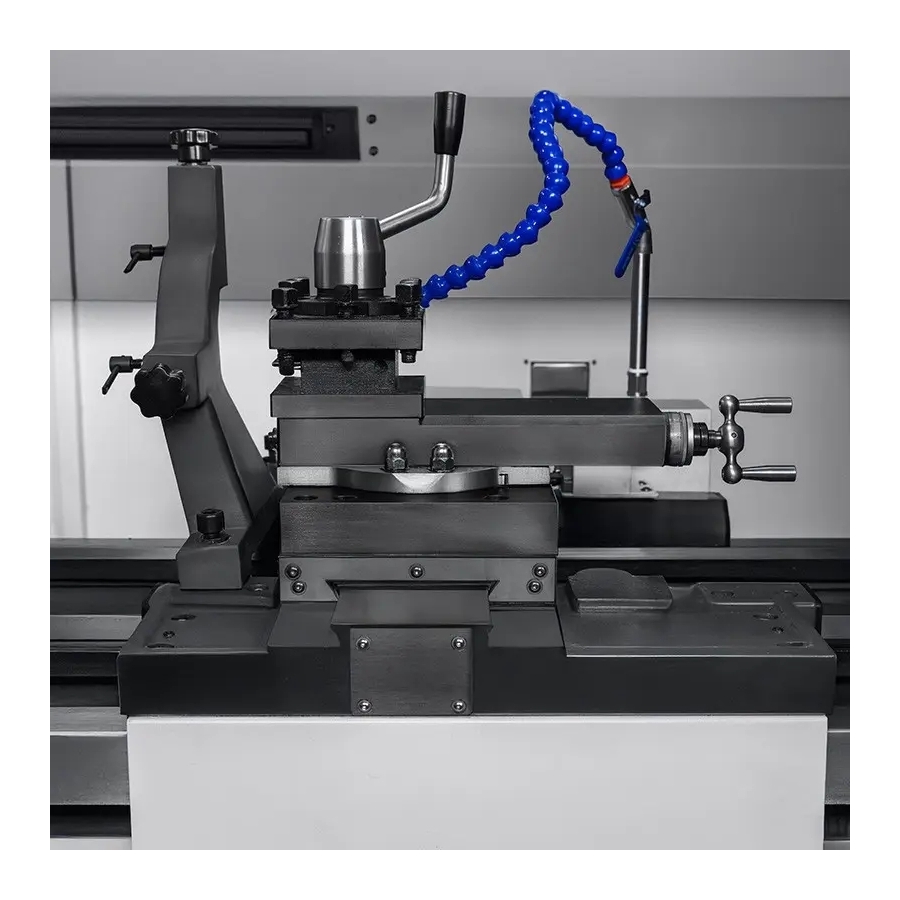

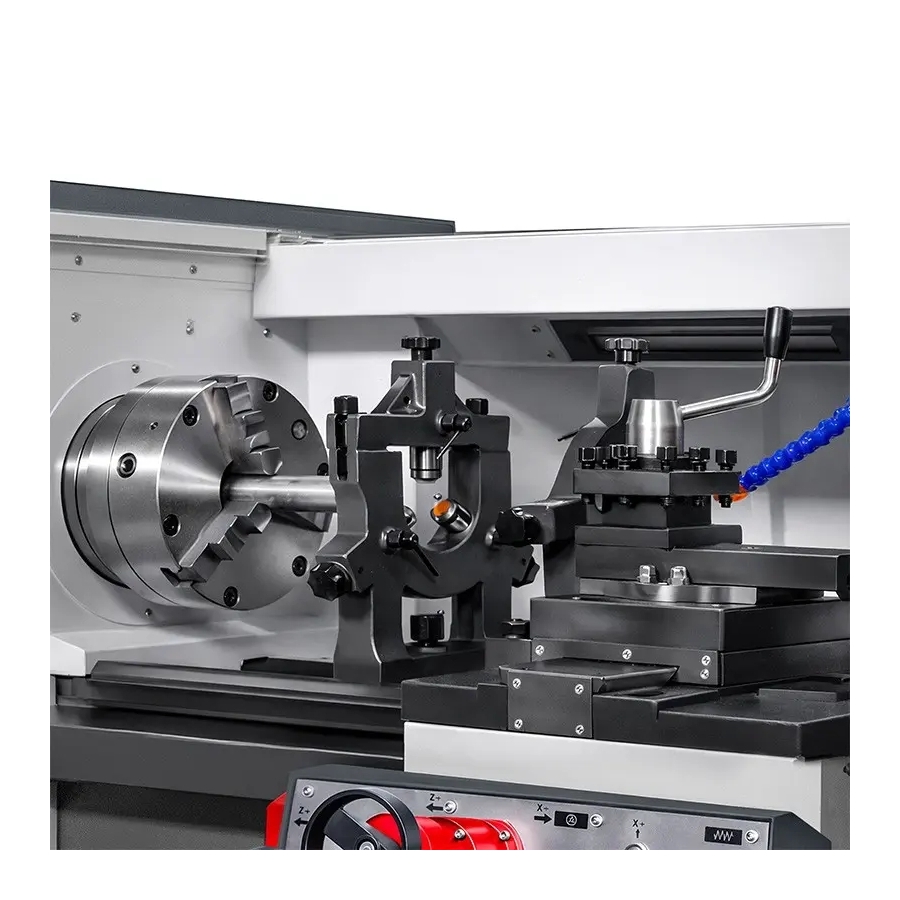

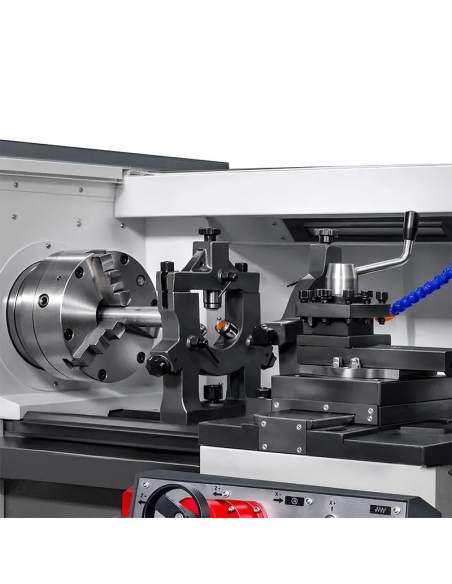

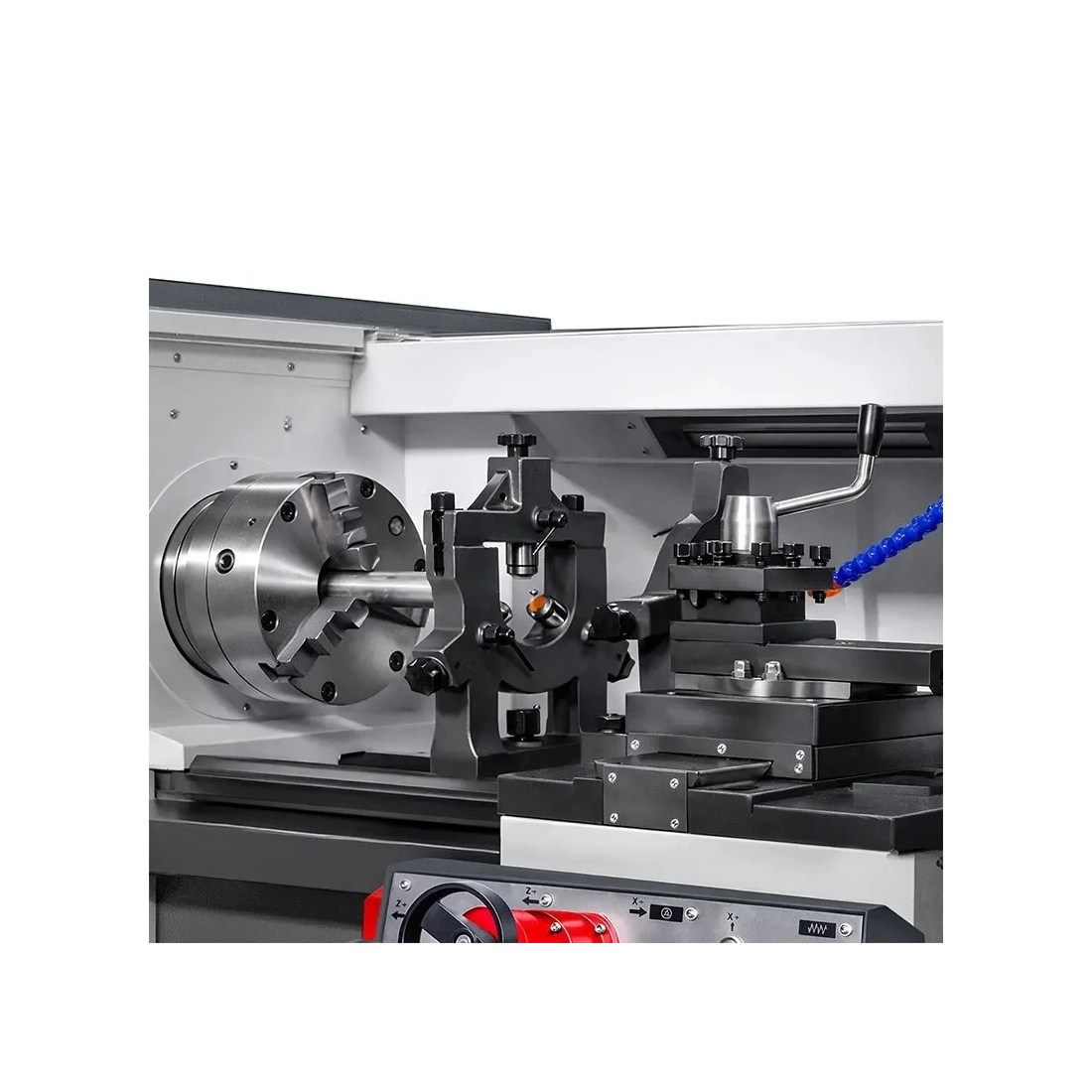

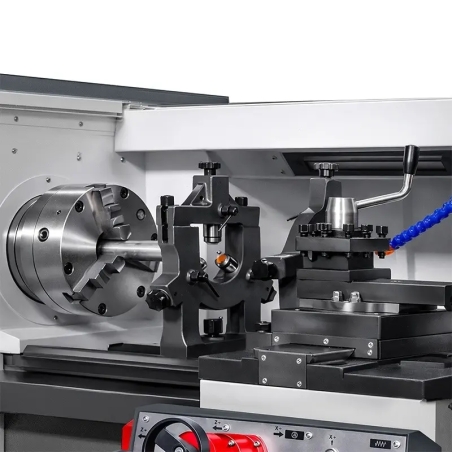

- Lunetă fixă și mobilă
- Sistem de răcire pentru sculă
- Iluminare LED a zonei de lucru
- Sistem de evacuare a așchiilor cu sertar
- Mandrină de strung cu 3 bacuri

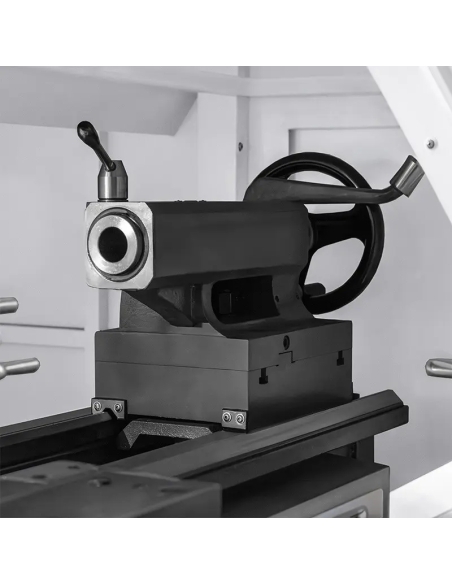

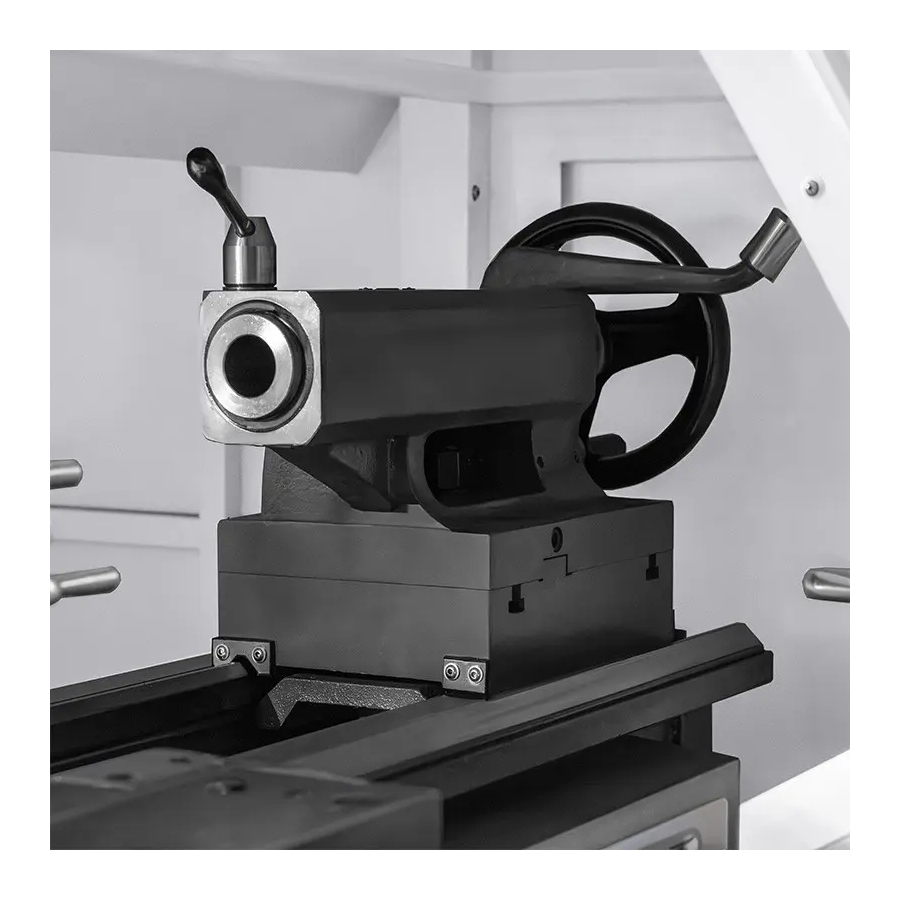

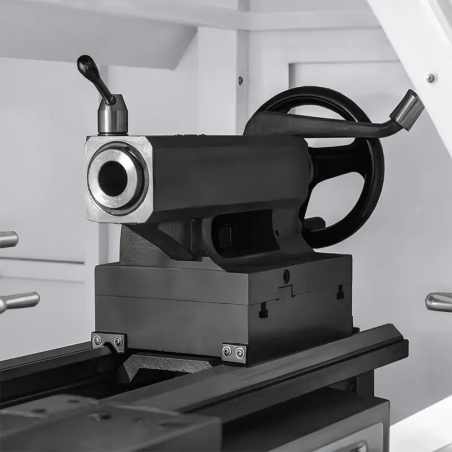

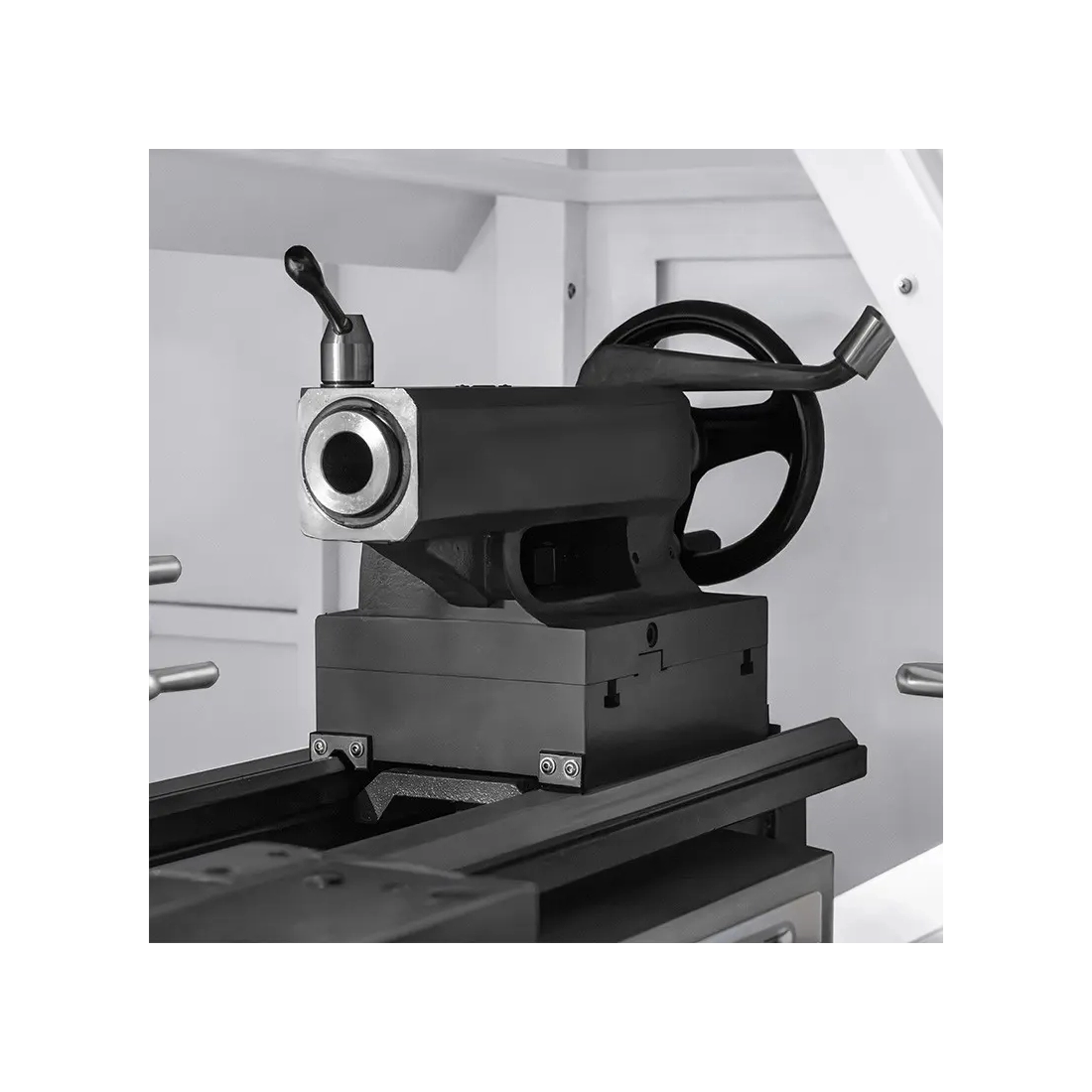

- Păpușă mobilă MT4
Echipare opțională
- Mandrină cu 4 bacuri autocentrantă sau independentă
- Portscule cu prindere rapidă
- Mandrină cu bucșe elastice (collet)
Date tehnice
| Parametru | Unitate | Valoare |
|---|---|---|
| Parametri de performanță | ||
| Diametrul de strunjire peste batiu | mm | 410 |
| Diametrul de strunjire peste sanie | mm | 255 |
| Lungimea maximă a piesei | mm | 1500 |
| Lungime maximă de strunjire | mm | 1400 |
| Lățimea batiului | mm | 300 |
| Arbore principal | ||
| Diametrul mandrinei | mm | 200 |
| Reglajul turației arborelui | Continuu | |
| Domeniu turație arbore | rot./min. | 20-2000 |
| Diametrul de trecere prin arbore | mm | 80 |
| Conul arborelui | 1:20 90 mm | |
| Nas arbore | D6 | |
| Sanie transversală | ||
| Cursa pe axa X | mm | 225 |
| Portcuțit | ||
| Număr de scule | 4 | |
| Dimensiune sculă | mm | 20x20 |
| Deplasare sanie portcuțit | mm | 140 |
| Păpușă mobilă | ||
| Tip păpușă mobilă | Manuală | |
| Cursa pinolei păpușii mobile | mm | 120 |
| Diametrul pinolei păpușii mobile | mm | 50 |
| Conul pinolei păpușii mobile | MK4 | |
| Avans | ||
| Avans rapid X/Z | m/min. | 4/6 |
| Șurub conducător | ||
| Pasul șurubului | mm | Ø25x5 |
| Motor | ||
| Puterea motorului servo principal | kW | 5.5 |
| Puterea pompei de răcire | kW | 0,125 |
| Puterea servomotoarelor pe axele X/Z | kW | 1,3/2,3 |
| Cupluri de acționare | ||
| Arbore principal | Nm | 650 |
| Avansuri X/Z | Nm | 8,4/14,64 |
| Altele | ||
| Dimensiuni | mm | 3000x1450(1650)x1850 |
| Greutate | kg | 1950 |
Precizie și fiabilitate – CORMAK EASY NC-410
Strungul cu comandă NC CORMAK EASY NC-410 combină operarea intuitivă cu precizia la strunjire și flexibilitatea în producție.
- Tip mașină
- Strung convențional cu comandă NC
- Diametru de strunjire peste batiu
- 410 mm
- Greutate
- 1950 kg
- Putere motor
- 5,5 kW
- Turație ax freză
- 20–2000 rot./min
- Tip acționare
- Servomotoare
- Putere servomotor axa Z
- 2,3 kW
- Tip afișaj
- Digital
- Tip motor arbore principal
- Servomotor
- Număr axe
- 2
- Diametru de strunjire peste suport
- 255 mm
- Lățime batiu
- 300 mm
- Diametru mandrină
- 200 mm
- Diametru trecere ax principal
- 80 mm
- Capăt ax principal
- D6
- Cursă pinolă păpușă mobilă
- 120 mm
- Con pinolă păpușă mobilă
- MK4
- Avans rapid
- X: 4 m/min
Z: 6 m/min - Lungime maximă piesă montată
- 1500 mm
- Con ax principal
- 90 mm, 1:20
- Cursă sanie superioară
- 140 mm
- Cursă transversală
- 225 mm
- Diametru pinolă păpușă mobilă
- 50 mm
- Putere pompă lichid de răcire
- 0,125 kW
- Reglare turație
- Continuă
- Diametru șurub conducător
- 25 mm
- Iluminare de lucru
- LED
- Pas șurub conducător
- 5 mm
- Lungime maximă de strunjire
- 1400 mm
- Dimensiuni sculă
- 20 × 20 mm
- Tip păpușă mobilă
- Manuală
- Putere servomotor axa X
- 1,3 kW
- Cuplu avans axa X
- 8,4 Nm
- Tip comandă
- NC
- Moduri de lucru
- Manual
NC - Diagonală ecran
- 12,1″
- Viteză de așchiere constantă
- Da
- Tipuri de filetare
- D.P.
În inci
Metrică
Modulară - Cuplu arbore principal
- 650 Nm (date tehnice) / până la 1085 Nm (descriere)
- Cicluri automate
- Conuri
Filetare
Forme simple - Sistem de răcire sculă
- Da
- Sistem de evacuare a așchiilor
- Cu sertar
- Înălțime
- 1850 mm
- Lățime
- 1450 (1650) mm
- Lungime
- 3000 mm
- Număr scule (standard)
- 4 scule
Strung convențional cu comandă numerică CORMAK EASY 410×1500 NC
CORMAK EASY 410×1500 NC este un strung convențional modern, cu sistem de comandă NC intuitiv, care îmbină prelucrarea manuală cu automatizarea specifică strungurilor CNC.
Potrivit pentru producție unitară și de serie, oferă precizie ridicată, flexibilitate și utilizare facilă în unități de producție, ateliere de service și instituții educaționale.
