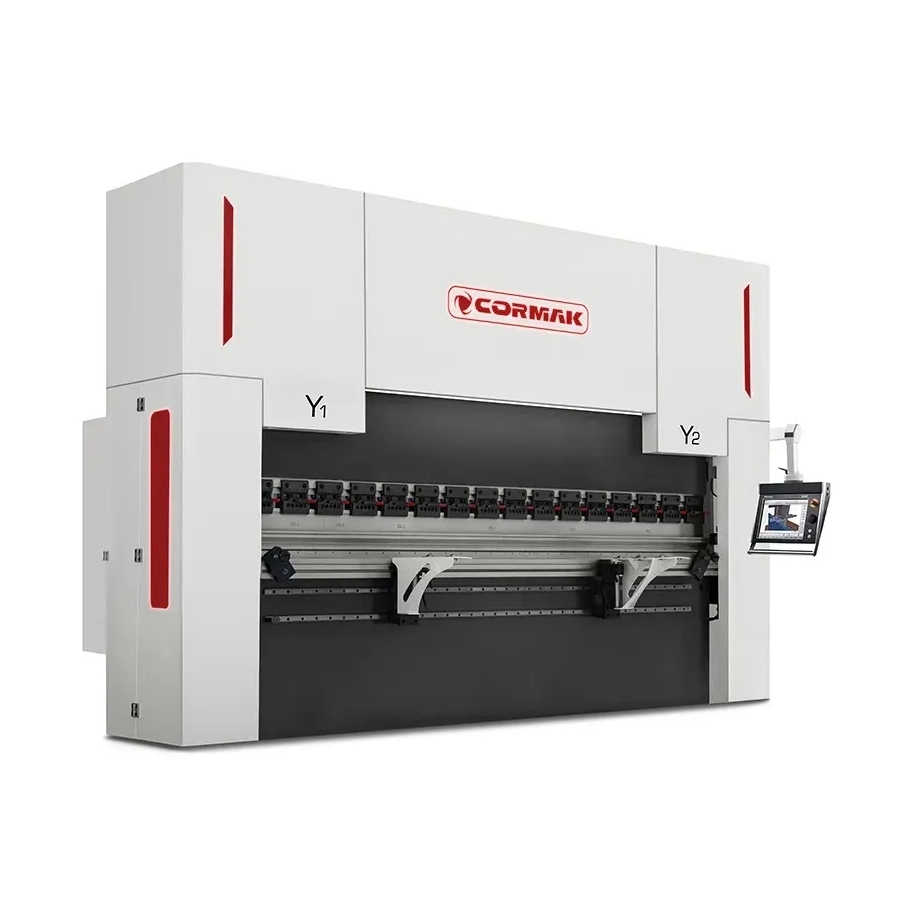

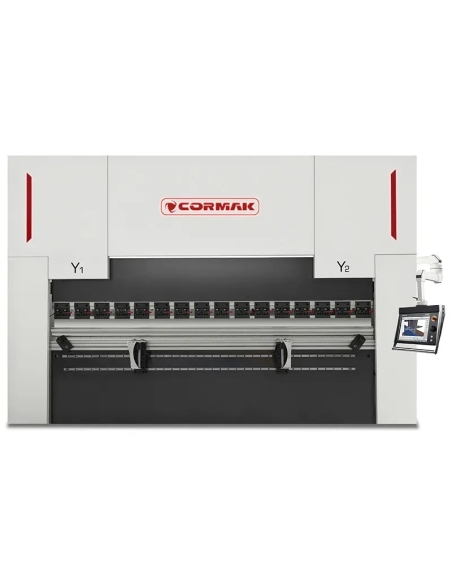

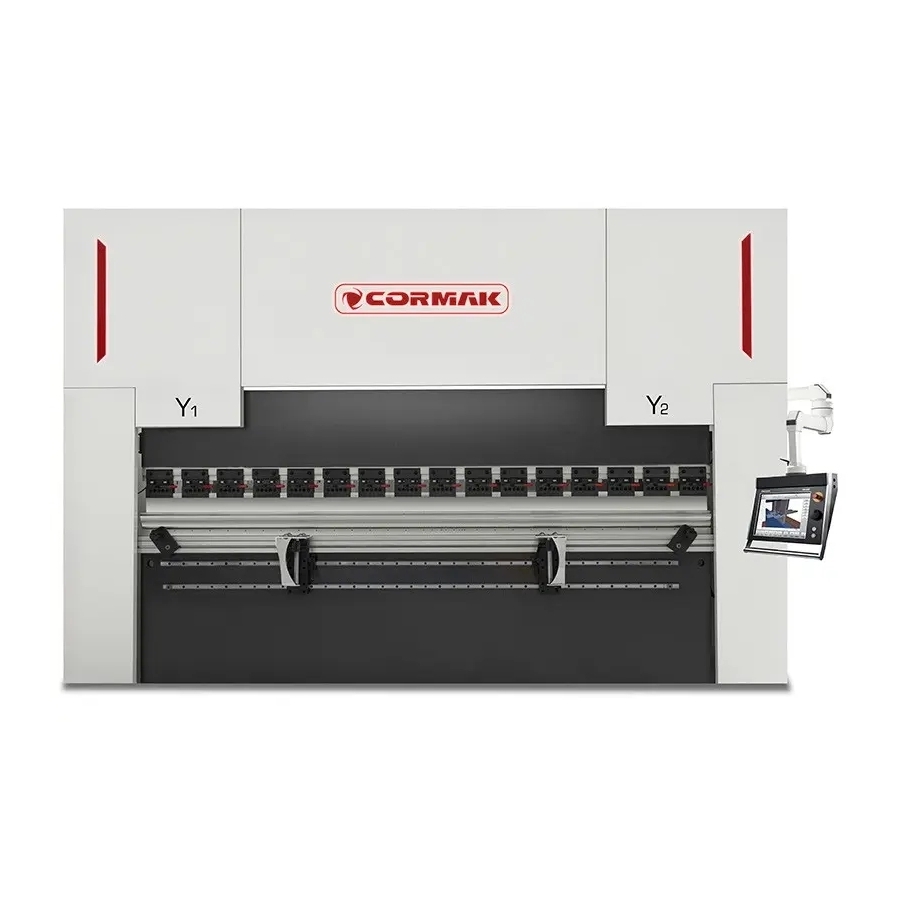

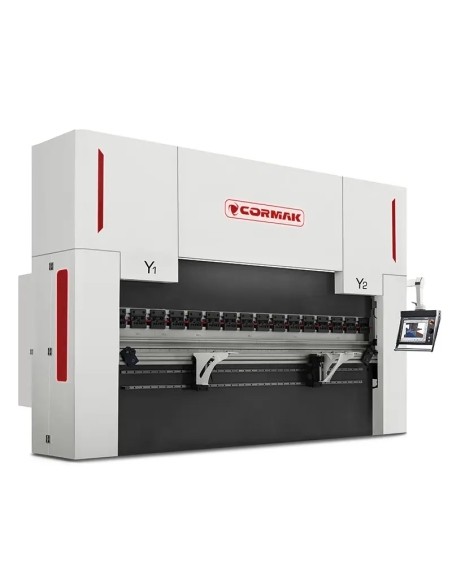

Abkant hidraulic CNC CORMAK SERVO ELITE 130 x 3200 cu control DELEM DA-53TX pentru productie in serie
Abkantul hidraulic CNC CORMAK SERVO ELITE 130 x 3200 DA-53TX este o masina hidraulica de indoit tabla proiectata pentru aplicatii industriale solicitante, unde sunt esentiale precizia unghiului, repetabilitatea si viteza de lucru. Configuratia prezentata este una dintre cele mai frecvent alese de clienti, reprezentand o solutie echilibrata pentru productia in serie, cu automatizari cheie si componente de inalta calitate.
Configuratia prezentata
Configuratia prezentata este cea mai frecvent aleasa de catre clienti, fiind o alegere sigura si eficienta pentru productie continua, cu echipari care accelereaza setarea, reduc timpii auxiliari si cresc stabilitatea tablei in timpul procesului de indoire.
Caracteristici principale
Masina este echipata cu 2 suporturi frontale pe sine liniare, care sustin foaia de metal si imbunatatesc stabilitatea piesei in timpul indoirii, in special la prelucrarea foilor lungi.

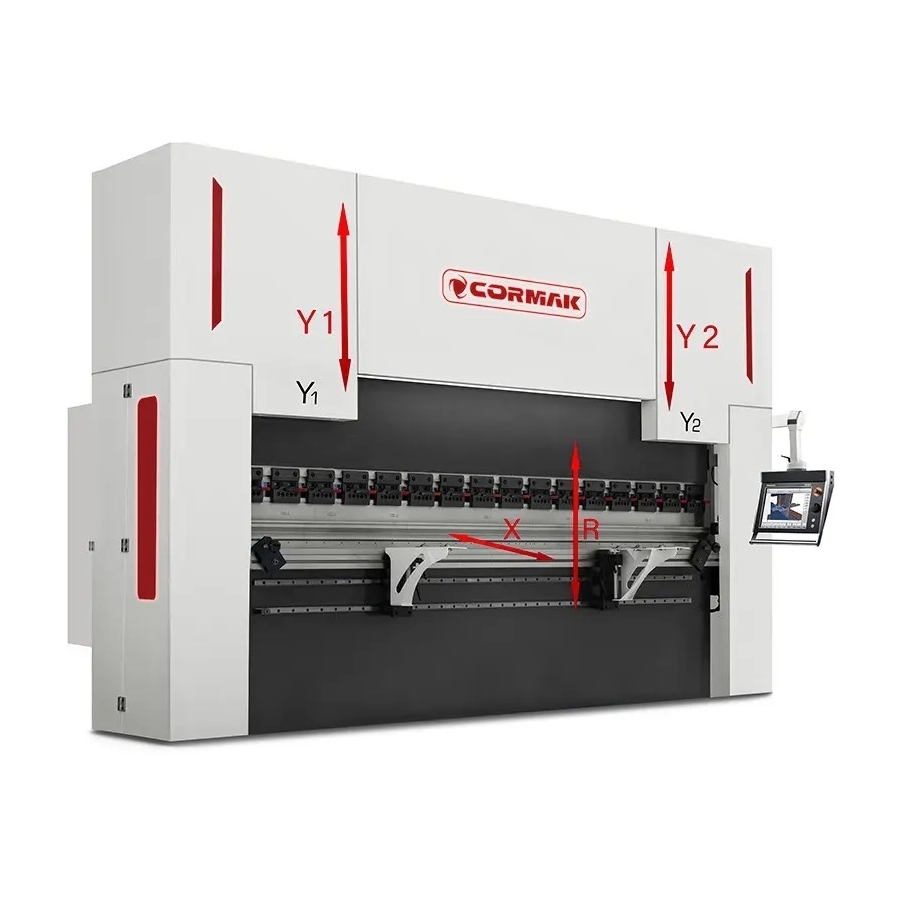

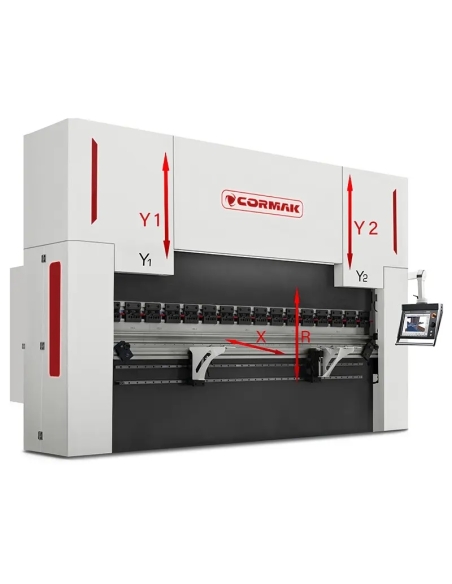

Reglarea axelor Y1 si Y2 este automata, asigurand control precis al barei mobile si mentinerea unui unghi constant pe toata lungimea indoiturii.

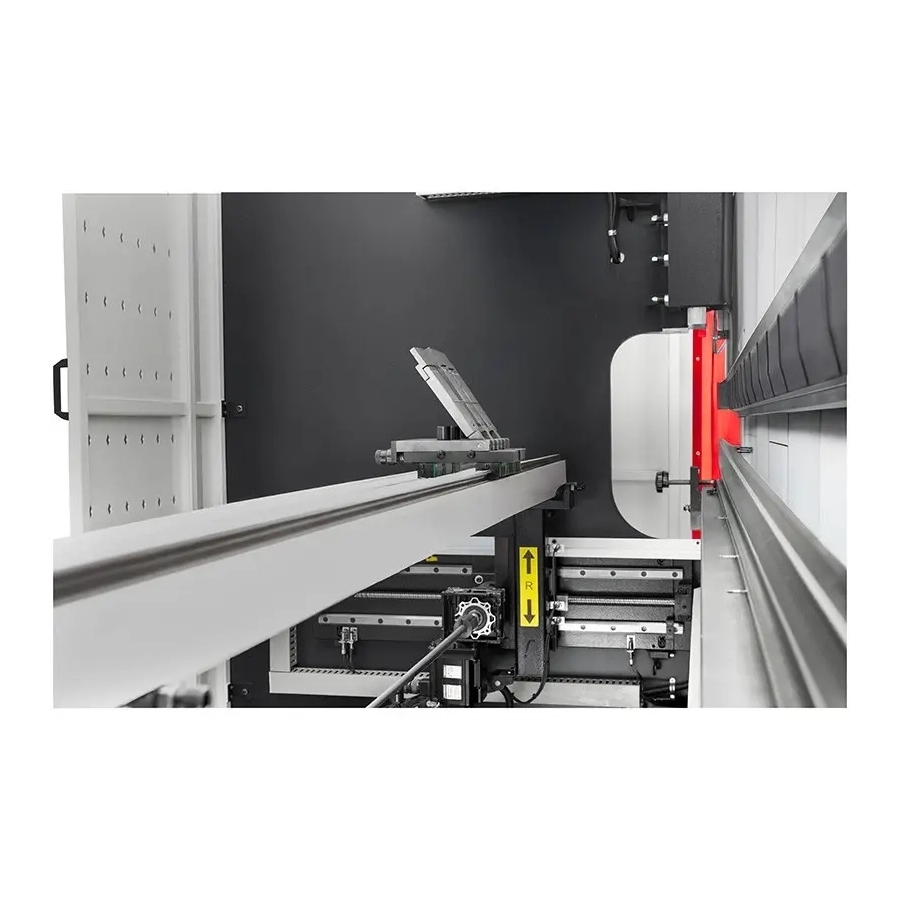

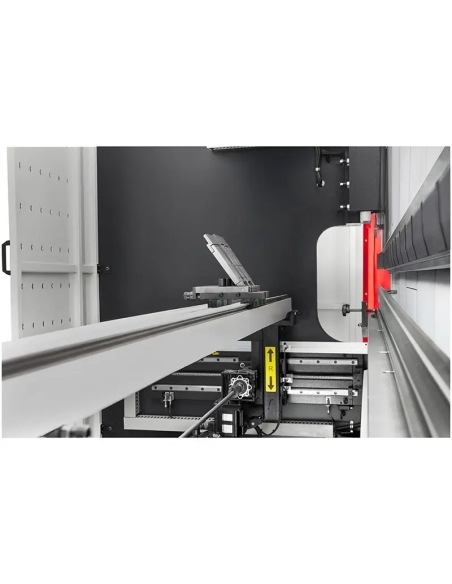

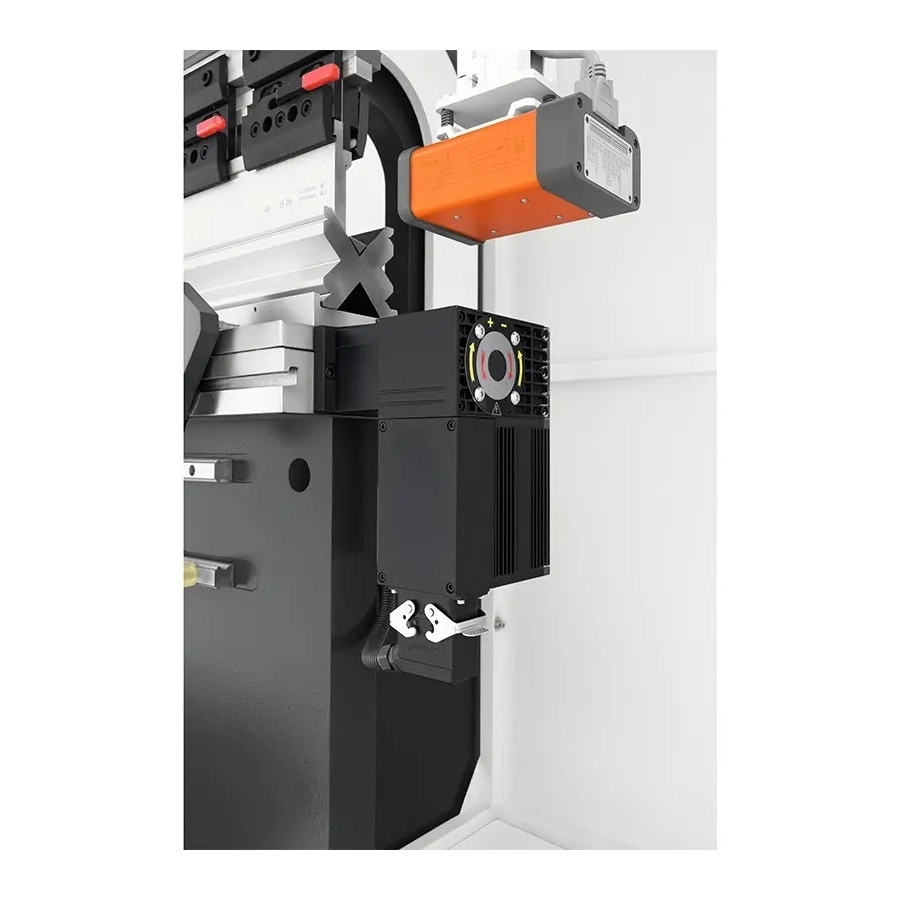

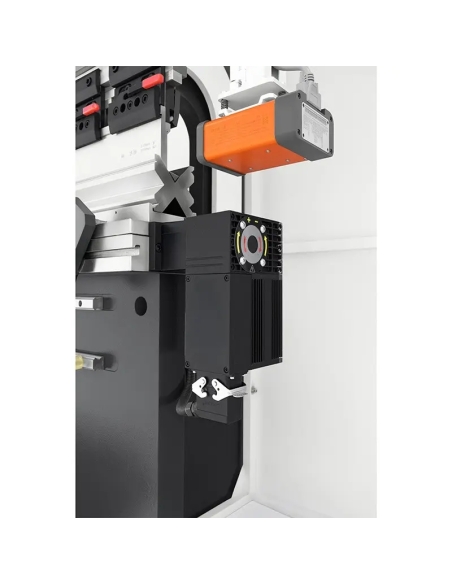

Reglarea opritorului posterior (axa X) se realizeaza prin servomotor cu encodere, oferind pozitionare rapida, precisa si repetabila pentru productia de serie.
Reglarea axei R este efectuata tot cu servomotor cu encodere, facilitand indoirea razelor mai mari si operatiile de indoire pas cu pas.
Masina include compensatie automata a sagetii de indoire, pentru mentinerea aceluiasi unghi pe intreaga lungime a piesei, reducand necesitatea corectiilor manuale.
Fixarea sculelor este optimizata prin fixarea bidirectionala a stantului, cu montaj rapid tip AMADA, permitand schimbarea rapida a sculelor si reducerea timpilor de setup.
Configurarile disponibile sunt adaptate nevoilor de productie si tipului de detaliu prelucrat, iar specificatiile pot fi stabilite individual, in functie de aplicatii si cerinte tehnologice.
Parametri tehnici
Grosimea maxima a foii indoite (S235): pana la 6,0 mm
Presiunea nominala: 1300 kN
Lungimea maxima a foii indoite: 3200 mm
Adancimea inciziei (deschidere): 320 mm
Cursa maxima a barei mobile: 120 mm
Inaltimea maxima de deschidere: 390 mm
Distanta intre bare: 2700 mm
Retragerea opritorului posterior: 600 mm
Puterea motorului: 9,5 kW
Lungime: 3870 mm
Latime: 1550 mm
Inaltime: 2460 mm
Greutate: 7400 kg
Reglaje automate si indoire pas cu pas
Masina hidraulica de indoit permite reglaj automat al retragerii opritorului (axa X) si al axei R (in varianta manuala), iar axa R este esentiala pentru indoirea razelor mari prin metoda pas cu pas, unde sistemul poate optimiza secventa de lucru si reduce sarcina operatorului.
Pentru obtinerea rezultatului dorit la indoirea pas cu pas sunt utilizati parametri precum lungimea arcului, numarul de indoiri si distanta dintre indoiri. Desi procesul poate parea complex, masinile si software-urile CORMAK au atins un nivel de automatizare care preia o parte importanta din calcule si setari.
Optional, reglarea degetelor pe axele Z1, Z2, R1, R2, X1 si X2 se realizeaza cu servomotoare, asigurand pozitionare automata precisa si flexibilitate maxima.

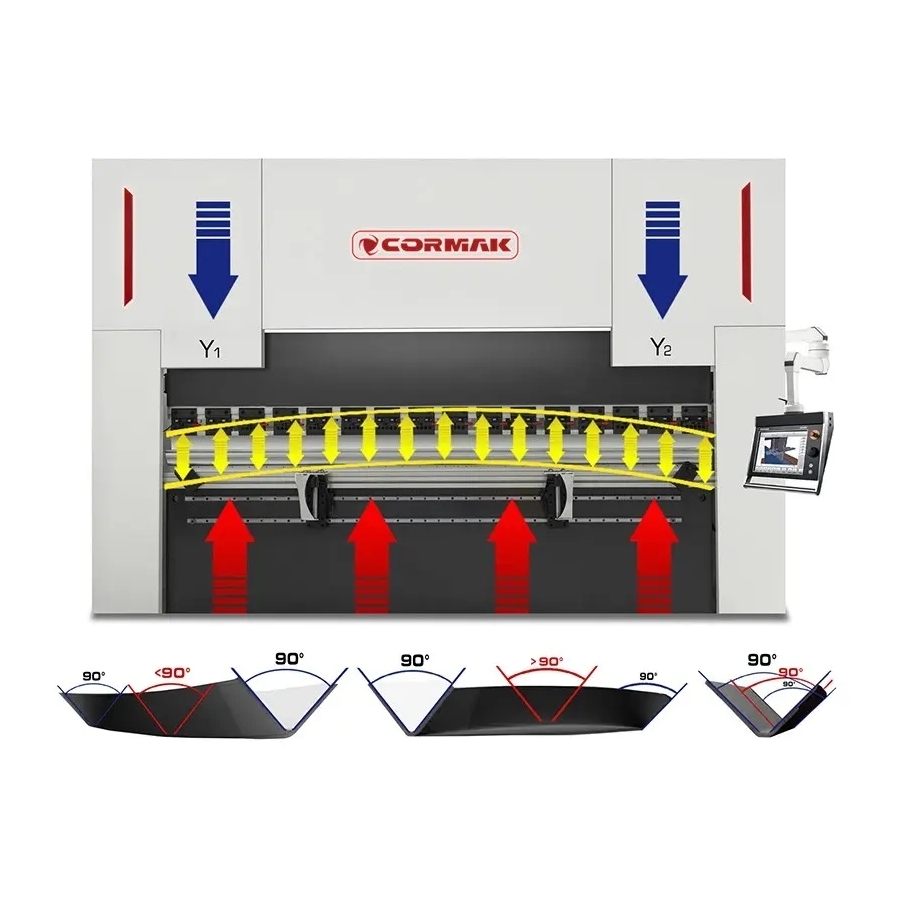

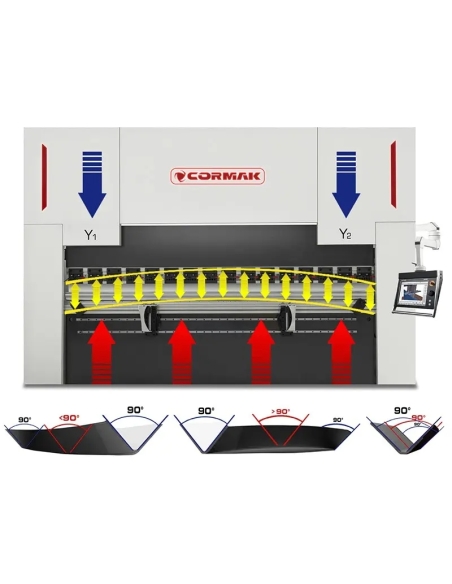

Compensatia sagetii de indoire
Abkantul poate fi echipat cu compensatie automata a sagetii de indoire (optional), mentinand acelasi unghi pe toata lungimea indoiturii.
Compensatie manuala a sagetii de indoire (optional)
Optional, este disponibila si compensatie manuala a sagetii de indoire, in functie de cerintele aplicatiei.
Componente de inalta calitate:
Componente ale sistemului electric marca Schneider/Delta/Eaton
Control CNC si functionalitate:

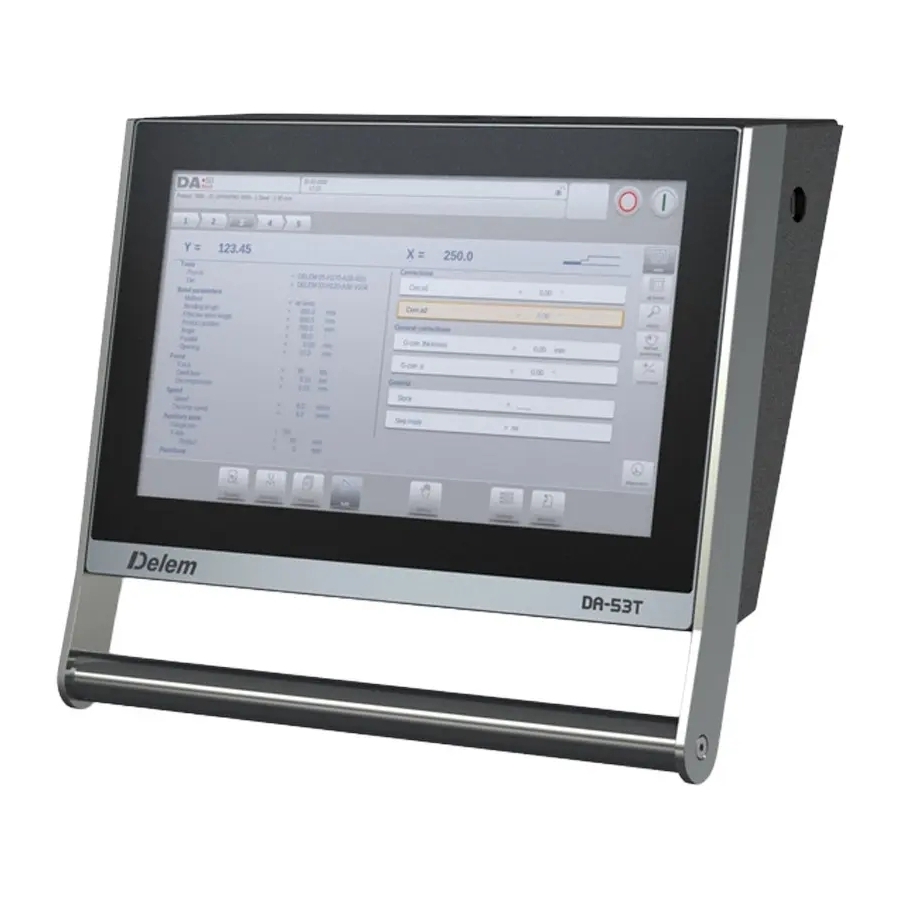

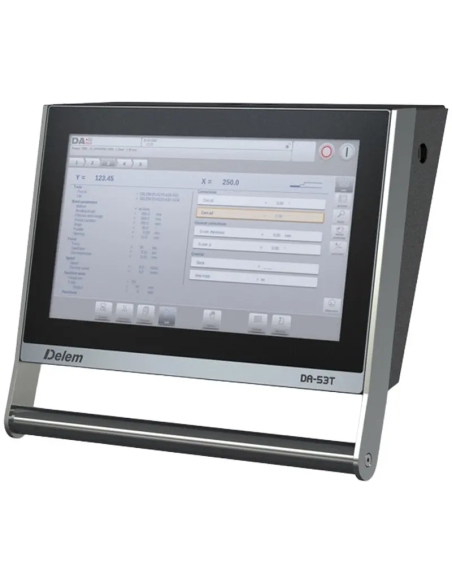

DELEM DA-53TX
DELEM DA-53TX este un controler CNC modern, conceput pentru abkante hidraulice si aplicatii industriale de indoire de inalta precizie. Acesta este echipat cu un ecran tactil de 15 inci, montat pe brat mobil, oferind operatorului libertate completa de operare pe intreaga suprafata de lucru a masinii.
Controlerul integreaza algoritmi avansati de programare, cu functie de calcul automat al secventei de indoire, contribuind la reducerea timpilor de setare si la cresterea repetabilitatii procesului. Sistemul suporta pana la patru axe, permitand realizarea de operatii mai complexe si o flexibilitate ridicata in configurarea procesului de indoire.
DELEM DA-53TX este compatibil cu o gama larga de abkante hidraulice, fiind adaptabil diferitelor configuratii de masina. Optional, controlerul permite crearea desenului elementului indoit direct pe ecran, in format 2D, precum si generarea automata a programului de indoire pe baza desenului introdus. De asemenea, este disponibila vizualizarea 2D in timp real a secventei de indoire, facilitand controlul procesului si reducand riscul de erori sau coliziuni.

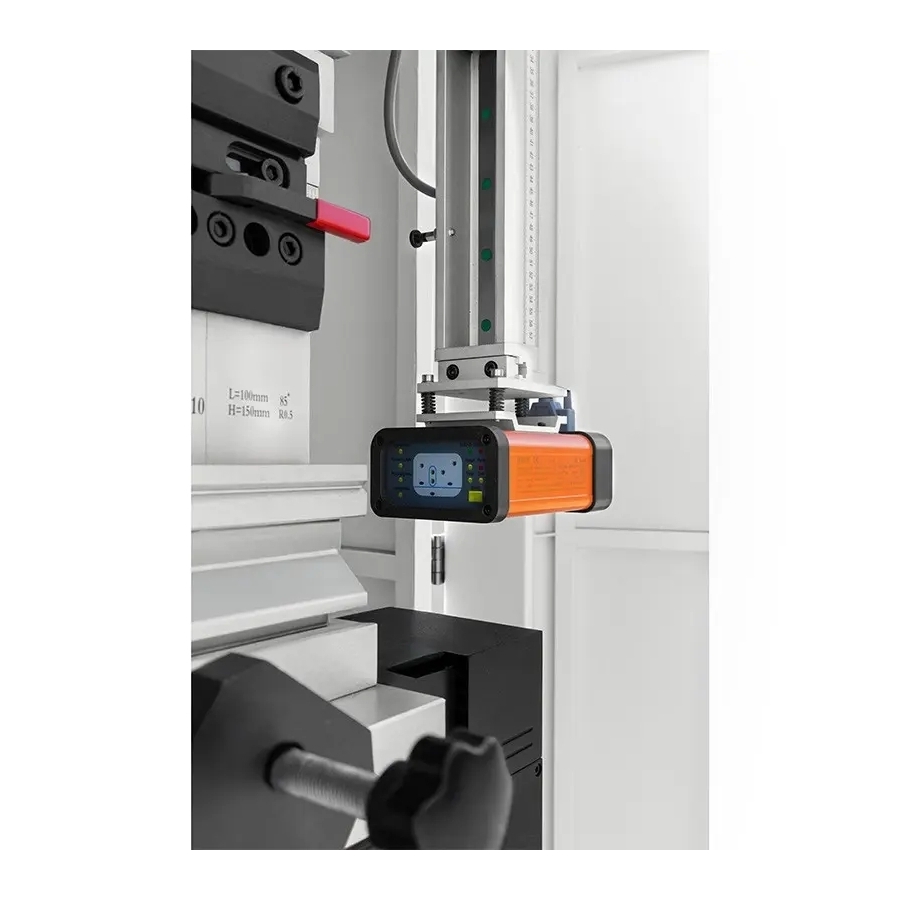

Securitate

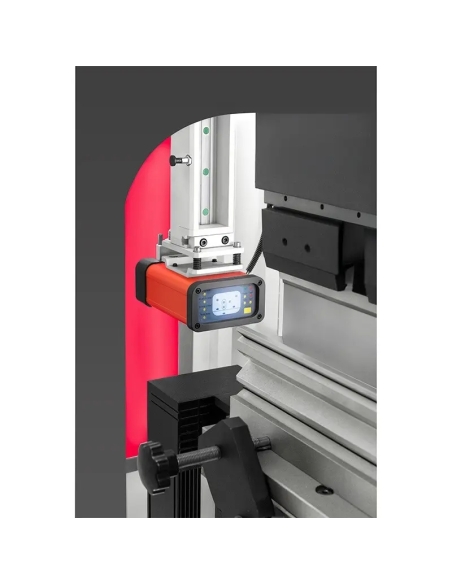

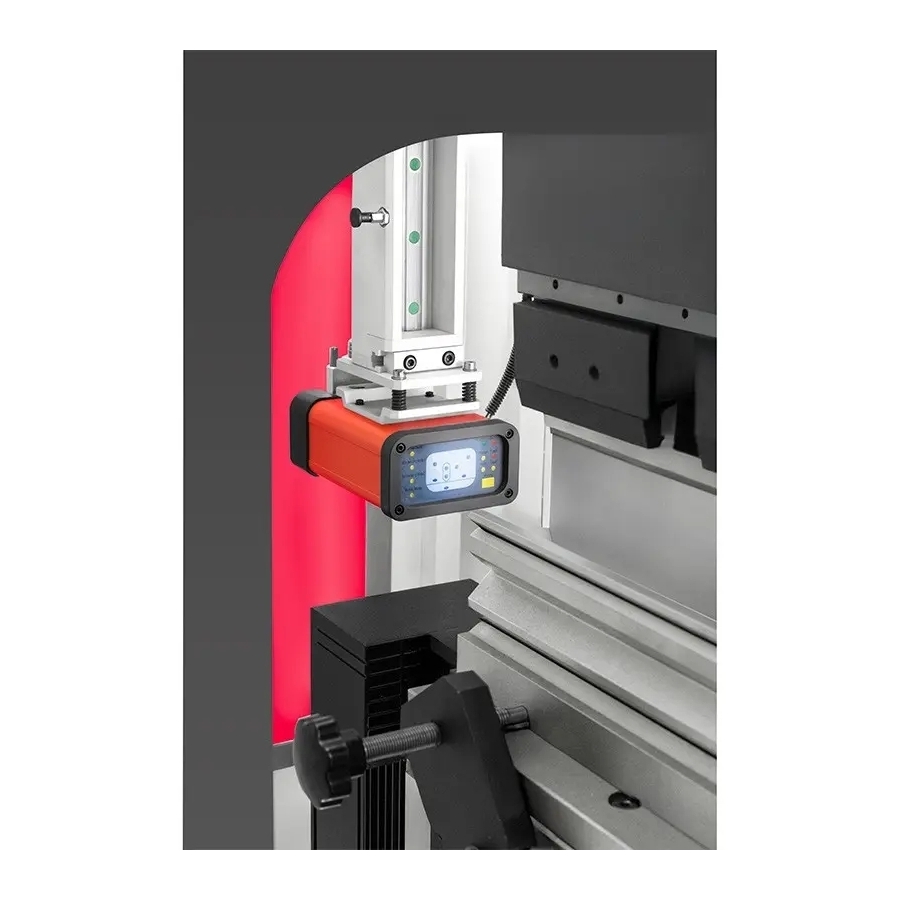

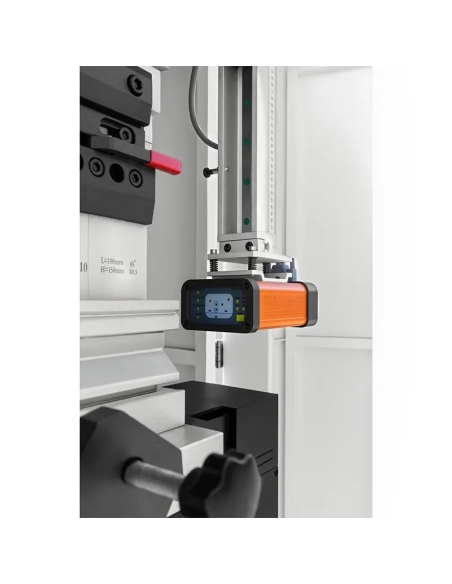

Masina hidraulica de indoit este echipata standard cu sistem de securitate cu laser de clasa superioara, care protejeaza operatorul si accelereaza procesul de indoire fara a compromite siguranta.
Sunt utilizate conexiuni hidraulice de inalta calitate si valve de siguranta proiectate in Polonia, iar echiparea include protectii conforme CE si comutatoare de urgenta usor accesibile.
Atentie la asa-numitele protectii de tip usa sau cortina de lumina, deoarece acestea nu sunt conforme cu normele CE pentru masinile de indoit tabla si pot pune in pericol sanatatea si siguranta lucratorilor. In calitate de angajator, responsabilitatea pentru protectia si securitatea angajatilor revine integral utilizatorului final al echipamentului.
Paza de securitate conforma CE
Ergonomie si facilitati suplimentare
Controler mobil pe brat articulat
Iluminare LED pentru confort si siguranta in munca

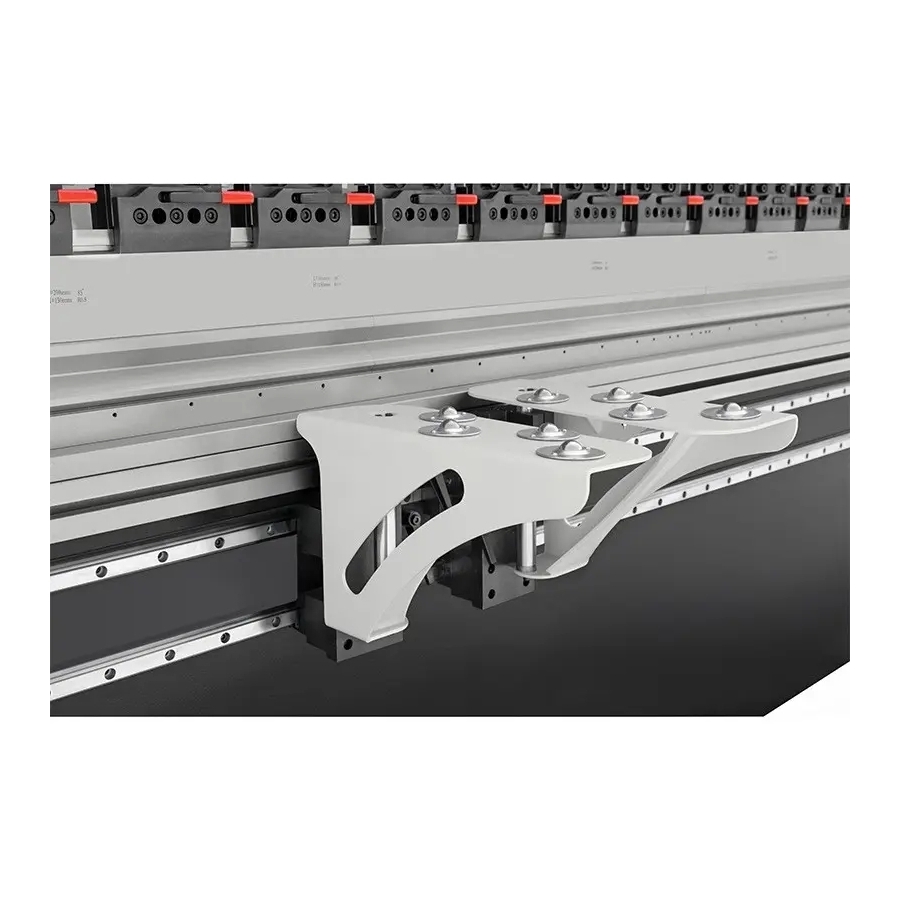

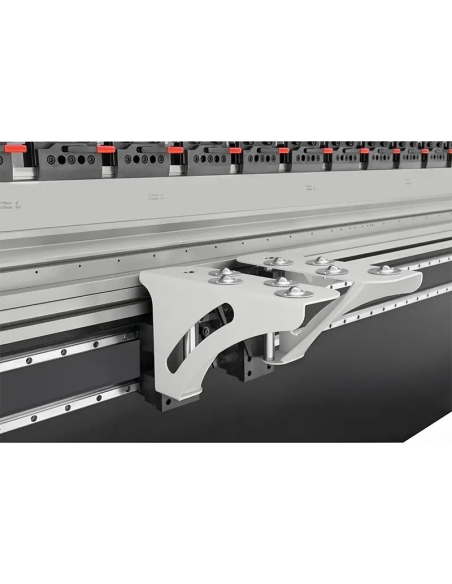

Suporturi pe sine liniare
Suporturi urmaritoare (optional) pentru indoirea foilor mari, prevenind deformarea unghiului
Suporturile urmaritoare actionate prin servomotoare permit indoirea foilor de metal de dimensiuni mari intr-un mod controlat, sustinand materialul pe parcursul miscarii si compensand ridicarea naturala a tablei in momentul indoirii, astfel incat arcul format sa nu se deformeze si sa se mentina unghiul de indoire dorit pe intreaga lungime.
Punem accent pe siguranta in exploatare, motiv pentru care abkantele noastre hidraulice sunt echipate cu protectii avansate, precum marcaje vizibile, scuturi laterale, poarta de securitate in zona din spate si comutatoare de urgenta usor accesibile, astfel incat operatorul si echipa sa lucreze in conditii sigure, fara compromisuri.
Fiecare masina este livrata cu instructiuni de utilizare clare si detaliate in limba poloneza, pentru punere in functiune corecta si operare sigura.
Este important de retinut ca existenta unei declaratii CE nu garanteaza automat siguranta reala a echipamentului; criteriul decisiv il reprezinta sistemele de protectie si configuratia tehnica efectiva cu care masina este echipata.
SCO – sistem de racire a uleiului
In echipare standard, sistemul SCO asigura stabilitatea parametrilor de lucru ai masinii chiar si in regim de utilizare intensiva si continua.

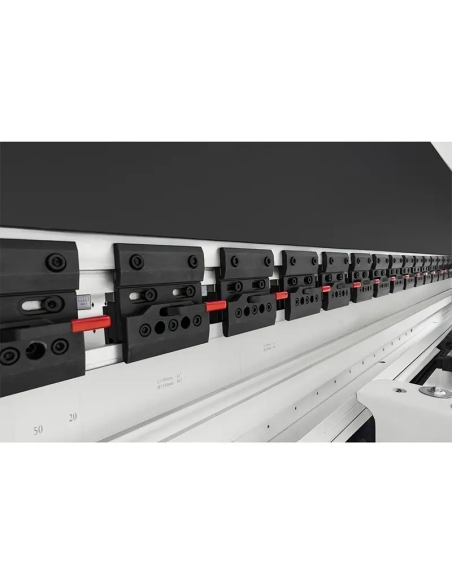

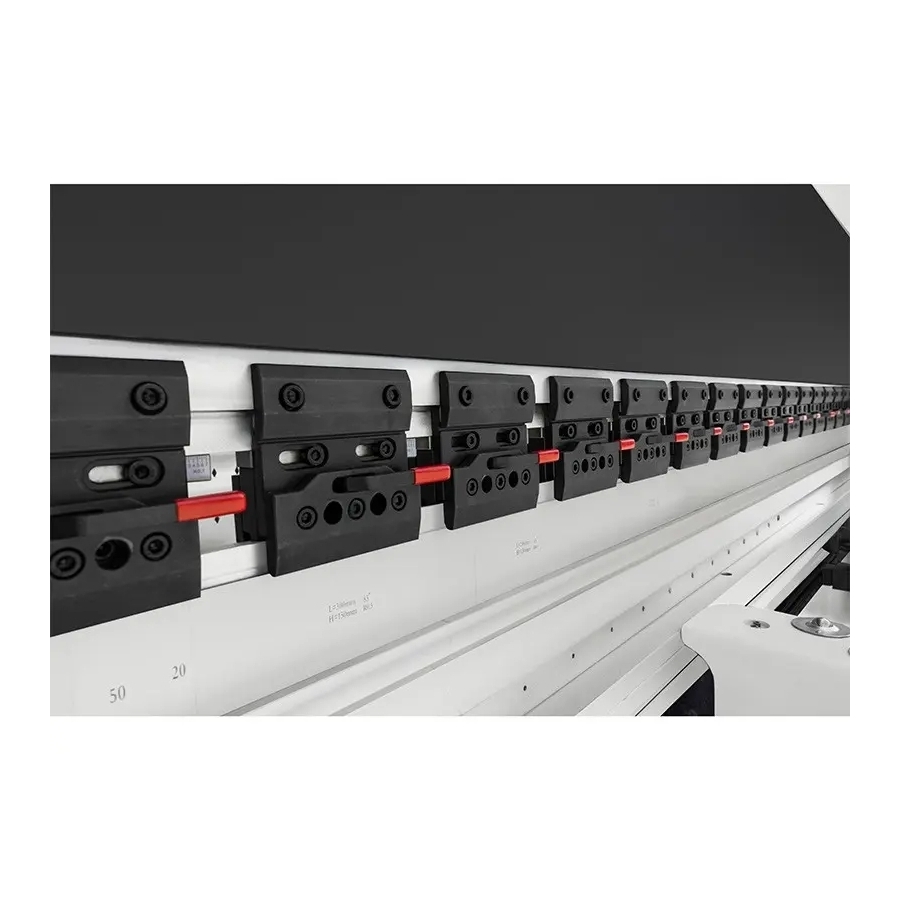

Fixarea stanturilor si matritelor
In mod standard sunt utilizate matrite multicanal segmentate si stanturi segmentate pe patru laturi.
Sistemul de baza este manual tip AMADA (European), permitand schimbarea rapida a uneltelor. Alegerea corecta a matritei si stantului este esentiala pentru rezultatul final, iar masinile CORMAK pot efectua masuratori in timp real si ajustari automate pe parcursul procesului.
In functie de forta de presiune a abkantului hidraulic, stanturile si matritele segmentate pot varia ca dimensiuni si configuratie, fiind selectate astfel incat sa asigure rezistenta mecanica corespunzatoare, precizia indoirii si siguranta in exploatare pentru fiecare aplicatie in parte.
