MODELUL RULOR | 1050/130 |
LUNGIMEA RULOU (mm) | 1050 |
DIAFRA RULOU (mm) | 130 |
GROSIMEA MATERIALULUI (mm) | 5 |
VELOCITATEA INCLINARII (m/min.) | 3,5 |
PUTEREA MOTORULUI PRINCIPAL (kW) | 2,2 |
LUNGIMEA (mm) | 2250 |
ADANCIMEA (mm) | 800 |
INALTIMEA (mm) | 1100 |
GREUTATEA APROX. (kg) | 1250 |

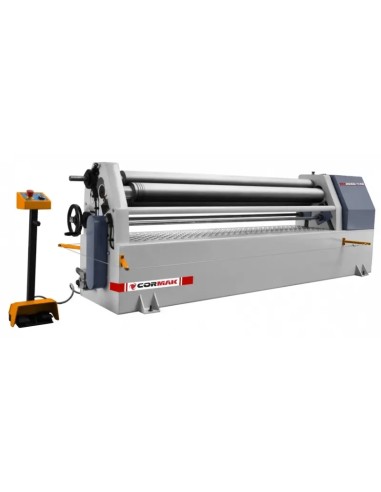

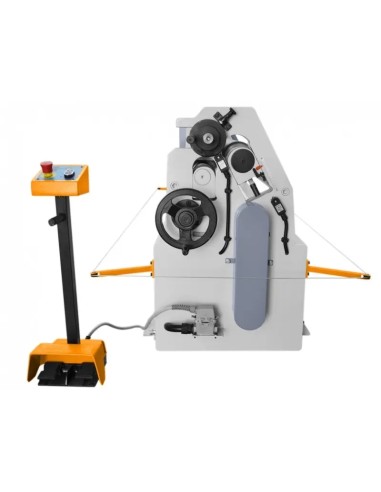

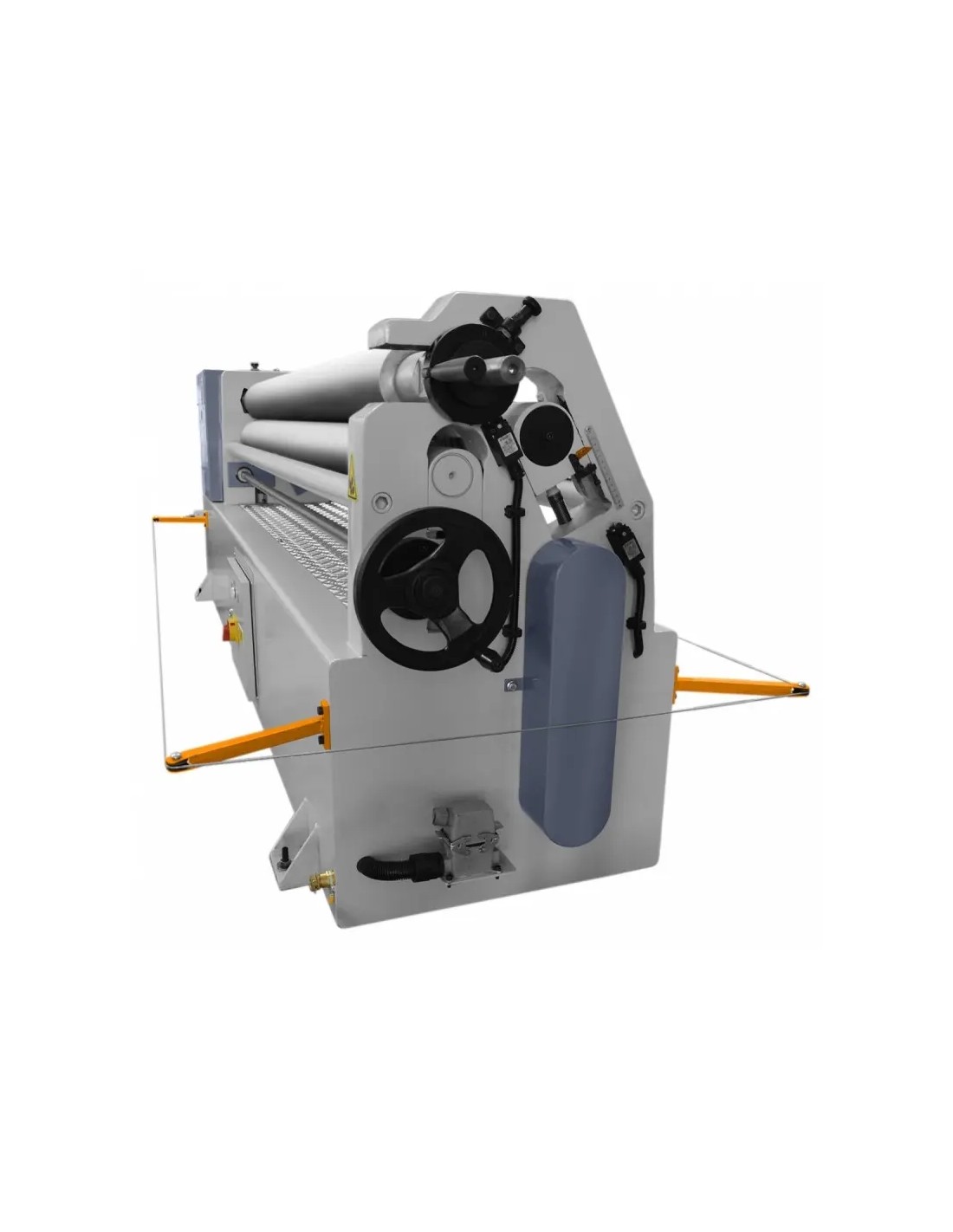

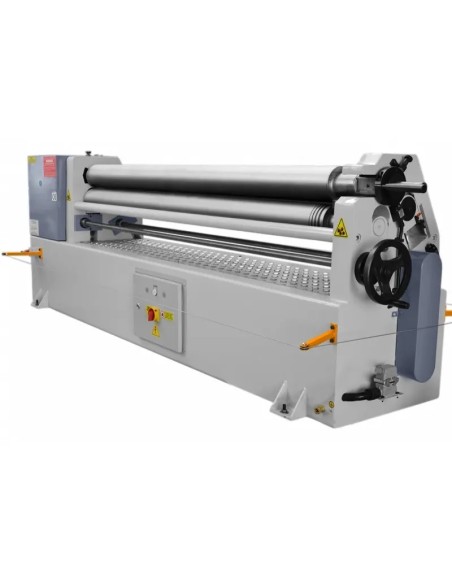

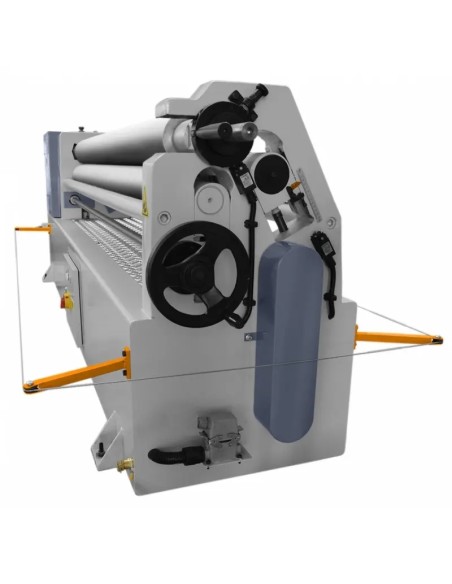

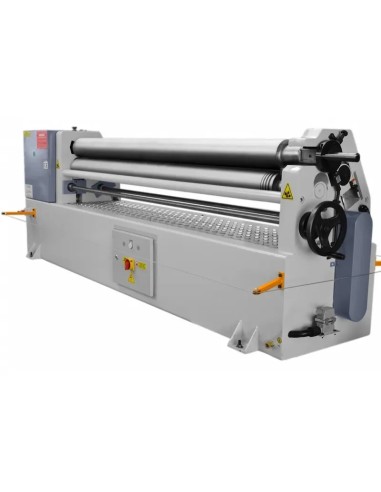

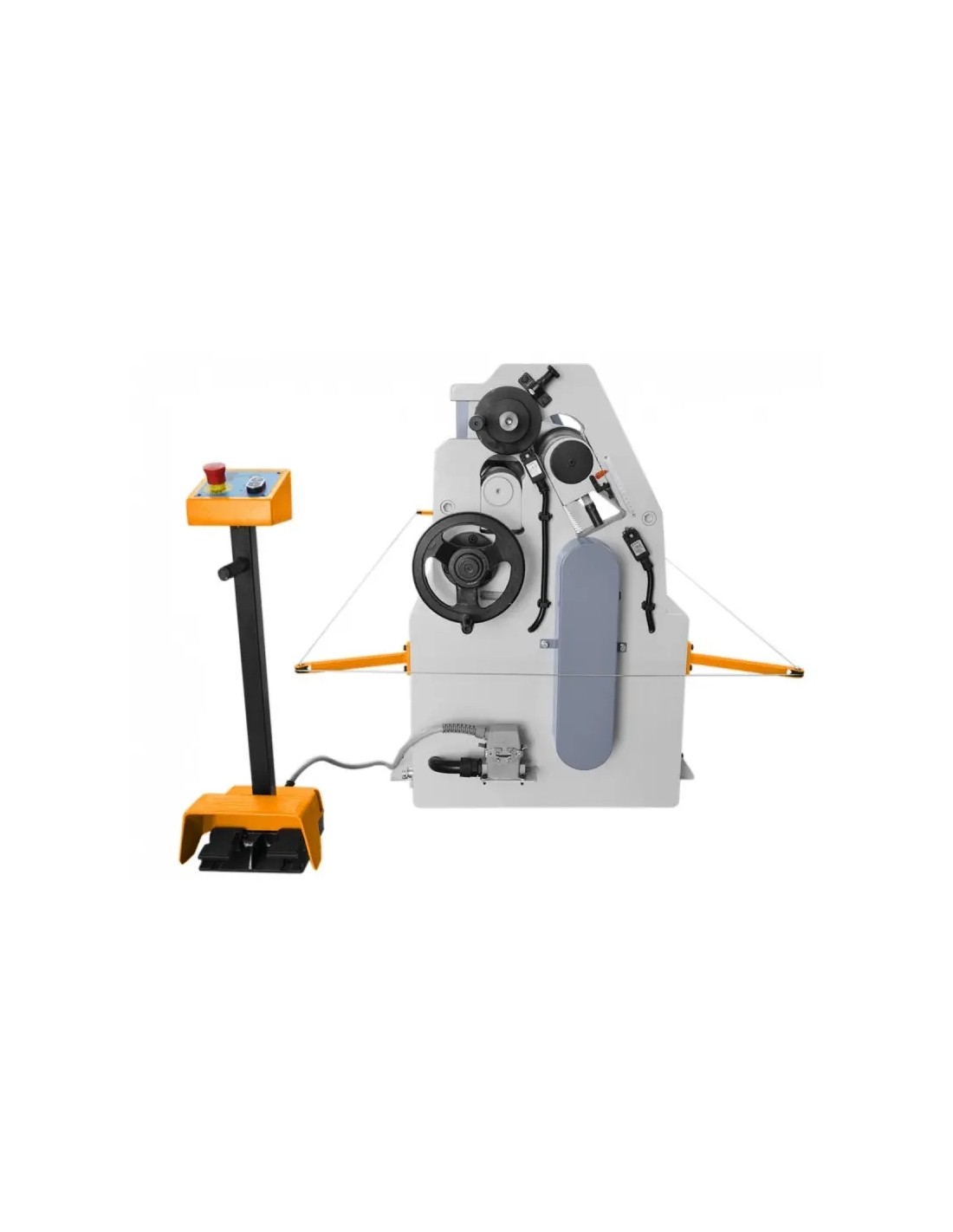

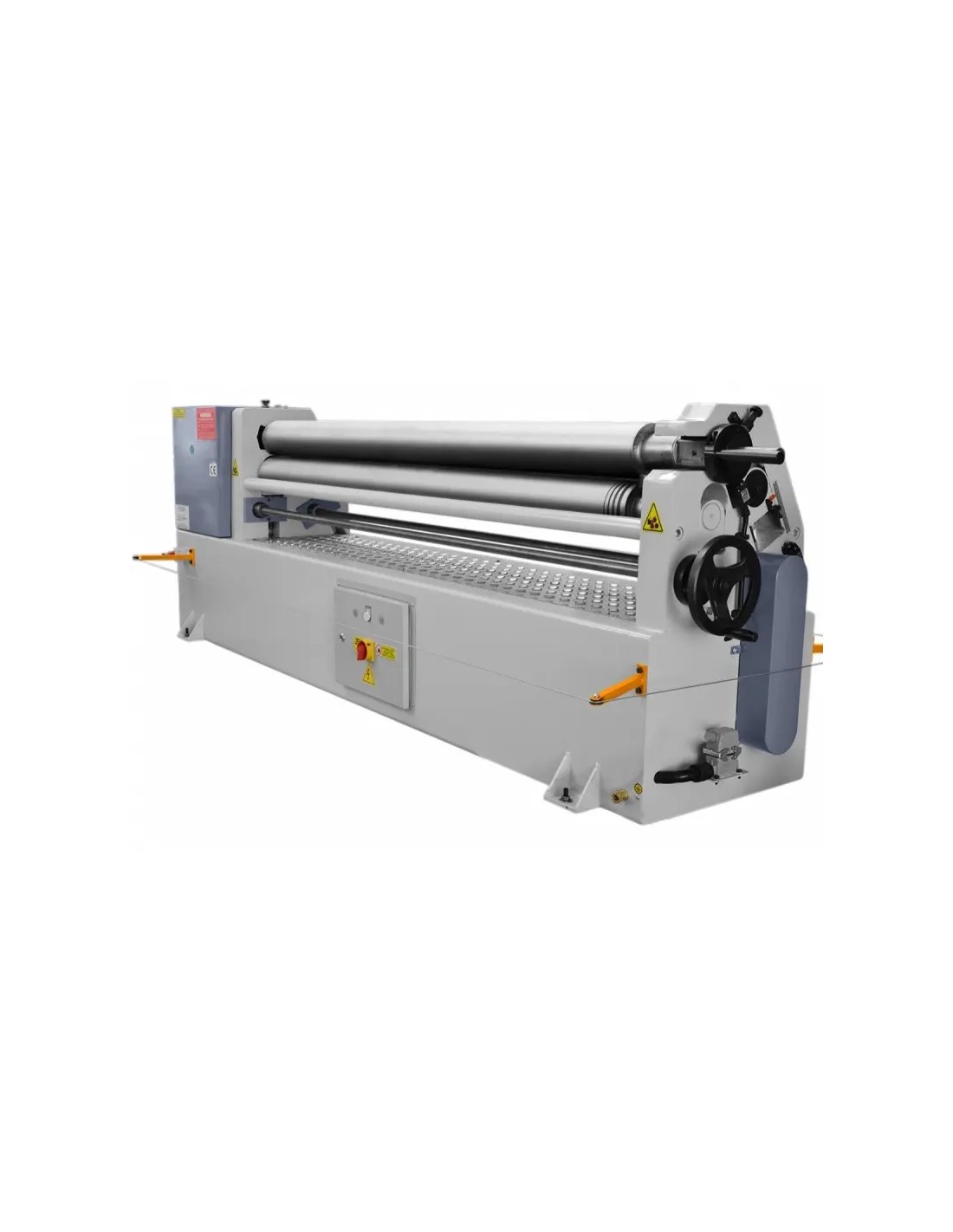

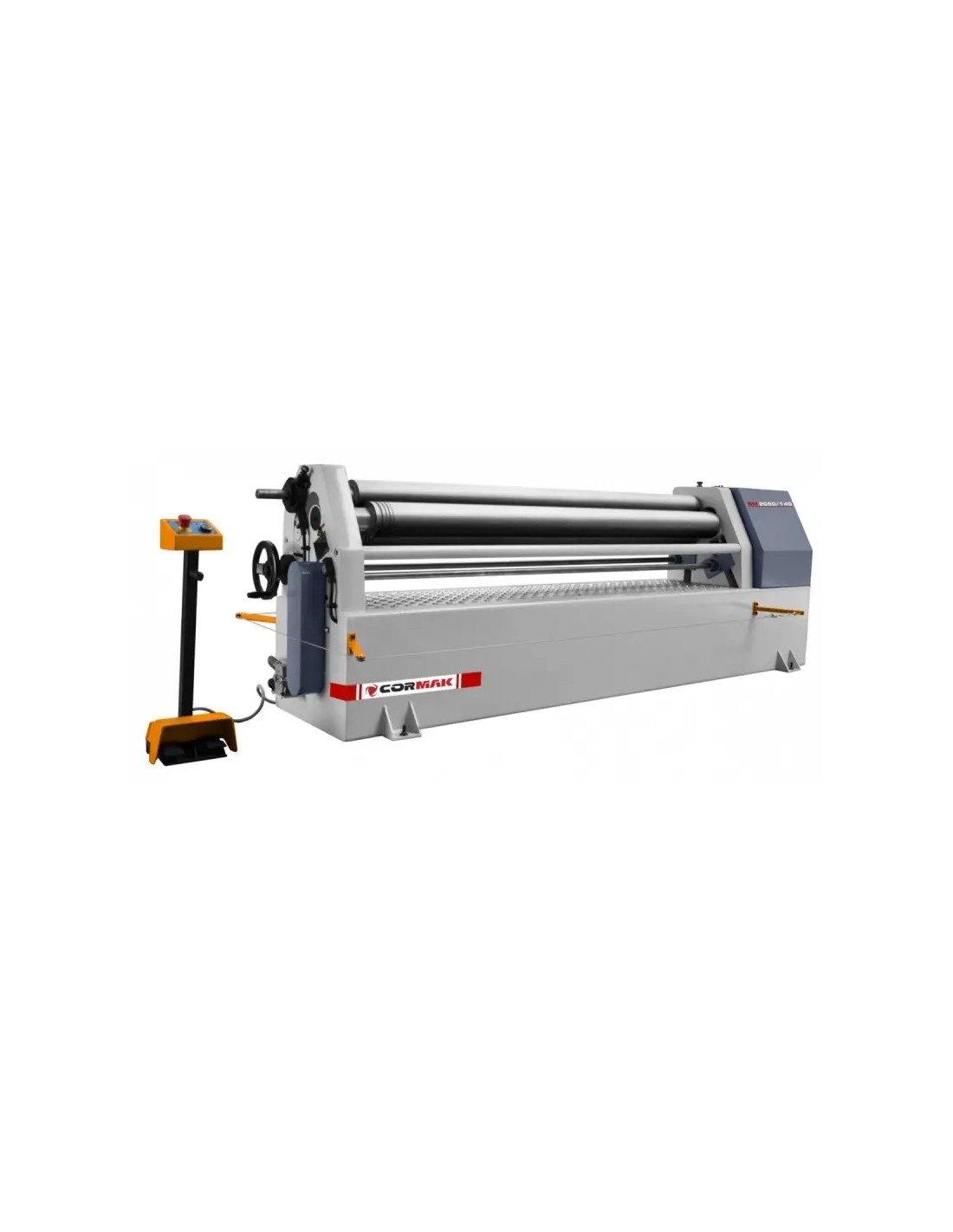

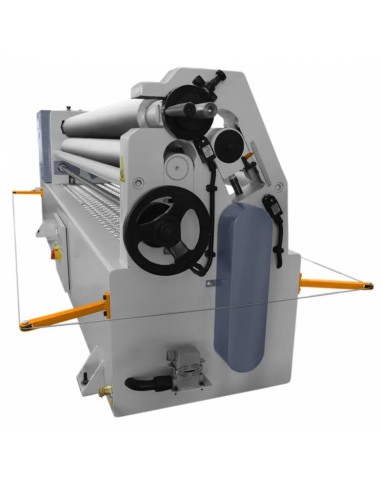

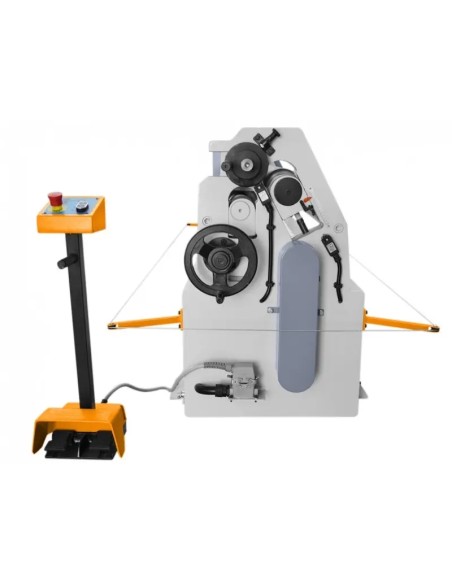

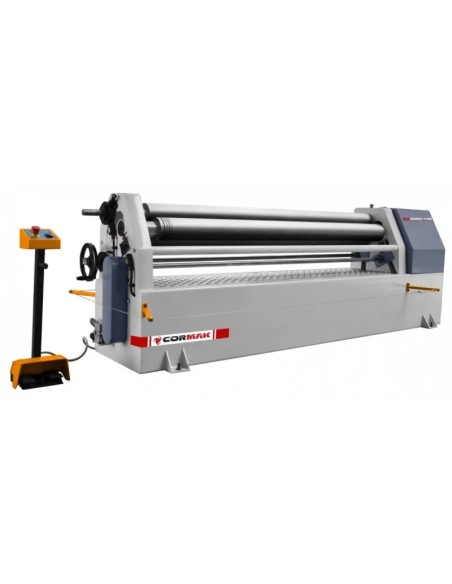

Descrierea masinii:
- Seria RM este destinata lucrarilor standard de indoire a foilor metalice pentru obtinerea formelor cilindrice, fara indoire prealabila (in standard). In acest scop, foaia este prinsa intre axele centrale de actionare. Axul superior este fix, iar axul inferior se misca vertical pentru a se adapta grosimii dorite a foii. Ajustarea razei de indoire necesare se face prin deplasarea axului lateral.
- Indoirea foilor metalice este o functie de lucru esentiala care asigura calitatea detaliului final si consta in indoirea extremitatilor foii (indoire prealabila), ceea ce permite obtinerea unei carcase inchise uniforme. Pentru a indoi in ambele directii, foaia trebuie desfacuta si apasata de doua ori pe axul lateral).
- Constructia asimetrica a sistemului de role permite indoirea prealabila a foii prin deplasarea axului lateral. Optional, exista posibilitatea de a monta un motor electric pe axul lateral, care va permite indoirea prealabila.
- Standard, pe rolele seriei RM este posibila obtinerea unui diametru minim egal cu de trei ori diametrul axului superior, la indoirea metalului cu o limita de plasticitate la rece de 260 N/mm 2 si o rezistenta la indoire de 24 kg/mm 2
- Axul superior este pliat, ceea ce faciliteaza scoaterea produselor finite. Axul pliabil este dotat cu un mecanism de blocare care impiedica deschiderea sa spontana in timpul functionarii.

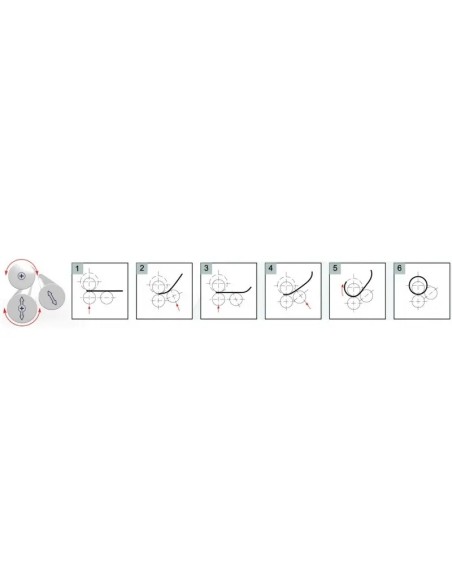

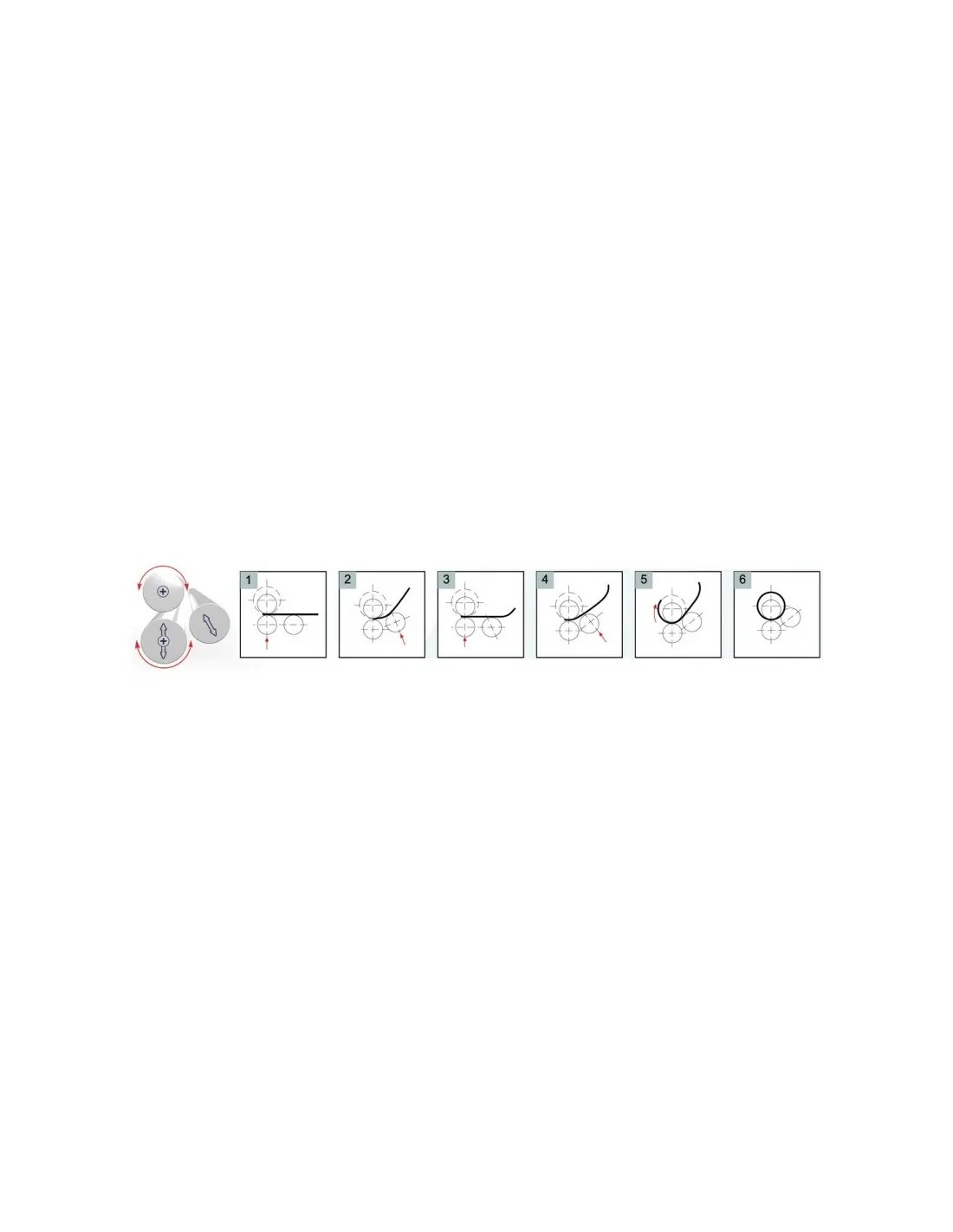

Schema de procesare
Cele mai importante avantaje:
- Cadru robust sudat din otel.
- Rolele sunt fabricate din otel cu o rezistenta crescuta la tractiune conform certificatului de calitate SAE 1050, tratate termic si slefuite.
- Rolele superioare si inferioare sunt actionate electric prin intermediul unui motor, a unui reductor si a unei lanturi. Acest lucru asigura o indoire stabila sub sarcina si imbunatateste productivitatea.
- Axul superior se desprinde lateral cu un sistem de sustinere.
- Rolele inferioare si laterale cu ajustare a inaltimii (manual in standard).
- Rolele sunt dotate cu caneluri pentru indoirea barelor.
- Modelele RM permit indoirea conica.
- Optional, ridicarea motorizata a rolelor inferioare si laterale - asigura indoirea prealabila cu cea mai buna calitate si repetabilitate.
- Optional, indicarea digitala a pozitiei axului inferior si lateral actionat de motor.
- Masina este fabricata conform Directivei de Securitate EC (marcaj CE) / Declaratie de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard se bazeaza pe metale cu o limita de plasticitate la rece de 260 N/mm 2
Echipamente optionale:
- Ax lateral motorizat (motor electric).
- Indicator digital al pozitiei axului lateral.
