MODELUL RULOUILOR | 1050/110 |
LUNGIMEA RULOU (mm) | 1050 |
DIAMETRUL RULOU (mm) | 110 |
GROSIMEA MATERIALULUI (mm) | 4 |
VELOCITATEA INDOIRII (m/min.) | 3 |
PUTEREA MOTORULUI PRINCIPAL (kW) | 2,2 |
LUNGIMEA (mm) | 2250 |
ADANCIMEA (mm) | 800 |
INALTIMEA (mm) | 1100 |
GREUTATEA APROX. (kg) | 1000 |
Descrierea masinii:
- Seria RM este destinata lucrarilor standard de indoire a tablourilor pentru obtinerea formelor cilindrice, fara indoire preliminara (in standard). Pentru aceasta, tabloul este prins intre axele centrale de actionare. Axul superior este fix, iar axul inferior se misca vertical pentru a se adapta grosimii dorite a tabloului. Ajustarea razei de indoire dorite se face prin deplasarea axului lateral.
- Indoirea tabloului este o functie de lucru importanta care asigura calitatea detaliului final si consta in indoirea capetelor tabloului (indoire preliminara), ceea ce permite obtinerea unei carcase inchise uniforme. Pentru a indoi in ambele directii, trebuie desfacut foaia si apasat de doua ori axul lateral).
- Constructia asimetrica a sistemului de axuri permite indoirea preliminara a tabloului prin deplasarea axului lateral. Optional, exista posibilitatea montarii unui motor electric pe axul lateral, care va permite indoirea preliminara.
- In mod standard, pe rolele din seria RM se poate obtine un diametru minim egal cu de trei ori diametrul axului superior, la indoirea metalului cu o limita de plasticitate la rece de 260 N/mm 2 si o rezistenta la indoire de 24 kg/mm 2
- Axul superior este pliabil, ceea ce faciliteaza scoaterea produselor finite. Axul pliabil este echipat cu un mecanism de blocare care impiedica deschiderea sa spontana in timpul functionarii.

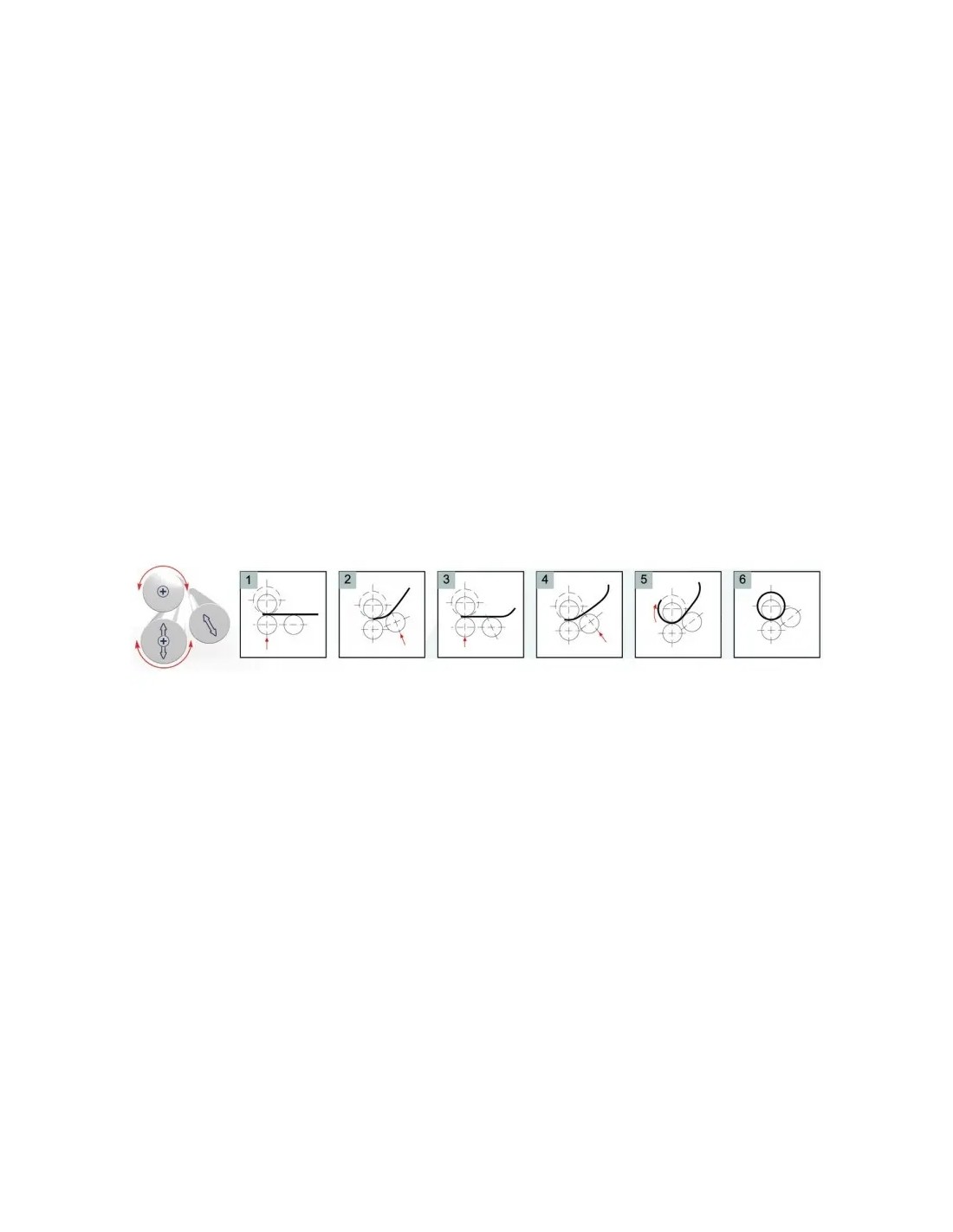

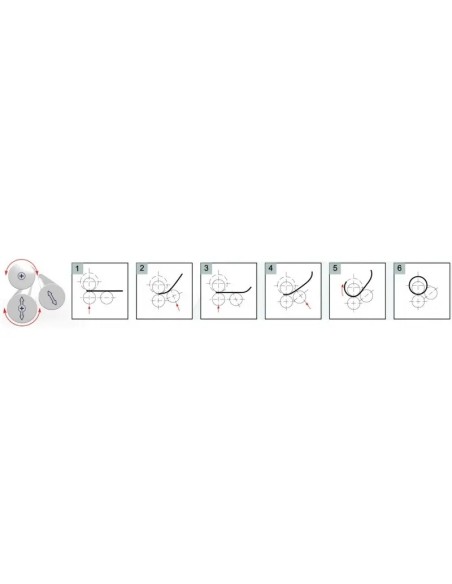

Schema de procesare
Principalele avantaje:
- Cadru solid sudat din otel.
- Rolele sunt fabricate din otel cu o rezistenta crescuta la tractiune conform certificatului de calitate SAE 1050, fiind tratate termic si slefuite.
- Rolele superioara si inferioara sunt actionate de un motor electric prin intermediul unui reductor si lant. Aceasta asigura o indoire stabila sub sarcina si imbunatateste productivitatea.
- Axul superior se desprinde lateral cu un sistem de suport.
- Rolele inferioare si laterale au ajustare a inaltimii (manual in standard).
- Rolele sunt echipate cu caneluri pentru indoirea barelor.
- Modelele RM ofera posibilitatea de indoire conica.
- Optional, ridicarea motorizata a rolelor inferioare si laterale - asigura indoirea preliminara cu cea mai buna calitate si repetabilitate.
- Optional, indicator digital al pozitiei rolei inferioare si laterale actionate de motor.
- Masina este fabricata conform Directivei de Siguranta EC (semnul CE) / Declaratie de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard se bazeaza pe metale cu o limita de plasticitate la rece de 260 N/mm 2
Dotari optionale:
- Ax lateral motorizat (motor electric).
- Indicator digital al pozitiei axului lateral.
