MODELUL RULOUILOR | 1250/140 |
LUNGIMEA RULOU (mm) | 1250 |
DIAMETRUL RULOU (mm) | 140 |
GROSIMEA MATERIALULUI (mm) | 5 |
VELOCITATEA INDOIRII (m/min.) | 3,5 |
PUTEREA MOTORULUI PRINCIPAL (kW) | 2,2 |
LUNGIMEA (mm) | 2500 |
ADANCIMEA (mm) | 800 |
INALTIMEA (mm) | 1100 |
GREUTATEA APROX. (kg) | 1400 |

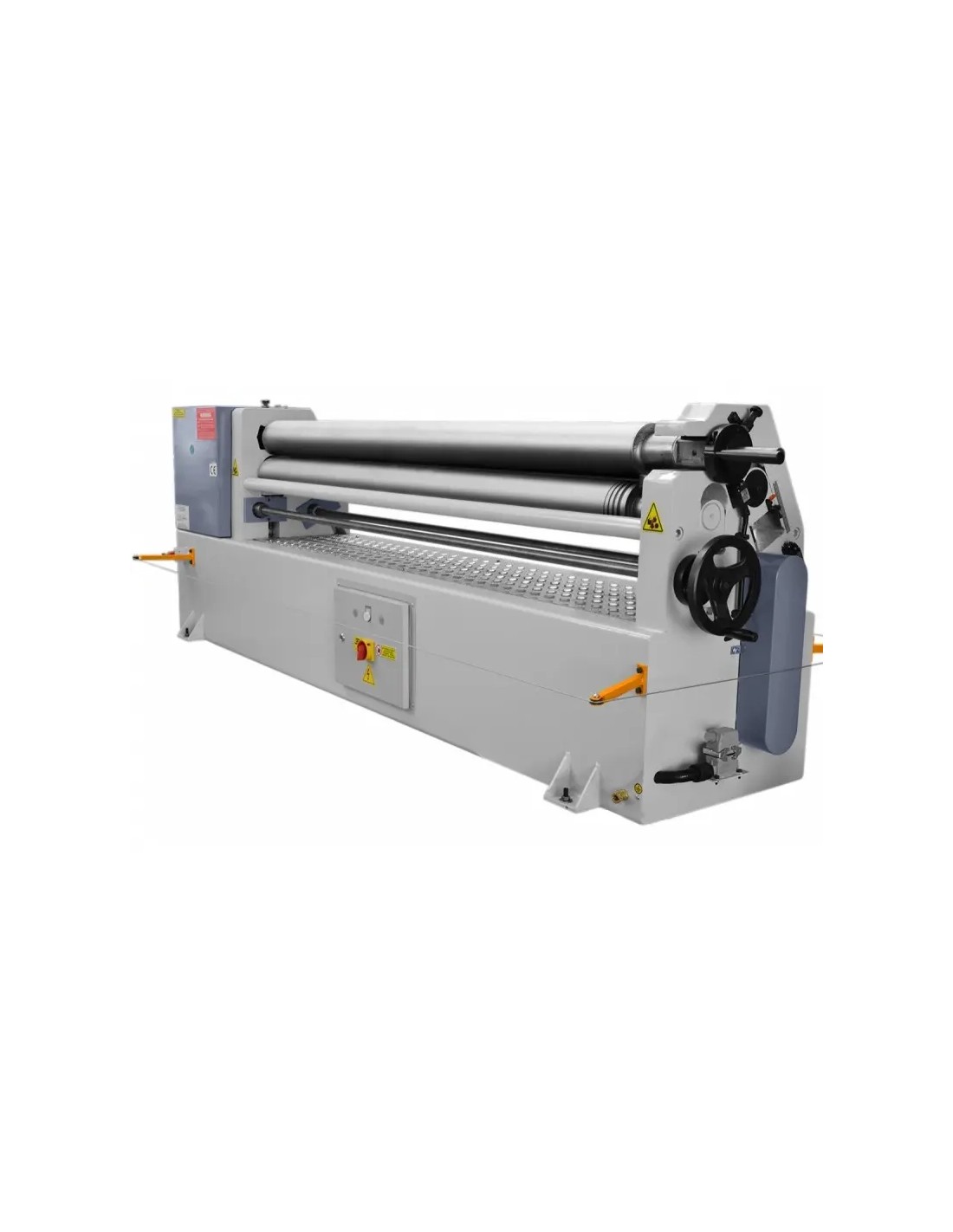

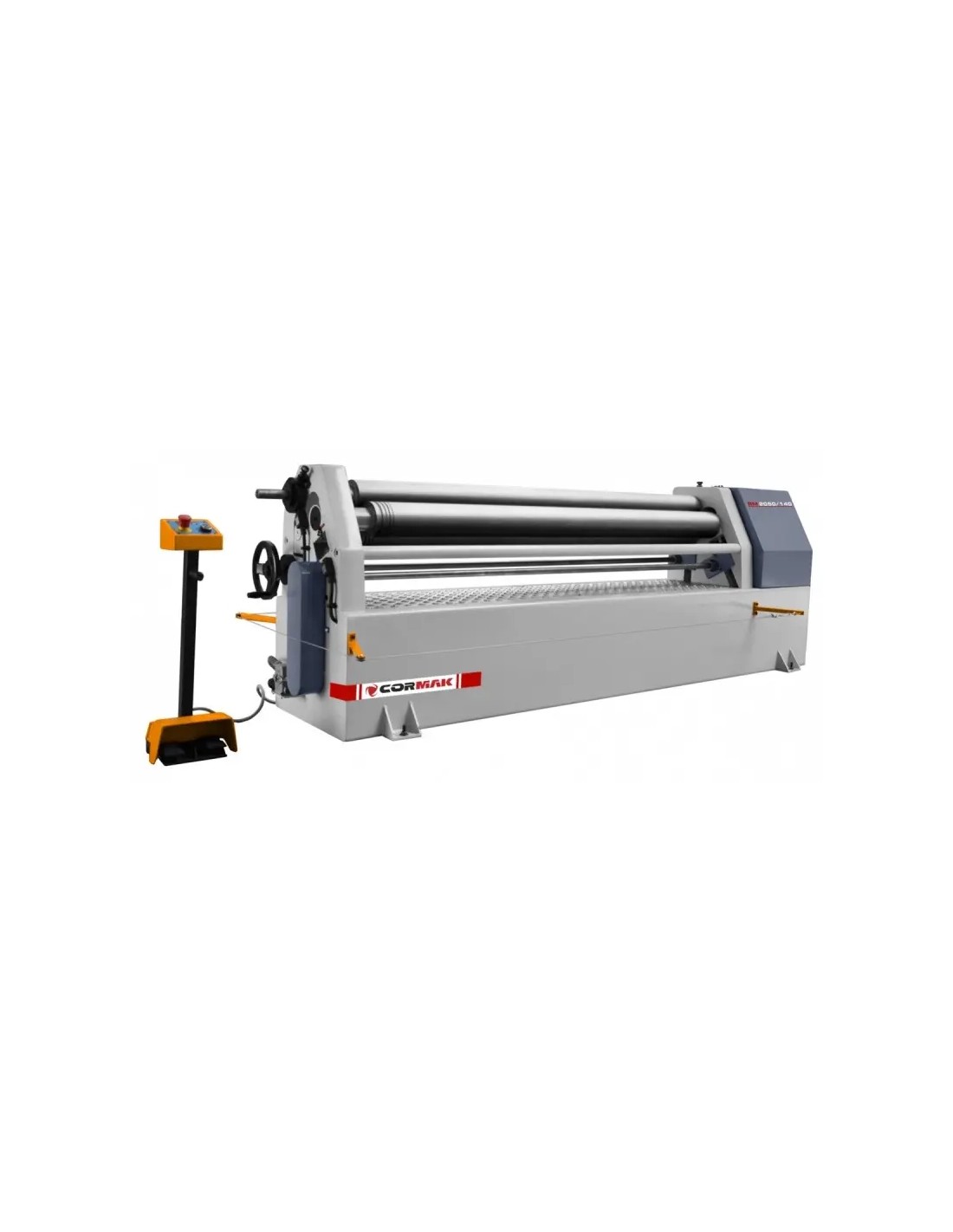

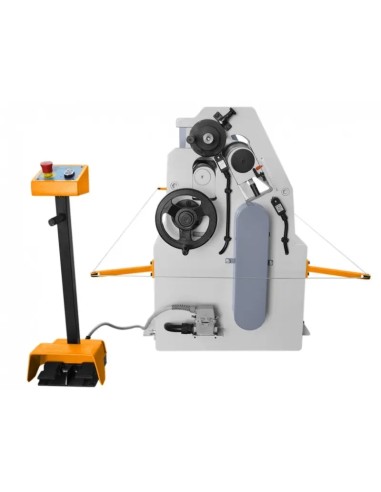

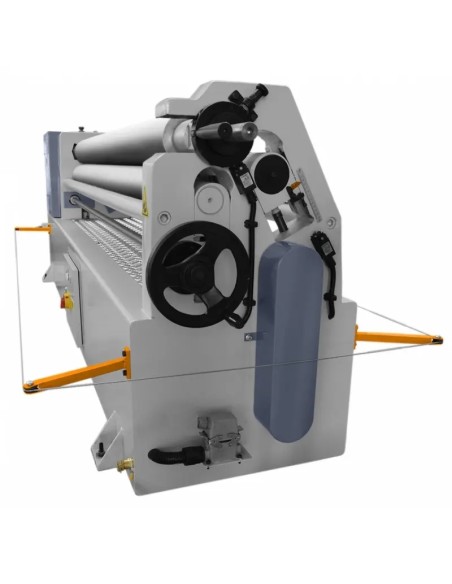

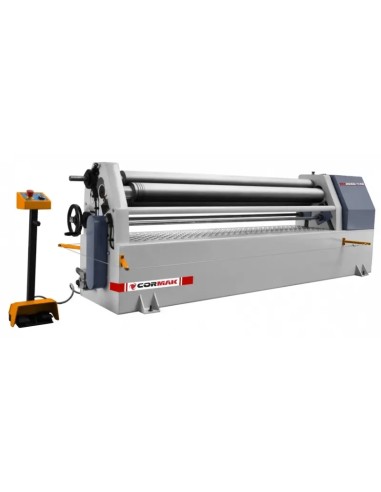

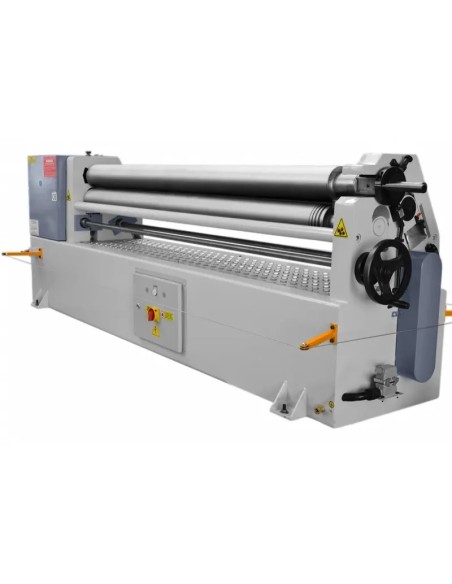

Descrierea masinii:
- Seria RM este destinata lucrarilor standard de indoire a tablourilor pentru obtinerea formelor cilindrice, fara indoire prealabila (in standard). Astfel, tabloul este prins intre axele centrale de actionare. Axul superior este fix, iar axul inferior se misca vertical pentru a se adapta grosimii dorite a tabloului. Ajustarea razei de indoire necesare se face prin deplasarea axului lateral.
- Indoirea tabloului este o functie de lucru importanta care asigura calitatea detaliului final si consta in indoirea capetelor tabloului (indoire prealabila), ceea ce permite obtinerea unei carcase inchise uniforme. Pentru a indoi in ambele directii, trebuie desfacut foaia si apasat de doua ori pe axul lateral).
- Constructia asimetrica a sistemului de axuri permite indoirea prealabila a tabloului prin deplasarea axului lateral. Optional, se poate monta un motor electric pe axul lateral, care va permite indoirea prealabila.
- In mod standard, pe rolele din seria RM se poate obtine un diametru minim egal cu de trei ori diametrul axului superior, la indoirea metalului cu o limita de elasticitate la rece de 260 N/mm 2 si o rezistenta la indoire de 24 kg/mm 2
- Axul superior este pliat, ceea ce faciliteaza scoaterea produselor finite. Axul pliat este echipat cu un mecanism de blocare care impiedica deschiderea sa accidentala in timpul lucrului.

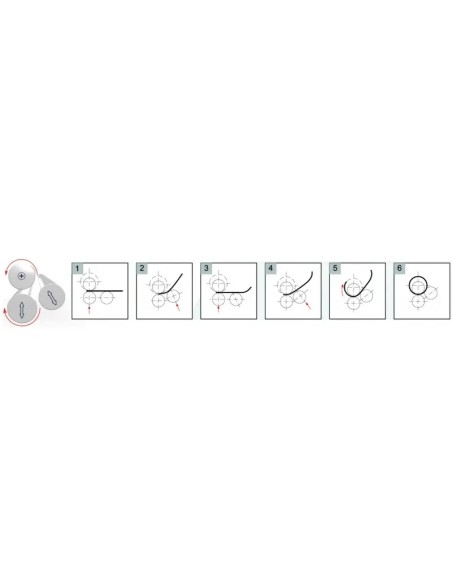

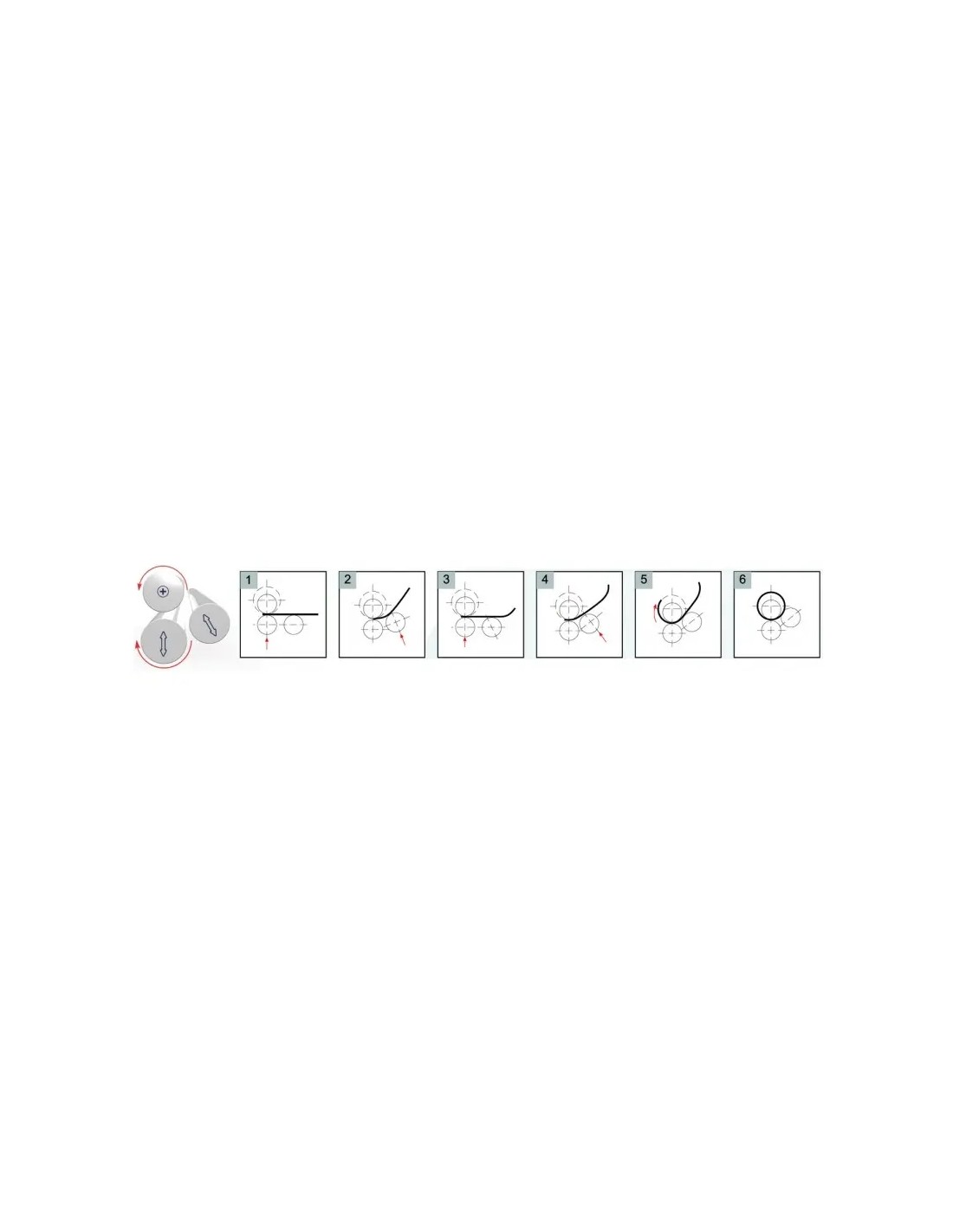

Schema de procesare:
Principalele avantaje:
- Cadru robust din otel sudat.
- Rolele sunt fabricate din otel cu rezistenta crescuta la tractiune conform certificatului de calitate SAE 1050 si sunt tratate termic si slefuite.
- Rolele superioare si inferioare sunt actionate de un motor electric prin intermediul unui reductoare si a unei lanturi. Aceasta asigura indoirea stabila sub sarcina si imbunatateste productivitatea.
- Axul superior se desprinde lateral cu un sistem de sustinere.
- Rolele inferioare si laterale au ajustare a inaltimii (manual in standard).
- Rolele sunt echipate cu caneluri pentru indoirea barelor.
- Modelele RM permit indoirea conica.
- Optional, ridicarea motorizata a rolelor inferioare si laterale - asigura indoirea prealabila cu cea mai buna calitate si repetabilitate.
- Optional, indicator digital al pozitiei axului inferior si lateral actionat de motor.
- Masina este fabricata conform Directivei de Siguranta EC (semnul CE) / Declaratie de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard se bazeaza pe metale cu o limita de elasticitate la rece de 260 N/mm 2
Echipamente optionale:
- Ax lateral motorizat (motor electric).
- Indicator digital al pozitiei axului lateral.
