LUNGIMEA CILINDRULUI | 2050 mm |
DIAMETRUL CILINDRULUI | 130 mm |
GROSIMEA MATERIALELOR | 3,0 mm |
VITEZA DE INDOIRE | 3,5 m/min |
PUTEREA MOTORULUI | 2,2 kW |
LUNGIME | 3230 mm |
ADANCIME | 800 mm |
INALTIME | 1100 mm |
GREUTATE APROX. | 1700 kg |
Descrierea masinii:
- Seria RM este destinata lucrarilor standard de indoire a tablei pentru a obtine forme cilindrice, fara indoire preliminara (in standard). Astfel, tabla este prinsa intre rolele centrale motorizate. Rola superioara este fixa, iar cea inferioara se misca vertical pentru a se adapta la grosimea dorita a tablei. Ajustarea la raza de indoire necesara se face prin deplasarea rolei laterale.
- Indoirea tablei este o functie esentiala care asigura calitatea finala a piesei si consta in indoirea marginilor tablei (indoire preliminara), ceea ce permite obtinerea unei carcase inchise uniforme. Pentru a indoi in ambele directii, foaia trebuie desfacuta si rola laterala apasata de doua ori.
- Designul asimetric al sistemului de role permite indoirea preliminara a tablei prin deplasarea rolei laterale. Optional, exista posibilitatea montarii unui motor electric pe rola laterala, care permite indoirea preliminara.
- In mod standard, pe rolele din seria RM este posibila obtinerea unui diametru minim egal cu trei diametre ale rolei superioare, la indoirea metalului cu o limita de elasticitate la rece de 260 N/mm 2 si o rezistenta la indoire de 24 kg/mm 2
- Rola superioara este pliabila, ceea ce faciliteaza indepartarea produselor finite. Rola pliabila este echipata cu un blocaj care previne deschiderea accidentala in timpul lucrului.

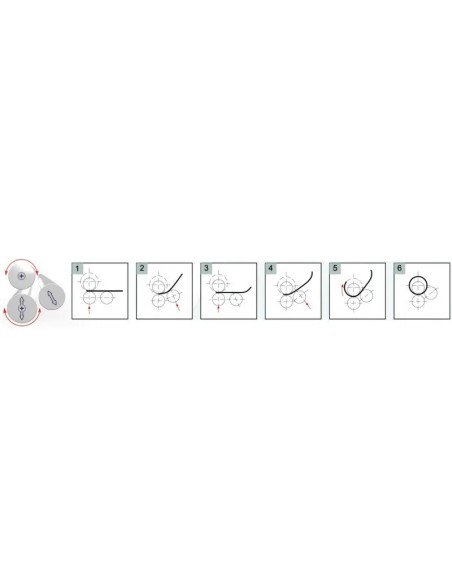

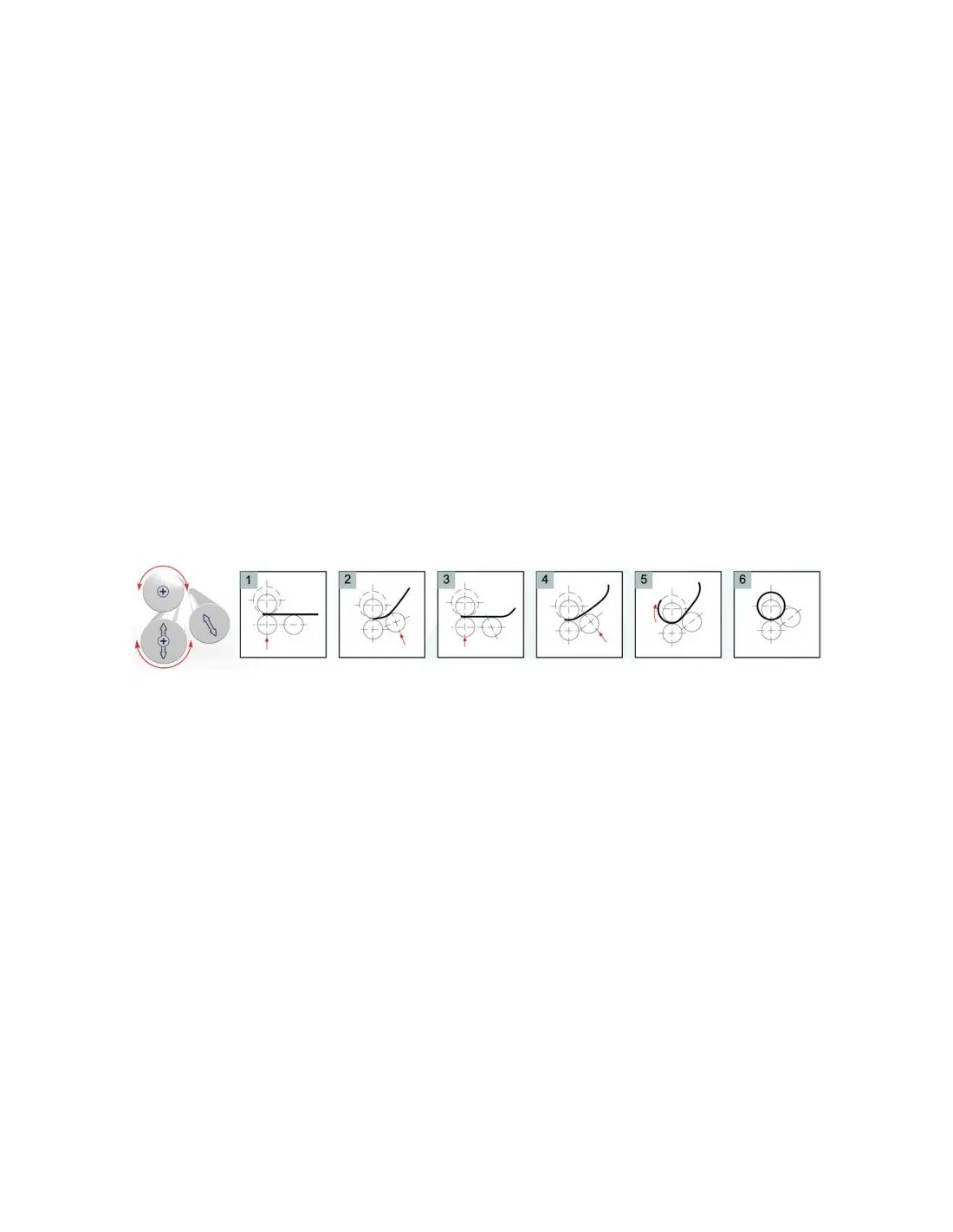

Schema de procesare:
Principalele avantaje:
- Cadrul robust din otel sudat.
- Rolele sunt fabricate din otel cu rezistenta crescuta la tractiune, conform certificatului de calitate SAE 1050, si sunt calite si slefuite.
- Rolele superioare si inferioare rotative sunt actionate de un motor electric printr-un reductor si lant. Acest lucru asigura o indoire stabila sub sarcina si imbunatateste productivitatea.
- Rola superioara se poate deconecta lateral, cu un sistem de sustinere.
- Rolele inferioare si laterale au reglare pe inaltime (manual in mod standard).
- Rolele sunt echipate cu caneluri pentru indoirea barelor.
- Modelele RM permit indoirea conica.
- Optional, ridicarea motorizata a rolelor inferioare si laterale - asigura indoirea preliminara cu cea mai buna calitate si repetabilitate.
- Optional, indicator digital al pozitiei rolei inferioare si laterale actionate de motor.
- Masina este realizata conform Directivei de Siguranta EC (marcaj CE) / Declaratie de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard se bazeaza pe metale cu o limita de elasticitate la rece de 260 N/mm 2
Echipamente optionale
- Rola laterala motorizata (motor electric).
- Indicator digital al pozitiei rolei laterale.
