LUNGIMEA CILINDRULUI | 2050 mm |
DIAMETRUL CILINDRULUI | 110 mm |
GROSIMEA MATERIALELOR | 2,0 mm |
VITEZA DE INDOIRE | 3 m/min |
PUTEREA MOTORULUI | 2,2 kW |
LUNGIME | 3230 mm |
ADANCIME | 800 mm |
INALTIME | 1100 mm |
GREUTATE APROX. | 1400 kg |

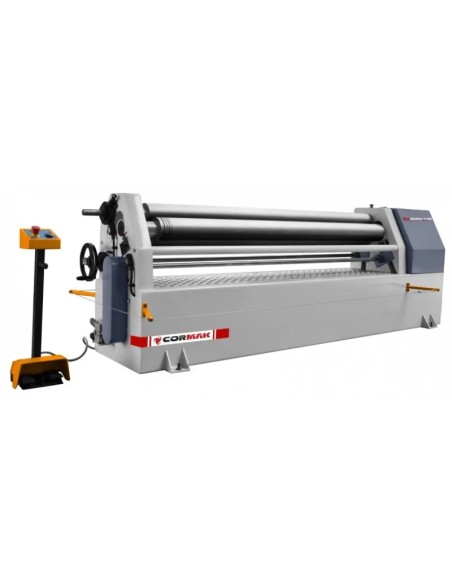

Descrierea masinii:
- Seria RM este destinata lucrarilor standard de indoire a tablelor pentru a obtine forme cilindrice, fara pre-indoire (standard). In acest caz, tabla este prinsa intre axele centrale de antrenare. Axul superior este fix, iar cel inferior se misca vertical pentru a se adapta la grosimea dorita a tablei. Ajustarea la raza de indoire necesara se face prin deplasarea axului lateral.
- Indoirea tablei este o functie de lucru importanta care asigura calitatea finala a piesei si consta in indoirea marginilor tablei (pre-indoire), ceea ce permite obtinerea unei carcase inchise uniforme. Pentru a indoi in ambele directii, este necesar sa desfaci foaia si sa apesi de doua ori axul lateral.
- Designul asimetric al sistemului de axe permite pre-indoirea tablei prin deplasarea axului lateral. Optional, este posibila instalarea unui motor electric pe axul lateral, care va permite pre-indoirea.
- Pe rolele seriei RM, este posibil sa se obtina un diametru minim egal cu de trei ori diametrul axului superior, atunci cand se indoaie metal cu limita de curgere la rece de 260 N/mm2 si rezistenta la indoire de 24 kg/mm2
- Axul superior este pliabil, ceea ce faciliteaza scoaterea produselor finite. Axul pliabil este echipat cu un sistem de blocare pentru a preveni deschiderea accidentala in timpul functionarii.

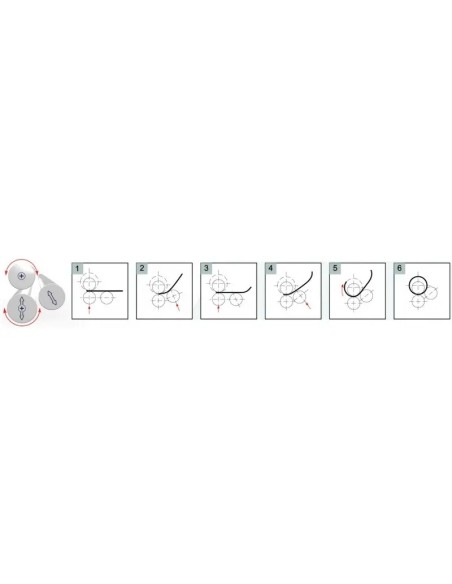

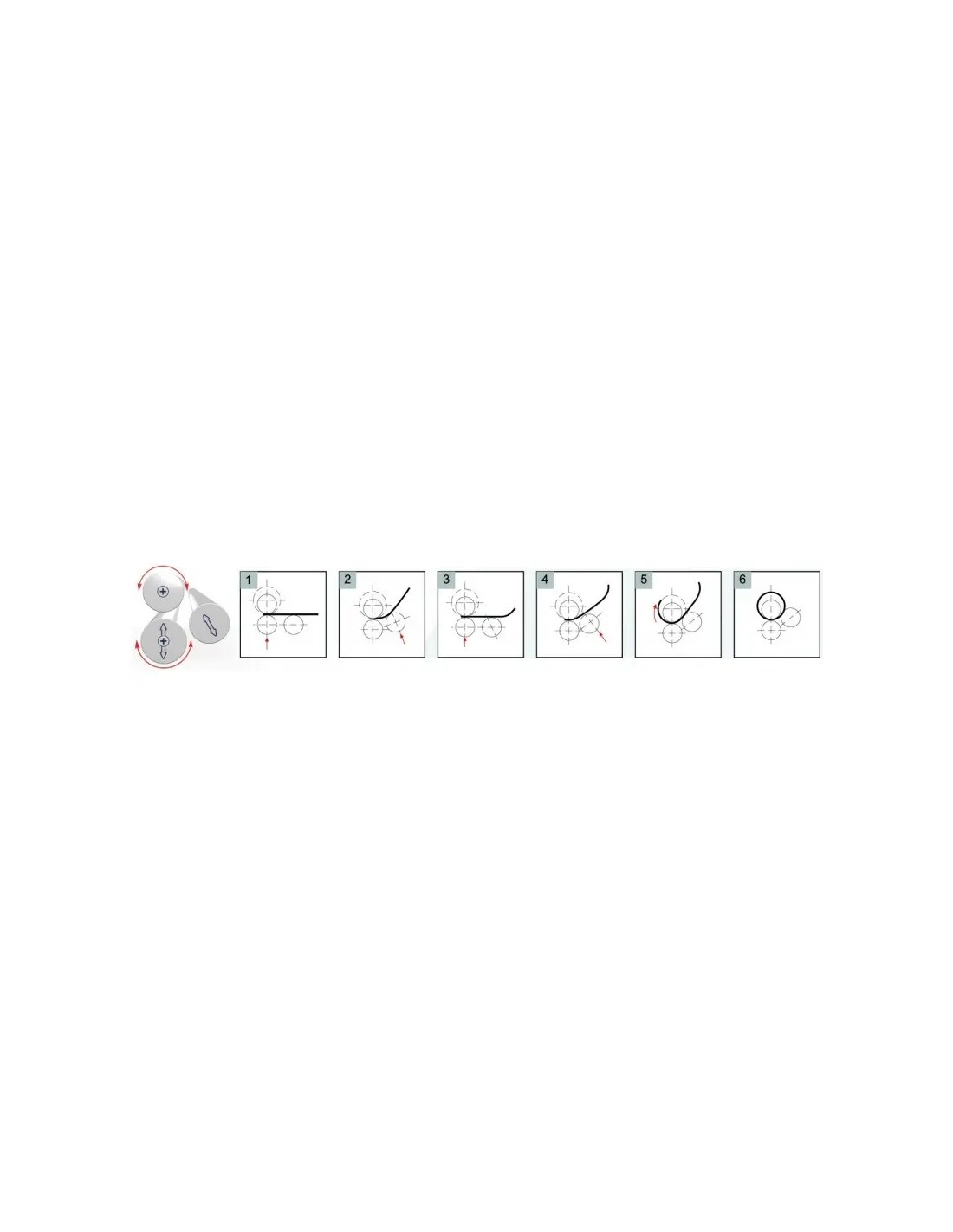

Schema de procesare:
Principalele avantaje:
- Cadru robust din otel sudat.
- Cilindri fabricati din otel cu rezistenta crescuta la tractiune, conform certificatului de calitate SAE 1050, si supusi procesului de calire si slefuire.
- Axele superioare si inferioare rotative sunt actionate de un motor electric printr-un reductor si lant. Aceasta asigura indoirea stabila sub sarcina si imbunatateste productivitatea.
- Axul superior poate fi deplasat lateral cu un sistem de suport.
- Axele inferioare si laterale sunt reglabile pe inaltime (manual, in versiunea standard).
- Rolele sunt echipate cu caneluri pentru indoirea barelor.
- Modelele RM permit indoirea conica.
- Ridicarea motorizata optionala a axelor inferioare si laterale - asigura pre-indoirea cu cea mai buna calitate si repetabilitate.
- Indicatie digitala optionala a pozitiei axului inferior si lateral actionat de motor.
- Masina este fabricata conform Directivei de Siguranta EC (marcaj CE) / Declaratie de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard se bazeaza pe metale cu limita de curgere la rece de 260 N/mm2
Echipamente optionale
- Ax lateral motorizat (motor electric).
- Indicatie digitala a pozitiei axului lateral.
