MODELUL RULOUILOR | 1250/120 |
LUNGIMEA RULOU (mm) | 1250 |
DIAFRA RULOU (mm) | 120 |
GROSIMEA MATERIALULUI (mm) | 4 |
VELOCITATEA INDOIRII (m/min.) | 3 |
PUTEREA MOTORULUI PRINCIPAL (kW) | 2,2 |
LUNGIMEA (mm) | 2500 |
ADANCIMEA (mm) | 800 |
INALTIMEA (mm) | 1100 |
GREUTATEA APROX. (kg) | 1150 |

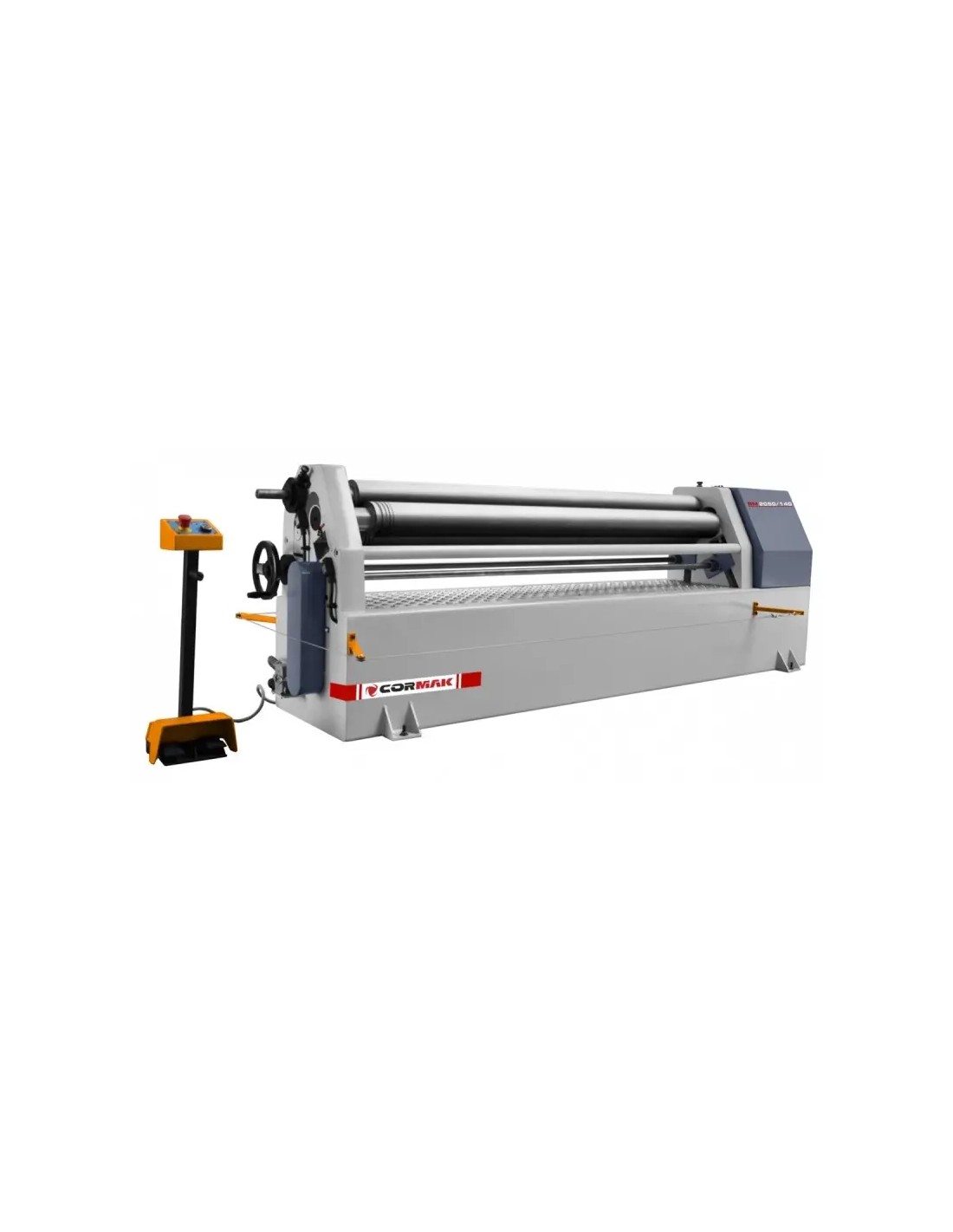

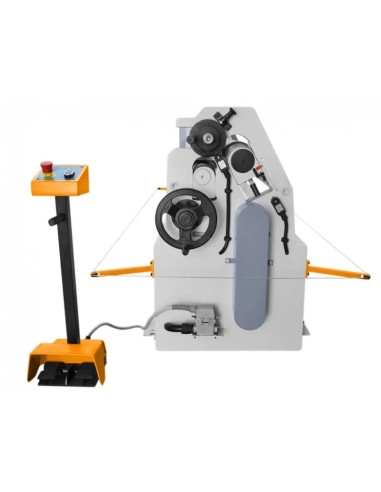

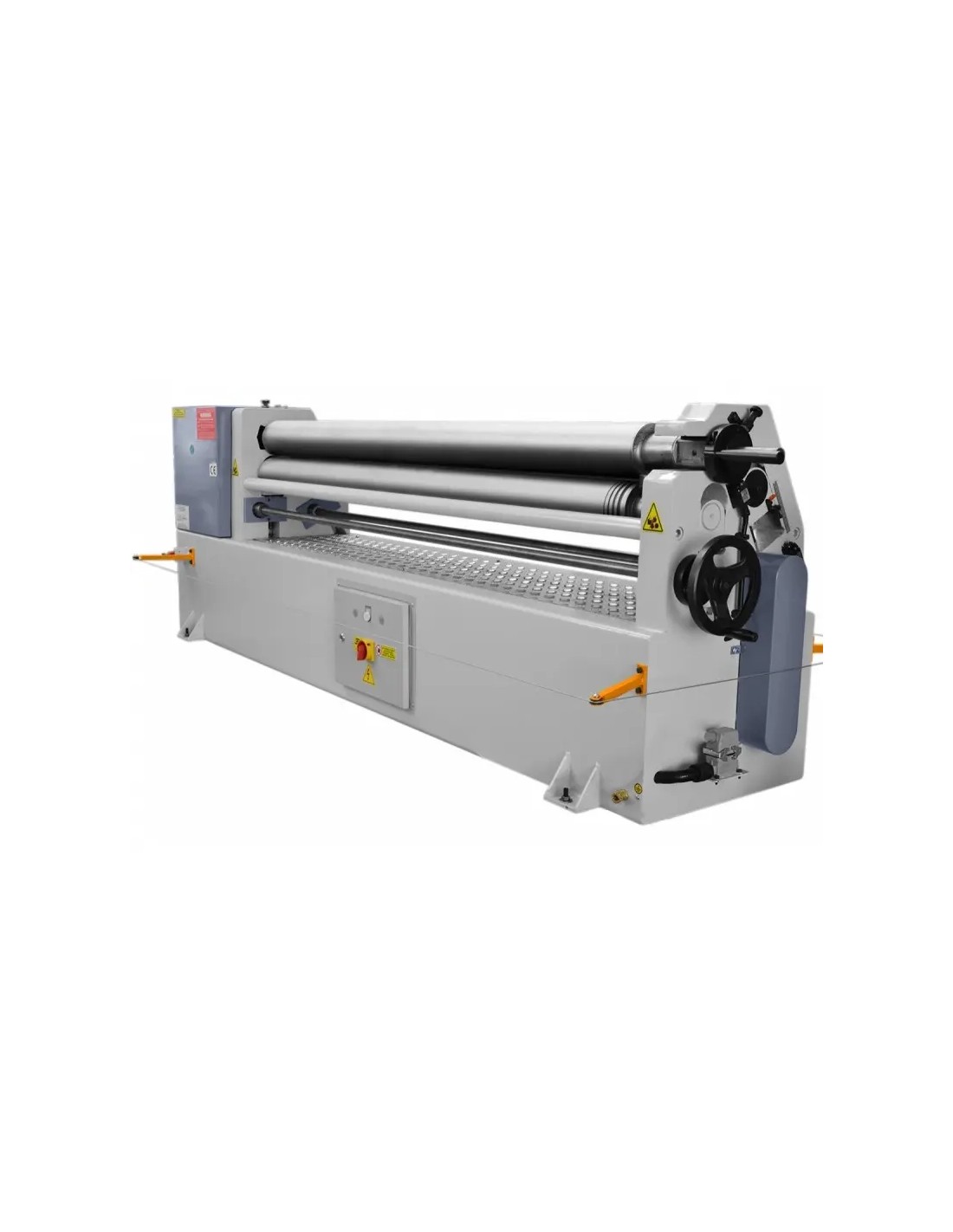

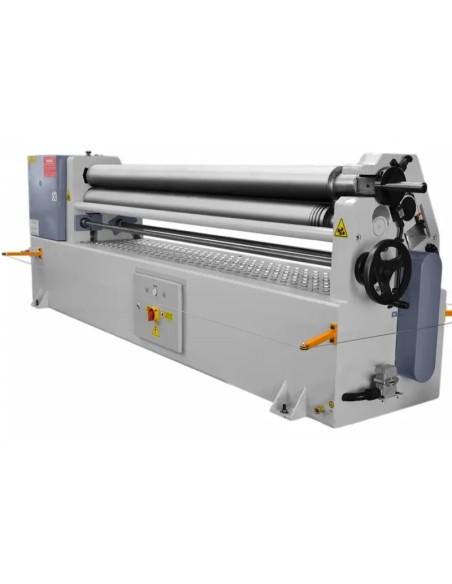

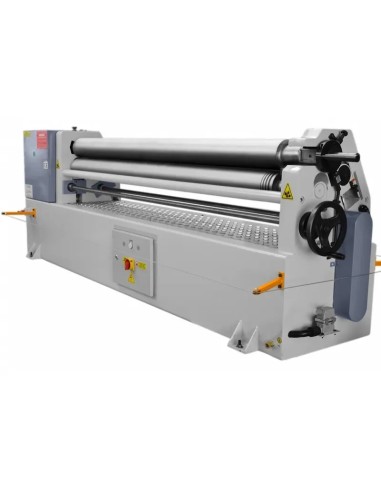

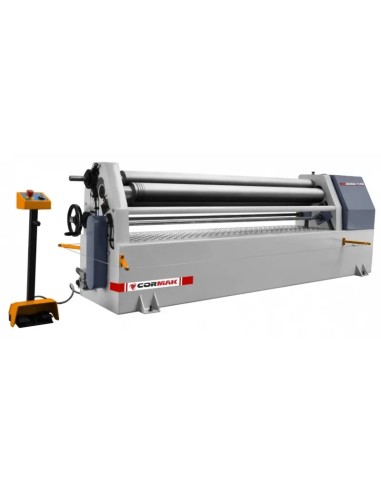

Descrierea masinii
- Seria RM este destinata lucrarilor standard de indoire a tablourilor pentru obtinerea formelor cilindrice, fara indoire prealabila (in standard). Pentru aceasta, tabloul este prins intre axele centrale de actionare. Axul superior este fix, iar axul inferior se misca vertical pentru a se adapta la grosimea dorita a tabloului. Ajustarea la raza de indoire necesara se face prin deplasarea axului lateral.

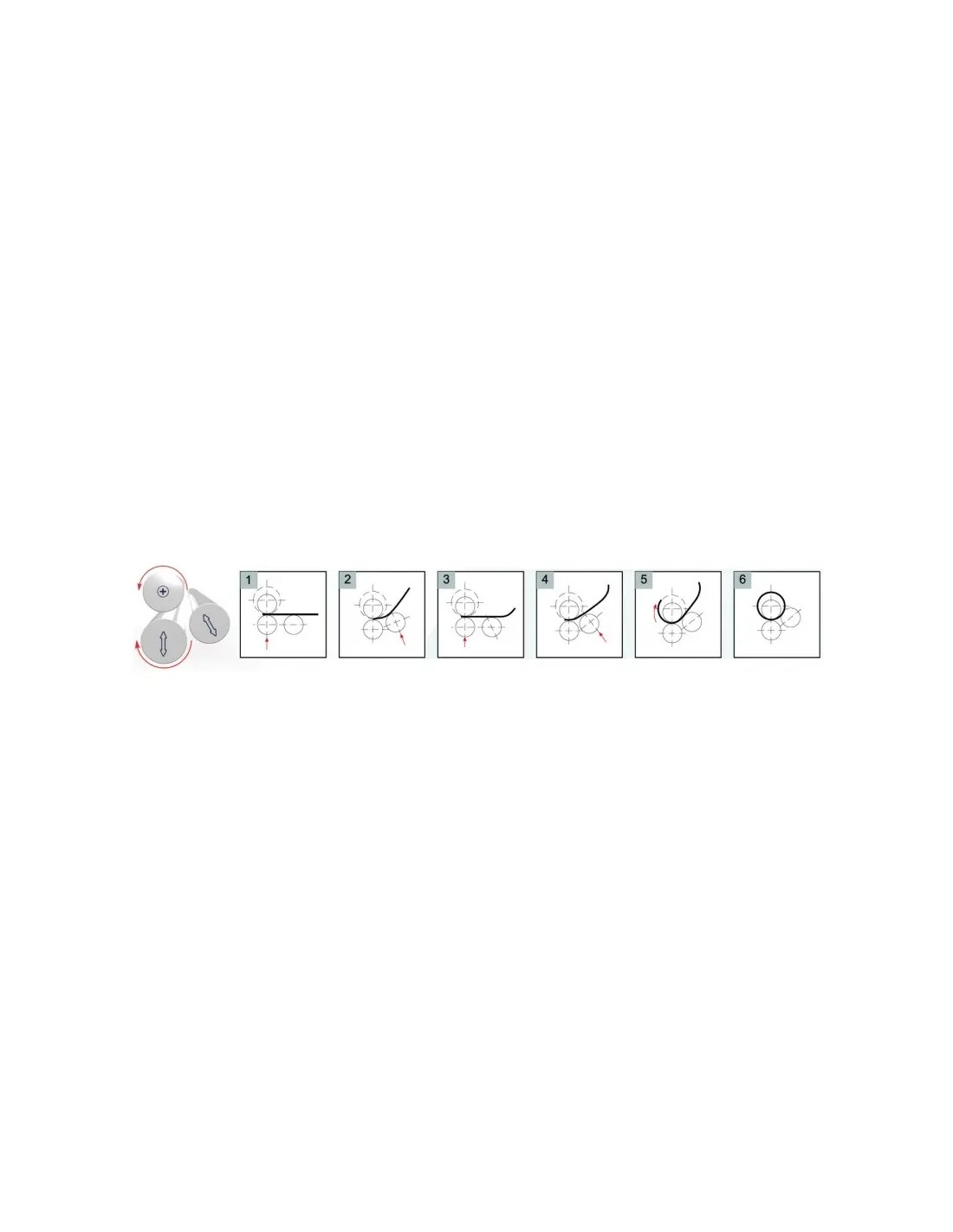

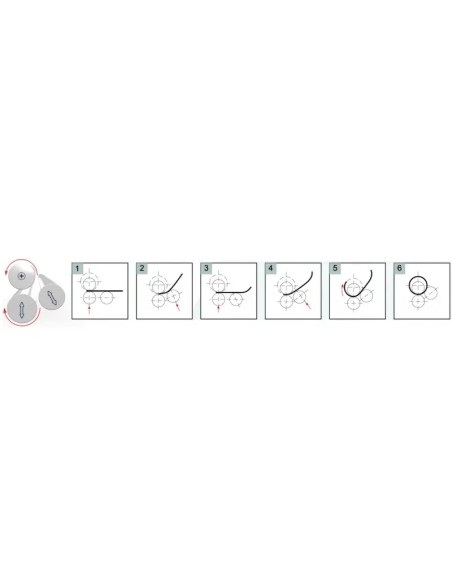

- Indoirea tabloului este o functie de lucru importanta care asigura calitatea detaliului final si consta in indoirea capetelor tabloului (indoire prealabila), ceea ce permite obtinerea unei carcase inchise uniforme. Pentru a indoi in ambele directii, trebuie desfacut foaia si apasat de doua ori axul lateral).
- Designul asimetric al sistemului de axe permite indoirea prealabila a tabloului prin deplasarea axului lateral. Optional, exista posibilitatea montarii unui motor electric pe axul lateral, care va permite indoirea prealabila.
- In mod standard, pe rolele seriei RM este posibil sa se obtina un diametru minim egal cu de trei ori diametrul axului superior, la indoirea metalului cu o limita de plasticitate la rece de 260 N/mm 2 si o rezistenta la indoire de 24 kg/mm 2
- Axul superior este pliabil, ceea ce faciliteaza scoaterea produselor finite. Axul pliabil este echipat cu un mecanism de blocare pentru a preveni deschiderea sa spontana in timpul functionarii.
Cele mai importante avantaje:
- Cadru robust sudat din otel.
- Rolele sunt fabricate din otel cu o rezistenta crescuta la tractiune conform certificatului de calitate SAE 1050, fiind calite si slefuite.
- Rolele superioare si inferioare sunt actionate electric prin intermediul unui reductor si a unei lanturi. Aceasta asigura o indoire stabila sub sarcina si imbunatateste productivitatea.
- Axul superior se indeparteaza lateral cu un sistem de sustinere.
- Rolele inferioare si laterale au regleaza inaltimea (manual, in standard).
- Rolele sunt echipate cu caneluri pentru indoirea barelor.
- Modelele RM permit indoierea conica.
- Optional, ridicarea motorizata a rolelor inferioare si laterale - asigura indoirea prealabila cu cea mai buna calitate si repetabilitate.
- Optional, indicarea digitala a pozitiei rolelor inferioare si laterale actionate de motor.
- Masina este fabricata conform Directivei de Siguranta EC (semnul CE) / Declaratie de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard se bazeaza pe metale cu o limita de plasticitate la rece de 260 N/mm 2
Echipamente optionale:
- Ax lateral motorizat (motor electric).
- Indicator digital al pozitiei axului lateral.
