LUNGIMEA CILINDRULUI | 1550 mm |
DIAMETRUL CILINDRULUI | 110 mm |
GROSIMEA MATERIALULUI | 3,0 mm |
VITEZA DE INDOIRE | 3 m/min |
PUTEREA MOTORULUI | 2,2 kW |
LUNGIME | 2275 mm |
ADANCIME | 800 mm |
INALTIME | 1100 mm |
GREUTATE APROX. | 1250 kg |
Descrierea masinii:
- Seria RM este destinata lucrarilor standard de indoire a tablelor pentru a obtine forme cilindrice, fara indoire preliminara (in standard). Pentru acest lucru, tabla este prinsa intre arborii centrali de actionare. Arborele superior este fix, iar cel inferior se misca vertical pentru a se adapta la grosimea dorita a tablei. Ajustarea la raza de indoire necesara se realizeaza prin deplasarea arborelui lateral.
- Indoirea tablei este o functie importanta care asigura calitatea finala a piesei si consta in indoirea marginilor tablei (indoire preliminara), ceea ce permite obtinerea unei carcase inchise uniforme. Pentru a indoi in ambele directii, este necesar sa se desfasoare foaia si sa se apese de doua ori arborele lateral.
- Designul asimetric al sistemului de arbori permite indoirea preliminara a tablei prin deplasarea arborelui lateral. Optional, exista posibilitatea de a monta un motor electric pe arborele lateral pentru a facilita indoirea preliminara.
- In mod standard, pe rolele seriei RM este posibila obtinerea unui diametru minim egal cu de trei ori diametrul arborelui superior, la indoirea metalului cu limita de elasticitate la rece de 260 N/mm 2 si rezistenta la indoire de 24 kg/mm 2
- Arborele superior este rabatabil, ceea ce faciliteaza indepartarea produselor finite. Arborele rabatabil este echipat cu un sistem de blocare pentru a preveni deschiderea accidentala in timpul lucrului.

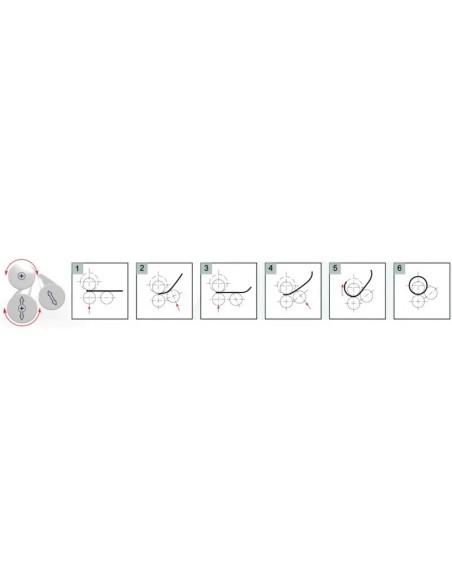

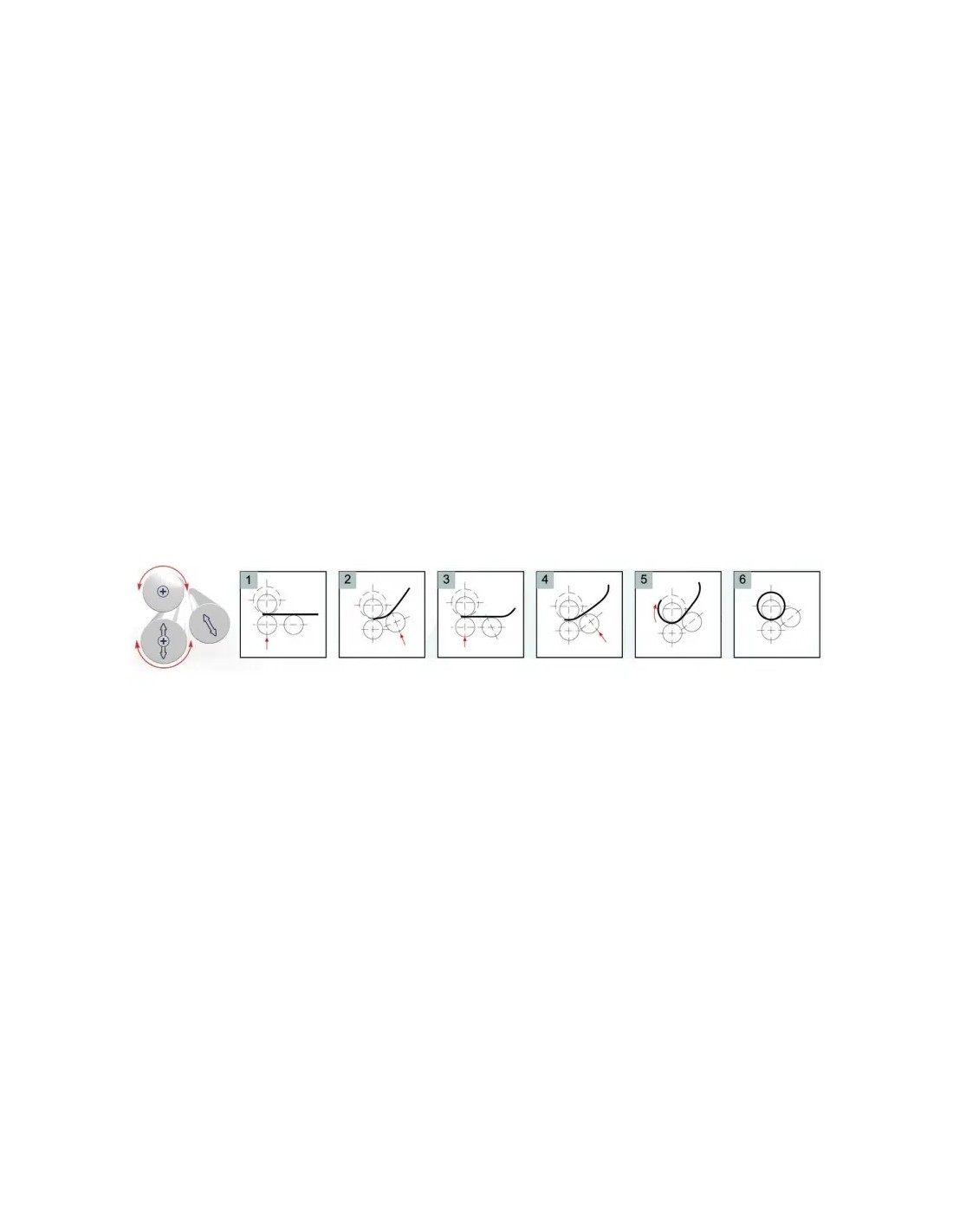

Schema de procesare:
Avantaje principale:
- Cadru robust din otel sudat.
- Rolele sunt fabricate din otel cu rezistenta ridicata la tractiune, conform certificatului SAE 1050, fiind calite si slefuite.
- Rolele superioare si inferioare rotative sunt actionate de un motor electric prin reductor si lant. Acest lucru asigura o indoire stabila sub sarcina si imbunatateste productivitatea.
- Arborele superior poate fi rabatat lateral cu un sistem de sustinere.
- Rolele inferioare si laterale cu reglare pe inaltime (manual, in mod standard).
- Rolele sunt echipate cu caneluri pentru indoirea barelor.
- Modelele RM permit indoirea conica.
- Optional, ridicarea motorizata a rolelor inferioare si laterale - asigura indoirea preliminara cu cea mai buna calitate si repetabilitate.
- Optional, afisaj digital al pozitiei rolelor inferioare si laterale actionate de motor.
- Masina este realizata conform Directivei de Siguranta EC (marcaj CE) / Declaratie de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard sunt bazate pe metale cu limita de elasticitate la rece de 260 N/mm 2
Echipament optional:
- Arbore lateral motorizat (motor electric).
- Afisaj digital al pozitiei arborelui lateral.
