LUNGIMEA CILINDRULUI | 1550 mm |
DIAMETRUL CILINDRULUI | 130 mm |
GROSIMEA MATERIALULUI | 4,0 mm |
VITEZA DE INDOIRE | 3,5 m/min |
PUTEREA MOTORULUI | 2,2 kW |
LATIMEA | 2700 mm |
ADANCIMEA | 750 mm |
INALTIMEA | 1000 mm |
GREUTATEA APROX. | 1420 kg |

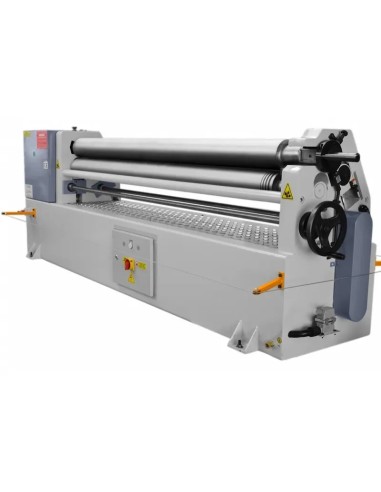

Descrierea masinii
- Seria RM este destinata lucrarilor standard de indoire a tablei pentru a obtine forme cilindrice, fara indoire prealabila (in standard). Tabla este prinsa intre rolele centrale motorizate. Rola superioara este fixa, iar cea inferioara se misca vertical pentru a se adapta la grosimea dorita a tablei. Ajustarea la raza de indoire necesara se face prin deplasarea rolei laterale.
- Indoirea tablei este o functie importanta de lucru care asigura calitatea finala a piesei si consta in indoirea marginilor tablei (indoire prealabila), ceea ce permite obtinerea unui invelis uniform inchis. Pentru a indoi in ambele directii, foaia trebuie desfacuta si rola laterala actionata de doua ori.
- Designul asimetric al sistemului de role permite indoirea prealabila a tablei prin deplasarea rolei laterale. Optional, exista posibilitatea montarii unui motor electric pe rola laterala, care permite indoirea prealabila.
- Pe rolele standard din seria RM, este posibila obtinerea unui diametru minim egal cu trei diametre ale rolei superioare, la indoirea metalului cu limita de elasticitate la rece de 260 N/mm2 si rezistenta la indoire de 24 kg/mm2
- Rola superioara este rabatabila, facilitand scoaterea produselor finite. Rola rabatabila este echipata cu un sistem de blocare pentru a preveni deschiderea accidentala in timpul functionarii.

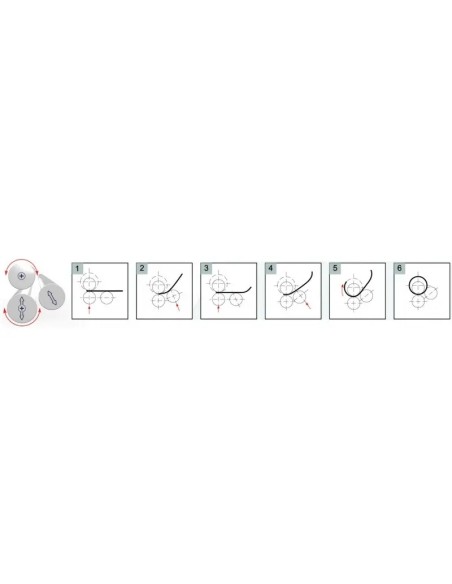

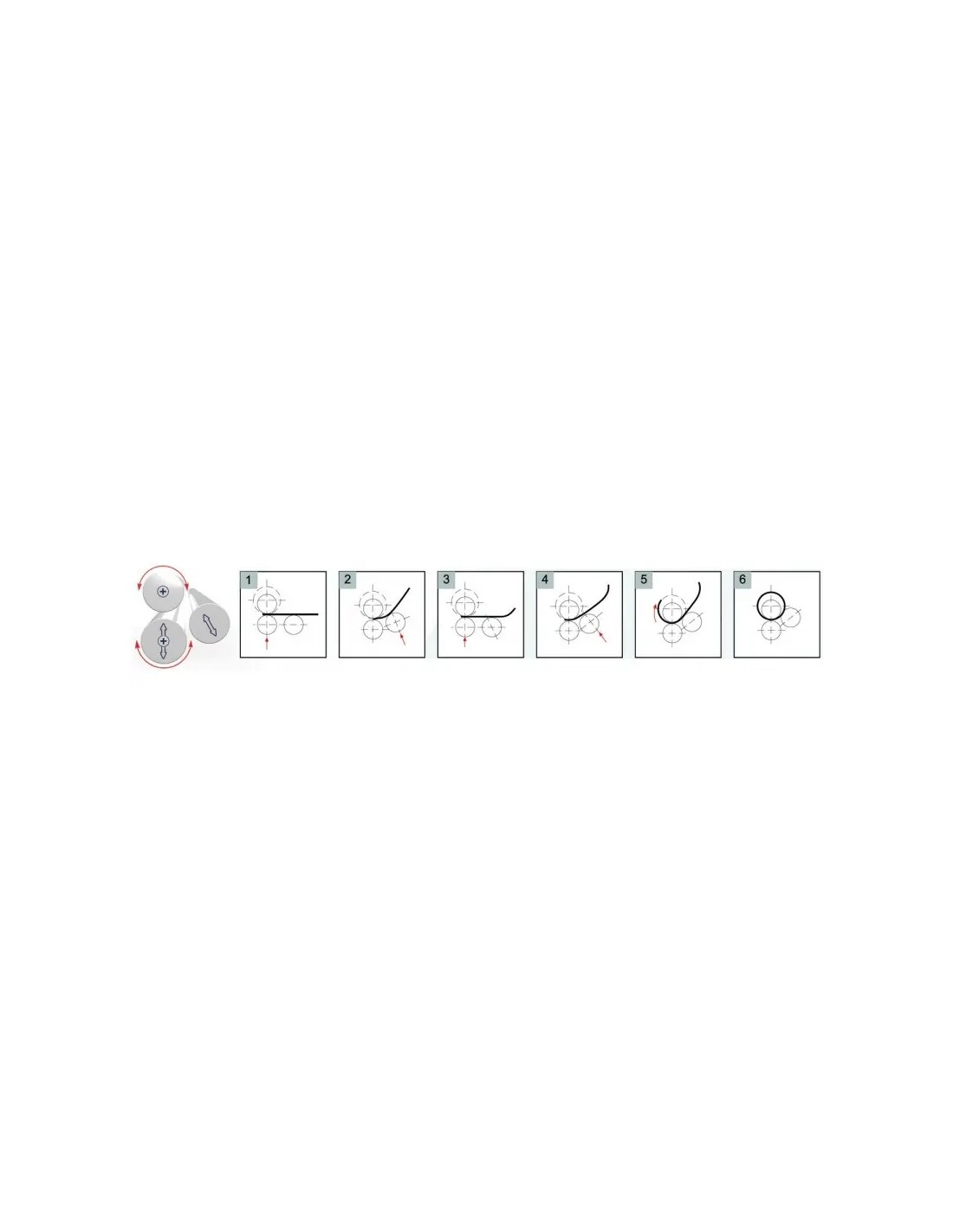

Schema de procesare:
Avantaje principale:
- Cadru robust din otel sudat.
- Role fabricate din otel cu rezistenta crescuta la tractiune conform certificatului de calitate SAE 1050, calite si slefuite.
- Rolele superioare si inferioare sunt actionate prin motor electric prin reductor si lant. Acest lucru asigura o indoire stabila sub sarcina si imbunatateste productivitatea.
- Rola superioara se poate deschide lateral cu un sistem de sustinere.
- Rolele inferioare si laterale sunt reglabile pe inaltime (manual in standard).
- Role echipate cu caneluri pentru indoirea barelor.
- Modelele RM permit indoirea conica.
- Optional, ridicarea motorizata a rolelor inferioare si laterale - asigura indoire prealabila de calitate superioara si repetabilitate.
- Optional, afisaj digital pentru pozitia rolelor inferioare si laterale actionate de motor.
- Masina este realizata conform Directivei de Siguranta EC (marcaj CE) / Declaratie de Conformitate.
ATENTIE: Valorile nominale ale echipamentului standard se bazeaza pe metale cu limita de elasticitate la rece de 260 N/mm2
Echipamente optionale:
- Rola laterala motorizata (motor electric)
- Indicator digital pentru pozitia rolei laterale
