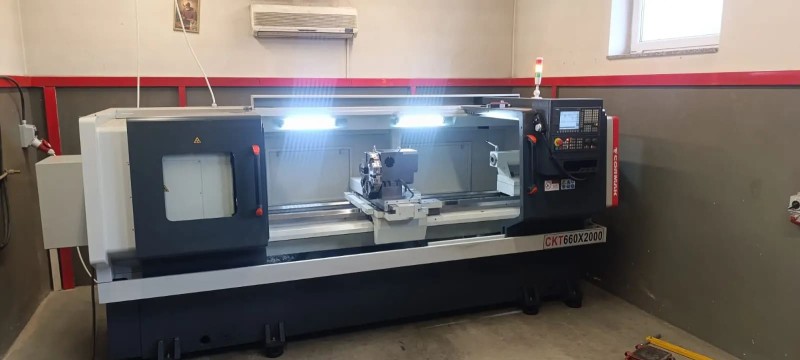

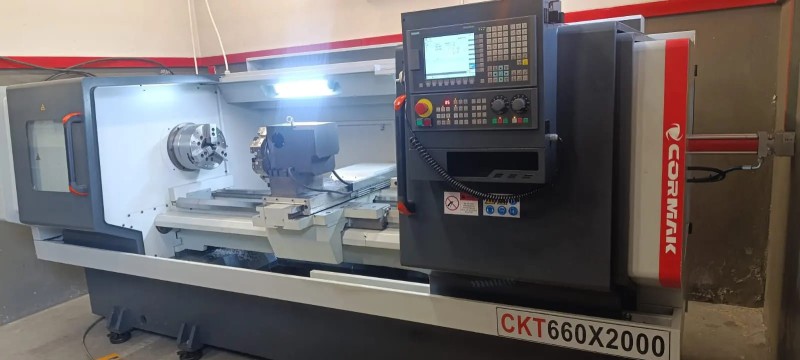

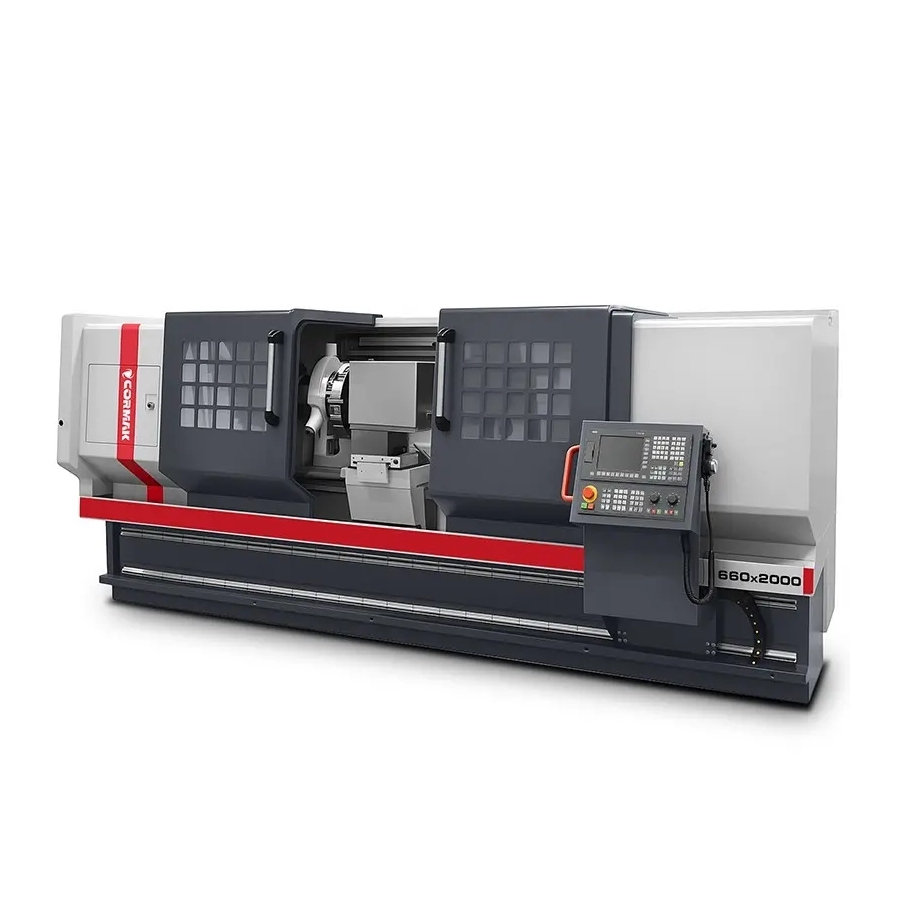

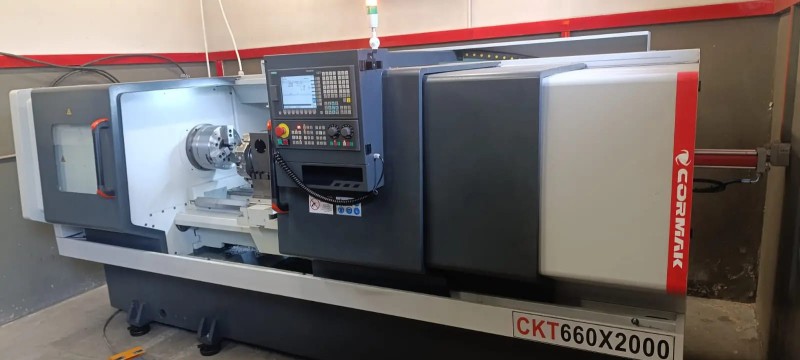

Strung CNC CORMAK 660 × 2000 cu sistem Siemens SINUMERIK
Strungul CNC 660x2000 este un strung cu comandă numerică avansat, conceput pentru prelucrarea de mare precizie a pieselor metalice în medii industriale solicitante. Echipat cu sistemul de control Siemens SINUMERIK 808D și o construcție robustă, oferă acuratețe ridicată, fiabilitate și eficiență, fiind ideal pentru fabrici medii și mari.
Principalele avantaje ale strungului CNC 660x2000
Strungul CNC pentru metal 660x2000 este o soluție profesională pentru industrie, care combină tehnologia modernă cu o structură rezistentă, dedicată unităților care necesită calitate maximă a prelucrării prin așchiere. Ca strung industrial, permite operații complexe precum strunjirea exterioară, interioară și sferică, filetarea, găurirea, canelarea, degroșarea în adâncime și conturarea, asigurând o calitate excelentă a pieselor.
- Precizia prelucrării: diametrul maxim de strunjire peste batiu de 660 mm și peste sanie de 450 mm, cu lungimea maximă a piesei de 2000 mm, asigură finisaje de înaltă calitate.
- Ax principal flexibil: plaja de turații 15-1000 rot/min, alezajul axului de 86 mm și nasul axului A2-11 permit prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.
- Control intuitiv: sistemul Siemens SINUMERIK 808D în limba poloneză, cu servoacționări Siemens, oferă un mod dedicat utilizatorilor de mașini convenționale, reducând semnificativ bariera de intrare în CNC.
- Construcție rigidă: greutatea netă de 5200 kg și dimensiunile de 4600x1800x1900 mm asigură stabilitate la prelucrarea pieselor mari.
- Schimbarea eficientă a sculelor: turela cu 4 poziții, cu răcire și pregătire pentru 8 poziții, accelerează schimbarea sculelor și reduce timpul de ciclu.
- Setare rapidă: permite setarea comodă a sculelor și a punctelor zero, precum și efectuarea corecțiilor fără scrierea programului, fiind potrivit pentru producția de unicate.
- Siguranță sporită: mișcările „jog” și limitarea vitezei permit manevrarea precisă și sigură, minimizând riscul de erori.
- Durabilitatea componentelor: sistemul automat de lubrifiere a transmisiei și ghidajelor reduce uzura și prelungește durata de viață a mașinii.
- Răcire optimă: sistemul de răcire prin cap/turelă asigură stabilitate termică și protejează sculele și piesele în regim intensiv.
- Versatilitate în utilizare: este dedicat strunjirii de precizie în industria mecanică, auto și de scule, atât pentru producția de serie, cât și pentru loturi mici.
- Motor principal: motorul principal de 12 kW cu invertor de 12 kW combină productivitatea ridicată cu un consum redus de energie.
- Cicluri tehnologice: este compatibil cu cicluri precum strunjirea transversală, strunjirea conică, filetarea sau găurirea și necesită numai introducerea parametrilor de bază, fără cunoașterea codurilor G.
- Automatizare avansată: opțiunile precum mandrina hidraulică, contrapunctul hidraulic, alimentatorul de bară sau transportorul de șpan sporesc eficiența proceselor.
- Posibilitate de personalizare: o gamă largă de opțiuni, precum control Fanuc Oi-TF, SINUMERIK 828D, palpator de scule sau software CAD/CAM, permite adaptarea la cerințe specifice.
- Standarde europene de siguranță: declarația de conformitate CE confirmă respectarea normelor stricte de securitate a muncii.
Construcția și tehnologia strungului CNC 660x2000
Strungul industrial CNC 660x2000 a fost proiectat pentru fiabilitate și precizie în condiții de producție exigente.
- Batiu solid: construcția rigidă, cu greutatea netă de 5200 kg, reduce vibrațiile și asigură stabilitate la prelucrare.
- Ax principal performant: alezajul de 86 mm, turația de 15-1000 rot/min și nasul axului A2-11 permit prelucrarea unei varietăți de piese.

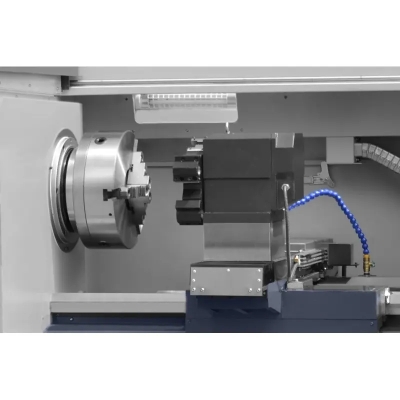

- Turelă revolver: cu 4 poziții, răcire și capacitate pentru 8 scule, oferă schimbare rapidă și flexibilitate operațională.
- Contrapunct hidraulic: diametrul pinolei de 75 mm, conul MK5 și cursa maximă de 250 mm permit sprijinirea precisă a pieselor.

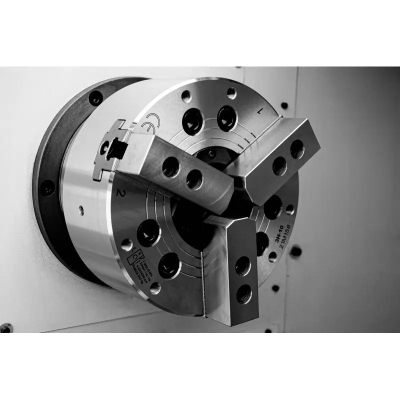

- Mandrină hidraulică cu 3 bacuri: asigură o prindere sigură și crește automatizarea procesului.
- Servoacționări Siemens: asigură mișcări fluide și precizie ridicată de poziționare.
- Sistem automat de lubrifiere: lubrifierea centralizată pentru transmisie și ghidaje reduce uzura.
- Sistem de răcire: integrat cu capul/turela, menține temperatura optimă și îmbunătățește calitatea și durata de viață a sculelor.
- Iluminare cu halogen 24V: oferă vizibilitate excelentă în zona de lucru, sporind siguranța și precizia.
Precizie și eficiență în lucru
Strungul CNC 660x2000 asigură precizie remarcabilă datorită sistemului de control Siemens SINUMERIK 808D și servoacționărilor Siemens. Ciclurile fixe avansate, precum strunjirea transversală, strunjirea conică, filetarea, canelarea, degroșarea în adâncime și conturarea, simplifică programarea și reduc timpul de prelucrare. Avansul rapid pe axele X/Z de 6/8 m/min și posibilitatea de a prelucra piese cu diametrul de până la 660 mm și lungimea de 2000 mm asigură calitate și productivitate ridicate.
Utilizarea strungului CNC pentru metal 660x2000
Strungurile CNC pentru metal precum 660x2000 sunt folosite în numeroase domenii industriale.
- Industria mecanică: producția de arbori, bucșe, flanșe și componente de precizie.
- Industria auto: prelucrarea componentelor de motor, transmisie și suspensie.
- Industria de scule: realizarea de filete, caneluri și piese cu geometrii complexe.
- Serie și loturi mici: este potrivit pentru producția medie și realizarea rapidă a pieselor unicat în departamentele R&D.
Mașina este o alegere potrivită pentru companiile care caută un strung CNC versatil și fiabil.
Echipare standard
- Control Siemens SINUMERIK 808D în limba poloneză
- Servoacționări Siemens
- Mandrină hidraulică cu 3 bacuri
- Turelă revolver cu 4 poziții, cu răcire
- Set de bacuri moi
- Contrapunct hidraulic
- Lunetă fixă
- Sistem de răcire
- Sistem automat de lubrifiere pentru transmisie și ghidaje
- Iluminare cu halogen 24V
- Manual/documentație DTR în limba poloneză
Echipare opțională
- Control Siemens SINUMERIK 828D
- Control Fanuc Oi-TF
- Control GSK
- Lunetă mobilă
- Mandrină hidraulică
- Contrapunct hidraulic
- Lunetă fixă
- Palpator de scule
- Transportor de șpan
- Bacuri moi suplimentare
- Bacuri dure
- Mandrine cu bucșe (collet)
- Dispozitiv de preluare a pieselor prelucrate
- Alimentator de bară
- Portscule
- Software CAD/CAM
Parametri tehnici – CORMAK 660x2000
| Comandă | Sinumerik 808 ad |
| Lungimea maximă a piesei | 2000 mm |
| Diametrul de strunjire peste batiu | 660 mm |
| Diametrul de strunjire peste sanie | 450 mm |
| Nasul axului principal | A2-11 |
| Alezajul axului principal | 86 mm |
| Suport pentru scule | 4 poziții cu răcire din cap/turelă |
| Turația axului principal | 15-1000 rot/min |
| Cursa maximă pe axa X | 380 mm |
| Avans rapid pe axele X/Z | 6/8 m/min |
| Diametrul pinolei contrapunctului | 75 mm |
| Cursa maximă a pinolei contrapunctului | 250 mm |
| Conul pinolei contrapunctului | MK5 |
| Număr de scule | 8 |
| Puterea motorului | 12 kW |
| Dimensiuni | 4600x1800x1900 mm |
| Greutate | 5200 kg |
Comenzi CNC – Siemens SINUMERIK 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC CORMAK 660x2000 sunt echipate cu sisteme profesionale de comandă de la producători renumiți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru diverse cerințe de producție, de la operații simple la procese complexe de prelucrare.

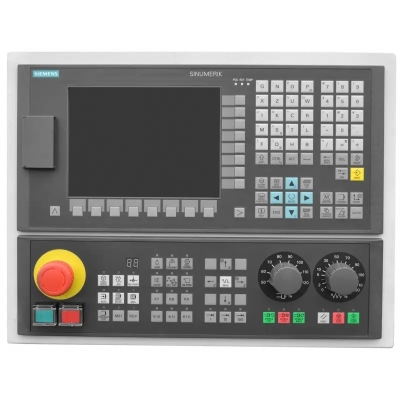

Siemens SINUMERIK 808D – comandă CNC compactă
Siemens SINUMERIK 808D este o comandă CNC economică, dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach-In permit programarea ușoară și reduc timpul de instruire a operatorilor.
- Fiabilitate ridicată: construcția robustă, rezistentă la praf și umiditate, asigură stabilitate în condiții dificile de atelier.
- Compatibilitate: este dedicat mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Consum redus: consumul redus de energie și cerințele minime de întreținere îl fac potrivit pentru utilizatorii aflați la început cu CNC.
Strungul CNC CORMAK 660x2000 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens SINUMERIK 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare ușoară.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de utilizat și potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcție rezistentă la condiții industriale dificile.
- Utilizare: dedicat aplicațiilor de bază de strunjire și frezare.
Siemens SINUMERIK 828D
- Putere mare de calcul: permite prelucrarea dinamică și rularea ciclurilor complexe.
- Integrare cu CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: asigură fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: este potrivit pentru operații de așchiere de precizie, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
