Strung CNC CORMAK CKT1250X1500 cu SIEMENS SINUMERIK
Strungul CNC CORMAK CKT1250X1500 este o mașină industrială destinată strunjirii arborilor, bucșelor, flanșelor și altor componente metalice cu diametre mari. Diametrul maxim de strunjire deasupra batiului este de 1250 mm, iar lungimea de prelucrare ajunge la 1500 mm. Sistemul de control SIEMENS SINUMERIK 808D și servomotoarele SIEMENS permit realizarea proceselor de prelucrare repetitive în producția individuală și de serie.
Principalele avantaje ale strungului CNC CKT1250X1500
- Spațiu mare de lucru: diametru de strunjire de 1250 mm deasupra batiului și de 830 mm deasupra saniei.
- Alezaj al arborelui principal: 130 mm, permițând prelucrarea materialelor tip bară selectate corespunzător.
- Motor principal de 11 kW: asigură antrenarea necesară operațiilor industriale de strunjire.
- Cap revolver cu 6 poziții: reduce necesitatea schimbării manuale a sculelor.
- Universal hidraulic cu 3 bacuri: Ø530 mm, pentru fixarea și eliberarea eficientă a pieselor.
- Două lunete fixe: asigură sprijin suplimentar pentru piesele prelucrate.
- Deplasări rapide X/Z: 4/6 m/min, reducând timpul mișcărilor auxiliare.
Construcția și tehnologia strungului industrial CNC
Strungul CNC CKT1250X1500, cu masa de 6470 kg, este destinat prelucrării pieselor de dimensiuni considerabile. Arborele principal cu capăt A2-11 funcționează în patru intervale de turație, de la 30 la 830 obr./min. Selectarea intervalului permite adaptarea parametrilor de așchiere la diametrul piesei, material și tipul operației.
Păpușa mobilă hidraulică, prevăzută cu o pinolă cu diametrul de 155 mm și cursa de 230 mm, este utilizată pentru susținerea pieselor lungi. Lubrifierea automată a angrenajelor și ghidajelor contribuie la menținerea condițiilor corespunzătoare de funcționare a mecanismelor mașinii.
Precizia și eficiența prelucrării
Sistemul de control SINUMERIK 808D, cu interfață în limba poloneză, permite programarea operațiilor de strunjire longitudinală, transversală, planare, canelare și filetare, folosind sculele corespunzătoare. Cursa axei X este de 630 mm, iar cursa axei Z este de 1500 mm. Servomotoarele SIEMENS contribuie la poziționarea controlată a sculei și la repetabilitatea ciclurilor realizate.
Aplicații și utilizări industriale
CORMAK CKT1250X1500 este utilizat în unități de prelucrare prin așchiere, în producția de utilaje, în industria energetică și în întreprinderi care efectuează reparații și recondiționări ale componentelor mecanice. Mașina permite strunjirea arborilor mari, bucșelor, inelelor și corpurilor de rotație, în limitele spațiului de lucru și ale condițiilor admise de fixare.
Parametri tehnici – CKT1250X1500
| Parametru | Unitate | Valoare |
|---|---|---|
| Diametrul maxim de strunjire deasupra batiului | mm | 1250 |
| Lungimea maximă de prelucrare | mm | 1500 |
| Diametrul maxim de strunjire deasupra saniei | mm | 830 |
| Tipul capătului arborelui principal | – | A2-11 |
| Diametrul alezajului arborelui principal | mm | 130 |
| Turația arborelui principal | obr./min | 30-84 / 53-150 / 125-350 / 300-830 |
| Puterea motorului principal | kW | 11 (standard) |
| Diametrul standard al universalului | mm | 530 / cu 3 bacuri |
| Viteza de deplasare rapidă pe axa X | m/min | 4 |
| Viteza de deplasare rapidă pe axa Z | m/min | 6 |
| Cursa axei X | mm | 630 |
| Cursa axei Z | mm | 1500 |
| Diametrul pinolei păpușii mobile | mm | 155 |
| Cursa pinolei păpușii mobile | mm | 230 |
| Conul interior al pinolei păpușii mobile | – | metric 100 |
| Masa mașinii | kg | 6470 |
| Dimensiuni | mm | L. 4400 / l. 2010 / H. 2200 |
Echipare standard
- Sistem de control SINUMERIK 808D în limba poloneză
- Servomotoare SIEMENS
- Universal hidraulic cu 3 bacuri FI 530
- Cap revolver cu 6 poziții, opțiune 8
- Lunete fixe – opțiune, buc. 110-330, 400-635, opțiune
- Set de bacuri moi
- Păpușă mobilă hidraulică
- Sistem automat de lubrifiere a angrenajelor și ghidajelor
- Iluminare cu halogen 24V
- Manual în limba poloneză
- Declarație de conformitate CE
Echipamente opționale și configurație individuală
Utilizarea echipamentelor suplimentare necesită confirmarea compatibilității cu modelul CKT1250X1500.
Sistemul CNC Siemens SINUMERIK 808D
SIEMENS SINUMERIK 808D este un sistem industrial de control numeric destinat aplicațiilor standard de strunjire. Împreună cu servomotoarele SIEMENS, permite programarea mișcărilor axelor și realizarea ciclurilor de prelucrare. Interfața în limba poloneză facilitează operarea, introducerea corecțiilor sculelor și pregătirea programelor.
Controlul și programarea proceselor de strunjire
- Programare CNC: definirea operațiilor și a parametrilor de prelucrare.
- Controlul axelor X și Z: deplasarea controlată a sculei.
- Corecții pentru scule: posibilitatea compensării geometriei și uzurii sculelor.
- Repetabilitatea proceselor: prelucrarea succesivă a pieselor conform programului pregătit.
Sisteme de control CNC Siemens și Fanuc
Mai jos este prezentată o imagine orientativă a sistemelor de control CNC utilizate la mașinile-unelte industriale. Configurația standard a strungului CORMAK CKT1250X1500 include sistemul SIEMENS SINUMERIK 808D. Alte sisteme de control nu sunt confirmate ca echipare standard pentru acest model.

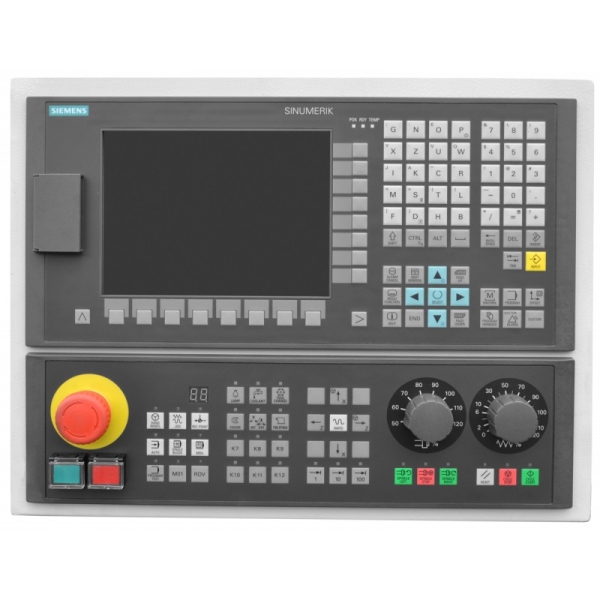

SIEMENS SINUMERIK 808D – sistemul standard al strungului
Sistemul este adaptat programării operațiilor de strunjire cu două axe controlate numeric. Permite gestionarea programelor de prelucrare, a corecțiilor sculelor și a parametrilor tehnologici.
Siemens SINUMERIK 828D – sistem pentru aplicații complexe
Sistem de control destinat mașinilor-unelte care necesită o gamă mai extinsă de funcții de programare și tehnologice. Acesta nu reprezintă echiparea standard confirmată a modelului CKT1250X1500.
Fanuc 0i-TF – sistem pentru aplicații de strunjire
Sistem CNC utilizat la strungurile industriale cu comandă numerică, care permite programarea operațiilor de așchiere. Utilizarea acestuia pe mașina CKT1250X1500 nu reprezintă o configurație confirmată.
- Tip mașină
- Strung CNC
- Diametru de strunjire peste batiu
- 1250 mm
- Limba instrucțiunilor
- Engleză
Poloneză - Număr poziții portsculă opționale
- 8 scule
- Conformitate CE
- Da
- Greutate
- 6470 kg
- Putere motor
- 11 kW
- Material prelucrat
- Metal
- Funcții
- Canelare
Filetare
Planare
Strunjire longitudinală
Strunjire transversală - Tip acționare
- Servomotoare Siemens
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Corecții pentru scule
Gestionarea parametrilor tehnologici
Gestionarea programelor de prelucrare
Programare CNC - Cursă axa Z
- 1500 mm
- Controler
- Siemens SINUMERIK 808D
Siemens SINUMERIK 808D (standard) - Număr axe
- 2
- Diametru de strunjire peste suport
- 830 mm
- Diametru mandrină
- 530 mm
- Diametru trecere ax principal
- 130 mm
- Capăt ax principal
- A2-11
- Cursă pinolă păpușă mobilă
- 230 mm
- Con pinolă păpușă mobilă
- Metric 100
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Diametru pinolă păpușă mobilă
- 155 mm
- Tip mandrină
- Hidraulică
- Lungime maximă de strunjire
- 1500 mm
- Număr game de turație
- 4
- Tip păpușă mobilă
- Hidraulică
- Tip comandă
- CNC
- Turație arbore strung
- 125–350 rot./min
300–830 rot./min
30–84 rot./min
53–150 rot./min - Număr bacuri per mandrină
- 3
- Tip piesă prelucrată
- Arbori
Bucșe
Corpuri de rotație
Flanșe
Inele - Limbi panou de control
- Poloneză (SINUMERIK 808D)
- Tip portsculă
- Cap revolver
- Înălțime
- 2200 mm
- Lățime
- 2010 mm
- Lungime
- 4400 mm
- Cursă axa X
- 630 mm
- Avans rapid pe axa X
- 4 m/min
- Avans rapid pe axa Z
- 6000 mm/min
- Număr poziții portsculă
- 6
Strung CNC CORMAK CKT1250X1500 SIEMENS SINUMERIK
Evaluare:
(0)
CK.3892
Strung CNC CORMAK CKT1250X1500 SIEMENS SINUMERIK este un strung industrial pentru prelucrarea precisă a pieselor metalice mari, cu diametru maxim de strunjire de 1250 mm deasupra batiului și 830 mm deasupra suportului, precum și lungime de prelucrare de 1500 mm.
Utilajul dispune de arbore principal A2-11 cu trecere de 130 mm, turație de 30–830 rot./min., motor principal de 11 kW, comandă Siemens SINUMERIK 808D, cap revolver cu 6 poziții, mandrină hidraulică cu 3 bacuri Ø530 mm, păpușă mobilă hidraulică și două lunete fixe.
