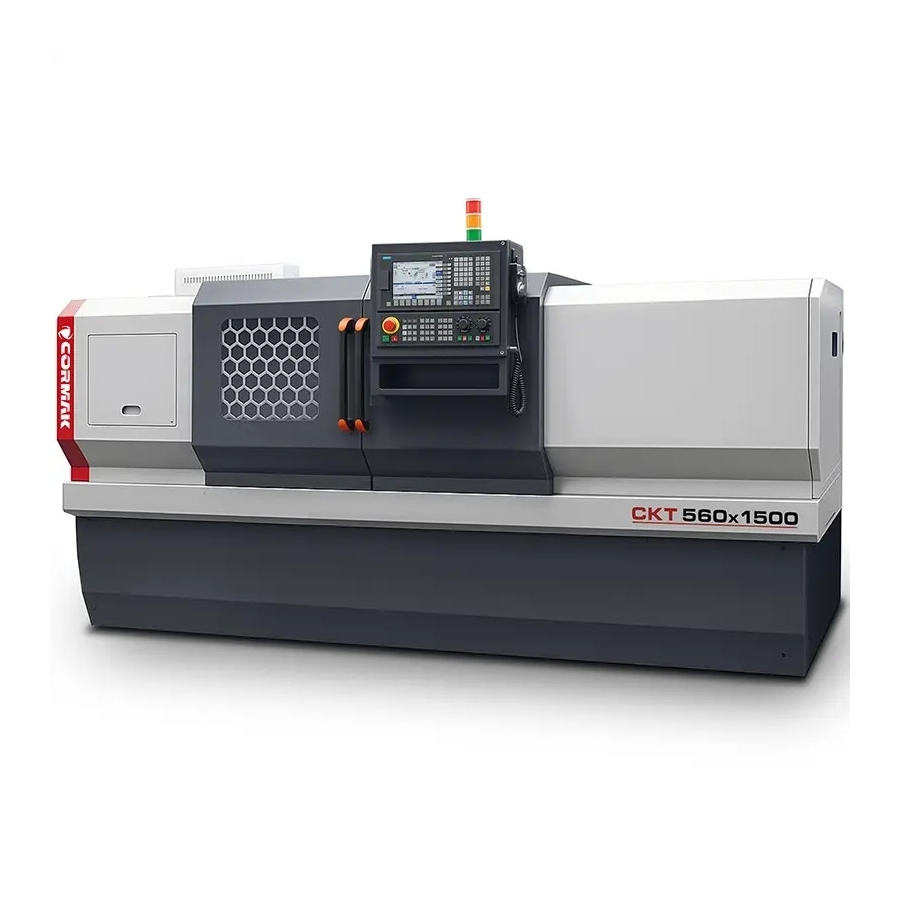

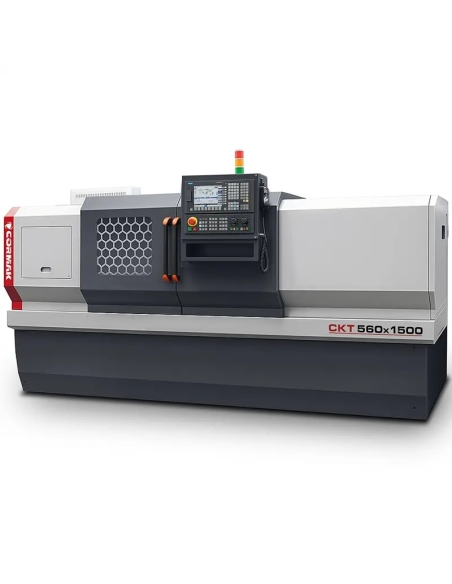

Strung CNC CORMAK CKT 560x1500 cu Siemens SINUMERIK 808D

Strungul CNC CKT 560x1500 este un strung numeric avansat, conceput pentru prelucrarea precisă a pieselor metalice în medii industriale solicitante. Echipat cu comanda Siemens Sinumerik 808D și o construcție robustă, oferă acuratețe ridicată, fiabilitate și eficiență, fiind ideal pentru unități de producție medii și mari.

Principalele avantaje ale strungului CNC CKT 560x1500

Strungul CNC pentru metal CKT 560x1500 este o soluție profesională pentru industrie, care combină tehnologia avansată cu o construcție solidă, dedicată atelierelor și fabricilor care necesită o calitate ridicată a prelucrării prin așchiere. Ca strung industrial, permite realizarea unor operații complexe precum strunjirea suprafețelor exterioare, interioare și sferice, filetarea, găurirea, canelarea, strunjirea în adâncime și conturarea. Beneficiile cheie includ:

• Precizie excepțională: diametrul maxim de strunjire peste batiu este de 560 mm, iar peste sanie este de 340 mm, cu lățimea batiului de 430 mm.
• Ax principal flexibil: domeniul de turații de 100-800 rot/min, alezajul axului de 75 mm, opțional 90 mm, și nasul axului A2-11 permit prelucrarea unei game variate de materiale, de la oțel la aliaje ușoare.
• Comandă intuitivă: sistemul Siemens Sinumerik 808D în limba poloneză, cu acționări servo Siemens, oferă un mod dedicat utilizatorilor de mașini convenționale, reducând semnificativ bariera de trecere la CNC.
• Construcție rigidă: greutatea netă de 3600 kg și dimensiunile de 3770x1500x1900 mm asigură stabilitate la prelucrarea pieselor cu lungimea de până la 1500 mm.
• Eficiență la scule: turela portscule cu 8 poziții, opțional 6, pentru scule de 25x25 mm, accelerează schimbarea sculelor și reduce timpul ciclului de producție.
• Setare rapidă: permite setarea comodă a sculelor și a punctelor zero, precum și efectuarea corecțiilor fără scrierea unui program, fiind potrivită pentru producția unitară.
• Siguranță sporită: mișcările de jog și limitarea vitezei permit manevrarea precisă și sigură a mașinii, reducând riscul de erori.
• Durabilitatea componentelor: sistemul automat de ungere a cutiei și ghidajelor reduce uzura componentelor.
• Răcire optimă: sistemul de răcire asigură stabilitate termică și protejează sculele și piesele în timpul prelucrărilor intensive.
• Utilizare versatilă: utilajul este dedicat strunjirii de precizie în industria mecanică, auto și de scule, atât pentru producția de serie, cât și pentru loturi mici.
• Cicluri tehnologice integrate: funcționarea cu cicluri de prelucrare precum strunjirea transversală, strunjirea conică, filetarea sau găurirea necesită doar introducerea parametrilor de bază, fără cunoștințe de coduri G.
• Automatizare avansată: opțiuni precum mandrina hidraulică, contrapunctul hidraulic, alimentatorul de bară sau transportorul de așchii cresc eficiența proceselor.
• Posibilitate de personalizare: opțiuni precum comanda Fanuc Oi-TF, Sinumerik 828D, palpatorul de scule sau software-ul CAD/CAM permit adaptarea mașinii la cerințe specifice.
• Siguranță europeană: declarația de conformitate CE confirmă respectarea cerințelor europene de securitate a muncii.

Construcția și tehnologia strungului CNC CKT 560x1500

Strungul CNC CORMAK 560x1500 a fost proiectat pentru fiabilitate și precizie în condiții de producție exigente. Elementele principale ale construcției includ:

• Batiu solid: construcția rigidă, cu greutatea netă de 3600 kg și lățimea batiului de 430 mm, minimizează vibrațiile și asigură stabilitate în timpul prelucrării.
• Ax principal performant: alezajul de 75 mm, opțional 90 mm, turația de 100-800 rot/min și nasul axului A2-11 permit prelucrarea unei varietăți de piese.

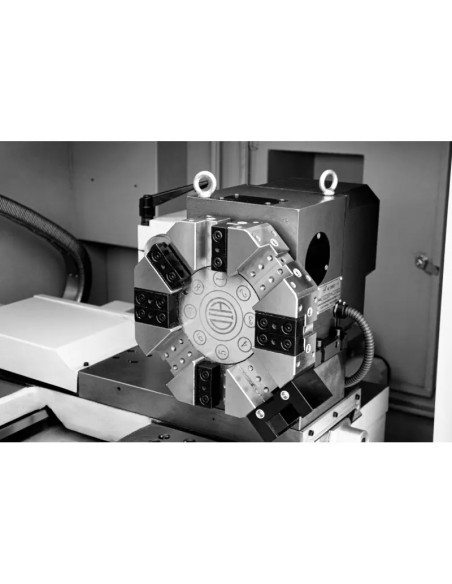

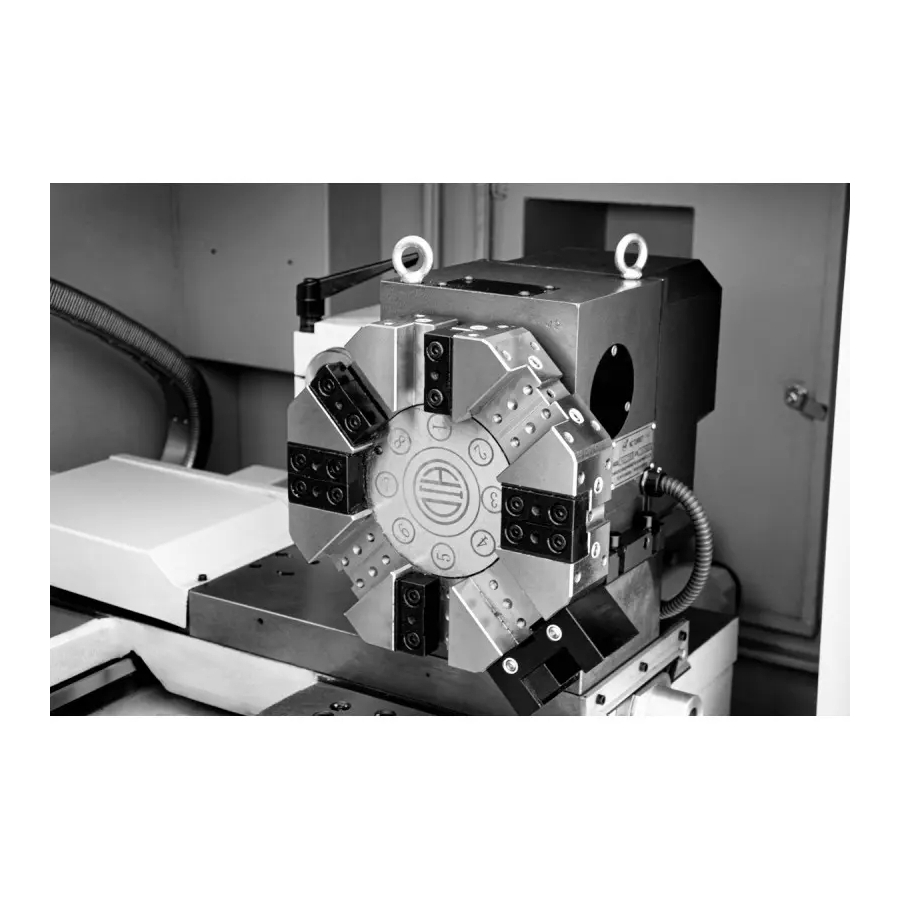

• Turelă revolver: 8 poziții, opțional 6, pentru scule de 25x25 mm, asigură schimbări rapide și flexibilitate operațională.

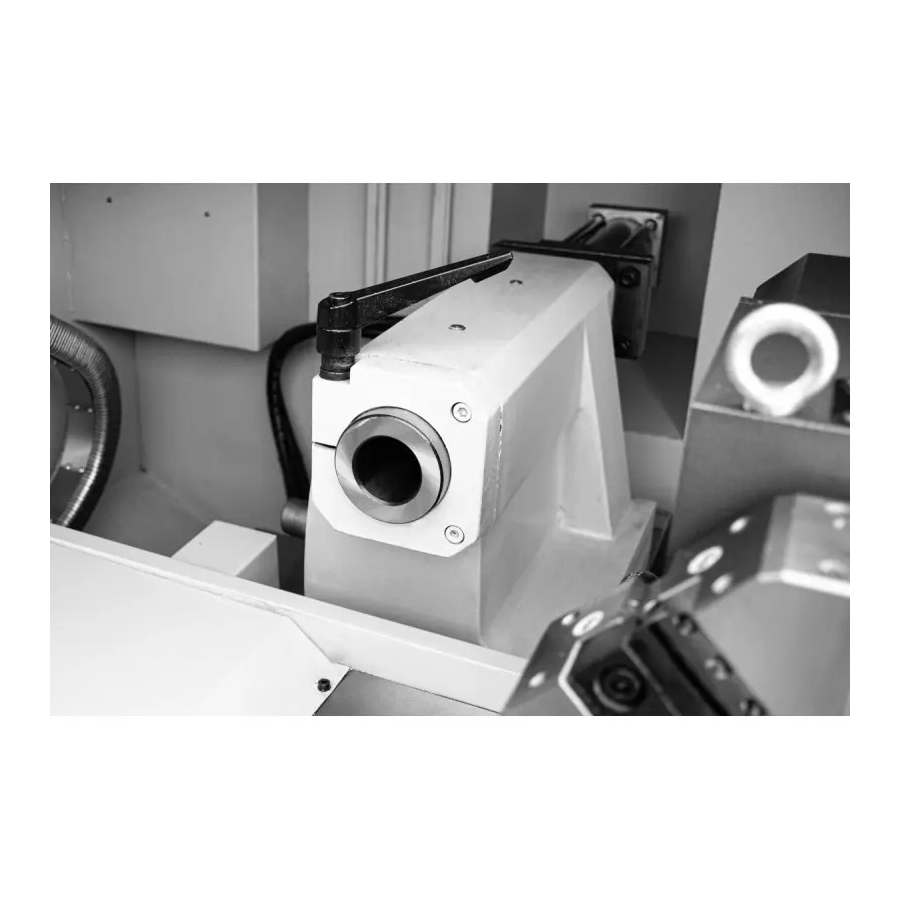

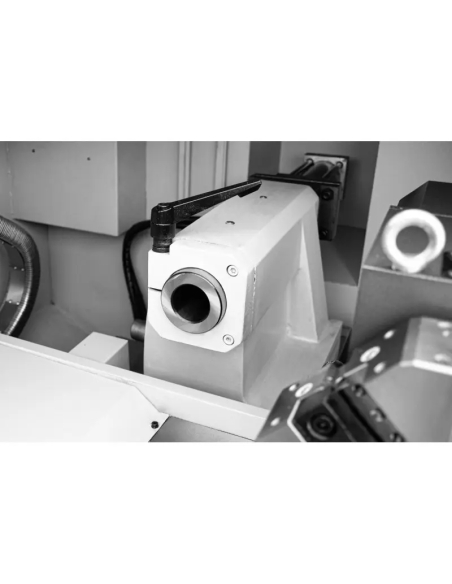

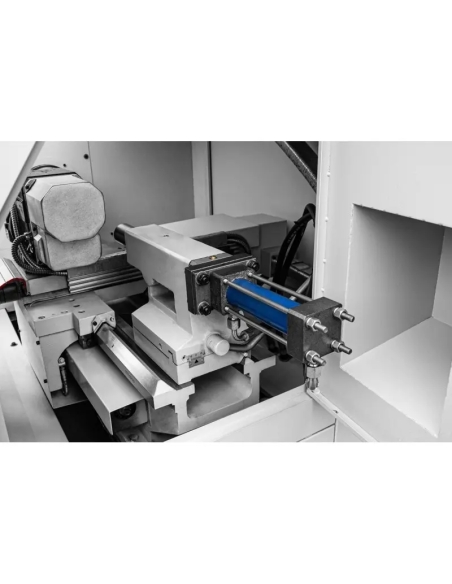

• Contrapunct manual: con MT 5, cu o cursă maximă de 150 mm, pentru sprijinirea precisă a pieselor.

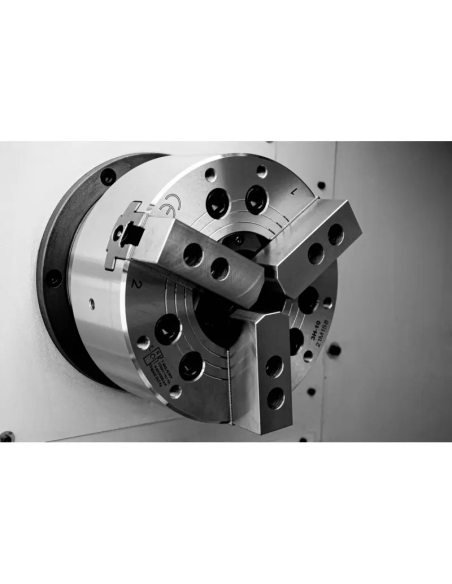

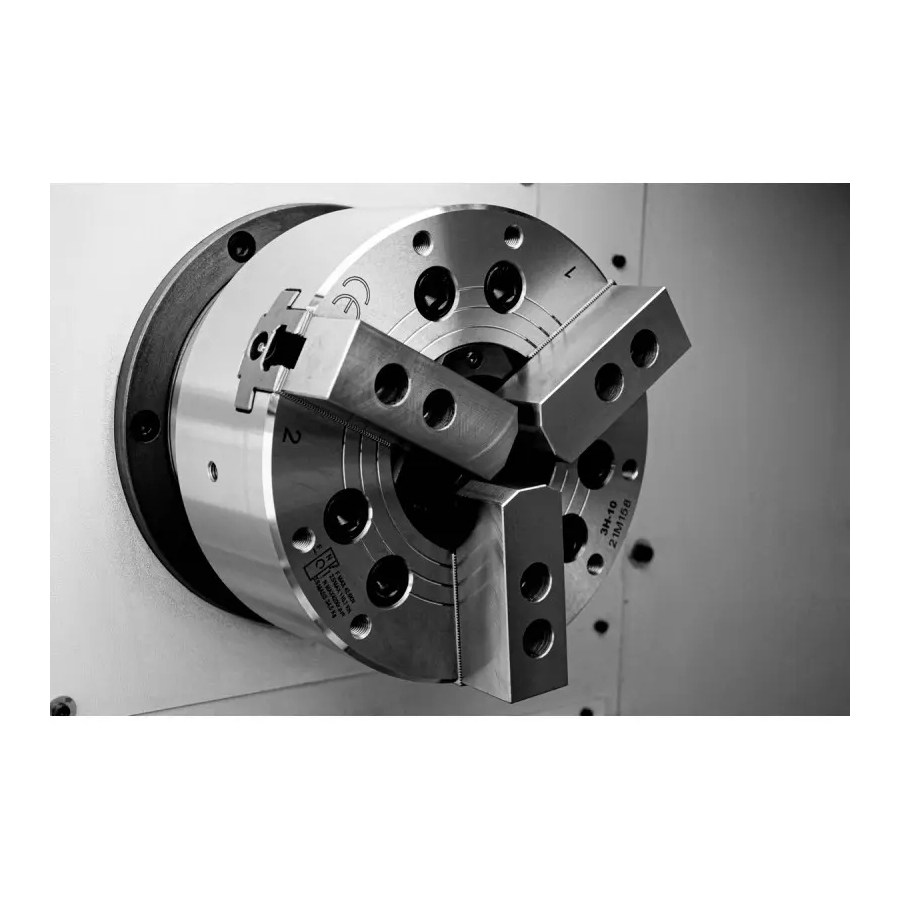

• Mandrină cu 3 bacuri: oferă prinderea sigură a pieselor, cu opțiune de mandrină hidraulică pentru automatizare sporită.
• Acționări servo Siemens: asigură mișcări line și acuratețe ridicată la poziționare.
• Sistem automat de ungere: ungerea centralizată a cutiei și ghidajelor reduce uzura componentelor.
• Sistem de răcire: menține temperatura optimă, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
• Iluminare cu halogen 24V: oferă vizibilitate asupra zonei de lucru, contribuind la siguranța și precizia operațiilor.

Precizie și productivitate în lucru

Strungul numeric CKT 560x1500 oferă precizie datorită comenzii Siemens Sinumerik 808D și acționărilor servo Siemens. Ciclurile fixe avansate, precum strunjirea transversală, strunjirea conică, filetarea, canelarea în adâncime și conturarea, simplifică programarea și scurtează timpul de prelucrare. Posibilitatea de prelucrare a pieselor cu diametrul de până la 560 mm și lungimea de 1500 mm, împreună cu lățimea batiului de 430 mm, asigură calitate și eficiență.

Utilizarea strungului CNC pentru metal CKT 560x1500

Strungurile CNC pentru metal, precum CKT 560x1500, sunt utilizate în diverse ramuri industriale, inclusiv:

• Industria mecanică: producția de arbori, bucșe, flanșe și elemente de precizie.
• Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
• Industria de scule: realizarea filetelor, canelurilor și pieselor cu geometrii complexe.
• Producție și loturi mici: utilajul este potrivit pentru producția de serie medie și realizarea pieselor unicat în departamentele R&D.

Mașina este potrivită pentru unitățile care necesită un strung CNC versatil și fiabil.

Echipare standard

• Comandă Siemens Sinumerik 808D în limba poloneză
• Acționări servo Siemens
• Mandrină manuală cu 3 bacuri
• Turelă revolver cu 8 poziții
• Set de bacuri moi
• Contrapunct manual
• Sistem de răcire
• Sistem automat de ungere pentru cutie și ghidaje
• Iluminare cu halogen 24V
• Manual de utilizare în limba poloneză
• Declarație CE

Echipare opțională

• Comandă Siemens Sinumerik 828D
• Comandă Fanuc Oi-TF
• Comandă GSK
• Lunetă mobilă
• Mandrină hidraulică

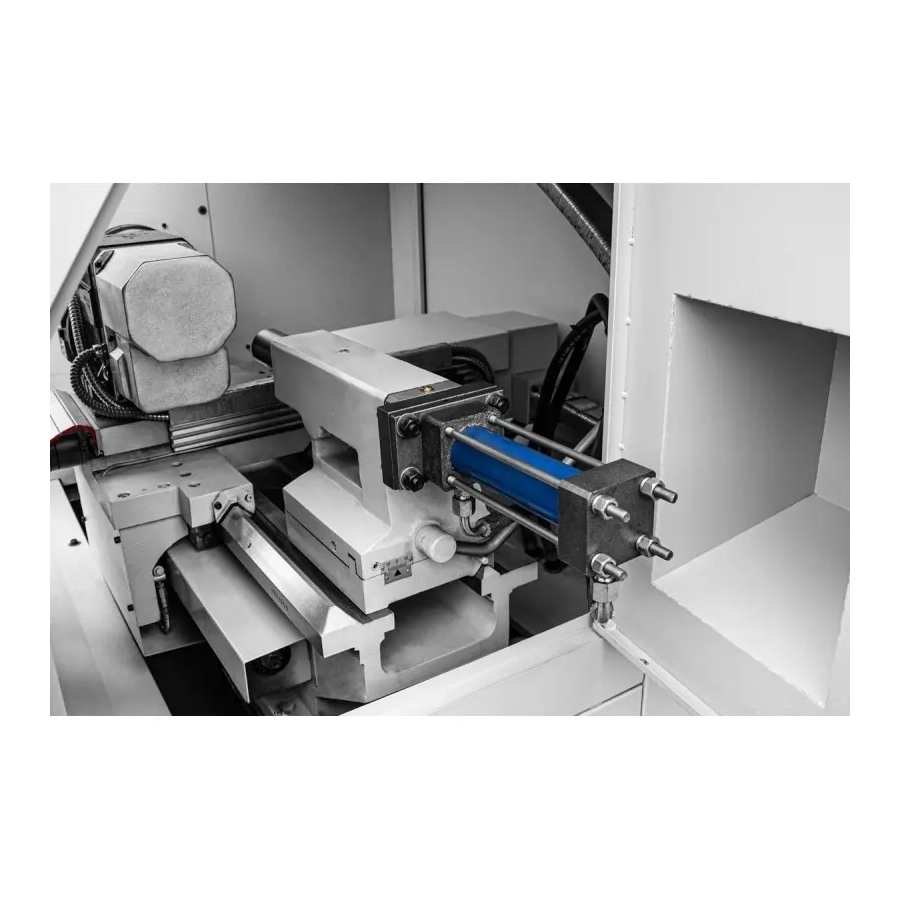

• Contrapunct hidraulic
• Lunetă fixă
• Palpator de scule
• Transportor de așchii
• Bacuri moi suplimentare
• Bacuri dure
• Mandrine cu bucșe de strângere
• Extractor pentru piese prelucrate
• Alimentator de bară
• Portscule
• Software CAD/CAM

Parametri tehnici – CKT 560x1500

Sisteme CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Strungurile CNC CORMAK 560x1500 sunt echipate cu sisteme profesionale de comandă de la producători consacrați, precum Siemens, Fanuc și GSK. Acestea asigură precizie, fiabilitate și flexibilitate pentru cerințe de producție variate, de la operații simple până la procese complexe de prelucrare.

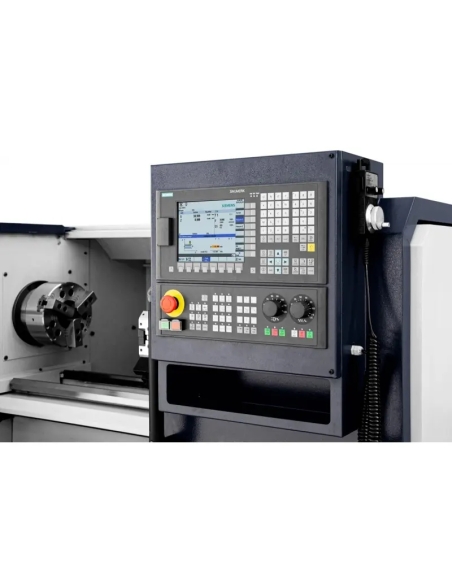

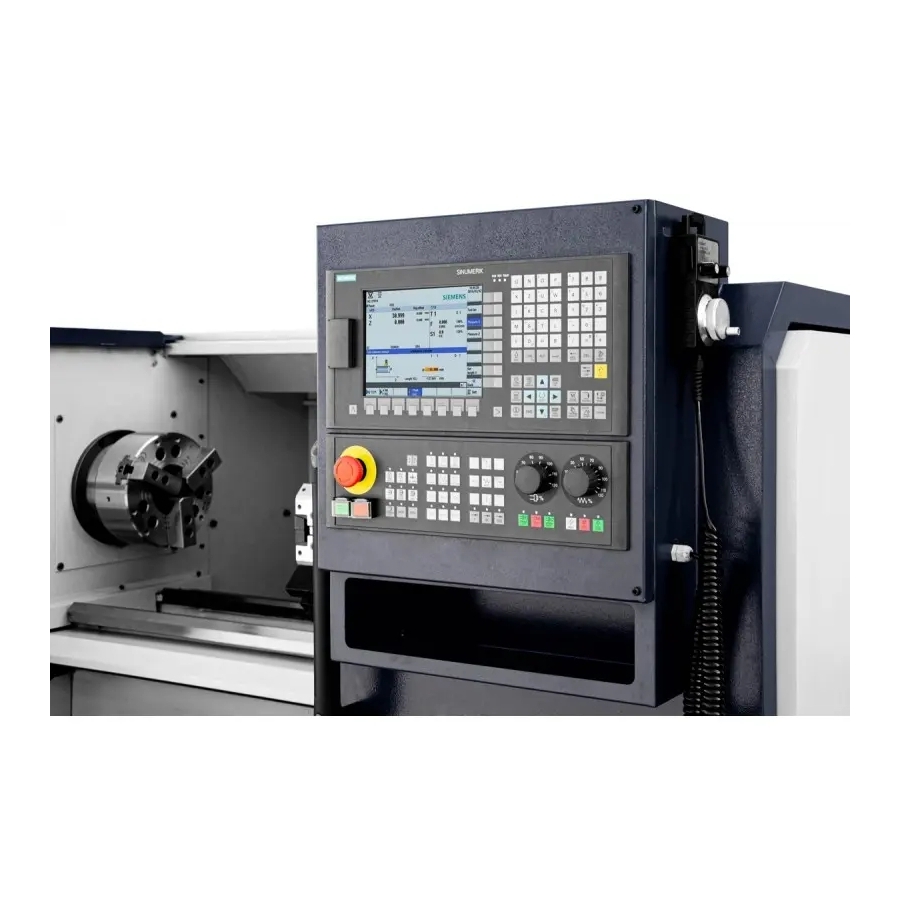

Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază

Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru unități mici și medii. Caracteristicile principale includ:

• Operare intuitivă: interfața grafică și funcția Teach-In facilitează programarea și reduc timpul necesar instruirii operatorilor.
• Fiabilitate ridicată: construcția rezistentă la praf și umiditate asigură stabilitate în condiții dificile de atelier.
• Compatibilitate: sistemul este dedicat utilajelor cu cerințe standard și permite integrarea ușoară a acționărilor servo SIEMENS.

Sisteme CNC Siemens și Fanuc

Strungul CNC CORMAK 560x1500 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: este ușor de utilizat și potrivită pentru ateliere mai mici și utilizatori aflați la început.
• Fiabilitate: construcția durabilă este rezistentă la condiții industriale dificile.
• Aplicații de bază: sistemul este dedicat operațiilor de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
• Integrare cu CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: permite optimizarea traseelor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: asigură fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate de strunjire: sistemul este potrivit pentru operații de așchiere de precizie, precum filetarea și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.
