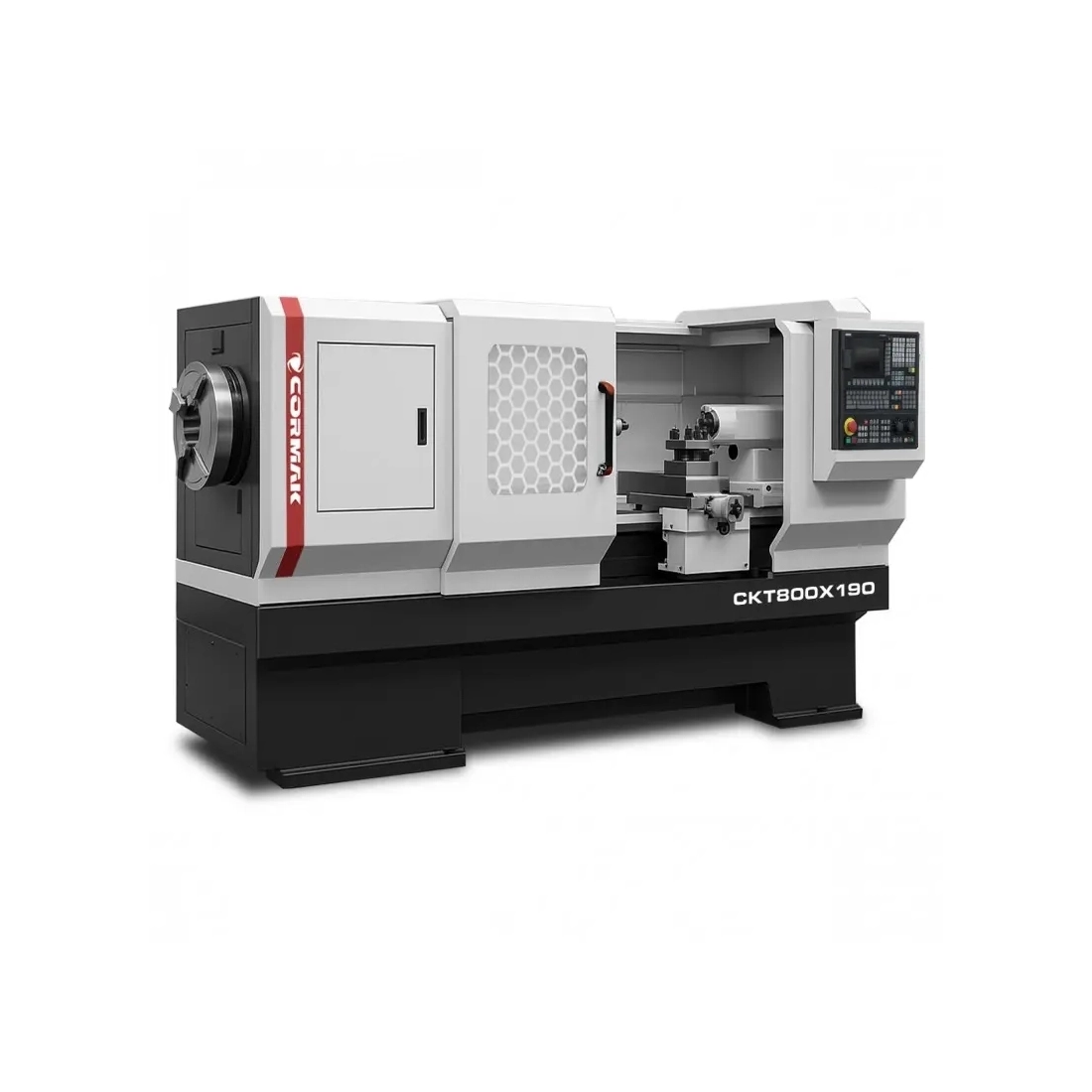

Strung CNC pentru țevi CORMAK CKT800x1500, trecere arbore principal 130 mm, Siemens Sinumerik

Strungul CNC pentru țevi CKT800x1500, cu trecere a arborelui principal de 130 mm, este un strung cu comandă numerică proiectat pentru prelucrarea de mare precizie a țevilor și a pieselor metalice în medii industriale solicitante. Dotat cu control Siemens Sinumerik 808D și o construcție robustă, oferă productivitate ridicată, precizie și versatilitate.

Principalele avantaje ale strungului CNC pentru țevi CKT800x1500

Strungul CNC pentru țevi CKT800x1500, cu trecere a arborelui principal de 130 mm, combină tehnologia modernă cu o construcție masivă și oferă beneficii importante în procesele de producție:

• Spațiu de lucru generos: distanța între vârfuri de 1500 mm, diametrul maxim de strunjire de 800 mm și diametrul peste sanie de 420 mm permit prelucrarea pieselor mari și a țevilor.
• Precizie ridicată: repetabilitatea axelor X/Z de 0,012/0,02 mm și 0,025 mm asigură o calitate excelentă a suprafețelor, inclusiv pentru geometrii complexe.
• Trecerea arborelui: trecerea arborelui principal de 130 mm, opțional 220 mm, plaja de turații de 22-800 rot/min și motorul de 11 kW permit prelucrarea eficientă a țevilor și pieselor din materiale dure, precum oțelul sau aliajele de titan.
• Stabilitate excepțională: mașina de 4500 kg, cu un corp masiv, reduce vibrațiile și oferă stabilitate în operațiile intensive de strunjire.
• Dinamica avansurilor: avansul rapid pe axele X/Z de 4/8 m/min și cursele maxime de 420/1350 mm scurtează timpul de ciclu și cresc productivitatea.
• Flexibilitate de configurare: opțiunile includ control Fanuc, mandrină hidraulică, lunete și trecere mai mare a arborelui.
• Operare intuitivă: Siemens Sinumerik 808D, cu interfață simplă și compatibilitate CAD/CAM, facilitează programarea și exploatarea.
• Aplicații variate: permite prelucrarea țevilor, arborilor, flanșelor și altor piese într-un singur ciclu, de la metale ușoare până la aliaje cu duritate ridicată.
• Sistem de răcire: sistemul standard de răcire evacuează eficient căldura, prelungind durata de viață a sculelor și îmbunătățind calitatea prelucrării.

Strungul CNC pentru metal CKT800x1500, cu trecere a arborelui principal de 130 mm, este destinat unităților de producție care prelucrează țevi și piese metalice.

Construcția și tehnologia strungului CNC CKT800x1500

Strungul CNC pentru țevi CKT800x1500, cu trecere a arborelui principal de 130 mm, a fost proiectat pentru durabilitate, precizie și ușurință în utilizare.

Construcție și batiu

Corpul masiv al mașinii și batiul lat oferă rigiditate deosebită și amortizarea vibrațiilor. Distanța între vârfuri de 1500 mm și diametrul maxim de strunjire de 800 mm permit prelucrarea pieselor mari, precum țevi și arbori.

Arbore principal și antrenare

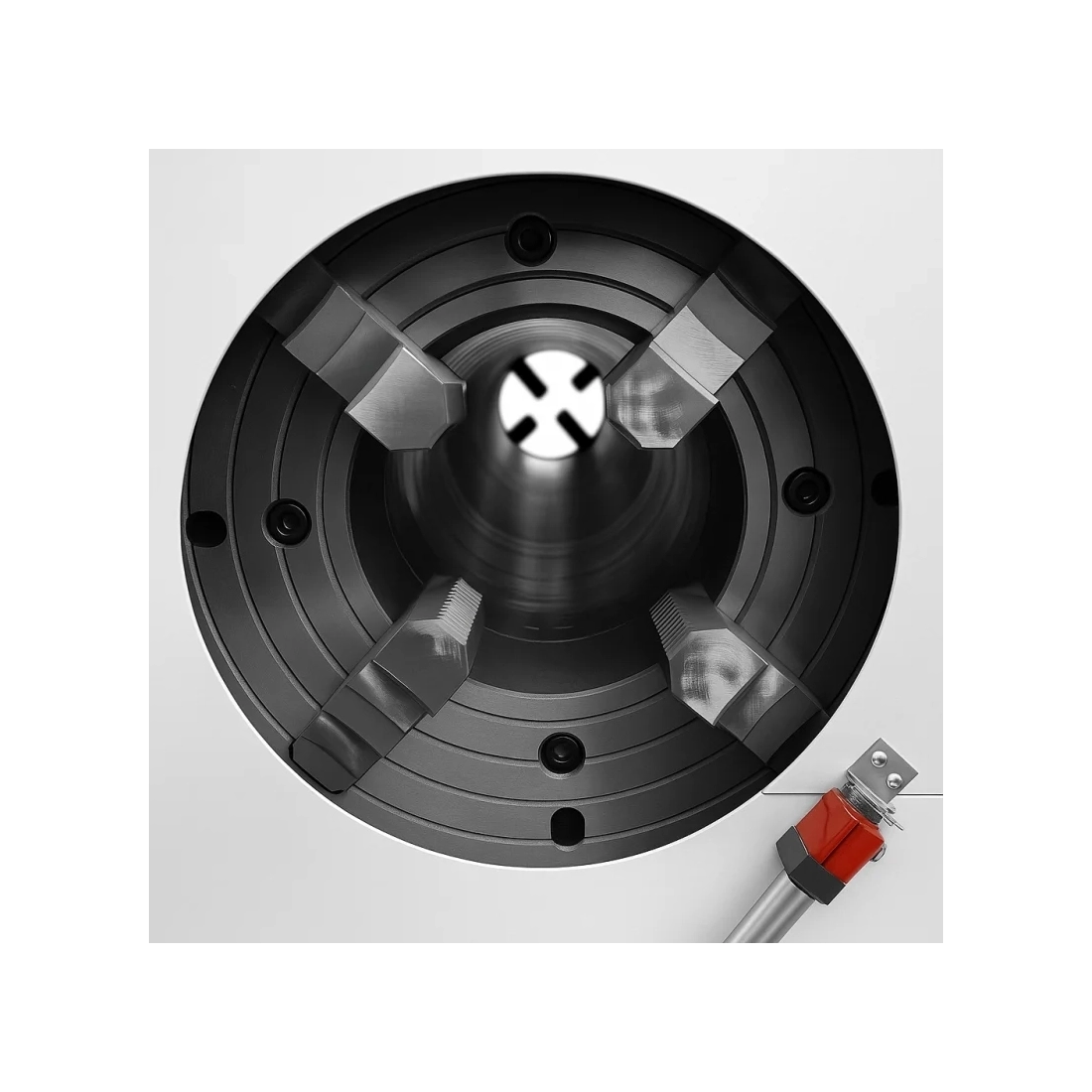

Arborele principal cu trecere de 130 mm, opțional 220 mm, și turații de 22-800 rot/min, antrenat de un motor de 11 kW, asigură productivitate ridicată la așchiere. Mandrina standard cu 4 bacuri de 520 mm, opțional cu 3 bacuri de 400 mm, asigură prinderea sigură a pieselor.

Ghidaje și acționări

Ghidajele liniare și servomotoarele de precizie asigură mișcări fluide pe axele X/Z, cu curse de 420/1350 mm și avans rapid de 4/8 m/min, reducând erorile de poziționare și oferind o dinamică de lucru ridicată.

Sistem de comandă

Comanda standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact cu grad de protecție IP65 asigură fiabilitate în condiții dificile de atelier, iar interfața RS-232 facilitează integrarea cu sistemele CAD/CAM.

Precizie și randament în lucru

Strungul industrial CKT800x1500, cu trecere a arborelui principal de 130 mm, oferă precizie ridicată datorită comenzii CNC și construcției solide. Repetabilitatea axelor X/Z de 0,012/0,02 mm și 0,025 mm, împreună cu avansul de 4/8 m/min, permit optimizarea traiectoriilor sculei, reducerea timpului de ciclu și creșterea productivității. Motorul de 11 kW permite prelucrarea pieselor în producție de serie și unicat.

Domenii de utilizare pentru strungul CNC CKT800x1500

Strungul CNC pentru metal CKT800x1500, cu trecere a arborelui principal de 130 mm, este utilizat în următoarele domenii:

• Industria petrolului și gazelor: prelucrarea țevilor, flanșelor și fitingurilor cu diametre medii.
• Industria constructoare de mașini: producția de arbori, bucșe și elemente structurale.
• Construcția de utilaje: strunjirea componentelor de precizie pentru mașini și echipamente industriale.
• Industria energetică: prelucrarea componentelor de turbine și a arborilor de antrenare.
• Ateliere de producție: execuția comenzilor unicat și de serie care necesită precizie ridicată și flexibilitate.

Trecerea optimizată a arborelui și opțiunile de configurare permit utilizarea strungului CNC în fabrici medii și mari.

Comenzi CNC Siemens Sinumerik și Fanuc

Strungurile CNC pentru țevi CORMAK CKT800 sunt echipate cu sisteme de comandă profesionale de la producătorii Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la diverse cerințe de producție, de la operații simple la procese complexe de prelucrare.

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii.

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de instruire al operatorilor.
• Fiabilitate ridicată: construcția robustă și rezistentă la praf și umiditate asigură stabilitate în condiții dificile de atelier.
• Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a acționărilor servo SIEMENS.
• Eficiență energetică: comanda are un consum redus de energie și este destinată utilizatorilor aflați la început în domeniul CNC.

Strungul CNC pentru țevi CORMAK CKT800 oferă sisteme de comandă CNC precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: este ușor de utilizat și potrivită pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcție rezistentă la condiții industriale dificile.
• Eficiență economică: dedicată aplicațiilor de bază de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrări dinamice și gestionarea ciclurilor complexe.
• Integrare CAD/CAM: facilitează lucrul cu software-ul de proiectare.
• Funcții avansate: permite optimizarea traseelor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: asigură fiabilitate în producția de serie și funcționarea îndelungată.
• Cicluri avansate de strunjire: sunt destinate operațiilor de așchiere de precizie, precum filetarea și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.

Parametri tehnici – CKT800x1500

Echipare standard

• Comandă Sinumerik 808D în limba poloneză

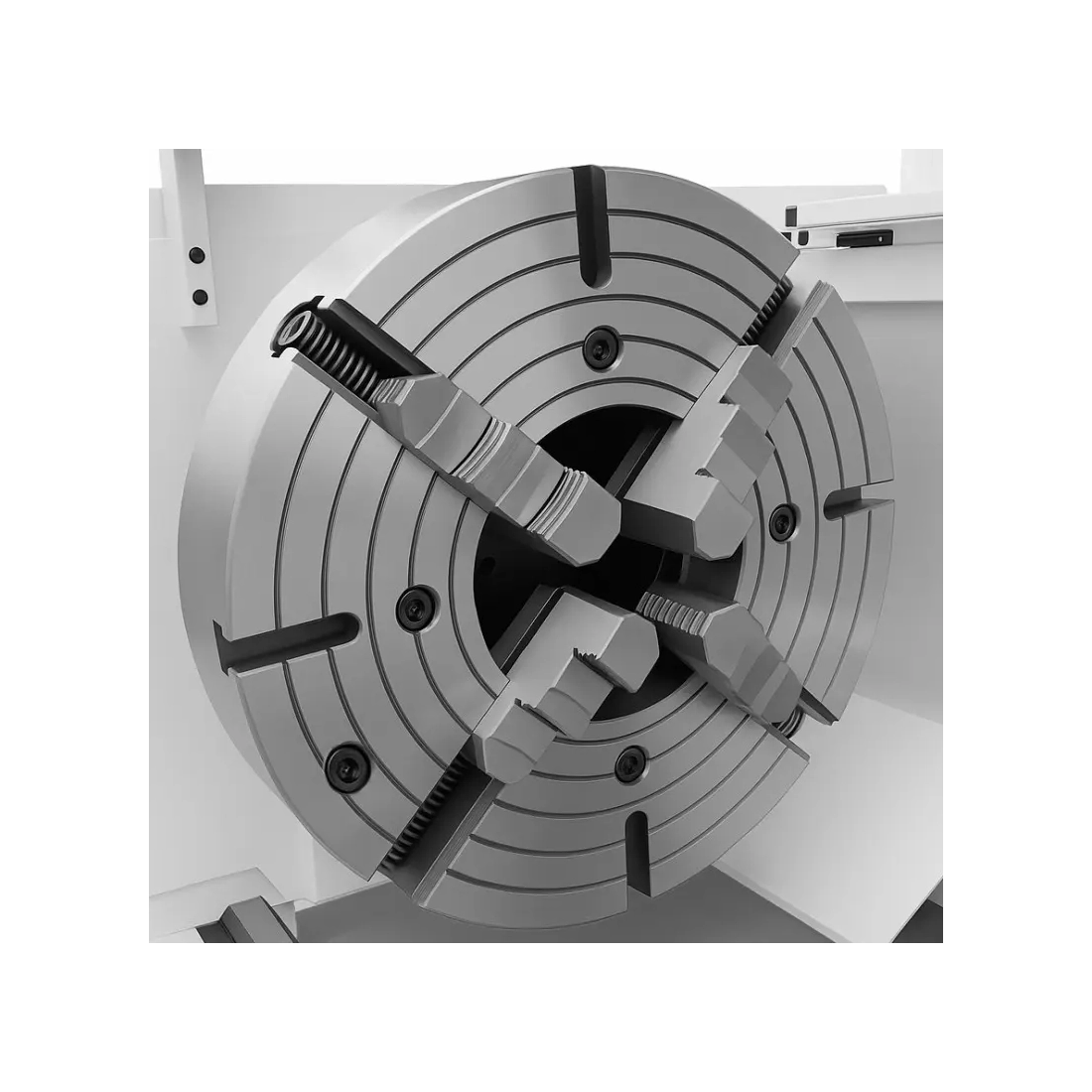

• 2 x mandrină manuală cu 4 bacuri 520 mm
• Cap portscule cu 4 poziții
• Set de bacuri moi
• Contrapunct manual
• Sistem de răcire
• Sistem de ungere automată a cutiei de viteze și a ghidajelor
• Iluminare halogen 24V
• Manual de utilizare în limba poloneză
• Declarație de conformitate CE

Echipare opțională

• Trecere arbore principal 220 mm
• Portsculă tip imak, 4 scule
• Roți de mână
• Mandrină cu 3 bacuri 400 mm
• Mandrină și contrapunct hidraulic
• Comandă: Fanuc, Siemens 828D

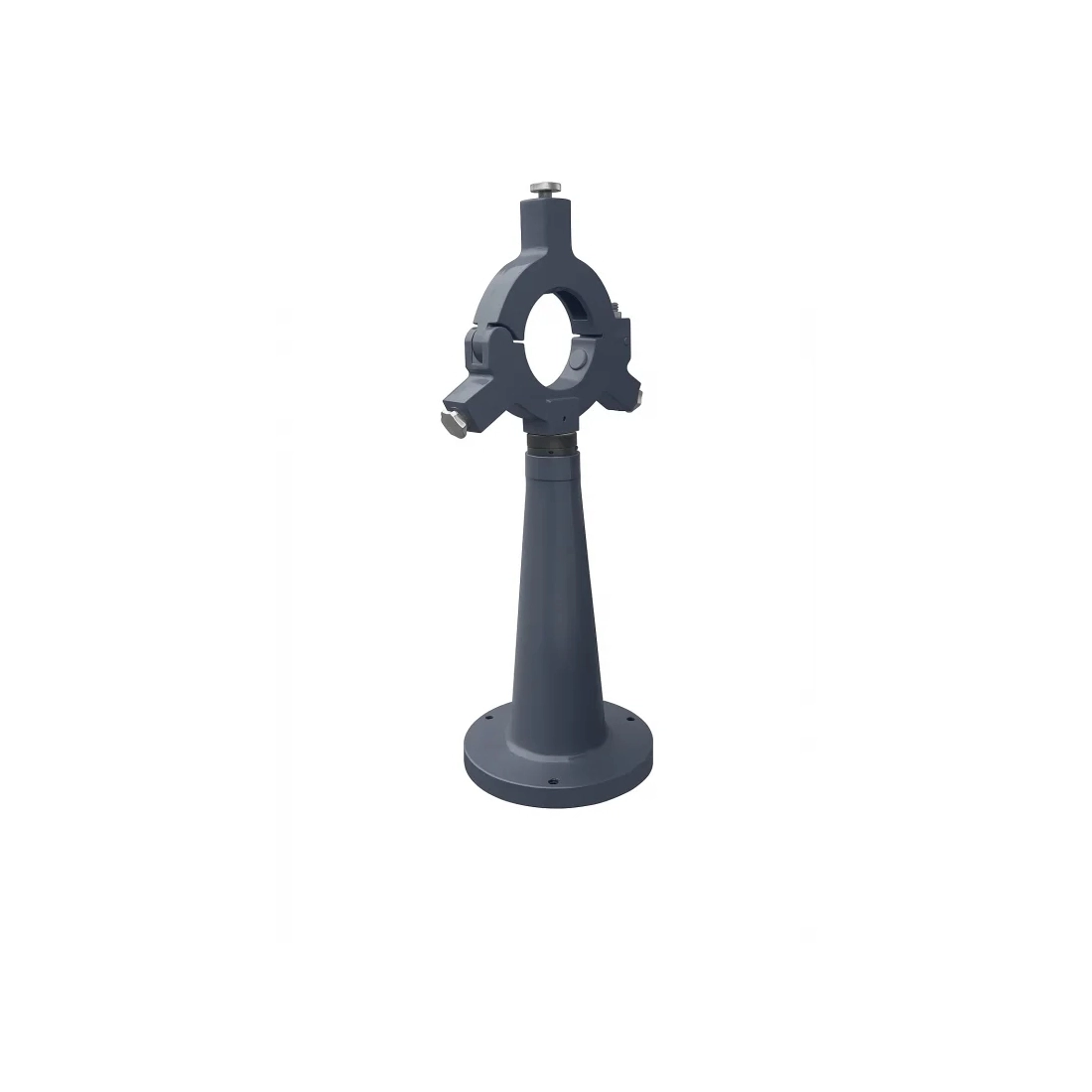

• Lunetă fixă și lunetă mobilă
