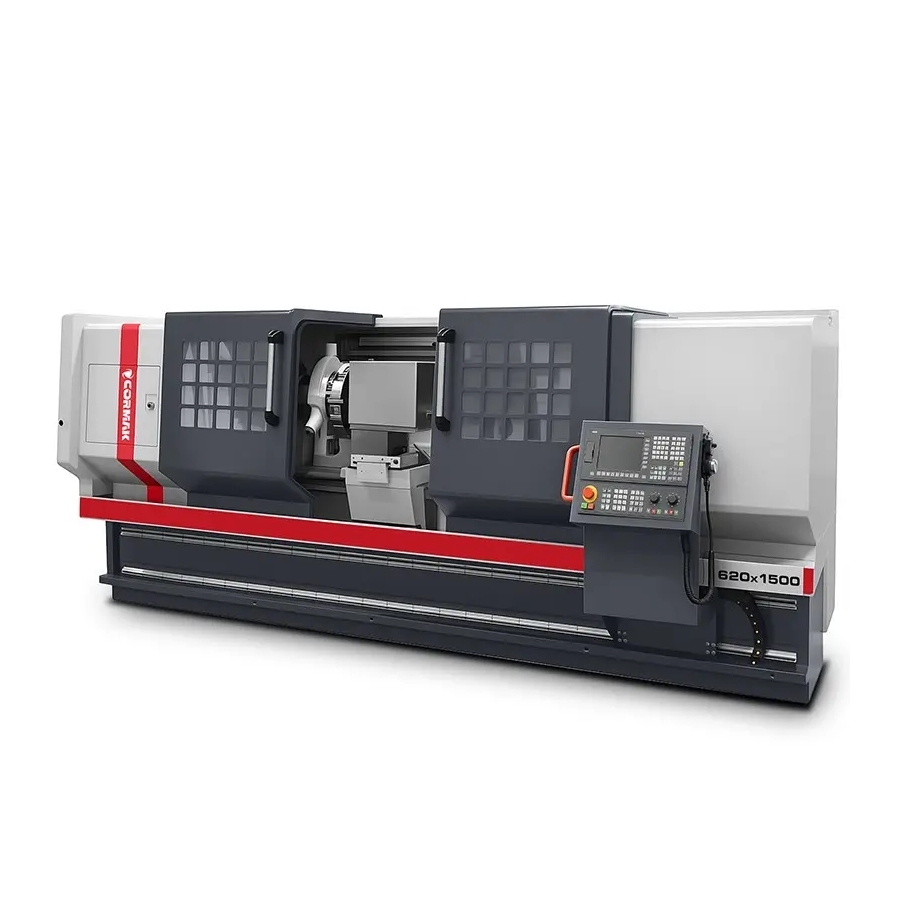

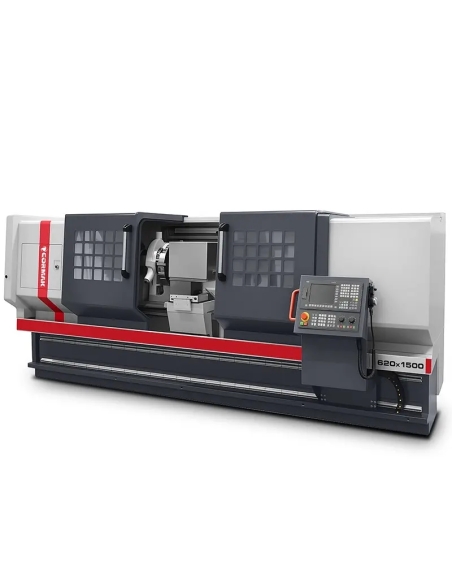

Strung CNC CORMAK 620×1500 cu sistem Siemens SINUMERIK

Strungul CNC 620x1500 este un strung cu comandă numerică avansat, conceput pentru prelucrarea precisă a pieselor metalice în medii industriale solicitante. Dotat cu sistemul de control Siemens Sinumerik 808D și o construcție robustă, oferă acuratețe ridicată, eficiență și funcționare sigură, fiind ideal pentru unități de producție medii și mari.

Avantajele principale ale strungului CNC 620x1500

Strungul CNC pentru metal 620x1500 este o soluție profesională pentru industrie, care îmbină tehnologia modernă cu o structură solidă, dedicată atelierelor și fabricilor care necesită o calitate ridicată a prelucrării prin așchiere. Ca strung industrial, permite realizarea operațiilor complexe precum strunjirea exterioară, interioară și sferică, filetarea, găurirea, canelarea (tăierea în adâncime) și conturarea, asigurând o calitate excelentă a pieselor. Beneficiile esențiale includ:

• Precizie de prelucrare excepțională: diametrul maxim de strunjire peste batiu este de 620 mm, iar peste cărucior este de 320 mm, cu distanța între vârfuri de 1500 mm, pentru finisaje de înaltă calitate.
• Arbore principal flexibil: plaja de turații este de 100-800 rot/min la ø 380 mm și 100-1500 rot/min la ø 250 mm, iar alezajul arborelui este de 115 mm, permițând prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.
• Control intuitiv: sistemul Siemens Sinumerik 808D în limba română, cu servoacționări Siemens, oferă un mod dedicat utilizatorilor de mașini convenționale, facilitând trecerea la CNC.
• Construcție rigidă: greutatea netă de 3850 kg și dimensiunile de 2950x1520x1750 mm asigură stabilitate la prelucrarea pieselor mari.
• Eficiența utilizării sculelor: turela portscule cu 6 poziții, opțional 8, pentru scule de 25 mm, accelerează schimbarea sculelor și reduce timpul de ciclu.
• Setare rapidă: permite setarea comodă a sculelor și a punctelor zero, precum și efectuarea corecțiilor fără scrierea unui program, fiind adecvată pentru producția de unicate.
• Siguranță sporită: mișcările pas cu pas și limitarea vitezei permit manevrarea precisă și sigură, reducând riscul de erori.
• Durabilitatea componentelor: sistemul automat de ungere pentru cutie și ghidaje reduce uzura, prelungind durata de viață a mașinii.
• Răcire optimă: sistemul de răcire asigură stabilitate termică, protejând sculele și piesele în regim de lucru intensiv.
• Versatilitate în utilizare: este dedicat strunjirii de precizie în industria mecanică, auto și de scule, atât pentru producția de serie, cât și pentru loturi mici.
• Eficiență în exploatare: motorul principal de 7,5 kW, opțional 11 kW, cu invertor de 11 kW, combină productivitatea ridicată cu un consum redus de energie.
• Integrare cu cicluri tehnologice: este compatibil cu cicluri precum strunjirea transversală, conică, filetarea sau găurirea; este suficientă introducerea parametrilor de bază, fără cunoștințe de cod G.
• Automatizare avansată: opțiuni precum mandrina hidraulică, contrapunctul hidraulic, alimentatorul de bară sau transportorul de șpan cresc eficiența proceselor.
• Posibilitate de personalizare: pachetul de opțiuni, precum comanda Fanuc Oi-TF, Sinumerik 828D, palpatorul de sculă sau software-ul CAD/CAM, permite adaptarea la nevoi specifice.
• Standarde europene de siguranță: declarația de conformitate CE confirmă respectarea normelor de securitate a muncii.

Construcția și tehnologia strungului CNC 620x1500

Strungul industrial CNC 620x1500 a fost proiectat pentru fiabilitate și precizie în condiții de producție exigente. Elementele-cheie ale construcției includ:

• Batiu solid: construcția rigidă, cu greutatea netă de 3850 kg, minimizează vibrațiile și asigură stabilitate în timpul prelucrării.
• Arbore principal performant: alezajul de 115 mm și turația de 100-800 rot/min la ø 380 mm sau 100-1500 rot/min la ø 250 mm permit prelucrarea pieselor diverse.

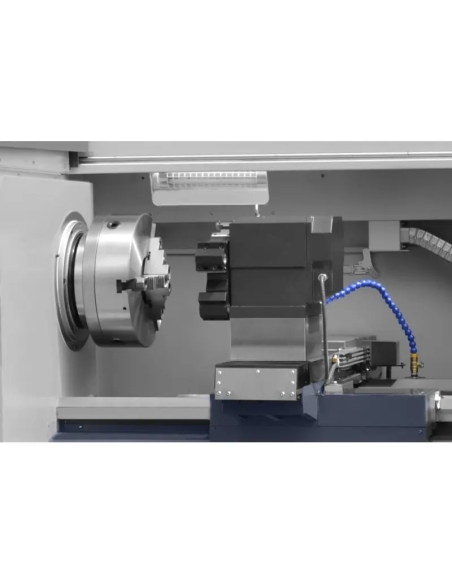

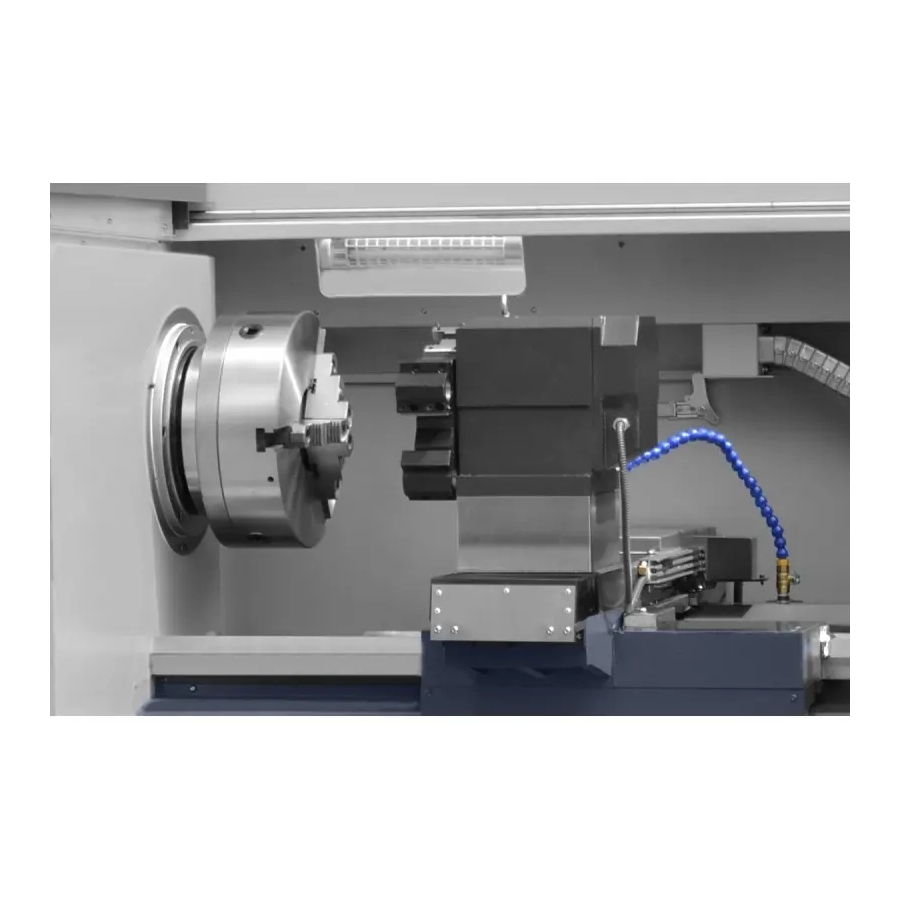

• Turelă revolver: 6 poziții, opțional 8, cu scule de 25 mm, pentru schimbare rapidă și flexibilitate în operații.
• Contrapunct manual: con MK 5 cu o cursă maximă de 200 mm, pentru sprijinirea precisă a pieselor.

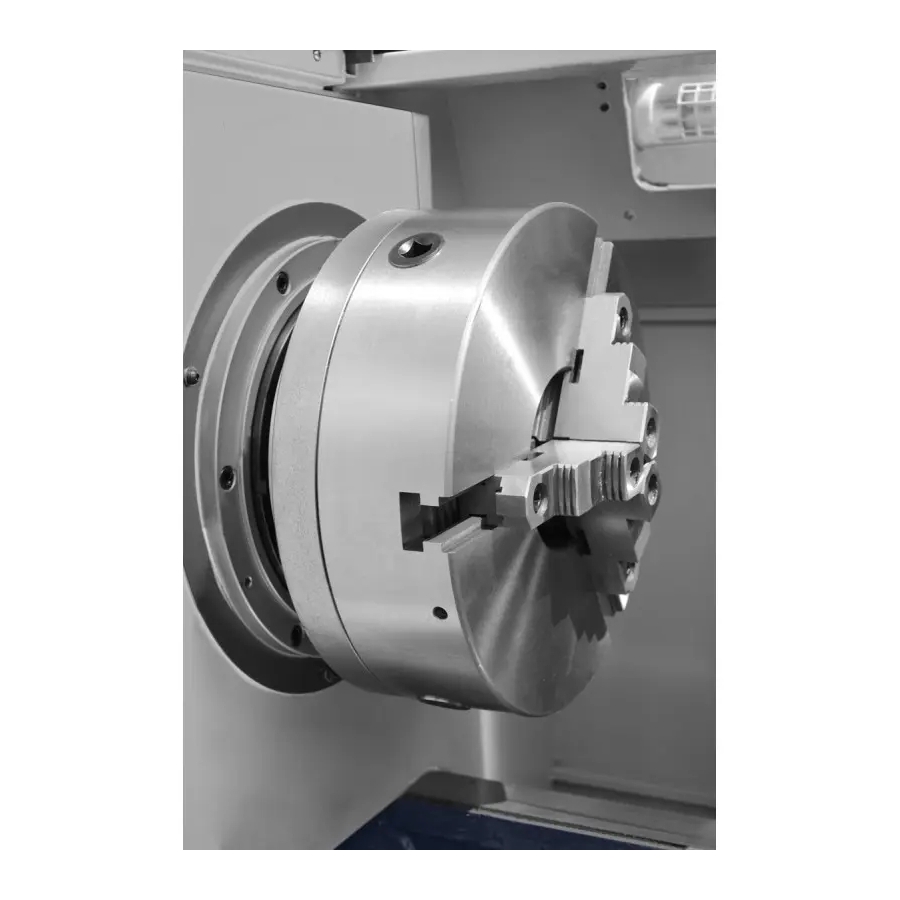

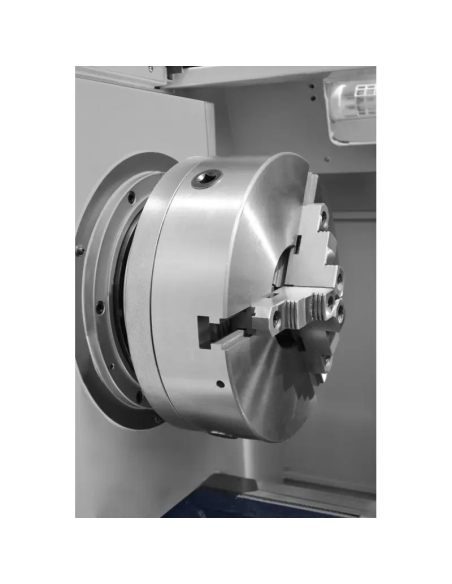

• Mandrină manuală cu 3 bacuri: diametrul de 380 mm asigură o prindere fermă, cu opțiune de mandrină hidraulică pentru automatizare suplimentară.
• Servoacționări Siemens: asigură mișcări fluide și precizie ridicată de poziționare.
• Sistem automat de ungere: ungerea centralizată a transmisiei și ghidajelor reduce uzura componentelor.
• Sistem de răcire: menține temperatura optimă, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
• Iluminare cu halogen 24V: oferă vizibilitate excelentă în zona de lucru, contribuind la siguranța și precizia prelucrării.

Precizie și productivitate

Strungul CNC 620x1500 oferă o precizie remarcabilă datorită comenzii Siemens Sinumerik 808D și servoacționărilor Siemens. Ciclurile fixe avansate, precum strunjirea transversală, conică, filetarea, canelarea (tăierea în adâncime) și conturarea, simplifică programarea și reduc timpul de prelucrare. Avansul rapid pe axele X/Z de 8/10 m/min și posibilitatea prelucrării pieselor cu diametrul de până la 620 mm și lungimea de 1500 mm asigură calitate și eficiență ridicate.

Utilizarea strungului CNC pentru metal 620x1500

Strungurile CNC pentru metal precum modelul 620x1500 sunt utilizate în numeroase sectoare industriale, inclusiv:

• Industria mecanică: producția de arbori, bucșe, flanșe și elemente de precizie.
• Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
• Industria de scule: realizarea filetelor, canelurilor și pieselor cu geometrii complexe.
• Producție în loturi variate: adecvat pentru producția medie și realizarea rapidă a pieselor individuale în departamente R&D.

Mașina este potrivită pentru unitățile care necesită un strung CNC versatil și fiabil.

Echipare standard

• Comandă Siemens Sinumerik 808D în limba română
• Servoacționări Siemens
• Mandrină manuală cu 3 bacuri, cu diametrul de 380 mm
• Turelă revolver cu 6 poziții
• Set de bacuri moi
• Contrapunct manual
• Sistem de răcire
• Sistem automat de ungere a transmisiei și ghidajelor
• Iluminare cu halogen 24V
• Manual de utilizare în limba română
• Declarație CE

Echipare opțională

• Comandă Siemens Sinumerik 828D
• Comandă Fanuc Oi-TF
• Comandă GSK
• Lunetă mobilă
• Mandrină hidraulică
• Contrapunct hidraulic
• Lunetă fixă
• Palpator de sculă
• Transportor de șpan
• Bacuri moi suplimentare
• Bacuri dure
• Mandrine cu bucșă elastică (collet)
• Prinzător pentru piese prelucrate
• Alimentator de bară
• Portscule
• Software CAD/CAM

Parametri tehnici

Sisteme CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Strungurile CNC CORMAK 620x1500 sunt echipate cu sisteme de comandă profesionale de la producători consacrați precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru cerințe de producție variate, de la operații simple la procese de prelucrare complexe.

Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază

Siemens Sinumerik 808D este o comandă CNC economică, dedicată strungurilor și frezelor din clasa de bază, adecvată pentru ateliere mici și medii. Caracteristicile-cheie includ:

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de instruire.
• Fiabilitate ridicată: construcția robustă, rezistentă la praf și umiditate, asigură stabilitate în condiții dificile de atelier.
• Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
• Consum redus de energie: este potrivită pentru aplicațiile CNC de bază.

Comenzi CNC – Siemens și Fanuc

Strungul CNC CORMAK 620x1500 oferă sisteme de comandă CNC precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare ușoară.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: este simplu de utilizat și adecvată pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcția rezistentă este adaptată condițiilor industriale dificile.
• Aplicații de bază: este dedicată operațiilor de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
• Integrare cu CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: permite optimizarea traseelor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: asigură fiabilitate în producția de serie și funcționarea îndelungată.
• Cicluri avansate de strunjire: este adecvat pentru operații precise, precum filetarea și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.
