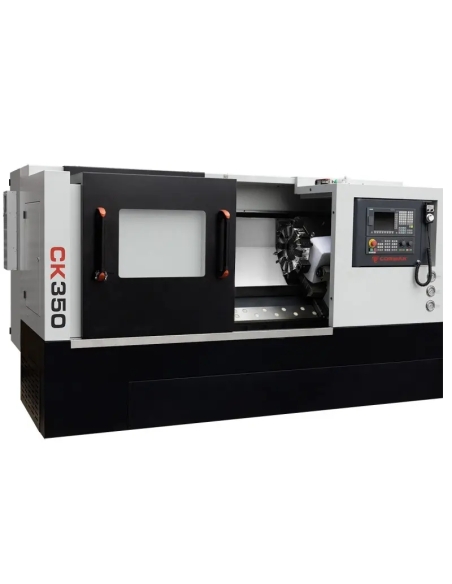

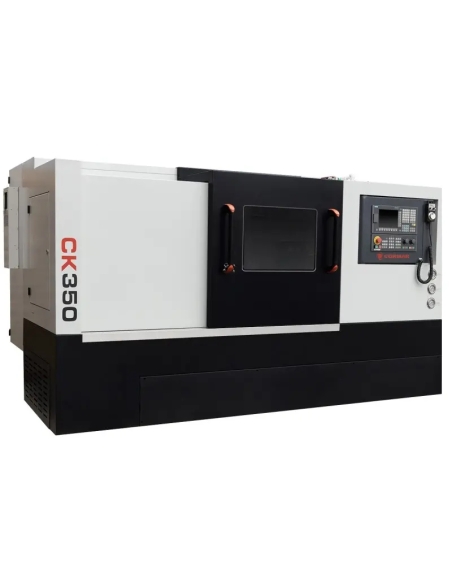

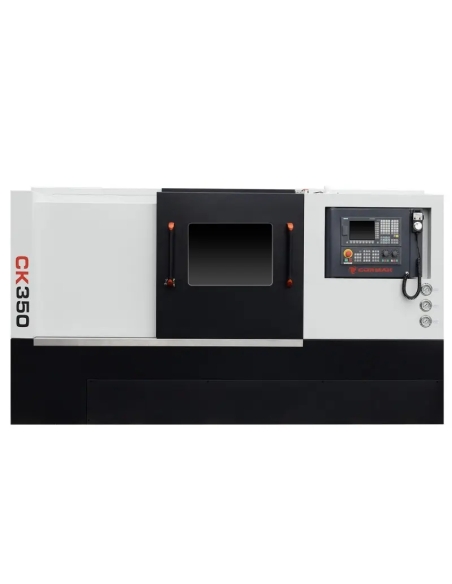

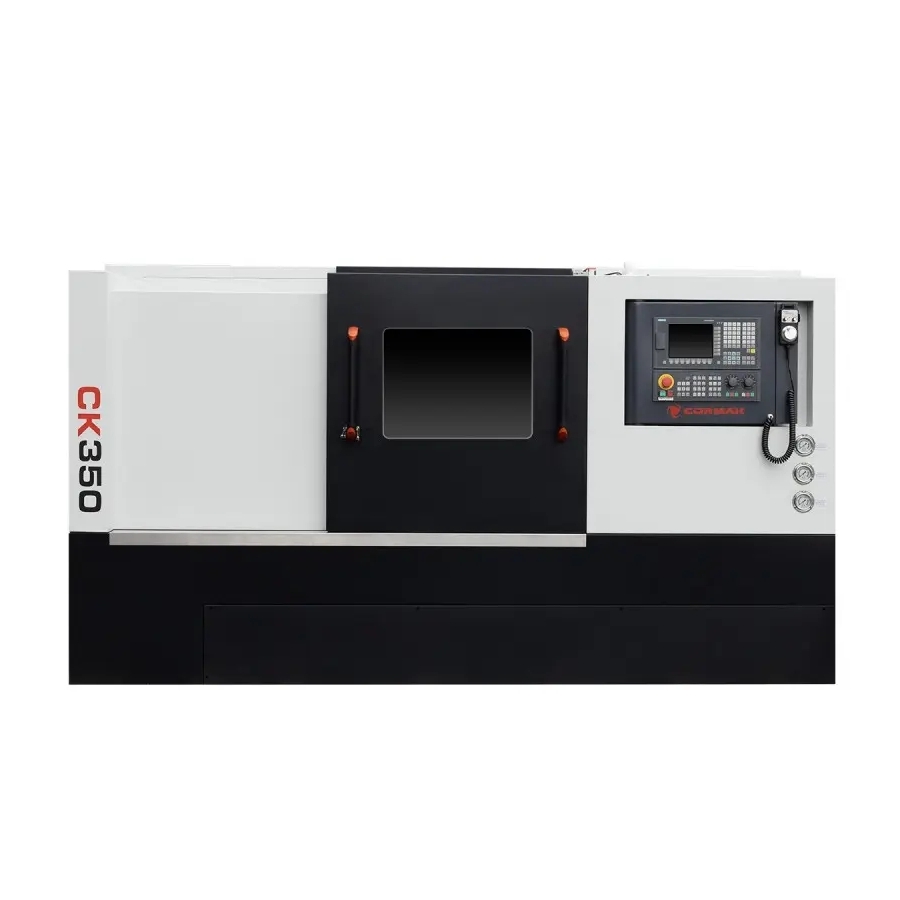

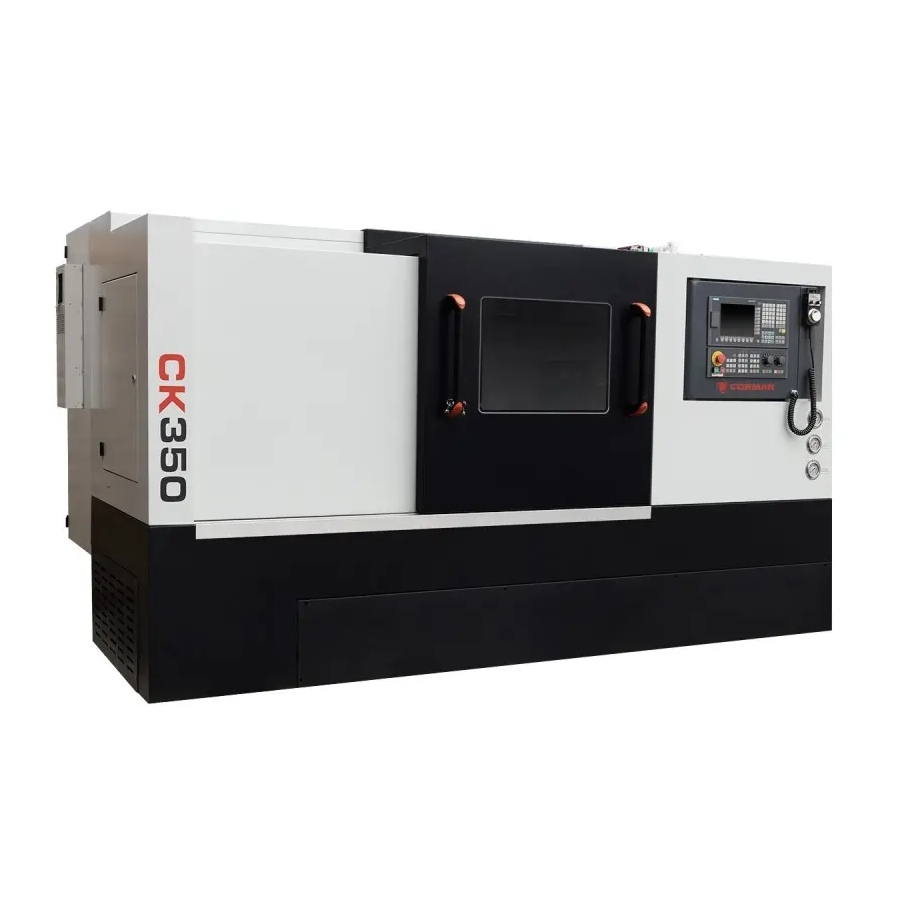

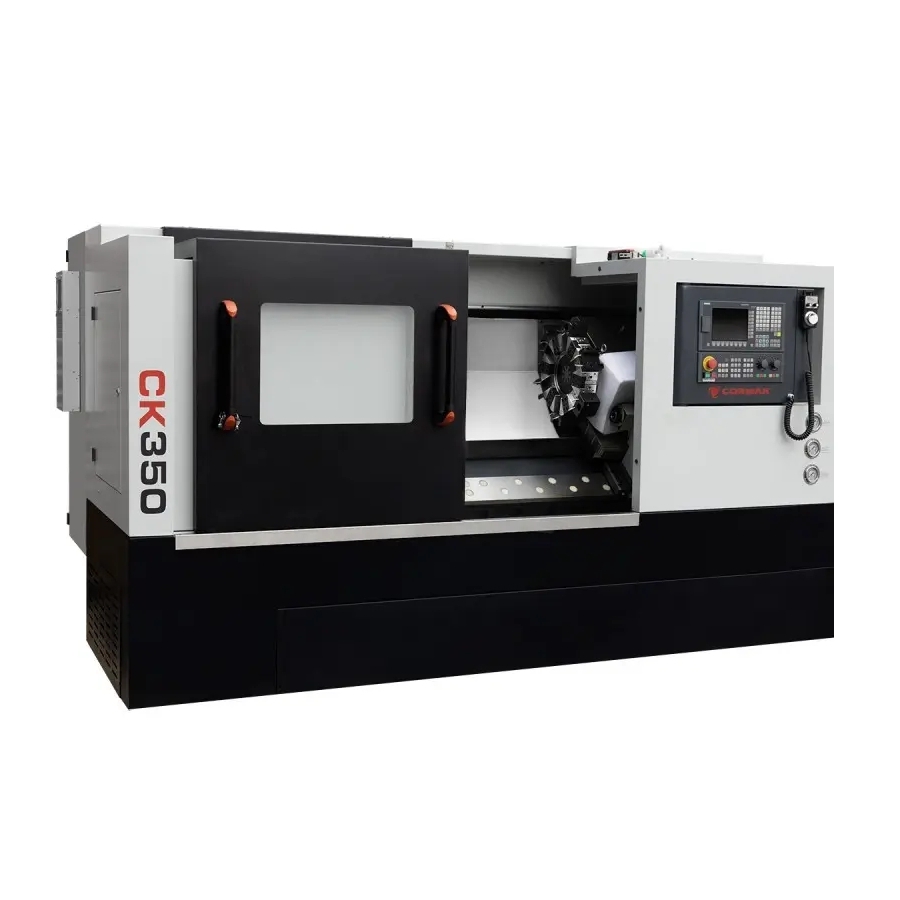

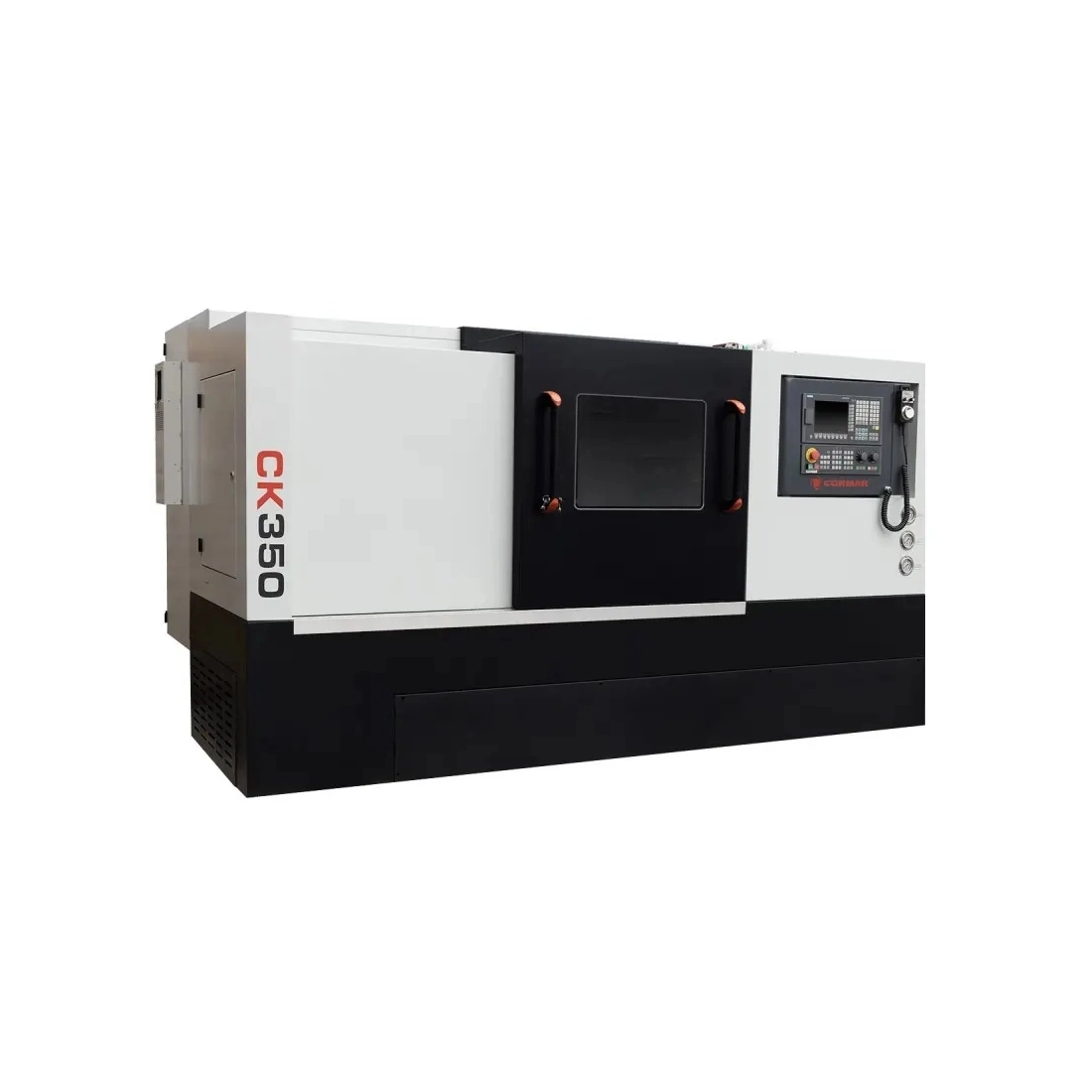

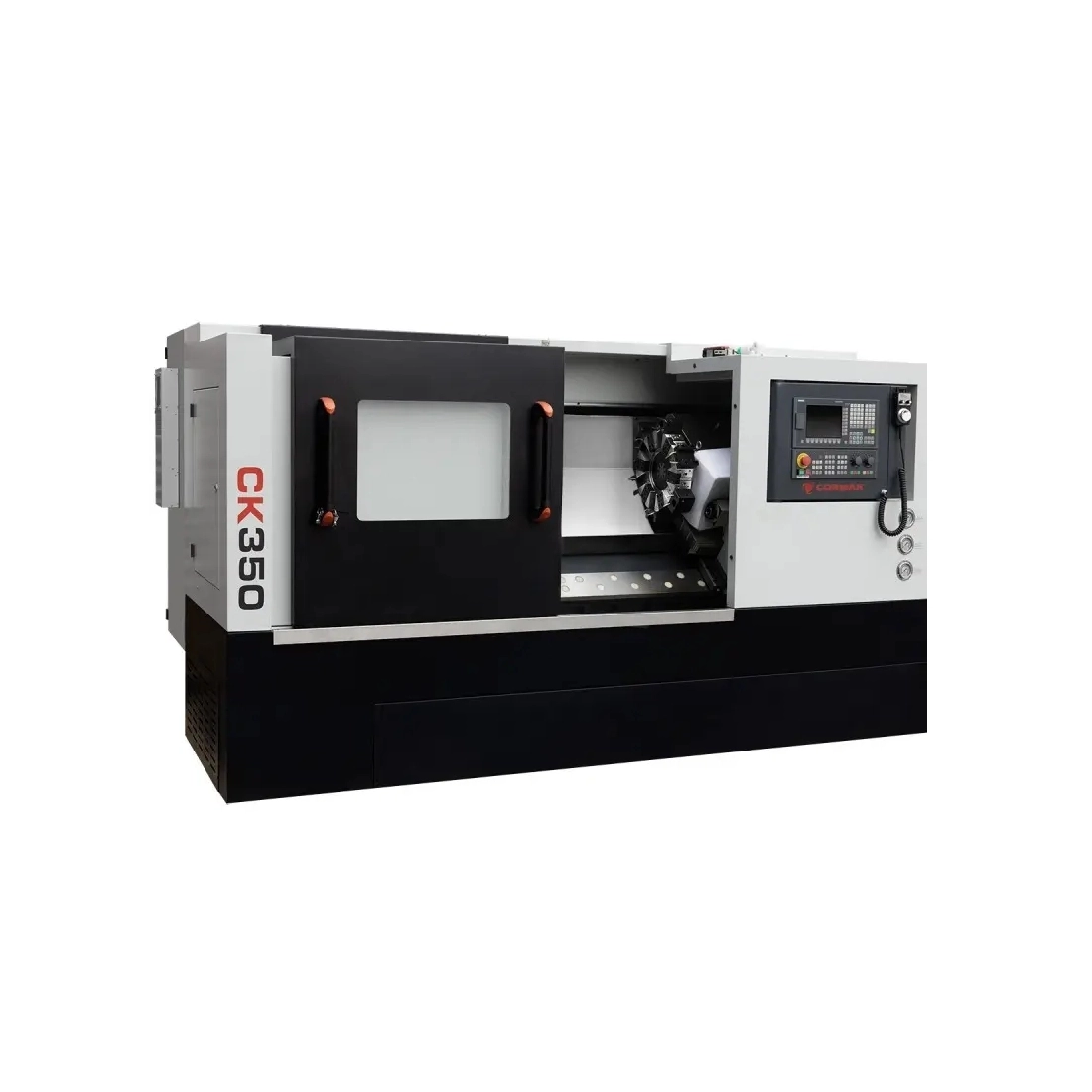

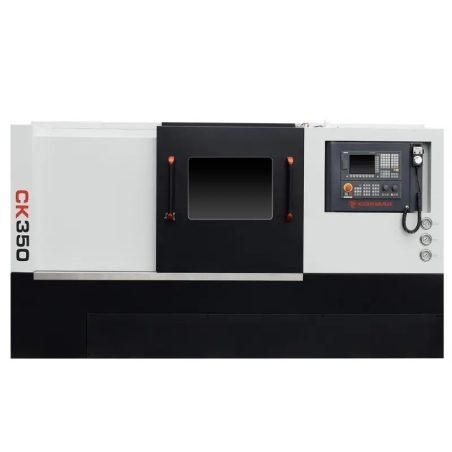

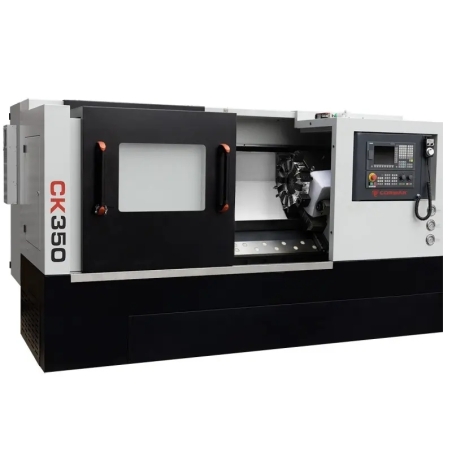

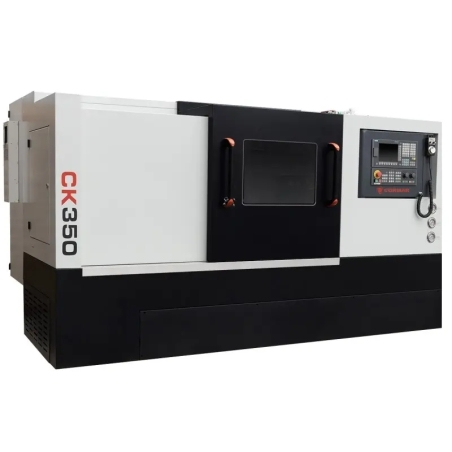

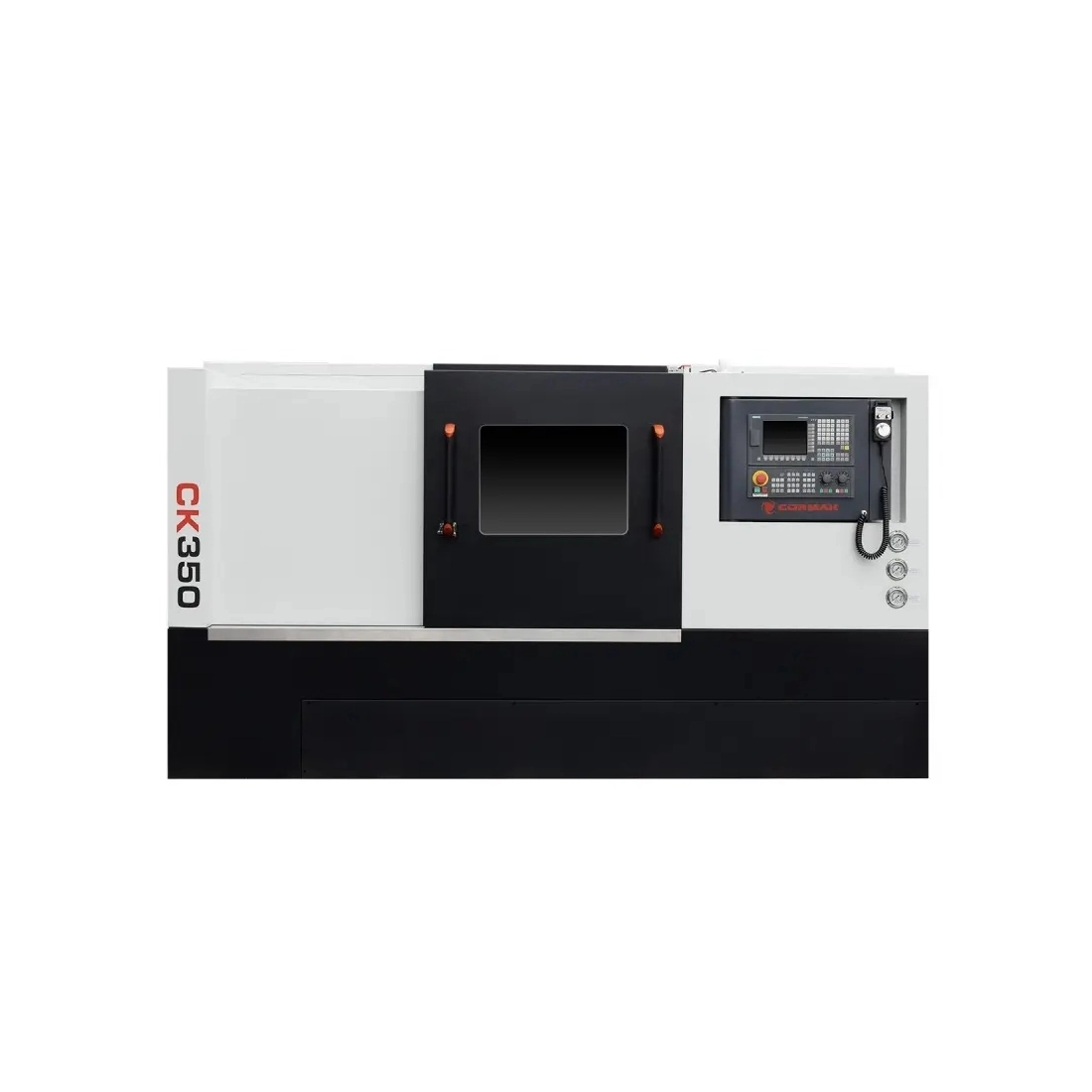

Strung CNC CORMAK 350×500 cu dispozitiv hidraulic, 12 unelte și Siemens SINUMERIK 808D

Strungul CNC CK350x500 este o mașină cu comandă numerică avansată, concepută pentru prelucrarea precisă a metalului în ateliere și unități de producție mici și medii. Construcția sa compactă, randamentul ridicat și controlul modern Siemens oferă fiabilitate și eficiență într-o gamă variată de aplicații.

Principalele avantaje ale strungului CNC CK350x500

Strungul CNC CK350x500 combină dimensiunile compacte cu tehnologia avansată, fiind potrivit pentru prelucrarea precisă și eficientă a metalelor. Datorită construcției robuste, sistemelor CNC moderne și opțiunilor flexibile de configurare, această mașină răspunde cerințelor atât producției de serie, cât și celei unicat. Turația mare a arborelui, avansurile precise și capul revolver performant permit realizarea operațiilor complexe cu timpi de oprire minimi.

• Precizie de prelucrare: diametrul de strunjire peste batiu de 360 mm și cel peste sanie de 180 mm permit prelucrarea exactă a pieselor cu forme diverse, asigurând repetabilitatea rezultatelor.
• Dimensiuni compacte: dimensiunile de 3020 x 1650 x 1700 mm și lungimea maximă a piesei de 500 mm fac mașina potrivită pentru ateliere mai mici, cu spațiu limitat.
• Productivitate ridicată: turațiile arborelui în intervalul 200-4000 rot/min și avansul maxim pe axele Z/X de 10000/8000 mm/min scurtează ciclurile de lucru și cresc randamentul.
• Automatizare avansată: cap revolver cu 12 poziții pentru schimbarea rapidă a sculelor și optimizarea operațiilor complexe de așchiere.
• Control intuitiv: control standard Siemens Sinumerik 808D în limba poloneză, cu opțiune de extindere la Sinumerik 828D sau Fanuc Oi-TF, pentru programare și operare ușoară.
• Construcție durabilă: greutatea mașinii de 3200 kg și batiul solid asigură stabilitate la prelucrare, reduc vibrațiile și îmbunătățesc calitatea suprafeței pieselor.
• Versatilitate: permite realizarea operațiilor de filetare, canelare, găurire și prelucrare a contururilor datorită controlului CNC avansat.
• Siguranță și ergonomie: iluminare cu halogen de 24V și interfață de comandă intuitivă pentru confortul și siguranța operatorului.
• Configurare flexibilă: echipamentele opționale, precum sculele antrenate sau transportorul de așchii, permit adaptarea la cerințe specifice de producție.

Construcție și tehnologie

Strungul CNC CK350x500 a fost proiectat pentru precizie, durabilitate și productivitate într-un format compact. Componentele esențiale ale utilajului asigură fiabilitatea și calitatea ridicată a prelucrării.

• Batiu solid: construcția stabilă, cu masa de 3200 kg, minimizează vibrațiile și oferă precizie ridicată chiar și la așchiere intensivă.
• Arbore cu trecere mare: alezajul de 52 mm permite prelucrarea pieselor cu dimensiuni variate, inclusiv bare și țevi.
• Motor puternic: motorul de 7,5 kW asigură performanță ridicată la prelucrarea materialelor precum oțelul, aluminiul sau fonta.

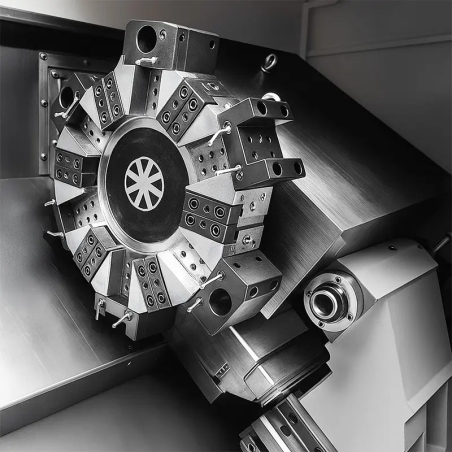

• Cap revolver: cele 12 poziții permit schimbarea rapidă a sculelor cu dimensiunea 12x25 mm, crescând automatizarea și reducând timpii morți.
• Mandrină hidraulică: mandrina cu 3 bacuri și diametrul de 210 mm oferă o prindere sigură și stabilitate în timpul prelucrării.
• Sistem de ungere automată: reduce frecarea în transmisii și ghidaje, prelungind durata de viață a componentelor.
• Sistem de răcire: optimizează condițiile de lucru pentru scule și piese, îmbunătățind finisajul și extinzând durata de viață a sculelor așchietoare.
• Păpușă mobilă: echipată cu pinolă de 62 mm, cursă de 80 mm și con MK4, asigură sprijinul stabil al pieselor și crește precizia prelucrării.

Precizie și eficiență în lucru

Strungul industrial CK350x500 se remarcă prin precizia ridicată oferită de controlul Siemens Sinumerik 808D și sistemele opționale Sinumerik 828D și Fanuc Oi-TF. Acestea permit programarea facilă a operațiilor complexe, precum filetarea, canelarea sau găurirea. Avansurile pe axele Z/X de 10000/8000 mm/min și plaja de turații a arborelui de 200-4000 rot/min asigură precizie și repetabilitate. Construcția compactă și motorul de 7,5 kW permit funcționarea eficientă atât în producția de serie, cât și în cea unicat.

Aplicații

Strungul CNC CK350x500 este destinat unităților de producție mici și medii, oferind versatilitate și precizie în prelucrarea metalelor.

• Industria auto: producția componentelor precise, precum bucșe, arbori sau elemente de transmisie.
• Mașini și utilaje: prelucrarea pieselor de dimensiuni medii care necesită acuratețe ridicată.
• Producție de serie: flexibilitate pentru loturi mari și piese unicat.
• Industria medicală: strunjirea componentelor de precizie, precum implanturi sau instrumente chirurgicale.
• Industria electrotehnică: prelucrarea componentelor cu forme complexe, precum carcase sau arbori de motoare.

Mașina oferă o soluție compactă și performantă pentru prelucrarea metalelor.

Parametri tehnici – CK350x500

Echipare standard

• Control Siemens Sinumerik 808 în limba poloneză
• Mandrină hidraulică de strung cu 3 bacuri
• Cap revolver cu 12 poziții
• Set complet de bacuri moi
• Sistem de răcire
• Sistem de ungere automată a transmisiei și ghidajelor
• Iluminare cu halogen 24V
• Manual în limba poloneză
• Declarație de conformitate CE

Echipare opțională

• Control Sinumerik 828
• Transportor de așchii cu bandă
• Preluare piesă
• Scule antrenate

Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Strungurile CNC CORMAK 350x500 sunt echipate cu sisteme profesionale de comandă de la producători recunoscuți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la diverse cerințe de producție, de la operații simple la procese complexe de prelucrare.

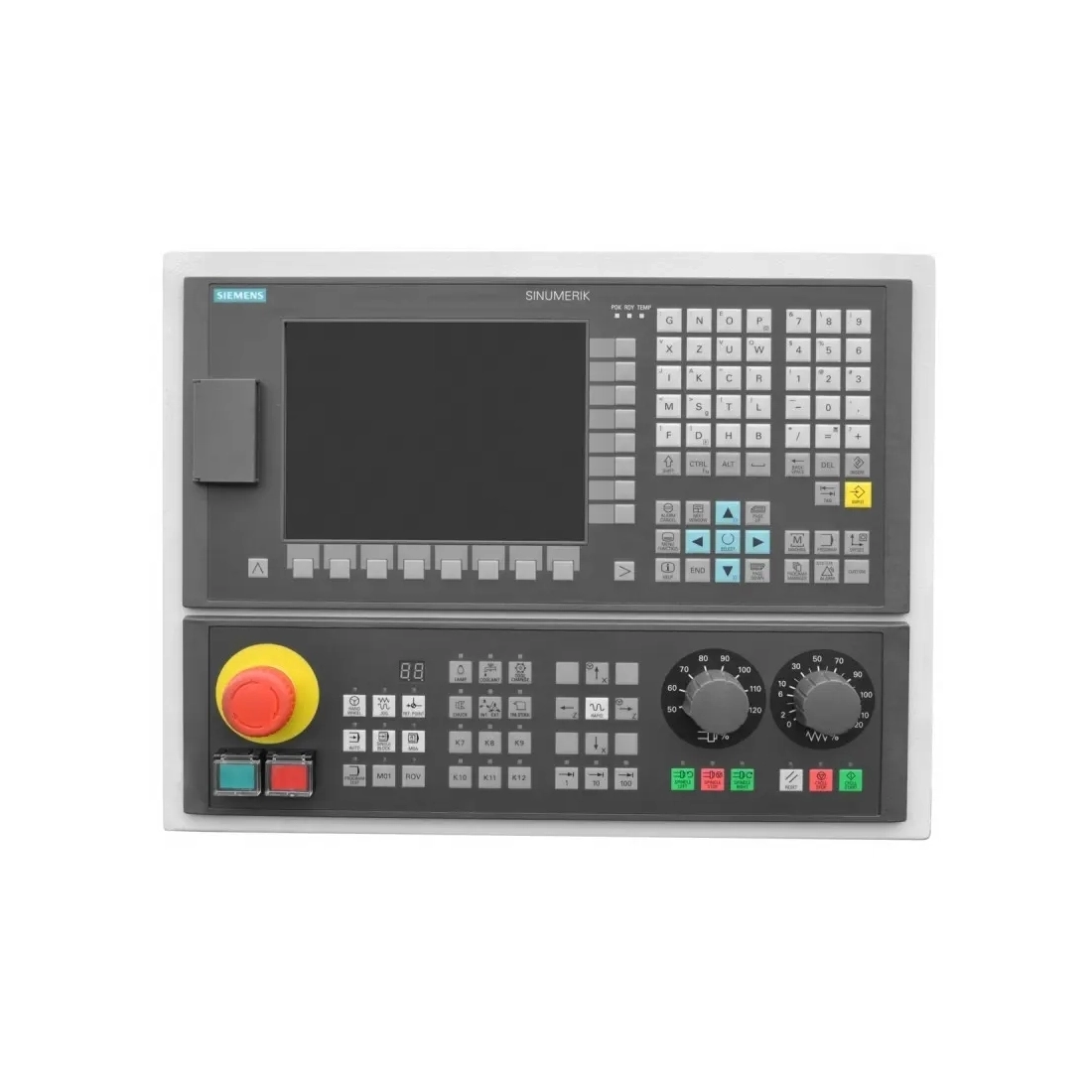

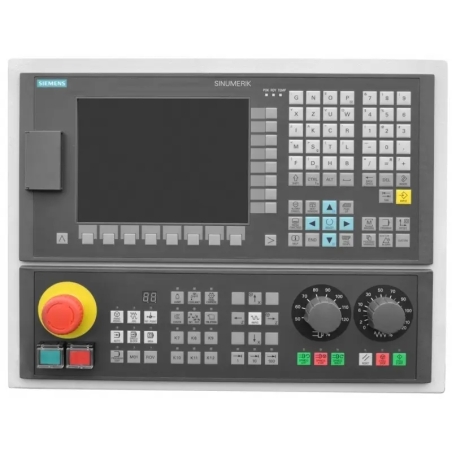

Siemens Sinumerik 808D – comandă CNC compactă

Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii.

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de instruire.
• Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
• Compatibilitate: dedicată mașinilor cu cerințe standard și integrării facile a servoacționărilor SIEMENS.
• Consum redus de energie: potrivită pentru utilizatorii aflați la început în operarea sistemelor CNC.

Sistemele SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: ușor de folosit, potrivită pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcție rezistentă la condiții industriale dificile.
• Eficiență: dedicată aplicațiilor de bază de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrări dinamice și rularea ciclurilor complexe.
• Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: optimizarea traseelor sculei și posibilitatea extinderii cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: fiabilitate în producția de serie și în regim de lucru îndelungat.
• Cicluri avansate de strunjire: potrivit pentru operații precise de așchiere, precum filetarea și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.
