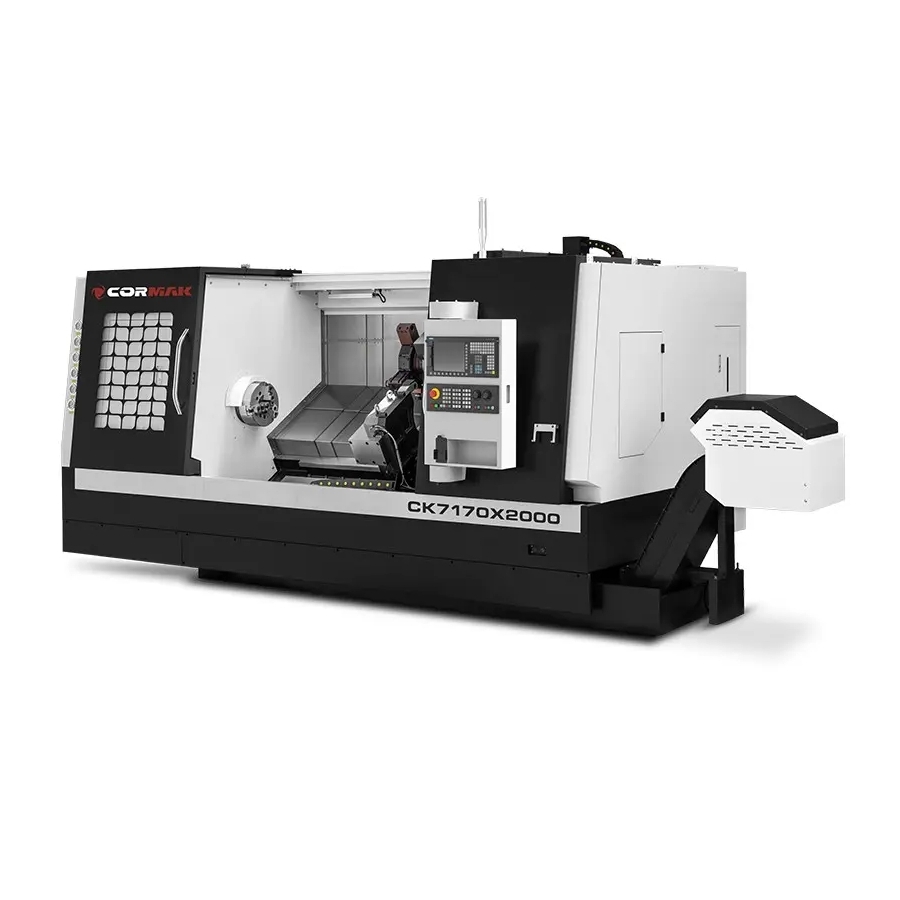

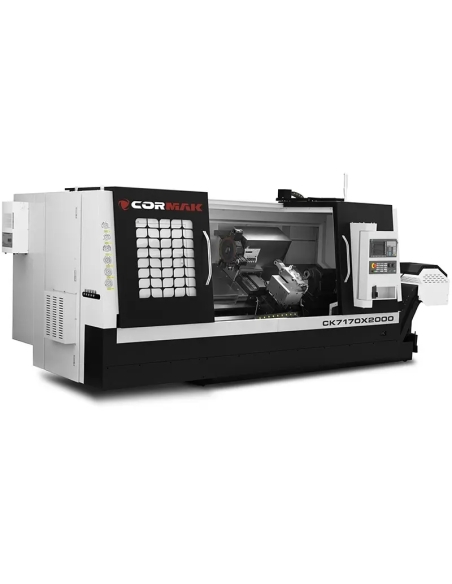

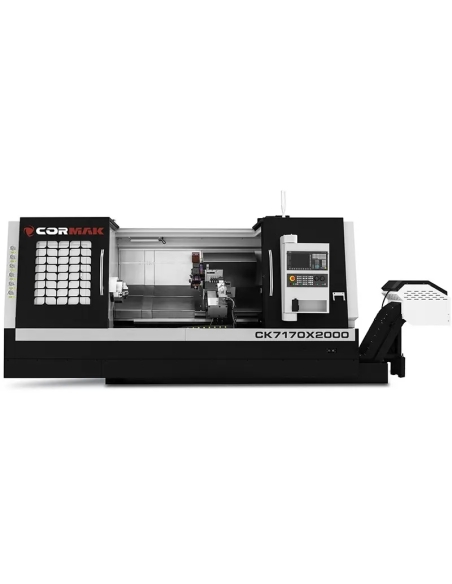

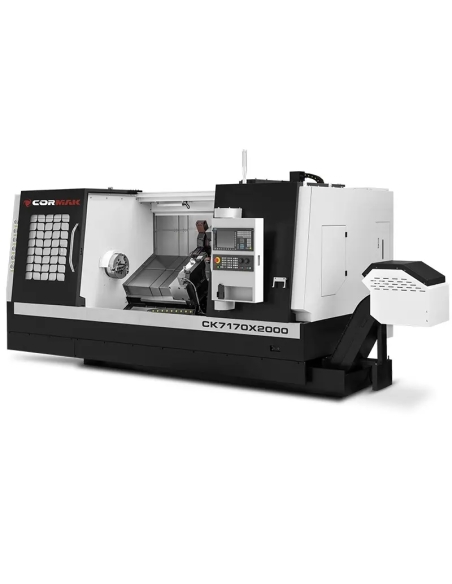

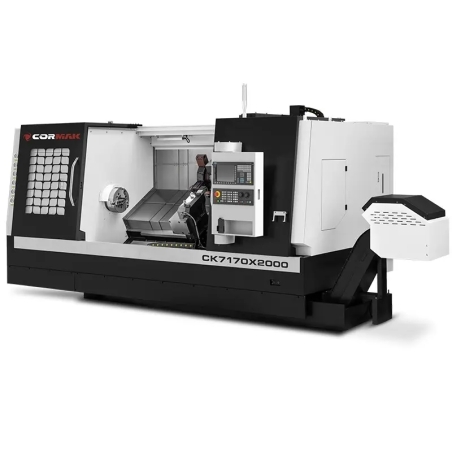

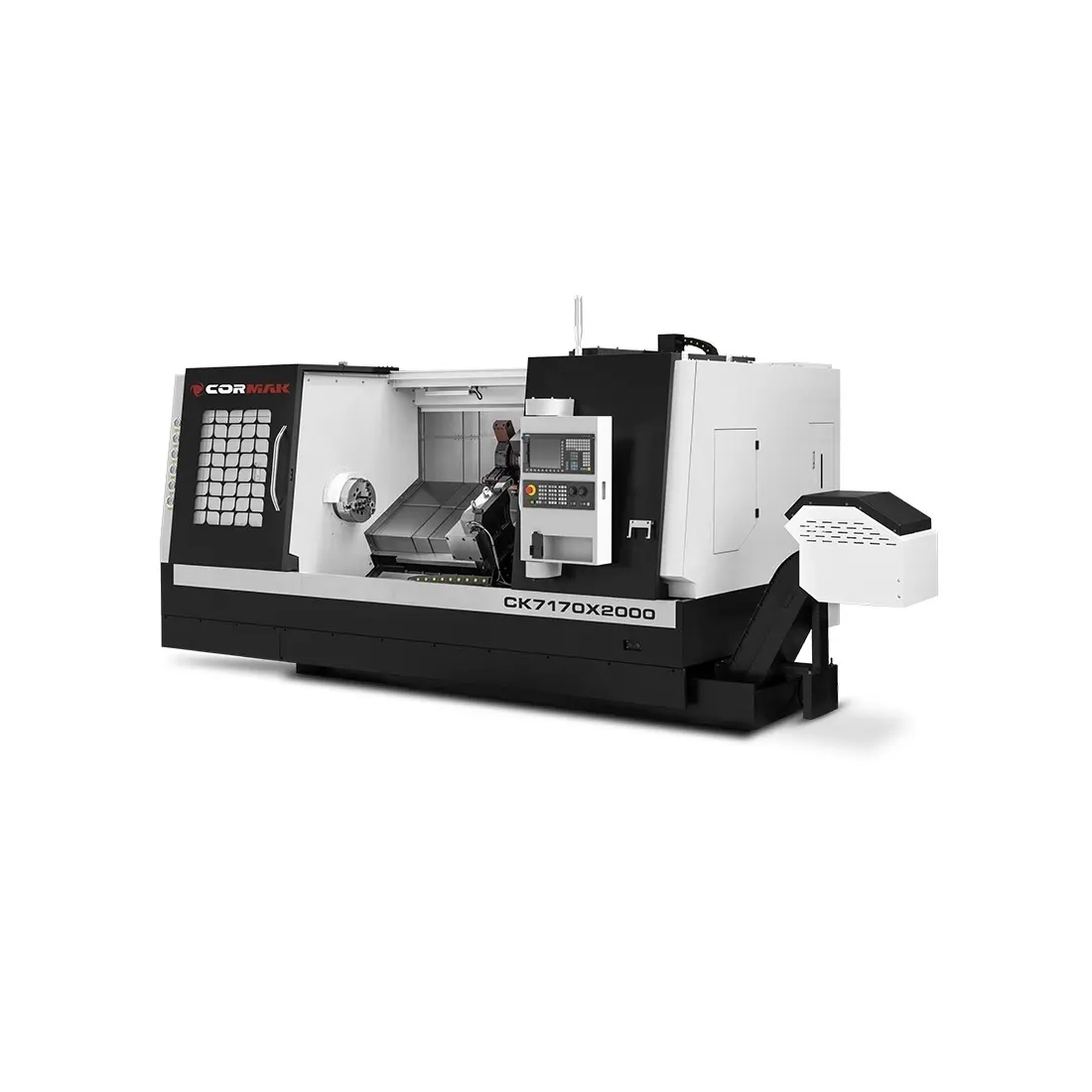

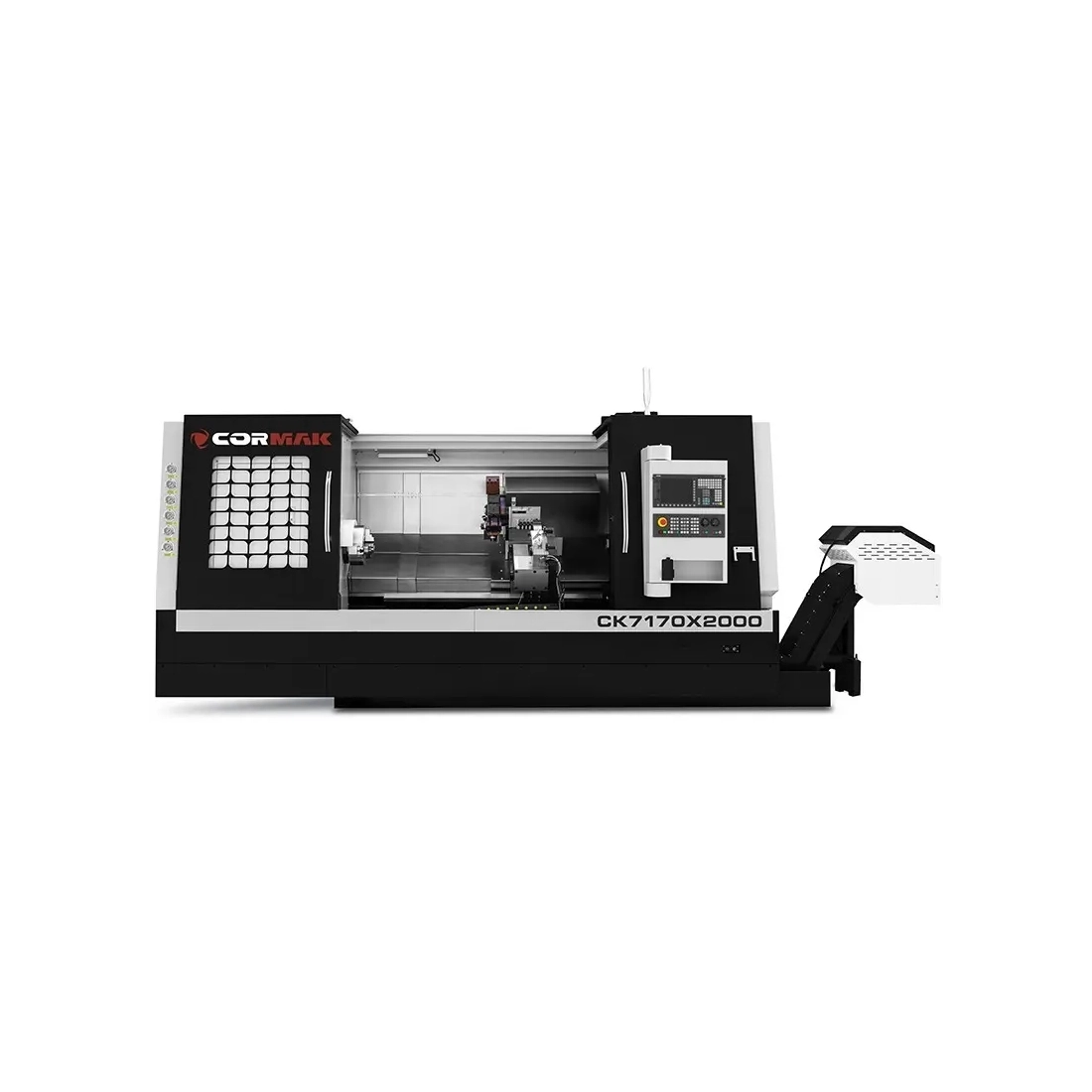

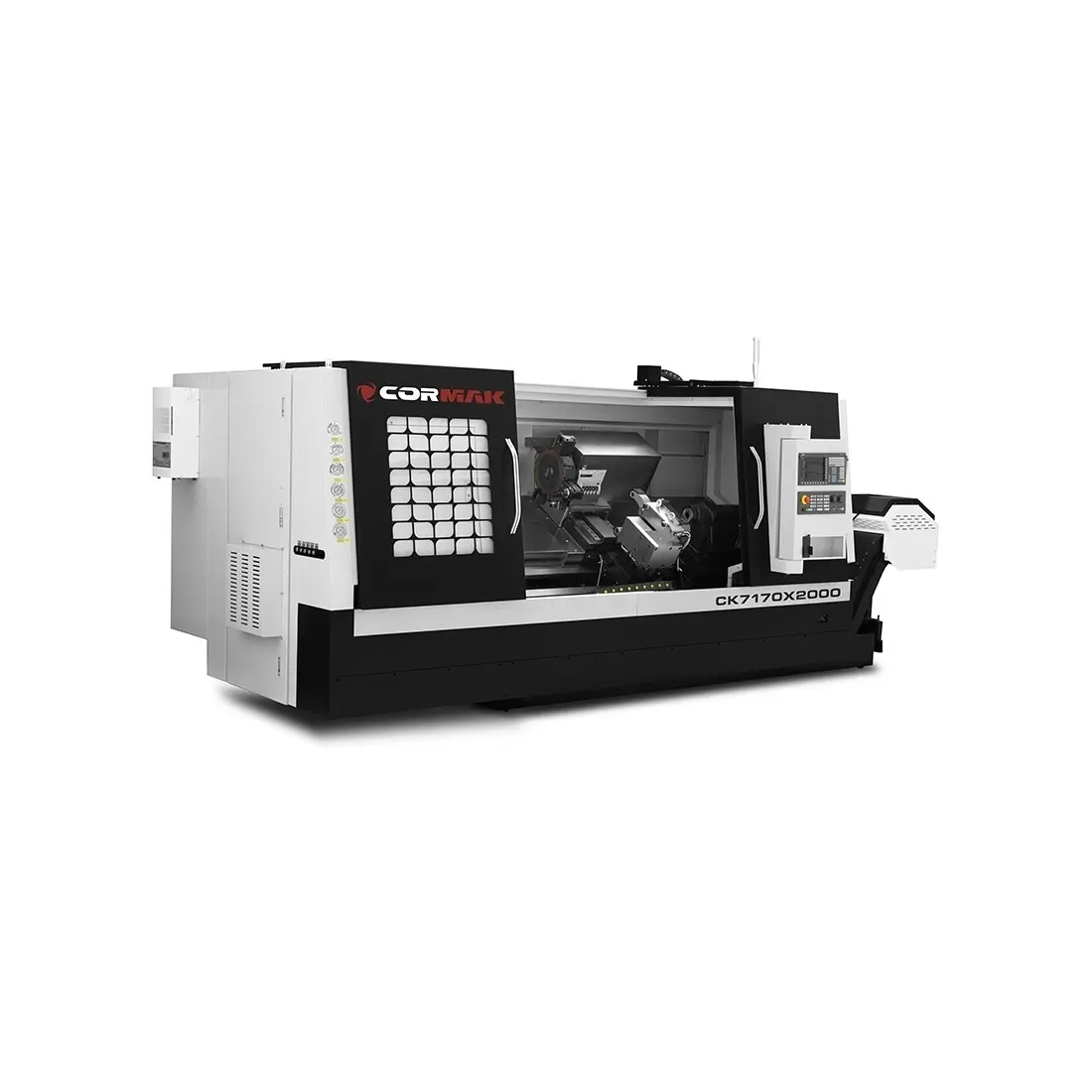

Strung CNC cu dispozitiv hidraulic și 12 unelte CORMAK CK7170X3000, Siemens Sinumerik 808D

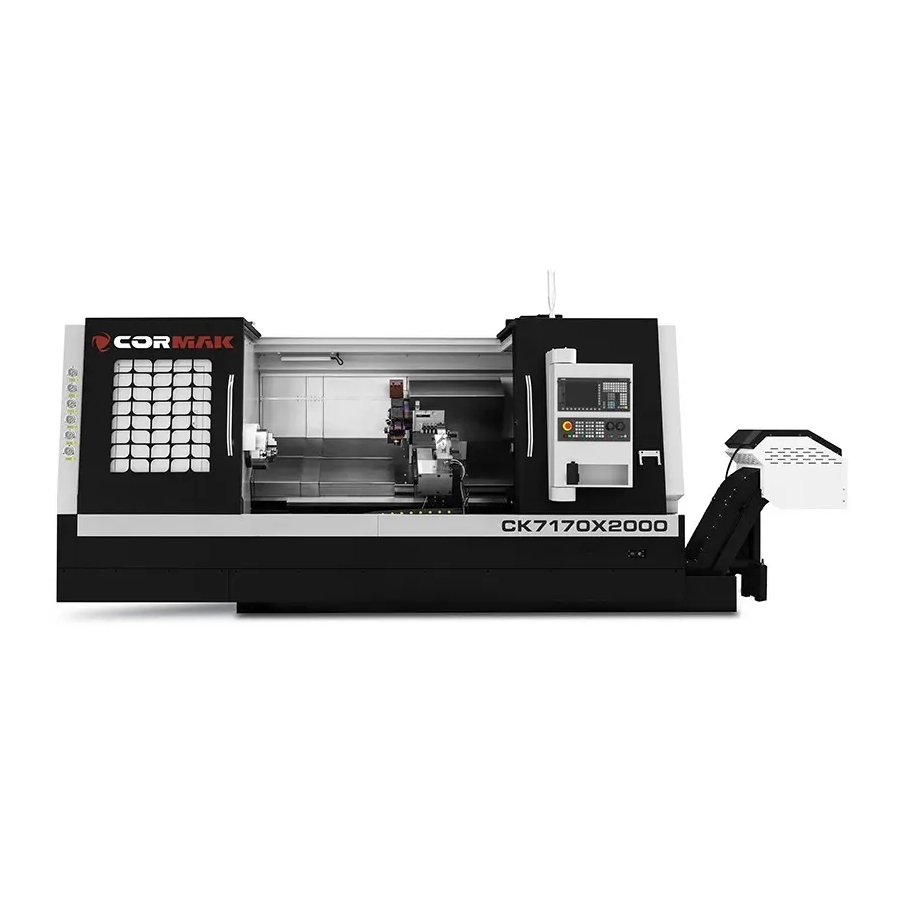

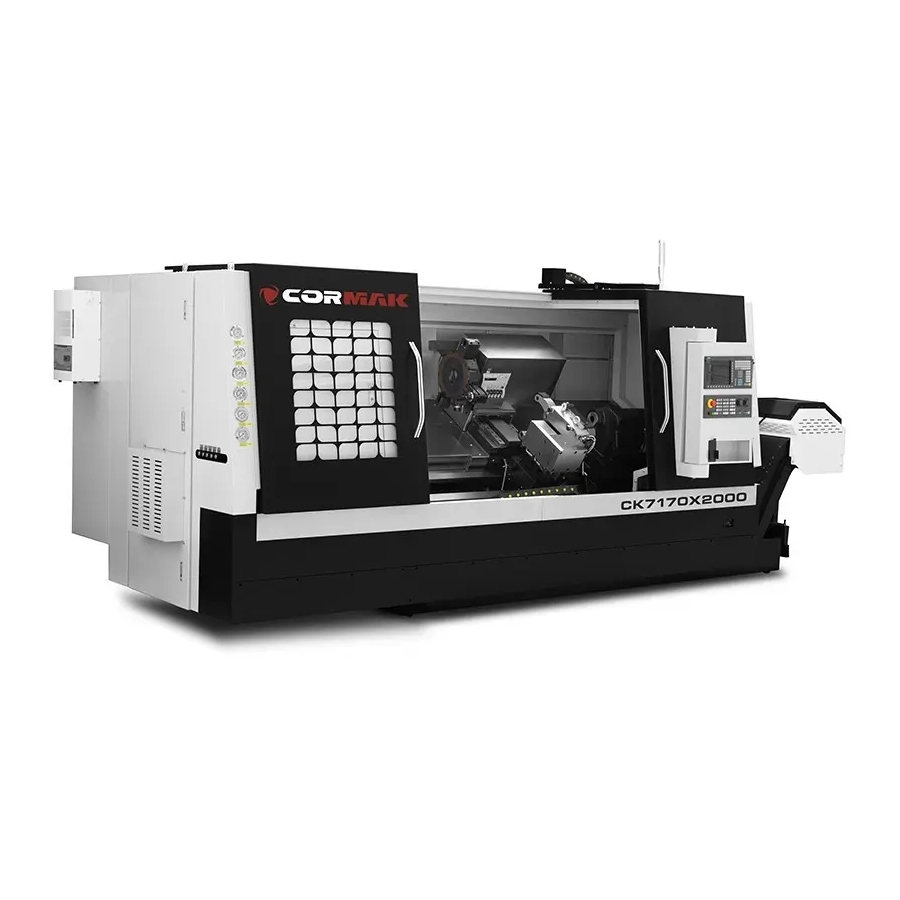

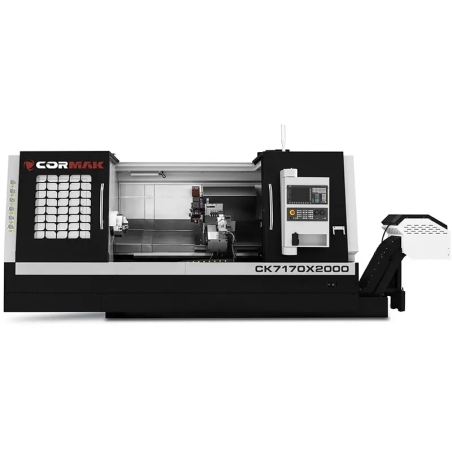

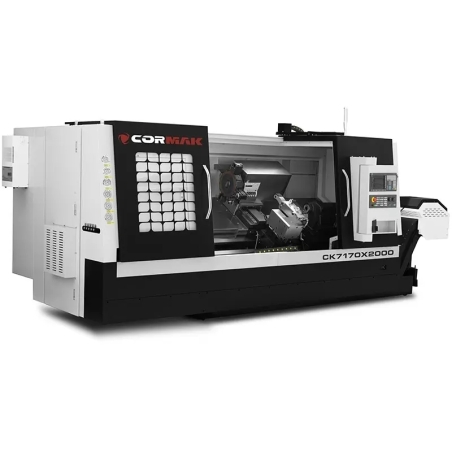

Strungul CNC cu pat înclinat CK7170 x3000 este o mașină numerică avansată, proiectată pentru prelucrarea precisă a metalului în medii industriale solicitante. Echipat cu cap de scule BMT 45 cu opțiune de scule antrenate, precum și cu componente de la Siemens și Schneider, oferă fiabilitate, randament ridicat și versatilitate atât în producția de serie, cât și în cea de unicat.

Principalele avantaje ale strungului CNC CK7170 x3000

Strungul CNC CK7170 x3000 este o soluție dedicată unităților de producție profesioniste care au nevoie de echipamente sigure pentru prelucrarea de precizie a pieselor mari și cu geometrii complexe. Mașina îmbină tehnologii moderne de așchiere, o construcție robustă și comandă CNC avansată, oferind precizie, durabilitate și flexibilitate. Dotarea cu un cap de scule BMT 45 cu 12 poziții și opțiune de scule antrenate, ghidaje liniare și posibilitatea de configurare cu sisteme de comandă avansate permite realizarea operațiilor de strunjire, frezare și găurire.

• Precizie maximă de prelucrare: acuratețea de poziționare pe axele X/Z la nivelul 0,001 mm asigură calitatea pieselor, inclusiv pentru forme complicate și materiale dificile.
• Productivitate ridicată: motorul arborelui principal Siemens de 11 kW, cu opțiune de 15 kW, și turația de până la 2500 rpm permit prelucrarea rapidă a materialelor precum oțelul, aluminiul și aliajele metalice.
• Versatilitate în utilizare: permite strunjirea pieselor cu lungimea maximă de 3000 mm și diametrul peste pat de până la 700 mm.
• Cap de scule avansat: capul BMT 45 cu 12 poziții și opțiune de scule antrenate permite operații de frezare și găurire.
• Operare intuitivă: comanda Siemens Sinumerik 808D în limba poloneză oferă o interfață simplă, programare rapidă și compatibilitate cu sisteme CAD/CAM.
• Construcție durabilă: patul înclinat și ghidajele liniare oferă rigiditate ridicată, reduc vibrațiile și asigură stabilitatea în timpul prelucrării intensive.
• Răcire și ungere: sistemul automat de ungere, circuitul de răcire și climatizarea dulapului electric reduc uzura componentelor esențiale.
• Siguranță și conformitate: carcasa completă, conformă CE, asigură protecția operatorilor și respectarea standardelor europene.
• Flexibilitate de configurare: opțiunile includ scule antrenate și comenzile avansate Siemens Sinumerik 828D sau Fanuc Oi-TF.
• Optimizarea proceselor: portul USB permite importul și exportul rapid al programelor.

Construcția și tehnologia strungului industrial

Strungul CNC pentru metal CK7170 x3000 a fost proiectat pentru fiabilitate și precizie în condiții industriale grele. Utilizarea componentelor precum acționările Siemens și elementele Schneider asigură stabilitatea în funcționare și o durată de utilizare îndelungată.

Construcția patului înclinat

Patul înclinat, cu un unghi de înclinare optimizat, împreună cu ghidajele liniare, oferă o rigiditate ridicată și minimizează vibrațiile în timpul prelucrării. Această construcție permite menținerea preciziei inclusiv la sarcini mari și în cicluri intensive de producție.

Arborele principal și antrenarea

Arborele principal cu alezaj de 72 mm și motorul Siemens de 11 kW, cu opțiune de 15 kW, permit prelucrarea eficientă a pieselor cu forme și materiale variate.

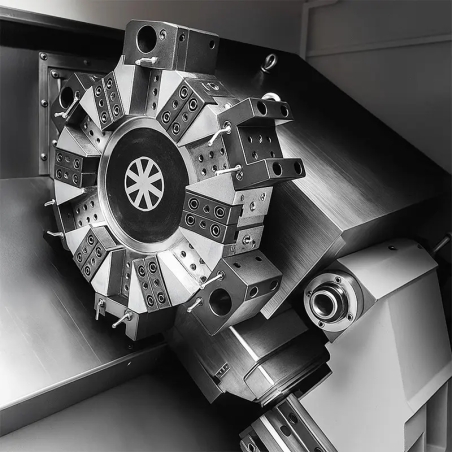

Cap de scule BMT 45

Capul de scule BMT 45 cu 12 poziții și opțiune de scule antrenate permite realizarea operațiilor complexe, precum frezarea și găurirea, extinzând versatilitatea utilajului.

Sistem de comandă

Strungul este echipat cu comanda Siemens Sinumerik 808D în limba poloneză, care oferă o interfață intuitivă, programare rapidă și compatibilitate cu software CAD/CAM, facilitând integrarea în procese moderne de producție.

Sistem de răcire și ungere

Sistemul integrat de răcire, ungerea automată a angrenajelor și ghidajelor, precum și climatizarea dulapului de comandă asigură funcționarea fluentă și reduc uzura componentelor.

Precizie și eficiență în lucru

Strungul industrial CK7170 x3000 asigură o acuratețe de poziționare de 0,001 mm. Servomotoarele Siemens, universalul hidraulic cu 3 bacuri și diametrul de 305 mm, precum și contrapunctul hidraulic cu manșon Ø90 mm și cursa 140 mm asigură stabilitate și repetabilitate. Turația arborelui de 2500 rpm și opțiunea de scule antrenate permit realizarea operațiilor de strunjire a filetelor, canelare, găurire și frezare.

Aplicații și utilizări industriale

Strungurile CNC pentru metal, precum modelul CK7170 x3000, sunt utilizate în mai multe ramuri industriale:

• Industria auto: producția componentelor de precizie, precum arbori, bucșe, roți dințate și elemente ale transmisiei.
• Industria aeronautică: prelucrarea pieselor din aliaje ușoare și materiale cu rezistență ridicată, folosite în structuri aeronautice.
• Industria constructoare de mașini: fabricarea pieselor pentru utilaje, scule, matrițe de injecție și alte componente de înaltă precizie.
• Serie și prototipuri: prelucrarea seriilor mari și a proiectelor prototip unicat, inclusiv a pieselor de dimensiuni mari.

Mașina este destinată unităților de producție care prelucrează cu precizie metalul în aplicații variate, în special în proiecte de mari dimensiuni.

Echipare standard

• Comandă SINUMERIK 808D în limba poloneză
• Ghidaje liniare cu rigiditate și durabilitate ridicate

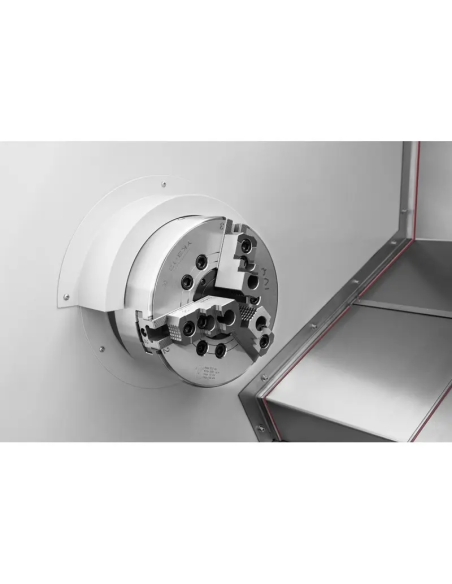

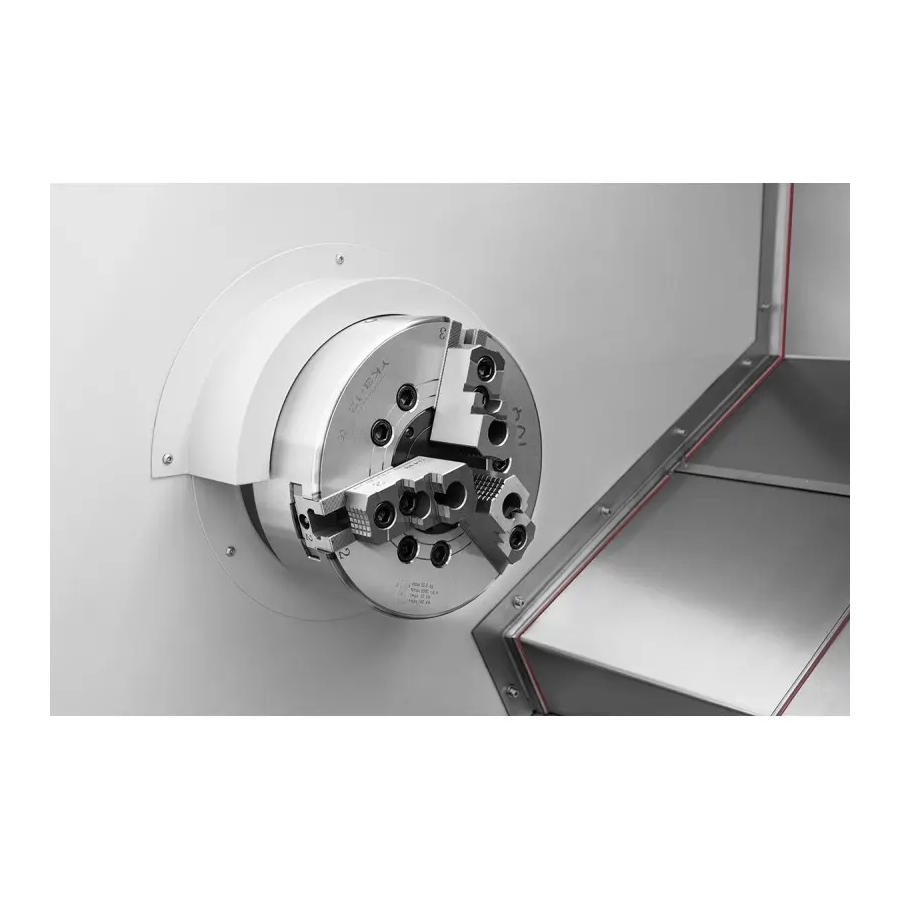

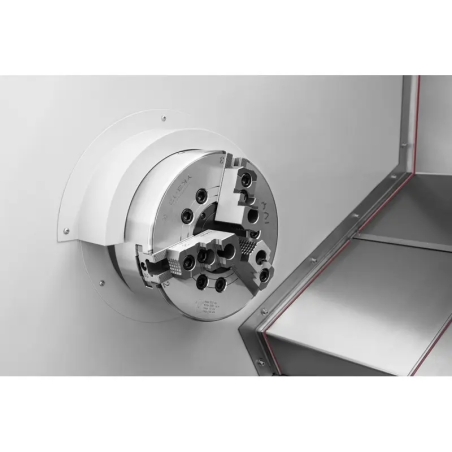

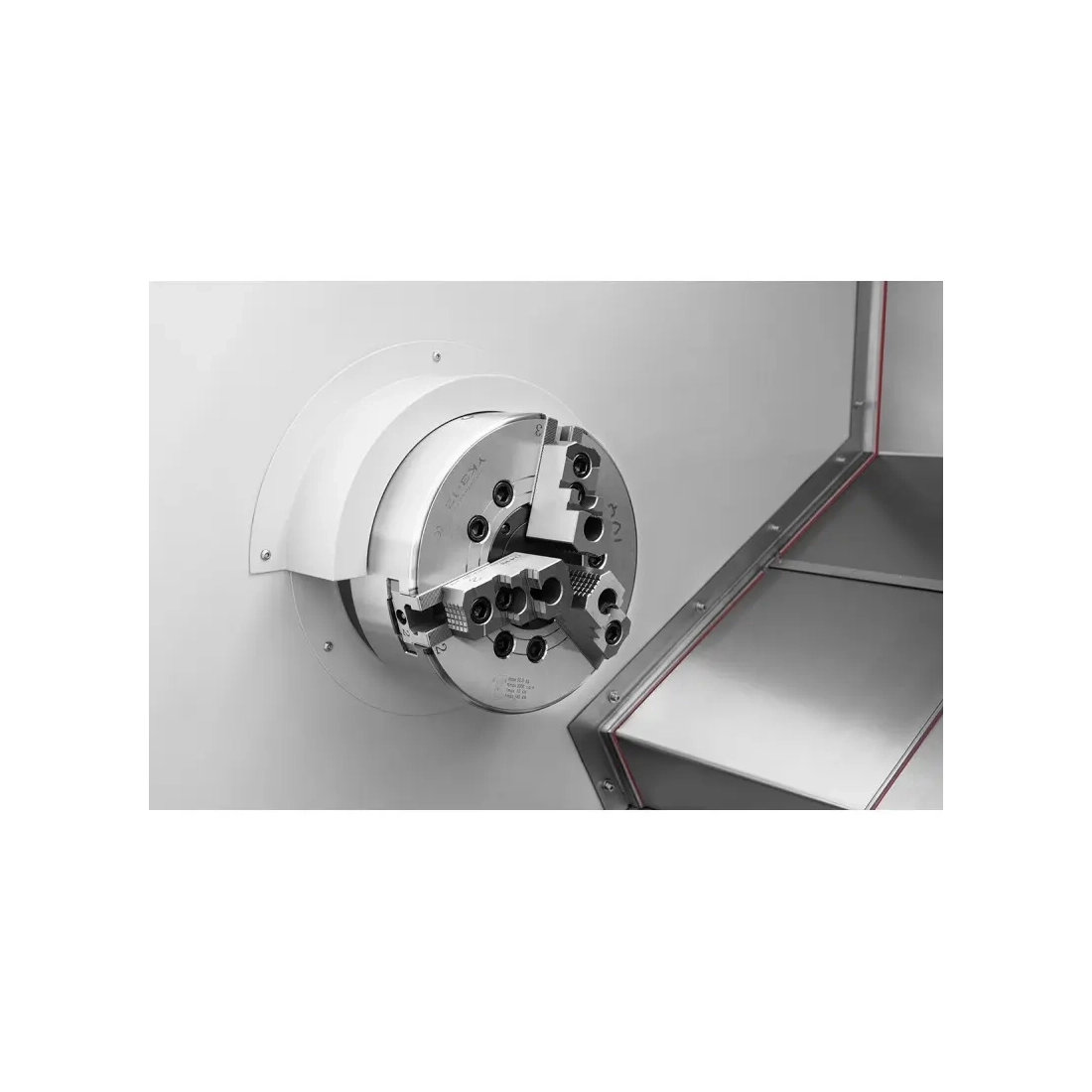

• Universal hidraulic cu 3 bacuri, Ø305 mm
• Set de bacuri moi

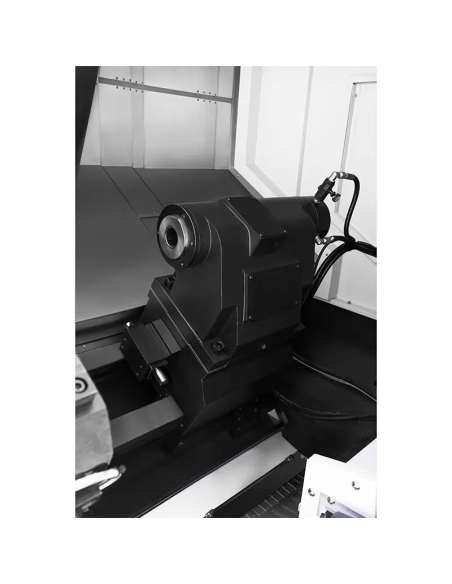

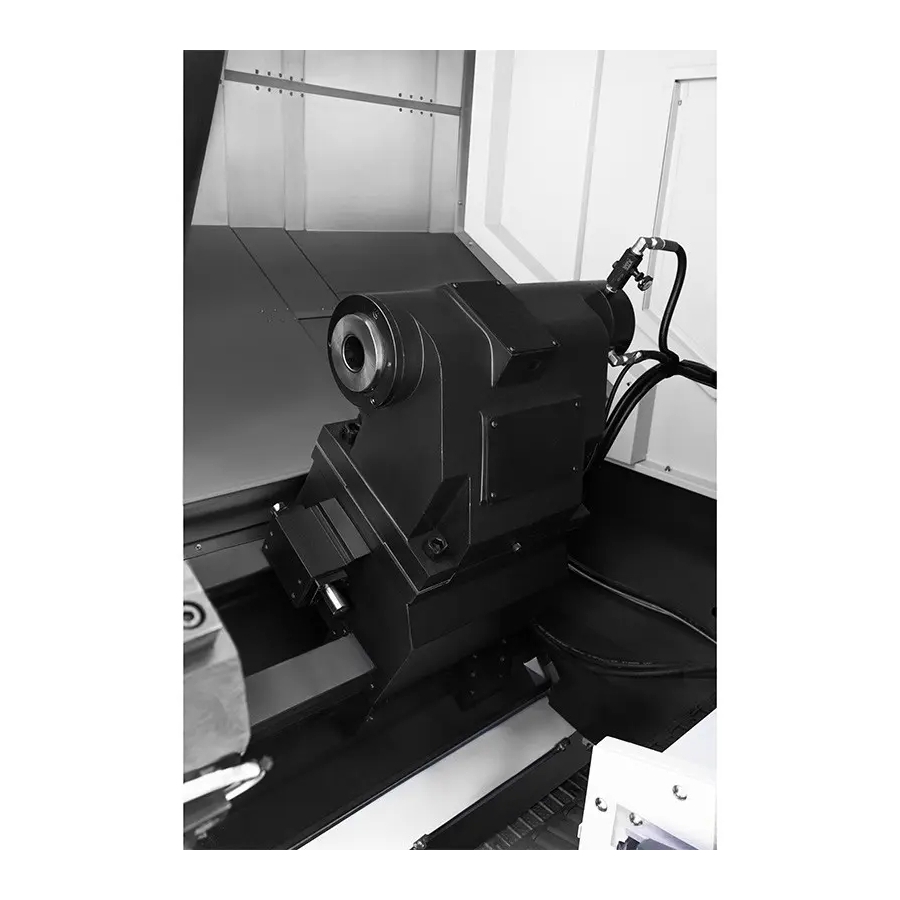

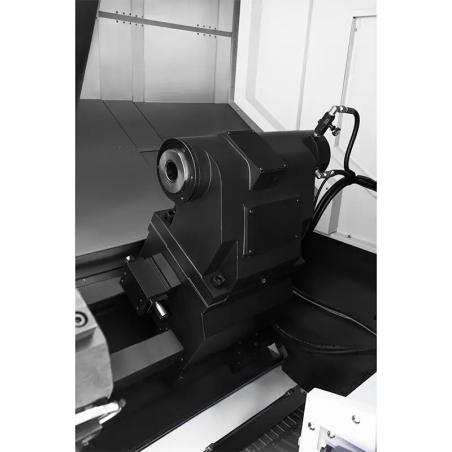

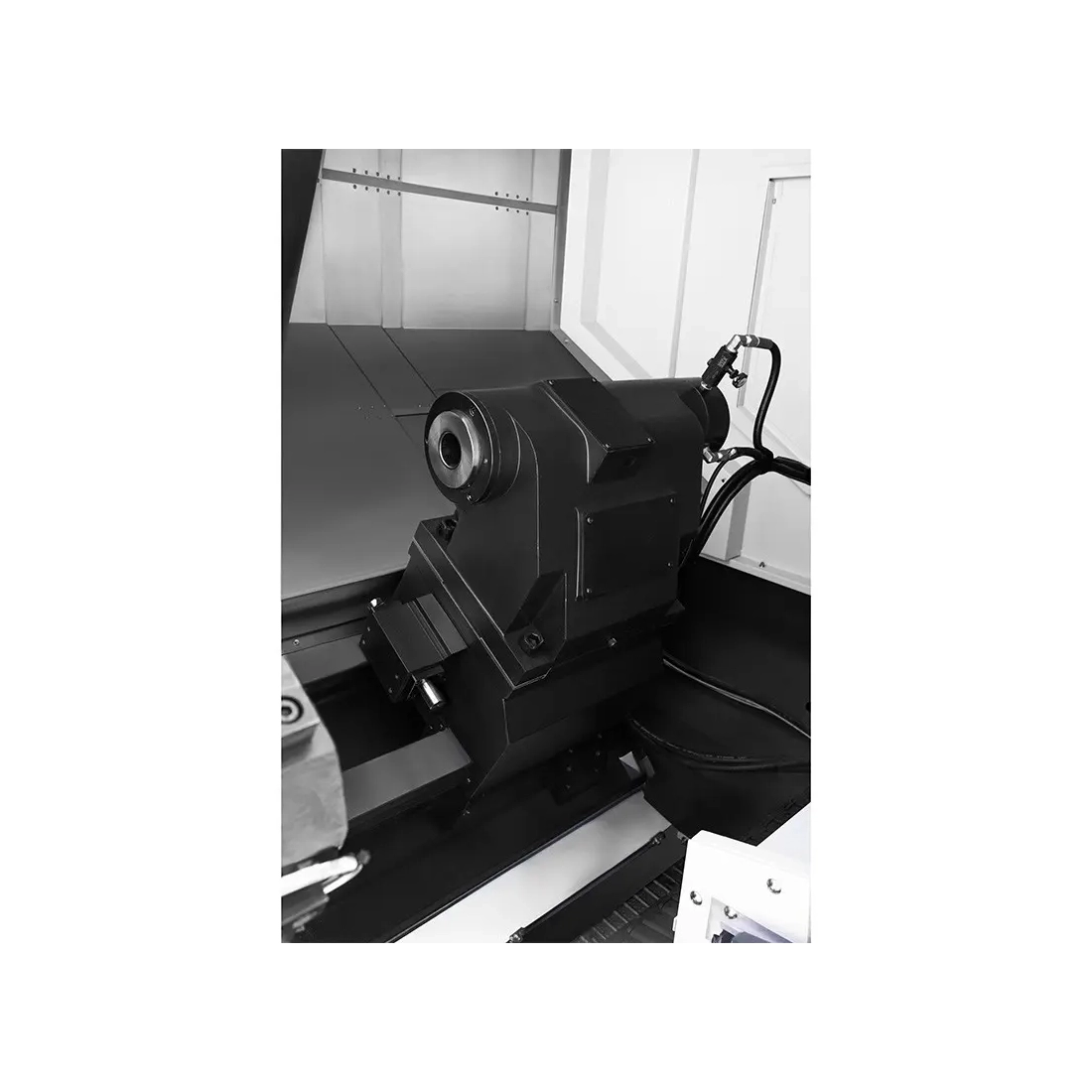

• Contrapunct comandat hidraulic, cu manșon Ø90 mm și cursa 140 mm
• Sistem de răcire și ungere automată a angrenajelor și ghidajelor
• Climatizare pentru dulapul de comandă
• Recipient pentru așchii
• Port USB pentru importul și exportul rapid al programelor
• Set de scule de service inclus
• Carcasă completă, conformă cu normele CE

Echipare opțională

• Lunetă hidraulică: Ø40 x 250 mm
• Scule antrenate
• Comandă Siemens Sinumerik 828D sau Fanuc Oi-TF

Parametri tehnici – CK7170X3000

Sisteme de comandă CNC Siemens și Fanuc

Strungurile CNC CK7170X3000 pot utiliza sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru cerințe variate de producție, de la operații simple la procese complexe de prelucrare.

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC compactă, dedicată strungurilor și frezelor din clasa de bază. Caracteristicile principale includ:

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de învățare pentru operatori.
• Fiabilitate ridicată: construcția robustă și rezistența la praf și umiditate asigură stabilitatea în condiții dificile de atelier.
• Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a acționărilor servo SIEMENS.
• Eficiență energetică: consum redus de energie.

Strungul CNC CK7170X3000 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare facilă.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: este ușor de utilizat și potrivită pentru ateliere mai mici și utilizatori aflați la început.
• Fiabilitate: construcție rezistentă la condiții industriale dificile.
• Utilizare: dedicată aplicațiilor de bază de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
• Integrare CAD/CAM: facilitează utilizarea împreună cu software-ul de proiectare.
• Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate de strunjire: permite operații de așchiere de precizie, precum strunjirea filetelor și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.
