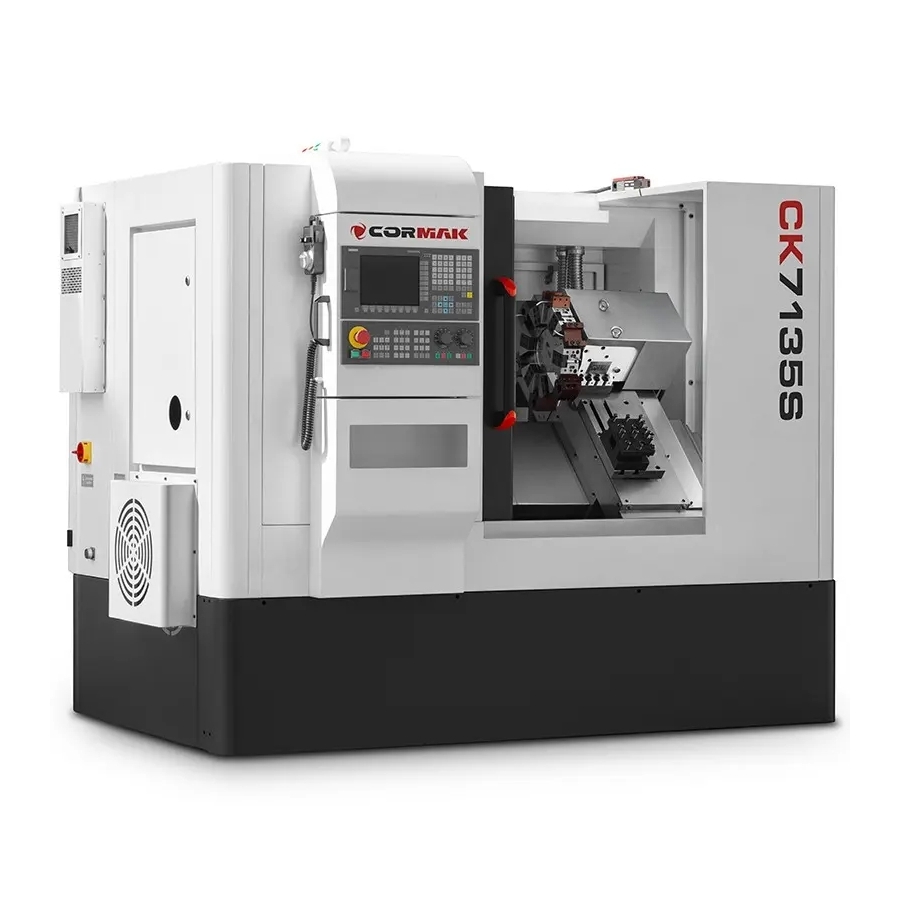

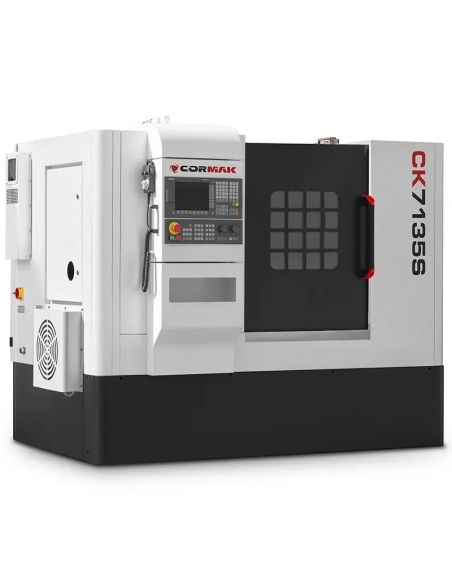

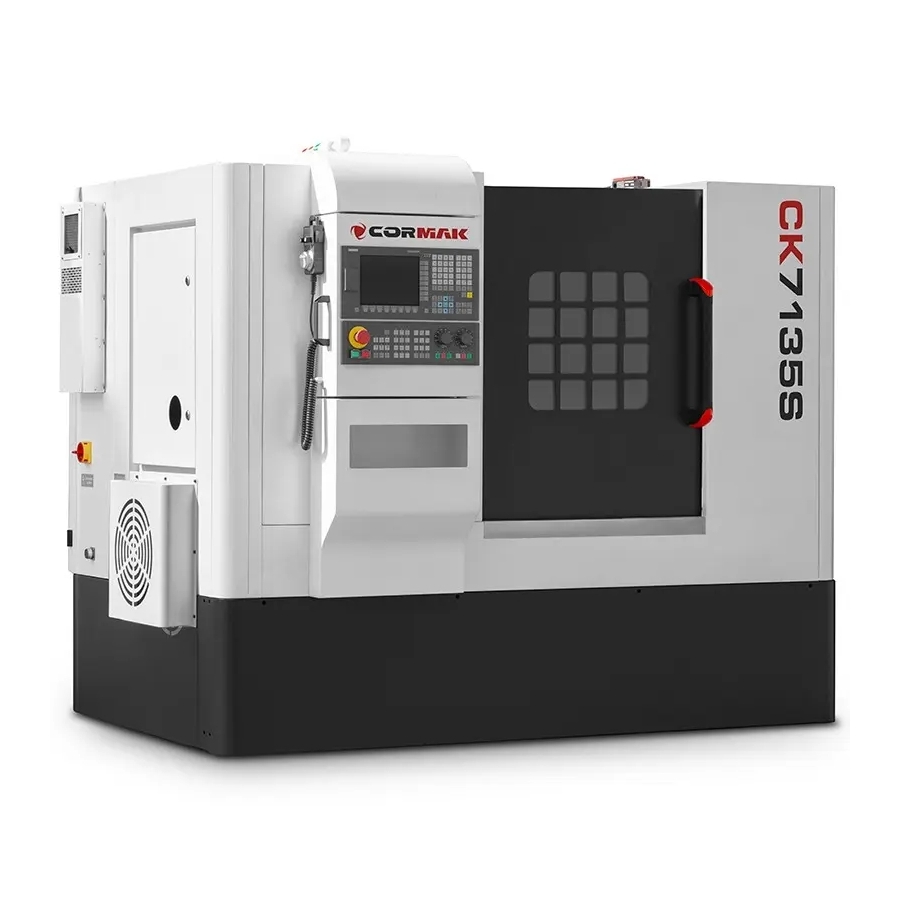

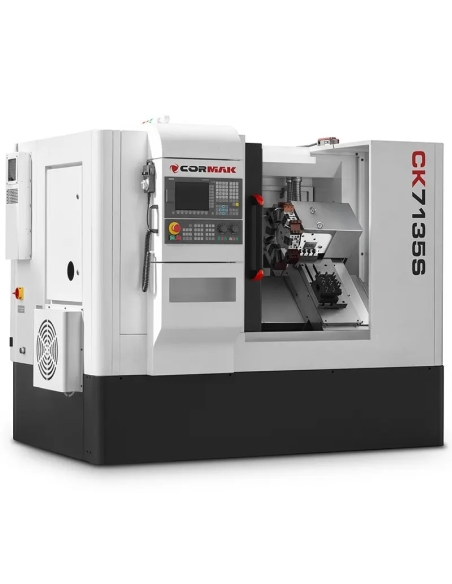

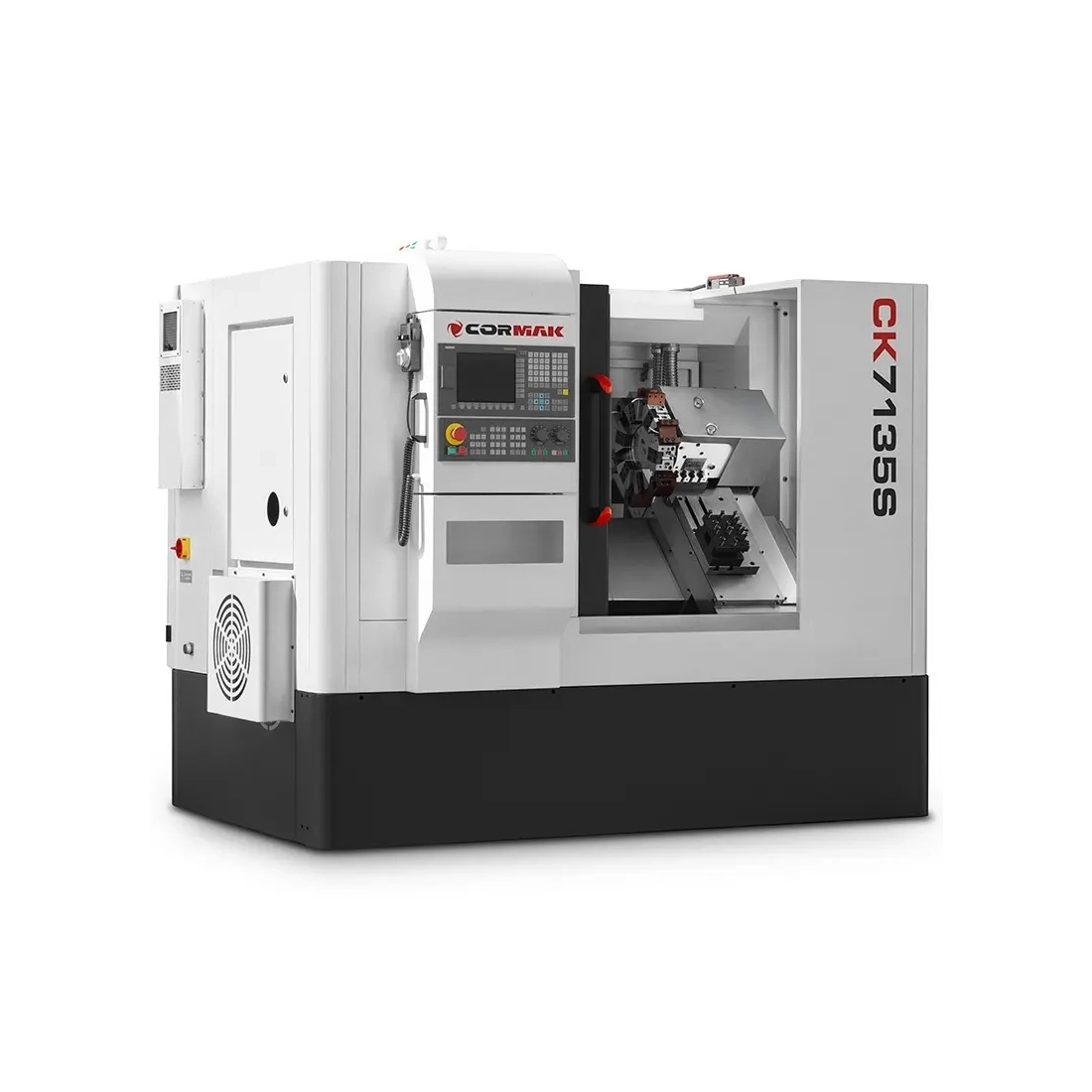

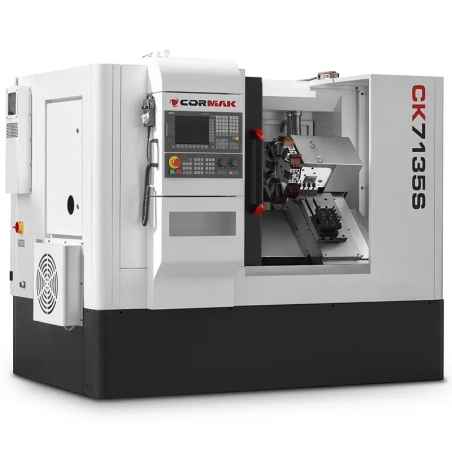

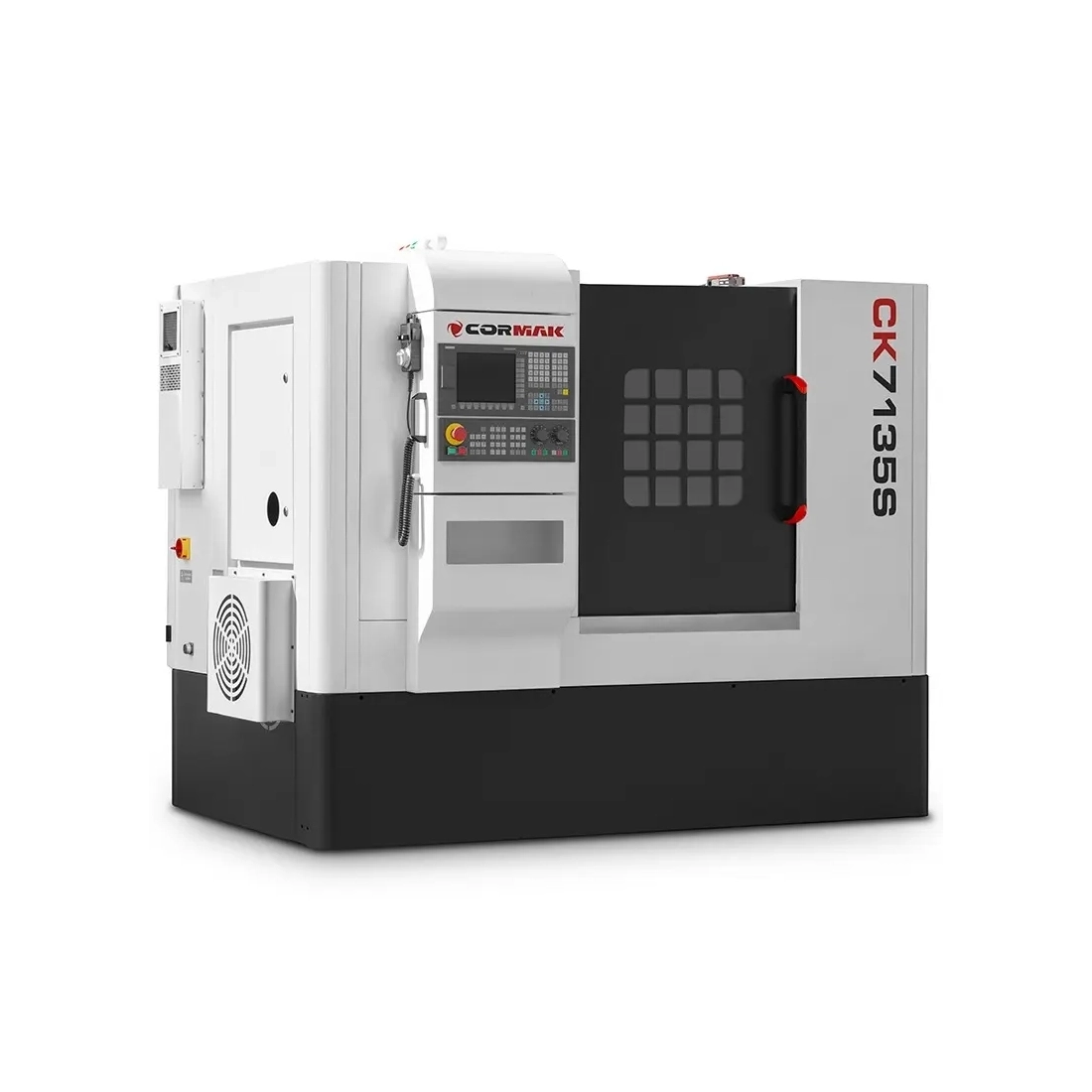

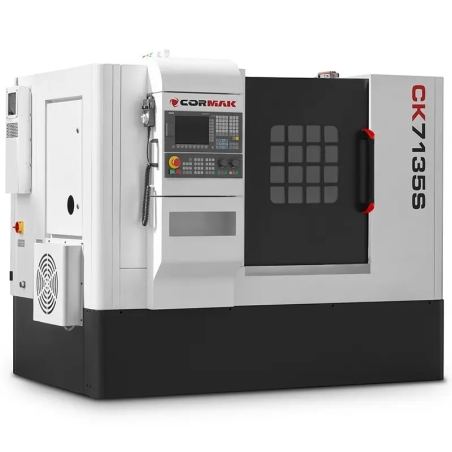

Strung CNC cu pat înclinat CORMAK CK7135A

Strungul CNC CORMAK CK7135A cu batiu înclinat este o mașină cu comandă numerică proiectată pentru prelucrarea precisă a metalului în medii industriale. Echiparea cu sistemul de control Siemens Sinumerik 808D și ghidaje liniare HIWIN asigură repetabilitate ridicată, productivitate și fiabilitate atât în producția de serie, cât și în lucrările individuale.

Principalele avantaje ale strungului CNC CK7135A

Strungul CNC CK7135A este destinat atelierelor și unităților de producție care necesită prelucrarea precisă și eficientă a pieselor de dimensiuni medii. Mașina combină tehnologiile moderne de așchiere, construcția robustă și controlul CNC intuitiv. Portscula tip linie, acționările servo Siemens, ghidajele liniare HIWIN și universalul hidraulic permit realizarea unui spectru larg de operații. Șuruburile cu bile și protecțiile telescopice pentru ghidaje contribuie la obținerea unei repetabilități de poziționare de 0,006 mm.

• Precizie de prelucrare excepțională: repetabilitatea de poziționare a axelor X/Z de 0,006 mm asigură o calitate excelentă a pieselor, depășind strungurile CNC standard cu precizie de 0,01 mm.
• Productivitate ridicată: portscula tip linie reduce timpul de prelucrare chiar și cu 25%, eliminând necesitatea retragerilor în poziție de siguranță.
• Versatilitate în utilizare: diametrul maxim de strunjire de 400 mm și distanța între vârfuri de 400 mm permit prelucrarea unei game variate de piese.
• Mișcări fluide ale sculei: acționările servo Siemens asigură deplasări precise și dinamice, reducând erorile și îmbunătățind finisajul suprafeței.
• Operare intuitivă: controlul Siemens Sinumerik 808D în limba poloneză oferă o interfață grafică simplă, programare rapidă și compatibilitate cu sisteme CAD/CAM.
• Construcție durabilă: batiul înclinat la 45° și ghidajele liniare HIWIN asigură rigiditate ridicată, reduc vibrațiile și mențin stabilitatea în timpul prelucrării intensive.
• Siguranță și confort: iluminarea cu halogen 24V îmbunătățește vizibilitatea zonei de lucru, iar carenarea completă conformă CE asigură protecția operatorilor.
• Flexibilitate de configurare: sunt disponibile opțiuni precum controlul Siemens Sinumerik 828D, Fanuc sau GSK, alimentatorul de bară și transportorul de așchii.

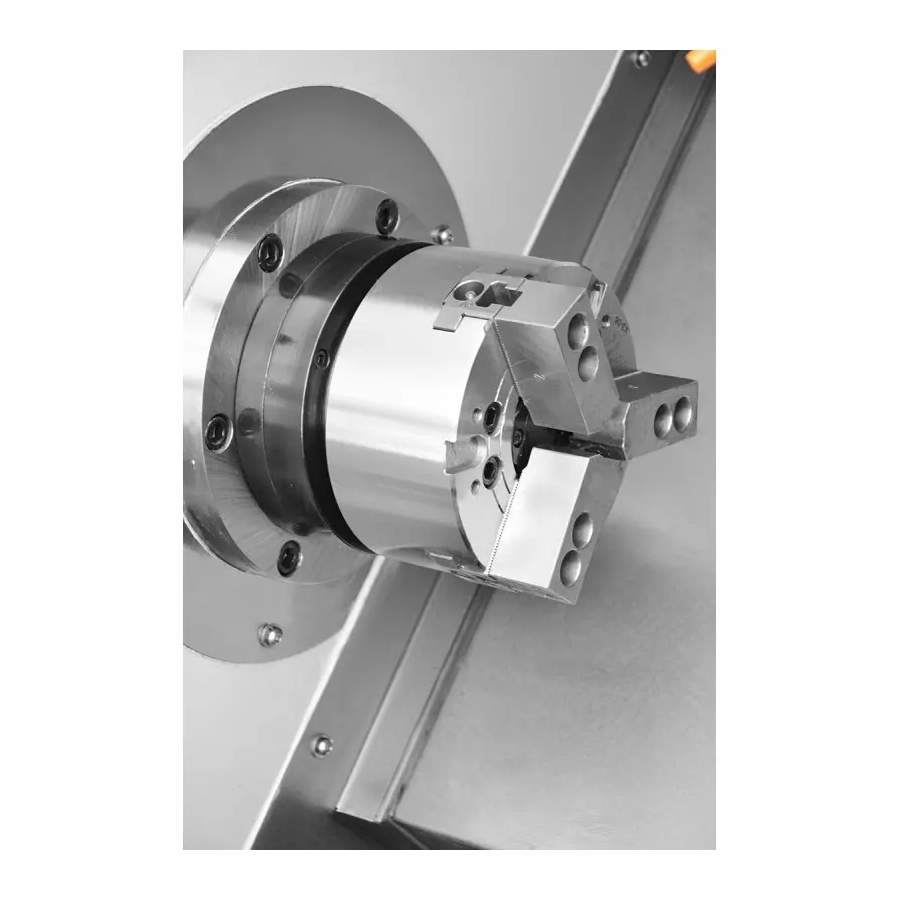

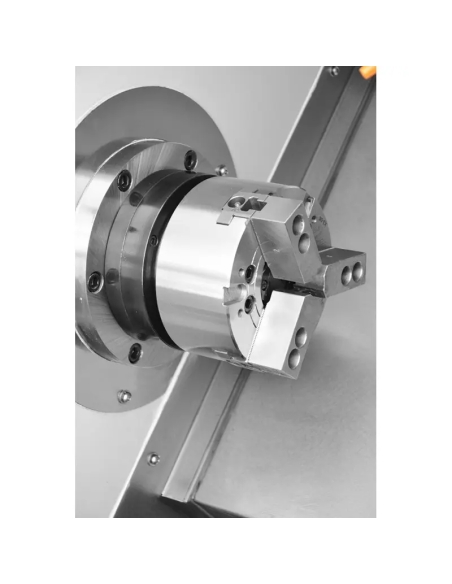

• Optimizarea proceselor: universalul hidraulic cu 3 bacuri și setul de bacuri moi cresc flexibilitatea prinderii și accelerează pregătirea pentru prelucrare.

Construcția și tehnologia strungului industrial

Strungul CNC pentru metal CK7135A a fost proiectat pentru fiabilitate și precizie în condiții industriale solicitante. Utilizarea acționărilor Siemens și a ghidajelor HIWIN asigură stabilitate în funcționare și durabilitatea mașinii.

Construcția batiului înclinat

Batiul înclinat la 45° și ghidajele liniare HIWIN oferă rigiditate structurală, minimizând vibrațiile în timpul prelucrării. Protecțiile telescopice protejează ghidajele împotriva impurităților.

Arborele principal și antrenarea

Arborele principal cu alezaj de 56 mm și motor de 5,5 kW permite prelucrarea pieselor cu forme și materiale diverse. Turațiile sunt cuprinse în intervalul 200-3500 rot./min.

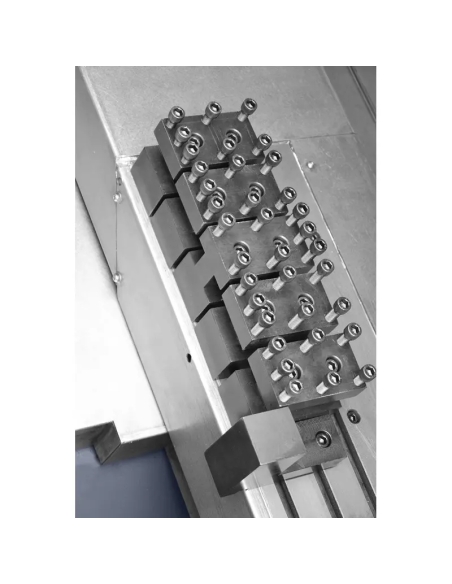

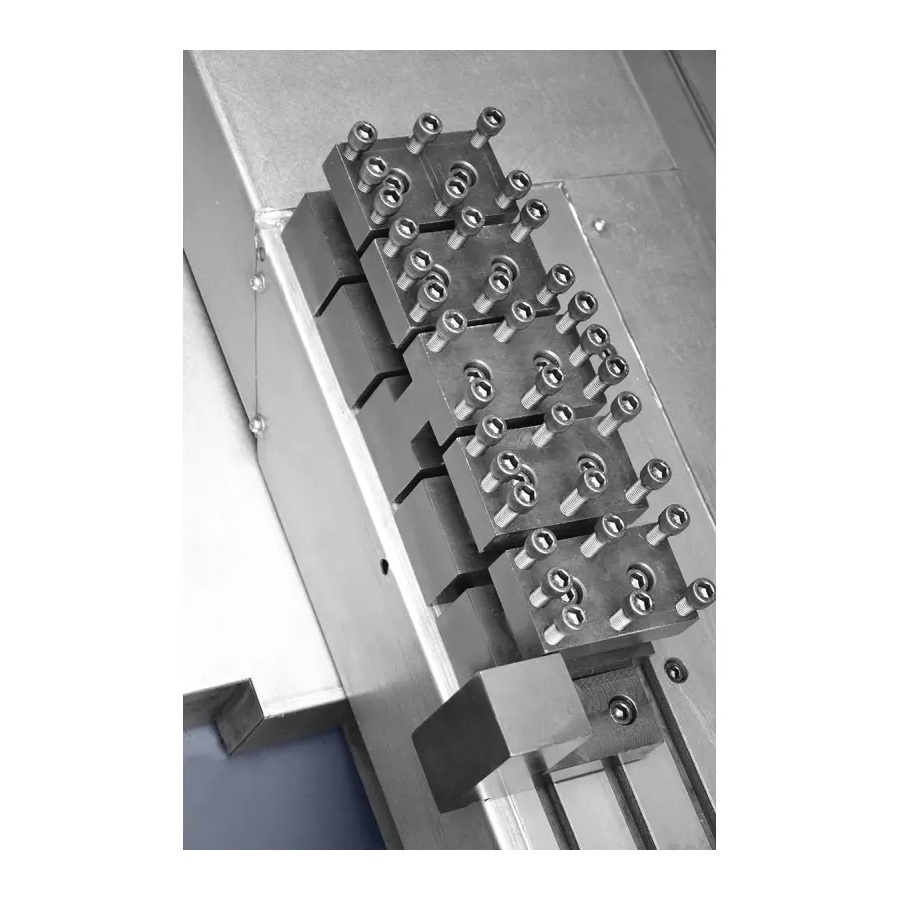

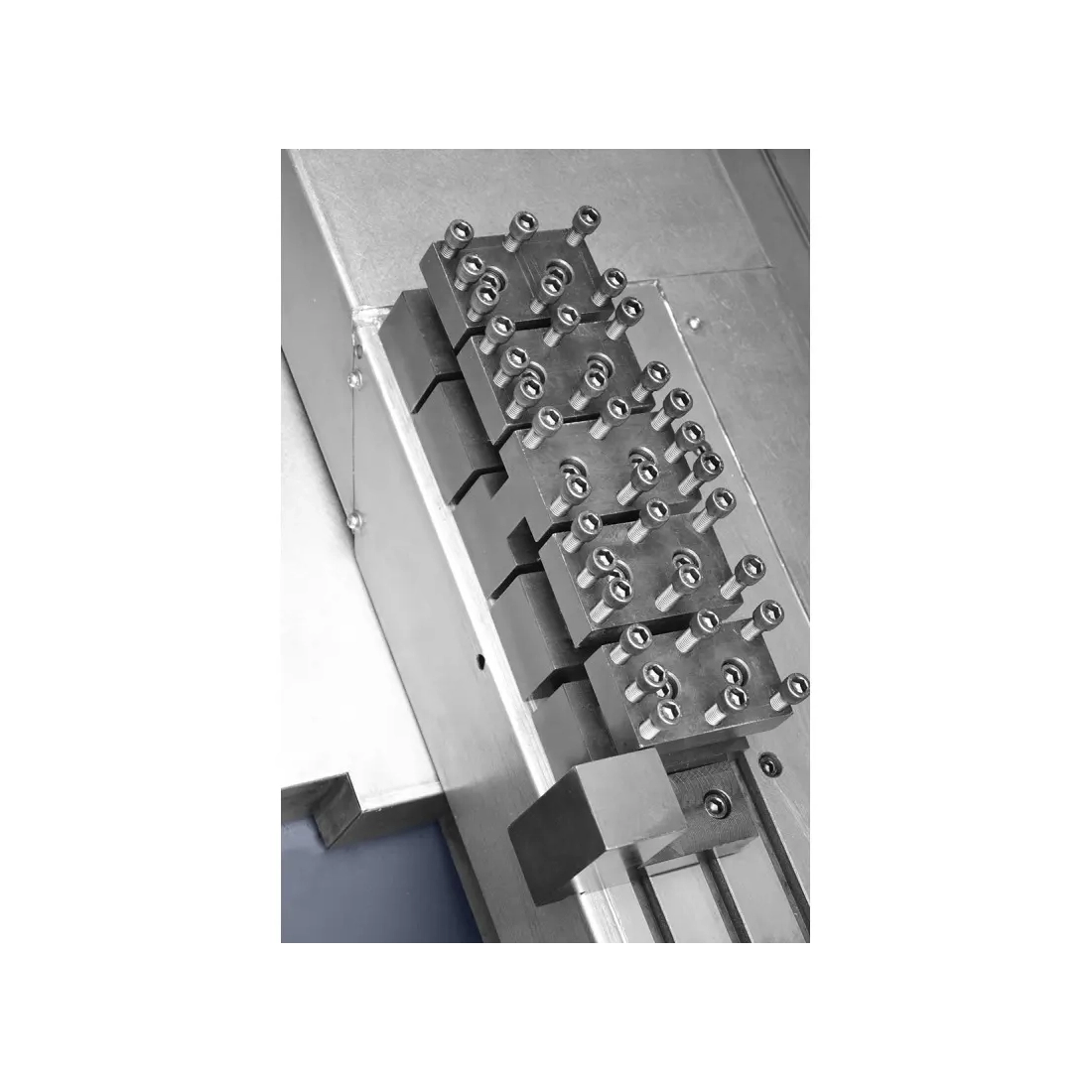

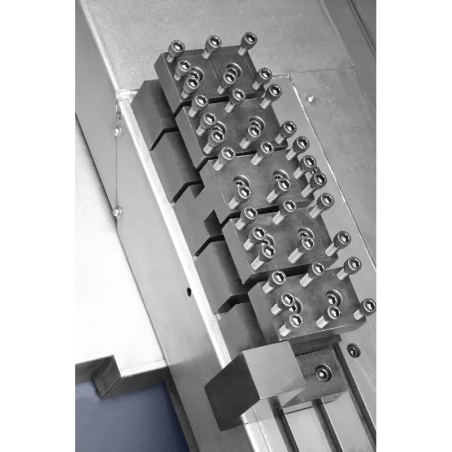

Portscula tip linie

Portscula tip linie permite utilizarea a 6, 8 sau 12 scule, în funcție de configurație. Aceasta elimină necesitatea retragerilor în poziție sigură, scurtând ciclul de prelucrare.

Sistemul de comandă

Strungul este echipat cu sistemul de control Siemens Sinumerik 808D în limba poloneză, care oferă o interfață intuitivă, programare rapidă și compatibilitate cu software CAD/CAM.

Sistemul de răcire și ungere

Sistemul integrat de răcire menține temperatura optimă a sculelor și materialelor, iar ungerea automată a transmisiei și ghidajelor minimizează uzura componentelor.

Precizia și eficiența în lucru

Strungul industrial CK7135A oferă o repetabilitate de poziționare de 0,006 mm. Acționările servo Siemens, universalul hidraulic cu 3 bacuri și portscula tip linie asigură stabilitate și repetabilitate în prelucrare. Viteza arborelui de 200-3500 rot./min și posibilitatea configurării portsculei la 6, 8 sau 12 poziții permit realizarea operațiilor complexe, precum strunjirea filetelor, canelarea și găurirea.

Aplicații și utilizări industriale

Strungurile CNC pentru metal, precum modelul CK7135A, sunt utilizate în diferite ramuri industriale.

• Industria auto: producția componentelor de precizie, precum arbori, bucșe și elemente ale sistemelor de transmisie.
• Construcția de mașini: fabricarea pieselor pentru utilaje, scule și matrițe de injecție care necesită precizie ridicată.
• Industria electronică: prelucrarea pieselor din aliaje ușoare și metale utilizate în componente electronice.
• Producție și prototipare: realizarea seriilor mici și medii, precum și a proiectelor unicat de prototip pentru piese de dimensiuni medii.

Mașina este destinată atelierelor și unităților de producție care necesită un echipament compact și performant pentru prelucrarea precisă a metalului.

Echipare standard

• Control SINUMERIK 808D în limba poloneză
• Acționări servo Siemens

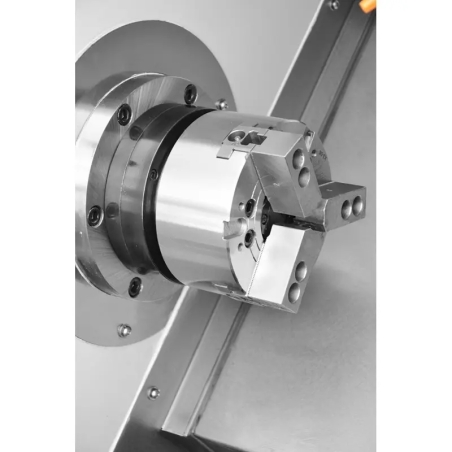

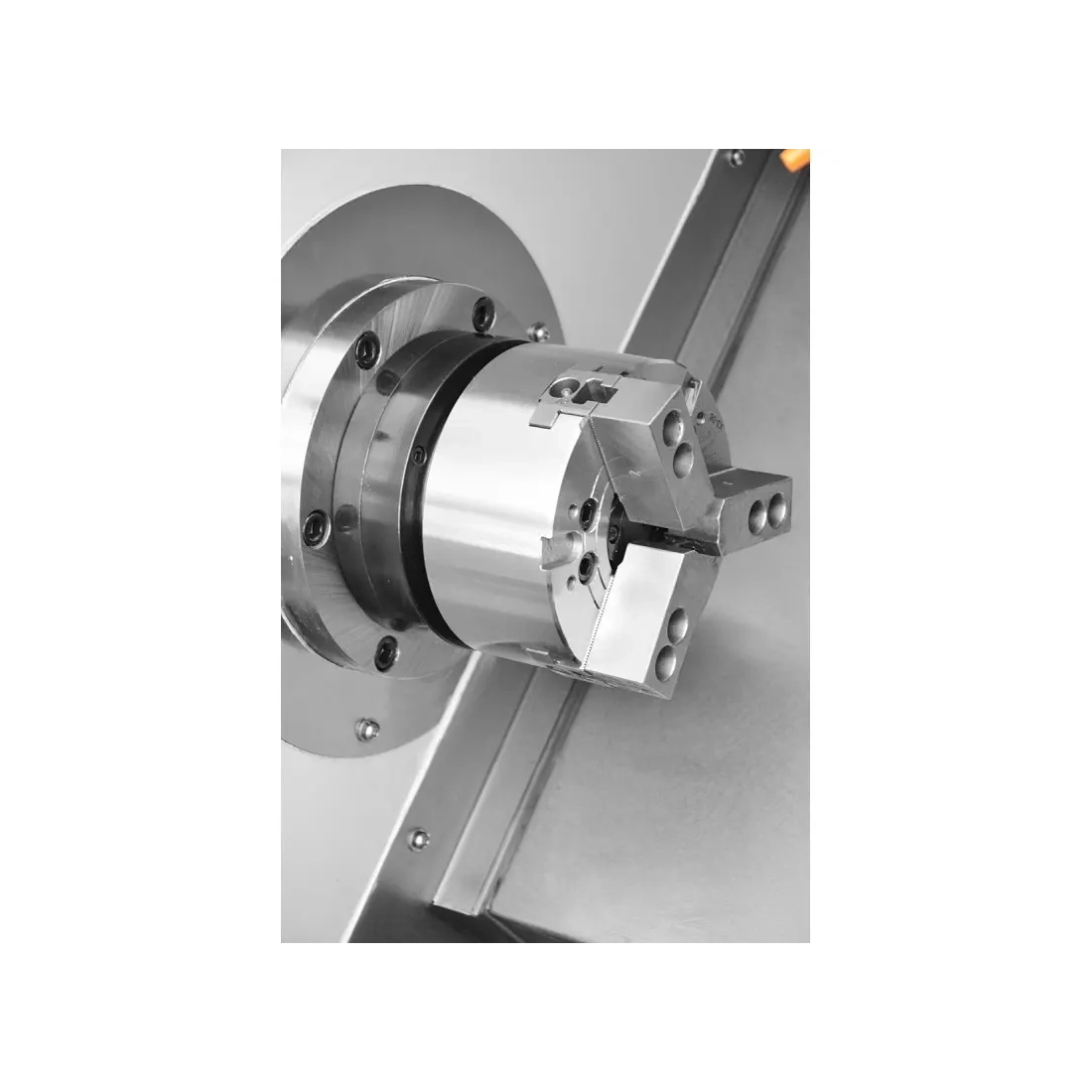

• Universal hidraulic cu 3 bacuri
• Portsculă tip linie
• Set de bacuri moi
• Ghidaje liniare HIWIN
• Protecții telescopice pentru ghidaje
• Sistem de răcire
• Sistem automat de ungere a transmisiei și ghidajelor
• Iluminare cu halogen 24V
• Manual de utilizare în limba poloneză
• Declarație CE

Echipare opțională

• Control Sinumerik 828D, Fanuc sau GSK
• Sondă de scule
• Transportor de așchii
• Bacuri moi suplimentare
• Bacuri dure
• Portscule cu collet
• Dispozitiv de preluare a pieselor finite
• Alimentator de bară
• Portscule
• Software CAD/CAM

Parametri tehnici – CORMAK CK7135A

Sisteme CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Strungurile CNC CORMAK 350x350 sunt echipate cu sisteme profesionale de comandă de la producători precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru cerințe de producție variate, de la operații simple la procese complexe de prelucrare.

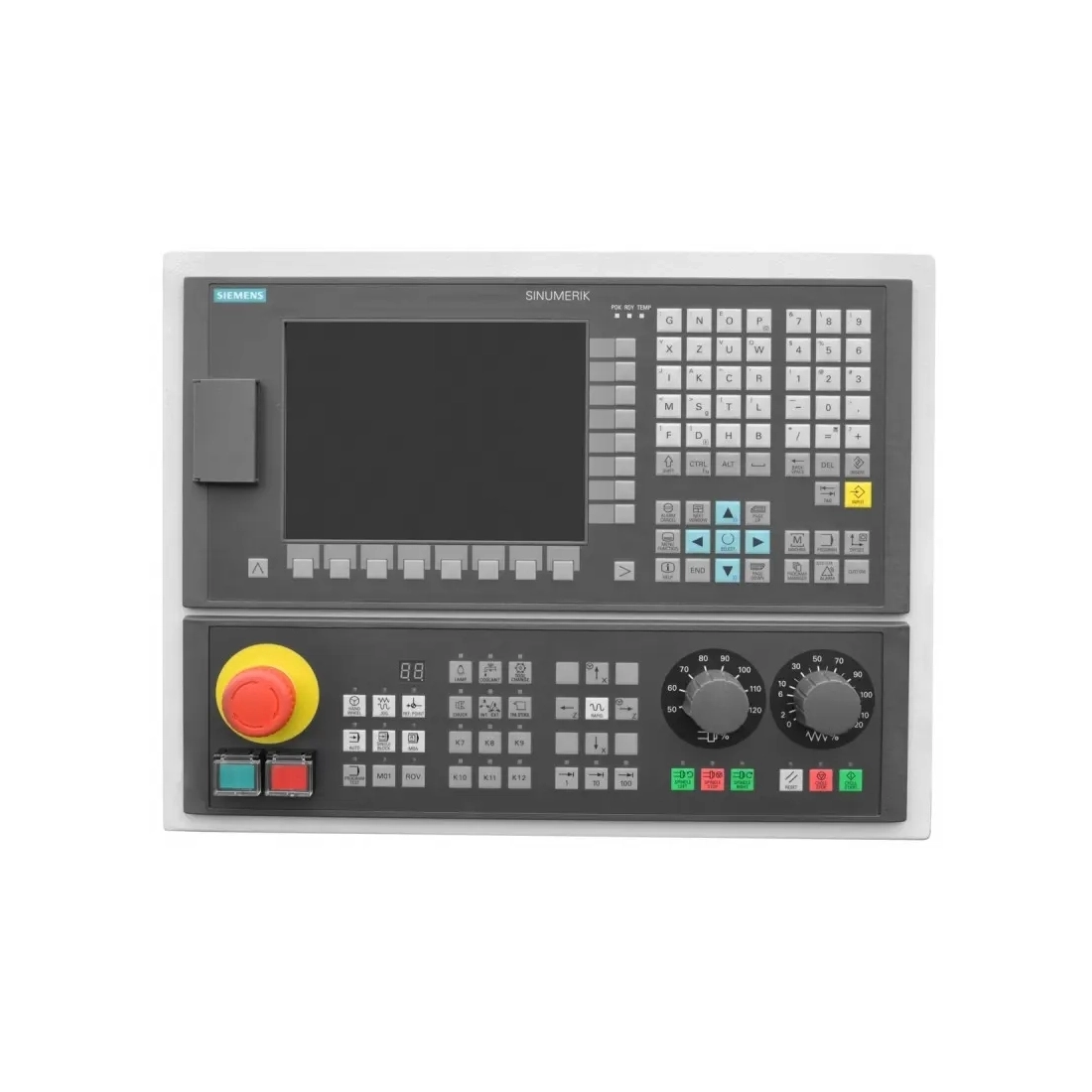

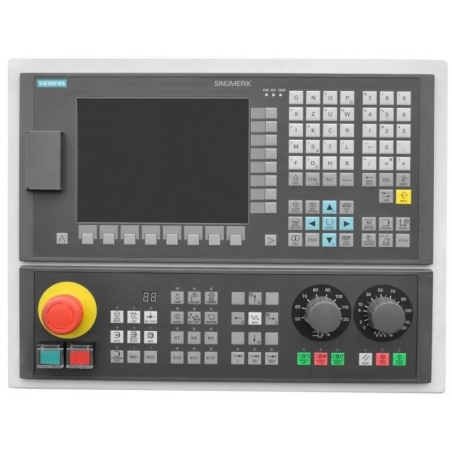

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC destinată strungurilor și frezelor din clasa de bază, adecvată unităților mici și medii.

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul necesar instruirii operatorilor.
• Fiabilitate ridicată: construcția rezistentă la praf și umiditate asigură stabilitate în condiții dificile de atelier.
• Compatibilitate: sistemul este conceput pentru mașini cu cerințe standard și permite integrarea facilă a acționărilor servo SIEMENS.
• Consum de energie: sistemul are un consum redus de energie și este potrivit pentru utilizatorii aflați la început cu CNC.

Sisteme CNC Siemens și Fanuc

Strungul CNC CORMAK 350x350 poate utiliza sisteme de comandă precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: este ușor de utilizat și adecvată atelierelor mai mici și utilizatorilor începători.
• Fiabilitate: construcția este rezistentă la condiții industriale dificile.
• Eficiență: sistemul este destinat aplicațiilor de bază de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
• Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: asigură fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate de strunjire: sistemul este adecvat operațiilor de așchiere de precizie, precum strunjirea filetelor și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.
