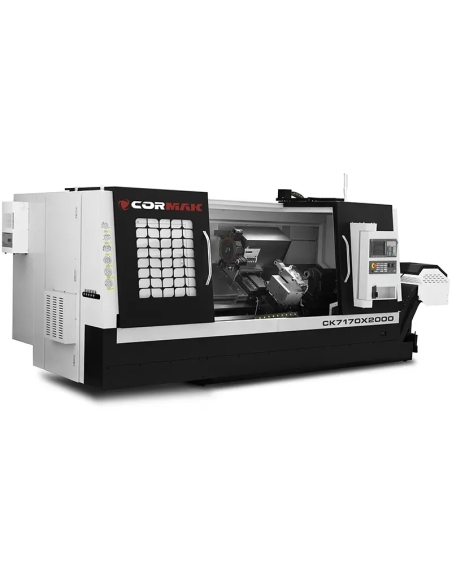

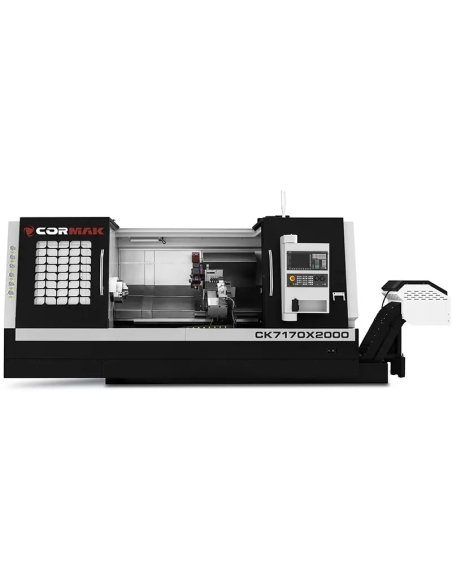

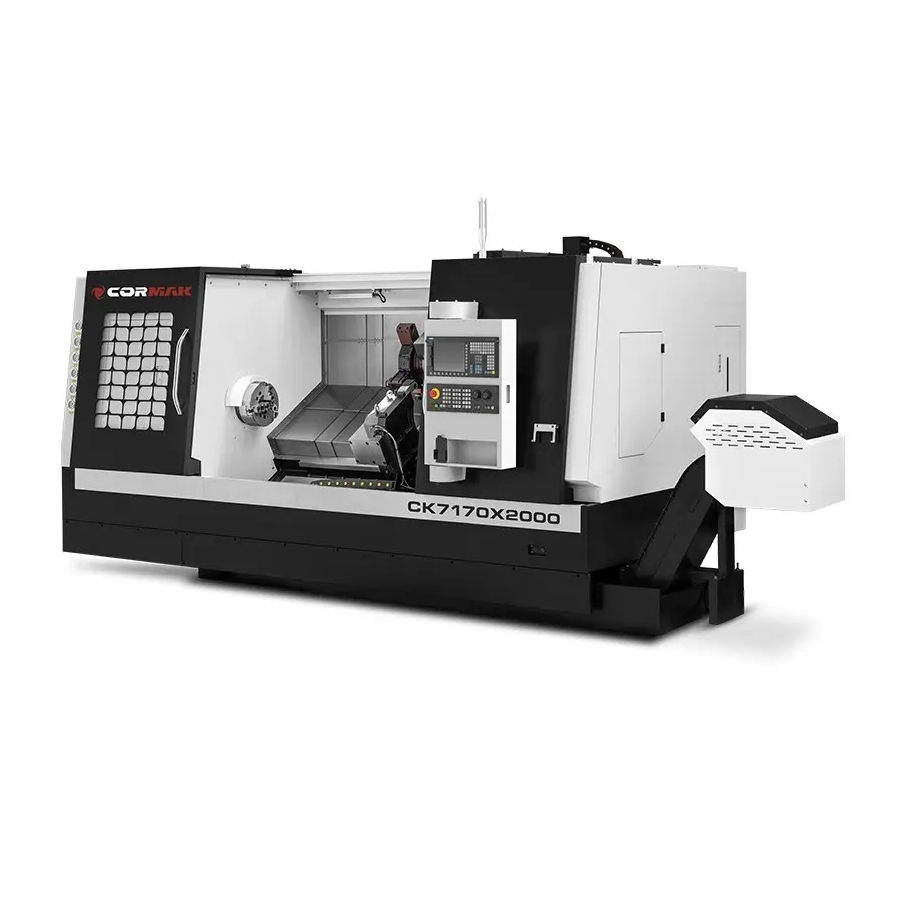

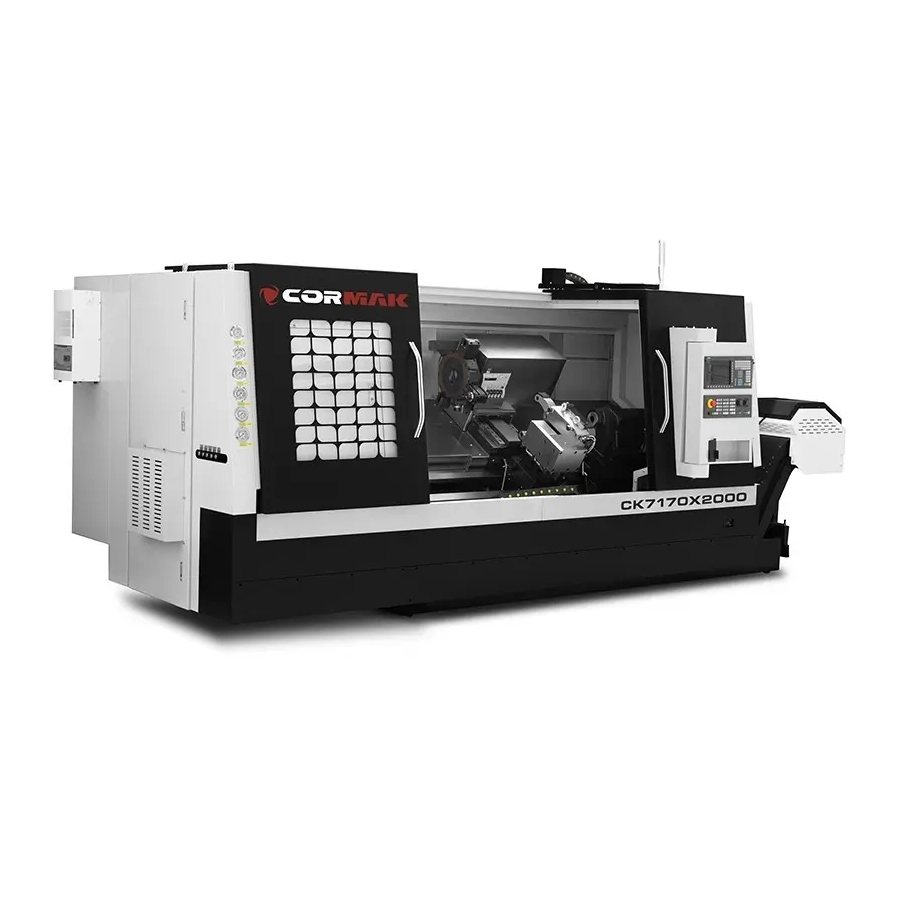

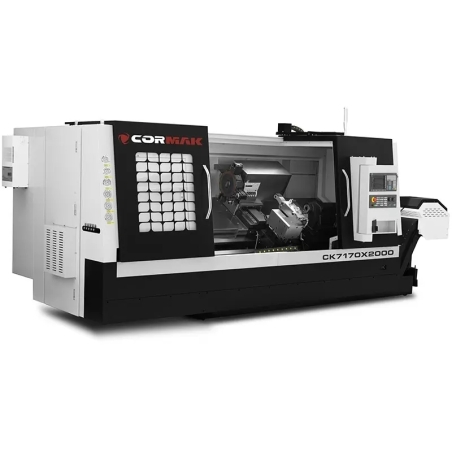

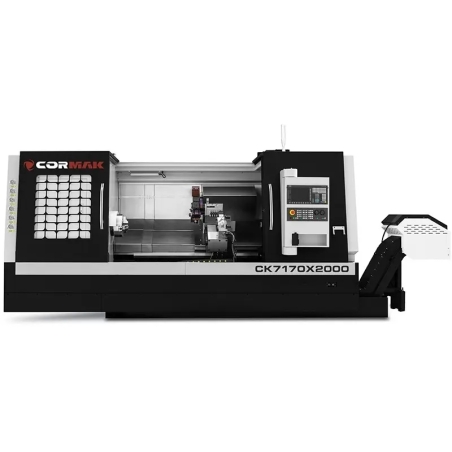

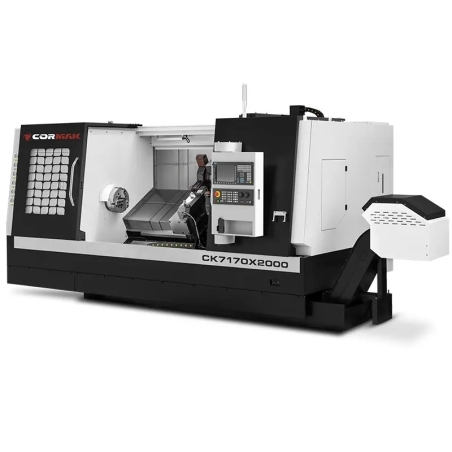

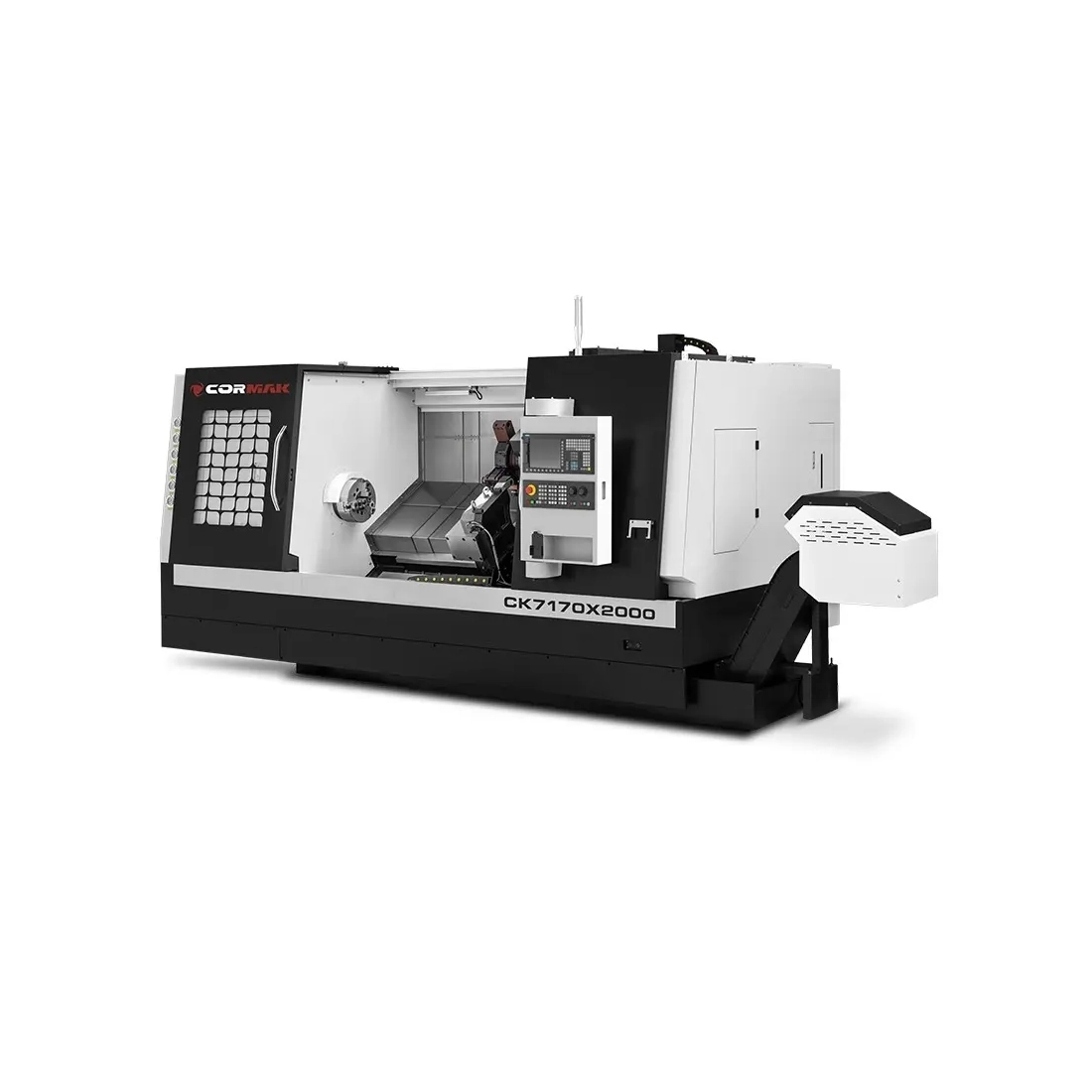

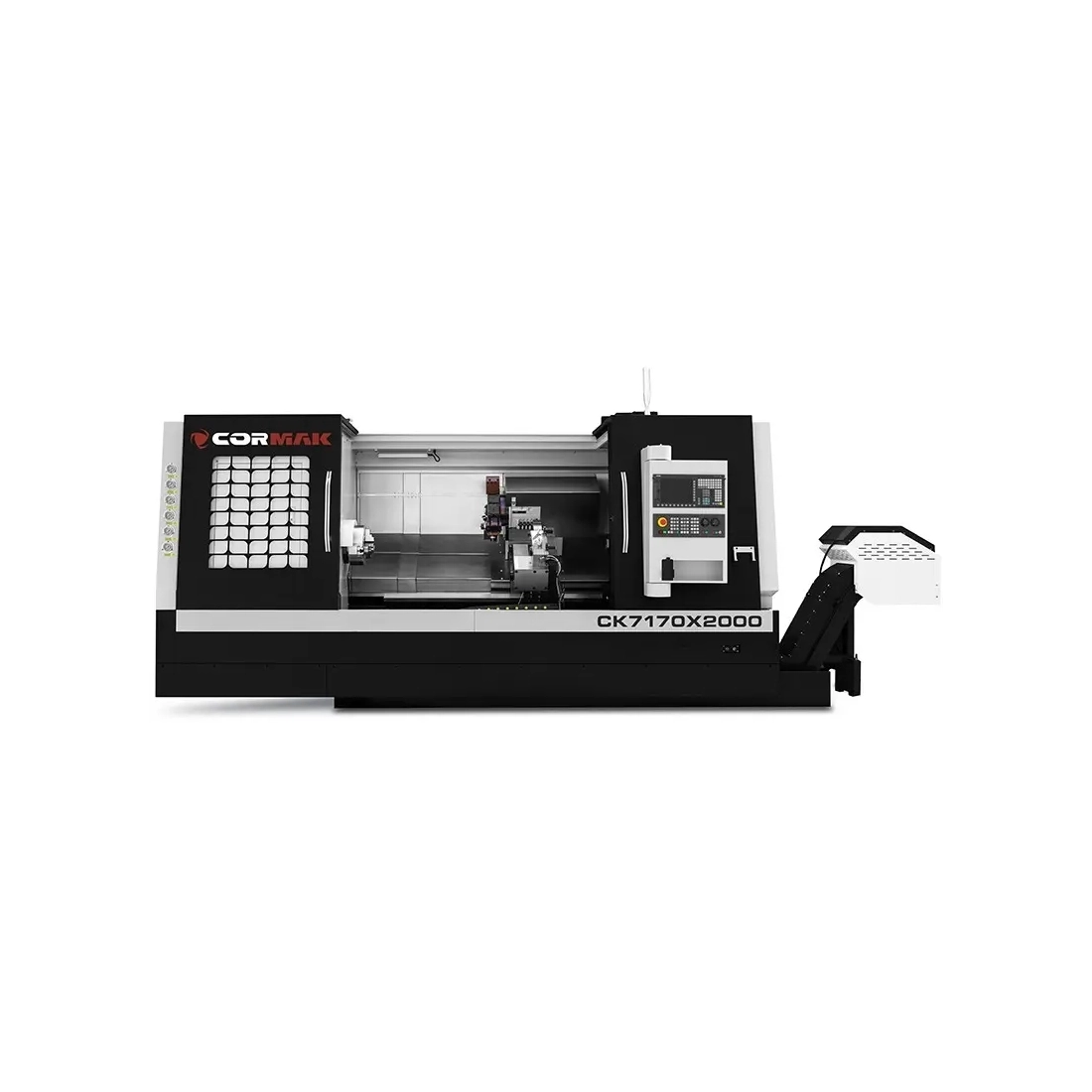

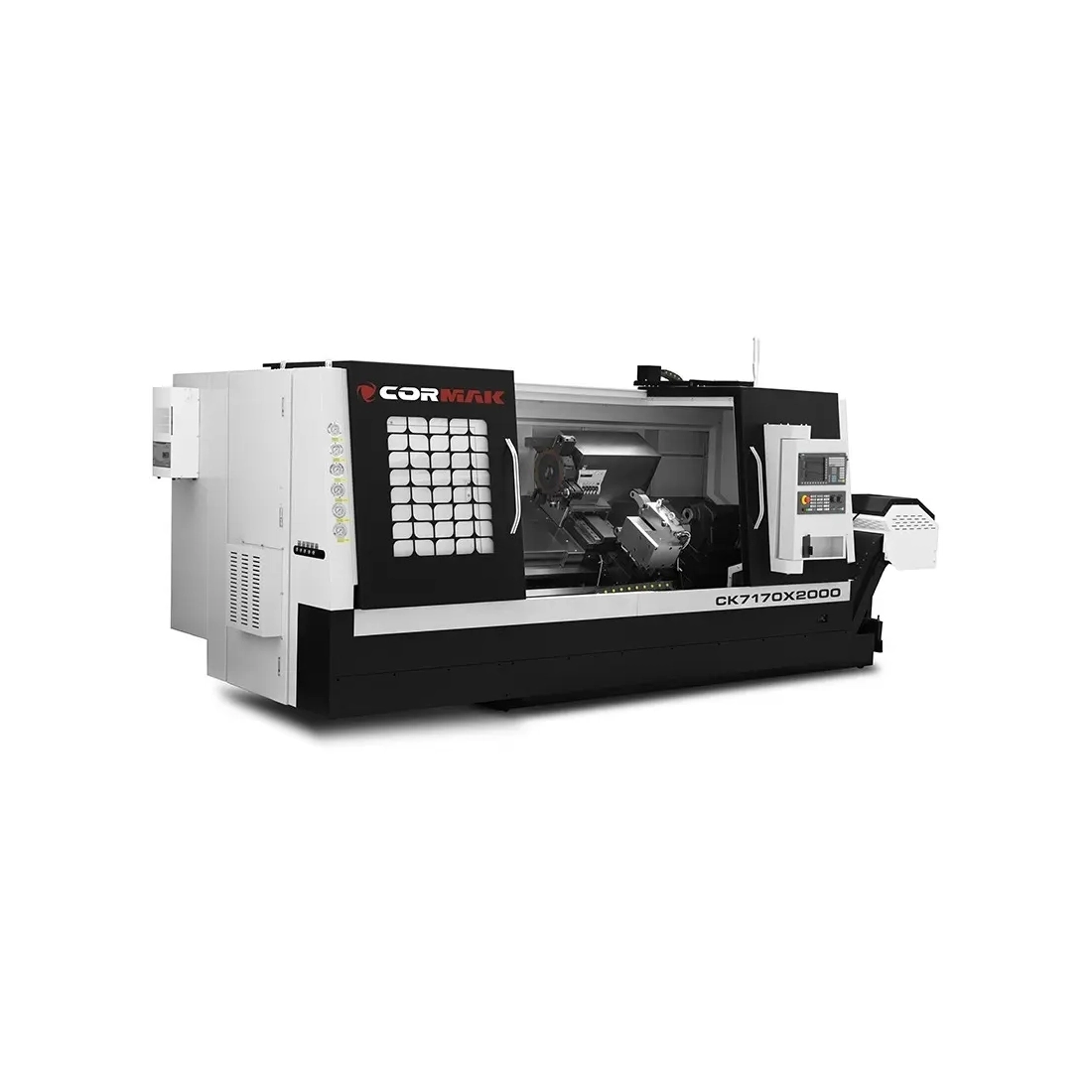

Strung CNC CORMAK LT12 cu mandrină hidraulică, 12 scule și control Siemens Sinumerik 808D
Strungul CNC cu pat înclinat CK7160 x3000 este o mașină avansată cu comandă numerică, proiectată pentru prelucrarea precisă a metalului în medii industriale solicitante. Dotat cu o comandă CNC modernă, o construcție robustă cu cap de scule BMT 45 și componente de la mărci consacrate precum Siemens și Schneider, oferă fiabilitate și productivitate ridicată atât în producția de serie, cât și în execuția de piese unicat.
Principalele avantaje ale strungului CNC CK7160 x3000
Strungul CNC CK7160 x3000 este potrivit pentru unități de producție profesioniste care au nevoie de echipamente sigure pentru prelucrarea pieselor de dimensiuni mari și a geometriilor complexe. Mașina combină tehnologii moderne, o structură solidă și control avansat, oferind precizie, durabilitate și flexibilitate. Echipată cu cap de scule BMT 45 și ghidaje liniare, permite realizarea unei game largi de operații de prelucrare.
- Precizie maximă: acuratețea de poziționare pe axele X/Z de 0,001 mm asigură o calitate excelentă a pieselor, inclusiv pentru forme complicate și materiale dificile.
- Productivitate ridicată: motorul arborelui Siemens de 11 kW, opțional 15 kW, și turația de până la 2500 rot./min permit prelucrări rapide și eficiente pentru o gamă largă de materiale, precum oțel, aluminiu sau aliaje.
- Versatilitate în utilizare: permite strunjirea pieselor cu lungimea maximă de 3000 mm și diametrul peste pat de până la 600 mm.
- Cap de scule avansat: capul BMT 45 cu 12 poziții, cu opțiune de scule antrenate, permite frezarea și găurirea în afara axei.
- Operare intuitivă: comanda Siemens Sinumerik 808D în limba română oferă o interfață simplă, programare rapidă și compatibilitate cu sisteme CAD/CAM.
- Construcție durabilă: patul înclinat și ghidajele liniare asigură rigiditate ridicată, reduc vibrațiile și mențin stabilitatea în timpul prelucrărilor intense.
- Exploatare eficientă: sistemul de ungere automată, circuitul de răcire și climatizarea dulapului electric reduc necesarul de întreținere și prelungesc durata de viață a componentelor esențiale.
- Siguranță și conformitate: carcasa completă conformă CE oferă protecție operatorilor și respectă standardele europene.
- Flexibilitate de configurare: opțiuni precum axa Y sau sculele antrenate permit adaptarea mașinii la cerințe specifice de producție.
Construcția și tehnologia strungului industrial
Strungul CNC pentru metal CK7160 x3000 a fost conceput pentru fiabilitate și precizie în condiții industriale dificile. Utilizarea componentelor de calitate, precum acționările Siemens și elementele Schneider, asigură stabilitate în funcționare și o durată lungă de viață.
Construcția patului înclinat
Patul înclinat, cu un unghi de înclinare optimizat, împreună cu ghidajele liniare, oferă o rigiditate ridicată și reduc vibrațiile în timpul prelucrării. Acest tip de construcție menține precizia chiar și la sarcini mari și în cicluri de producție intensive.
Arborele principal și acționarea
Arborele principal cu alezaj de 72 mm și motor Siemens de 11 kW, opțional 15 kW, permite prelucrarea eficientă a pieselor cu forme și materiale variate, asigurând o calitate înaltă a finisajului.

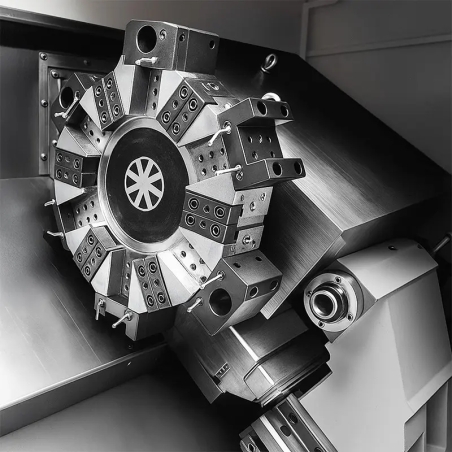

Capul de scule BMT 45
Capul de scule BMT 45 cu 12 poziții, cu opțiune de scule antrenate, permite operații complexe, precum frezarea și găurirea în afara axei, crescând versatilitatea utilajului.
Sistemul de comandă
Strungul este echipat cu comanda Siemens Sinumerik 808D în limba română, care oferă o interfață intuitivă, programare rapidă și compatibilitate cu software CAD/CAM, facilitând integrarea în procesele moderne de producție.
Sistemul de răcire și ungere
Sistemul de răcire integrat, ungerea automată a transmisiei și ghidajelor, precum și climatizarea dulapului de comandă asigură funcționarea fluentă și reduc uzura componentelor.
Precizie și productivitate în lucru
Strungul industrial CK7160 x3000 oferă o acuratețe de poziționare de 0,001 mm. Servoacționările avansate Siemens, mandrina hidraulică cu 3 bacuri și diametrul de 305 mm, precum și contrapunctul hidraulic, cu pinola Ø90 mm și cursa 140 mm, oferă stabilitate și repetabilitate. Turația arborelui de 2500 rot./min, opțiunea de scule antrenate și axa Y permit operații complexe de strunjire a filetelor, canelare, găurire sau frezare.
Aplicații și utilizări industriale
Strungurile CNC pentru metal, precum CK7160 x3000, sunt utilizate în diverse ramuri industriale:
- Industria auto: producția de componente precise, precum arbori, bucșe, roți dințate și elemente ale sistemelor de transmisie.
- Industria aeronautică: prelucrarea pieselor din aliaje ușoare și materiale cu rezistență ridicată utilizate în structuri aeronautice.
- Construcția de mașini: fabricarea pieselor pentru utilaje, scule, matrițe de injecție și alte componente de înaltă precizie.
- Serii și prototipuri: utilizare atât pentru serii mari, cât și pentru proiecte prototip.
Mașina este destinată prelucrării precise a metalului în aplicații variate, în special pentru prelucrarea pieselor lungi.
Echipare standard
- Comandă SINUMERIK 808D în limba română
- Ghidaje liniare pentru rigiditate și durabilitate ridicate

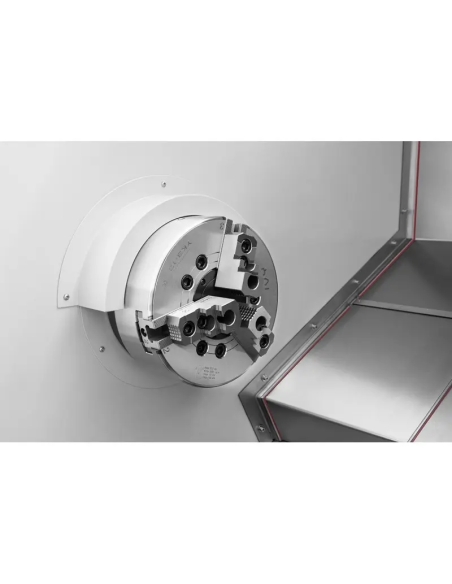

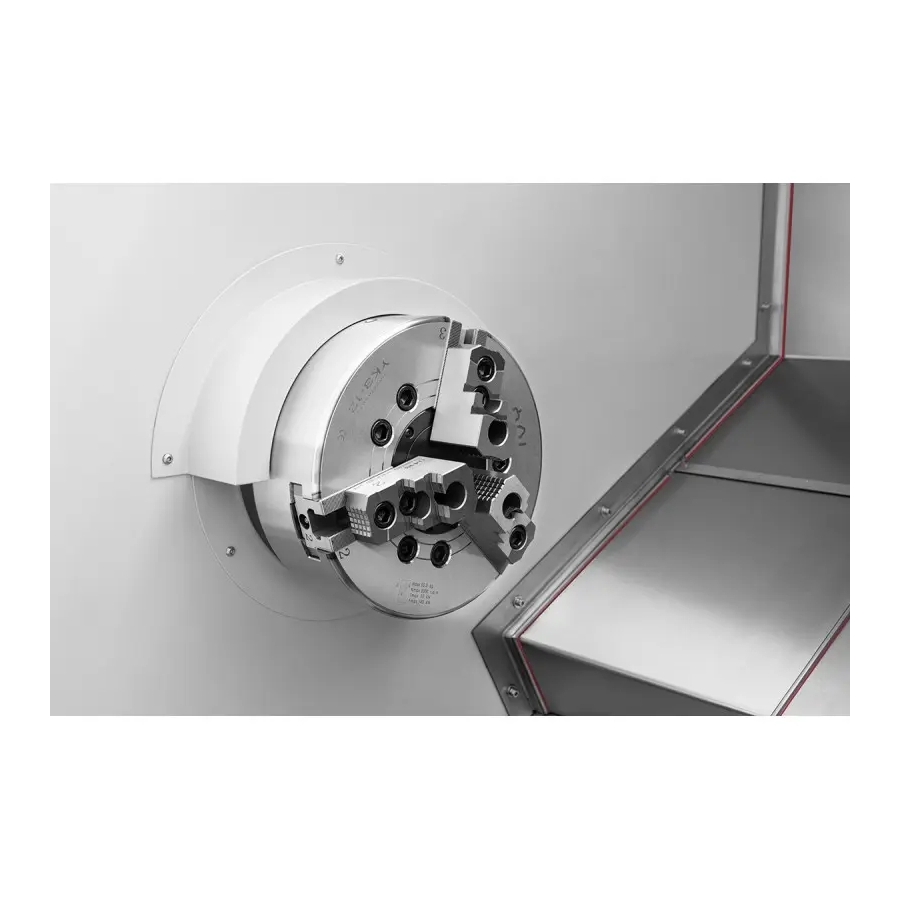

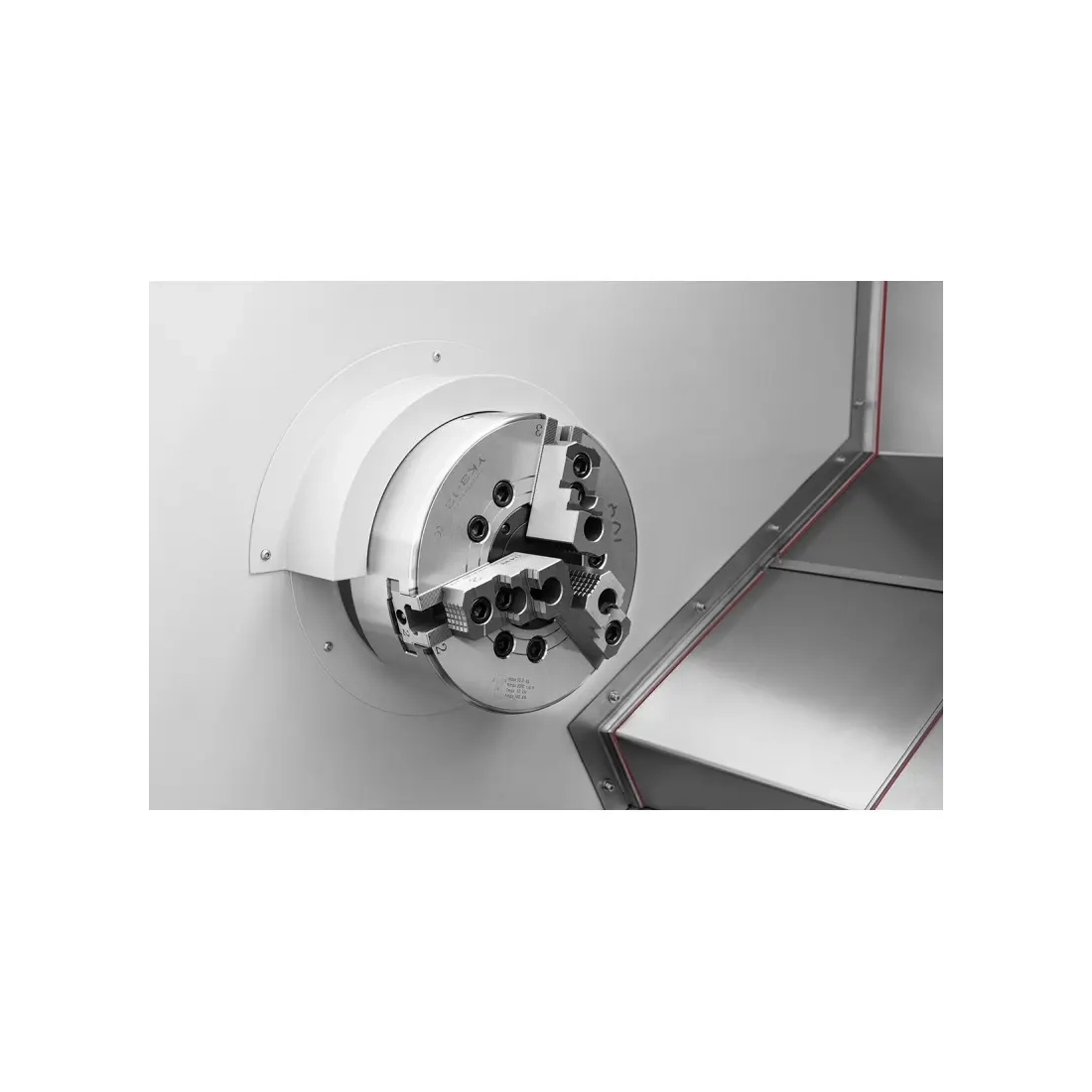

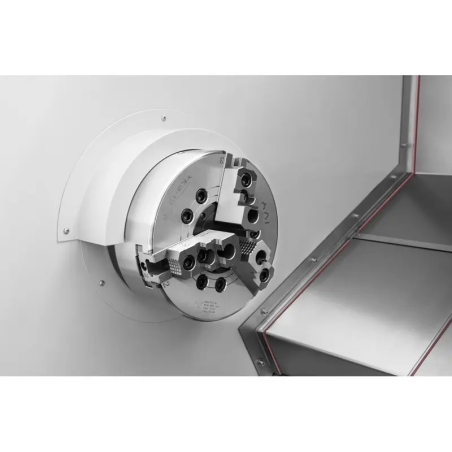

- Mandrină hidraulică cu 3 bacuri, Ø305 mm
- Set de bacuri moi

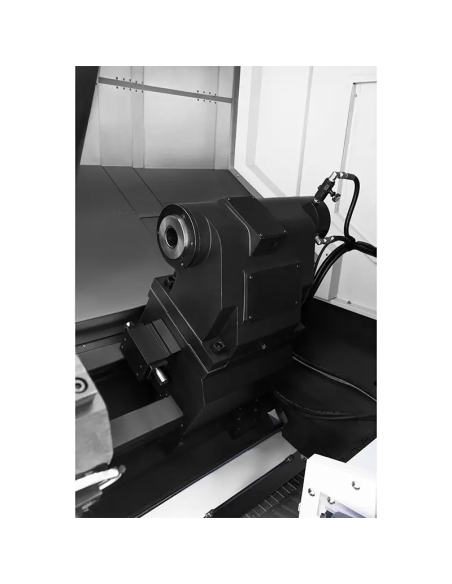

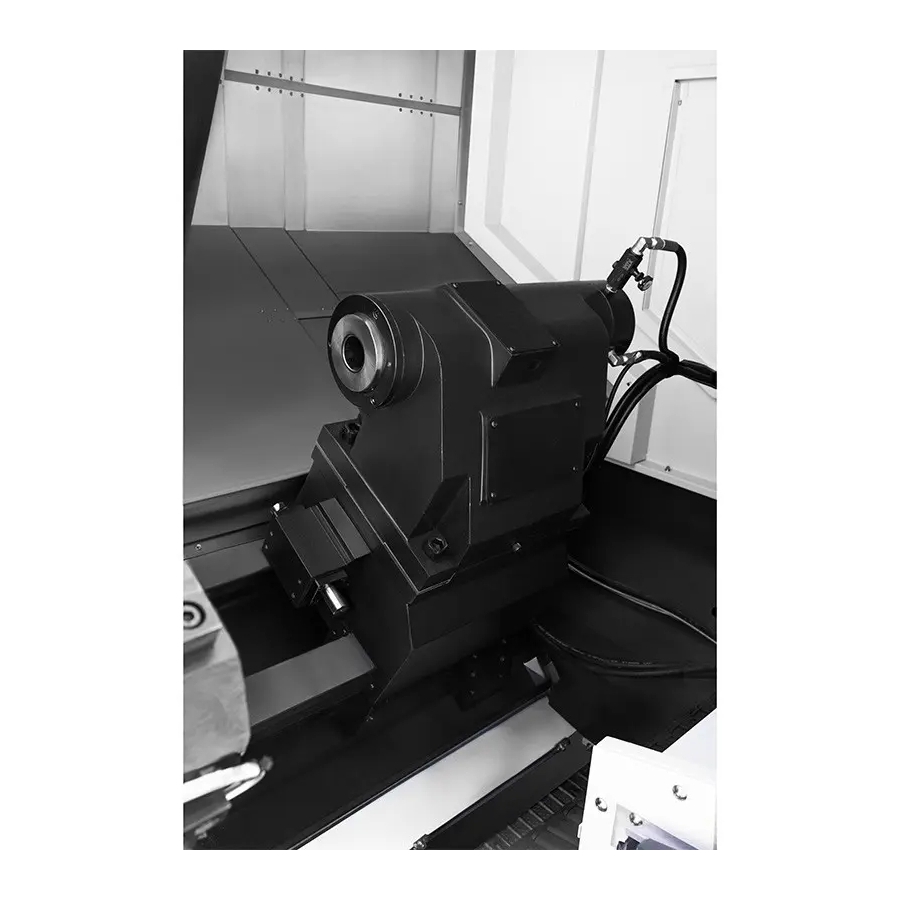

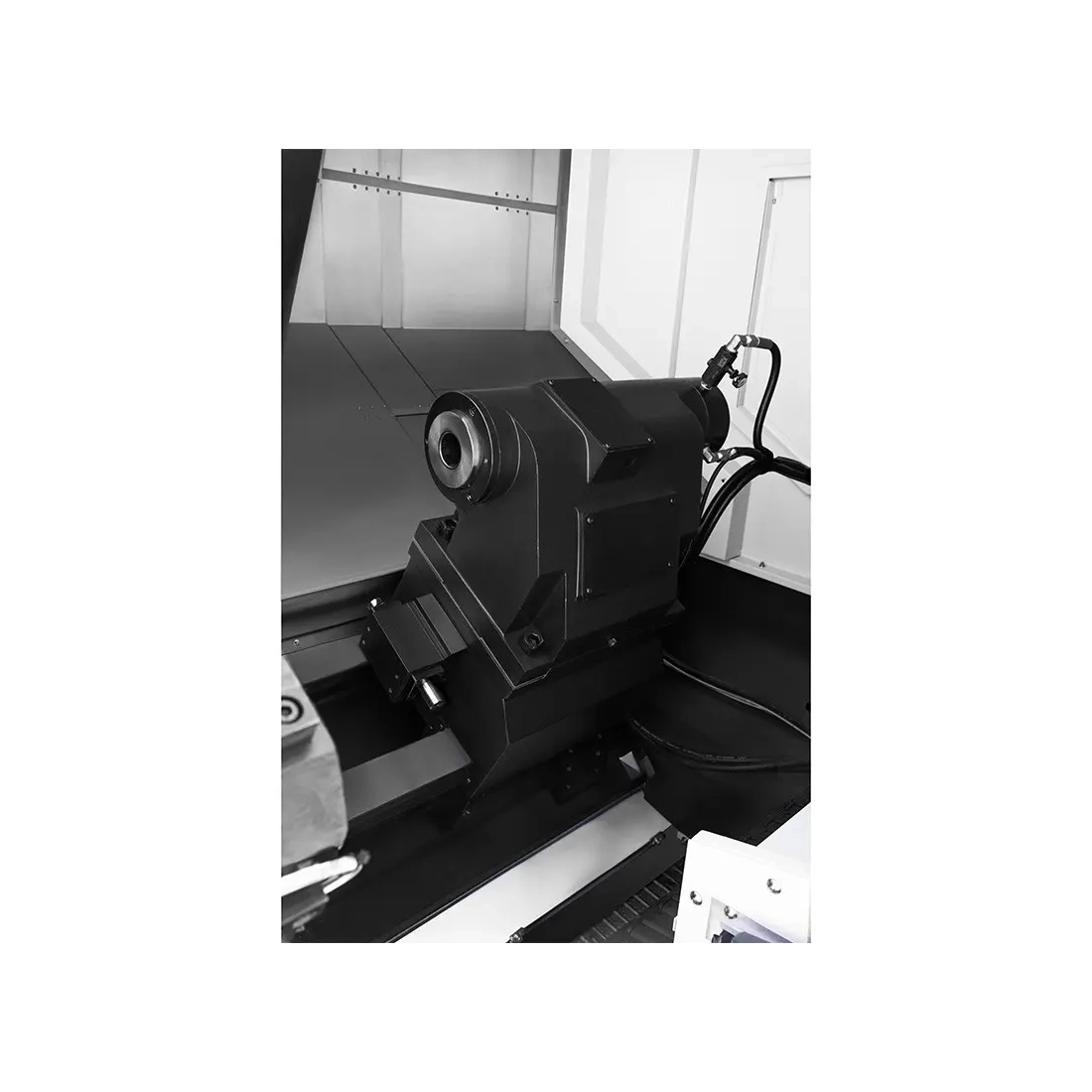

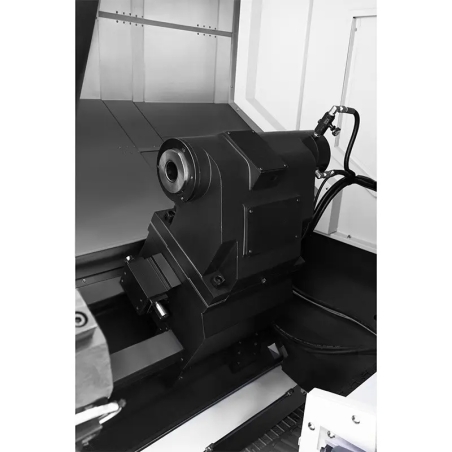

- Contrapunct comandat hidraulic, pinola Ø90 mm, cursa 140 mm
- Lunetă hidraulică: Ø40 x 250 mm
- Sistem de răcire și ungere automată a transmisiei și ghidajelor
- Climatizare pentru dulapul de comandă
- Colector și recipient pentru așchii
- Port USB pentru importul și exportul rapid al programelor
- Unelte de service incluse
- Carcasă completă conformă cu normele CE
Echipare opțională
- Scule antrenate
- Axa Y pentru frezare și găurire în afara axei
- Comandă Siemens Sinumerik 828D sau Fanuc Oi-TF
Parametri tehnici – CK7160X3000
| Diametru de strunjire peste pat | 600 mm |
| Diametru de strunjire peste sanie | 370 mm |
| Lungime maximă piesă | 3000 mm |
| Cursa pe axele X / Z | 290 / 2860 mm |
| Alezaj arbore principal | 72 mm |
| Turație arbore principal | 2500 rot. /min. |
| Motor arbore principal | SIEMENS 11 kW (15 kW) |
| Mandrină | hidraulică cu 3 bacuri, Ø305 mm |
| Cap de scule | BMT 45, 12 poziții (OPȚIUNE – scule antrenate) |
| Acuratețe de poziționare pe axele X/Z | 0,001 mm |
| Dimensiune scule | 25 x 25 mm |
| Contrapunct hidraulic | pinola Ø90 mm, cursa 140 mm |
| Con Morse al contrapunctului | MK5 |
| Dimensiuni L/l/h | 6000 x 2300 x 2210 mm |
| Greutate | 7800 kg |
Comenzi CNC compatibile
Strungurile CNC CK7160X3000 sunt echipate cu sisteme de comandă profesionale de la producători precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la cerințe diverse de producție, de la operații simple până la procese complexe de prelucrare.
Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC compactă, dedicată strungurilor și frezelor din clasa de bază. Caracteristicile sale principale sunt:
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de învățare.
- Fiabilitate ridicată: construcția robustă și rezistența la praf și umiditate susțin stabilitatea în condiții de atelier.
- Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Eficiență energetică: consumul redus de energie și cerințele minime de întreținere o fac potrivită pentru aplicații CNC de bază.
Opțiuni de comandă CNC
Strungul CNC CK7160X3000 oferă sisteme de comandă precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de utilizat și potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcția rezistentă este adaptată condițiilor industriale dificile.
- Eficiență: este dedicată aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrări dinamice și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: este potrivit pentru operații precise de așchiere, precum strunjirea filetelor și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
- Tip mașină
- Strung CNC
- Diametru de strunjire peste batiu
- 600 mm
- Conformitate CE
- Da
- Greutate
- 7800 kg
- Putere motor
- 11 kW (standard) / 15 kW (opțional)
- Material prelucrat
- Aliaje metalice
Aluminiu
Oțel - Funcții
- Canelare
Filetare
Frezare
Găurire
Strunjire - Tip acționare
- Servomotoare Siemens
- Producători componente electronice
- Schneider
Siemens - Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Cursă axa Z
- 2860 mm
- Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808 Advanced (opțional)
Siemens SINUMERIK 808D (standard)
SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 370 mm
- Diametru mandrină
- 305 mm
- Cursă pinolă păpușă mobilă
- 140 mm
- Con pinolă păpușă mobilă
- MK5
- Lungime maximă piesă montată
- 2000 mm (descriere scurtă) / 3000 mm (descriere completă și parametri tehnici)
- Diametru pinolă păpușă mobilă
- 90 mm
- Tip mandrină
- Hidraulică
- Dimensiuni sculă
- 25 × 25 mm
- Tip păpușă mobilă
- Hidraulică
- Tip comandă
- CNC
- Turație arbore strung
- 2500 rot./min
- Număr bacuri per mandrină
- 3
- Sistem de răcire
- Integrat
- Cuvă pentru așchii
- Da
- Regim de lucru
- Funcționare continuă
- Limbi panou de control
- Engleză
- Producător motor principal
- Siemens
- Interfață de comunicație
- USB
- Tip batiu
- Înclinat
- Tip portsculă
- BMT 45
- Sculă antrenată
- Opțional
- Protecție zonă de lucru
- Carcasare completă
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Climatizare dulap de comandă
- Da
- Axă Y
- Opțională
- Dimensiuni lunetă hidraulică
- Ø40 × 250 mm
- Înălțime
- 2210 mm
- Lățime
- 2300 mm
- Lungime
- 6000 mm
- Cursă axa X
- 290 mm
- Număr scule (standard)
- 12 scule
- Diametru trecere arbore principal
- 72 mm
- Precizie de poziționare axa X
- 0,001 mm
- Precizie de poziționare axa Z
- 0,001 mm
Strung CNC CORMAK LT12 cu mandrină hidraulică, 12 scule și control Siemens Sinumerik 808D
Strungul CNC CORMAK CK7160X3000 LT12, cu batiu înclinat și mandrină hidraulică, permite strunjirea pieselor cu diametrul de până la Ø600 mm și lungimea maximă de 2000 mm.
Echipat cu cap revolver cu 12 poziții, 12 scule, servomotoare SIEMENS, ghidaje liniare și sistem hidraulic complet, utilajul este destinat lucrului continuu, iar controlul SIEMENS SINUMERIK 808D permite operarea și editarea programelor direct pe mașină, cu opțiuni SINUMERIK 828 sau FANUC.
