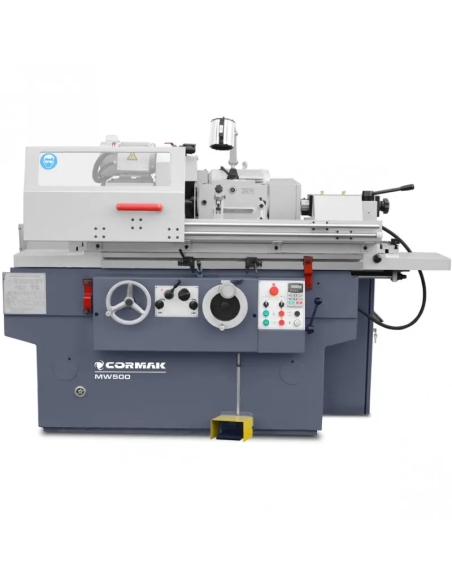

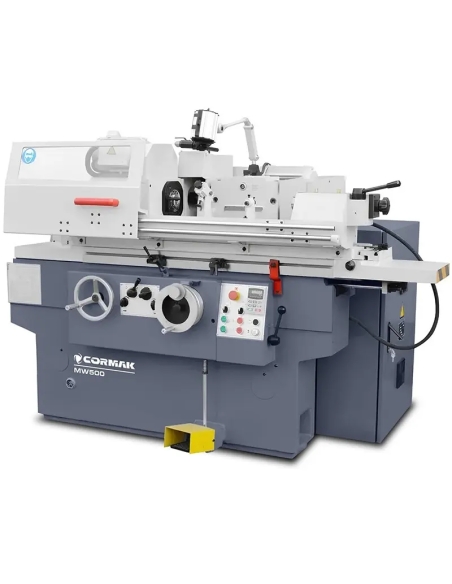

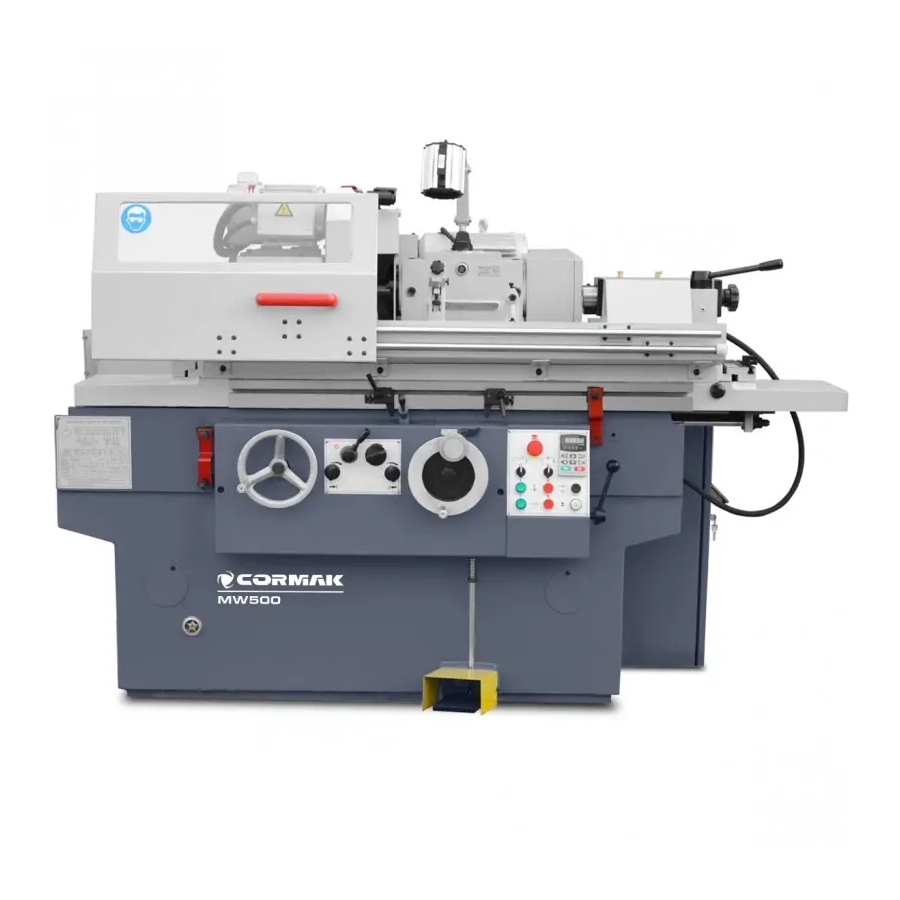

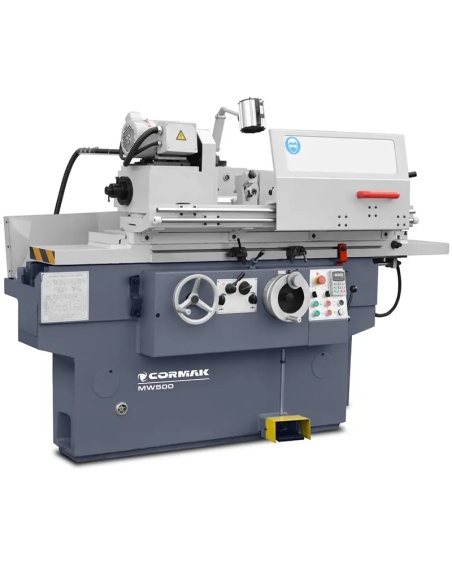

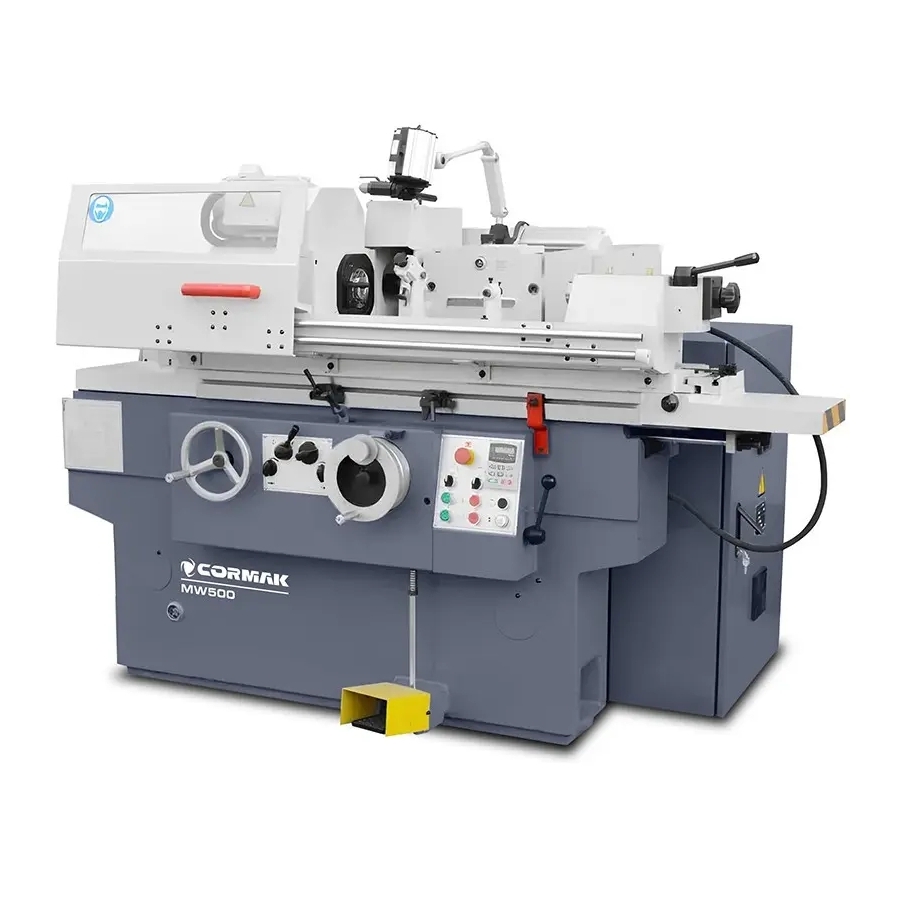

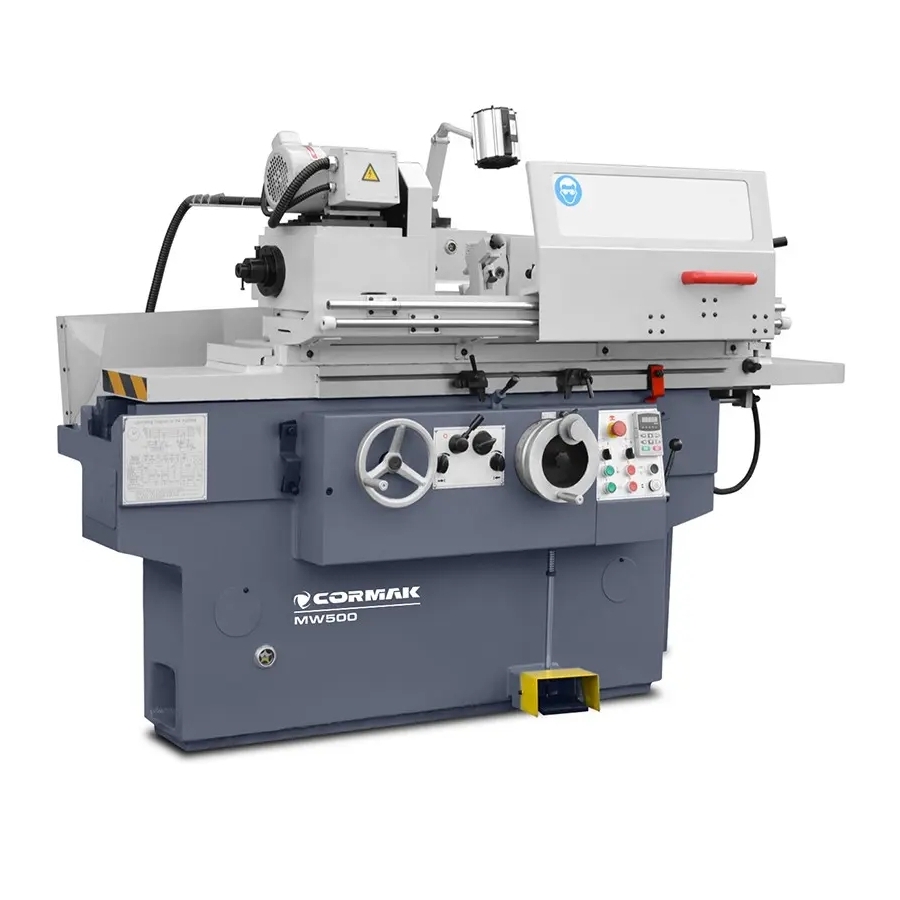

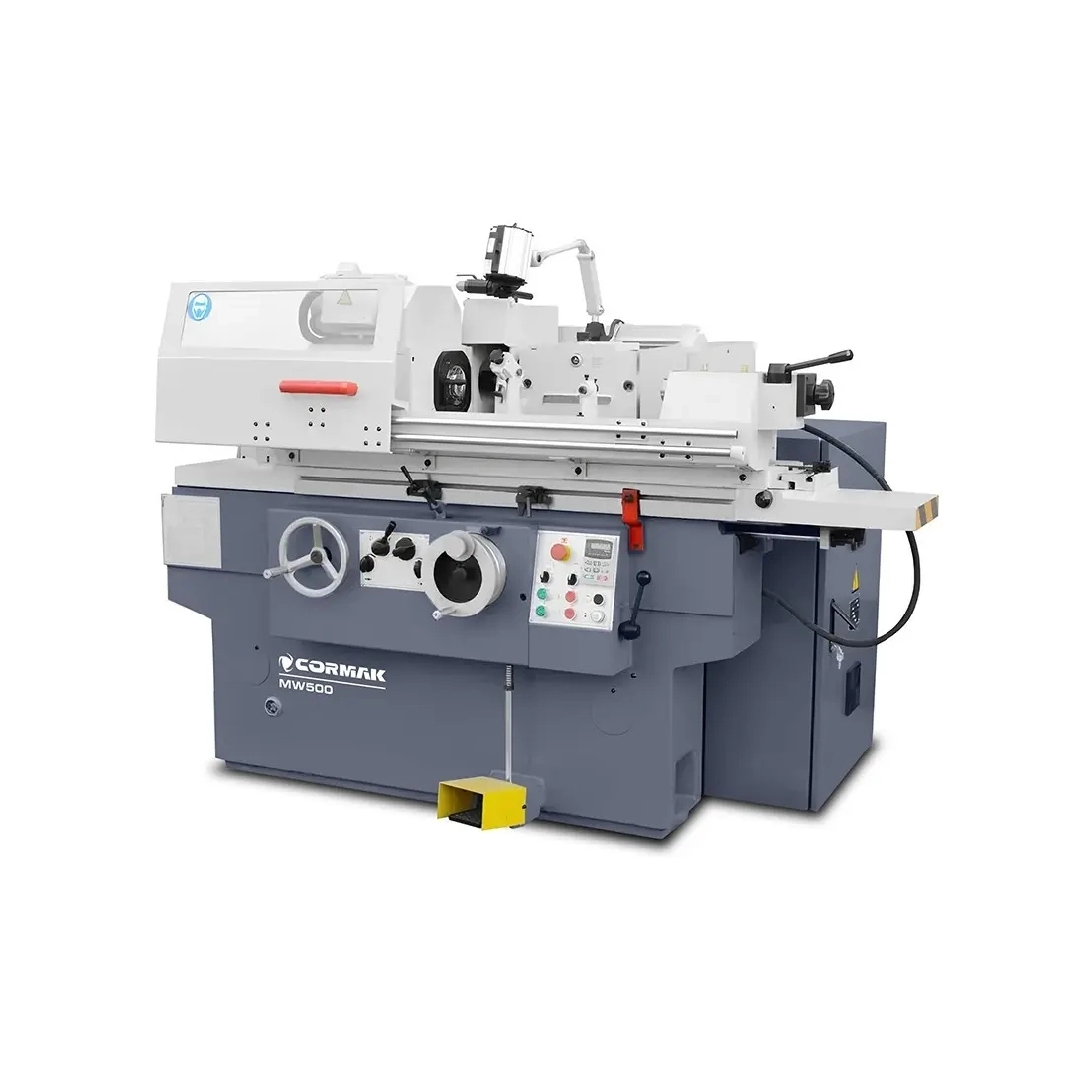

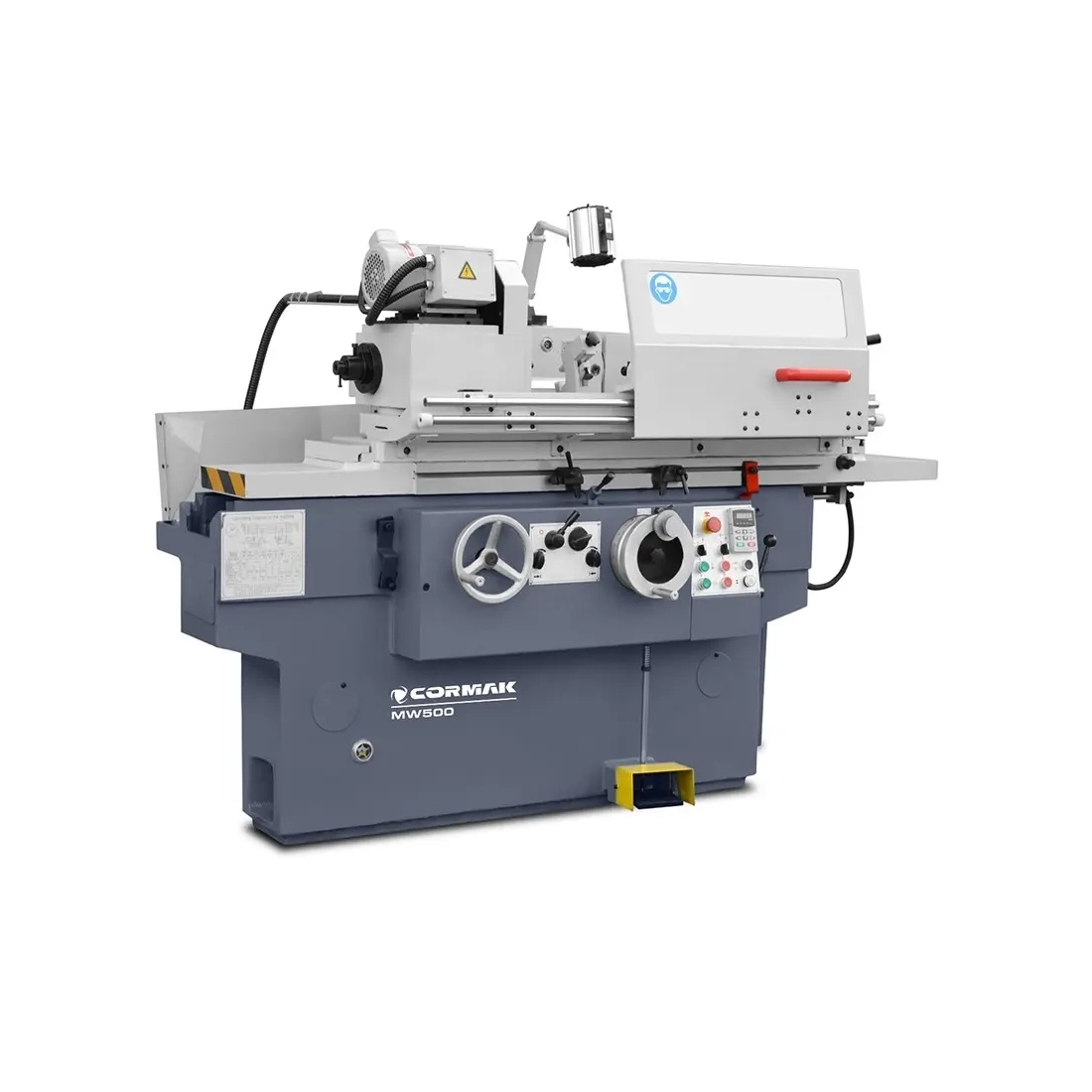

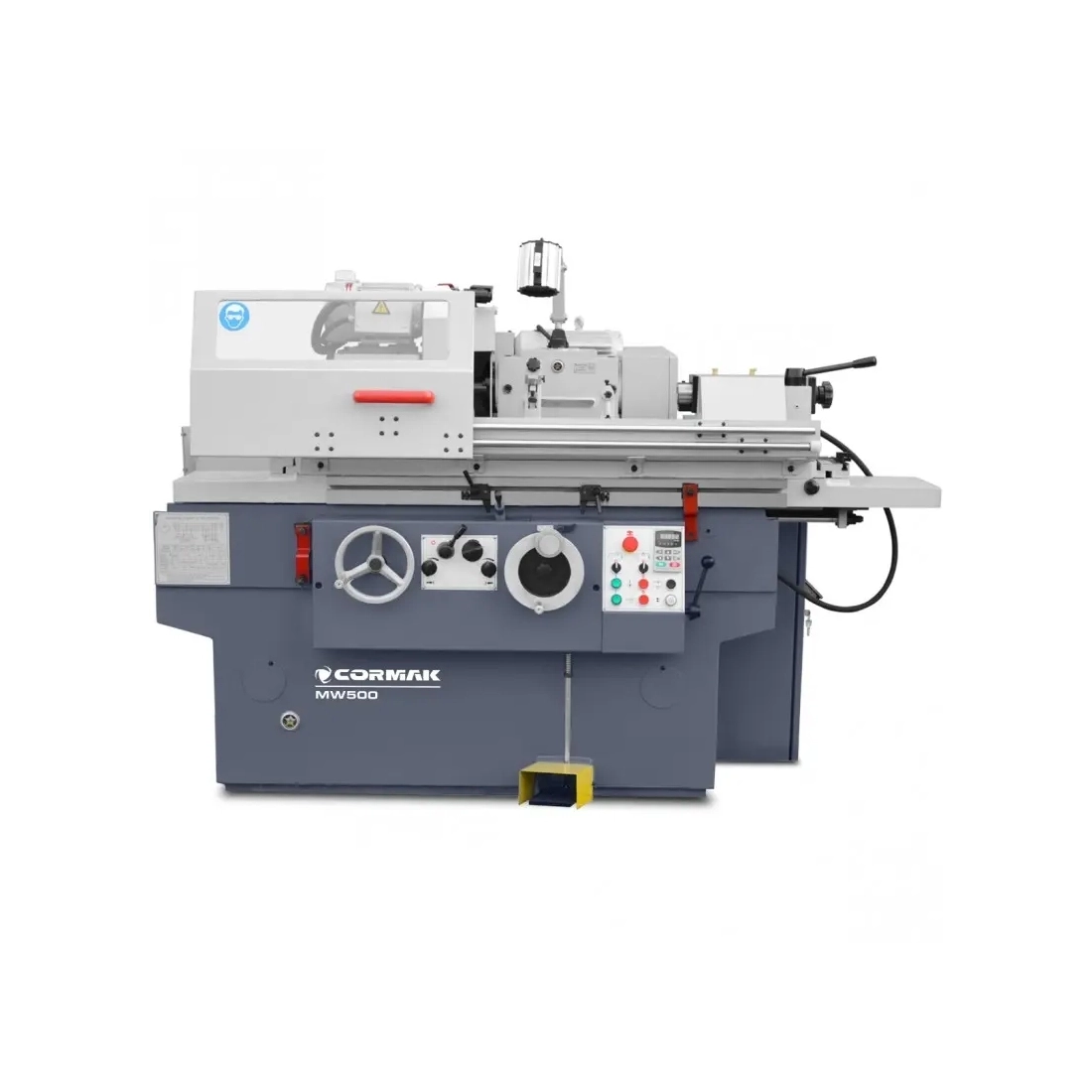

Mașină de rectificat cilindri și alezaje CORMAK MW 500, Ø200 x 500 mm

Mașina de rectificat arbori și alezaje Ø200 x 500 mm este un utilaj avansat destinat rectificării de mare precizie a suprafețelor cilindrice exterioare și interioare. Construcția robustă și tehnologiile moderne asigură o acuratețe ridicată a prelucrării și fiabilitate în medii industriale solicitante.

Principalele avantaje ale mașinii de rectificat arbori și alezaje Ø200 x 500 mm

Mașina de rectificat arbori și alezaje Ø200 x 500 mm este o soluție versatilă pentru unități industriale care au nevoie de prelucrarea precisă a pieselor cilindrice cu diametrul de până la 200 mm și lungimea de până la 500 mm. Concepută pentru profesioniști, îmbină tehnologii avansate, precum avansuri de precizie și sistem hidraulic de antrenare, cu o construcție masivă, oferind fiabilitate și eficiență. Utilajul permite rectificarea atât a suprafețelor exterioare ale arborilor, cât și a alezajelor interioare cu diametrul de la 25 la 100 mm, fiind o alegere ideală pentru o gamă largă de aplicații. Universalitatea, precizia ridicată și dotarea standard generoasă satisfac cerințele chiar și ale celor mai exigenți utilizatori. Beneficiile-cheie includ:

• Precizie înaltă a prelucrării: avans minim 0,0025 mm și deplasări transversale precise, brut 0,01 mm și fin 0,0025 mm, pentru un finisaj excelent al suprafeței.
• Versatilitate în utilizare: posibilitatea de rectificare a arborilor cu diametrul 5–200 mm, fără lunetă, și a alezajelor cu diametrul 25–100 mm, permițând prelucrarea unor piese variate.
• Stabilitate și durabilitate: construcția masivă, cu greutatea de 3000 kg, reduce vibrațiile și garantează stabilitate la lucru intens.
• Sistem hidraulic eficient: motorul unității hidraulice de 1,1 kW asigură mișcări line și precise ale mesei, crescând eficiența prelucrării.
• Echipare standard bogată: include, printre altele, cap de rectificare interioară, mandrină cu 3 bacuri și rezervor de lichid de răcire, sporind funcționalitatea utilajului.
• Gata de lucru: mașina este complet pregătită pentru a începe producția imediat, reducând timpii de oprire.

Construcția și tehnologia mașinii

Construcție solidă și componente de precizie

Mașina de rectificat arbori și alezaje Ø200 x 500 mm se remarcă printr-o construcție robustă, cu greutatea de 3000 kg, care asigură stabilitate în timpul prelucrării. Dotată cu ghidaje de precizie și un arbore antrenat de un motor de 4 kW, lucrează cu o roată abrazivă de dimensiuni Ø400 x 50 x Ø203 mm, permițând prelucrarea eficientă a suprafețelor cilindrice exterioare. Capul de rectificare interioară cu motor de 1,1 kW permite finisarea precisă a alezajelor.

Sistem de avans avansat

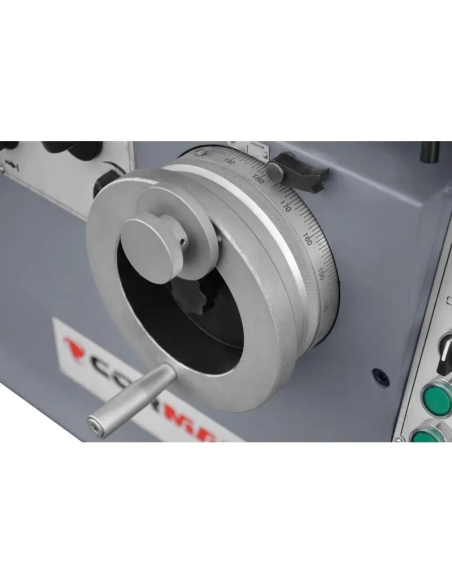

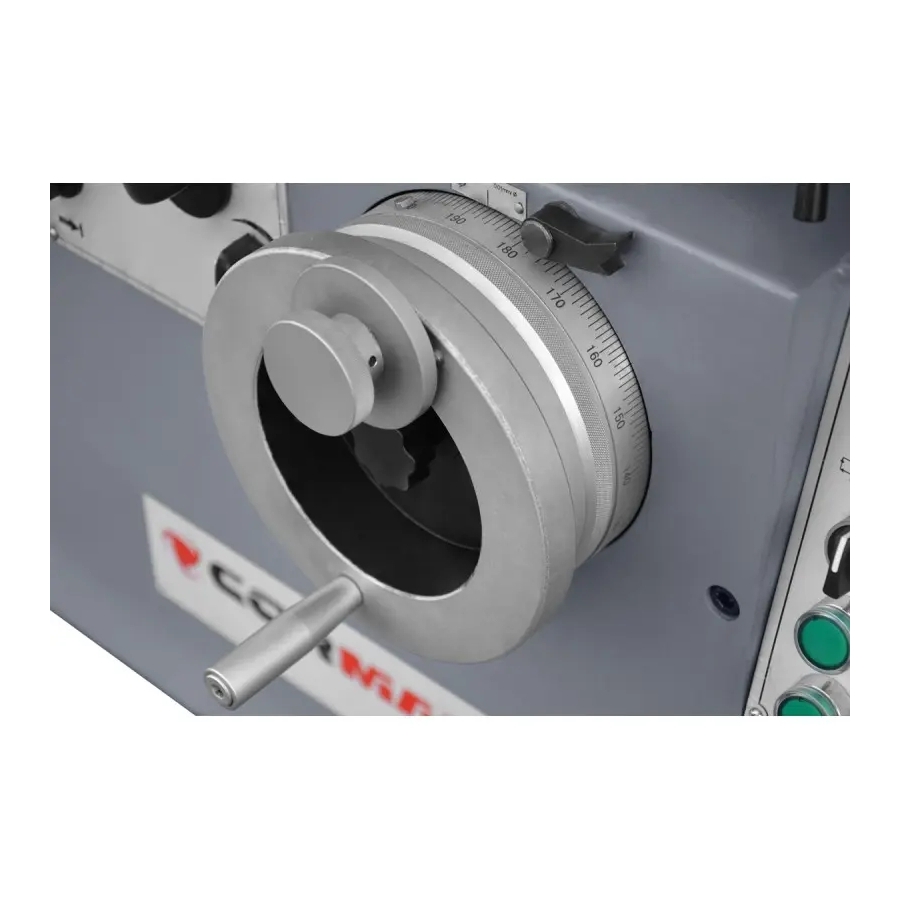

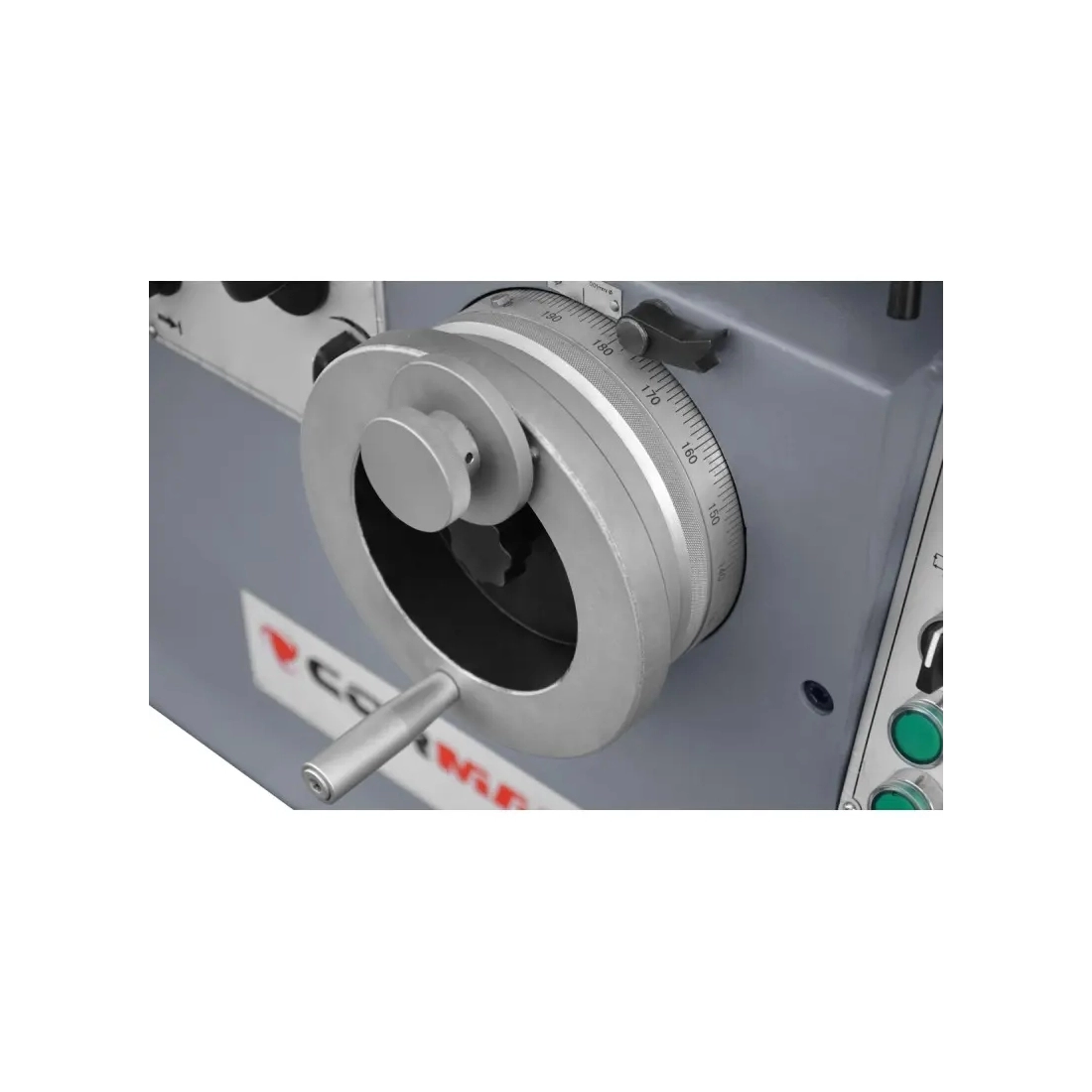

Utilajul oferă o deplasare transversală maximă de 205 mm și avansuri precise: brut, 2 mm/rot., și fin, 0,5 mm/rot.. Avansul minim de 0,0025 mm și compensarea uzurii roții abrazive la nivel de 0,0025 mm asigură o acuratețe ridicată. Sistemul hidraulic de antrenare a mesei garantează mișcări fluide, esențiale pentru aplicații de precizie.

Sistem de răcire și dispozitive de prindere

Mașina de rectificat arbori este echipată cu un sistem de răcire eficient, cu pompă de 0,125 kW și debit de 25 L/min, care protejează materialul prelucrat și roata abrazivă împotriva supraîncălzirii. Mandrina cu 3 bacuri, cu diametrul de 165 mm, și capul rotativ cu con MK 4 asigură fixarea fermă a pieselor, sporind siguranța și precizia.

Precizie și productivitate

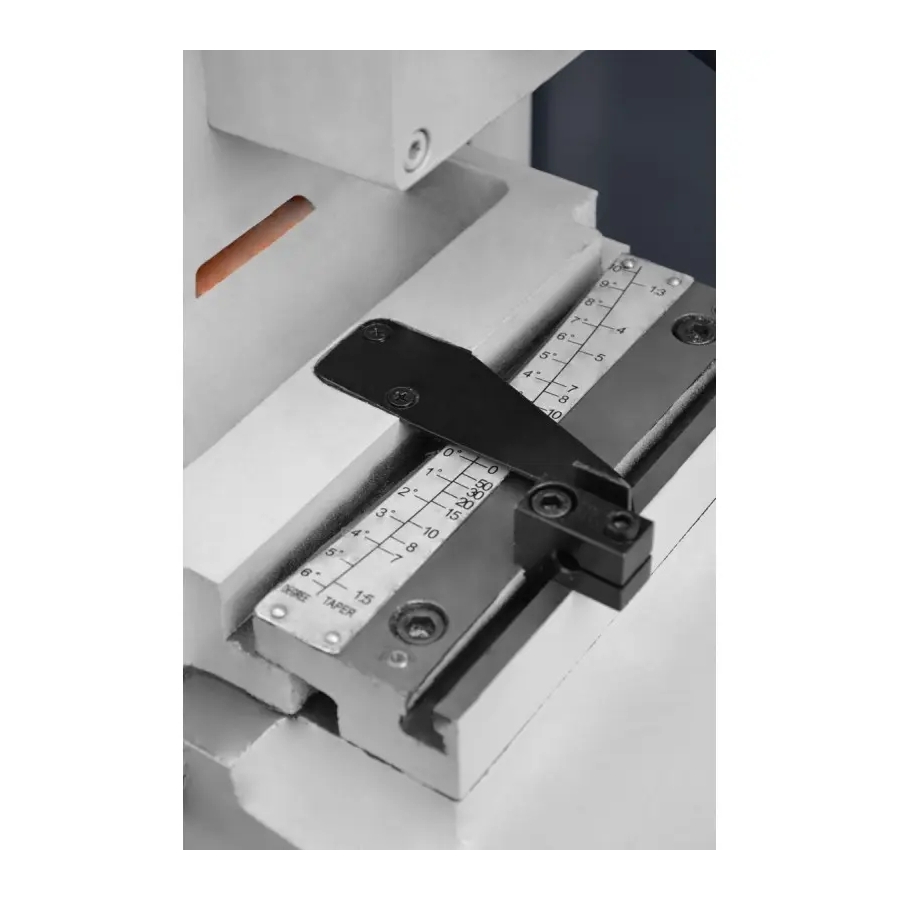

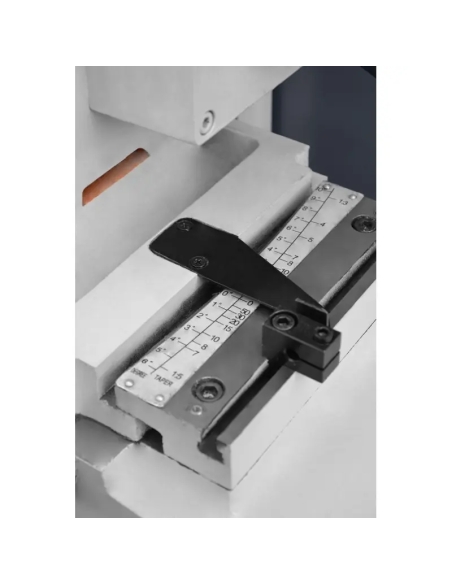

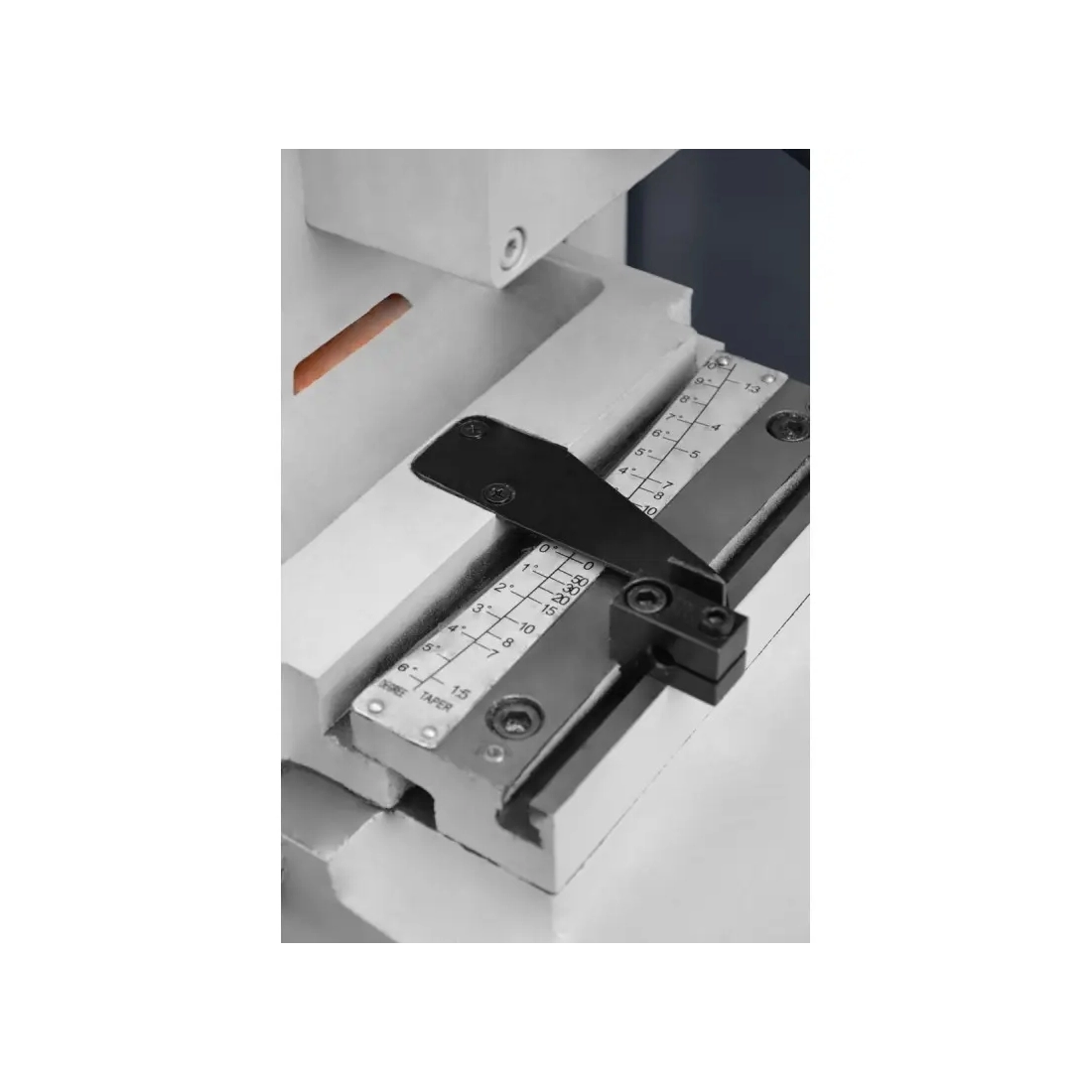

Mașina de rectificat arbori și alezaje Ø200 x 500 mm oferă o calitate excelentă a finisării datorită controlului precis al avansurilor și construcției stabile. Lungimea maximă de prelucrare exterioară este 500 mm, iar cea interioară este 100 mm, permițând prelucrarea pieselor de dimensiuni diferite. Viteza periferică a roții abrazive, de 35 m/s, și domeniul de rotire al mesei, dreapta 3°, stânga 9°, permit adaptarea parametrilor la cerințe specifice, obținând suprafețe netede cu toleranțe minime.

Aplicații ale mașinii de rectificat arbori

Mașina de rectificat arbori și alezaje Ø200 x 500 mm este destinată unităților industriale care necesită prelucrarea de precizie a elementelor cilindrice. Se utilizează în:

• Industria constructoare de mașini: rectificarea arborilor, bucșelor și a altor elemente cilindrice cu diametrul de până la 200 mm.
• Industria sculelor: producția și recondiționarea sculelor așchietoare de precizie și a matrițelor pentru injecție.
• Ateliere de reparații: recondiționarea componentelor de mașini, precum arbori de transmisie sau elemente hidraulice.
• Industria auto: prelucrarea arborilor și a alezajelor din componente ale motoarelor și ale sistemelor de transmisie.

Specificații tehnice

Parametri tehnici

Echipare standard

• Rezervor lichid de răcire
• Dispozitiv de dresare
• Roată abrazivă
• Ax de echilibrare
• 4 vârfuri
• Opritor
• Scule pentru demontarea roții abrazive
• Inel de etanșare
• Suport pentru echilibrarea roții abrazive
• Manual de utilizare în limba română
• Declarație de conformitate CE
• Cap de rectificare interioară
• Mandrină cu 3 bacuri
• Duză pentru rectificare interioară

Echipare opțională

• Lunetă deschisă: permite rectificarea stabilă a arborilor mai lungi.
• Lunetă închisă: crește precizia la prelucrarea pieselor cu diametre mai mici.
• Mandrină cu 4 bacuri: extinde posibilitățile de prindere pentru piese cu forme neregulate.
• Roată abrazivă cu flanșă: dedicată aplicațiilor specializate de rectificare.
• Dispozitiv de dresare cu diamant: îmbunătățește precizia și durata de viață a roții abrazive.
