Masina de rectificat cilindri si gauri Ø320 x 1500 mm - Precizie in prelucrarea cilindrica

Masina de rectificat cilindri si gauri Ø320 x 1500 mm - Precizie in prelucrarea cilindrica

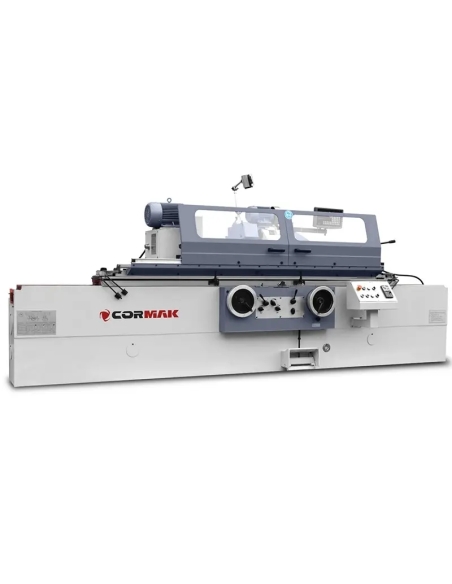

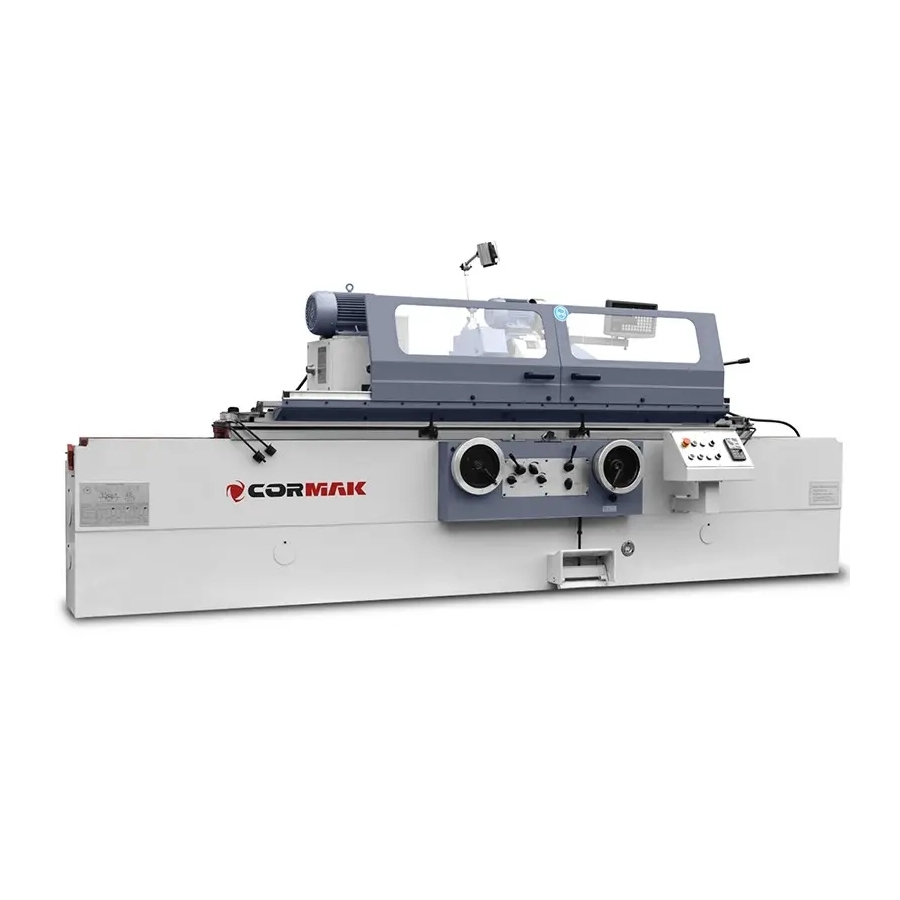

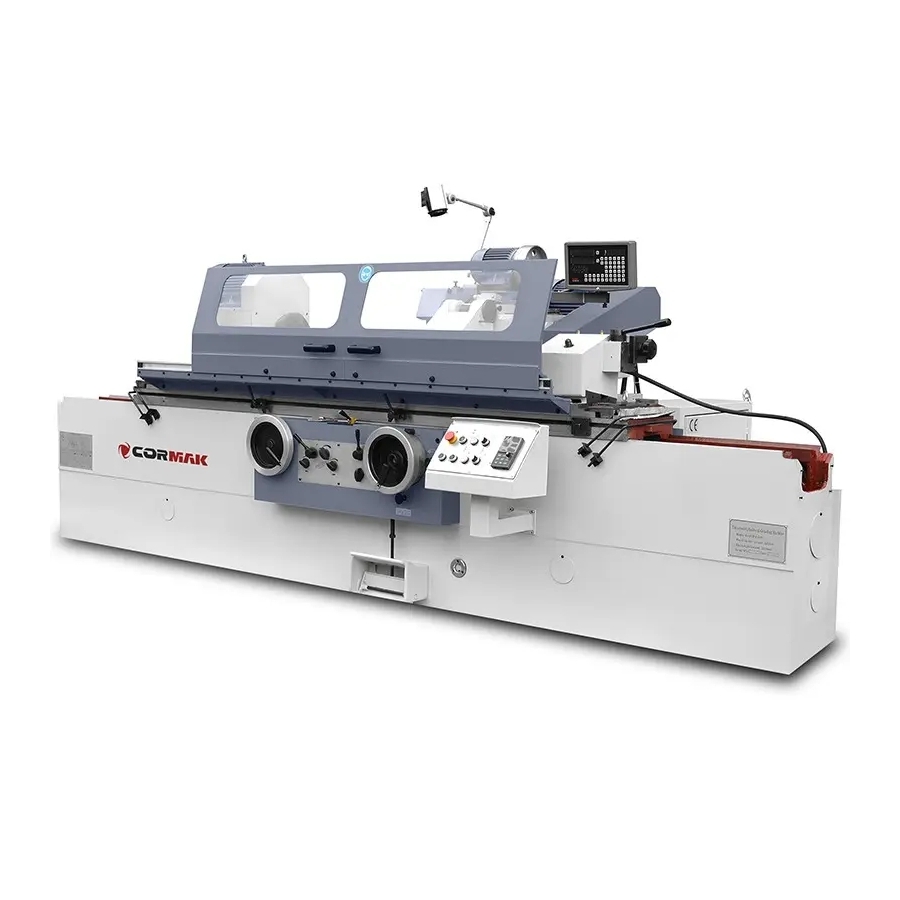

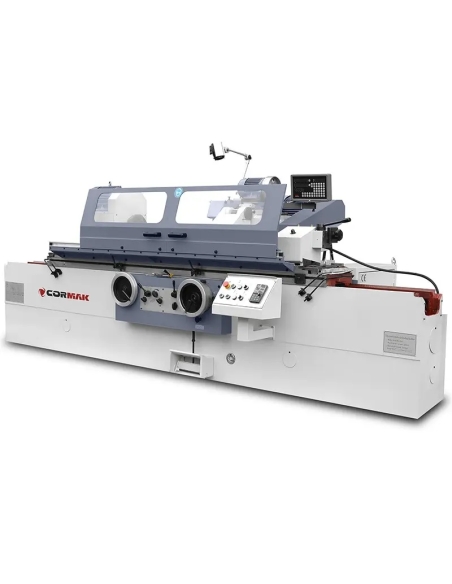

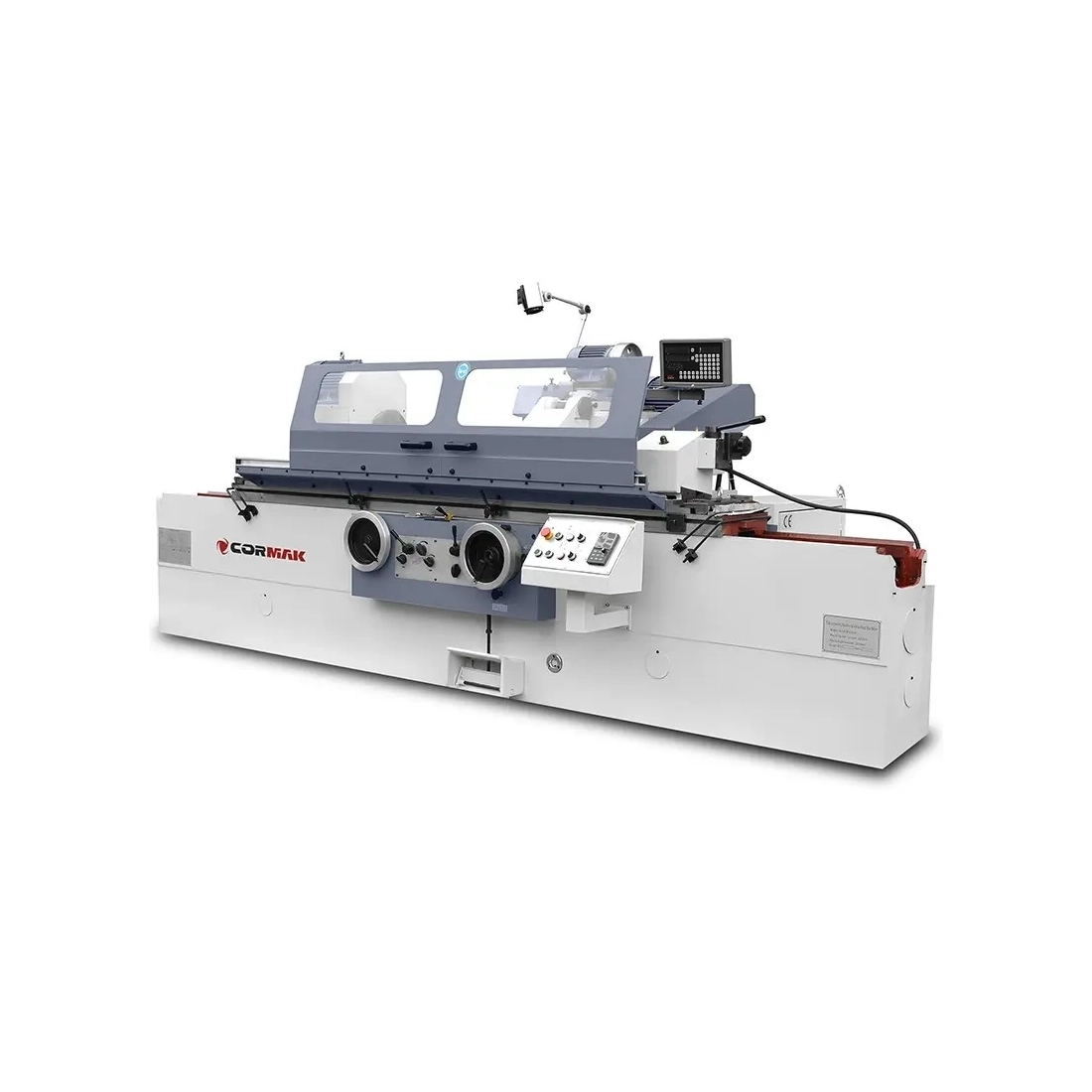

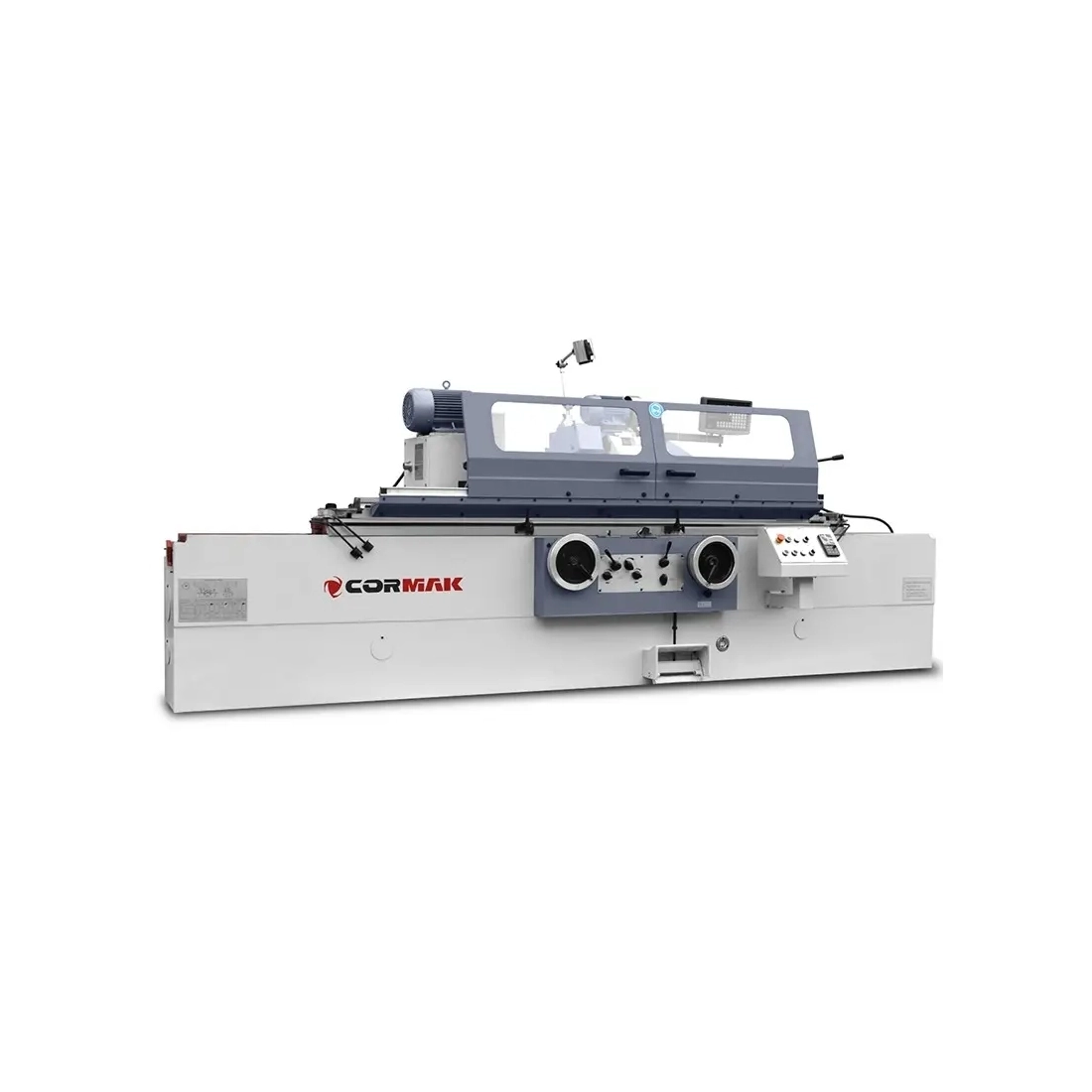

Masina de rectificat cilindri si gauri Ø320 x 1500 mm este un echipament avansat, conceput pentru slefuirea precisa a suprafetelor cilindrice externe si interne. Structura sa robusta si tehnologiile moderne ofera o precizie extraordinara a prelucrarii si fiabilitate in medii industriale solicitante.

Atributele principale ale masinii de rectificat cilindri si gauri Ø320 x 1500 mm

Masina de rectificat cilindri si gauri Ø320 x 1500 mm reprezinta o solutie versatila pentru unitatile industriale care necesita o prelucrare precisa a componentelor cilindrice cu diametrul de pana la 320 mm si lungimea de pana la 1500 mm Proiectata pentru profesionisti, combina tehnologiile avansate, cum ar fi reglementarea fara trepte a vitezei arborelui (25-220 rpm), avansul automat treptat (0,0025 mm) si sistemul hidraulic de avans al mesei cu presiune reglabila (0,9-1,1 MPa), cu o constructie masiva, asigurand stabilitatea si minimizarea vibratiilor. Masina permite slefuirea atat a suprafetelor externe ale arborilor (de la 8 la 320 mm fara suport, 8-60 mm cu suport), cat si a gaurilor interne cu diametrul de 30 la 100 mm, ceea ce o face ideala pentru o gama larga de aplicatii. Echiparea standard bogata, inclusiv capul de rectificare interna si mandrina cu 3 falci (Ø200 mm), si posibilitatea extinderii cu optiuni suplimentare, cum ar fi mandrina cu 4 falci sau rectificatorul cu diamant, imbunatatesc functionalitatea sa. Beneficiile cheie includ:

• Precizie ridicata a prelucrarii: Avansul manual si automat minim 0,0025 mm si deplasarile transversale precise (grosier 0,01 mm, fin 0,0025 mm) asigura un finisaj excelent al suprafetei.
• Versatilitate in aplicatii: Posibilitatea de slefuire a cilindrilor cu diametrul de 8-320 mm si a gaurilor cu diametrul de 30-100 mm, cu o lungime maxima de prelucrare externa de 1500 mm si interna de 125 mm
• Stabilitate si durabilitate: Constructia masiva cu ax precis al capului de rectificare si sistem de actionare hidraulic minimalizeaza vibratiile, oferind stabilitate in timpul operatiunilor intensive.
• Sistem hidraulic eficient: Avansul hidraulic al mesei cu intervalul de viteze 0,1-4 m/min si presiune reglabila (0,9-1,1 MPa) permite miscari fluide si precise, sporind eficienta prelucrarii.
• Nivel redus de zgomot: Utilizarea pompelor filetate in sistemul hidraulic asigura o functionare silentioasa, imbunatatind confortul de utilizare in mediu industrial.
• Flexibilitate in configuratie: Echipamentul standard bogat si optiunile suplimentare permit adaptarea masinii la nevoile de productie specifice.
• Pregatire pentru lucru: Masina este complet pregatita pentru a incepe productia imediat, minimizand perioadele de oprire.

Constructia si tehnologia masinii de rectificat

Structura solida si componente precise

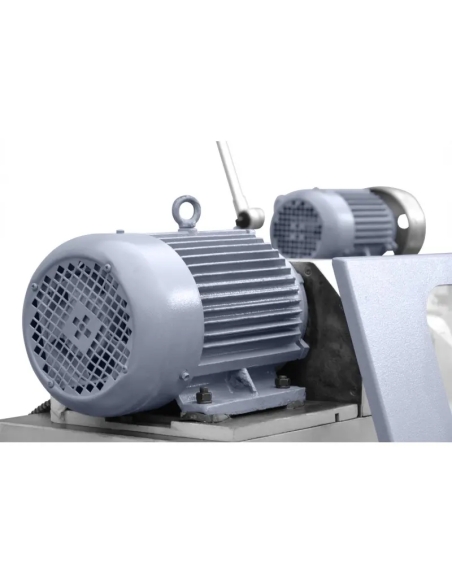

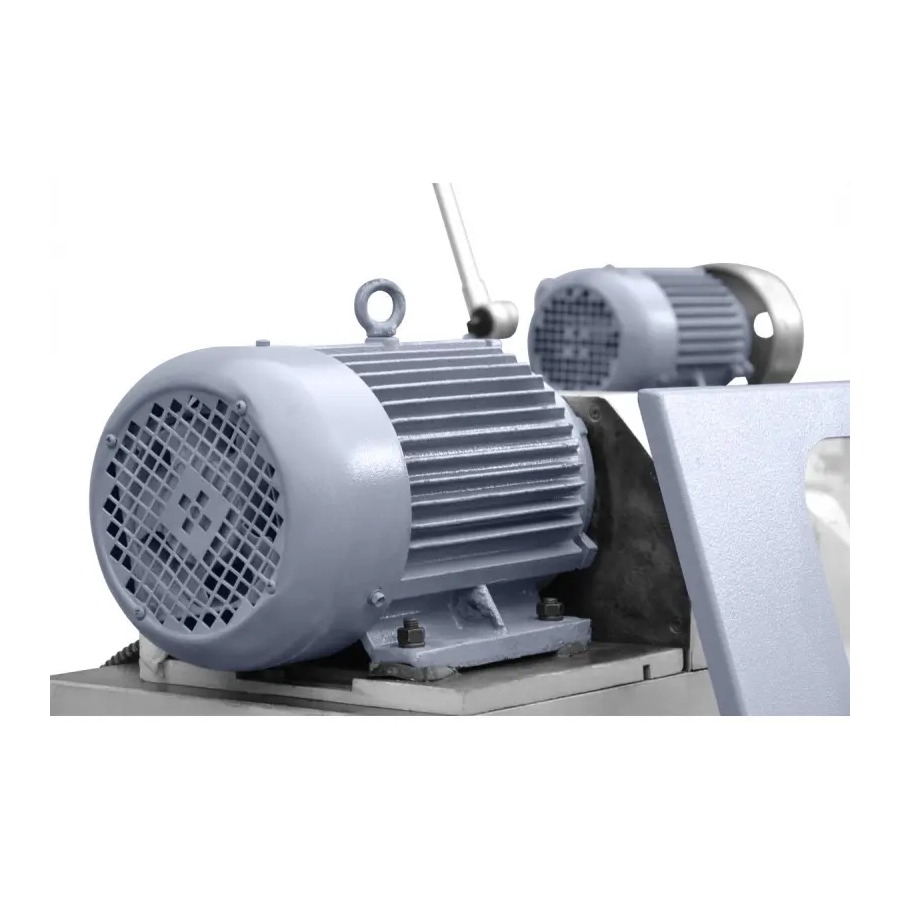

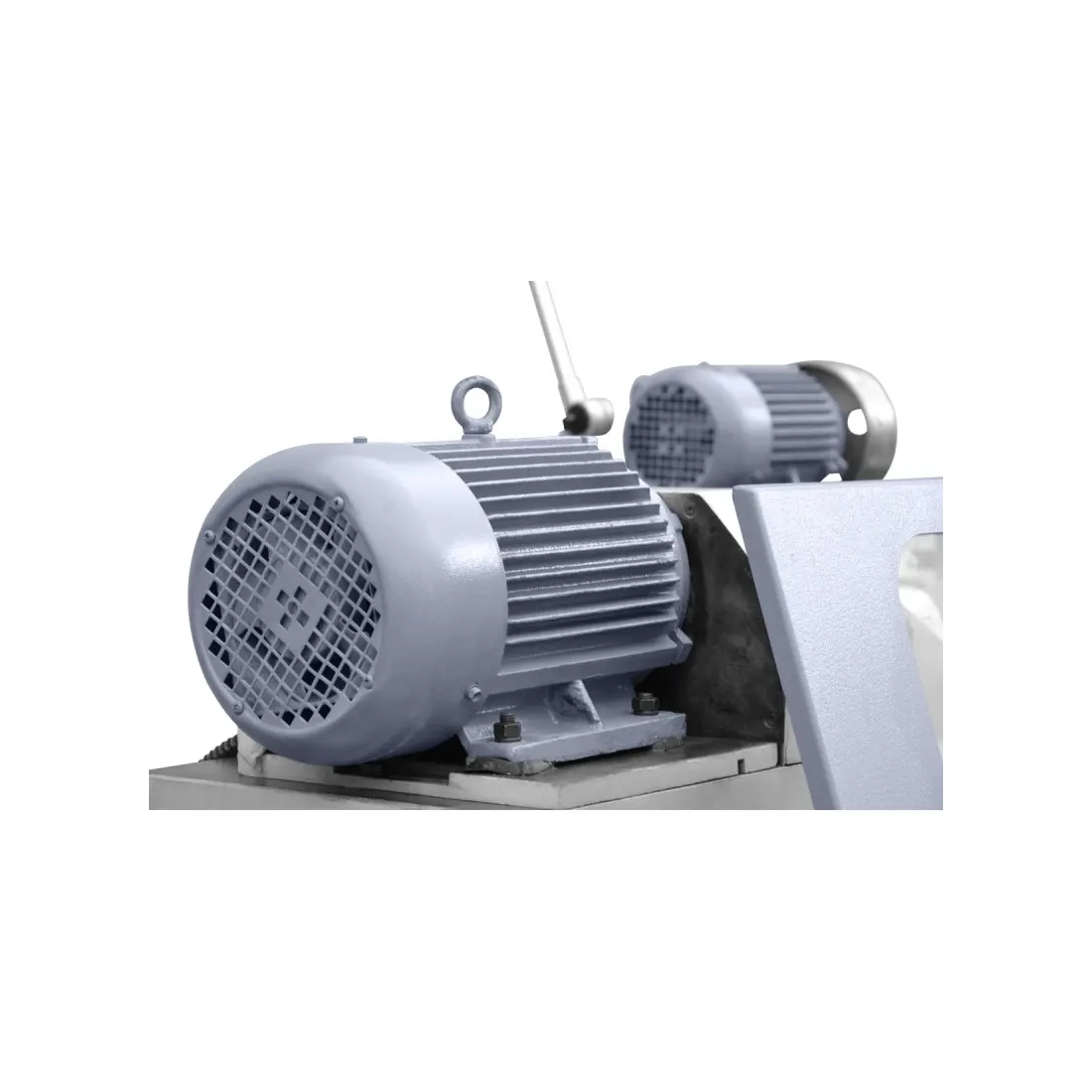

Masina de rectificat cilindri si gauri Ø320 x 1500 mm se caracterizeaza printr-o constructie robusta care asigura stabilitate in timpul prelucrarii detaliilor cu masa de pana la 150 kg Echipata cu ghidaje precise si ax de heading cu rigiditate inalta, actionat de un motor de 5,5 kW, functioneaza cu o rozeta de dimensiuni Ø400 x 50 x Ø203 mm, permitand o prelucrare eficienta a suprafetelor cilindrice externe. Capul de rectificat intern cu o viteza de rotatie de 10000 rpm asigura finisajul precis al gaurilor.

Sistem avansat de avans

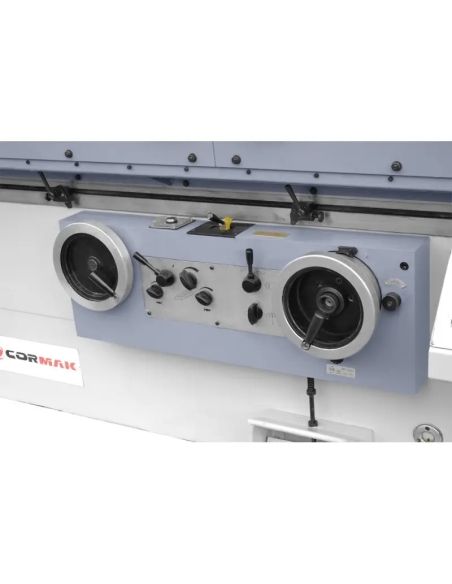

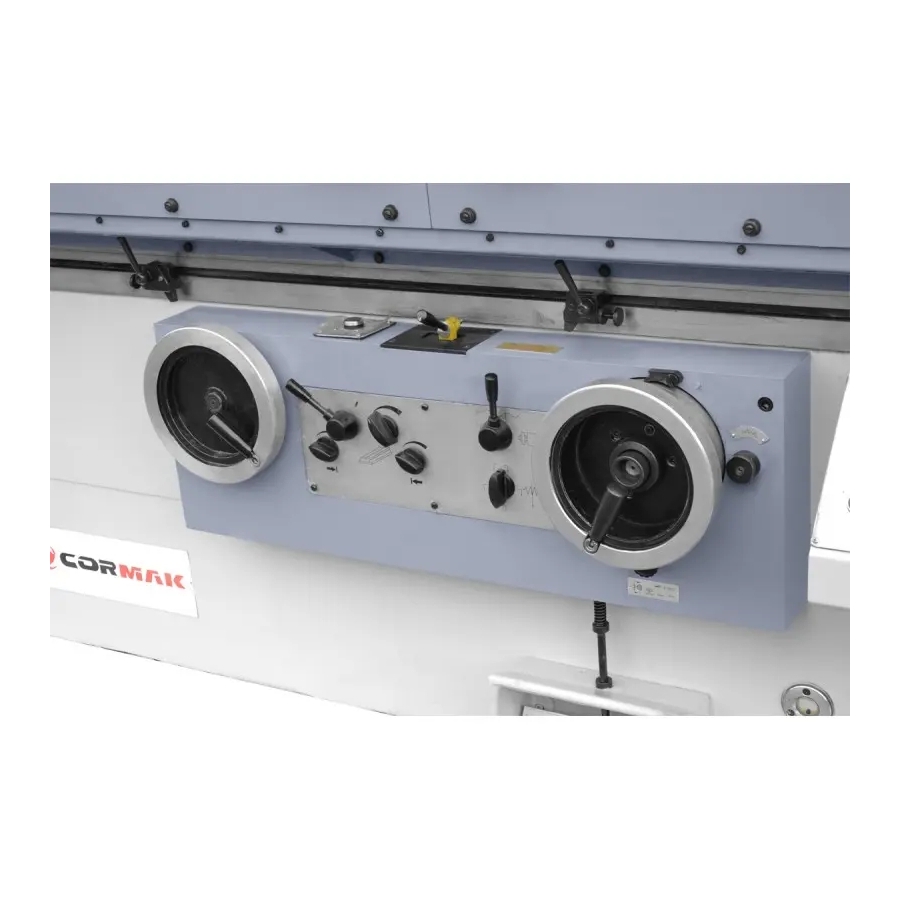

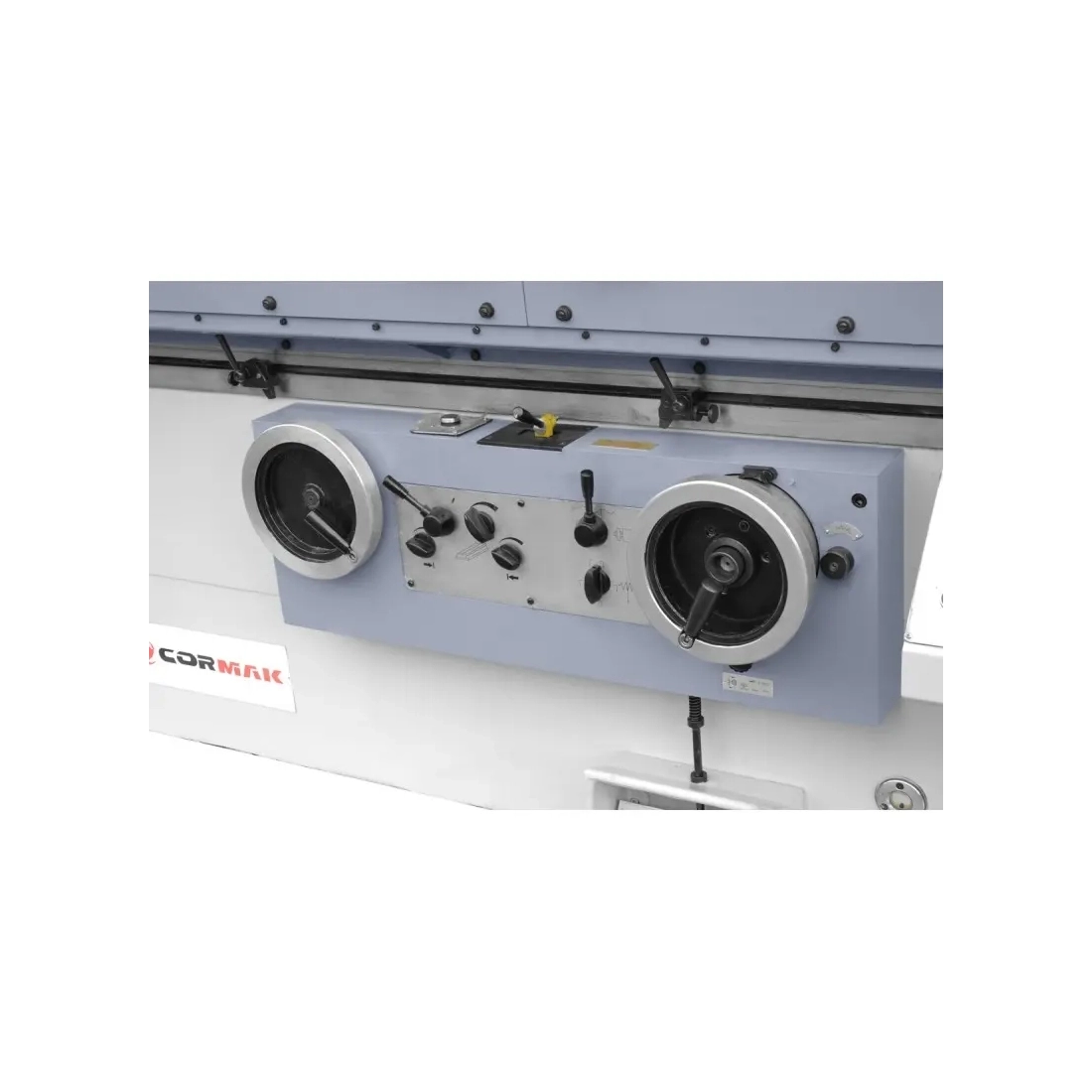

Masina ofera un avans transversal maxim de 246 mm si avansuri manuale precise: grosier 2 mm/rev. si fin 0,5 mm/rev. Avansul manual si automat minim 0,0025 mm si compensatia uzurii rozetei la nivelul de 0,0025 mm garanteaza o acuratete inalta a prelucrarii. Sistemul hidraulic de avans al mesei cu intervalul de viteze 0,1-4 m/min si presiune reglabila (0,9-1,1 MPa) asigura miscari fluide, esentiale pentru aplicatii precise.

Sistem de racire si suporturi

Masina de rectificat cilindri este echipata cu un sistem eficient de racire cu rezervor de lichid de racire, protejand materialele prelucrate si rozeta de supraincalzire. Mandrina cu 3 falci (Ø200 mm) si optionalul mandrina cu 4 falci asigura o fixare sigura a detaliilor, sporind siguranta si precizia lucrului. Unghiul de rotatie al capului de lucru +90° si al mesei (3° in dreapta, 6° in stanga) permit flexibilitate in adaptarea la diverse sarcini de prelucrare.

Precizie si eficienta la locul de munca

Masina de rectificat cilindri si gauri Ø320 x 1500 mm asigura o calitate excelenta a finisajului datorita controlului precis al avansurilor si constructiei stabile. Lungimea maxima de prelucrare externa este de 1500 mm si cea interna de 125 mm, permitand prelucrarea detaliilor de dimensiuni variate. Viteza periferica a rozetei (35 m/s) si reglarea fara trepte a vitezei axului (25-220 rpm) permit adaptarea parametrilor la cerinte specifice, asigurand suprafete netede cu tolerante minime.

Aplicatia masinii de rectificat cilindri

Masina de rectificat cilindri si gauri Ø320 x 1500 mm este destinata unitatilor industriale care necesita prelucrarea precisa a elementelor cilindrice. Este utilizata in:

• Industria masinilor: Slefuirea arborelui, bucselor si altor elemente cilindrice de lungimi de pana la 1500 mm
• Industria uneltelor: Productia si reconditionarea uneltelor de taiere precise si a matritelor de injectie.
• Unitati de reparatii: Reconditionarea componentelor masinilor, precum arbori de transmisie sau componente hidraulice.
• Industria auto: Prelucrarea cilindrilor si gaurilor in componentele motoarelor si sistemelor de transmisie.

Specificatii tehnice

Parametrii tehnici

Capul de lucru

Capul rozetei (rozeta)

Unitatea de rectificat intern

Masa de lucru

Sistemul hidraulic

Echipament standard

• Rezervor de lichid de racire
• Rectificator
• Rozeta
• Axa de echilibrare
• 4 varfuri
• Opritor
• Suport deschis
• Instrumente de demontare rozeta
• Inel de etansare
• Suporti de echilibrare rozeta
• Instructiuni de utilizare in limba poloneza
• Declaratie de conformitate CE
• Cap de rectificare interna
• Mandrina cu 3 falci
• Duza de rectificare interna

Echipament optional

• Suport inchis: Creste precizia prelucrarii detaliilor cu diametre mai mici.
• Mandrina cu 4 falci: Extinde posibilitatile de prindere a detaliilor cu forme neregulate.
• Rozeta cu flansa: Dedicata aplicarilor de slefuire specializate.
• Rectificator cu diamant: Creste precizia si durabilitatea rozeta.

Comanda-ti masina de rectificat cilindri astazi

Creste eficienta productiei tale cu masina de rectificat cilindri si gauri Ø320 x 1500 mm Contacteaza-ne pentru a obtine o oferta detaliata sau pentru a programa o prezentare a masinii. Alege precizia si fiabilitatea - alege masinile de rectificat cilindri de la Cormak!
