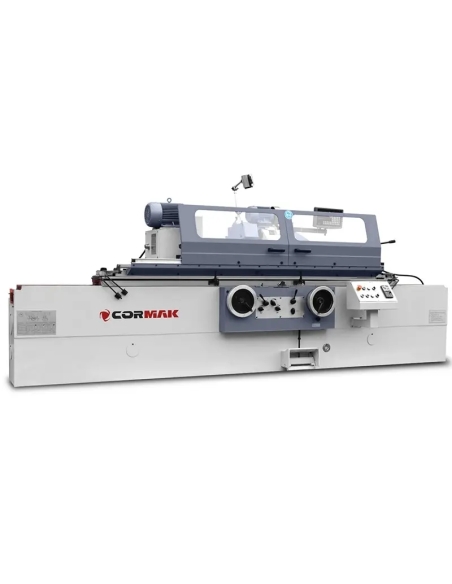

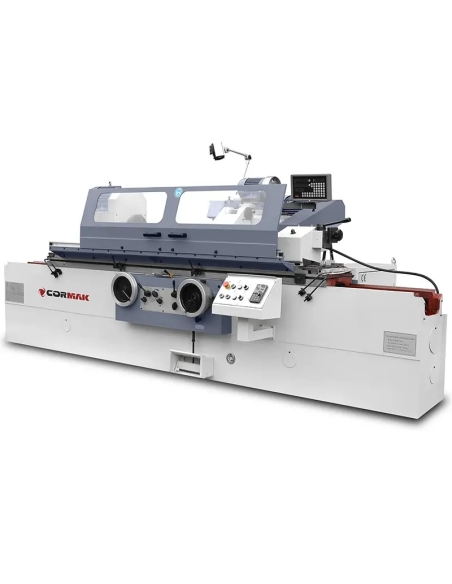

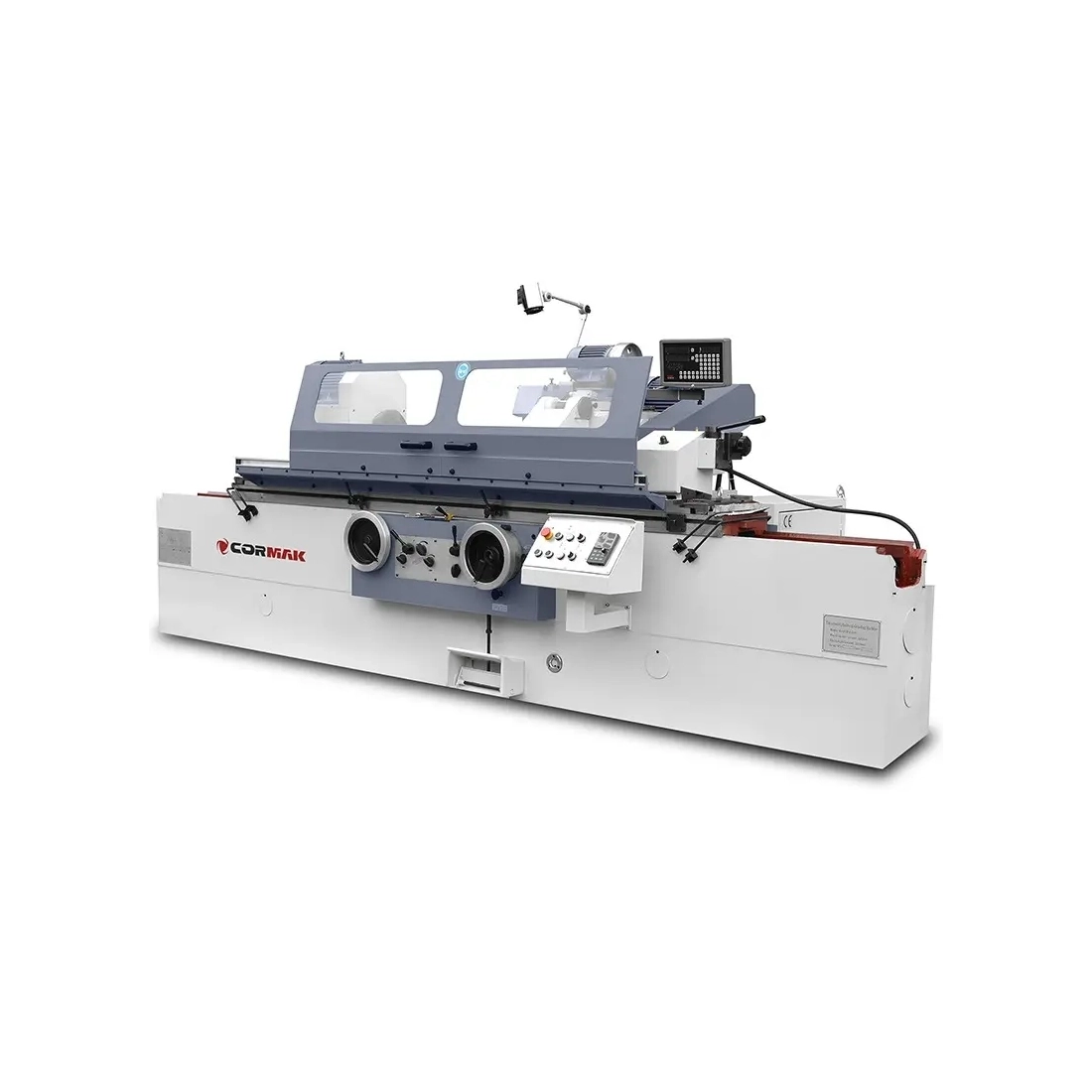

Masina de rectificat cilindri si gauri Ø320 x 1000 mm - Precizie in prelucrarea cilindrica

Masina de rectificat cilindri si gauri Ø320 x 1000 mm - Precizie in prelucrarea cilindrica

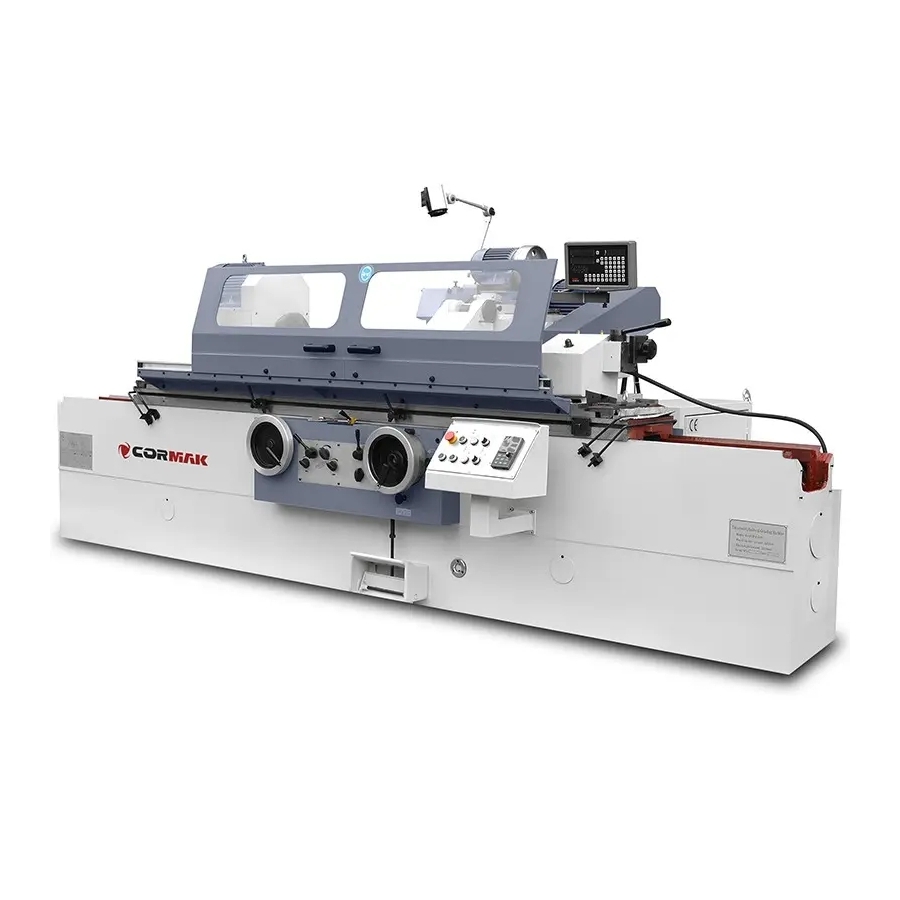

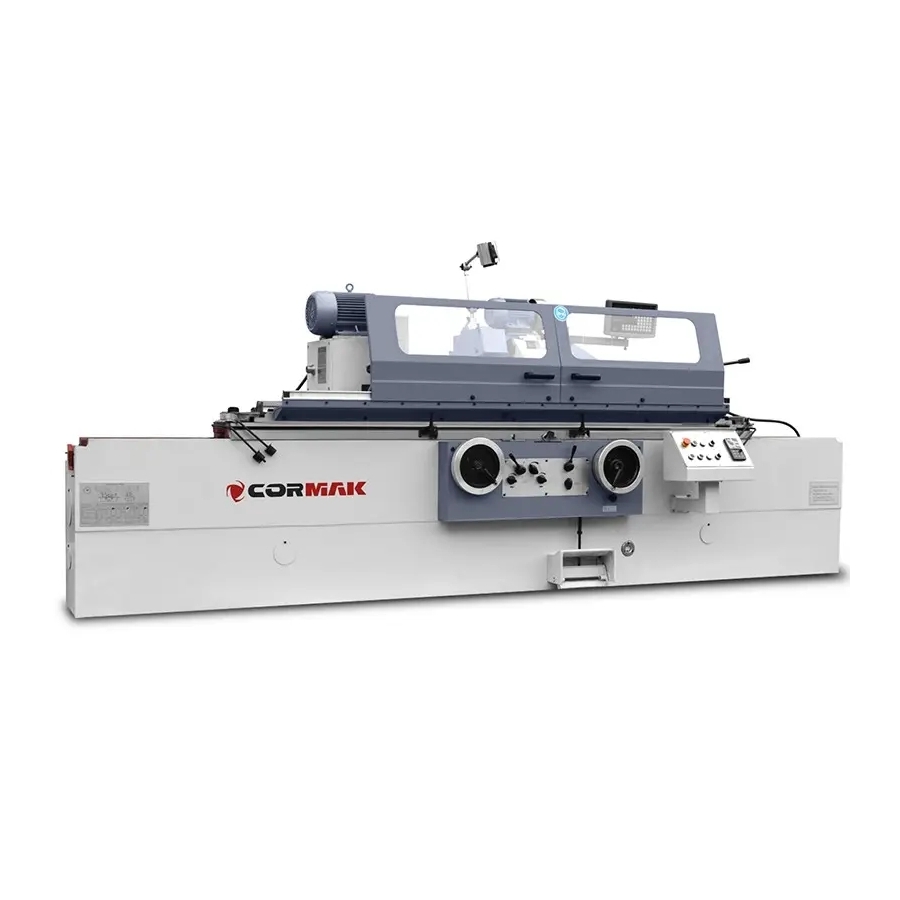

Masina de rectificat cilindri si gauri Ø320 x 1000 mm este un echipament avansat conceput pentru slefuirea precisa a suprafetelor cilindrice exterioare si interioare. Structura sa robusta si tehnologia moderna garanteaza o mare precizie a prelucrarii si fiabilitate in mediile industriale solicitante.

Principalele avantaje ale masinii de rectificat cilindri si gauri Ø320 x 1000 mm

Masina de rectificat cilindri si gauri Ø320 x 1000 mm este o solutie versatila pentru atelierele industriale care necesita prelucrarea precisa a elementelor cilindrice cu un diametru de pana la 320 mm si o lungime de pana la 1000 mm (cu optiuni de extindere la 1500 mm, 2000 mm sau 3000 mm). Proiectata pentru profesionisti, combina tehnologii avansate precum reglarea continua a vitezei arborelui (25 - 220 rotatii/min) si sistemul hidraulic de avans al mesei, cu o constructie solida avand o greutate de 5,3 tone (pentru versiunea de 1000 mm), asigurand fiabilitate si eficienta. Masina permite slefuirea atat a suprafetelor exterioare ale cilindrilor, cat si a gaurilor interioare cu un diametru de 30 pana la 100 mm, fiind astfel o alegere ideala pentru o gama larga de aplicatii. Echipamentul standard bogat, incluzand capul pentru slefuire interioara si mandrina cu 3 falci, precum si avansurile precise (0,0025 mm) garanteaza o finisare excelenta a suprafetelor. Printre beneficiile cheie se numara:

• Precizie inalta a prelucrarii: Avans minim de 0,0025 mm si deplasari transversale precise (grosier 0,01 mm, fin 0,0025 mm) asigura o finisare exceptionala a suprafetelor.
• Versatilitate: Posibilitatea de a slefui cilindri cu un diametru de 5-320 mm si gauri cu un diametru de 30-100 mm, cu o lungime maxima de prelucrare externa de 1000 mm (sau mai mult, in functie de versiune).
• Stabilitate si durabilitate: Constructia masiva cu o greutate de 5,3 tone (pentru versiunea de 1000 mm) reduce vibratiile, oferind stabilitate in timpul lucrului intensiv.
• Sistem hidraulic eficient: Avansul hidraulic al mesei cu o gama de viteze de 0,1-4 m/min permite miscari fluente si precise, sporind eficienta prelucrarii.
• Flexibilitate in configurare: Echipamentul standard bogat si optiunile suplimentare, cum ar fi suporturile sau dresa diamantata, permit adaptarea masinii la nevoi specifice.
• Pregatita pentru utilizare: Masina este complet pregatita pentru a incepe productia imediat, reducand la minimum timpul de intrerupere.

Constructia si tehnologia masinii de rectificat

Constructie robusta si componente precise

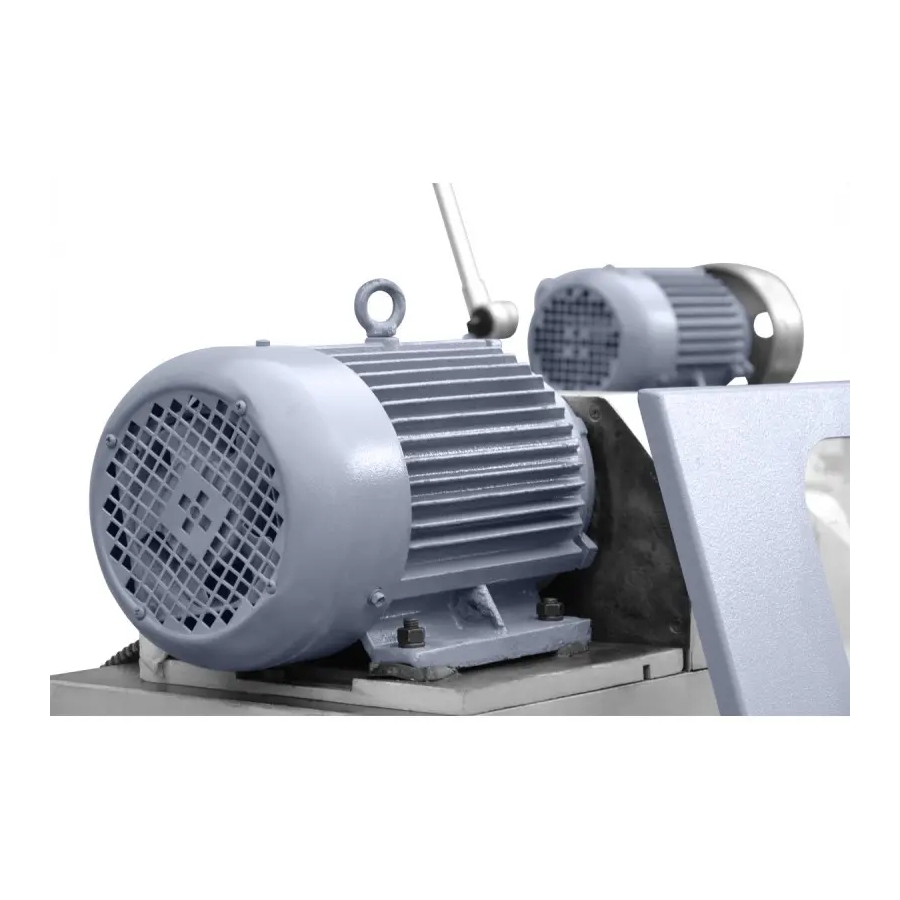

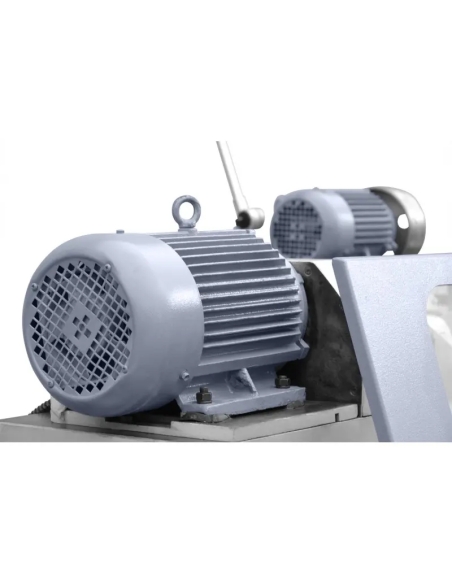

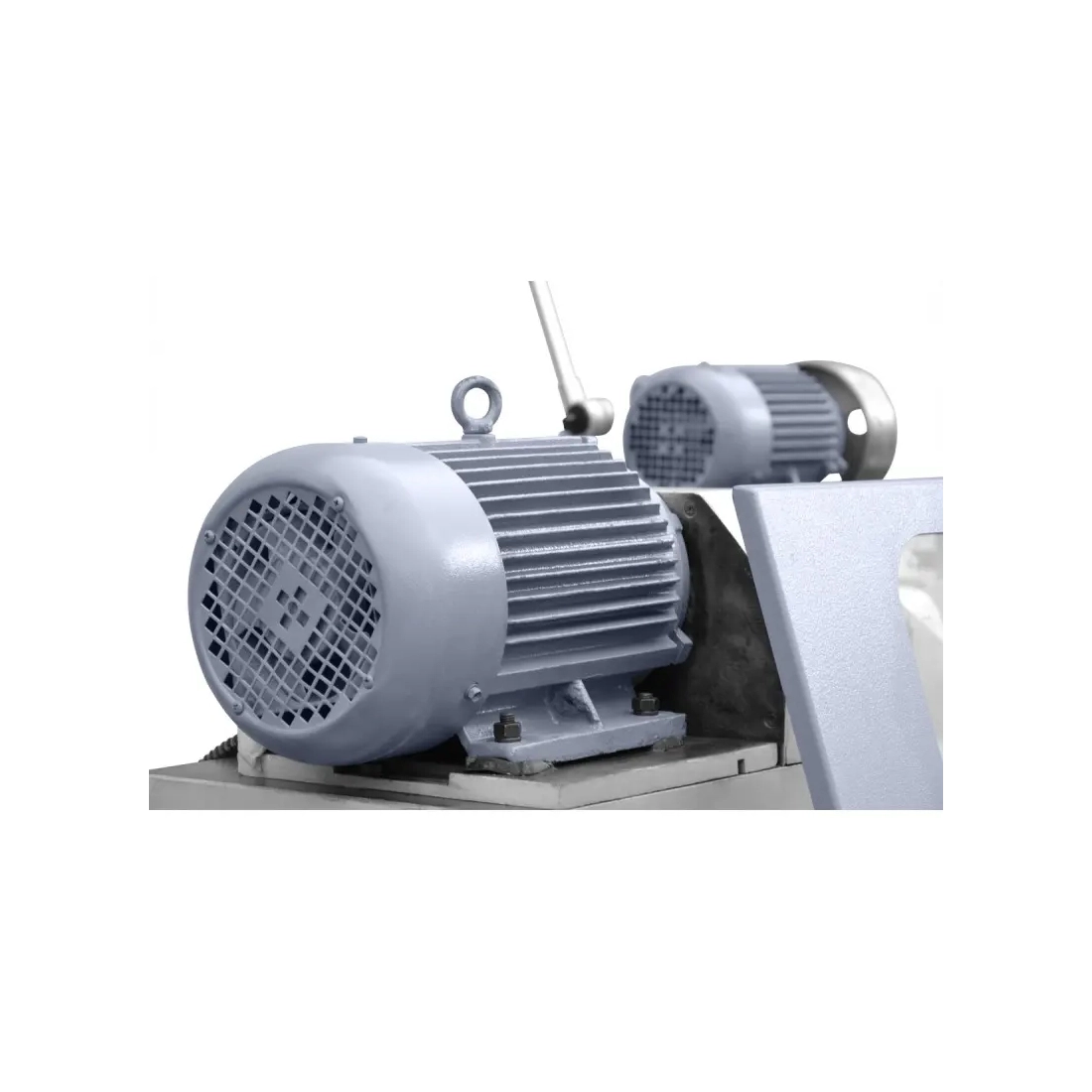

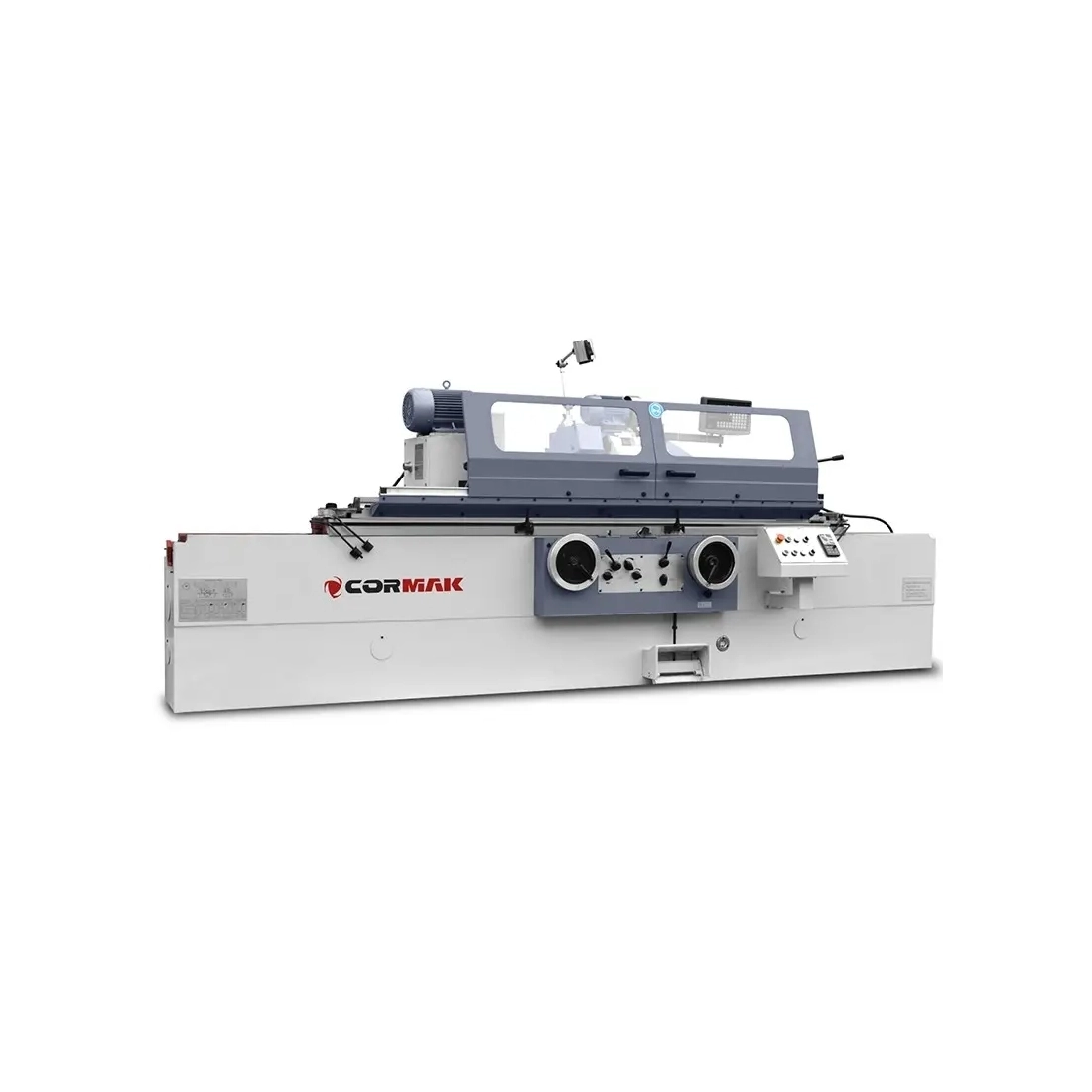

Masina de rectificat cilindri si gauri Ø320 x 1000 mm se caracterizeaza printr-o constructie robusta cu o greutate de 5,3 tone (pentru versiunea de 1000 mm) si dimensiuni de 322x200x205 cm, oferind stabilitate in timpul prelucrarii. Echipata cu ghidaje precise si un arbore antrenat de un motor de 5,5 kW, colaborand cu o roata abraziva de 400x50x203 mm, permite o prelucrare eficienta a suprafetelor cilindrice externe. Capul pentru slefuirea interna, dotat cu un motor de 1,1 kW si o viteza de rotatie de 10000/15000 rotatii/min, asigura finisarea precisa a gaurilor.

Sistem de avans avansat

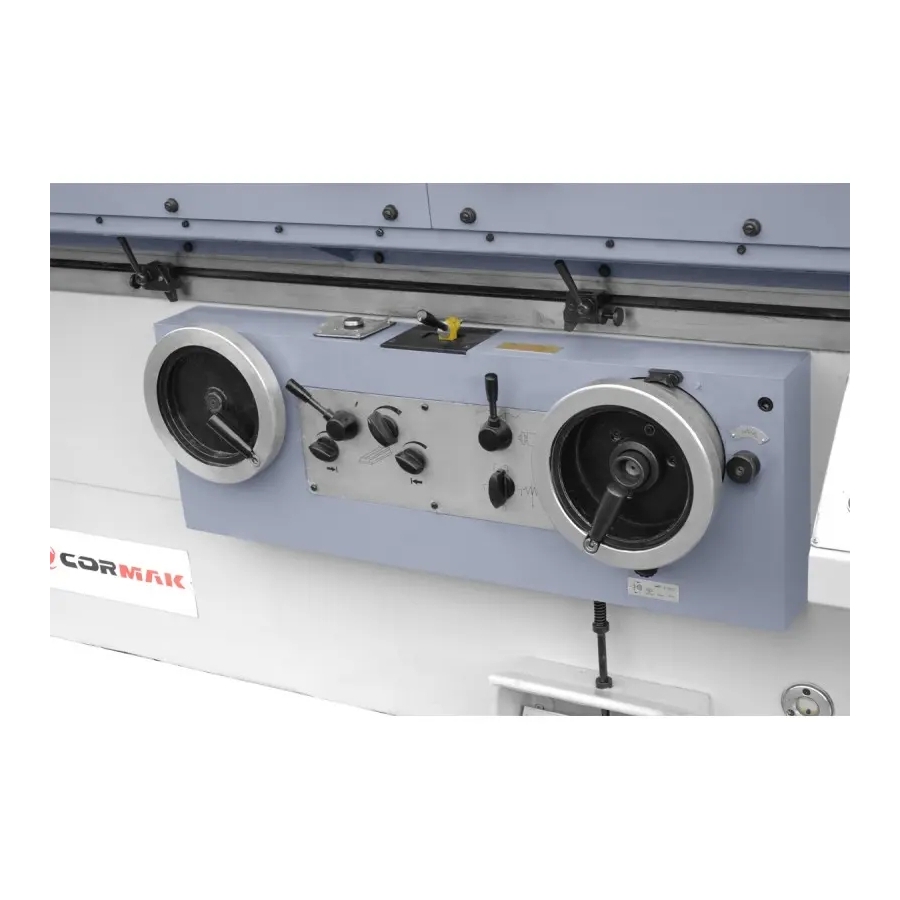

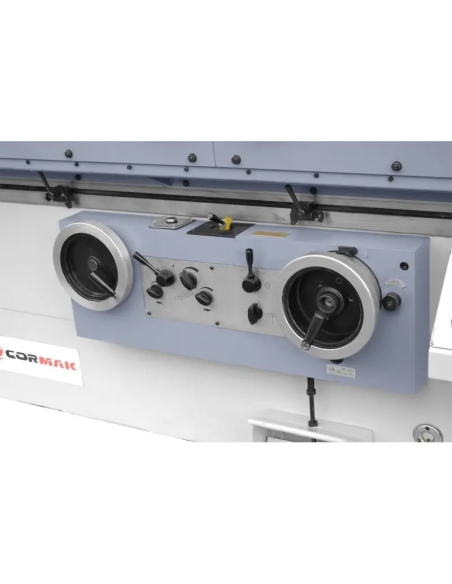

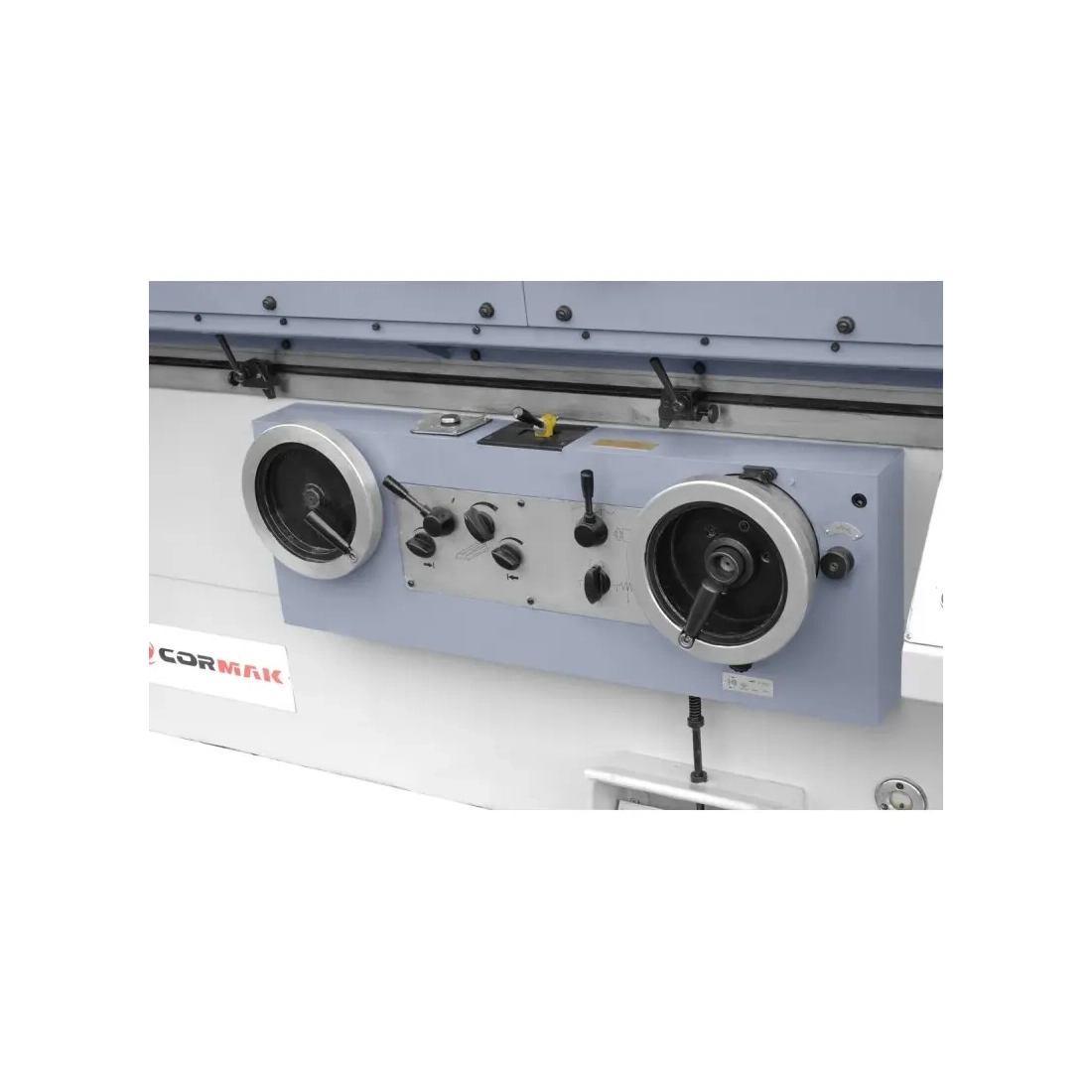

Masina ofera o deplasare transversala maxima de 246 mm si avansuri manuale precise: grosier 2 mm/rot si fin 0,5 mm/rot Avansul minim de 0,0025 mm si compensarea uzurii rotii abrazive la nivelul de 0,0025 mm garanteaza o mare precizie a prelucrarii. Sistemul hidraulic de avans al mesei, cu o gama de viteze de 0,1-4 m/min, asigura miscari fluide, esentiale pentru aplicatiile precise.

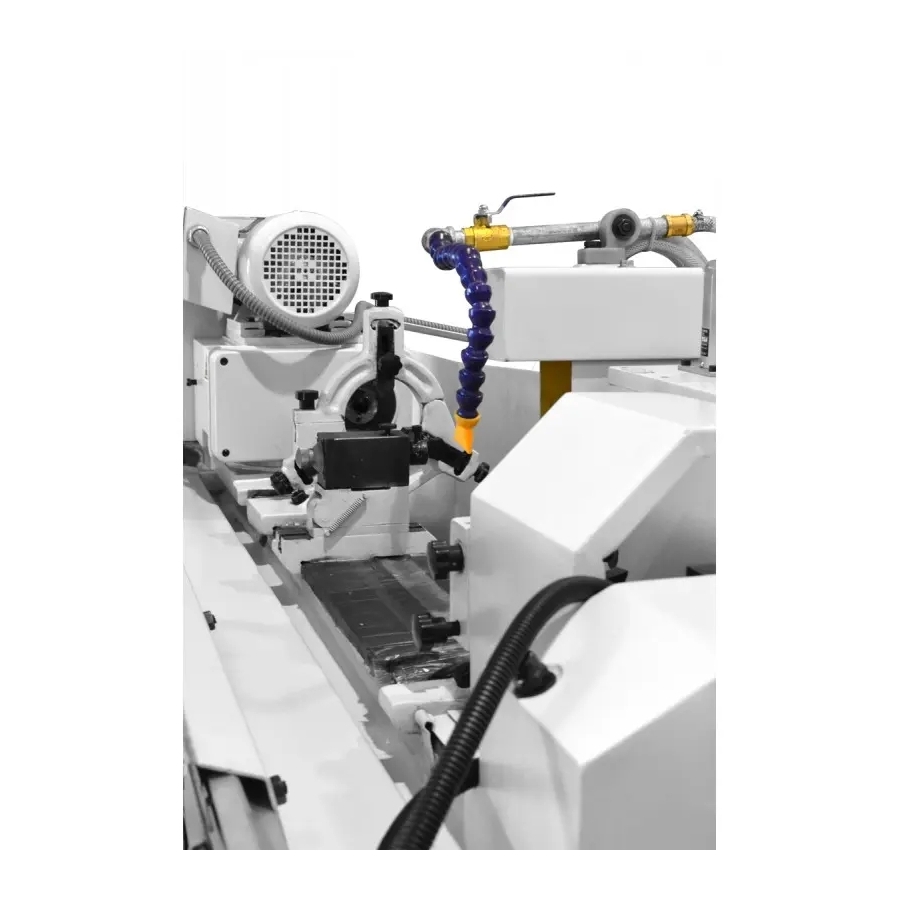

Sistem de racire si mandrine

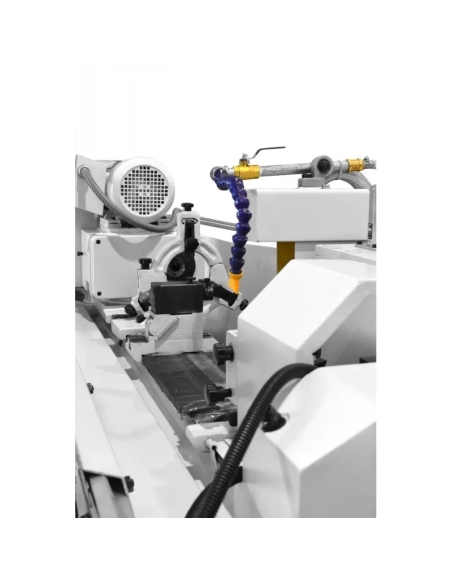

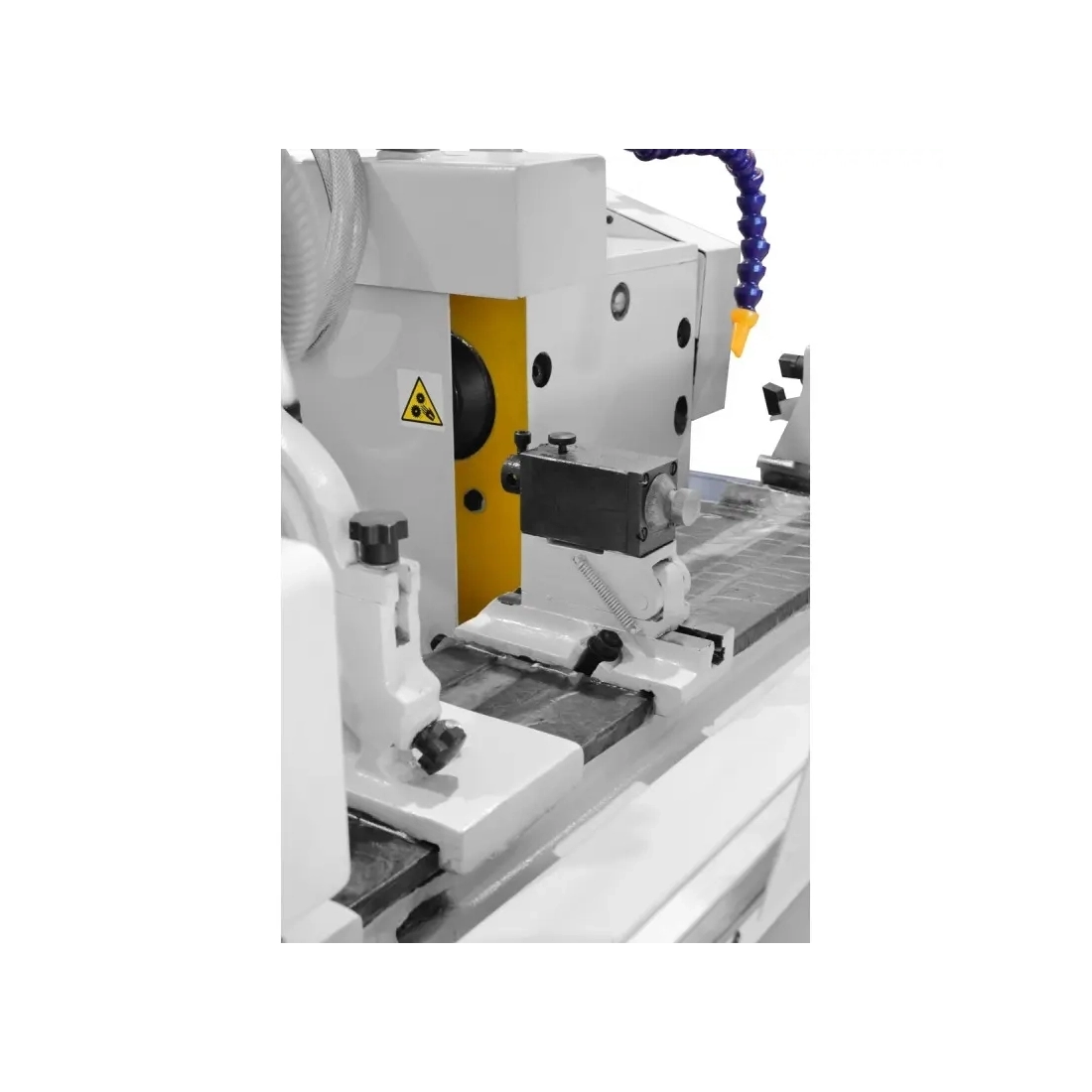

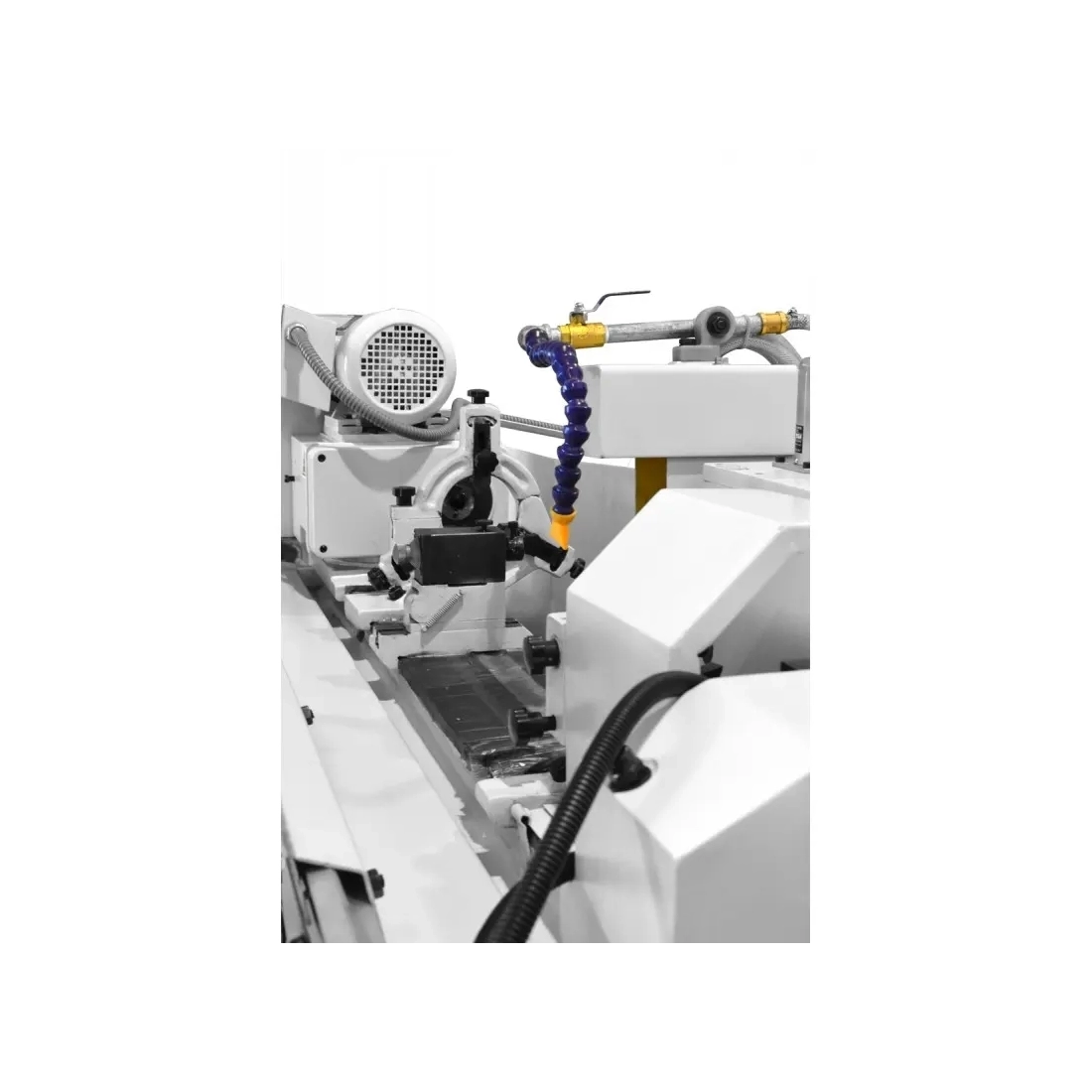

Masina de rectificat cilindri este echipata cu un sistem de racire eficient care protejeaza materialul prelucrat si roata abraziva de supraincalzire. Mandrina cu 3 falci si capul rotativ cu con MK 4 asigura o fixare sigura a pieselor de prelucrat, sporind siguranta si precizia lucrului. Unghiul de rotire al capului +90° si al mesei (3° spre dreapta, 7° spre stanga pentru versiunea de 1000 mm) permit adaptarea flexibila la diferite sarcini de prelucrare.

Precizia si eficienta lucrului

Masina de rectificat cilindri si gauri Ø320 x 1000 mm asigura o calitate excelenta de finisare datorita controlului precis al avansurilor si constructiei stabile. Lungimea maxima de prelucrare externa este de 1000 mm (cu optiuni de extindere la 1500 mm, 2000 mm sau 3000 mm), iar pentru gauri de 125 mm, ceea ce permite prelucrarea pieselor de dimensiuni variate. Viteza circumferentiala a rotii abrazive (35 m/s) si reglarea continua a vitezei arborelui (25-220 rotatii/min) permit ajustarea parametrilor la cerintele specifice, obtinandu-se suprafete netede cu tolerante minime.

Aplicatiile masinii de rectificat cilindri

Masina de rectificat cilindri si gauri Ø320 x 1000 mm este destinata atelierelor industriale care necesita prelucrarea precisa a elementelor cilindrice. Este utilizata in:

• Industria masinilor: Slefuirea arborilor, mansoanelor si altor elemente cilindrice de pana la 1000 mm (sau mai mult, in functie de versiune).
• Industria uneltelor: Productia si regenerarea uneltelor de prelucrare de precizie si a matritelor pentru injectie.
• Ateliere de reparatii: Regenerarea componentelor masinilor, cum ar fi arborii motoarelor sau elementele hidraulice.
• Industria auto: Prelucrarea cilindrilor si gaurilor in componentele motoarelor si a sistemelor de transmisie.

Specificatii tehnice

Parametri tehnici

Cap rotativ

Roata abraziva

Rectificat gauri

Masa

Centru fix

Motor

Masina

Echipament standard

• Rezervor de racire
• Dresa
• Roata abraziva
• Ax de echilibrare
• 4 centre
• Opritor
• Unelte pentru demontarea rotii abrazive
• Inel de etansare
• Suport pentru echilibrarea rotii abrazive
• Manual de utilizare in limba poloneza
• Declaratie de conformitate CE
• Cap pentru slefuirea interna
• Mandrina cu 3 falci
• Duza pentru slefuirea interna

Echipament optional

• Suport deschis: Permite slefuirea stabila a cilindrilor mai lungi.
• Suport inchis: Creste precizia prelucrarii detaliilor cu diametre mai mici.
• Mandrina cu 4 falci: Extinde capacitatile de fixare a detaliilor cu forme neregulate.
• Roata abraziva cu flansa: Dedicata pentru aplicatii speciale de slefuire.
• Dresa diamantata: Creste precizia si durabilitatea rotii abrazive.

Comanda-ti masina de rectificat cilindri astazi

Imbunatateste eficienta productiei tale cu masina de rectificat cilindri si gauri Ø320 x 1000 mm Contacteaza-ne pentru o oferta detaliata sau pentru a programa o demonstratie a masinii. Opteaza pentru precizie si fiabilitate - alege masinile de rectificat cilindri de la Cormak!
