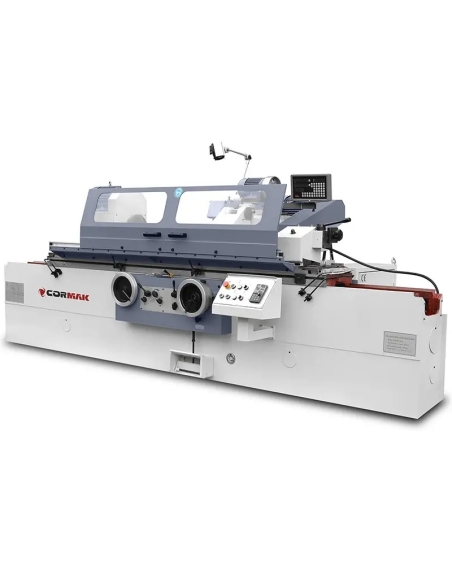

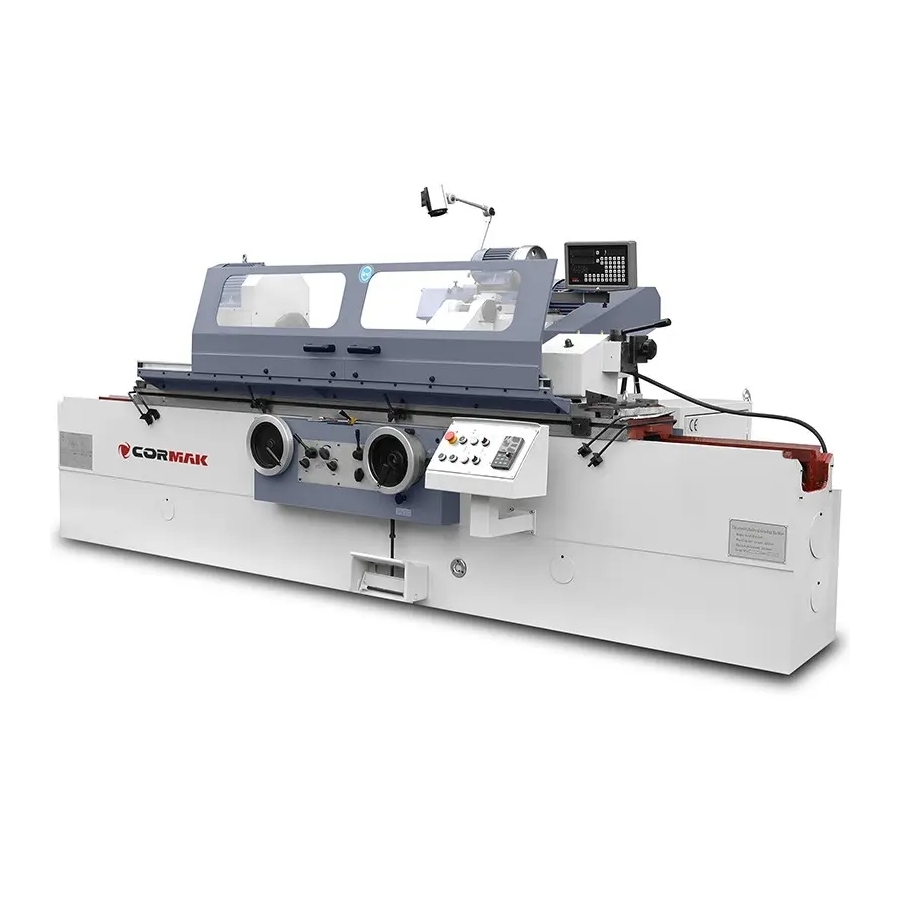

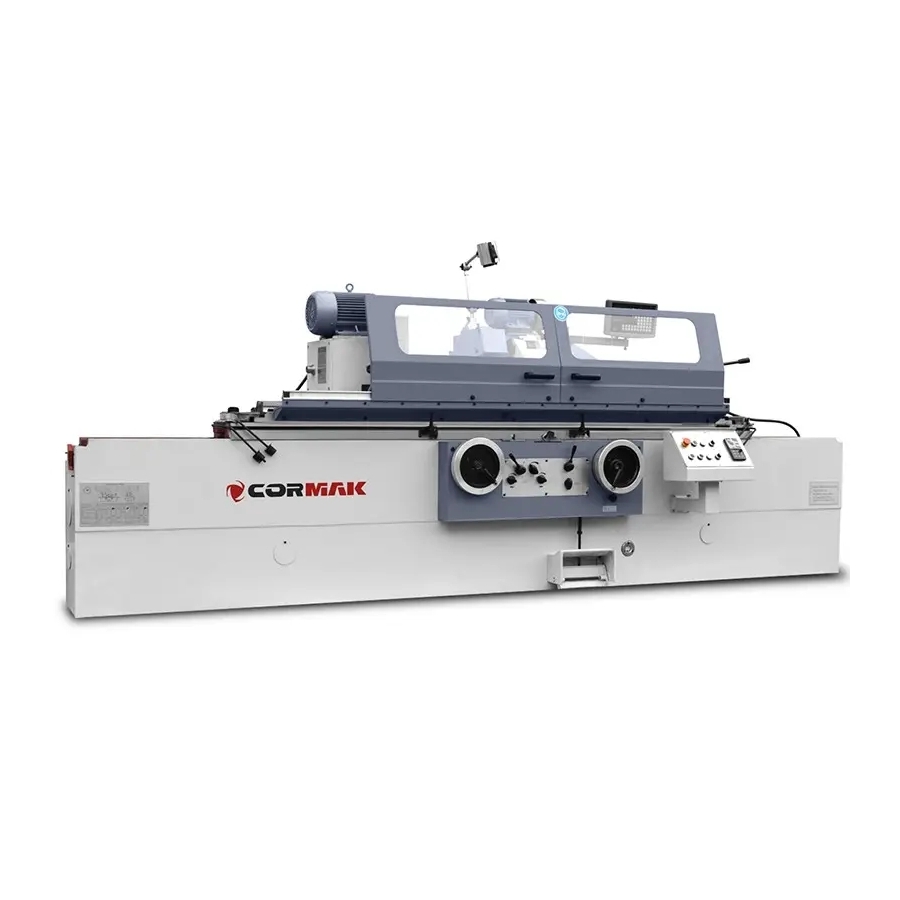

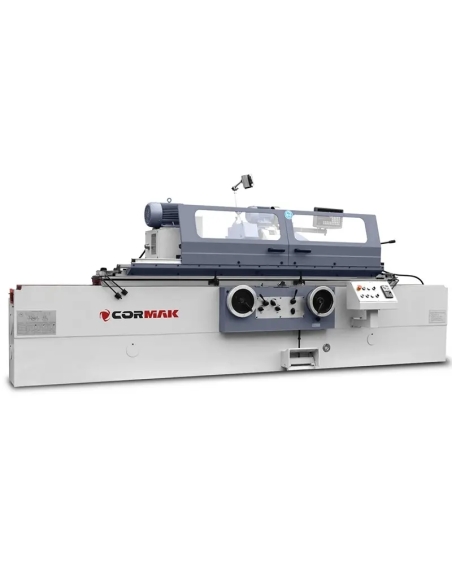

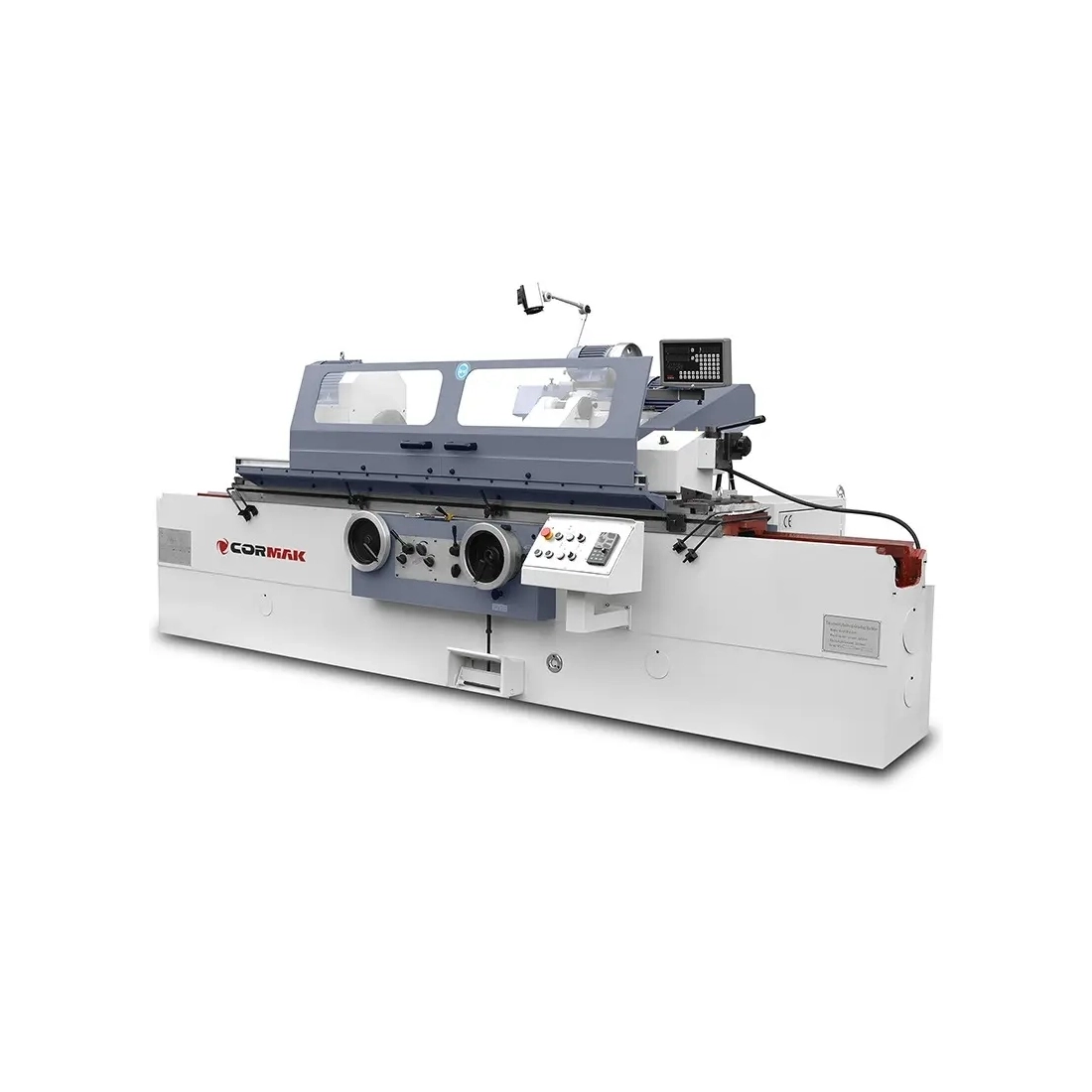

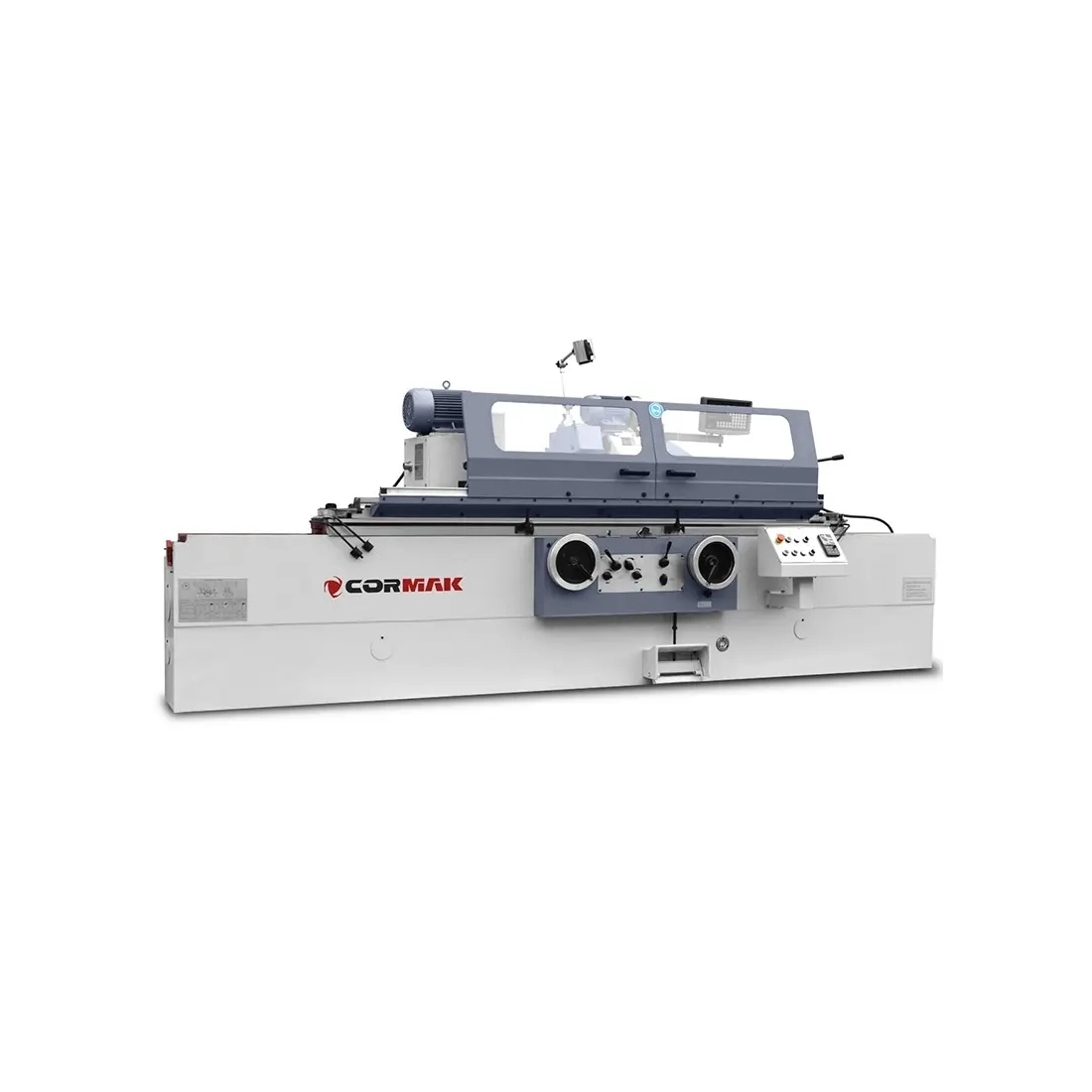

Mașină de rectificat cilindri și alezaje CORMAK MW 320×2000

Mașina de rectificat arbori și alezaje Ø320 x 2000 mm este un utilaj avansat, conceput pentru rectificarea de precizie a suprafețelor cilindrice exterioare și interioare. Construcția robustă, puterea ridicată și tehnologiile moderne oferă fiabilitate și eficiență în medii industriale solicitante.

Principalele avantaje ale mașinii de rectificat arbori și alezaje Ø320 x 2000 mm

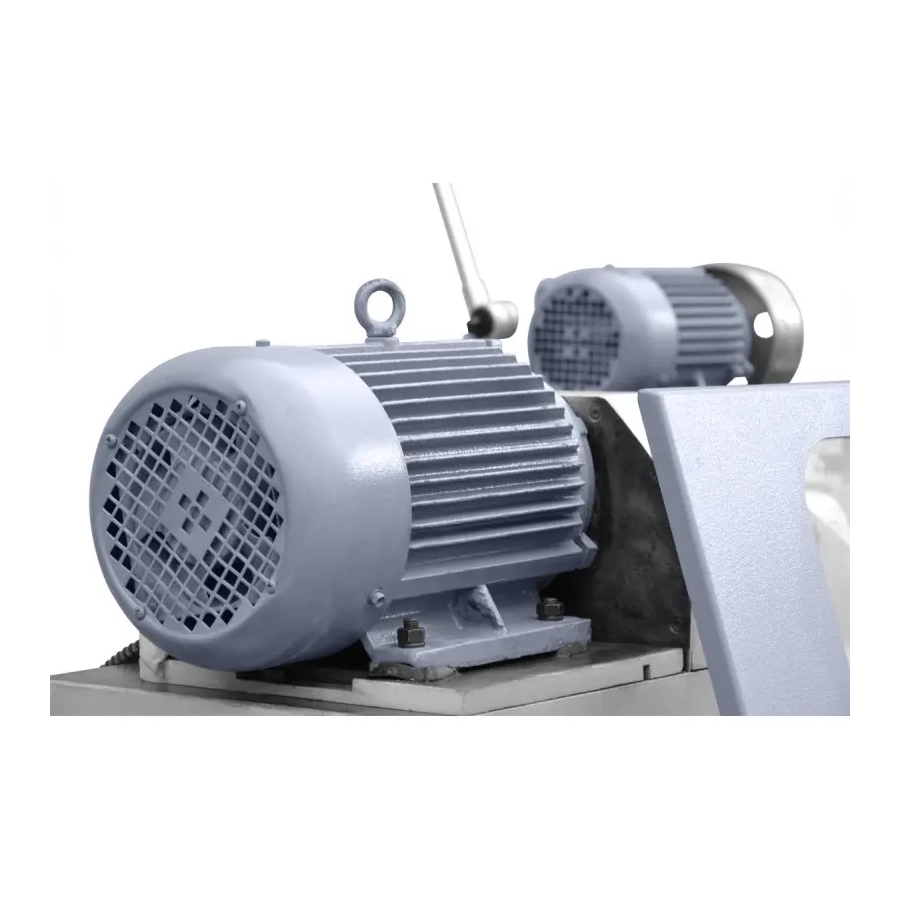

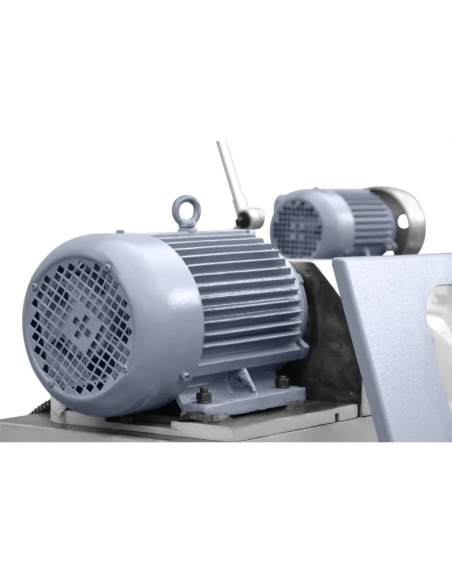

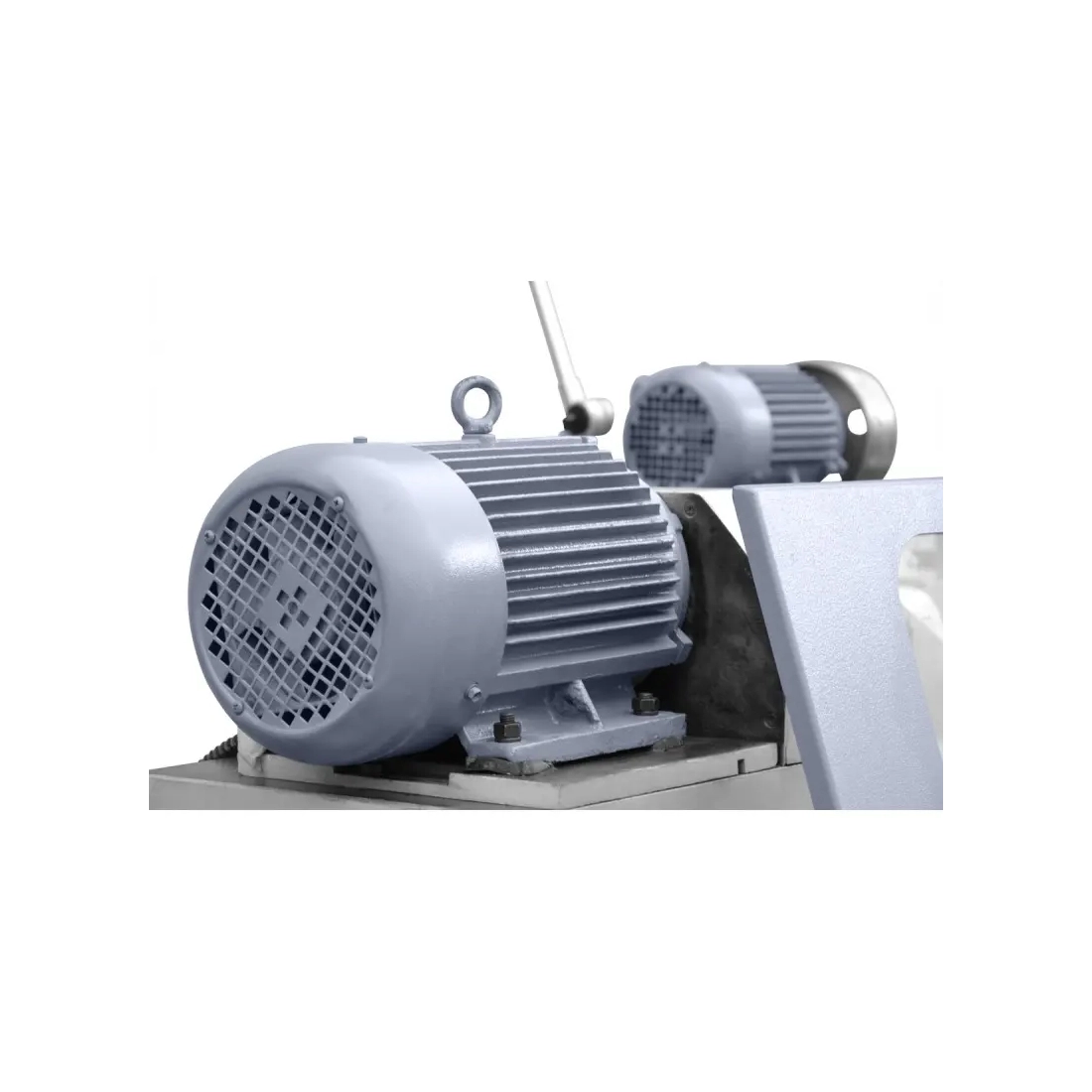

Mașina de rectificat arbori și alezaje Ø320 x 2000 mm reprezintă o soluție completă pentru unități industriale care au nevoie de prelucrarea precisă a pieselor cilindrice cu diametrul de până la 320 mm și lungimea de până la 2000 mm. Echipată cu un sistem hidraulic avansat cu pompe cu șurub și cu un arbore principal al capului de rectificare cu rigiditate ridicată, mașina asigură funcționarea stabilă la un nivel minim de zgomot. Motorul puternic de 9 kW antrenează piatra abrazivă cu dimensiunile 500x50x203 mm, permițând prelucrarea eficientă atât a suprafețelor exterioare ale arborilor, de la 8 la 320 mm, cât și a alezajelor interioare cu diametrul de la 30 la 150 mm. Avansul hidraulic al mesei, cu domeniul de viteză 0,1-4 m/min, precum și posibilitatea de rotire fină a mesei de lucru, în intervalul -3°/+6°, garantează flexibilitate și acuratețe într-o gamă largă de aplicații. Echiparea standard include cap pentru rectificare interioară și mandrină cu 3 bacuri, iar opțiunile suplimentare, precum luneta închisă sau dresserul diamantat, permit adaptarea mașinii la cerințe de producție specifice.

Construcția și tehnologia mașinii

Construcție solidă și componente de precizie

Mașina de rectificat arbori și alezaje Ø320 x 2000 mm se remarcă printr-o construcție masivă, cu greutatea de 4500 kg și dimensiunile 5800x1810x1515 mm, asigurând stabilitate în timpul prelucrării pieselor cu masa de până la 150 kg. Arborele principal de precizie al capului de rectificare și ghidajele solide reduc vibrațiile, ceea ce se traduce printr-o calitate ridicată a finisajului. Piatra abrazivă de 500x50x203 mm și viteza periferică de 35 m/s garantează rectificarea eficientă a suprafețelor cilindrice exterioare.

Sistem de avans avansat

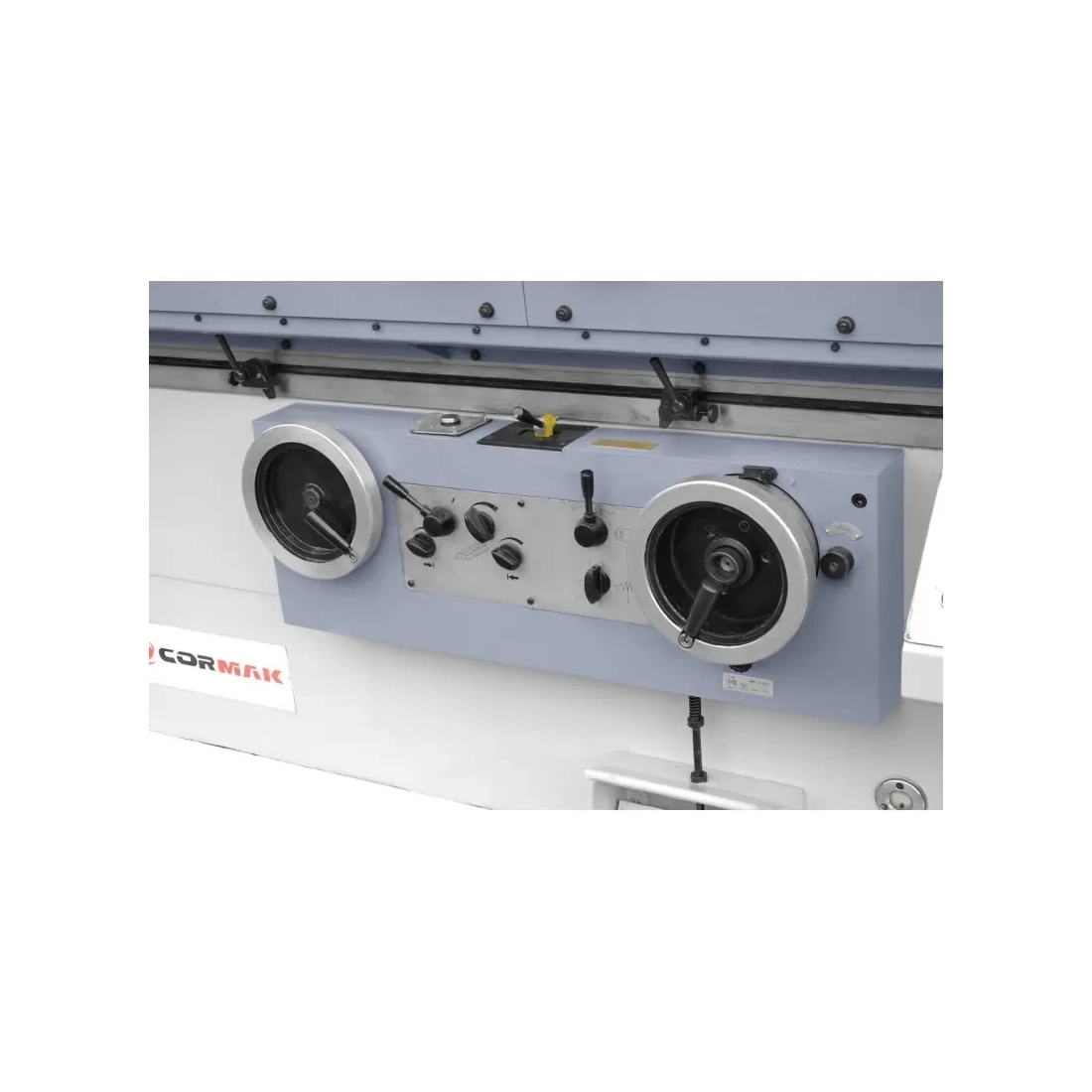

Mașina oferă o cursă maximă a mesei de 1600 mm, susținută de un sistem hidraulic de avans cu domeniul de viteză 0,1-4 m/min. Reglajul precis al mesei de lucru în intervalul -3°/+6° permite adaptarea la diferite unghiuri de prelucrare, oferind flexibilitate la realizarea operațiilor complexe.

Sistem de răcire și dispozitive de prindere

Mașina de rectificat arbori este dotată cu un sistem de răcire eficient, cu rezervor de lichid de răcire, care previne supraîncălzirea materialului prelucrat și a pietrei abrazive. Mandrina cu 3 bacuri și mandrina opțională cu 4 bacuri asigură prinderea fermă a pieselor, sporind siguranța și precizia. Capul pentru rectificare interioară permite prelucrarea alezajelor cu adâncime de până la 125 mm.

Precizie și productivitate

Mașina de rectificat arbori și alezaje Ø320 x 2000 mm oferă o calitate excelentă a finisării datorită controlului precis și construcției stabile. Lungimea maximă de rectificare exterioară este de 2000 mm, iar cea interioară de 125 mm, ceea ce permite prelucrarea pieselor cu dimensiuni variate. Viteza periferică a pietrei, de 35 m/s, și reglarea turației arborelui în intervalul 25-220 rot/min permit optimizarea parametrilor pentru cerințe specifice, obținând suprafețe netede cu toleranțe minime.

Domenii de utilizare ale mașinii de rectificat arbori

Mașina de rectificat arbori și alezaje Ø320 x 2000 mm este destinată unităților industriale care necesită prelucrarea precisă a elementelor cilindrice. Este utilizată în:

• Industria constructoare de mașini: rectificarea arborilor, bucșelor și a altor piese cilindrice cu lungime de până la 2000 mm.
• Industria de scule: producția și recondiționarea sculelor de așchiere de precizie și a matrițelor pentru injecție.
• Ateliere de reparații: regenerarea componentelor de mașini, precum arbori de transmisie sau elemente hidraulice.
• Industria auto: prelucrarea arborilor și a alezajelor în componente ale motoarelor și sistemelor de transmisie.

Specificații tehnice

Parametri tehnici

Echipare standard

• Rezervor pentru lichid de răcire
• Dresser
• Piatră abrazivă
• Ax de echilibrare
• 4 vârfuri
• Opritor
• Unelte pentru demontarea pietrei abrazive
• Inel de etanșare
• Suport pentru echilibrarea pietrei abrazive
• Manual de utilizare în limba poloneză
• Declarație de conformitate CE
• Cap pentru rectificare interioară
• Mandrină cu 3 bacuri
• Duză pentru rectificare interioară

Echipare opțională

• Lunetă deschisă: permite rectificarea stabilă a arborilor mai lungi.
• Lunetă închisă: crește precizia prelucrării pieselor cu diametre mai mici.
• Mandrină cu 4 bacuri: extinde posibilitățile de prindere pentru piese cu forme neregulate.
• Piatră abrazivă cu flanșă: dedicată aplicațiilor specializate de rectificare.
• Dresser diamantat: îmbunătățește precizia și durata de viață a pietrei abrazive.
