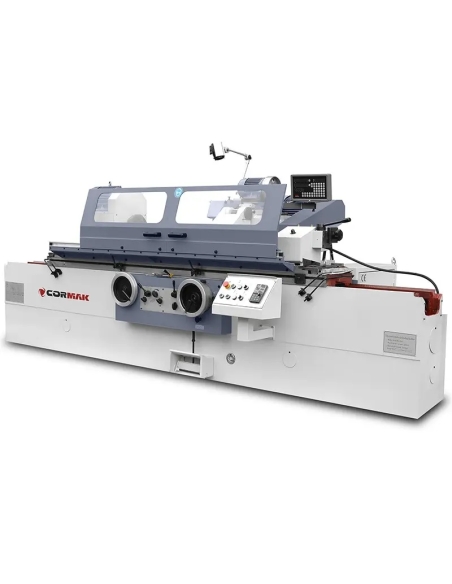

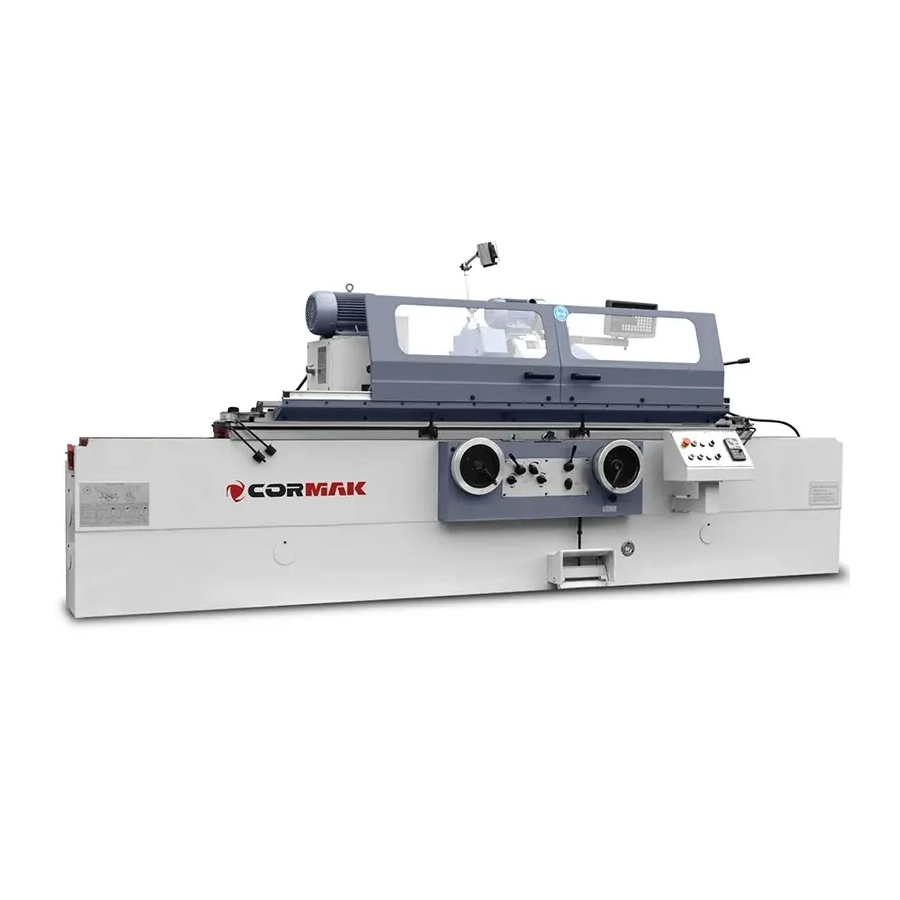

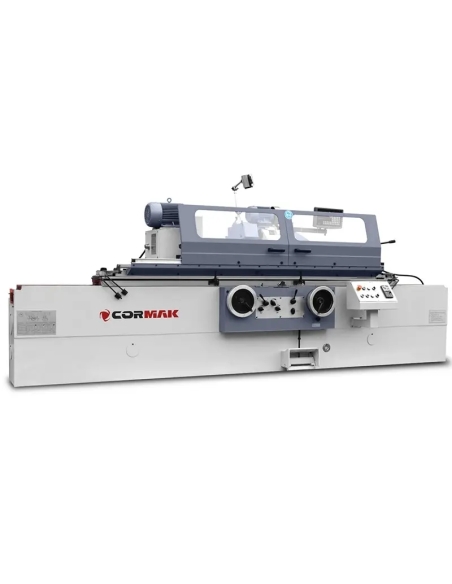

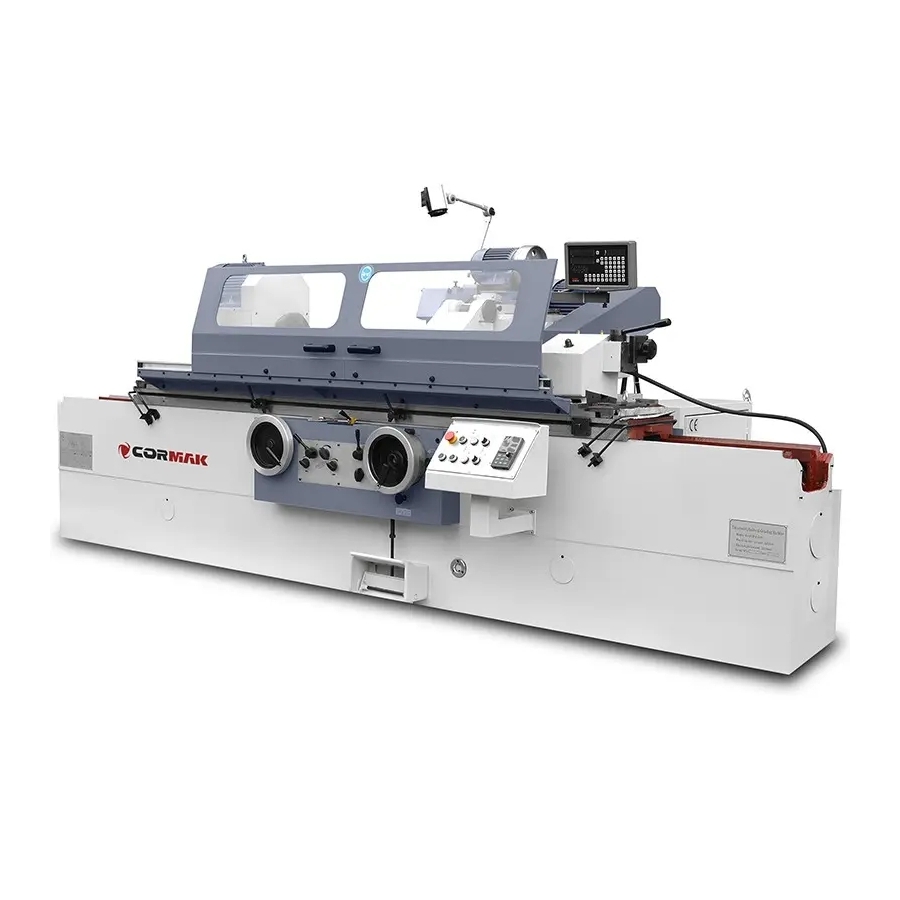

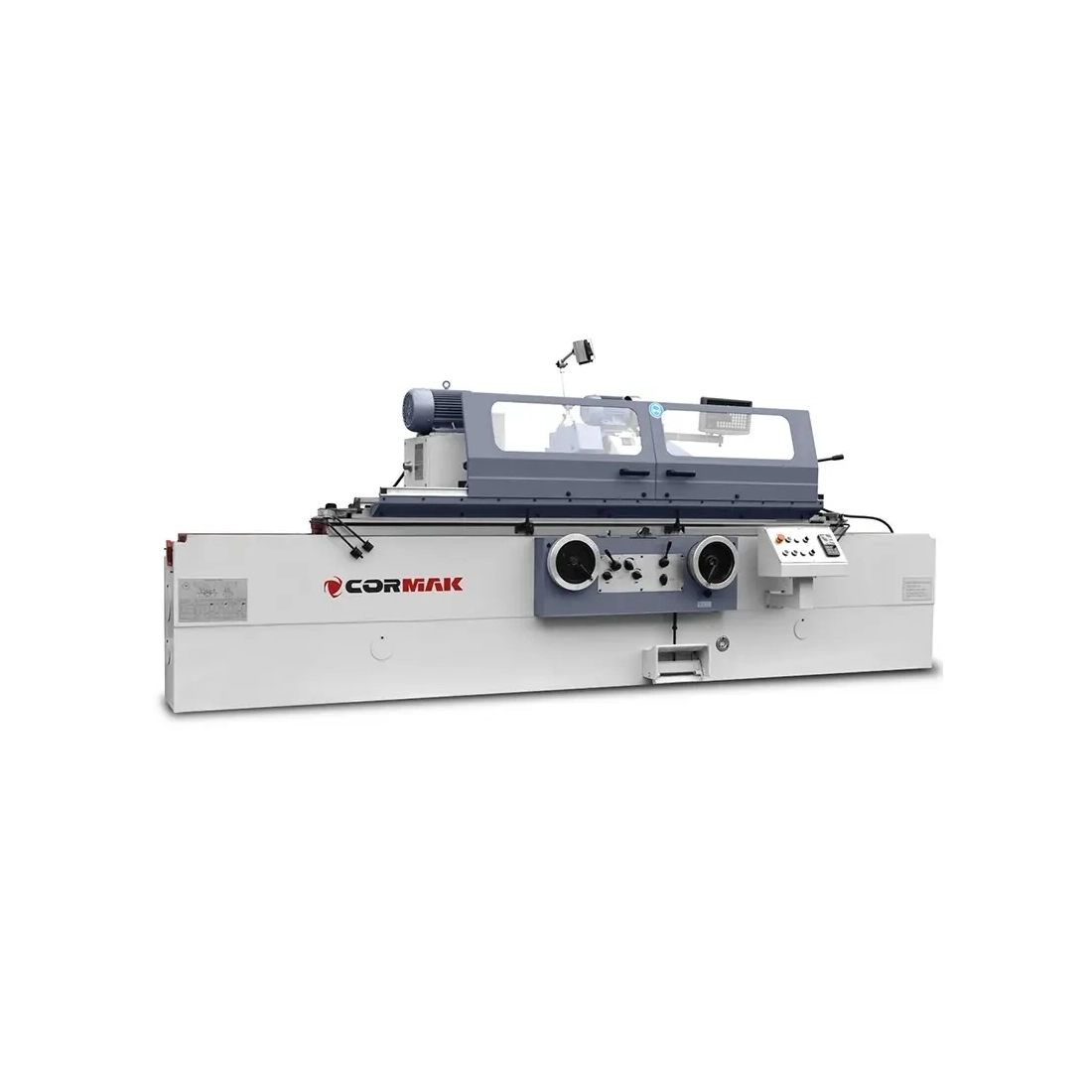

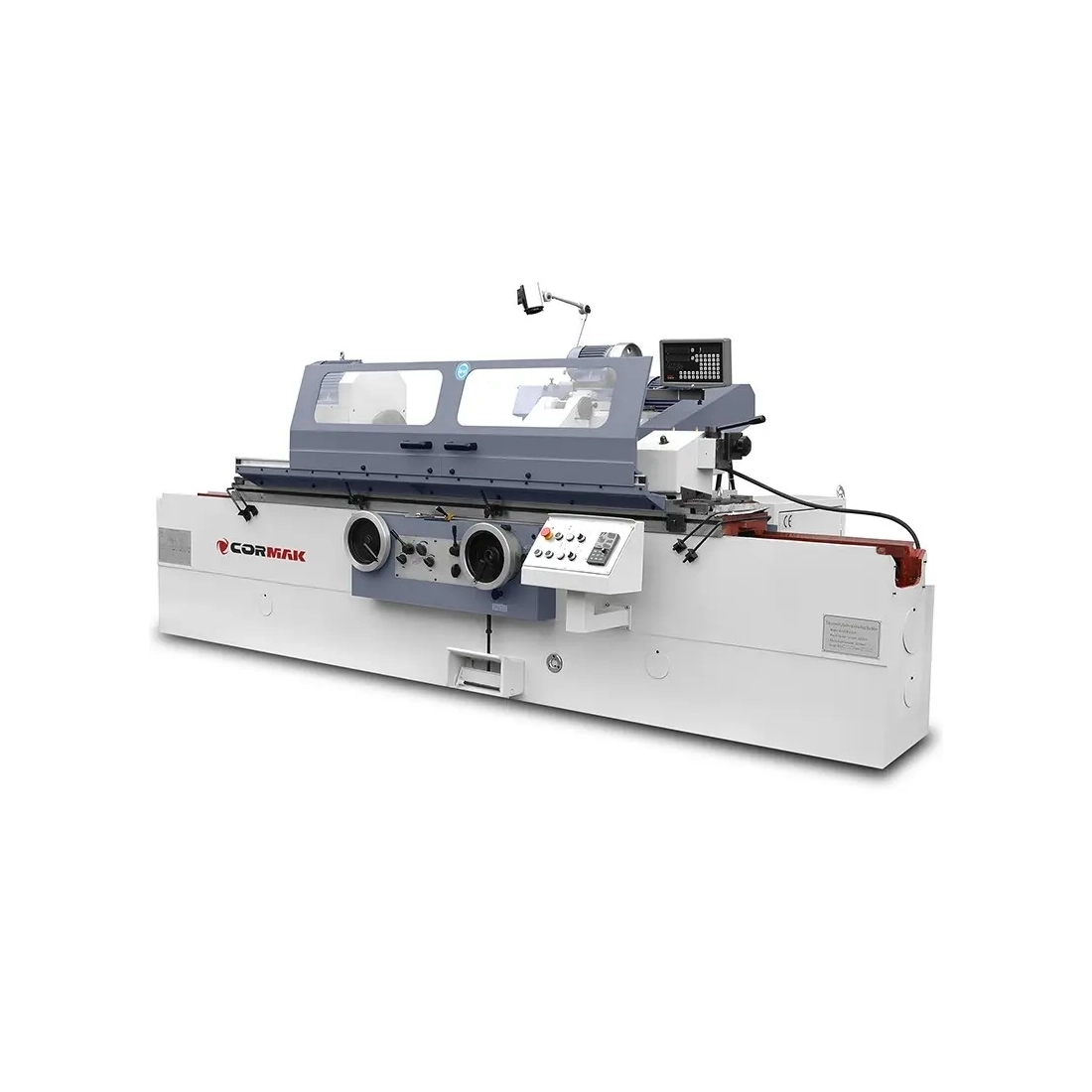

Mașină de rectificat cilindri și alezaje CORMAK MW 200 × 750

Mașina de rectificat arbori și alezaje Ø200 x 750 mm este un utilaj avansat, conceput pentru rectificarea de mare precizie a suprafețelor cilindrice exterioare și interioare. Construcția robustă și tehnologiile moderne asigură o acuratețe ridicată a prelucrării și fiabilitate în medii industriale solicitante.

Principalele avantaje ale mașinii de rectificat arbori și alezaje Ø200 x 750 mm

Modelul MW 200 × 750 este o soluție versatilă pentru unități industriale care au nevoie de prelucrarea precisă a pieselor cilindrice cu diametrul de până la 200 mm și lungimea de până la 750 mm. Proiectată pentru profesioniști, mașina combină tehnologii avansate, precum reglajul continuu al turației arborelui principal și sistemul hidraulic de avans, cu o construcție masivă, având greutatea de 4,3 tone. Utilajul permite rectificarea atât a suprafețelor exterioare ale arborilor, cât și a alezajelor interioare cu diametrul între 25 și 100 mm. Dotarea standard include capul pentru rectificare interioară și mandrina cu 3 bacuri, iar avansurile de precizie de 0,0025 mm contribuie la obținerea unei finisări precise.

• Precizie de prelucrare: avans minim de 0,0025 mm și deplasări transversale precise, cu degroșare de 0,01 mm și avans fin de 0,0025 mm.
• Universalitate în utilizare: rectificarea arborilor cu diametrul 5-200 mm și a alezajelor cu diametrul 25-100 mm, cu lungimea maximă de prelucrare externă de 750 mm și internă de 125 mm.
• Stabilitate și durabilitate: construcția masivă de 4,3 tone reduce vibrațiile și asigură stabilitate în regim de lucru intens.
• Sistem hidraulic eficient: avans hidraulic al mesei cu intervalul de viteză 0,1-4 m/min, pentru mișcări line și precise.
• Flexibilitate de configurare: echiparea standard completă și opțiunile suplimentare, precum lunetele sau dresserul diamantat, permit adaptarea la cerințe specifice.

Construcția și tehnologia mașinii

Construcție solidă și componente de precizie

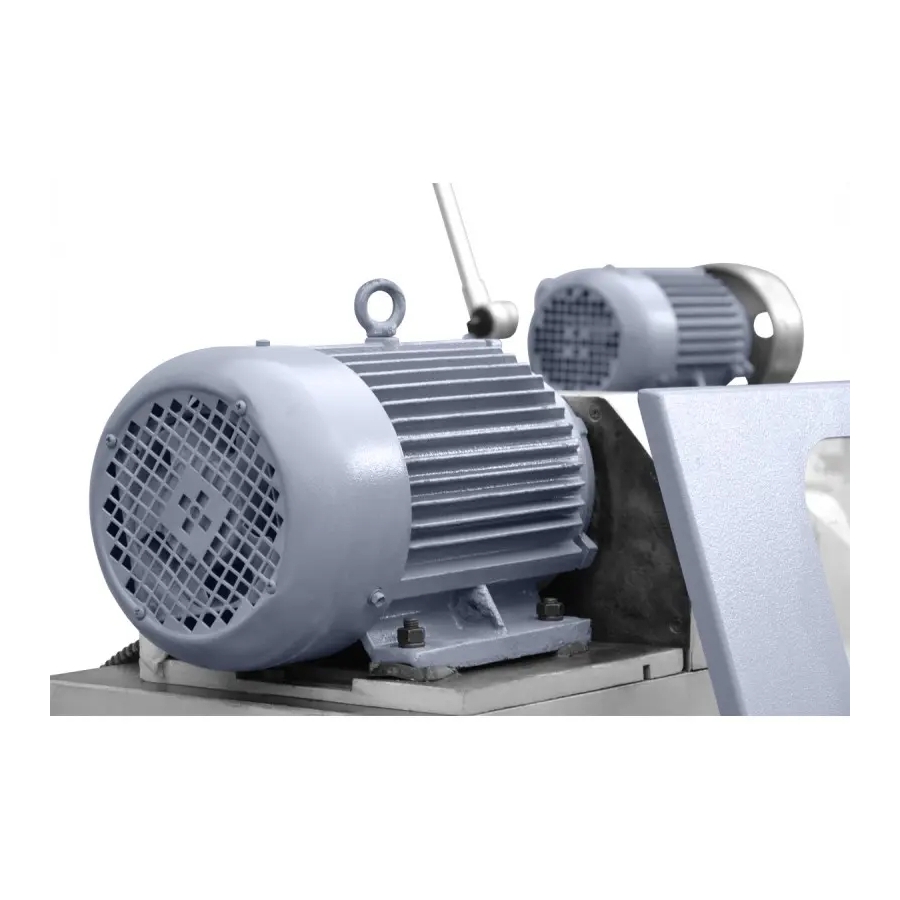

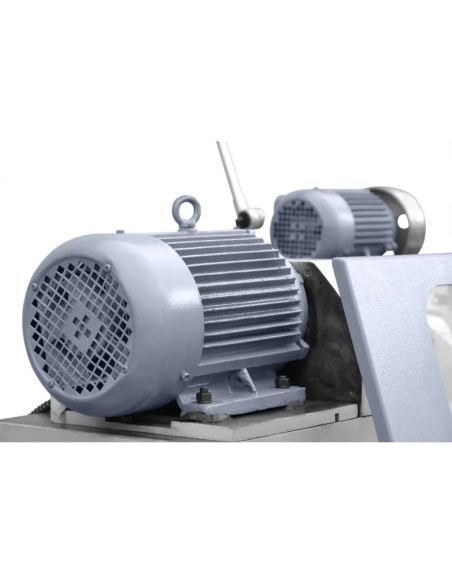

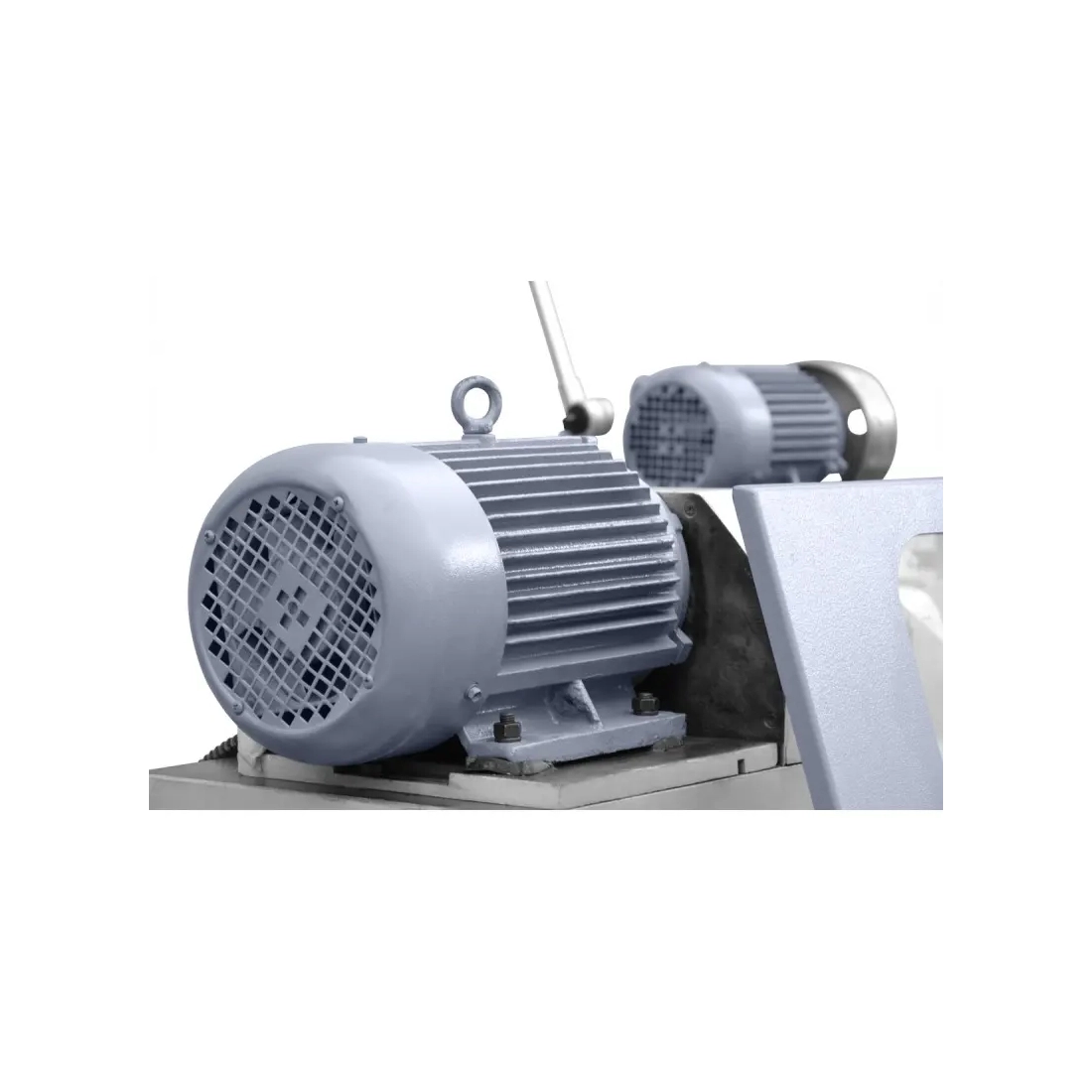

Mașina de rectificat arbori și alezaje Ø200 x 750 mm se remarcă printr-o construcție robustă, cu greutatea de 4,3 tone și dimensiunile de 275x203x205 cm, asigurând stabilitate în timpul prelucrării. Echipată cu ghidaje de precizie și un arbore principal antrenat de un motor de 4 kW, lucrează cu o roată abrazivă de 400x50x203 mm, permițând prelucrarea eficientă a suprafețelor cilindrice exterioare. Capul de rectificare interioară, cu motor de 1,1 kW și turație de 10000/15000 rot/min, asigură finisarea precisă a alezajelor.

Sistem de avans avansat

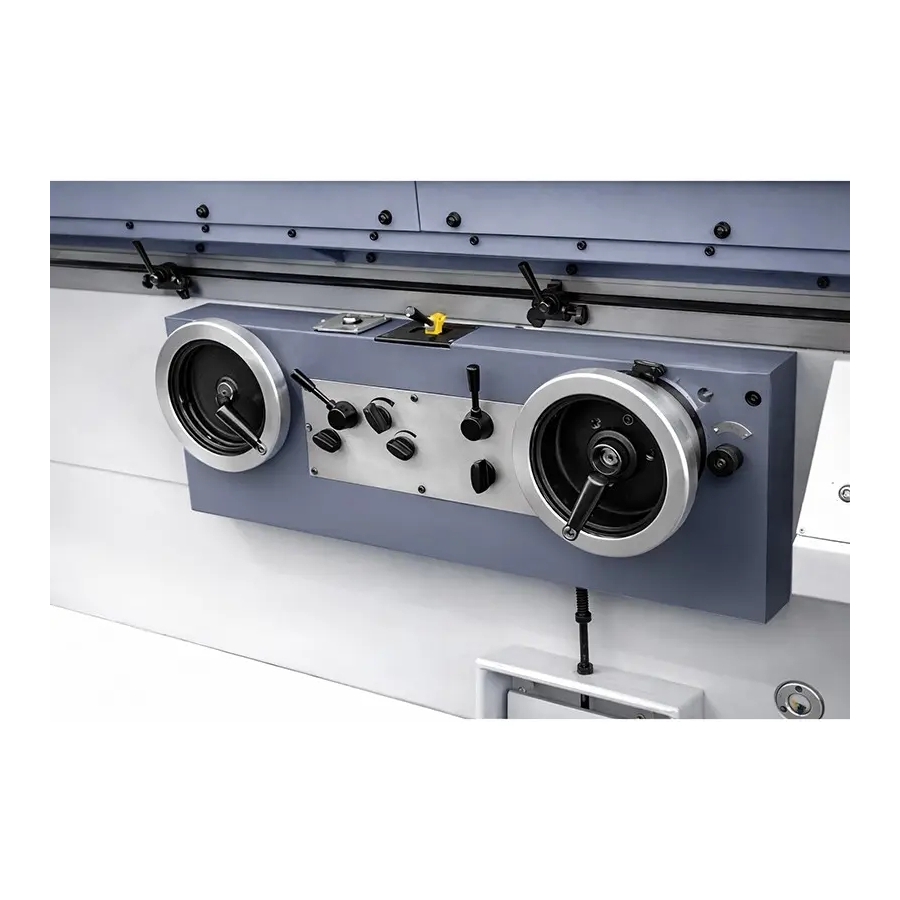

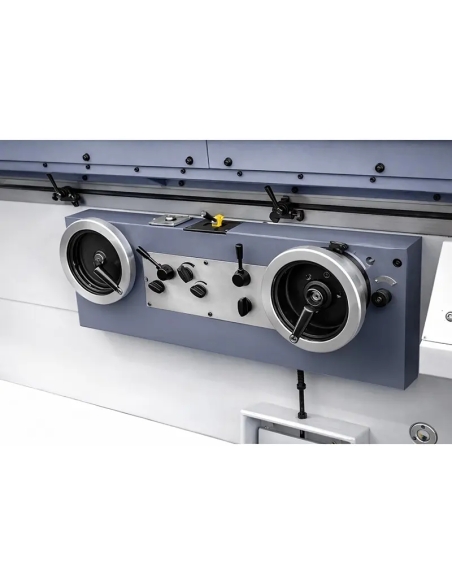

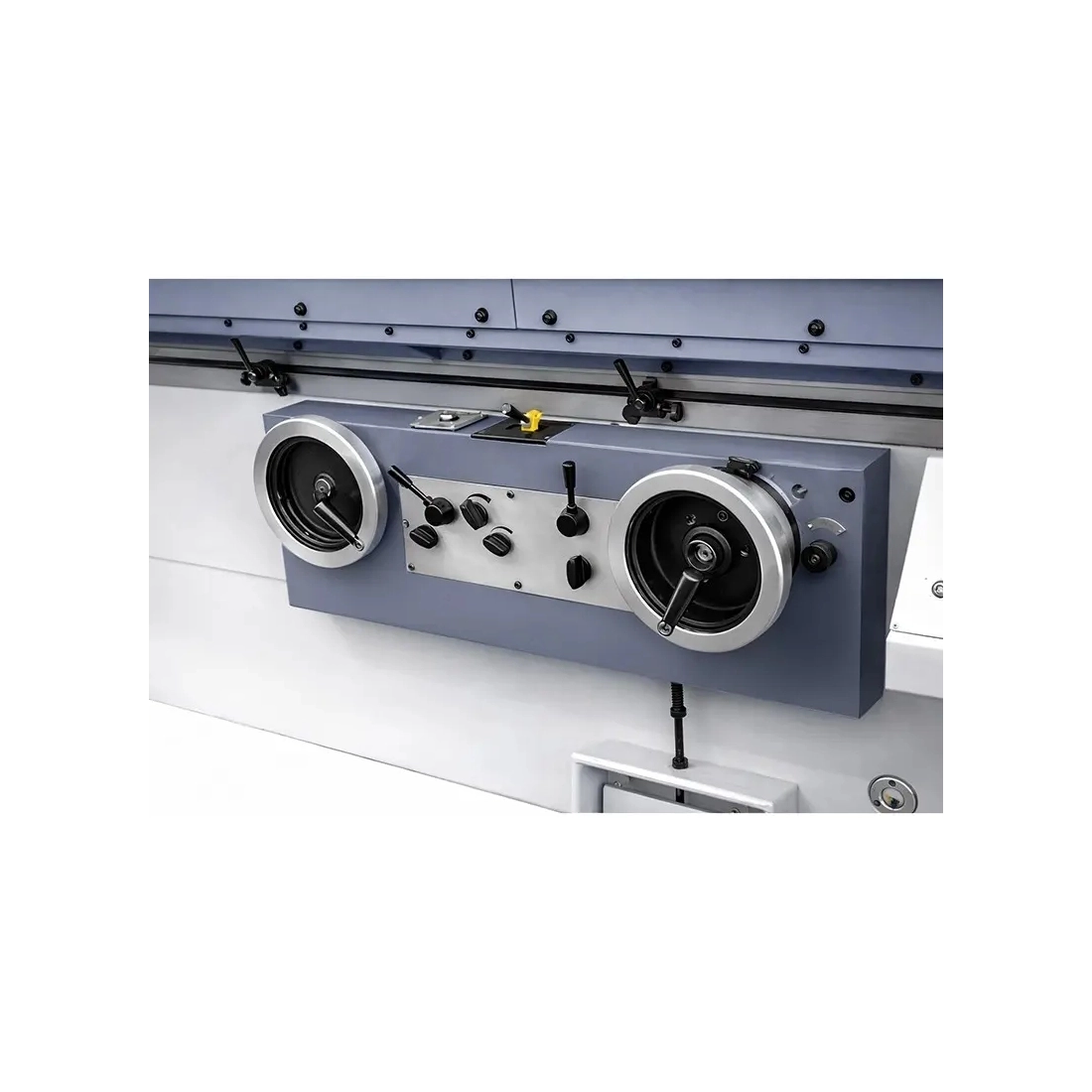

Utilajul oferă o deplasare transversală maximă de 205 mm și avansuri manuale precise: degroșare de 2 mm/rot. și avans fin de 0,5 mm/rot. Avansul minim de 0,0025 mm și compensarea uzurii roții abrazive la nivel de 0,0025 mm garantează o acuratețe ridicată. Sistemul hidraulic de avans al mesei, cu intervalul 0,1-4 m/min, asigură mișcări fluide, esențiale pentru aplicații de precizie.

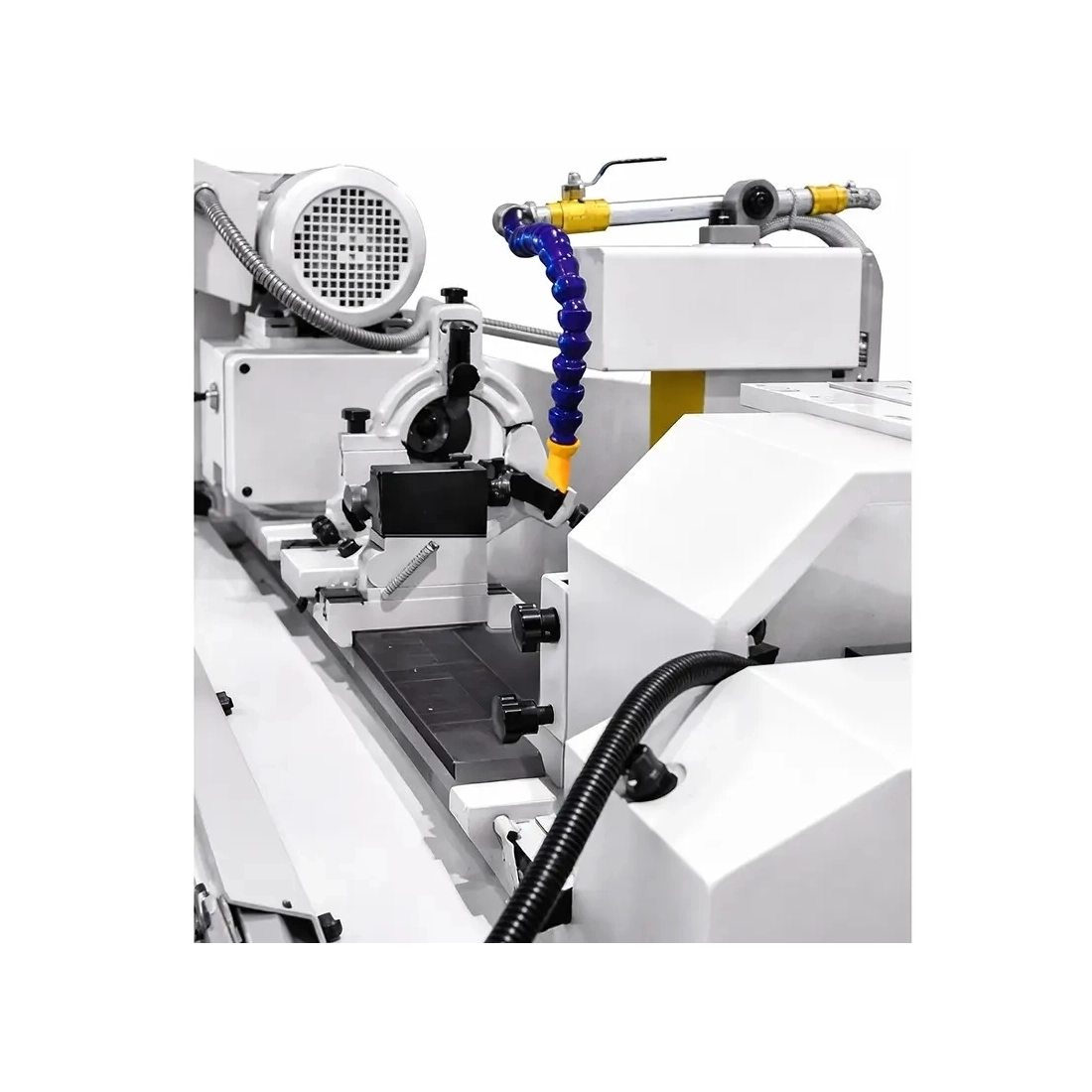

Sistem de răcire și sisteme de prindere

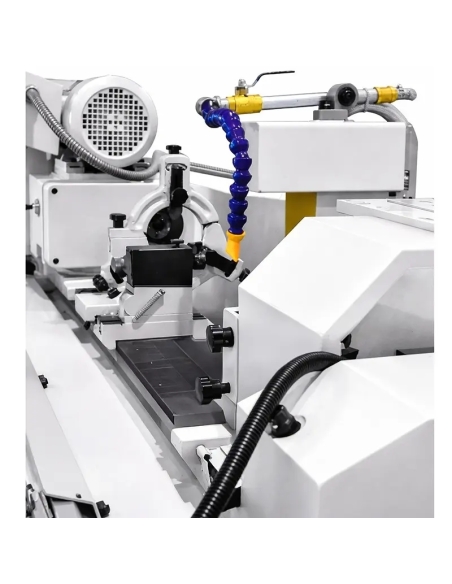

Mașina de rectificat arbori este dotată cu un sistem de răcire eficient, cu pompa de 25 L/min, care protejează piesa și roata abrazivă împotriva supraîncălzirii. Mandrina cu 3 bacuri și capul rotativ cu con MK 4 asigură fixarea sigură a pieselor, crescând siguranța și precizia. Unghiul de pivotare al capului de +90° și al mesei de 3° spre dreapta, 8° spre stânga permite adaptarea flexibilă la diverse operații.

Precizie și eficiență în lucru

Mașina de rectificat arbori și alezaje Ø200 x 750 mm oferă o calitate excelentă a finisării datorită controlului precis al avansurilor și construcției stabile. Lungimea maximă de rectificare exterioară este de 750 mm, iar cea interioară de 125 mm, permițând prelucrarea pieselor de dimensiuni variate. Viteza periferică a roții abrazive de 35 m/s și reglajul continuu al turației arborelui de 25-380 rot/min permit adaptarea parametrilor la cerințe specifice și obținerea unor suprafețe netede cu toleranțe minime.

Aplicații ale mașinii de rectificat arbori

Mașina de rectificat arbori și alezaje Ø200 x 750 mm este destinată unităților industriale care necesită prelucrarea precisă a elementelor cilindrice. Se utilizează în următoarele domenii:

• Industria de mașini: rectificarea arborilor, bucșelor și a altor elemente cilindrice cu lungimea de până la 750 mm.
• Industria sculelor: producția și recondiționarea sculelor așchietoare de precizie și a matrițelor pentru injecție.
• Ateliere de reparații: recondiționarea componentelor mecanice, precum arborii de transmisie sau elementele hidraulice.
• Industria auto: prelucrarea arborilor și alezajelor din componentele motoarelor și ale sistemelor de transmisie.

Specificații tehnice

Parametri tehnici

Cap de lucru

Roată abrazivă

Rectificarea alezajelor

Masă

Păpușă mobilă

Motor

Mașină

Echipare standard

• Rezervor de lichid de răcire

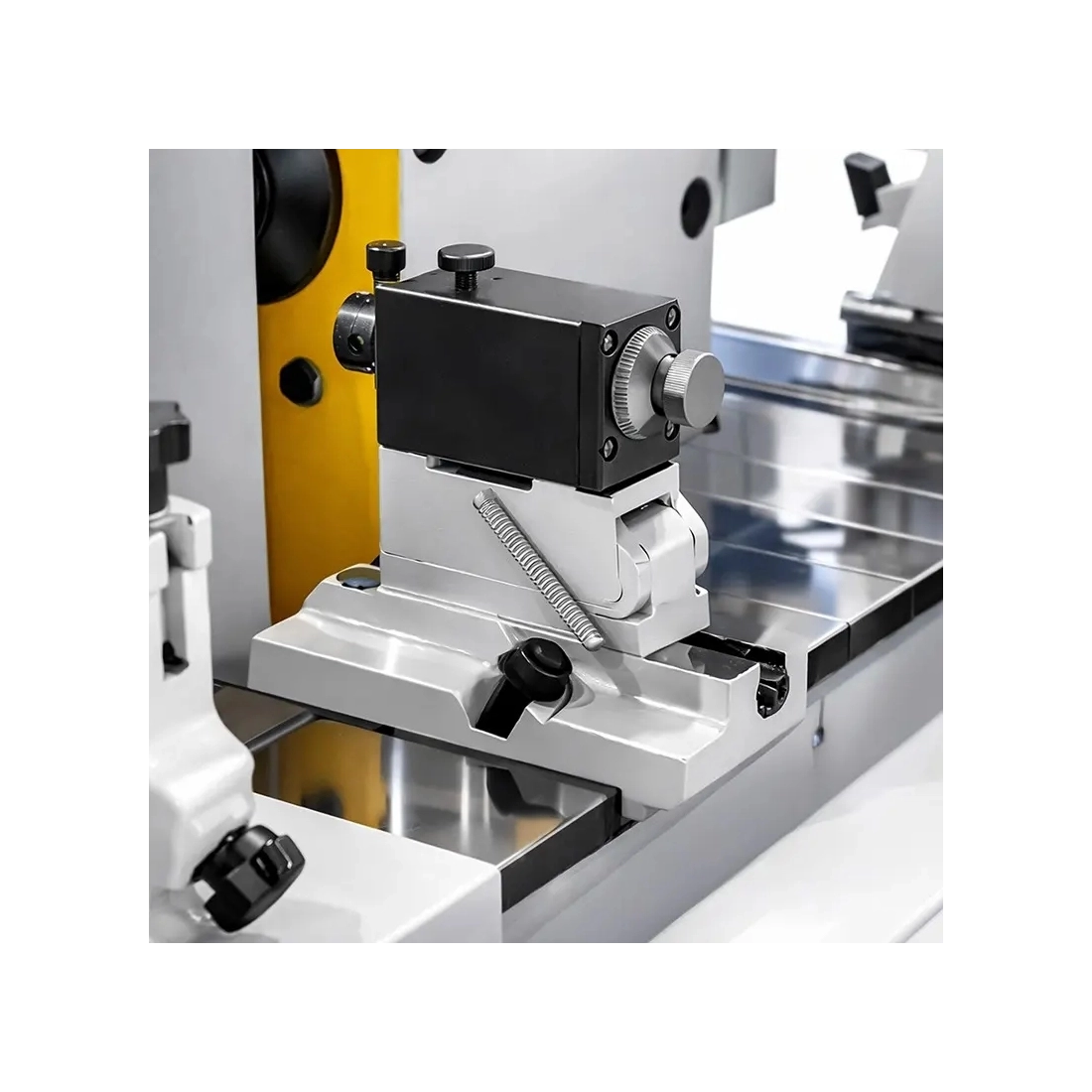

• Dresser
• Roată abrazivă
• Ax de echilibrare
• 4 vârfuri
• Opritor
• Unelte pentru demontarea roții abrazive
• Inel de etanșare
• Suport pentru echilibrarea roții abrazive
• Manual de utilizare în limba poloneză
• Declarație de conformitate CE
• Cap pentru rectificare interioară
• Mandrină cu 3 bacuri
• Duză pentru rectificare interioară

Echipare opțională

• Lunetă deschisă: permite rectificarea stabilă a arborilor mai lungi.
• Lunetă închisă: crește precizia prelucrării pieselor cu diametre mai mici.
• Mandrină cu 4 bacuri: extinde posibilitățile de prindere pentru piese cu forme neregulate.
• Roată abrazivă cu flanșă: dedicată aplicațiilor specializate de rectificare.
• Dresser diamantat: mărește precizia și durata de viață a roții abrazive.
