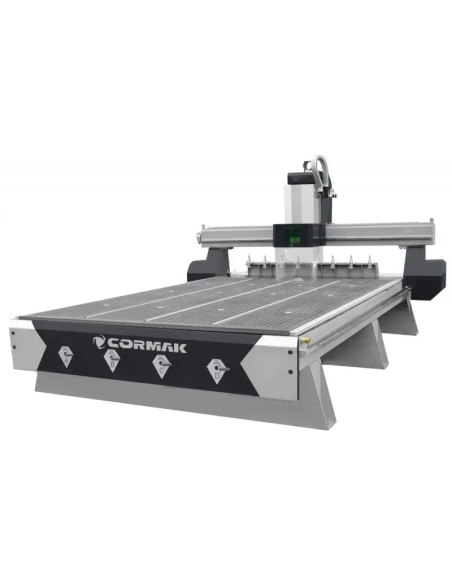

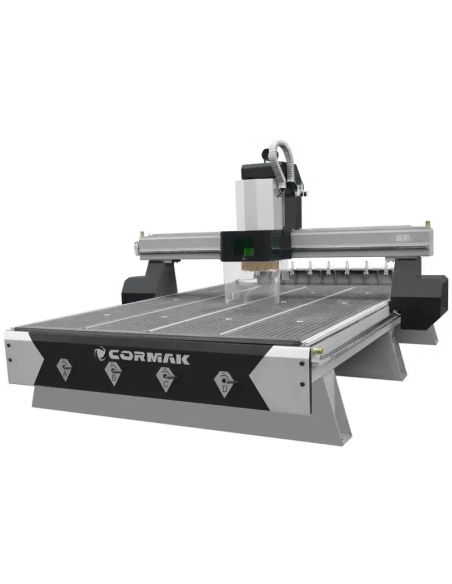

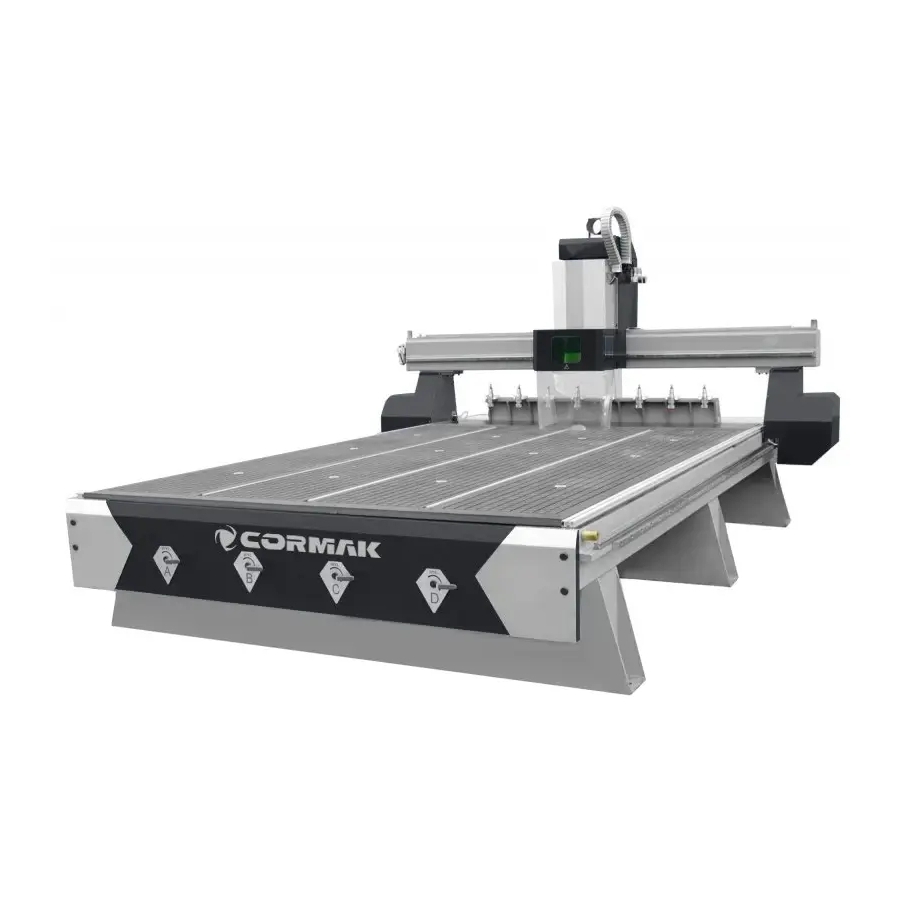

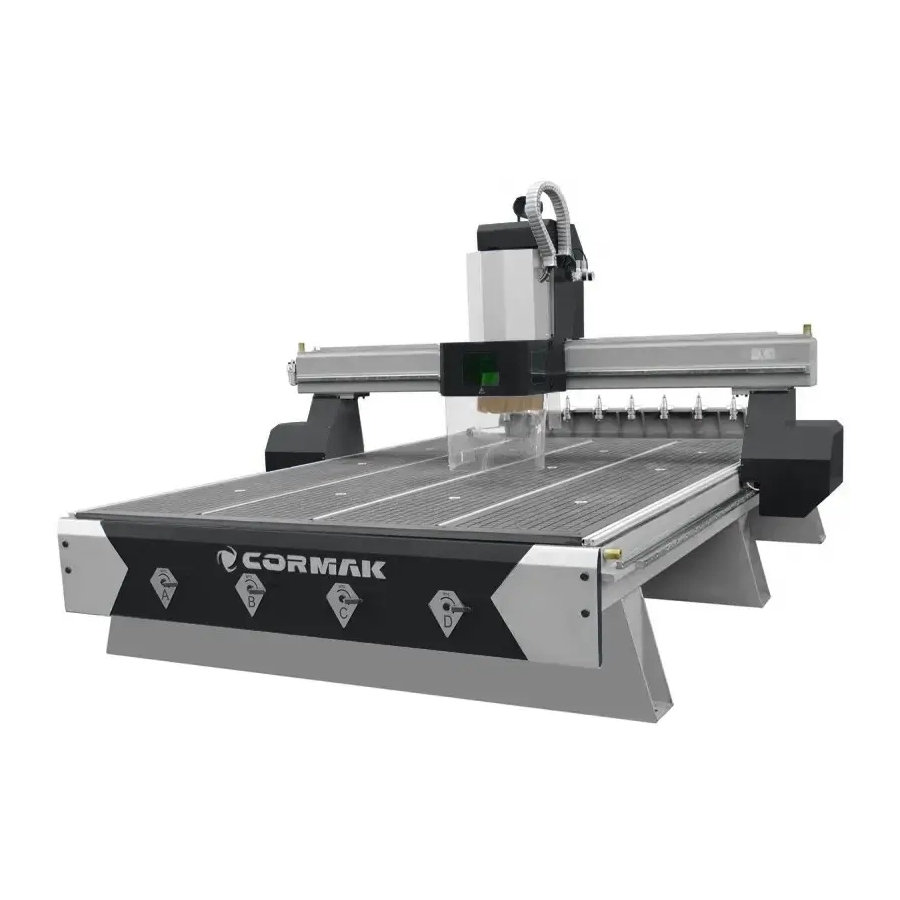

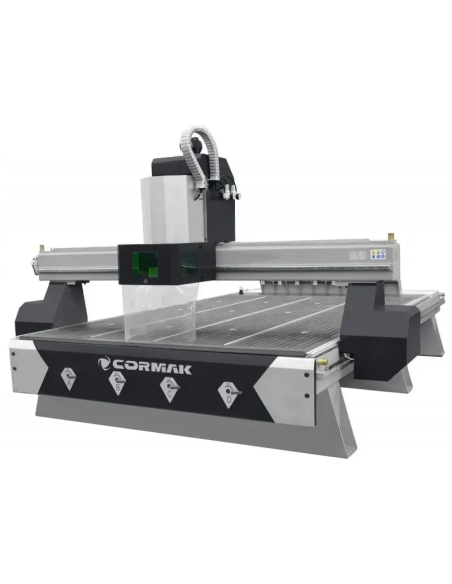

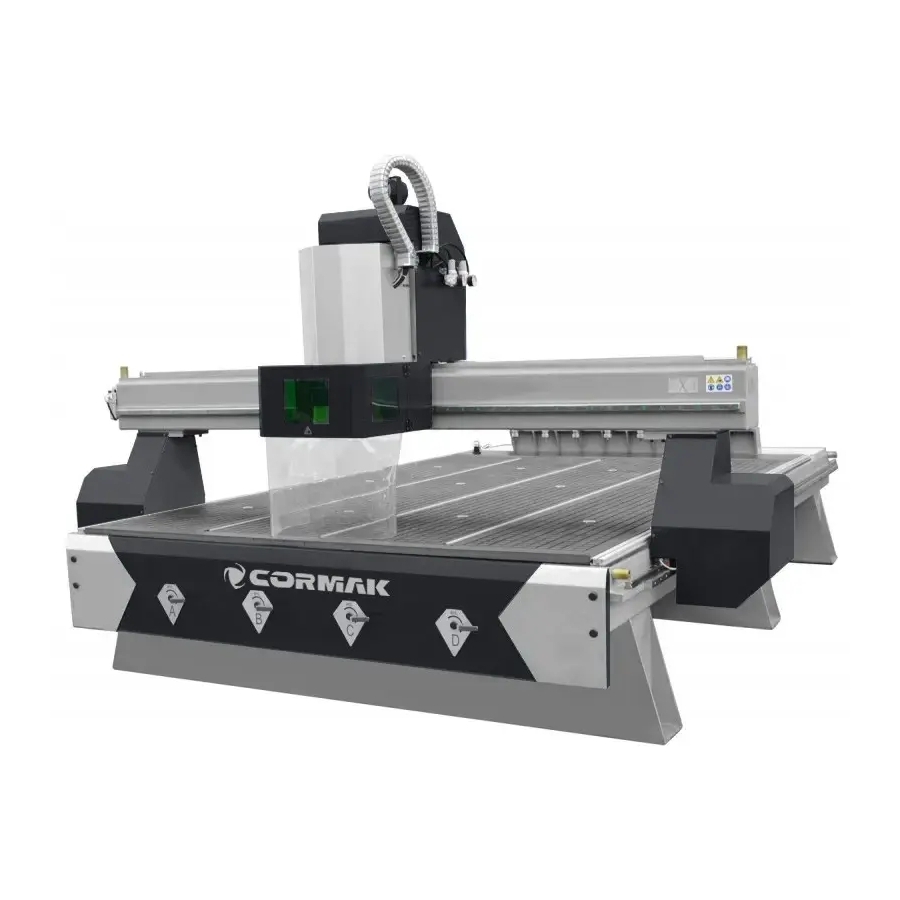

Descrierea masinii

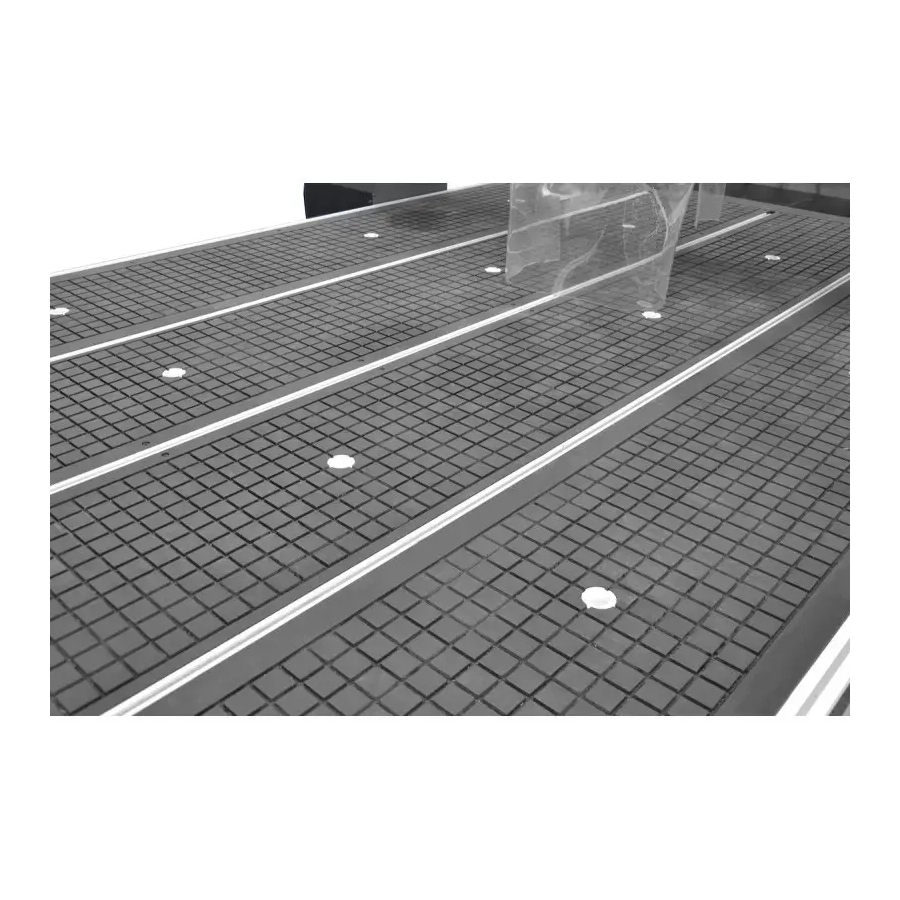

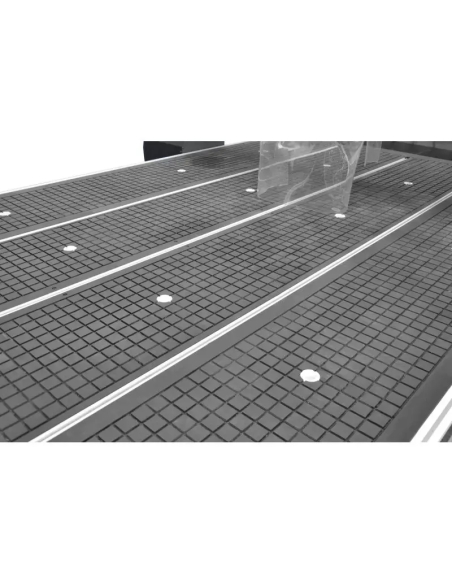

1. Masa de lucru
- Masa de lucru construita in tehnologia hibrida,
- Dispune de canale ce permit fixarea manuala a materialelor de dimensiuni 2000 x 4000 mm,
- Masa sectionala cu patru sectiuni independente, cuprinse de vacuum,

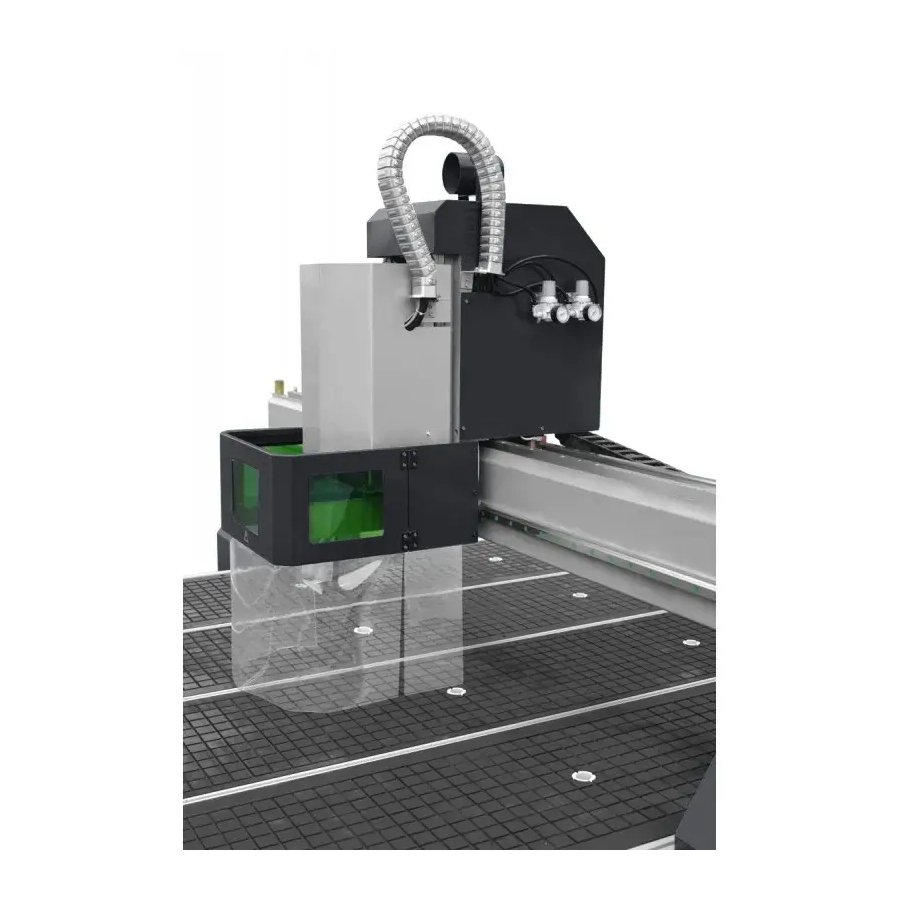

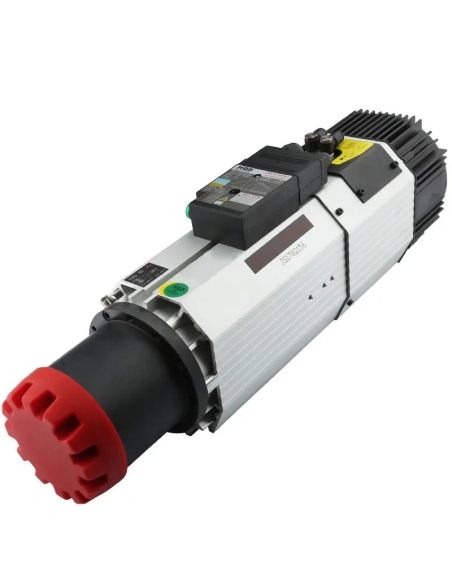

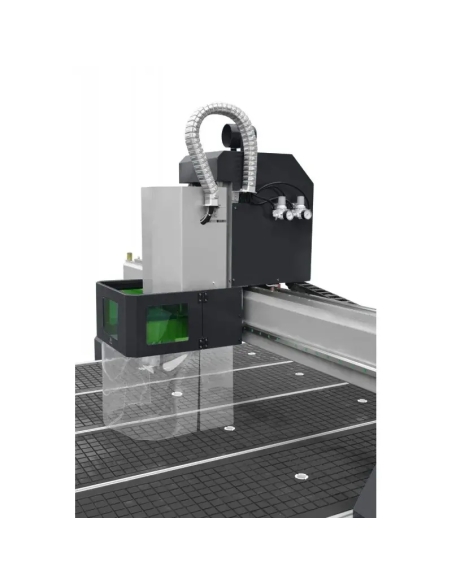

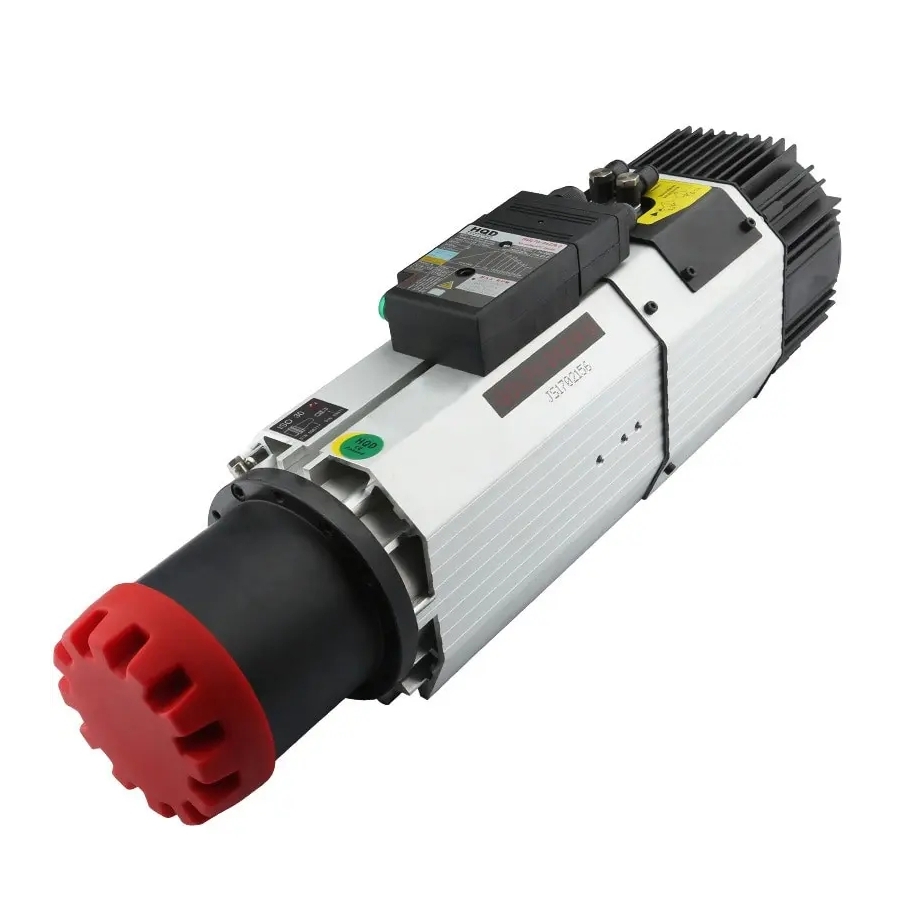

2. Axul principal HQD
- Ax principal fara perii de inalta calitate, care se remarca prin puterea mare de 9 kW
- Echipat si cu un sistem inovator de racire cu AER
- Constructia axului utilizeaza rulmenti de inalta calitate, ce asigura o functionare foarte silentioasa si o durata de viata extinsa.
- Intervalul de viteza de rotatie a axului este de la 4500 pana la 24000 rpm.
- Posibilitate de adaugare a unei ceaturi de ulei contra cost

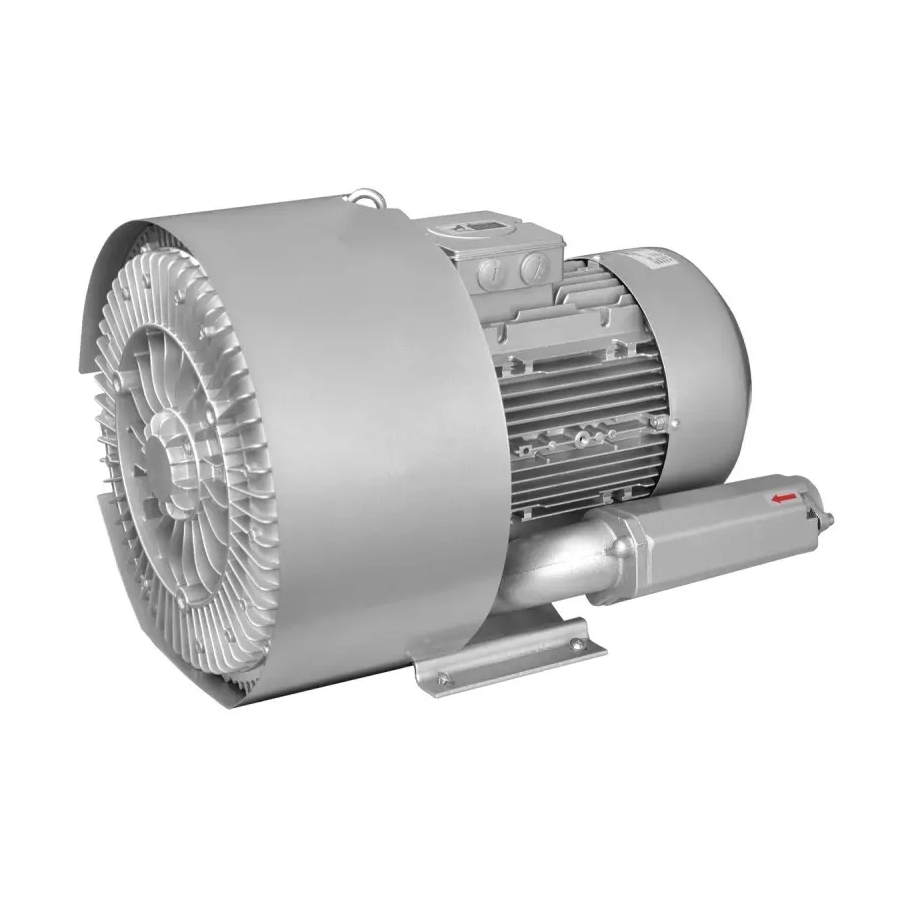

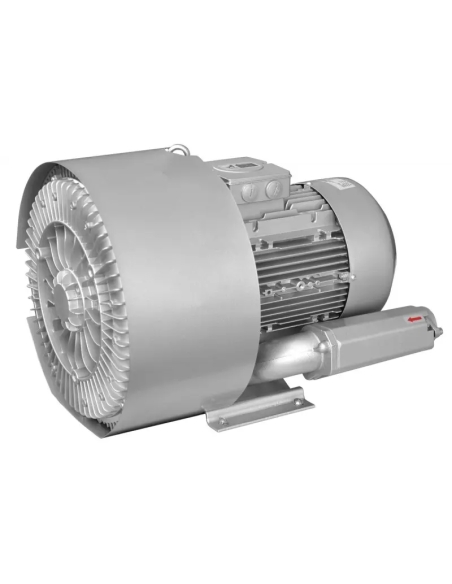

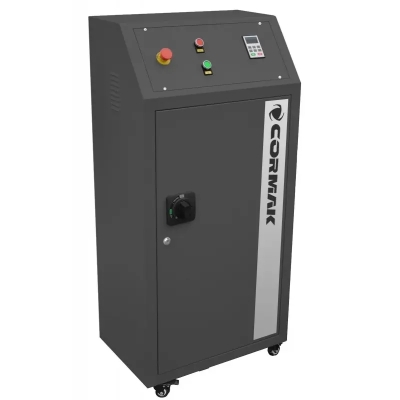

3. Optional, pompa de vacuum
- Pompa de vacuum - 7,5 kW (max -440 mbar)

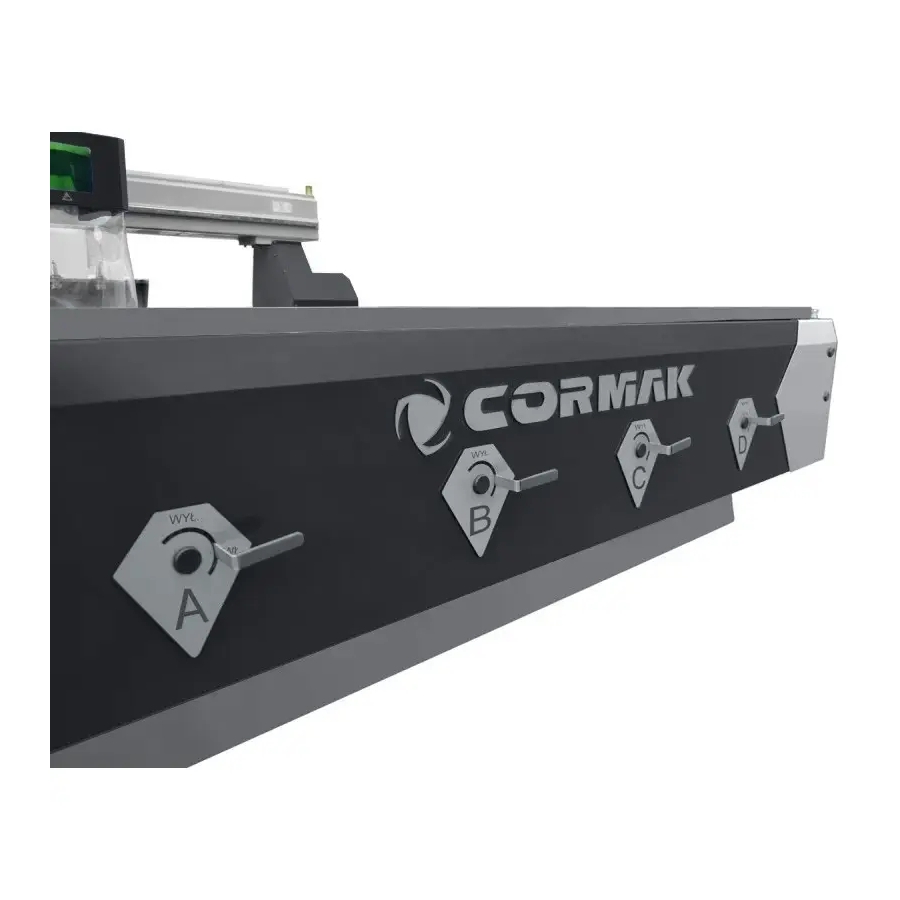

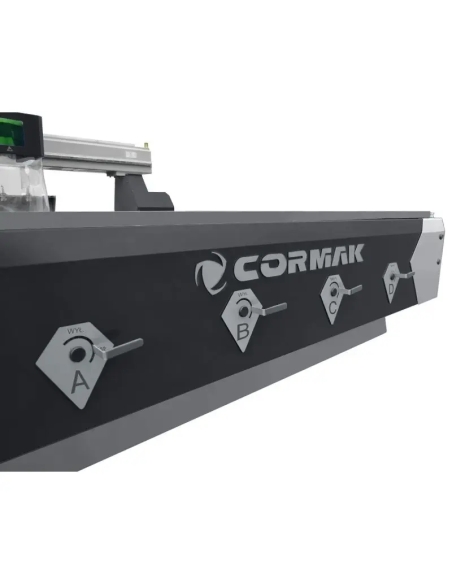

- 4 sectiuni de vacuum independente
4. Transmisia
- Motorii utilizati pentru antrenarea masinilor industriale ofera acceleratii si viteze adecvate in diverse directii.

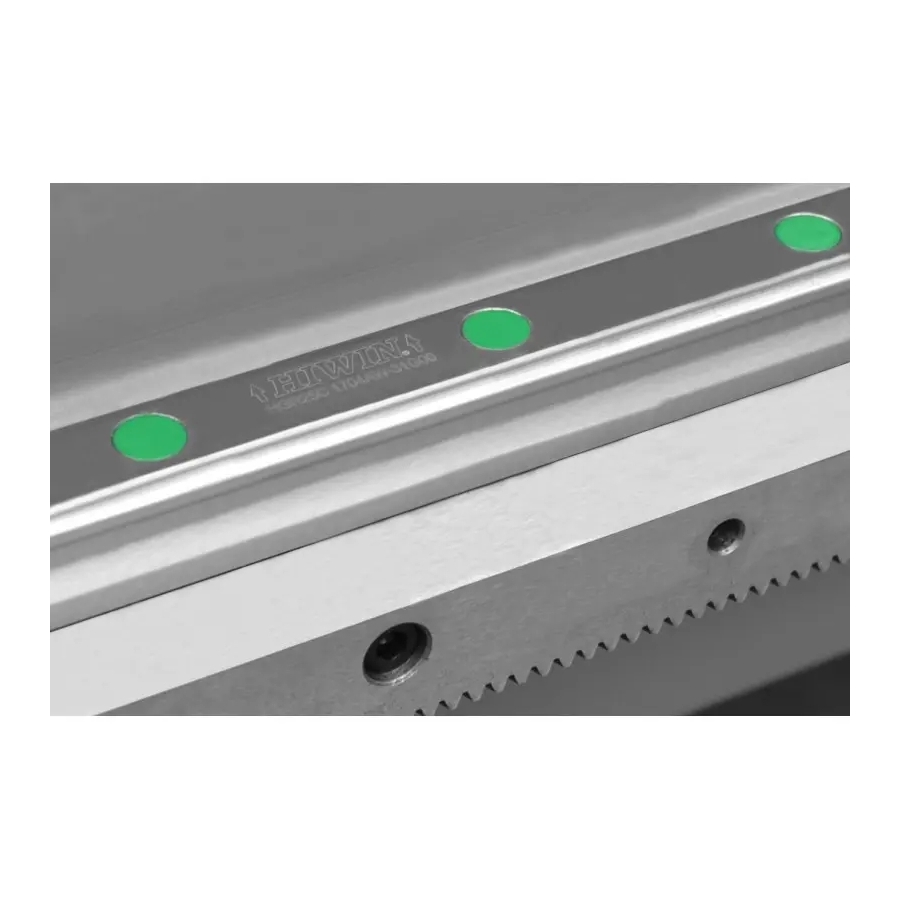

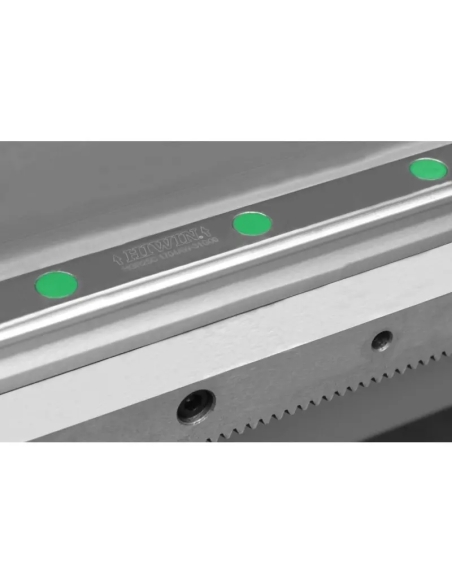

- Pe axele X si Y activeaza sine dintate de inalta calitate, laudate de utilizatori pentru durabilitate si precizie,
- Axul Z este actionat de un surub cu bile de inalta calitate.

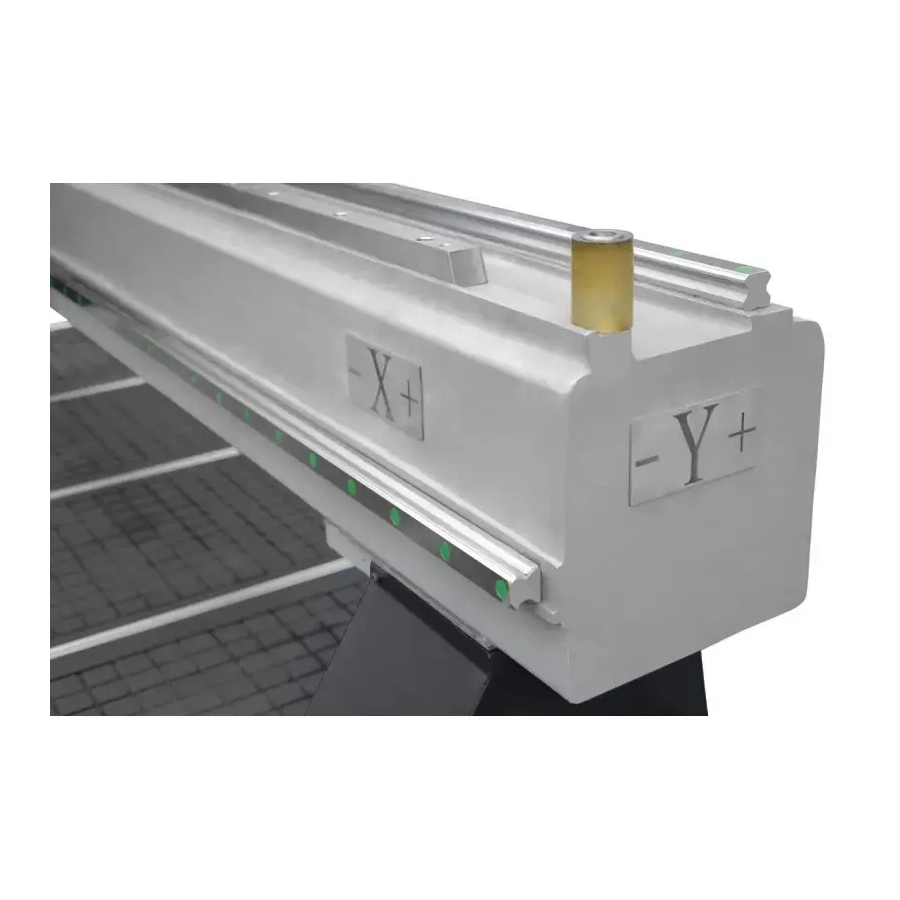

- Toate axele functioneaza pe ghidaje liniare de mare precizie.
- Masina este echipata cu senzor de inaltime a sculei
- Transmisie de masa pe sine dintate, ghidaje liniare de rulare.
- Rulmenti liniari: sine trapezoidale, suporturi Hiwin

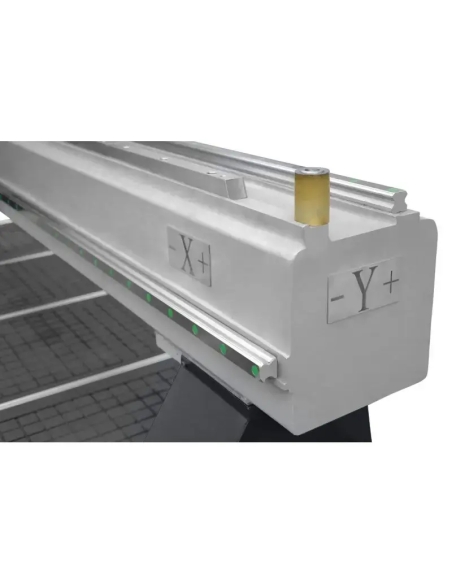

5. Constructia
- Constructia portalului este realizata din fier turnat, garantand o rigiditate incredibila si absorbtie excelenta a vibratiilor generate in timpul prelucrarii.
- Constructia robusta a mesei, realizata din materiale de inalta calitate. In procesul de fabricatie, mesa este tratata termic.
6. Magazie de unelte
- Suport de scule ISO30 cu coliere ER32
- Magazie de unelte 8 locuri,
- Senzor de masurare a inaltimii sculei,
- In set sunt incluse: suporturi ISO30 si coliere pentru fixarea uneltelor de dimensiuni:
-1/2" - 6 buc.
-1/8" - 2 buc.
-3-4mm - 2 buc.
-5-6mm - 4 buc.
-7-8mm - 2 buc.
-9-10mm - 2 buc. - Pentru schimbarea automata a uneltelor, este necesara conectarea unui compresor
Software:

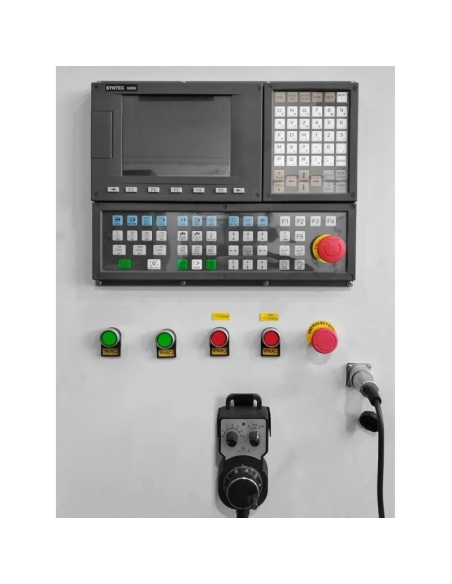

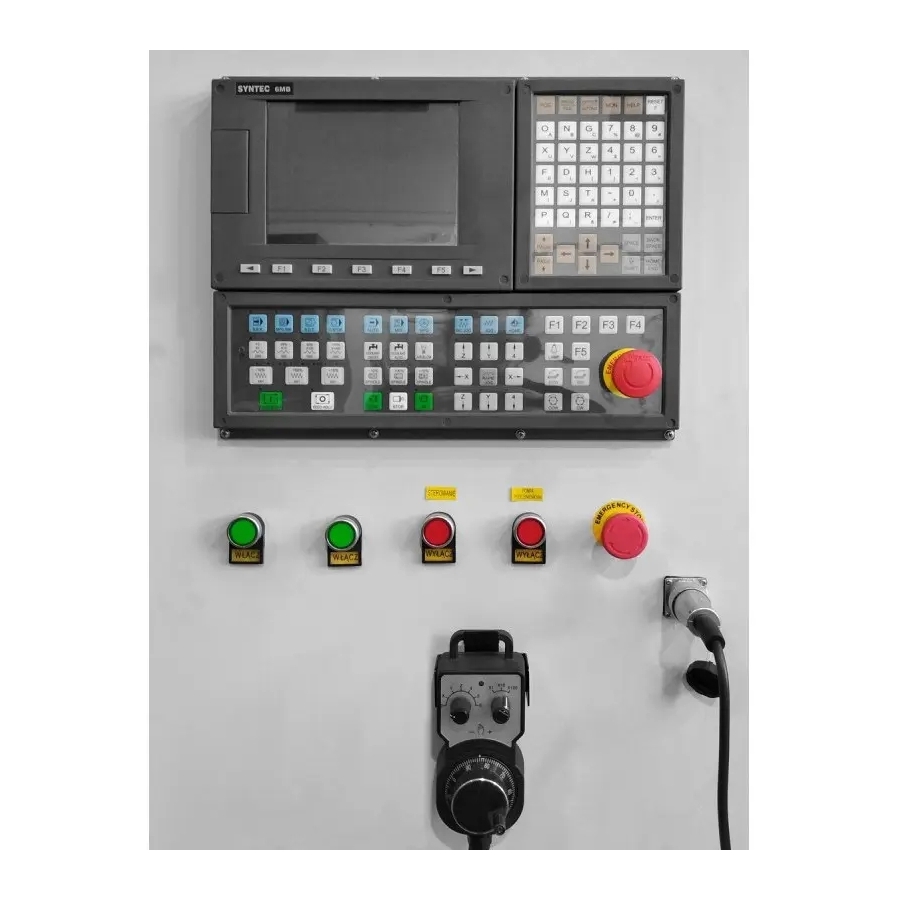

- Masina este controlata cu ajutorul unui controler industrial SYNTEC, similar cu cele utilizate in centrele mari de prelucrare. Pachetul include: manipulator si ecran LCD.
- Optional, software-ul cel mai aktualizat UCanCAM V13 in versiunea poloneza (software-ul permite importul fisierelor din Corel, Autocad etc. Import/export fisiere, editor si introducerea textului si multe alte functii)
- Software-ul ofera posibilitatea de a proiecta rapid si simplu elemente care sunt apoi convertite de program in asa-numitul cod G. Este posibila si importarea fisierelor finalizate din alte programe.
Motorii SERVO AC YASKAWA (verificati )
utilizati pentru antrenarea masinilor de prelucrare de mare putere, garanteaza acceleratii si viteze necesare pe diferite directii.
Frezare cu noul software.
Controlul masinii se realizeaza prin intermediul unui controler industrial JAPONEZ (nu chinezesc) cu manipulator si ecran LCD
Oferim masini de prelucrare cu certificare CE UE DTR - verificate de cei mai buni din UE.
Alegand marca CORMAK alegi precizia prelucrarii si o durata de viata indelungata, siguranta si linistea ta sau a angajatilor tai.
Nu apelam la firme externe, avem propriul service (servicii de garantie/post-garantie/training/puse in functiune/prezentari de masini) la sediul nostru CORMAK
Parametri tehnici
| Suprafata de lucru | 2100x4100 mm |
| Axa Z | 350 mm |
| Constructie | Brat - fonta / masa - otel sudat |
| Transmisii | motoare servo hibrid (AC YASKAWA) |
| Masa | hibrida |
| Putere ax principal | 9 kW |
| Ax central | HQD racit cu aer (optional ceatura de ulei) |
| Rotatie ax principal | de la 6000 la 24000 rpm |
| Alimentare | 400 V, aer comprimat min. 8 bar |
| Precizia repozitionarii | 0,01 mm |
| Rulmenti liniari | sine trapezoidale, suporturi Hiwin |
| Fixarea materialului | vacuum, hibrida |
| Pompa | vacuum 7,5 kW, 4 sectiuni independente de vacuum |
| Software | UCanCAM V13 versiunea poloneza - optional |
| Dimensiuni | 5070 x 2870 x 1900 mm |
| Greutate | 3350 kg |
Masina este echipata cu o functie de memorare a ultimei cai de cod G. In caz de defectiune sau intrerupere a alimentarii, isi va incepe lucrul din punctul anterior fara pierderea timpului sau materialului.
Dotari
- Ax principal racit cu aer, versiunea Premium
- Servomotoare AC hibrid Yaskawa
- Portal ridicat pe axa Z la 350mm
- Masa de vacuum - 4 sectiuni independente de vacuum + masa cu caneluri pentru fixarea manuala a materialului (suporturi incluse)
- Senzor de masurare a sculei inclus in set
- Unelte, set de coliere, suporturi de nivelare si alte accesorii
- Sistem de control SYNTEC
- Masina este dotata cu o functie de memorare a ultimei cai de cod G (In caz de defectare sau intrerupere a alimentarii, incepe sa lucreze din ultimul punct fara pierdere de timp sau material).
| ECHIPAMENTE OPCTIONALE: | PRET NET |
| Software UCanCAM V13 in versiune poloneza | 1 190,00 zł |
| Software UCanCAM V13 PRO in versiune poloneza | 3 190,00 zł |
| Punerea in functiune si instruirea la sediul clientului | 3 500,00 zł |
| Pompa de vacuum 5.5 kW | 4 900,00 zł |
| Pompa de vacuum 7.5 kW | 5 600,00 zł |
| Bariere de siguranta conform CE (pret pe o parte) | 600,00 zł |
| Cortine luminoase - laser conform CE | 6 300,00 zł |
| Extinderea garantiei cu 12 luni - cost +15% din pretul net al echipamentului | |
| Extinderea garantiei cu 24 de luni - cost +30% din pretul net al echipamentului | |
| Extinderea garantiei cu 36 de luni - cost +45% din pretul net al echipamentului | |
*Descarcarea si amplasarea masinii la client.
** Stecherul de alimentare din partea clientului din cauza unor prize diferite 16a / 32a
