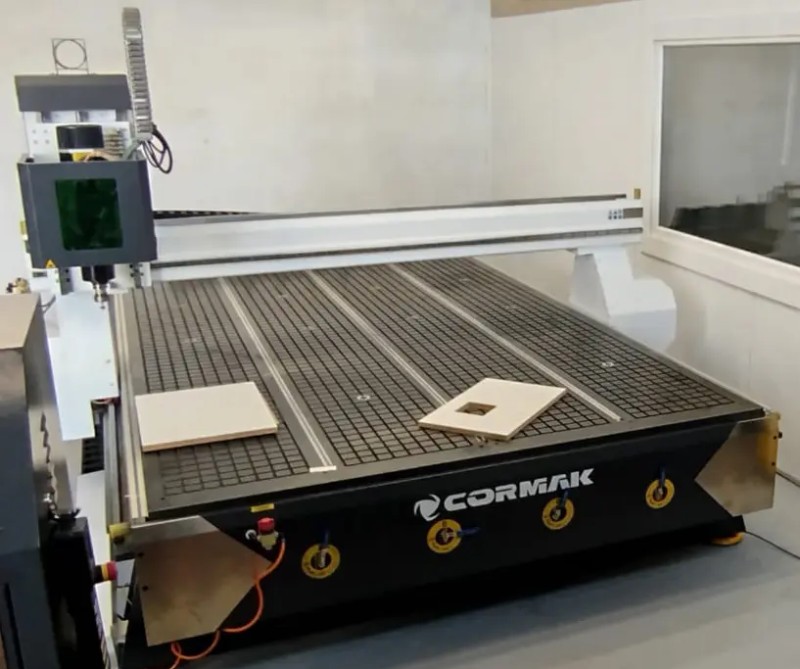

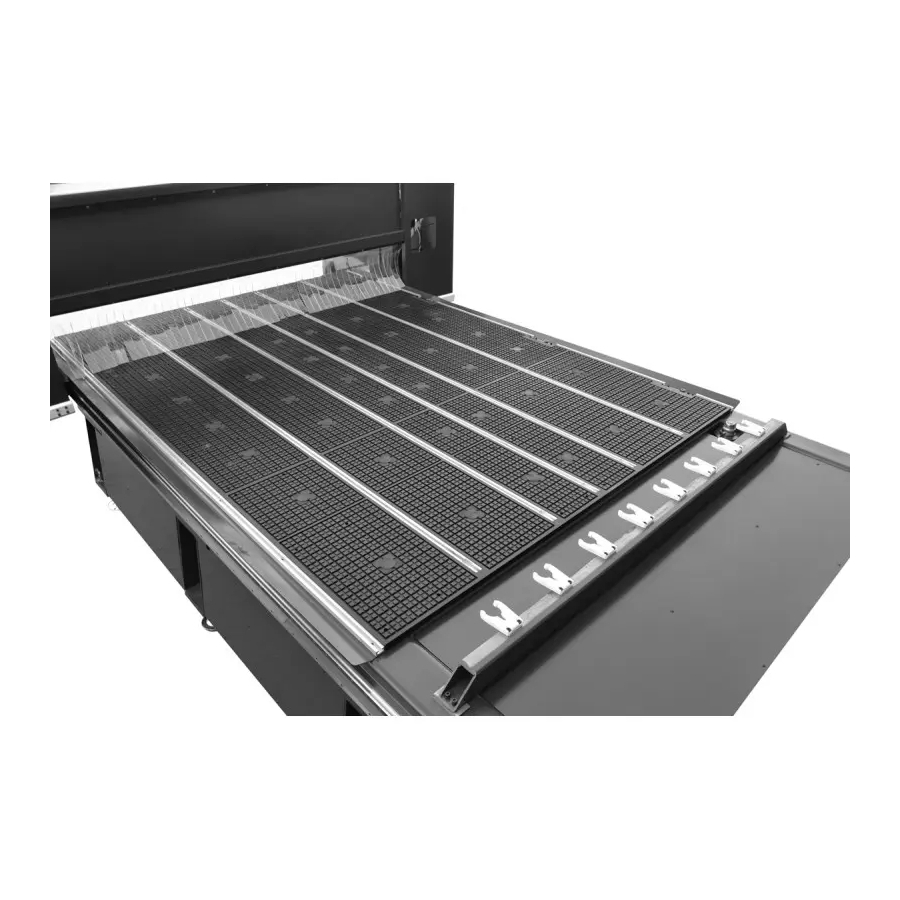

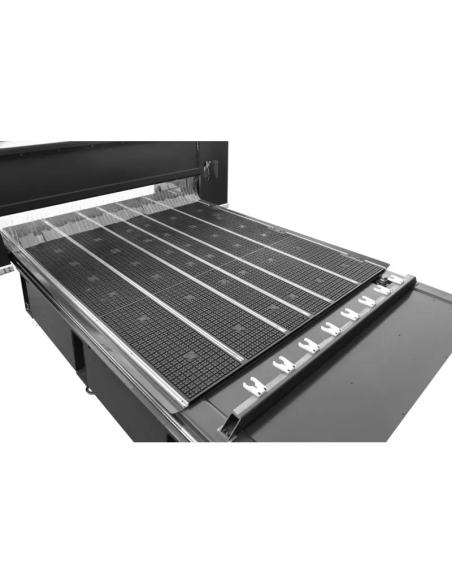

1. Masa de lucru

• Masă secționată cu șase zone de vacuum independente, realizată din plăci HPL rigide și rezistente, controlate direct din dulapul de comandă.
• Fiecare secțiune are orificii la care, printr-un sistem de conducte, este adus vacuumul de la pompa de vid.
• Orificiile principale ale mesei vacuum au dopuri, astfel încât pot fi fixate diferite formate de materiale.
• Suprafața mesei este acoperită cu o rețea de canale care permite distribuirea uniformă a vacuumului pe întreaga suprafață.
• Are caneluri care permit și fixarea manuală a materialului.
• Masa este echipată cu opritoare pe două axe și poziționări pneumatice care permit așezarea materialului mereu în același loc.
• Linia de plottere IND este dotată cu o masă de lucru ranforsată, industrială, masivă.
• Este posibilă montarea unui dulap pentru scule sub masa de lucru, la capătul acesteia.

2. Arbore HSD de producție italiană

• Arbore fără perii, de la un producător renumit, de clasă înaltă, cu puterea de 9 kW, alimentat prin invertor și prevăzut cu protecție la suprasarcină.
• Electroarborele de frezare este echipat cu un sistem inovator de răcire cu aer.
• Este adaptat pentru schimbarea automată a sculelor, ceea ce reduce timpul de prelucrare prin eliminarea opririlor necesare schimbării manuale a frezei.
• Automatizarea permite utilizarea tuturor sculelor în procesul de producție fără calibrare și fără oprirea ciclului de producție.
• Este posibilă adăugarea opțională a ceții de ulei.

3. Acționare

• Acționările servo AC YASKAWA de înaltă clasă, eficiente energetic și controlate de un controler digital, asigură prelucrări de calitate excelentă la viteze ridicate pe direcțiile de lucru.
• Servomotoarele AC fără perii care acționează axele X și Y transmit mișcarea prin reductoare planetare de calitate superioară.
• Axa Z, unde precizia de poziționare este esențială, este antrenată printr-un șurub cu bile ranforsat.

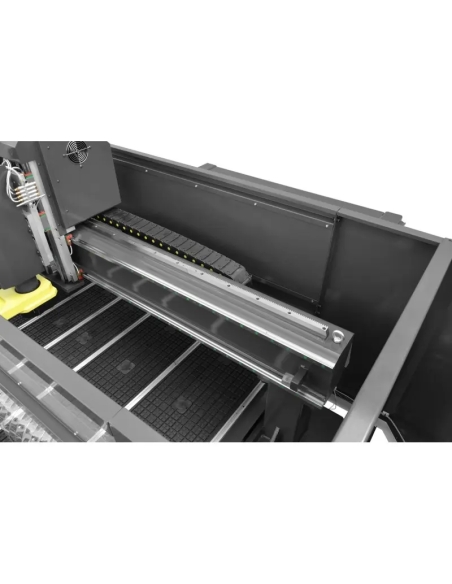

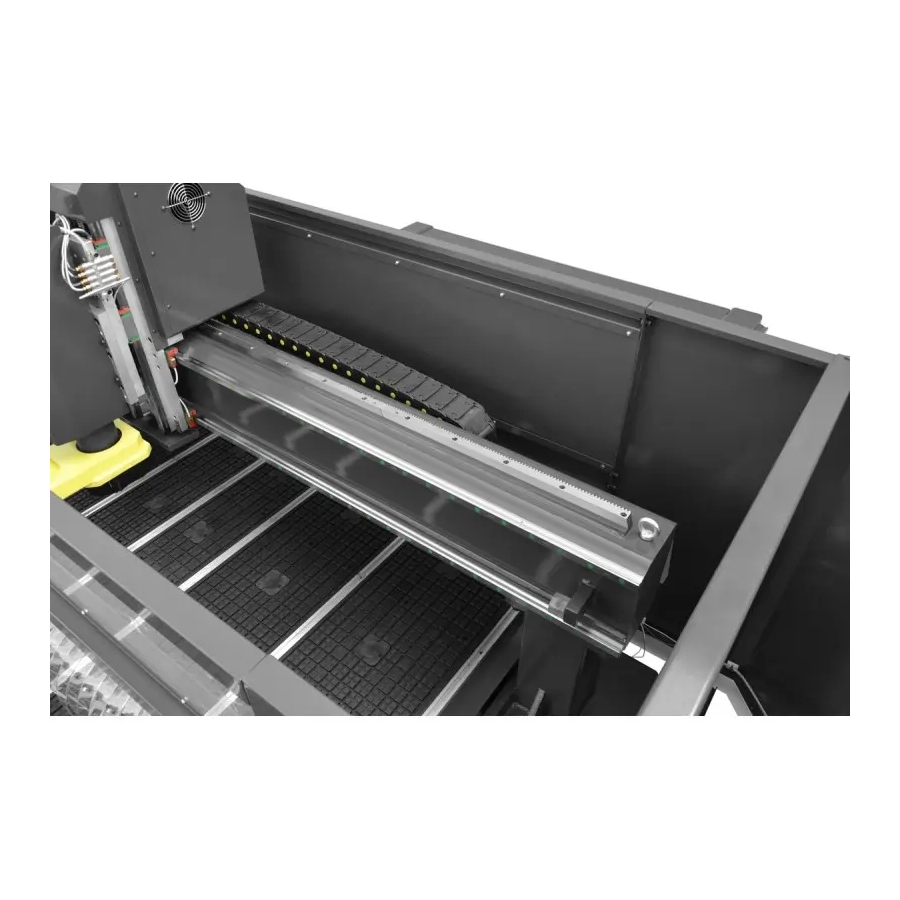

• Deplasarea portalului pe axele X și Y se realizează prin ghidaje HIWIN și pinioane cu dinți elicoidali, care garantează funcționarea fiabilă pe termen lung; acestea sunt realizate din oțel de calitate, călit și tratat.
• Șinele trapezoidale profesionale HIWIN utilizate pe toate axele sunt verificate pentru conformitate, iar testele sunt efectuate la fiecare etapă a asamblării.

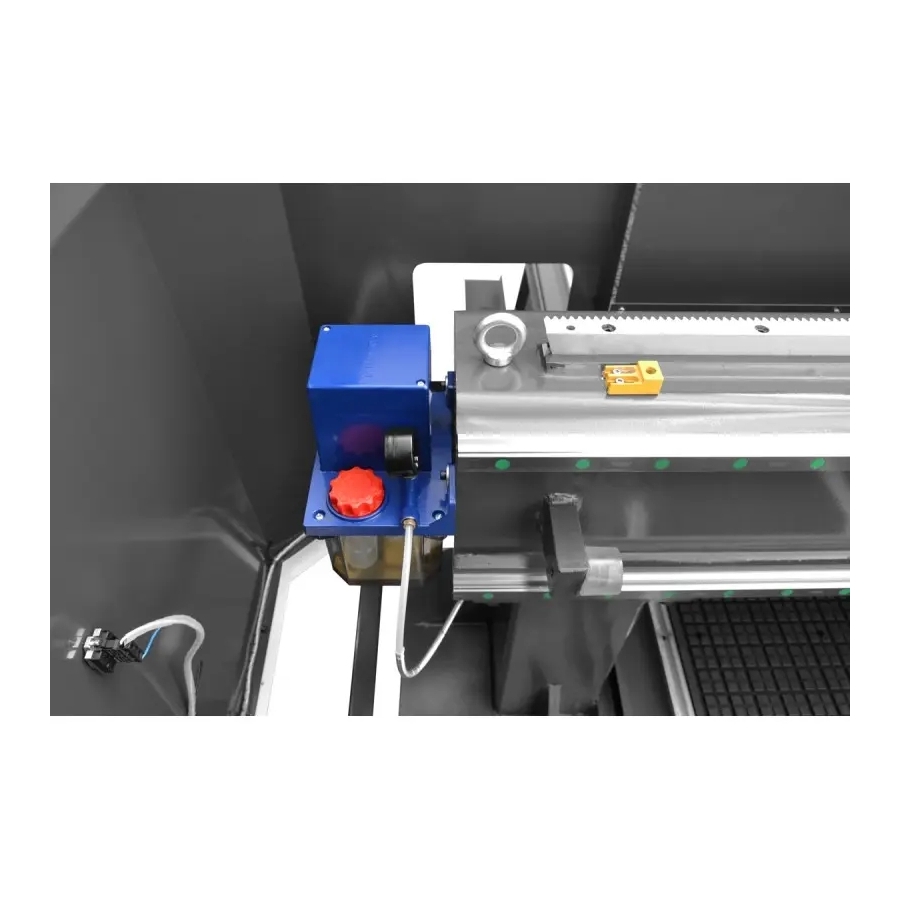

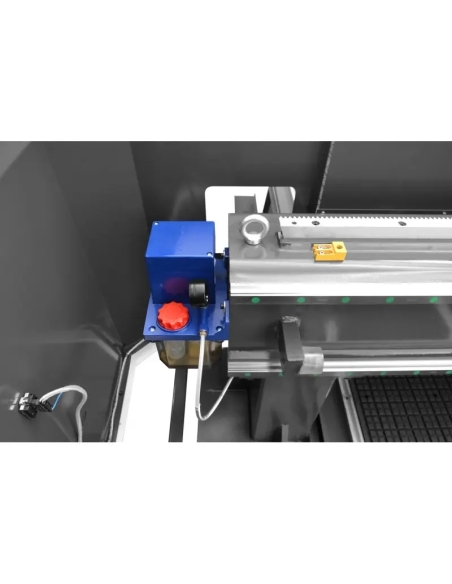

• Sistem central de ungere, fără întreținere, pentru cele mai importante elemente mobile: cărucioare și șurubul cu bile. Acesta economisește timp și protejează principalele subansambluri mobile.

4. Construcție

• Construcția portalului mobil este realizată din fontă turnată, obținând o rigiditate remarcabilă și absorbind foarte bine vibrațiile apărute în timpul prelucrării.
• Construcția rigidă a mesei, din oțel nervurat, elimină apariția vibrațiilor în timpul procesului de producție.

5. Magazin de scule și senzor de măsurare a sculei

• Mașina este echipată cu un magazin liniar de scule cu 8 poziții, set de conuri ISO30 și pensete ER32.
• Setul include portscule ISO30 și pensete pentru prinderea sculelor cu dimensiunile: 1/2" - 6 buc.; 1/8" - 1 buc.; 3-4mm - 1 buc.; 5-6mm - 2 buc.; 7-8mm - 1 buc.; 9-10mm - 1 buc.
• Fiecare freză CNC este dotată cu un senzor precis de înălțime a sculei pe axa Z, care elimină timpul necesar corecțiilor de măsurare după fiecare schimbare de sculă.

6. Software și comandă industrială

• Mașina acceptă software CAD/CAM în cea mai recentă versiune.
• Opțional, este disponibil software-ul UCanCAM V13 în versiune lingvistică poloneză. Software-ul permite importul fișierelor din Corel, Autocad etc., importul și exportul, editarea, introducerea textului și multe alte funcții.
• Software-ul permite proiectarea rapidă și ușoară a elementelor, pe care programul le convertește apoi în așa-numitul G-code. Este posibil și importul fișierelor gata realizate în alte programe.
• Mașina este echipată cu funcția de memorare a ultimei traiectorii G-code. În cazul unei defecțiuni sau al întreruperii alimentării, aceasta își reia lucrul din ultimul punct, fără pierdere de timp și material.

7. Pompa de vacuum și talpa de aspirație

• Noua generație de capote de aspirație permite lucrul mai rapid și mai eficient cu sistemul de extracție.
• Utilizarea unei pompe de vid crește semnificativ forța de prindere a pieselor pe masa mașinii, astfel încât materialul nu se deplasează.
• Pompa de vacuum opțională: 7,5 kW (max -440 mbar).
• 6 secțiuni de vacuum independente.

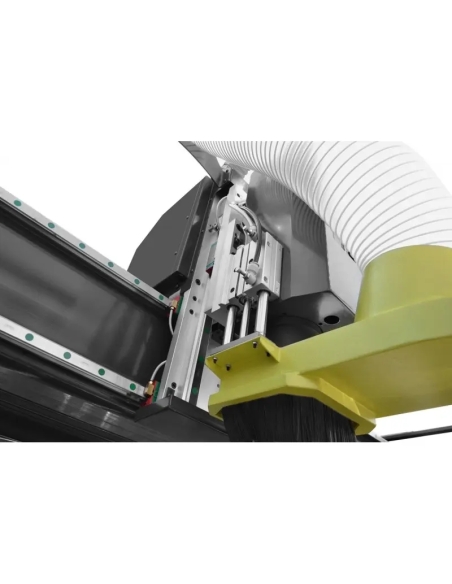

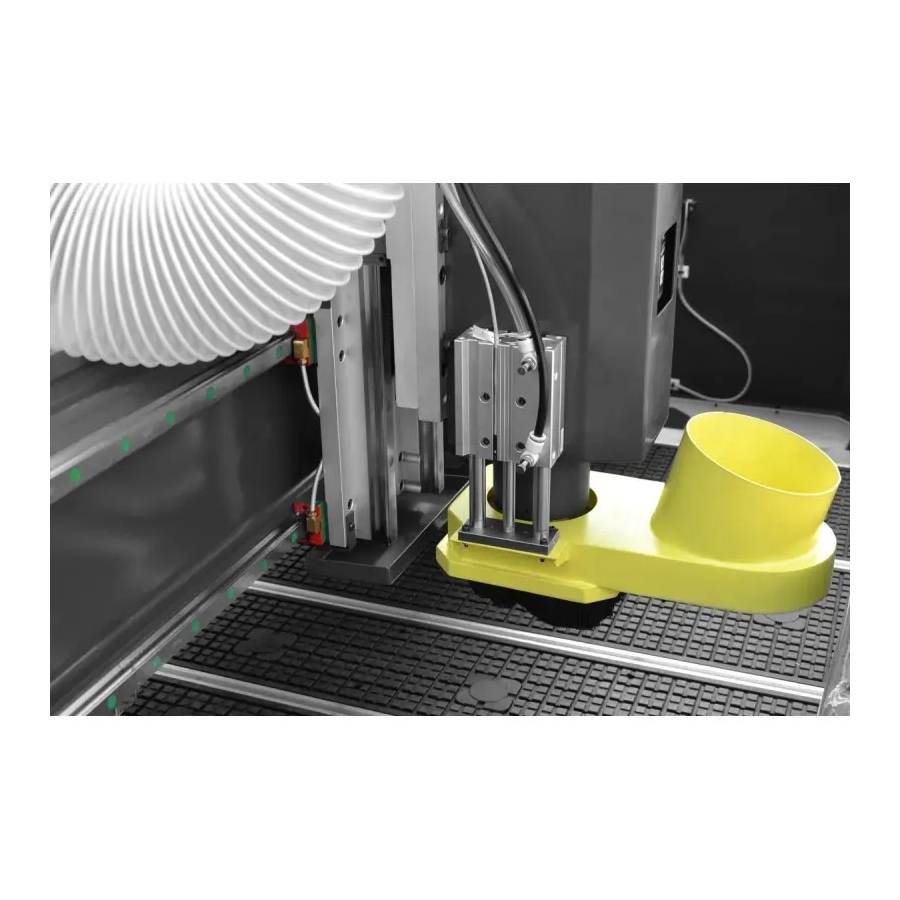

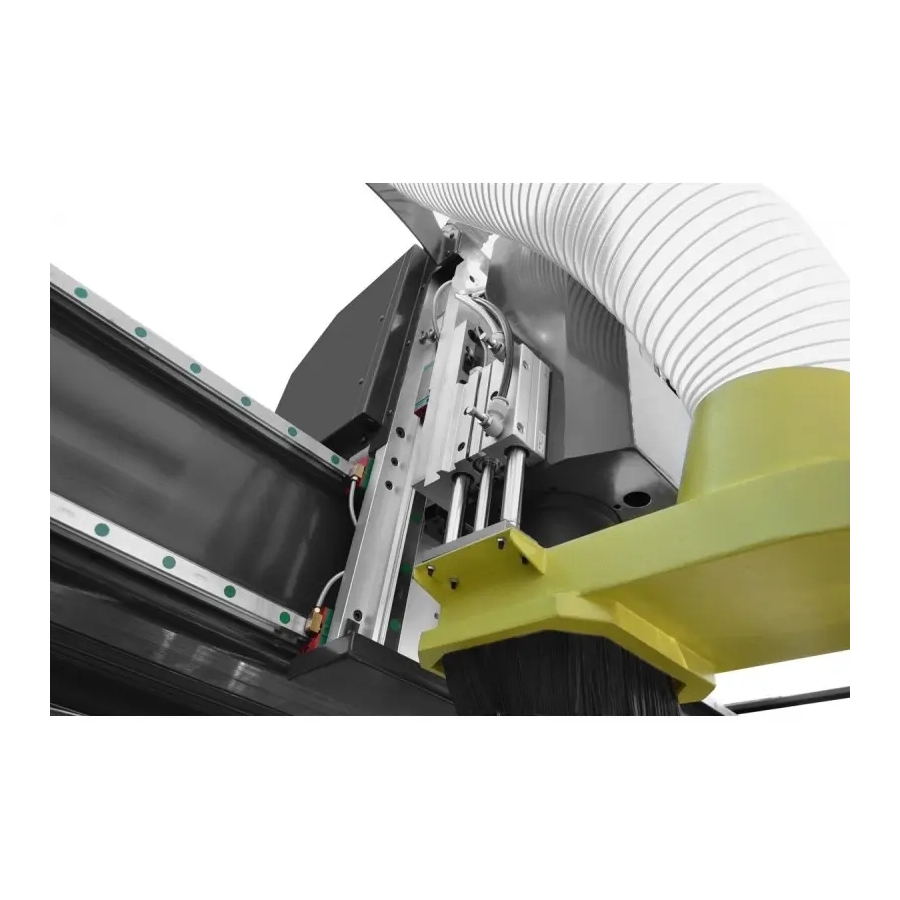

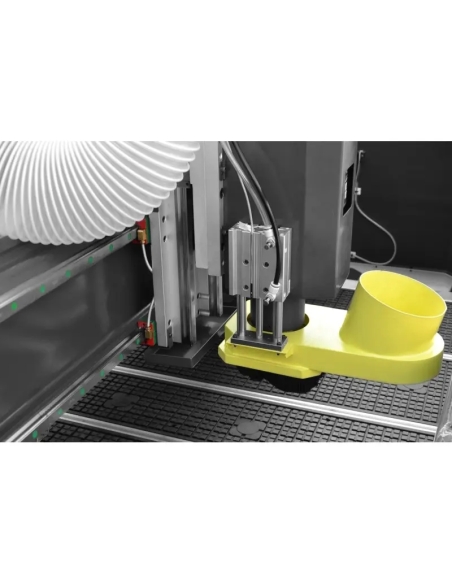

• Talpa de aspirație acționată pneumatic, montată lângă arbore, permite conectarea oricărui extractor de așchii, păstrând curățenia prelucrării, siguranța și precizia lucrului.

Parametri tehnici

Echipare

• Arbore răcit cu aer, versiune Premium.
• Servodrive-uri hibride AC Yaskawa.
• Portal ridicat pe axa Z la 350 mm.
• Masă vacuum - 4 secțiuni de vacuum independente + masă cu caneluri T pentru fixarea manuală a materialului (cleme incluse).
• Senzor de măsurare a sculei inclus.
• Scule, set de pensete, picioare de nivelare și alte accesorii.
• Comandă SYNTEC.
• Set de scule: freze, burghie, portscule.

Echipare opțională

• Software UCanCAM V13 în versiune lingvistică poloneză.
• Software UCanCAM V13 PRO în versiune lingvistică poloneză.
• Pompă de vid 5.5 kW.
• Pompă de vid 7.5 kW.
• Bariere de siguranță conforme CE.

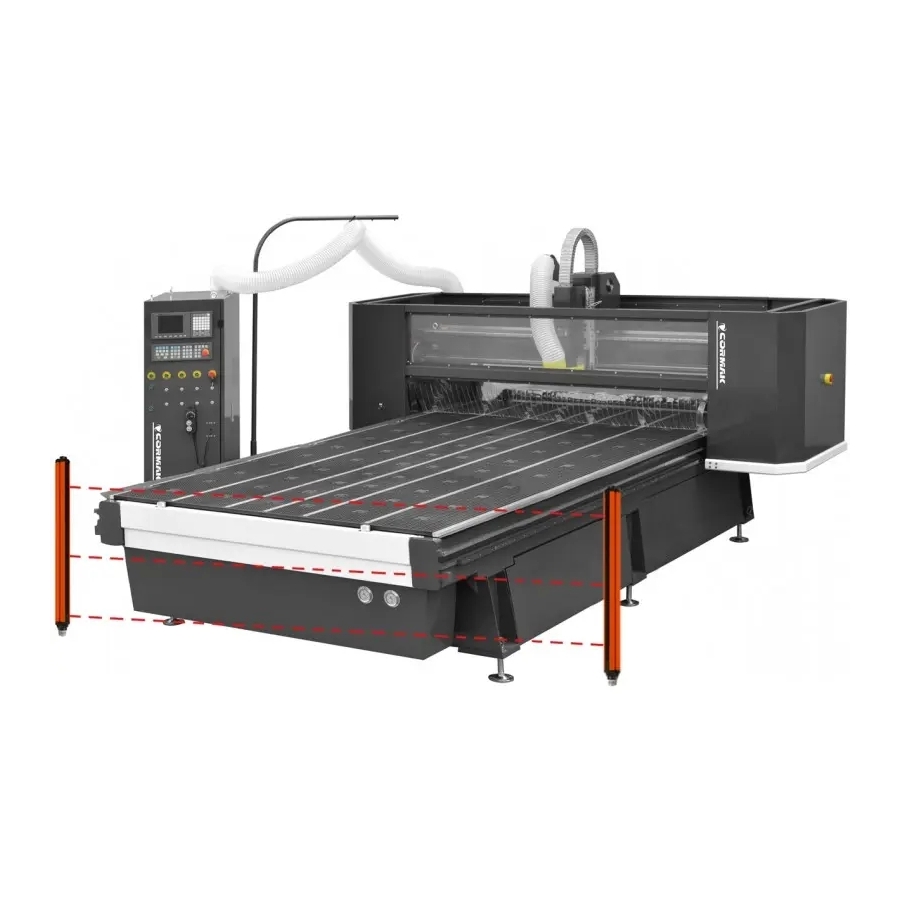

• Cortine luminoase - laser, conforme CE.
