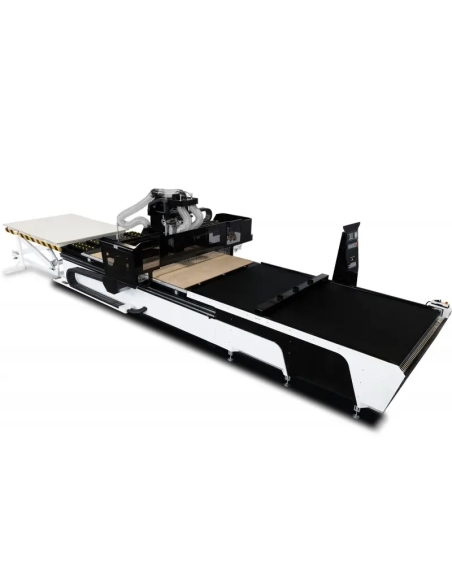

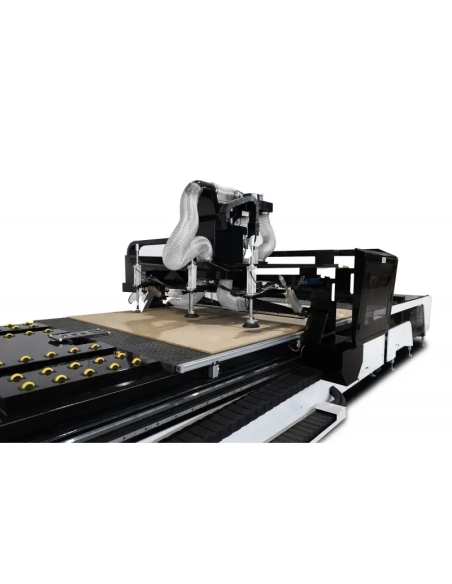

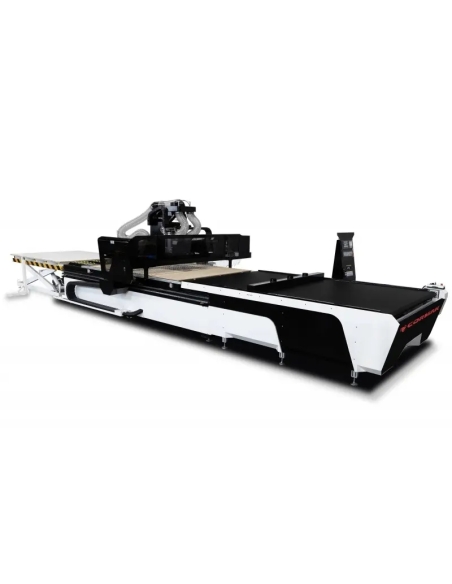

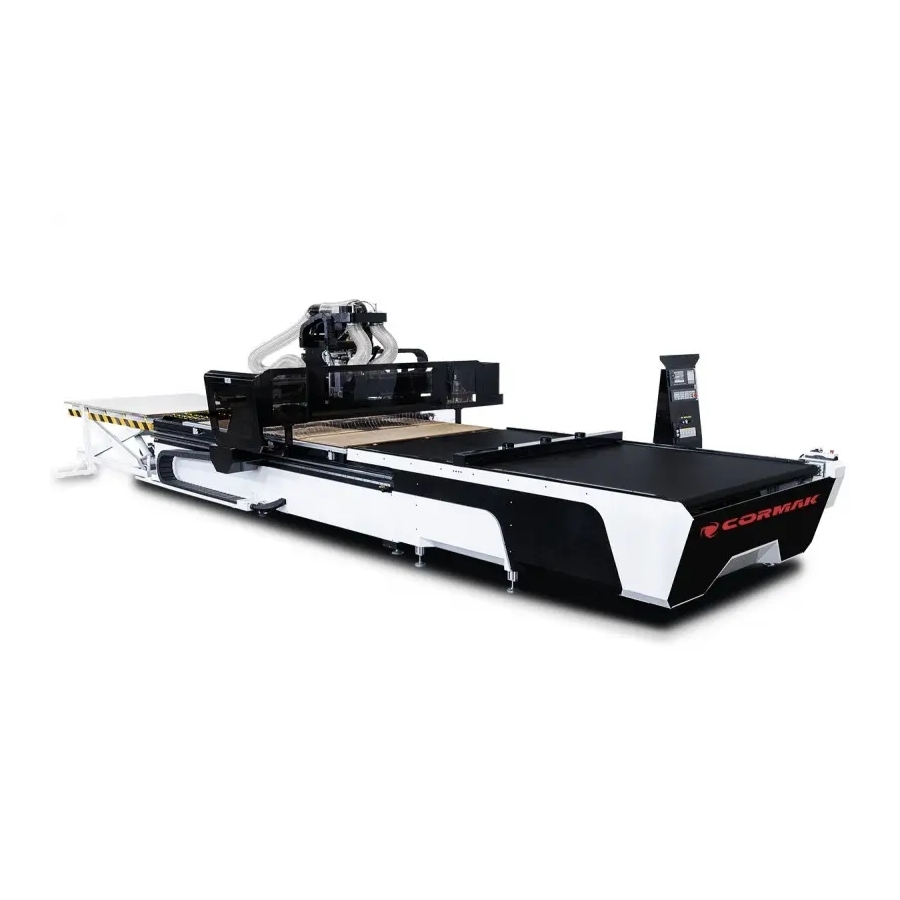

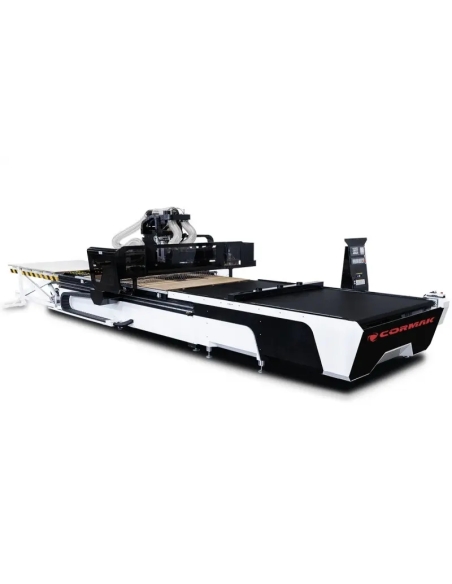

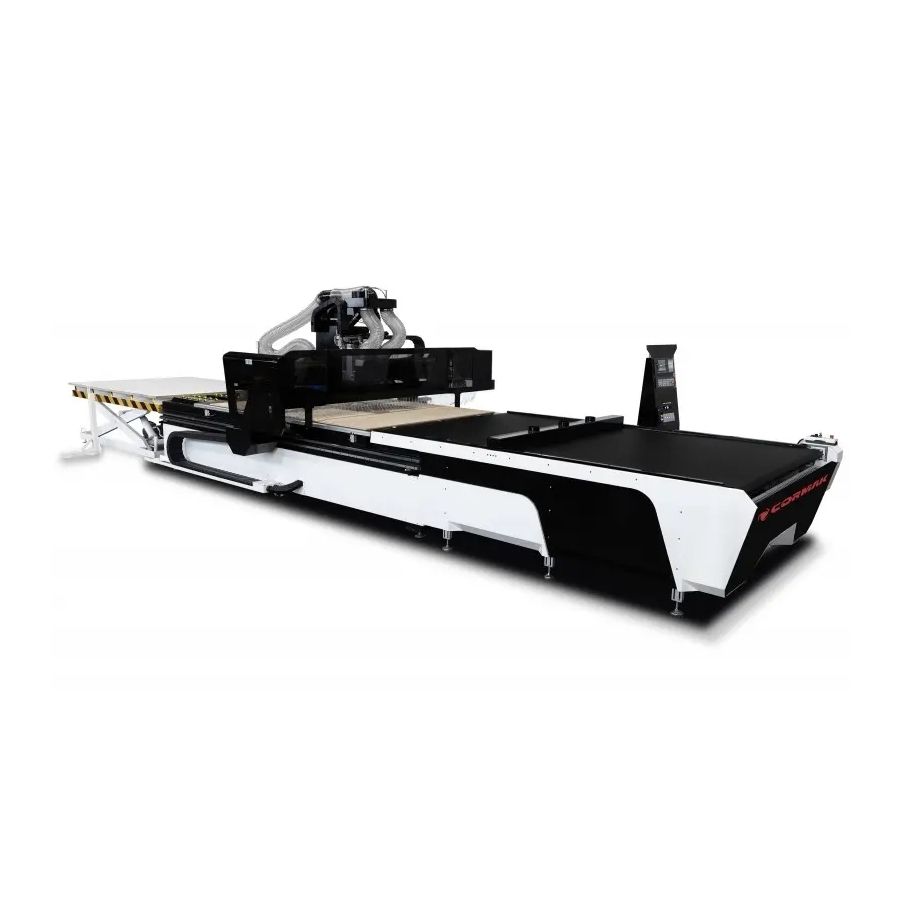

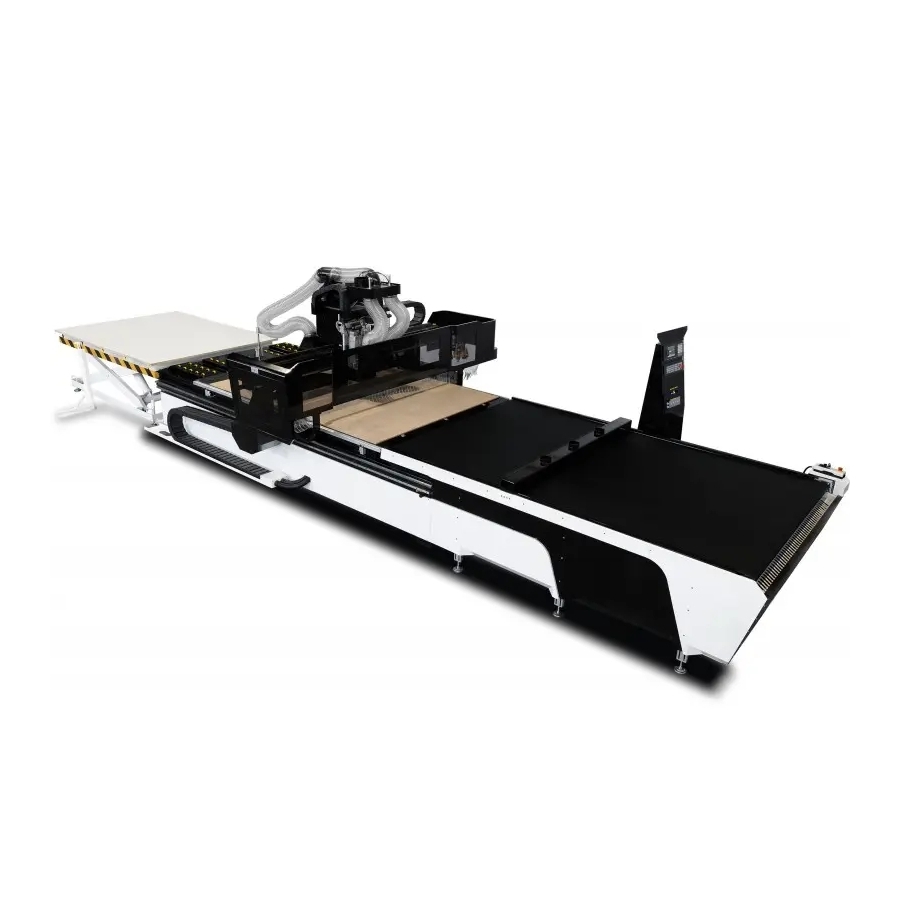

Centru de frezare CNC cu încărcare și descărcare CORMAK NST2131-16D
Descrierea mașinii

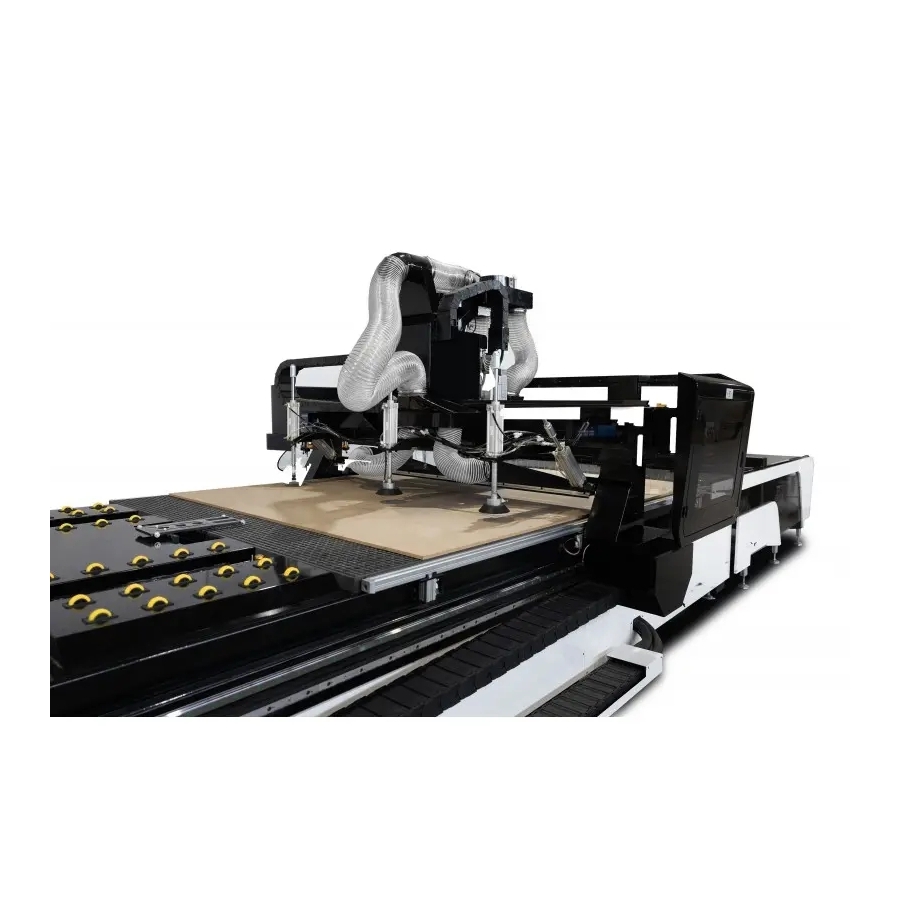

Centrul de prelucrare cu freză CNC CORMAK NST2131-16D cu încărcare și descărcare a fost conceput pentru companiile care pun pe primul loc capacitatea mare de producție, eficiența economică și fiabilitatea utilajelor. Acest centru automat de nesting oferă posibilități foarte extinse, mai ales în cea mai populară configurație, echipată cu o unitate inovatoare de stocare-împingere, ce permite încărcarea și descărcarea fluentă a plăcilor pe întregul câmp de lucru, precum și preluarea eficientă a pieselor finite pe o masă special adaptată.
Datorită structurii ranforsate și componentelor robuste, routerul CNC CORMAK poate realiza debitarea mai multor plăci simultan, într-un singur ciclu, asigurând o producție continuă chiar și la solicitări ridicate.
Caracteristicile acestei mașini avansate includ elemente care asigură o prelucrare precisă și foarte rapidă a materialelor:
- Poziționare automată: știfturi pneumatice, rigle și cilindri pentru bazarea plăcii.
- Agregat de frezare: eficiență ridicată.

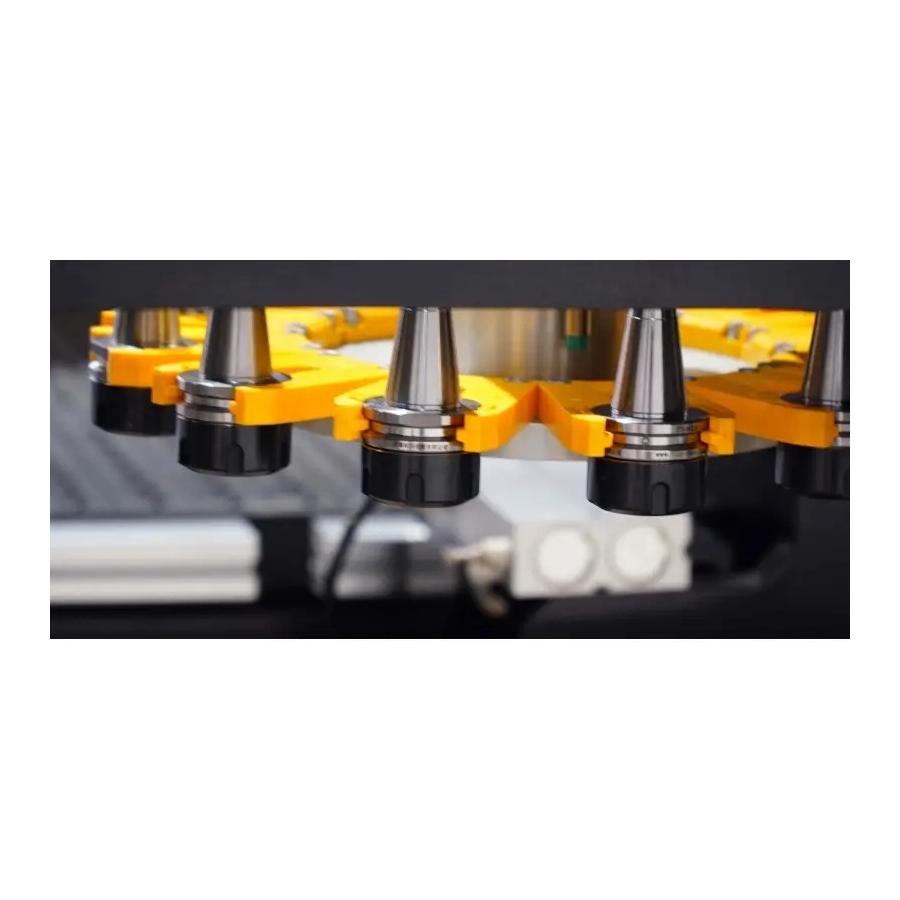

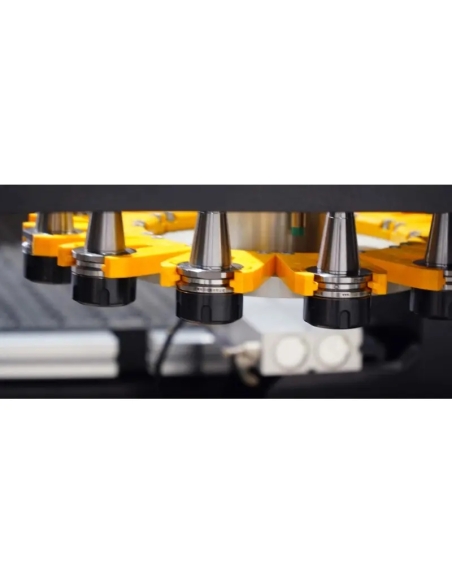

- Selectarea sculelor: selectare inteligentă și rapidă din magazia tip „revolver” – 12 buc.

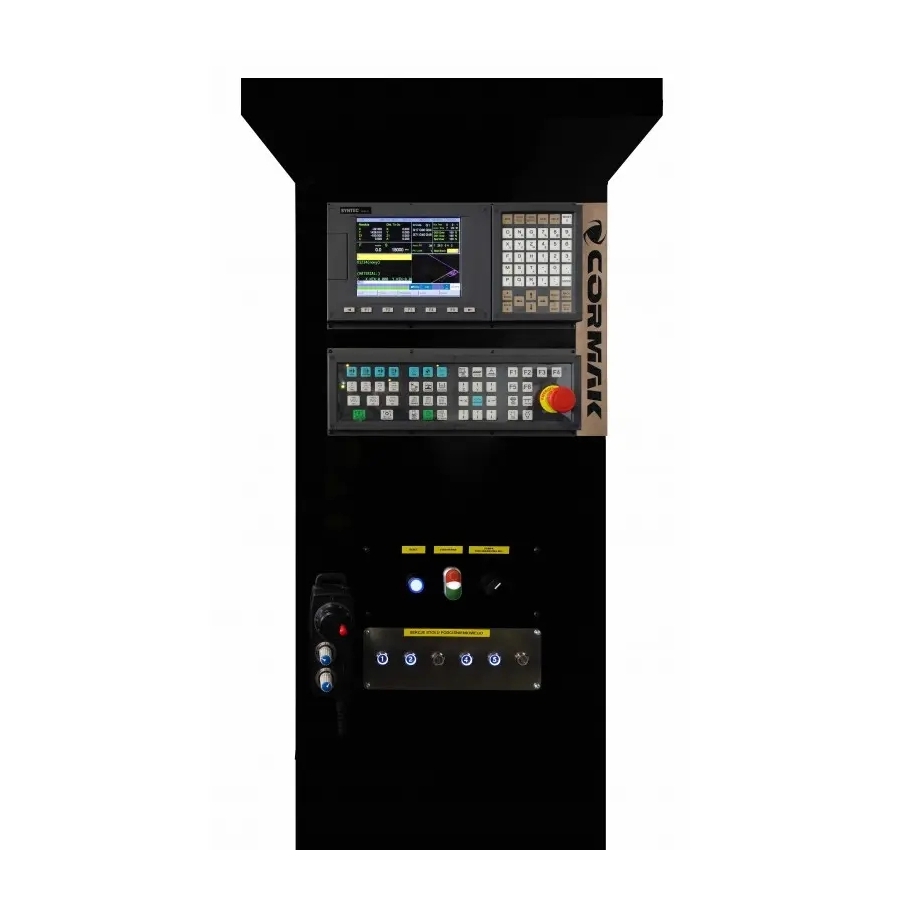

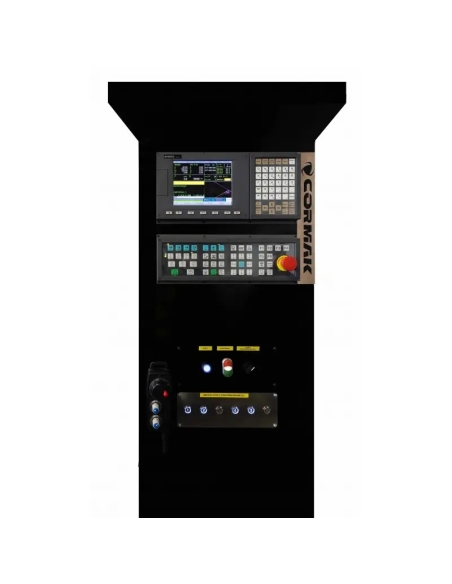

- Panou de comandă: LCD, împreună cu software industrial de control inclus.
- Componente electronice: Siemens, Schneider și Phoenix.

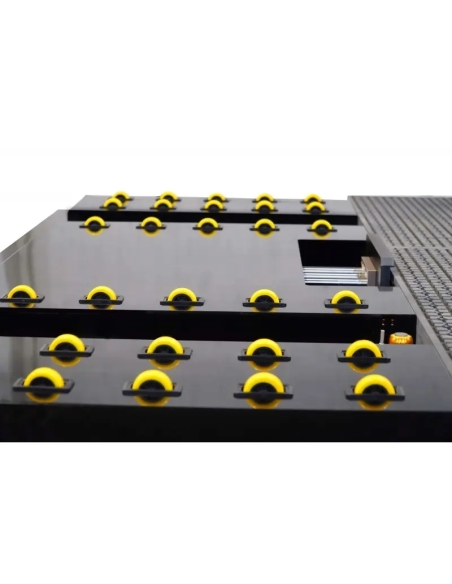

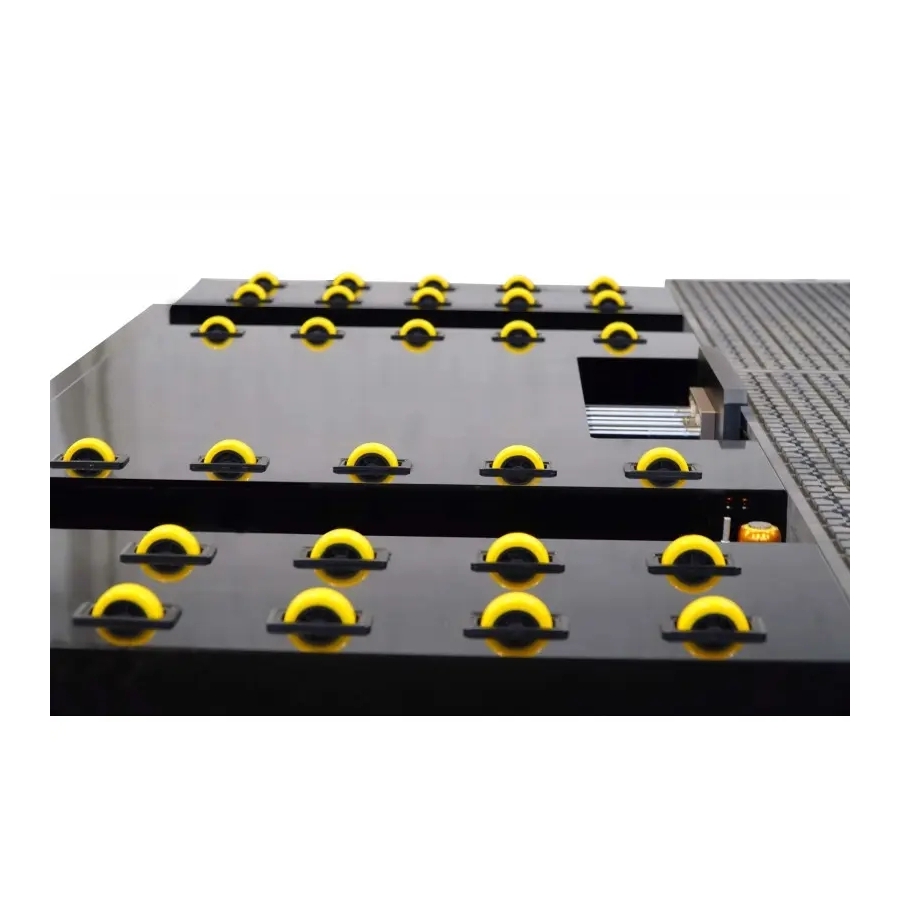

- Mese de lucru: masă de alimentare și masă de preluare.
În plus, centrul este dotat cu un algoritm avansat de nesting și optimizare a traseului sculei, ceea ce permite o producție flexibilă și o utilizare eficientă a materialului. Sistemul de aspirare cu vacuum a așchiilor, precum și sistemul central de lubrifiere, asigură curățenia și siguranța în exploatare, precum și fiabilitatea pe termen lung a utilajului.
Per ansamblu, centrul de prelucrare cu freză CNC CORMAK NST2131-16D reprezintă o soluție pentru firmele care caută utilaje productive, fiabile și versatile pentru prelucrarea materialelor, capabile să facă față chiar și celor mai exigente producții industriale.
Parametri tehnici
| Câmp de lucru | 2100x3100 mm |
| Axa Z | 300 mm |
| Construcție | Braț – turnare din fontă / masă – oțel sudat Magazie de scule tip umbrelă 12 buc., standard ISO30 Senzor pentru măsurarea lungimii sculei Sistem de ungere automată pentru axele XYZ |
| Acționări | servo INOVANCE (1,3 kW pentru XY, 850 W pentru axa Z), cu reductor planetar |
| Masă | în T / hibridă / de alimentare și de preluare Masă de lucru vacuumată, în două straturi, cu multiple orificii, din bachelită, cu benzi de cauciuc și șuruburi pentru fixare, cu sistem de poziționare |
| Putere ax principal | 9 kW |
| Ax principal | HQD răcit cu aer (opțional: ceață de ulei) |
| Turație ax principal | de la 6000 la 24000 rpm |
| Alimentare | 400 V, 3PH, 50HZ |
| Precizie de repoziționare | 0,01 mm |
| Ghidaje liniare | șine trapezoidale, cărucioare Hiwin |
| Fixarea materialului | vacuum, hibrid |
| Pompă de vacuum | 2x7,5 kW (opțional) |
| Software | SYNTEC 60WE |
| Dimensiuni | 10300x3600x2430 mm |
| Greutate | 4000 kg |
Echipare
- Ax principal: HQD răcit cu aer, versiune Premium.
- Senzor pentru sculă: senzor de măsurare a sculei inclus.
Accesorii
scule, set de bucșe/coliere, picioare de nivelare și alte accesorii.
Echipamente opționale
- Software UCanCAM V13: versiune poloneză.
- Software UCanCAM V13 PRO: versiune poloneză.
- Pompă de vacuum: 5,5 kW.
- Pompă de vacuum: 7,5 kW.
- Bariere de siguranță: conforme CE.
- Cortine luminoase: laser, conforme CE.
- Ceață de ulei: posibilitate de adăugare.
