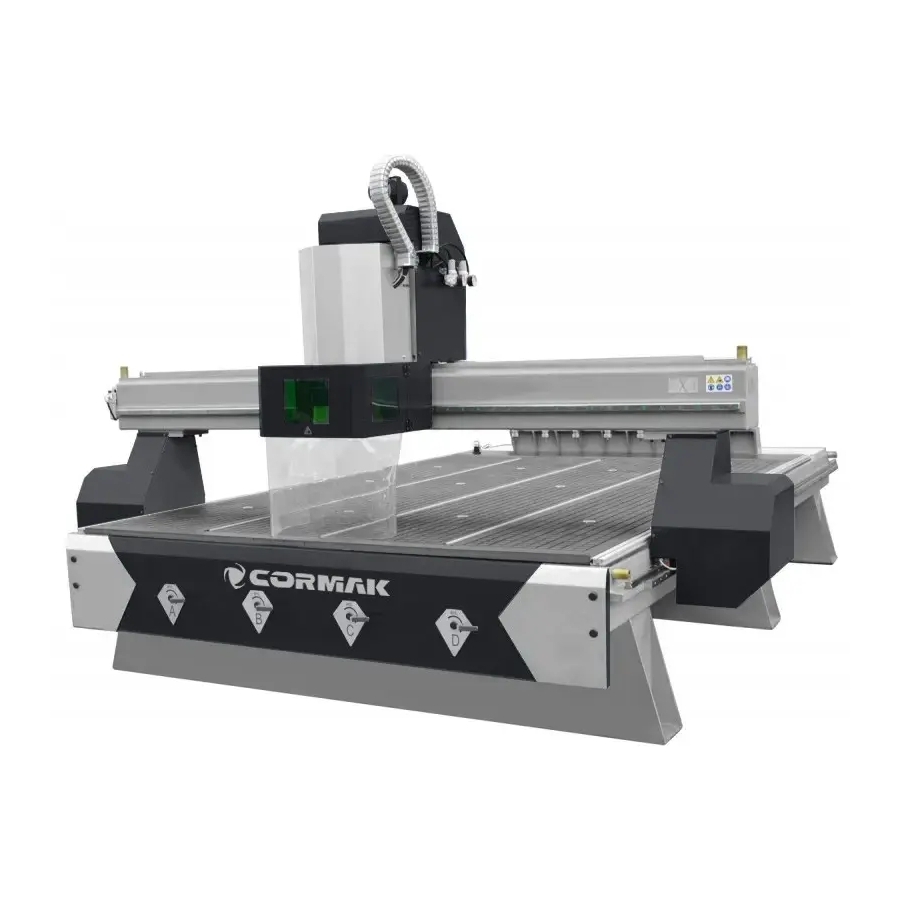

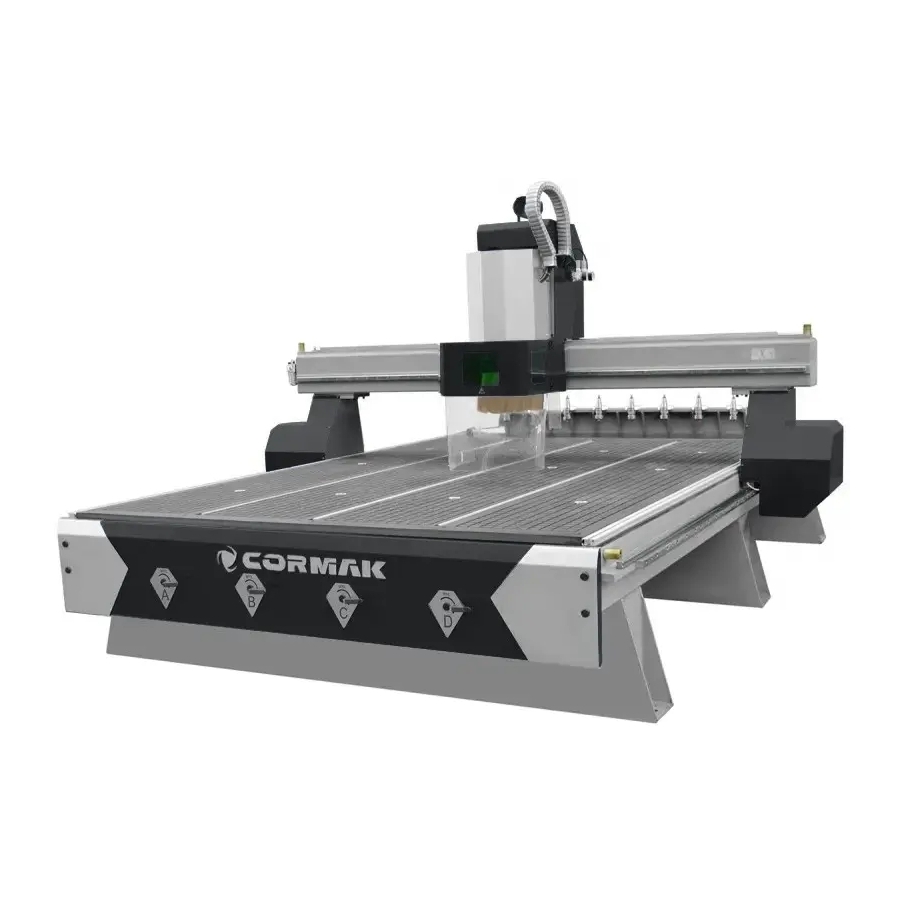

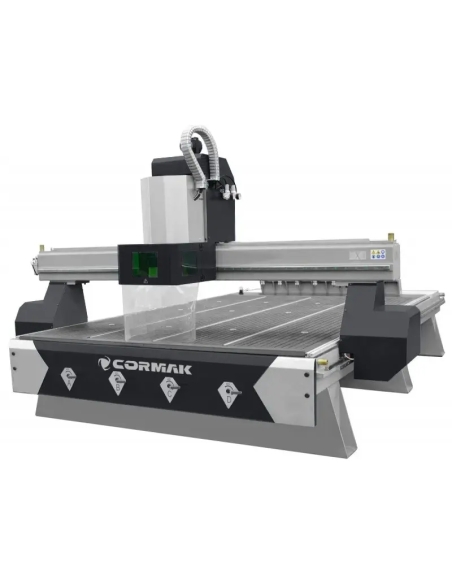

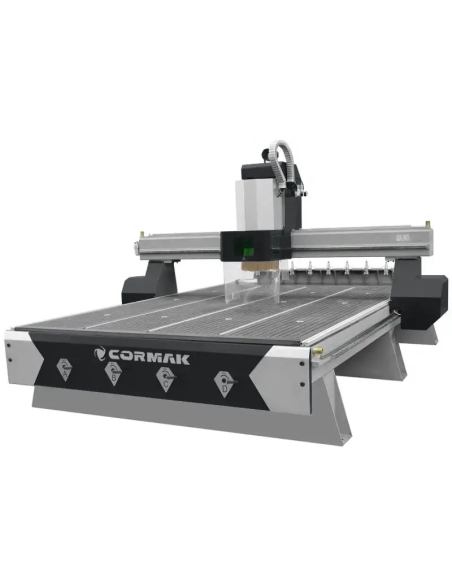

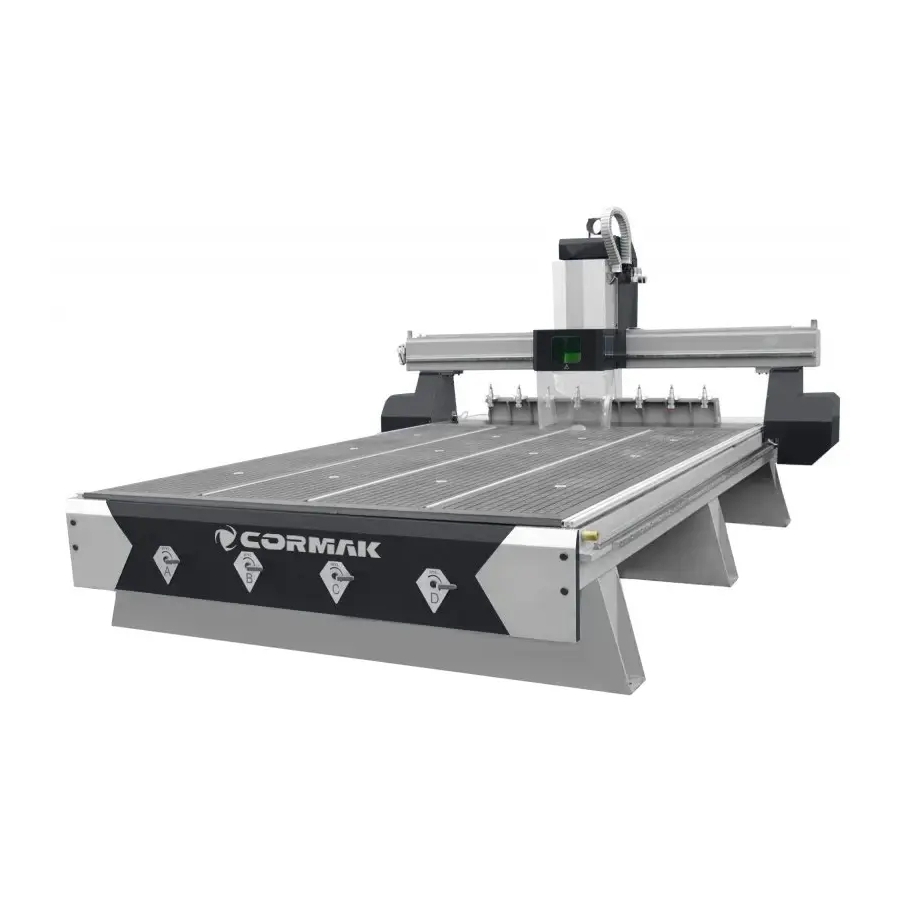

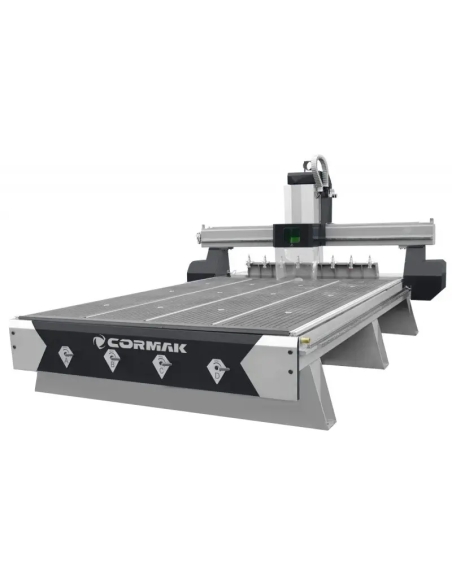

Mașină de frezat CNC CORMAK C2030 ATC Premium, 2100 × 3200 mm, cu masă hibridă

Descrierea mașinii

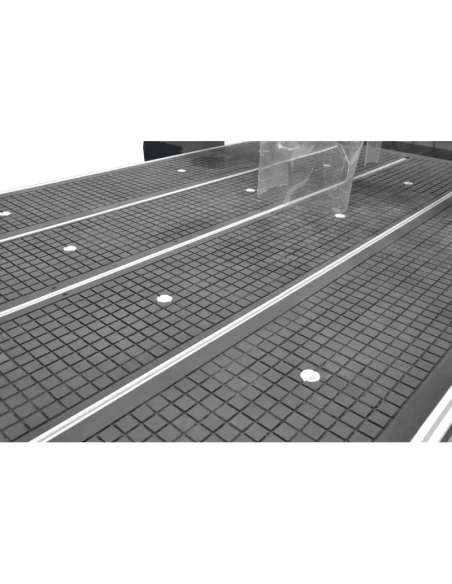

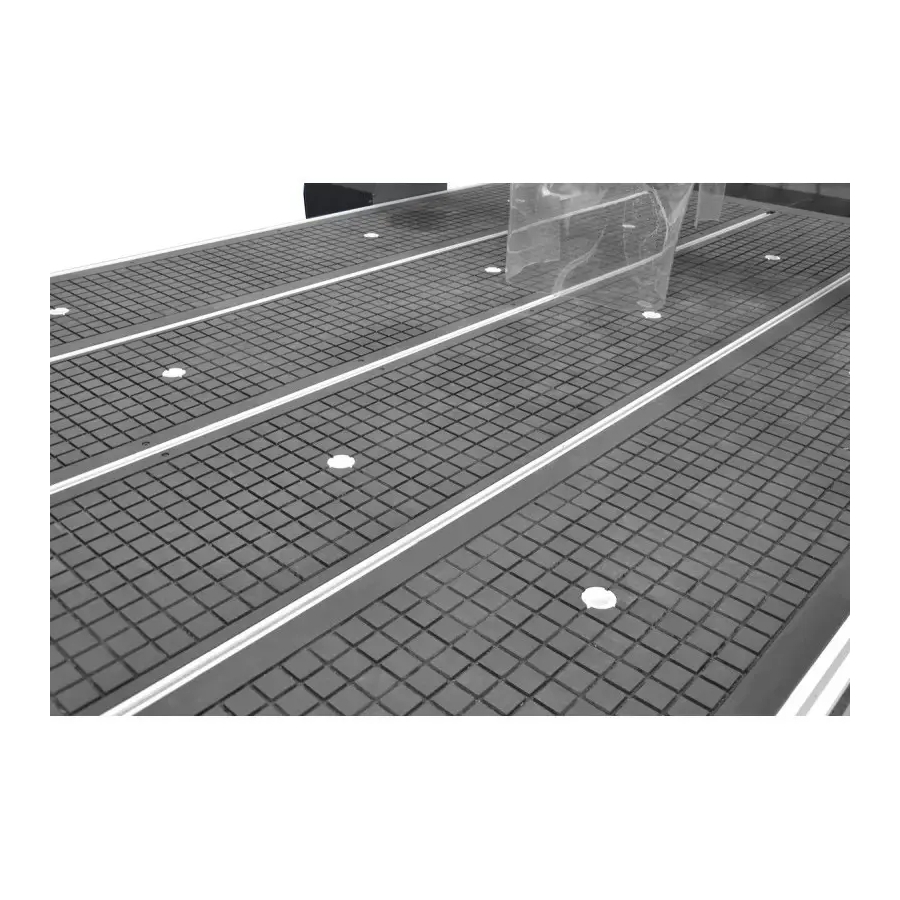

1. Masa de lucru

• Masă compartimentată, cu patru secțiuni independente de vacuum, realizată din plăci HPL rigide și foarte rezistente.
• Fiecare secțiune are orificii prin care, printr-un sistem de conducte, vacuumul este alimentat de la pompa de vid.
• Orificiile principale ale mesei cu vacuum sunt prevăzute cu dopuri, astfel încât se pot fixa materiale în diverse formate.
• Suprafața mesei de lucru este acoperită cu o rețea de canale care permite distribuirea uniformă a vacuumului pe întreaga suprafață.
• Dispune și de caneluri care permit fixarea manuală a materialului.

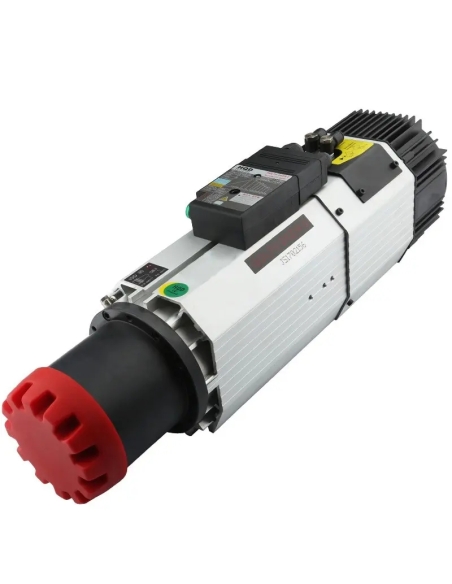

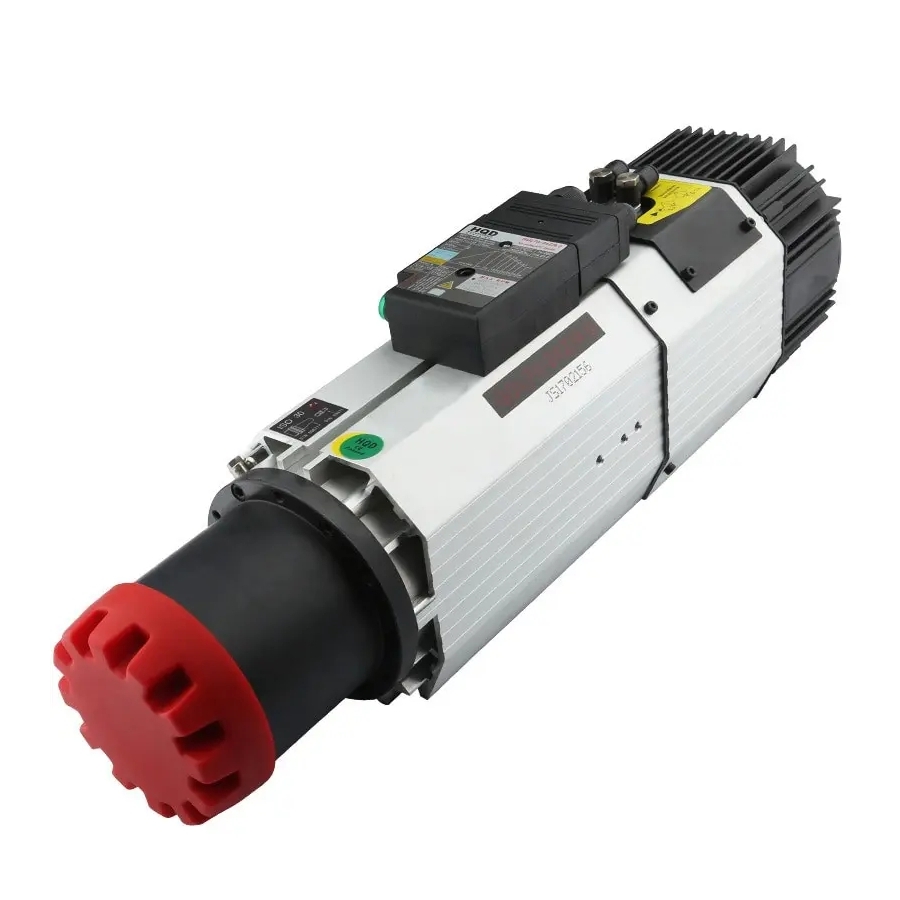

2. Arbore (spindel) HQD

• Spindel fără perii, de la un producător renumit, de clasă superioară, cu putere de 9 kW, alimentat prin invertor, cu protecție la suprasarcină.
• Electrospindel de frezare echipat cu sistem inovator de răcire cu aer.
• Adaptat pentru schimbarea automată a sculelor, ceea ce reduce timpul de prelucrare prin eliminarea opririlor pentru schimbarea manuală a frezei.
• Automatizarea permite utilizarea tuturor sculelor în procesul de producție fără calibrare și fără oprirea ciclului de lucru.
• Posibilitate de adăugare a ceții de ulei.

3. Acționare

• Servomotoare AC YASKAWA de înaltă clasă, cu consum redus de energie, controlate de un controler digital, asigură prelucrări de calitate excelentă la viteze ridicate pe fiecare axă.
• Servomotoarele AC fără perii care acționează axele X și Y transmit mișcarea prin reductoare planetare de calitate superioară.
• Axa Z, unde precizia de poziționare este esențială, este acționată printr-un șurub cu bile ranforsat.

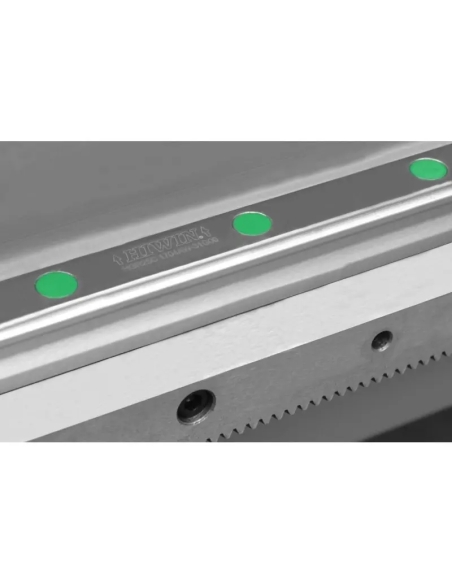

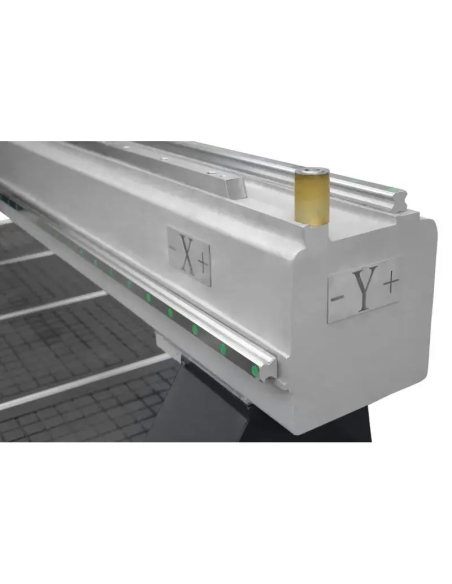

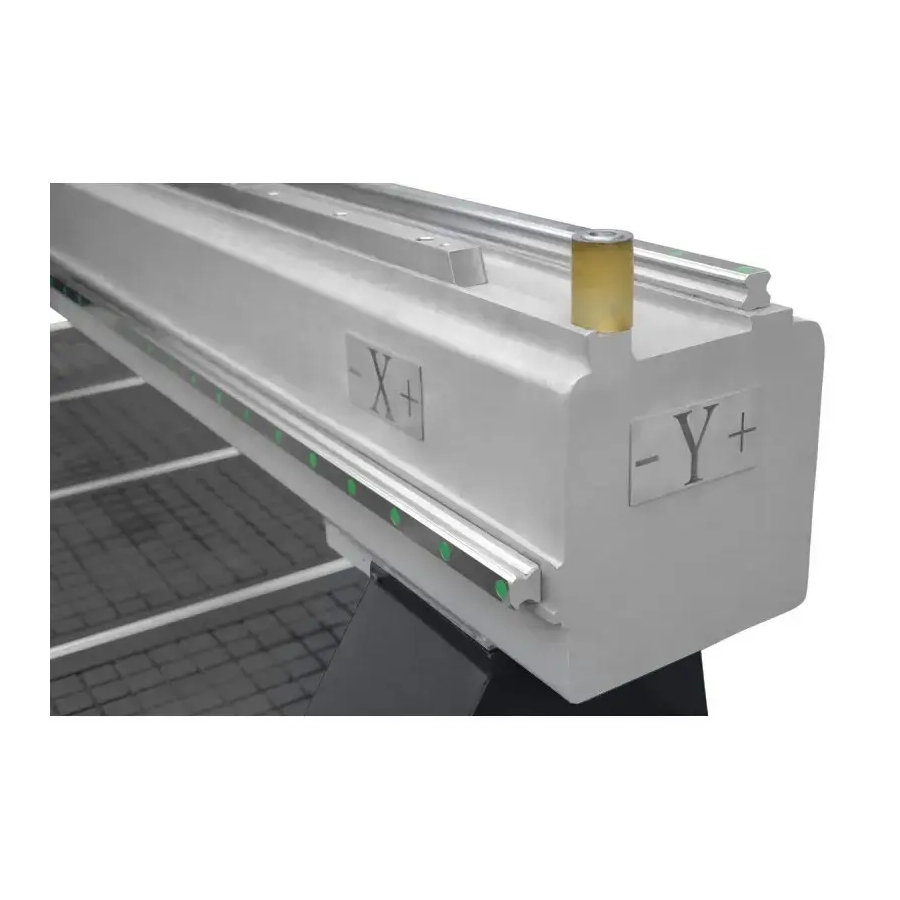

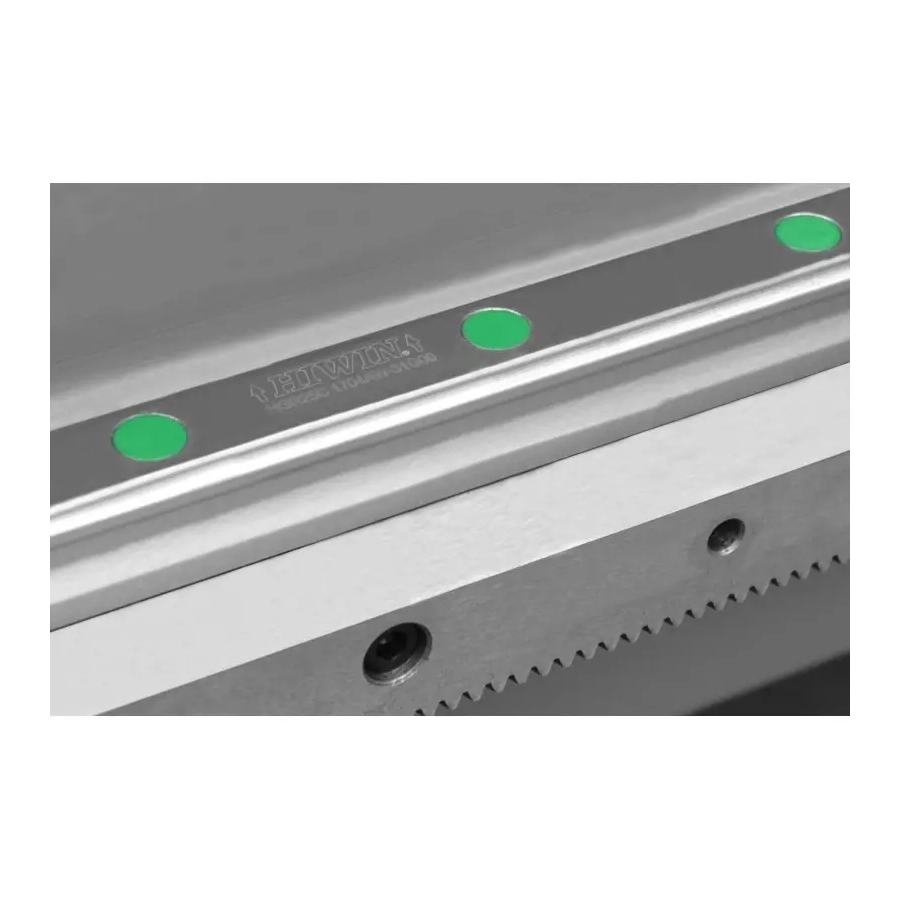

• Deplasarea portalului pe axele X și Y se realizează prin ghidaje HIWIN și roți dințate cu dantură oblică, ce garantează funcționarea fără probleme pe termen lung; acestea sunt realizate din oțel de înaltă calitate, călit și tratat.
• Șinele trapezoidale profesionale HIWIN utilizate pe toate axele sunt verificate pentru conformitate, iar testele se efectuează în fiecare etapă a montajului.

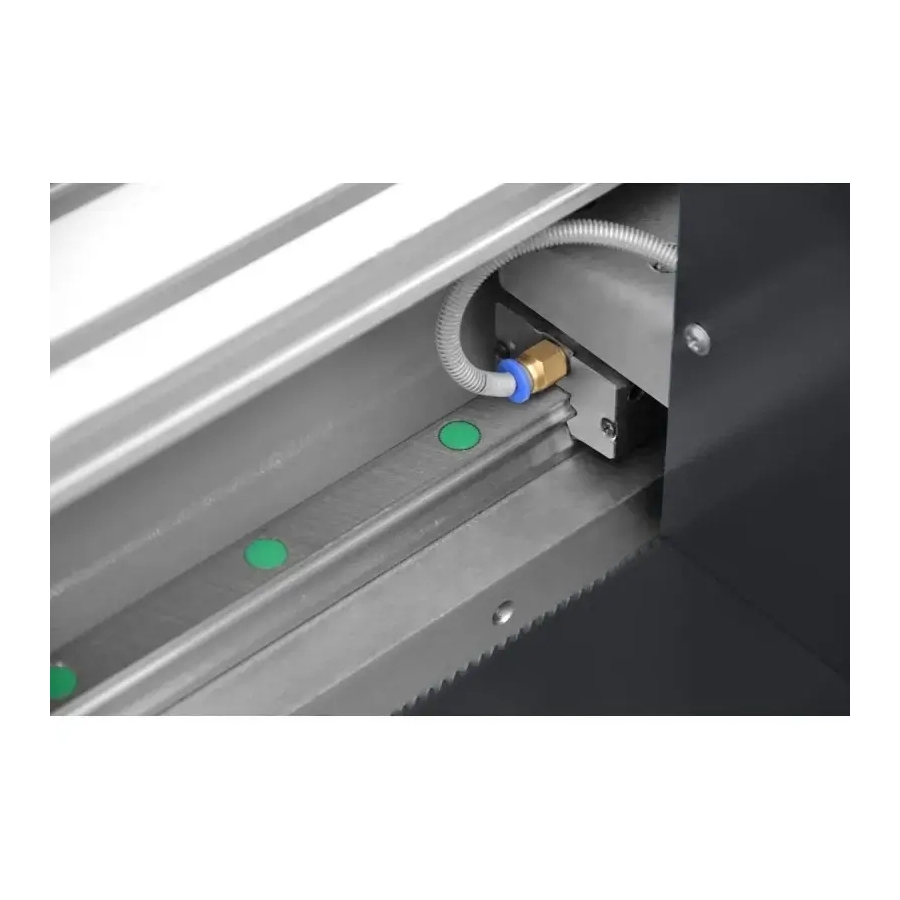

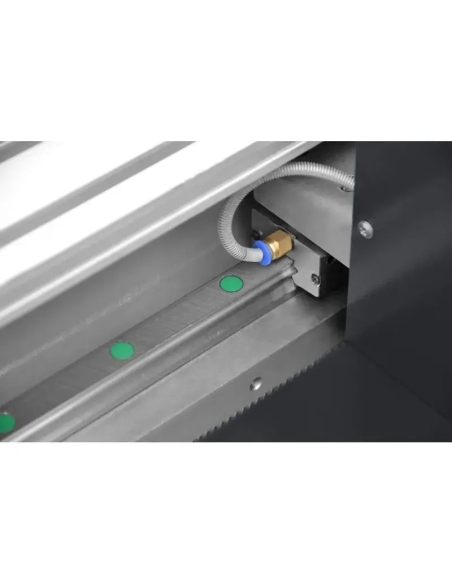

• Sistem central, fără întreținere, pentru ungerea celor mai importante elemente mobile: cărucioare și șurubul cu bile. Economisește timp și protejează componentele critice.

4. Construcție

• Construcția portalului mobil este realizată din turnare de fontă, cu rigiditate remarcabilă, absorbind foarte bine vibrațiile apărute în timpul prelucrării.
• Structura rigidă a mesei, din oțel nervurat, elimină apariția vibrațiilor în procesul de producție.

5. Magazin de scule și senzor de măsurare a sculei

• Mașina este echipată cu magazie liniară de scule cu 8 poziții, set de conuri ISO30 și pensete ER32.
• Include portscule ISO30 și pensete pentru prinderea sculelor cu dimensiunile: 1/2" - 6 buc.; 1/8" - 1 buc.; 3-4mm - 1 buc.; 5-6mm - 2 buc.; 7-8mm - 1 buc.; 9-10mm - 1 buc.
• Fiecare freză CNC este dotată cu un senzor precis de înălțime a sculei pe axa Z, eliminând timpul necesar corecțiilor după fiecare schimbare de sculă.

6. Software și control industrial

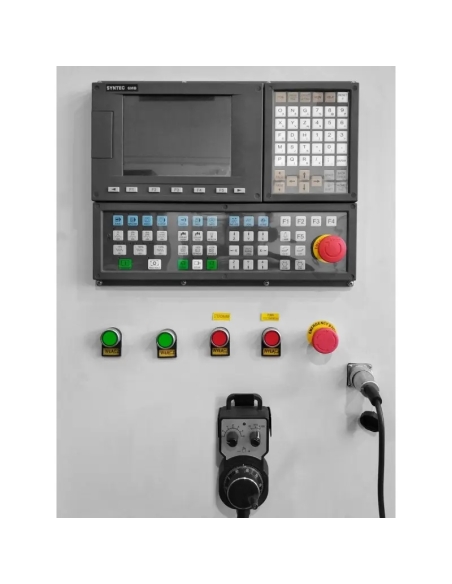

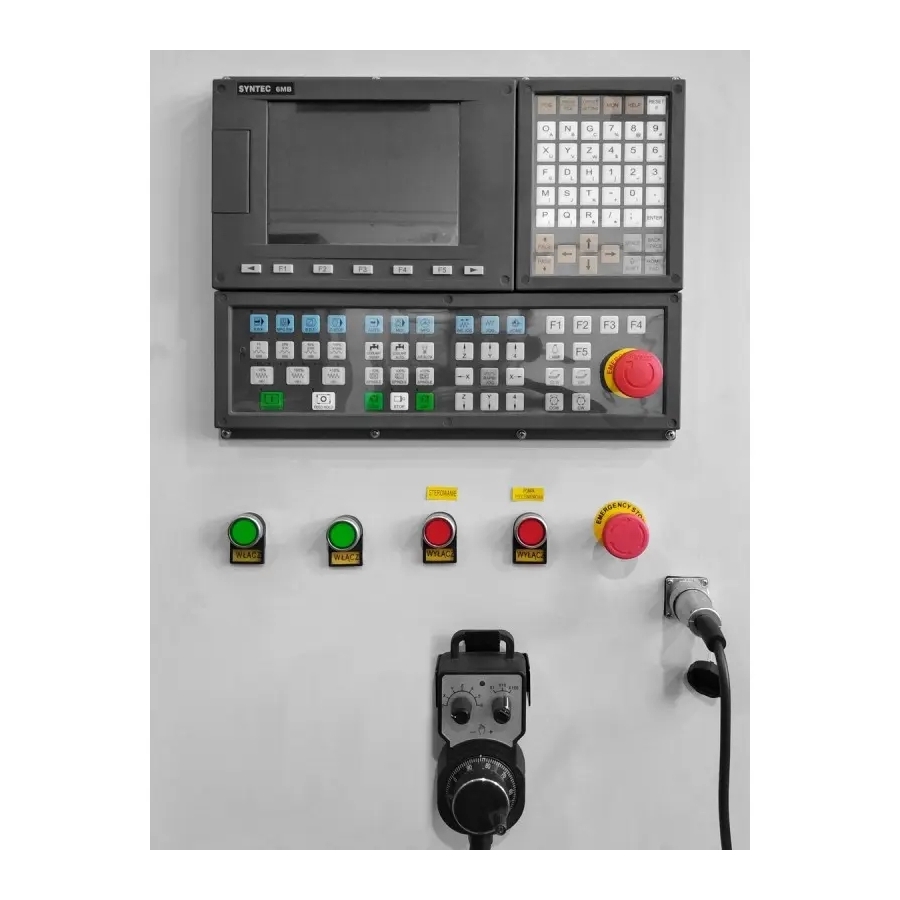

• Controlul mașinii se face cu ajutorul controlerului industrial SYNTEC, ca în marile centre de prelucrare. Setul controlerului include manipulator și afișaj LCD.
• Opțional, este disponibil software-ul UCanCAM V13 în versiune în limba română. Software-ul permite importul fișierelor din Corel, AutoCAD etc., importul și exportul de fișiere, editarea, introducerea textului și multe alte funcții.
• Software-ul permite proiectarea rapidă și ușoară a elementelor, pe care programul le convertește apoi în așa-numitul G-code. Este posibil și importul fișierelor gata făcute din alte programe.
• Mașina este echipată cu funcția de memorare a ultimei trasee G-code. În caz de avarie sau întrerupere de curent, pornește din ultimul punct fără pierdere de timp și material.

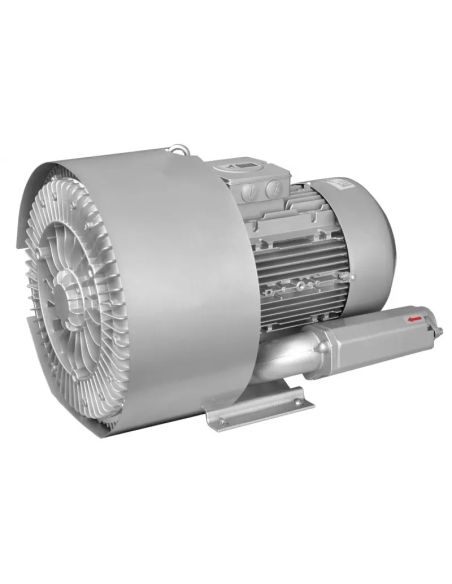

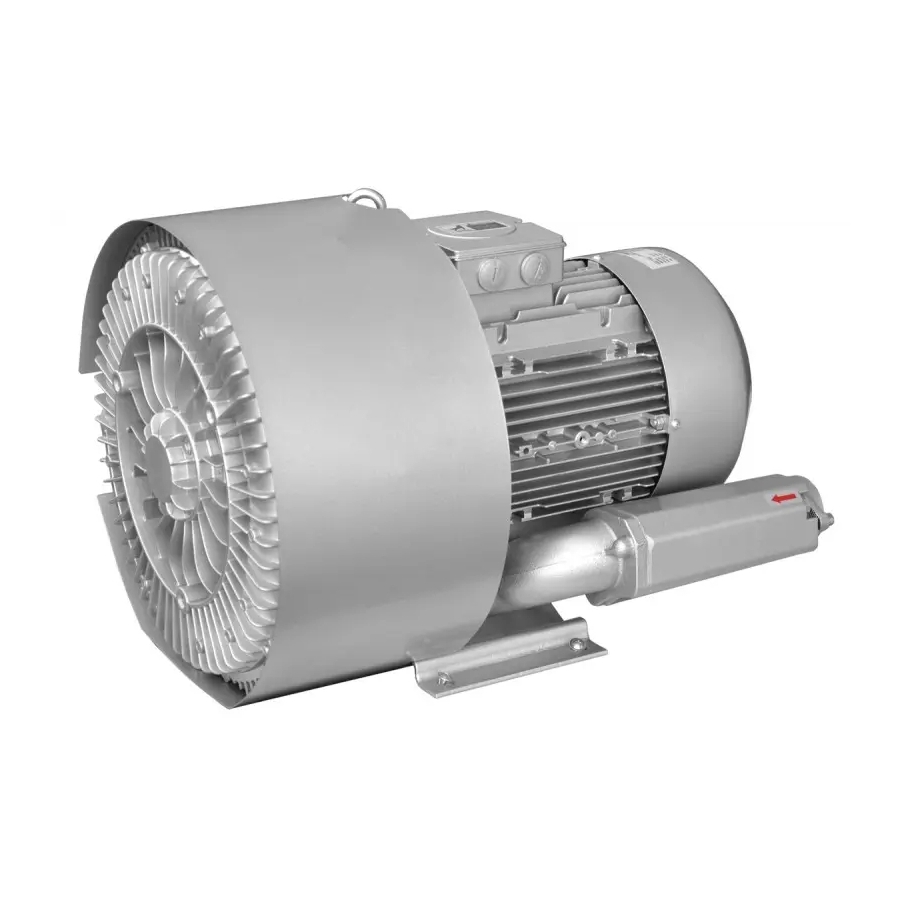

7. Pompa de vacuum și talpa de aspirație

• Utilizarea unei pompe de vid crește semnificativ forța de fixare a pieselor pe masa mașinii, astfel încât materialul nu se deplasează.
• Pompa de vacuum opțională: 7,5 kW (max. -440 mbar).

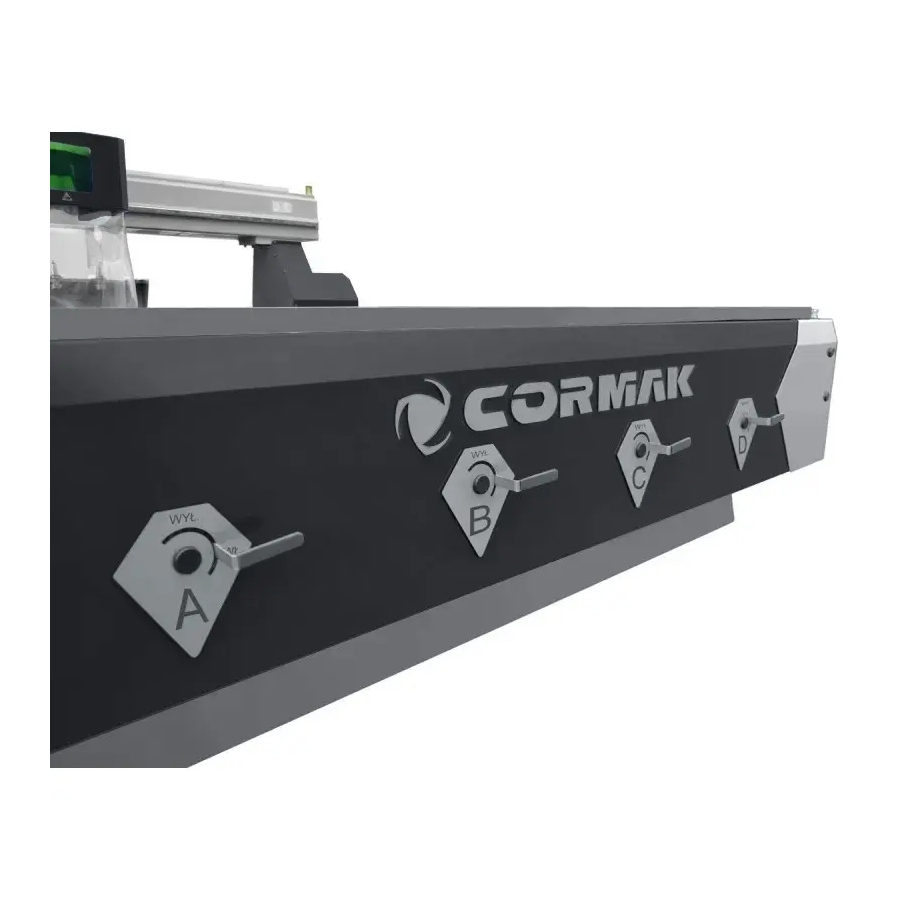

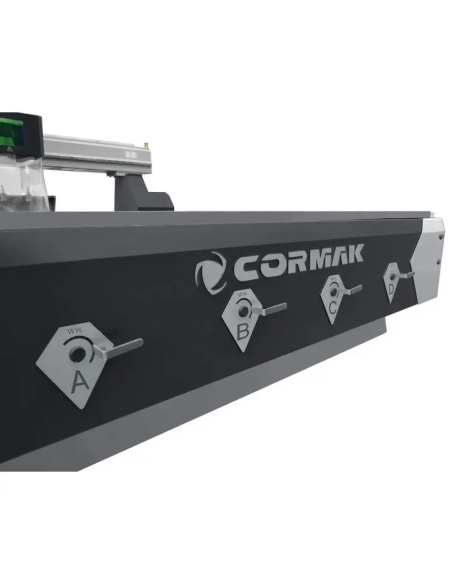

• 4 secțiuni de vacuum independente.

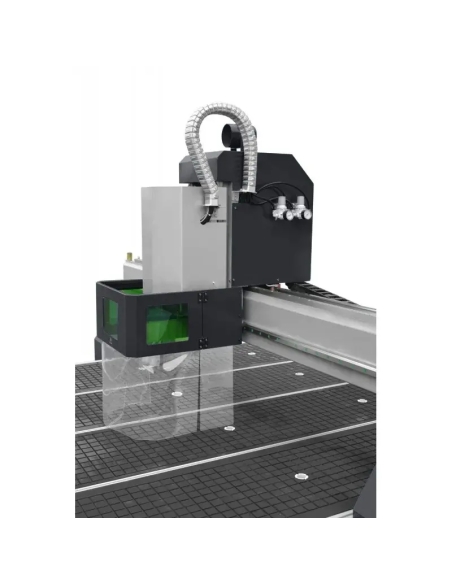

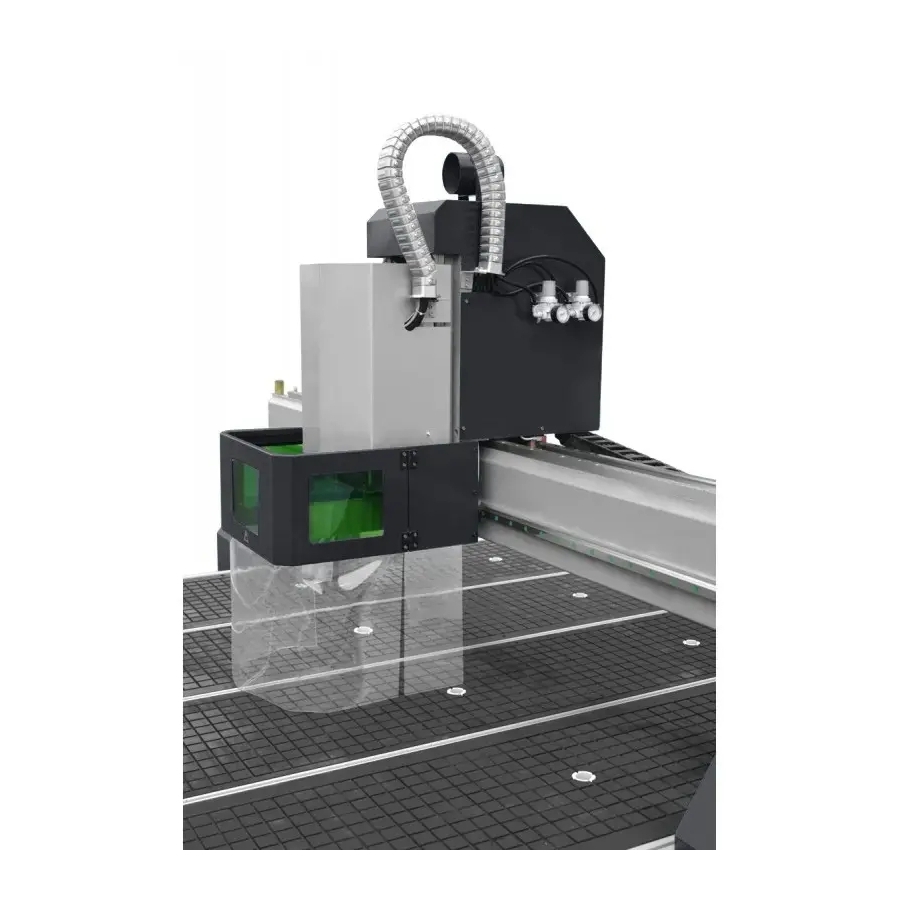

• Talpa de aspirație acționată pneumatic, montată lângă spindel, permite conectarea oricărui sistem de evacuare a așchiilor, menținând curățenia prelucrării, siguranța și, în același timp, precizia lucrului.

Parametri tehnici

Echipare

• Spindel răcit cu aer, versiune Premium.
• Servosisteme hibride AC Yaskawa.
• Portal mărit pe axa Z la 350 mm.
• Masă cu vacuum, 4 secțiuni de vacuum independente și masă cu canale T pentru fixare manuală.
• Senzor de măsurare a sculei inclus.
• Scule, set de pensete, picioare de nivelare și alte accesorii.

Echipare opțională

• Software UCanCAM V13 în versiune în limba română.
• Software UCanCAM V13 PRO în versiune în limba română.
• Pompa de vacuum 5.5 kW.
• Pompa de vacuum 7.5 kW.
• Bariere de siguranță conforme CE.
• Cortine luminoase - laser, conforme CE.
