Descrierea masinii

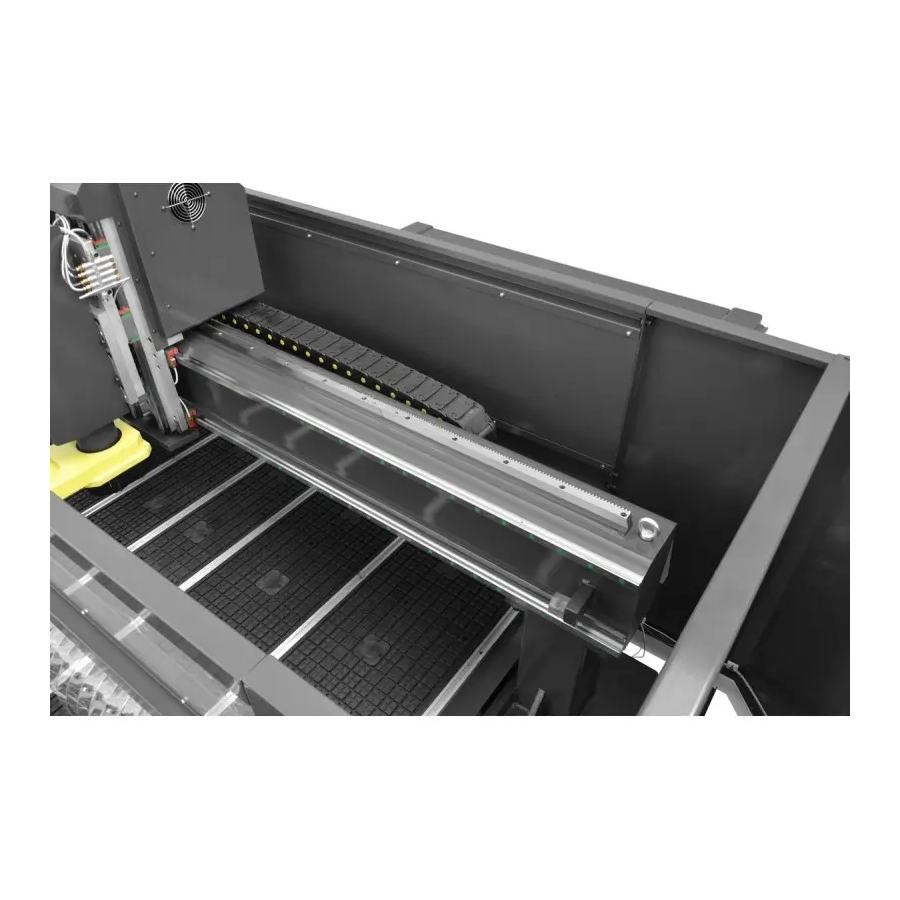

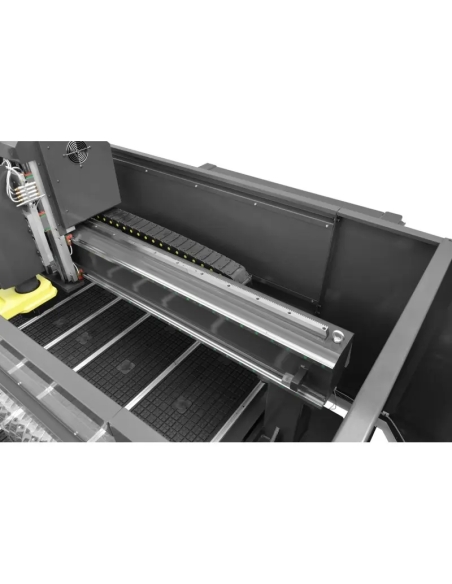

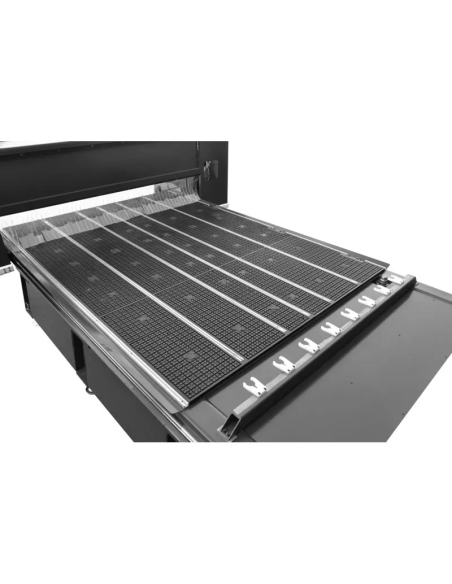

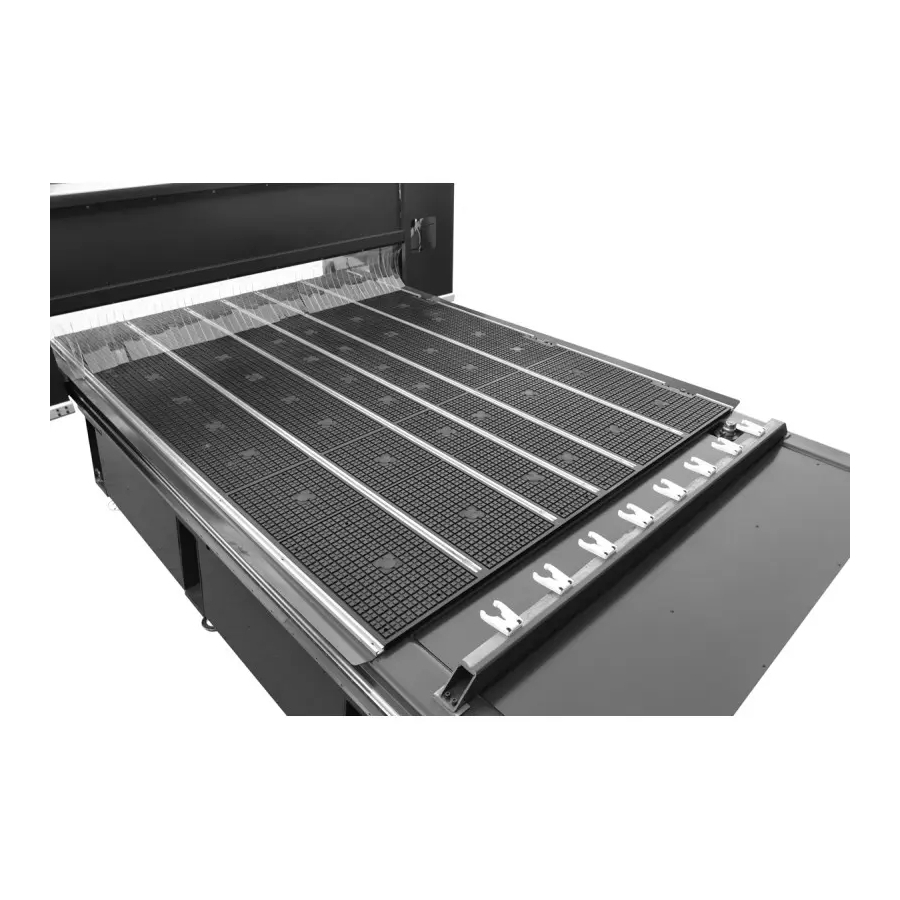

1. Masa de lucru
- Masa sectionala cu sase sectiuni independente de vid, realizata din panouri rigide si durabile HPL, controlata direct din dulapul de comanda,
- Fiecare sectiune are gauri prin care, prin sistemul de tuburi, este introdus vid din pompa de vid,
- Gaurile principale din masa de vid au capace care permit fixarea diverselor formate de materiale,
- Suprafata mesei de lucru este acoperita cu o retea de canale care permit distributia uniforma a vidului pe intreaga sa suprafata,
- Dispune de santuri care permit si fixarea manuala a materialului,
- Masa este echipata cu opritori pe doua axe!Pozitionatori pneumatici care permit asezarea materialului mereu in acelasi loc,
- Linia de plottere IND este echipata cu o masa de lucru industriala intarita si robusta.
- Posibilitate de a amplasa un dulap de unelte sub masa de lucru la capatul acesteia.
2. Ax HSD de productie italiana
- Ax fara perii de la un producator de renume, de inalta calitate, cu o putere de 9 kW, alimentat prin invertor, cu protectie impotriva suprasarcinilor.
- Electromandrina dotata cu un sistem inovator de racire cu AER
- Adaptat pentru schimbarea automata a uneltelor, reducand astfel timpul de prelucrare prin eliminarea timpului pierdut asociat cu schimbarea manuala a frezelor.
- Automatizarea permite utilizarea tuturor uneltelor in procesul de productie, fara a fi necesara calibrarea si oprirea ciclului de productie.
- Posibilitatea adaugarii de ceata de ulei contra cost suplimentar
3. Unitate de transmisie
- Drive-uri servo AC economice de inalta clasa YASKAWA, controlate de un controler digital, asigura o prelucrare de calitate ridicata, mentinand viteze de lucru mari in directiile respective,
- Motoare servo AC fara perii care actioneaza axele X, Y, transmit puterea prin angrenaje planetare de inalta calitate,
- Axa Z, unde precizia de pozitionare are o importanta esentiala, este actionata de un surub cu bila intarit,
- Deplasarea portalului de-a lungul axelor X si Y se realizeaza prin ghidaje HIWIN si roti dintate elicoidale, care garanteaza o functionare fiabila de lunga durata, fiind realizate din otel de inalta calitate, intarit si calit.
- In toate axele sunt utilizate sine trapezoidale profesionale marca HIWIN, supuse controlului de conformitate, iar procedurile de testare sunt efectuate la fiecare etapa de asamblare.

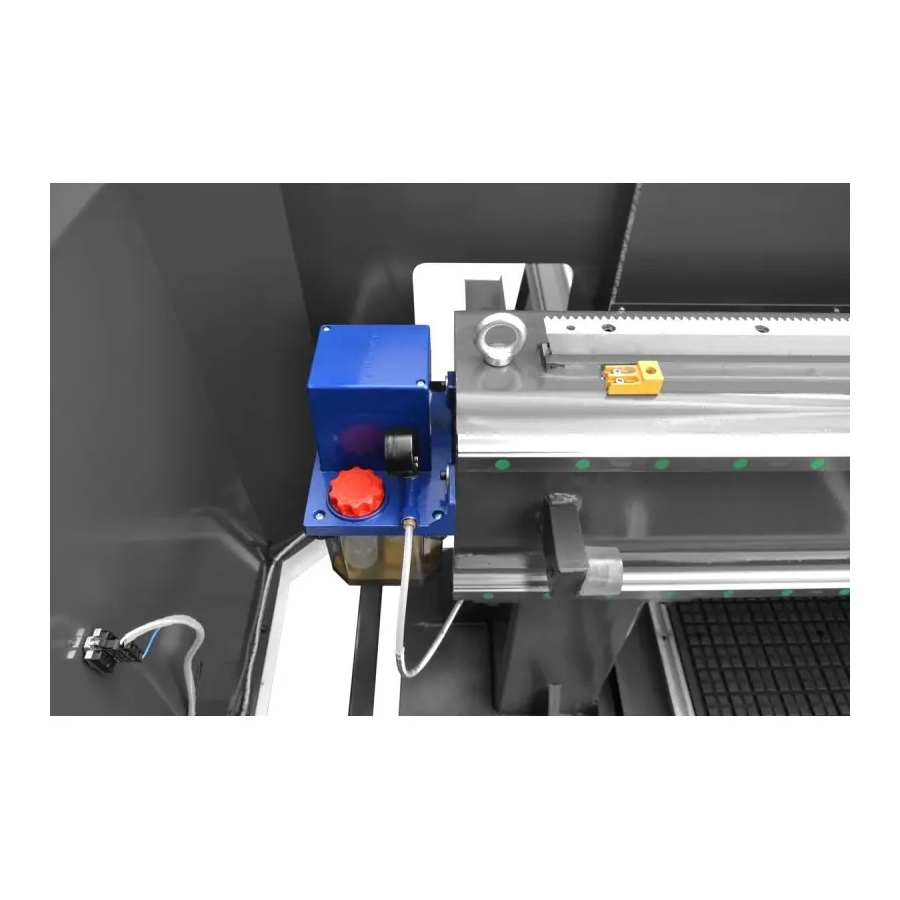

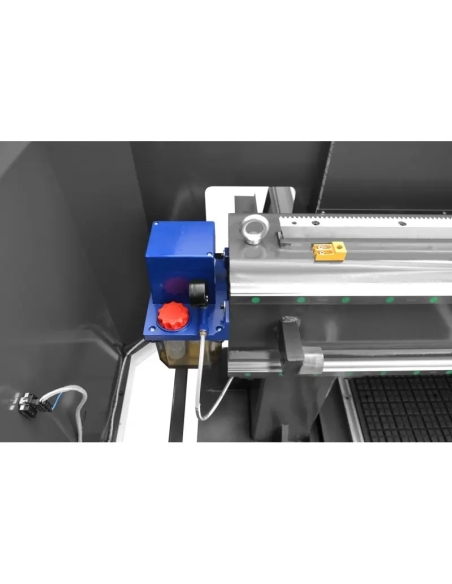

- Sistem central de ungere fara intretinere pentru cele mai importante piese mobile: carucioare si surubul cu bila. Acest lucru economiseste timp si protejeaza cele mai importante componente mobile.
4. Constructie
- Constructia portalului glisant este realizata din fonta, obtinand o rigiditate incredibila si absorband excelent vibratiile rezultate din prelucrare.
- Structura rigida a mesei, realizata din otel cu nervuri, elimina aparitia vibratiilor in timpul procesului de productie.
5. Magazin de unelte si senzor de masurare a uneltelor
- Masina este echipata cu un magazin liniar de unelte cu 8 pozitii, un set de conuri ISO30 si mandrine ER32
- Include suporturi: ISO30 si mandrine pentru fixarea uneltelor de dimensiuni:
1/2" - 6 buc.; 1/8" - 2 buc.; 3-4mm - 2 buc.; 5-6mm - 4 buc.; 7-8mm - 2 buc.; 9-10mm - 2 buc. - Fiecare CNC este echipat cu un senzor precis de inaltime a sculei pe axa Z, eliminand timpul necesar pentru corectii dupa fiecare schimbare de unealta.
6. Software, CONTROL INDUSTRIAL:
- Masina suporta software CAD/CAM in cea mai recenta versiune.
- OPTIONAL Cel mai recent software UCanCAM V12 in versiunea in limba poloneza (software-ul ofera posibilitatea de a importa fisiere din Corel, Autocad etc. Import/export fisiere, editor si introducere text si multe alte functii)
- Software-ul permite proiectarea rapida si usoara a elementelor, pe care programul le converteste apoi in asa-numitul G-code. Este posibil si importul de fisiere gata facute din alte programe.
- Masina este echipata cu o functie de memorare a ultimei traiectorii G-code (In caz de defectiune sau intrerupere a alimentarii, porneste de la ultimul punct fara a pierde timp si material.)
7. Pompa de vid si baza de extractie (optional)
- Noua generatie de protectii de extractie permite o functionare mai rapida si mai eficienta cu sistemul de extractie,
- Utilizarea pompei de vid creste semnificativ forta de fixare a pieselor prelucrate pe masa masinii, asigurand astfel ca materialul nu se misca,
- Pompa de vid optionala – 7,5 kW (max -440 mbar)
- 6 sectiuni de vid independente,

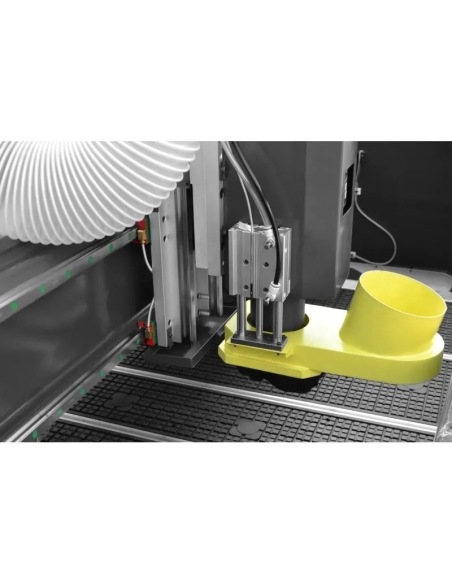

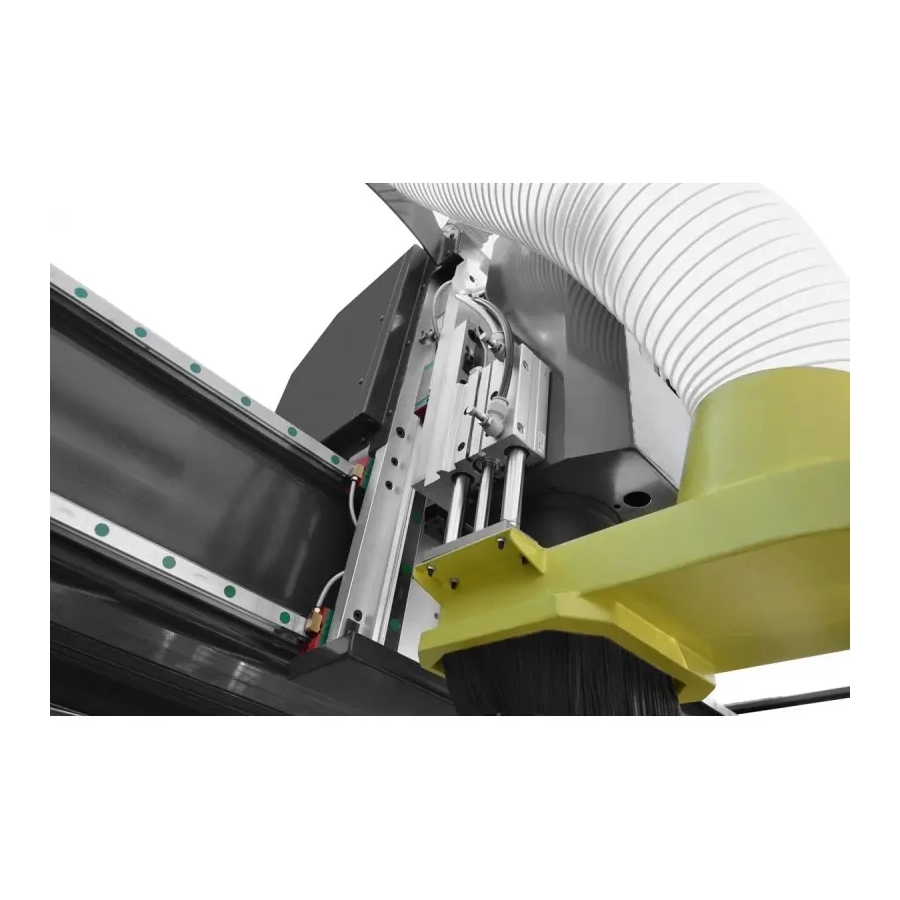

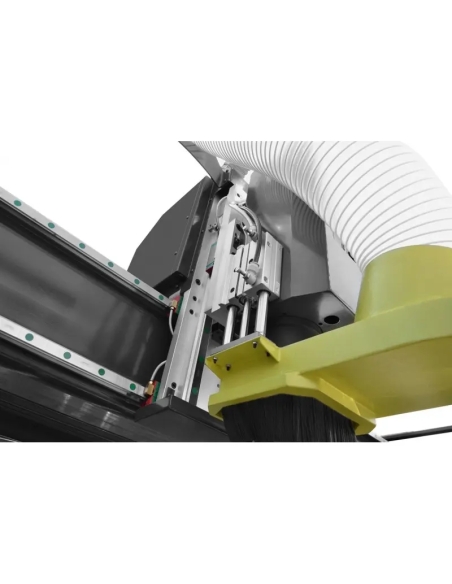

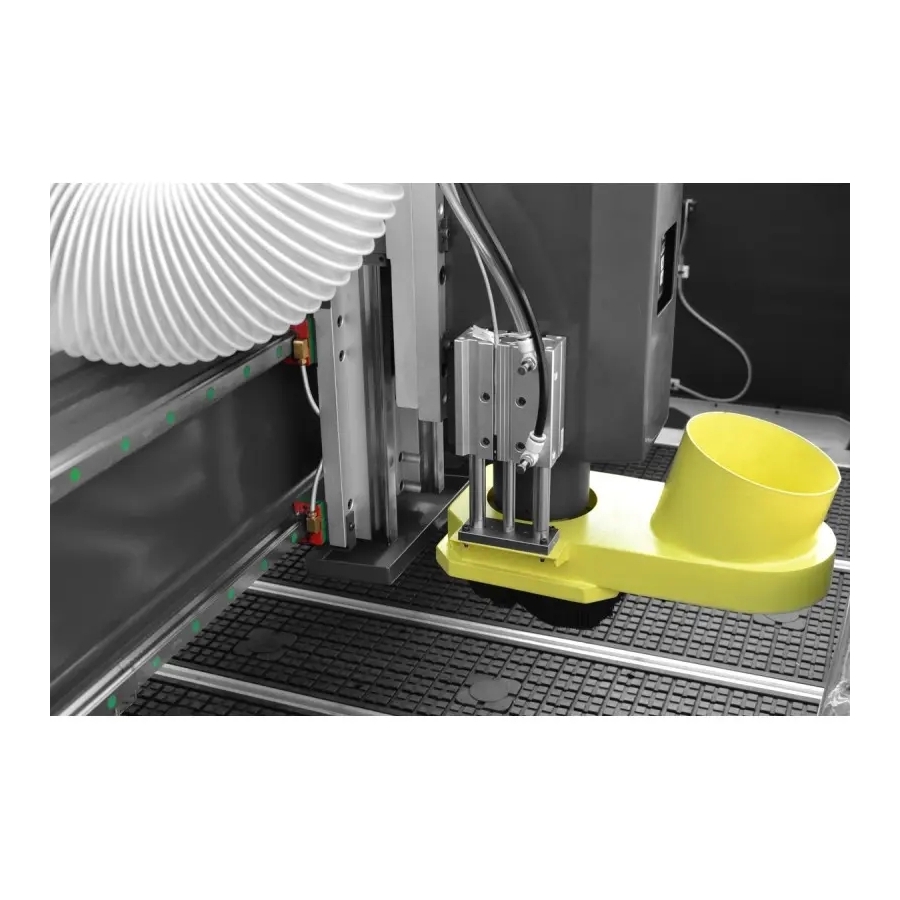

- Baza de extractie actionata pneumatic, plasata langa ax, permite conectarea oricarui sistem de eliminare a deseurilor, pastrand curatenia procesului si siguranta, mentinand in acelasi timp precizia lucrarii.
Oferim masini-unelte cu adevarat certificate CE UE DTR - autorizate de catre cei mai buni in UE.
Alegand marca CORMAK, alegeti precizia prelucrarii si durabilitatea de lunga durata, linistea si siguranta dumneavoastra sau a angajatilor.
Nu cautam companii externe, avem propriul nostru serviciu (servicii garantate/post-garantie/formare/instalare/prezentari de masini) la sediul nostru CORMAK.
Parametrii tehnici
| Suprafata de lucru | 2000x4000 mm |
| Axa Z | 350 mm |
| Constructie | Brat - fonta / masa - otel sudat |
| Sisteme de actionare | servomotoare hibride (AC YASKAWA) |
| Masa | hibrida |
| Puterea axului | 9 kW |
| Axul | HSD racit cu aer (optional ceata de ulei) |
| Turatii ax | de la 6000 pana la 24000 rpm |
| Alimentare | 400 V, aer comprimat min. 8 bar |
| Precizie de repozitionare | 0,01 mm |
| Rulmenti liniari | sine trapezoidale, carucioare Hiwin |
| Fixarea materialului | vid, hibrid |
| Pompa de vid | (optiune) 7,5 kW, 6 sectiuni de vid independente |
| Software | UCanCAM V12 in versiunea in limba poloneza (optiune) |
| Greutate | 2600 kg |
Echipament
- Ax racit cu aer, versiune Premium
- Servomotoare hibride AC Yaskawa
- Portal ridicat pe axa Z la 350mm
- Masa de vid - 4 sectiuni de vid independente + masa cu canale T pentru fixarea manuala a materialului (cleme incluse)
- Senzor de masurare a uneltei inclus
- Unelte, set de mandrine, tampoane de nivelare si alte accesorii
- Control SYNTEC
- Set de unelte: freze, burghie, suporturi
| ECHIPAMENT OPTIONAL: | PRET NET |
| Software UCanCAM V12 in versiunea in limba poloneza | 1 000,00 zł |
| Software UCanCAM V13 PRO in versiunea in limba poloneza | 3 190,00 zł |
| Instalare si training la sediul clientului | 3 500,00 zł |
| Pompa de vid 5.5 kW | 4 900,00 zł |
| Pompa de vid 7.5 kW | 5 600,00 zł |
| Bariere de siguranta conforme cu CE (pret per parte) | 600,00 zł |

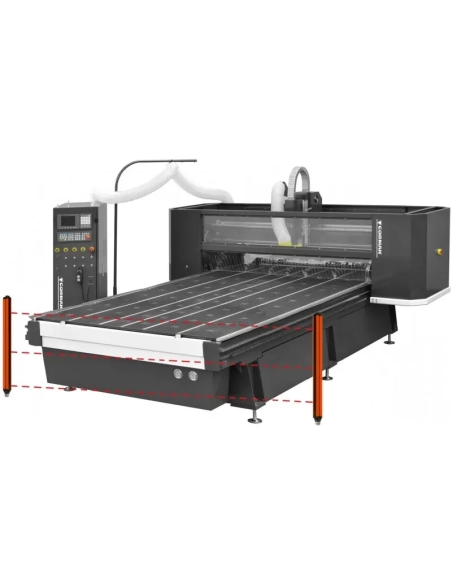

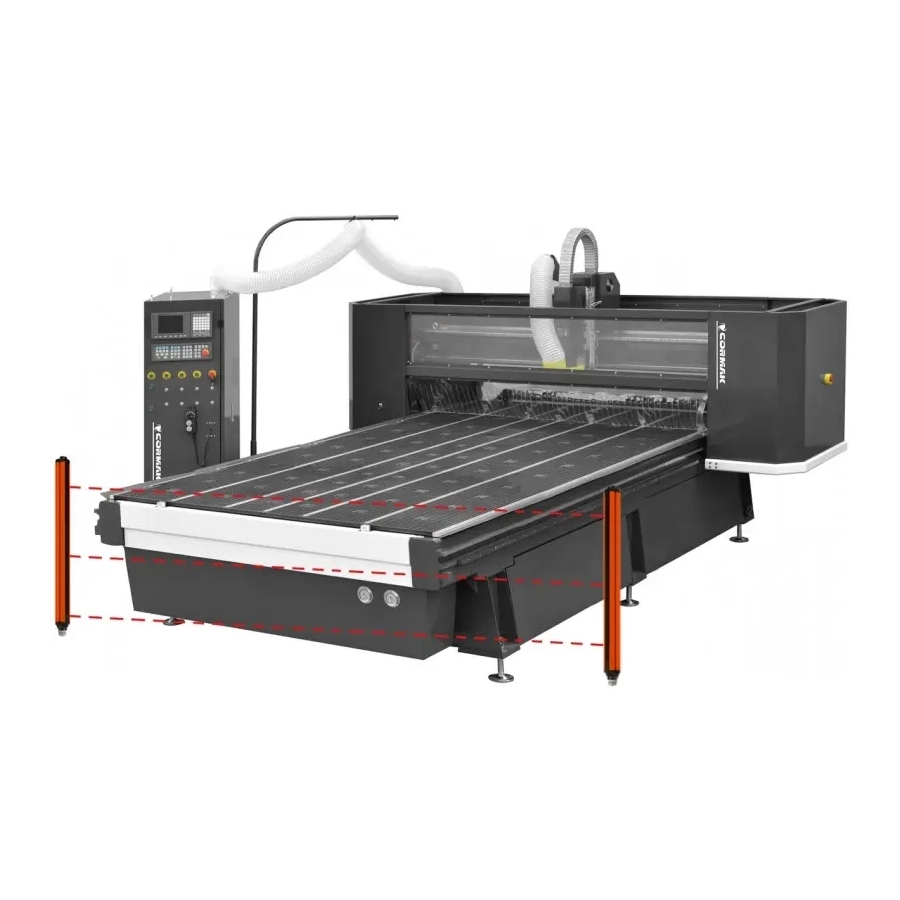

| Cortine luminoase – laser conforme cu CE | 6 300,00 zł |
| Extinderea garantiei cu 12 luni - cost +15% la pretul net al dispozitivului | |
| Extinderea garantiei cu 24 luni - cost +30% la pretul net al dispozitivului | |
| Extinderea garantiei cu 36 luni - cost +45% la pretul net al dispozitivului | |
Descarcarea si amplasarea masinii sunt responsabilitatea clientului.
Priza de alimentare este responsabilitatea clientului din cauza diferitelor sisteme de prindere 16A / 32A.
