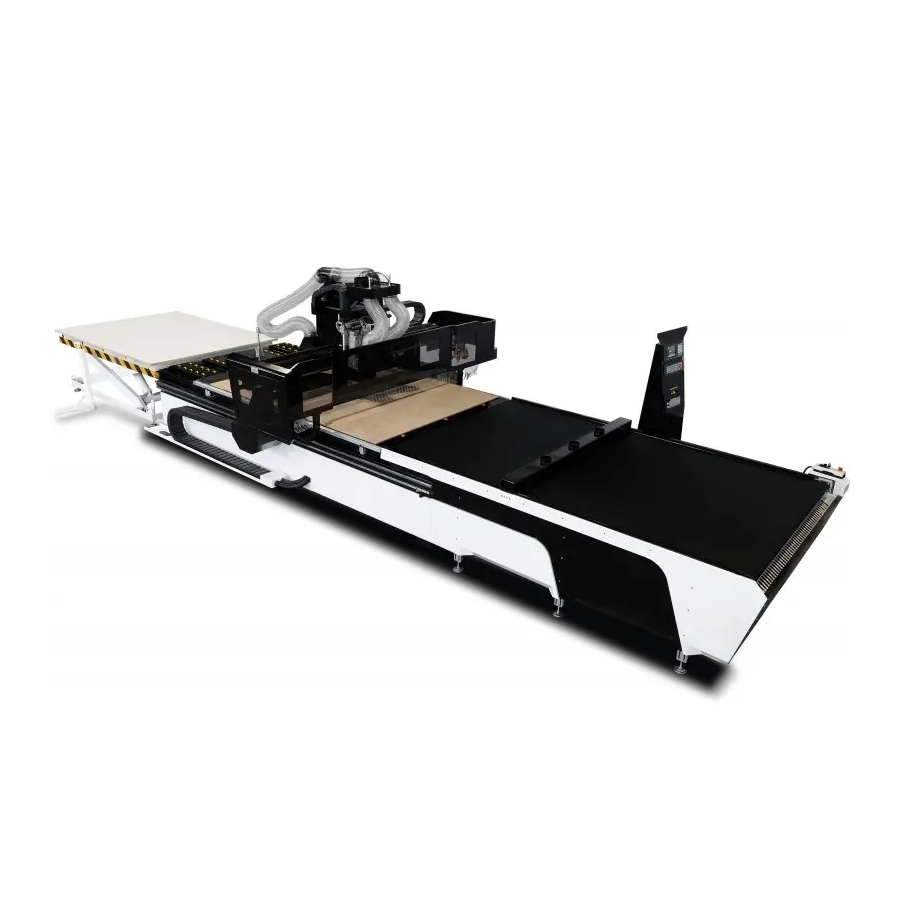

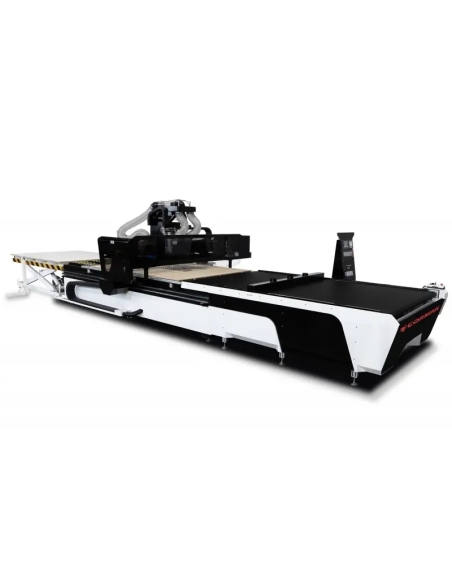

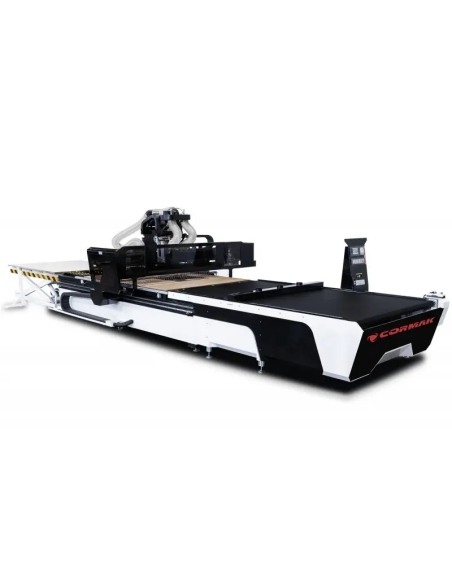

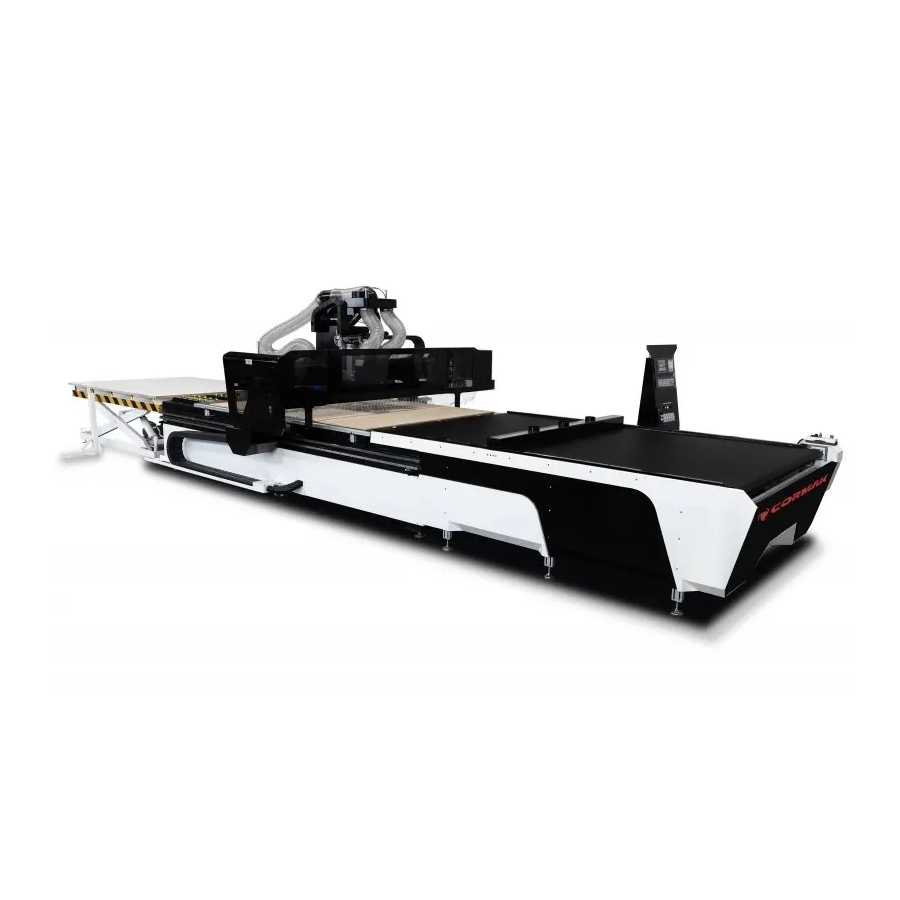

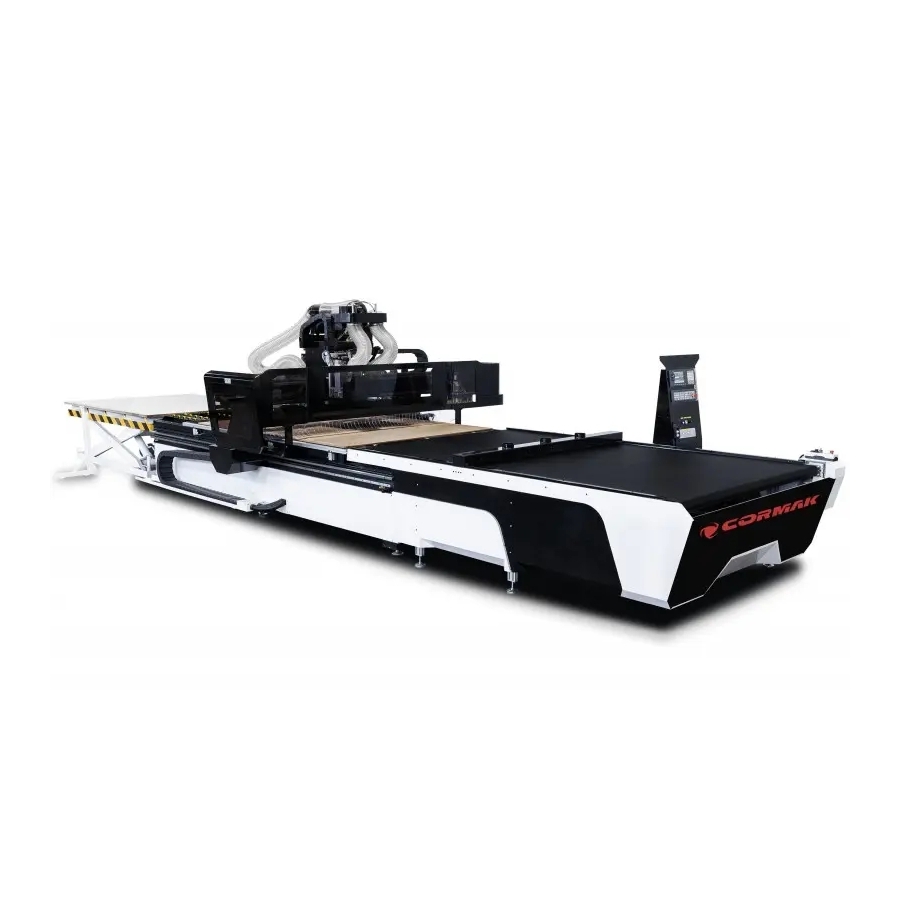

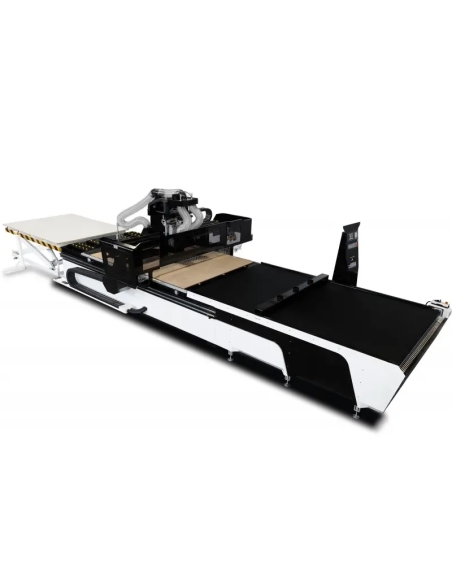

Centru de prelucrare CNC CORMAK NST2131129A cu sistem de încărcare și descărcare
Descrierea utilajului

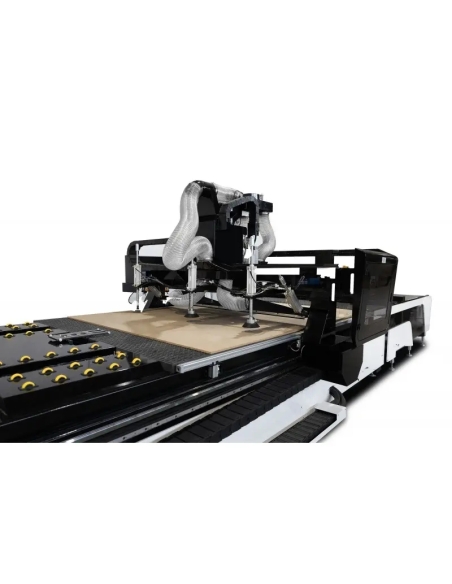

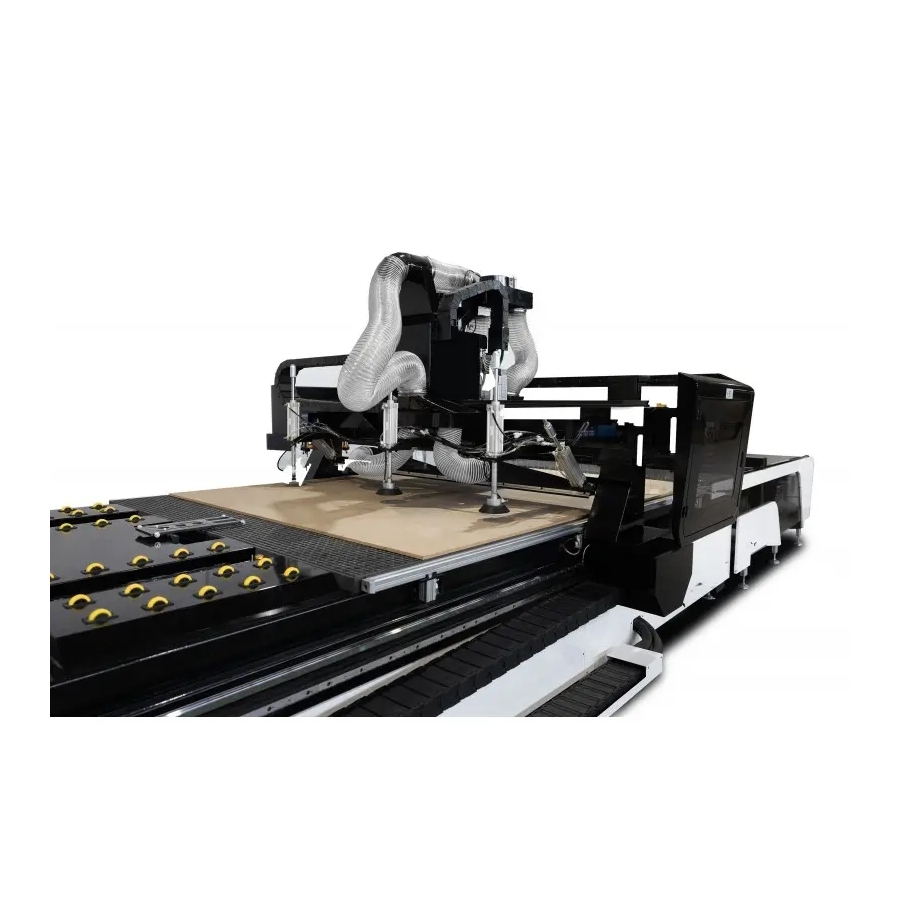

Centrul de prelucrare (freză CNC) CORMAK NST2131129A cu încărcare și descărcare a fost conceput pentru companiile care pun pe primul loc capacitatea mare de producție, eficiența economică și fiabilitatea utilajelor. Acest centru automat de nesting oferă posibilități extinse, în special în versiunea echipată cu o unitate inovatoare de stocare și împingere, ce permite încărcarea și descărcarea lină a plăcilor pe întregul câmp de lucru, precum și preluarea eficientă a pieselor finite pe o masă special adaptată.
Datorită construcției ranforsate și componentelor robuste, routerul CNC CORMAK poate realiza debitarea mai multor plăci simultan, într-un singur ciclu, asigurând producție continuă chiar și la sarcini ridicate.
Atributele acestui utilaj avansat includ elemente care asigură o prelucrare precisă și foarte rapidă a materialelor:
- Referențiere automată: bolțuri pneumatice, rigle și cilindri care asigură referențierea automată a plăcii.
- Agregate: 2 agregate eficiente, de frezare și de găurire.

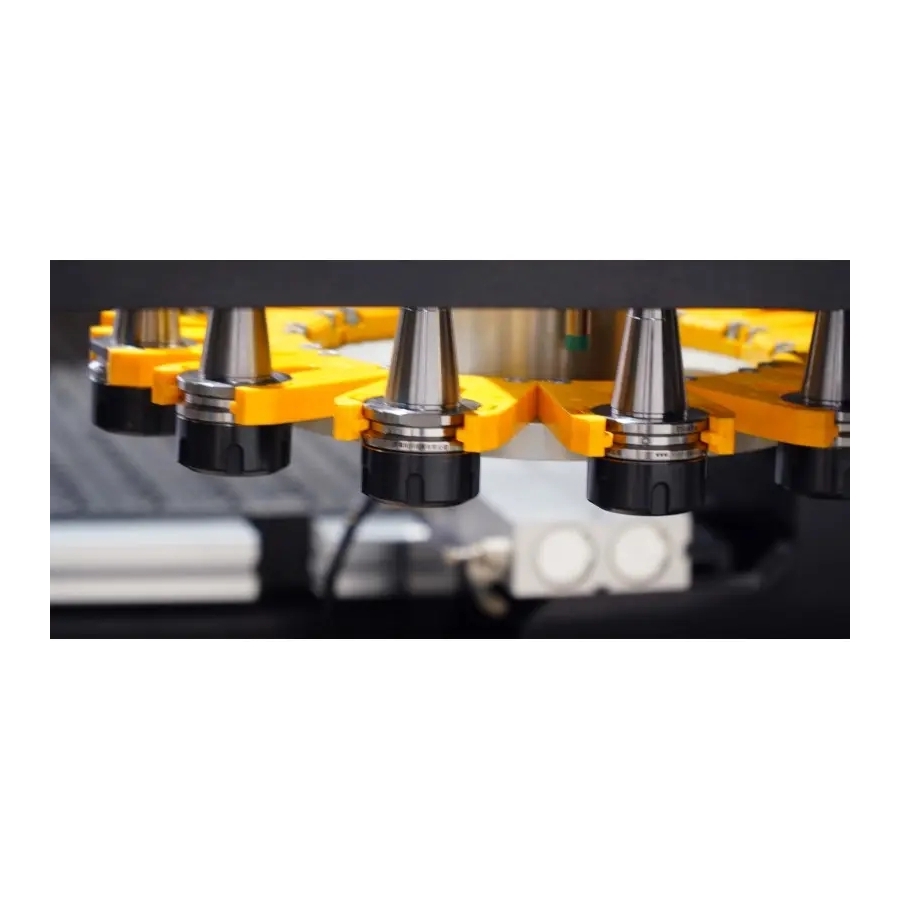

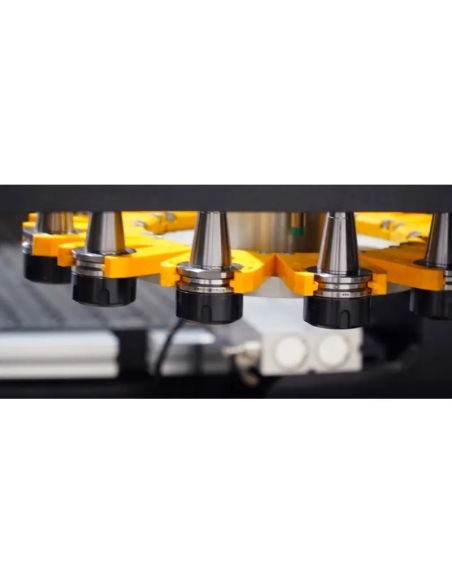

- Magazie de scule: selecție inteligentă și rapidă a sculelor din magazia tip „revolver” – 12 buc.
- Agregat de găurire: echipat cu propria magazie de scule.

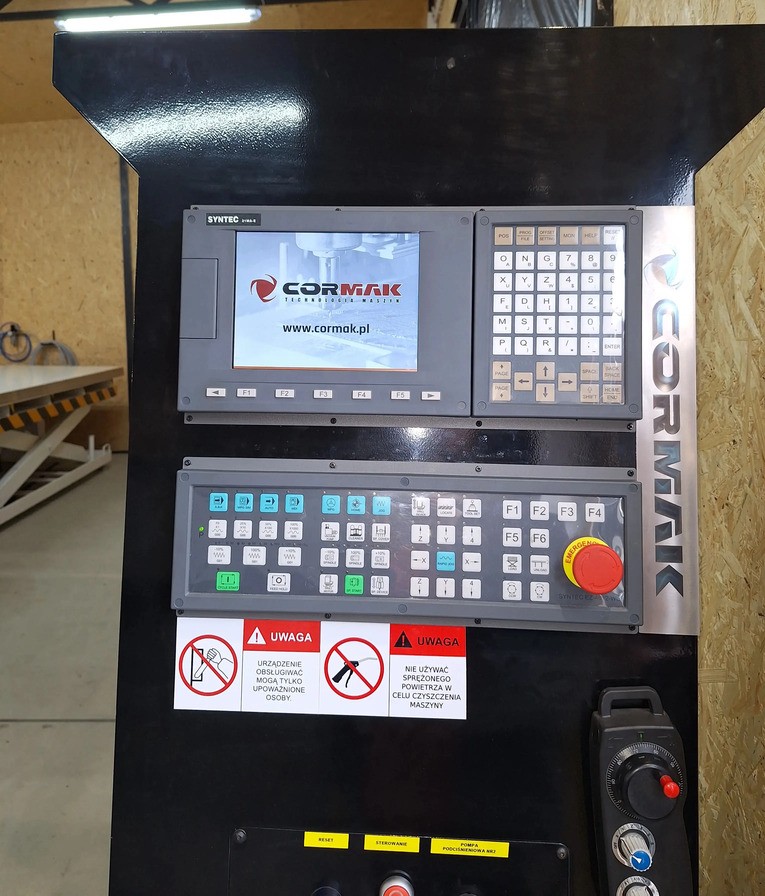

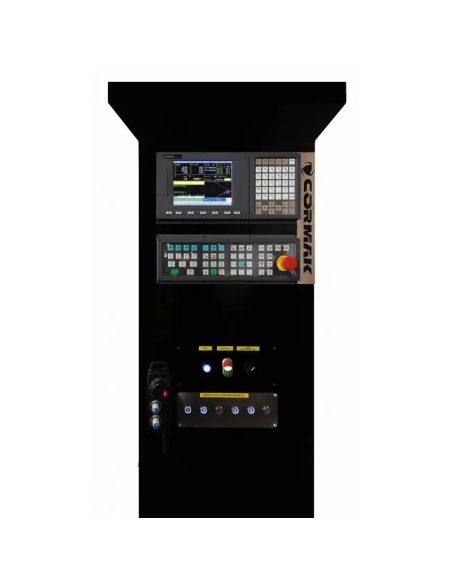

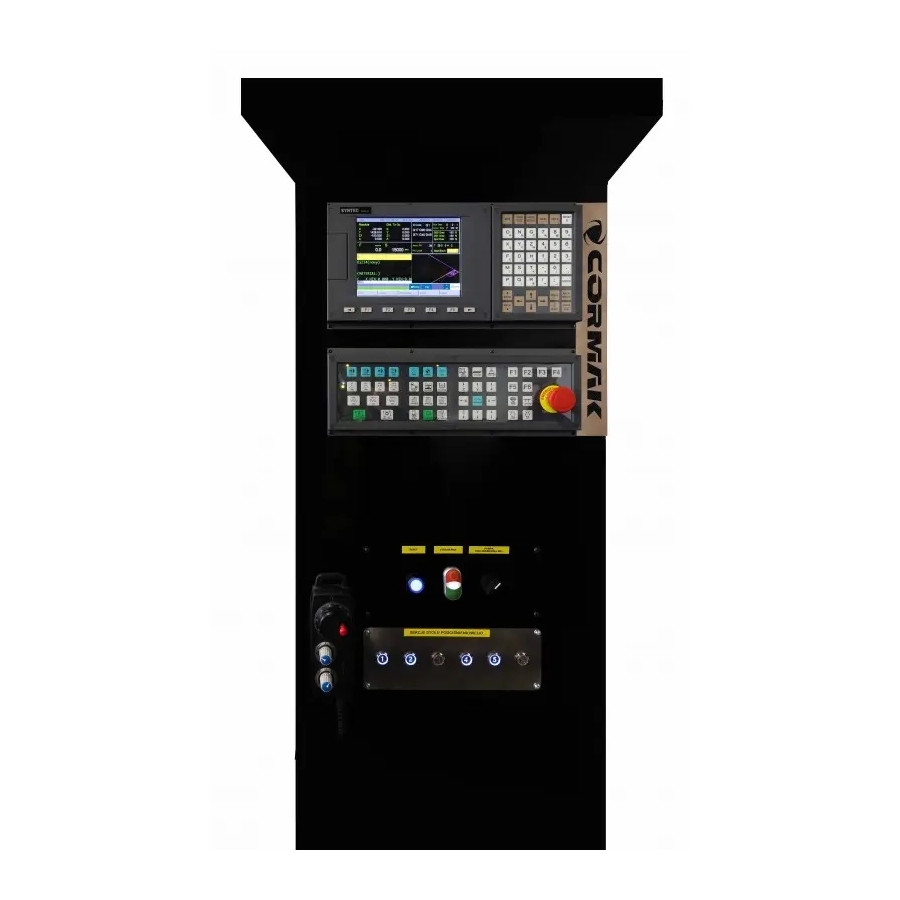

- Panou de comandă: LCD, împreună cu software industrial de control inclus.
- Componente electronice: Siemens, Schneider și Phoenix.

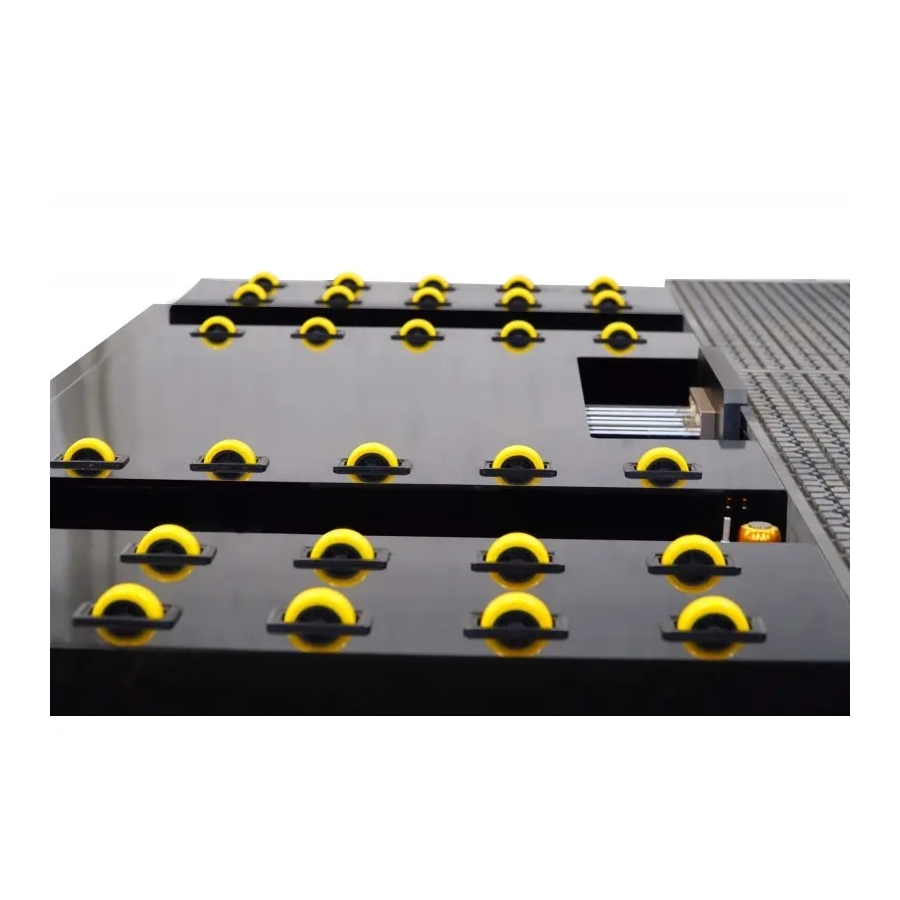

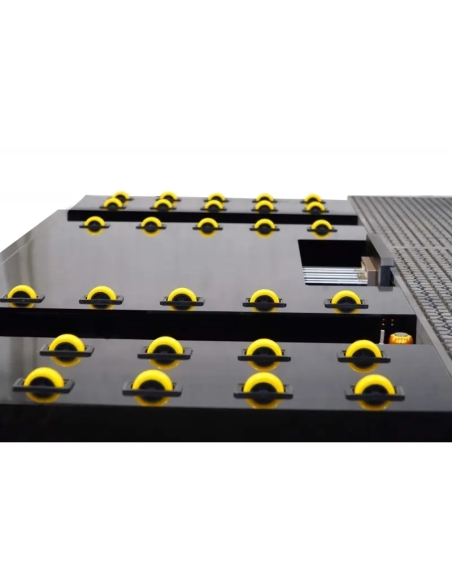

- Mese: masă de alimentare și masă de recepție.
În plus, centrul este dotat cu un algoritm avansat de nesting și optimizare a traseului sculei, ceea ce permite o producție flexibilă și o utilizare eficientă a materialelor. Sistemul de aspirare a așchiilor cu vacuum și sistemul central de ungere asigură curățenia și siguranța în lucru, precum și fiabilitatea de durată a utilajului.
Per ansamblu, centrul de prelucrare (freză CNC) CORMAK NST2131129A este o soluție performantă, fiabilă și versatilă pentru prelucrarea materialelor, capabilă să facă față chiar și celor mai exigente producții industriale.
Parametri tehnici – CORMAK NST2131129A
| Câmp de lucru | 2100x3100 mm |
| Axa Z | 300 mm |
| Construcție | Braț – turnare din fontă / masă – oțel sudat Magazie de scule tip umbrelă 12 buc., standard ISO30 Senzor pentru măsurarea lungimii sculei Sistem de ungere automată pentru axele XYZ |
| Acționări | servo INOVANCE (1,3 kW pentru XY, 850 W pentru axa Z), cu reductor planetar |
| Masă | tip T / hibridă / de alimentare și recepție Masă de lucru cu vacuum, cu strat dublu, cu multe orificii, din bachelită, cu benzi de cauciuc și șuruburi de fixare, cu sistem de poziționare |
| Putere ax | 9 kW |
| Ax (spindle) | HQD răcit cu aer (opțional: ceață de ulei) |
| Turație ax | de la 6000 la 24000 rot/min |
| Alimentare | 400 V, 3PH, 50HZ |
| Precizie de repoziționare | 0,01 mm |
| Ghidaje liniare | șine trapezoidale, cărucioare Hiwin |
| Fixare material | vacuum, hibrid |
| Pompă de vacuum | 2x7,5 kW (opțional) |
| Software | SYNTEC 60WE |
| Dimensiuni | 10300x3600x2430 mm |
| Greutate | 4000 kg |
Echipare
- Ax: HQD răcit cu aer, versiune Premium.
- Senzor: senzor de măsurare a sculei inclus.
Accesorii
scule, set de bucșe, picioare de nivelare și alte accesorii.
Echipare opțională
- Pompă de vacuum: de exemplu, Becker KVT 5.5 kW sau 7.5 kW.

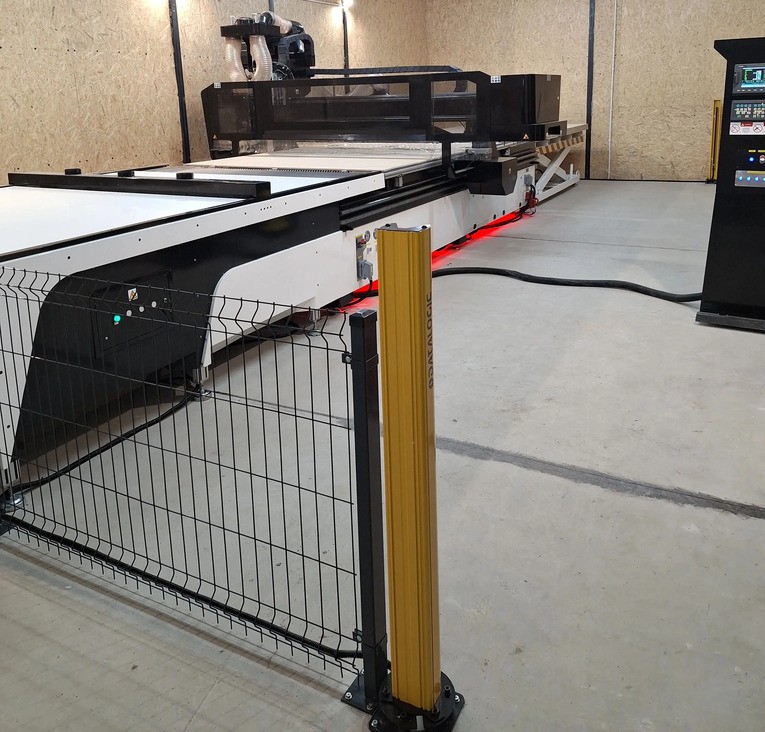

- Bariere de protecție: bariere laser de calitate superioară.
- Zonă de siguranță: zona definită de fasciculul laser nu permite pătrunderea în aria de lucru a utilajului.
- Software UCanCAM V12: versiune poloneză, cu posibilitate de import al fișierelor din Corel și Autocad, import/export de fișiere, editor și introducere de text.
- Ceață de ulei: posibilitatea de a adăuga ceață de ulei.
- Software UCanCAM V13: versiune poloneză.
- UCanCAM V13 PRO: versiune poloneză.
- Pompe de vacuum: 5.5 kW sau 7.5 kW.

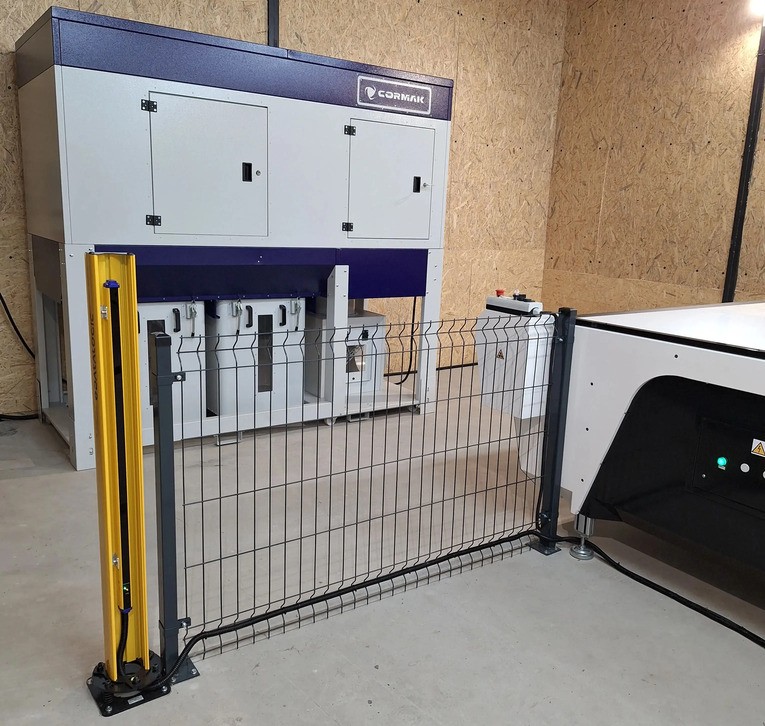

- Bariere de siguranță: conforme CE.
- Cortine luminoase: laser, conforme CE.
