Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 250×5000 DA-58T

Configurația prezentată este cea mai des aleasă de clienți, fiind o opțiune testată și eficientă pentru producția de serie.

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
• Reglaj axe Y1, Y2: servopropulsie cu encodere.
• Reglaj axă X: opritor spate cu servopropulsie și encodere.
• Reglaj axă R: servopropulsie cu encodere.
• Compensarea săgeții de deflecție: reglare automată.
• Prindere bilaterală: montaj rapid al poansonului, tip AMADA, care permite schimbarea rapidă a sculelor.

Configurațiile disponibile pot fi adaptate la nevoile producției și la tipul pieselor prelucrate. Specificația mașinii se stabilește individual, în funcție de aplicație și de cerințele tehnologice.

Parametri tehnici

Reglarea opritorului spate și a axei R

Reglaj automat al retragerii opritoarelor pe axa X și al axei R, opțional manual. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.

Opțional, este disponibil reglajul degetelor pe axele Z1,Z2,R1,R2,X1,X2 cu servomotoare.

Îndoire pas cu pas

Pentru ca rezultatul îndoirii pas cu pas să fie satisfăcător, sunt necesare anumite calcule care presupun cunoașterea câtorva parametri esențiali ai procesului de îndoire:

• Lungimea arcului: distanța dintre capetele curbei porțiunii îndoite a foii de tablă, măsurată pe interiorul îndoirii.
• Numărul de îndoiri: numărul îndoiturilor individuale care trebuie executate pentru a obține o tablă îndoită la o anumită rază; cu cât sunt mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul devine mai neted.
• Distanța dintre îndoiri: distanța dintre îndoiturile individuale realizate în timpul procesului.

Deși întregul proces de îndoire pas cu pas poate părea complex, utilajele și software-ul disponibile în cadrul CORMAK sunt suficient de avansate pentru a prelua numeroase operațiuni ale operatorului.

Compensarea automată a săgeții de deflecție

Asigură păstrarea aceluiași unghi de îndoire pe întreaga lungime și este disponibilă opțional.

Compensarea manuală a săgeții de deflecție

Asigură păstrarea aceluiași unghi de îndoire pe întreaga lungime și este disponibilă opțional.

Subansamble de înaltă calitate

• Sistem electric: componente marca Schneider/Delta/Eaton.

Control și funcționalitate

DELEM DA-58T

• Ecran tactil: 10", montat pe un braț mobil, oferind libertate de lucru pe întregul câmp de lucru al mașinii.
• Programabilitate: posibilitatea salvării a până la 2000 de programe, cu câte 30 de pași fiecare, pentru adaptarea flexibilă la diverse sarcini.
• Operare ergonomică: meniul intuitiv cu abrevieri în limba engleză facilitează învățarea rapidă.

Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T sau CYBELEC 12.

Controler DA-53T+2D

• Afișaj: tactil 10,1" TFT LCD, color.
• Software extern: licență offline pe post Profile-53TL pentru crearea secvențelor de îndoire pe PC.
• Sistem de operare: Windows.
• Procesor: 200 MHz.
• Memorie internă: 1GB.
• Comenzi în limba română.
• Logică de control care exclude coliziunile axelor de lucru.
• Bibliotecă de poansoane și matrițe: /30 poansoane & 60 matrițe/, descriptivă și grafică.
• Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
• Bază de materiale, cu posibilitatea introducerii unor tipuri noi de materiale îndoite.
• Crearea desenului piesei îndoite pe ecranul controlerului /2D/.
• Crearea programului de îndoire pe baza desenului introdus /2D/.
• Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
• Simulare de îndoire 2D pe ecran, cu previzualizarea coliziunilor /simulare pas cu pas/.
• Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
• Posibilitatea schimbării ordinii îndoirilor și a modificării pașilor programului.
• Posibilitatea introducerii și salvării corecțiilor în memorie.
• Posibilitatea lucrului în mod manual.
• Posibilitatea poziționării manuale a axelor opritorului.
• Logică de control care exclude coliziunile axelor X, R, Y1, Y2.
• Calcul automat al cursei berbecului.
• Calcul automat al forței de îndoire în funcție de materialul îndoit.
• Calcul automat al poziției opritorului.
• Calcul automat al razei interioare și al desfășurării materialului.
• Posibilitatea realizării copiilor de siguranță pentru produse și scule.
• Port USB.

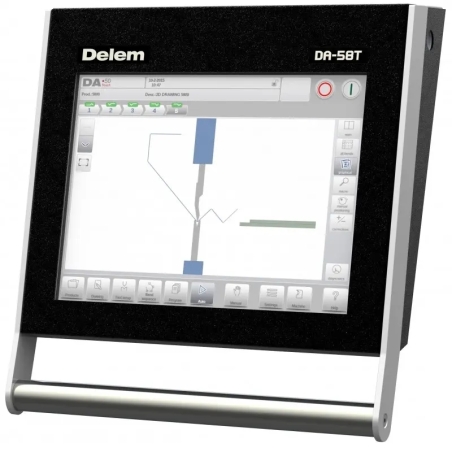

Controler DA-58T

• Afișaj: tactil 15" TFT LCD, color.
• Software extern: licență offline pe post Profile-53TL pentru crearea secvențelor de îndoire pe PC.
• Sistem de operare: Windows.
• Procesor: 200 MHz.
• Memorie RAM: 4Mb.
• Număr maxim de programe: 9999 (max. 25 pași).
• Repetări maxime ale pasului: 99.
• Comenzi în limba română.
• Logică de control care exclude coliziunile axelor de lucru.
• Bibliotecă de poansoane și matrițe: /30 poansoane & 60 matrițe/.
• Bibliotecă descriptivă și grafică.
• Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
• Bază de materiale, cu posibilitatea introducerii unor tipuri noi de materiale îndoite.
• Crearea desenului piesei îndoite pe ecranul controlerului /2D/.
• Crearea programului de îndoire pe baza desenului introdus /2D/.
• Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
• Simulare de îndoire 2D pe ecran, cu previzualizarea coliziunilor /simulare pas cu pas/.
• Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
• Posibilitatea schimbării ordinii îndoirilor și a modificării pașilor programului.
• Posibilitatea introducerii și salvării corecțiilor în memorie.
• Posibilitatea lucrului în mod manual.
• Posibilitatea poziționării manuale a axelor opritorului.
• Logică de control care exclude coliziunile axelor X, R, Y1, Y2.
• Calcul automat al cursei berbecului.
• Calcul automat al forței de îndoire în funcție de materialul îndoit.
• Calcul automat al poziției opritorului.
• Calcul automat al razei interioare și al desfășurării materialului.
• Posibilitatea realizării copiilor de siguranță pentru produse și scule.
• Port USB.
• Posibilitatea realizării copiilor de siguranță pentru produse și scule.

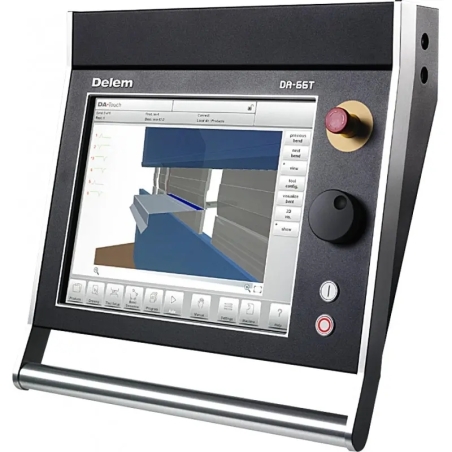

Controler DA-66T

• Afișaj: tactil 17" TFT LCD, color.
• Software extern: licență offline pe post LITE T2D pentru crearea secvențelor de îndoire pe PC.
• Controler intuitiv cu comenzi în limba română.
• Sistem de operare: Windows CE.
• Memorie RAM: 64Mb.
• Număr maxim de programe: 1000 /1Gb/.
• Repetări maxime ale pasului: 99.
• Crearea desenului piesei îndoite pe ecranul controlerului (2D).
• Crearea automată a programului de îndoire pe baza desenului produsului (2D).
• Calcul automat al cursei berbecului și al forței de îndoire în funcție de material.
• Setarea automată a opritorului conform programului de îndoire.
• Vizualizare 3D a procesului, cu simulare pas cu pas.
• Setarea automată a degetelor opritorului după segmentul indicat de poanson și matriță.
• Mesaje privind coliziunea sculei cu materialul.
• Avertizări la depășirea forței admise pe scule.
• Posibilitatea schimbării ordinii îndoirilor.
• Calcul automat al desfășurării tablei.
• Posibilitatea corectării pașilor programului.
• Posibilitatea schimbării ordinii îndoirii și corectării pașilor.
• Posibilitatea controlului manual al axelor opritorului cu buton de navigare.
• Posibilitatea lucrului în mod manual.
• Bază de materiale.
• Bibliotecă de poansoane și matrițe.
• Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
• Contor de curse și ore de lucru.
• Port USB.
• Posibilitatea realizării copiilor de siguranță pentru produse și scule.

Controler DA-69T

• Afișaj: tactil 17" TFT LCD, color.
• Software extern: licență offline pe post LITE T3D pentru crearea secvențelor de îndoire pe PC.
• Controler intuitiv cu comenzi în limba română.
• Sistem de operare: Windows CE.
• Memorie RAM: 64Mb.
• Număr maxim de programe: 1000 /1Gb/.
• Repetări maxime ale pasului: 99.
• Import fișiere DXF.
• Import funcții 3D în IGES & SAT din programul LITE T3D.
• Crearea desenului piesei îndoite pe ecranul controlerului (3D).
• Crearea automată a programului de îndoire pe baza desenului produsului (3D).
• Calcul automat al cursei berbecului și al forței de îndoire în funcție de material.
• Setarea automată a opritorului conform programului de îndoire.
• Vizualizare 3D a procesului de îndoire, cu simulare pas cu pas.

Controler CYBELEC 12

• Afișaj: tactil 12" TFT LCD, color.
• Controler intuitiv cu comenzi în limba română.
• Sistem de operare: Windows CE.
• Număr maxim de poansoane: 100.
• Număr maxim de poansoane: 100.
• Număr maxim de programe: 300.
• Repetări maxime ale pasului: 24.
• Număr maxim de materiale: 10.
• Interfață HMI prietenoasă.
• Desen grafic al profilului 2D și vizualizare 3D.
• Secvență automată de îndoire.
• Precizie maximă de îndoire datorită algoritmilor avansați.
• Tandem.
• Import scule.
• Îndoire preliminară/finală.
• Suportă măsurarea unghiului.
• Suportă cititor de coduri de bare.
• Industrie 4.0 configurabilă.

Mașina îmbină tehnologia avansată cu simplitatea utilizării, fiind potrivită atât pentru sarcini manuale de precizie, cât și pentru producția de serie. Componentele de calitate și protecțiile avansate contribuie la fiabilitate și la utilizarea în siguranță.

Siguranță

Sistemul laser de siguranță protejează operatorul și accelerează de peste două ori procesul de îndoire.

Mașina utilizează conexiuni hidraulice de înaltă clasă și supape de siguranță proiectate în Polonia.

Protecțiile de tip porți sau cortine luminoase trebuie să respecte standardele CE pentru a evita expunerea operatorilor la riscuri.

Protecții de siguranță conforme CE

Ergonomie și facilități suplimentare

• Controler mobil pe braț articulat.
• Iluminare LED: crește confortul și siguranța la lucru.
• Suporturi pe ghidaje liniare.
• Suporturi urmăritoare, disponibile opțional.

Suporturile urmăritoare pe servomotoare permit îndoirea tablelor cu dimensiuni mai mari. În timpul îndoirii, acestea ridică tabla sub un anumit unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.

Presele abkant sunt echipate cu protecții avansate, inclusiv marcaje clare, apărători laterale, poartă de siguranță spate și butoane de oprire de urgență ușor accesibile.

Mașina este însoțită de un manual de utilizare clar și detaliat, în limba română.

Declarația CE nu este singurul element relevant pentru siguranță; sunt importante și sistemele cu care este echipată mașina.

SCO – sistem de răcire a uleiului

Sistemul de răcire a uleiului este inclus în configurația standard și menține stabilitatea parametrilor de lucru ai mașinii chiar și după exploatare îndelungată și continuă.

Prinderea poansoanelor și a matrițelor

• Configurație standard: matrițe împărțite, cu mai multe caneluri, pe patru fețe, precum și poansoane segmentate.
• Sistem de prindere: sistem manual tip AMADA (european), utilizat la presele abkant CORMAK și conceput pentru schimbarea rapidă a sculelor.
• Montarea poansoanelor: se realizează din lateralul mașinii, iar blocarea se face cu șuruburi.

Alegerea matriței și a poansonului

Pentru efectul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului. Presele abkant CORMAK măsoară în permanență îndoirea și pot corecta abaterile în timpul procesului.

În funcție de forța presei, poansoanele și matrițele segmentate pot avea lungimi diferite.
