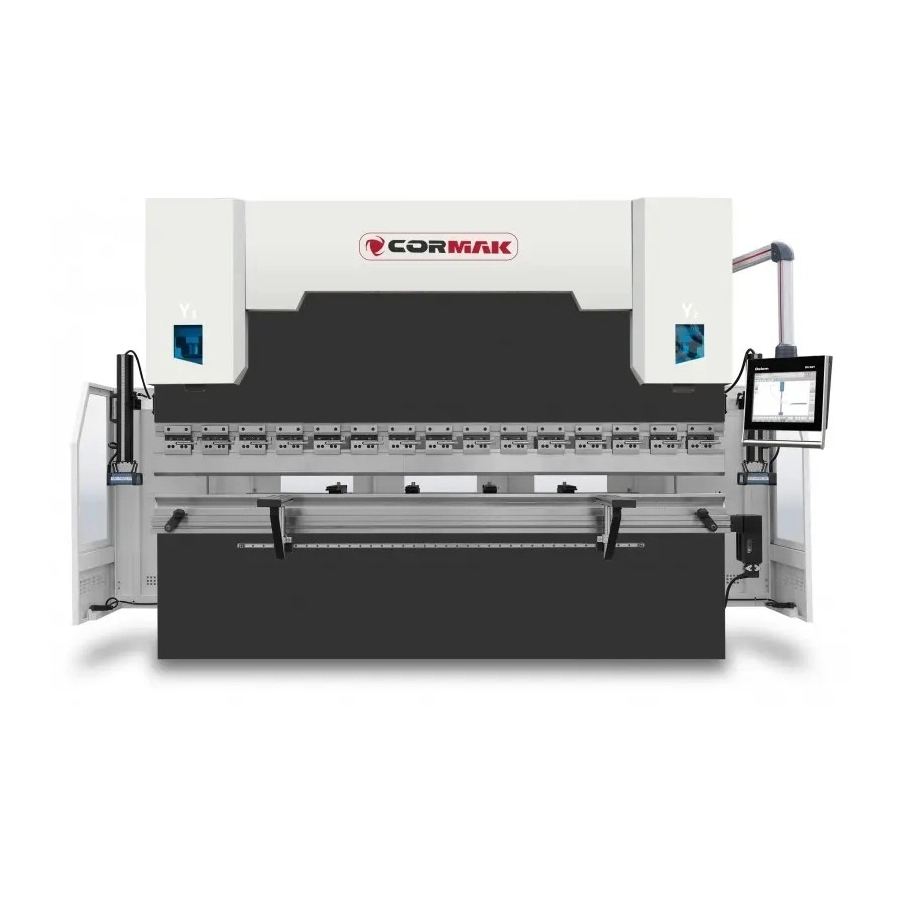

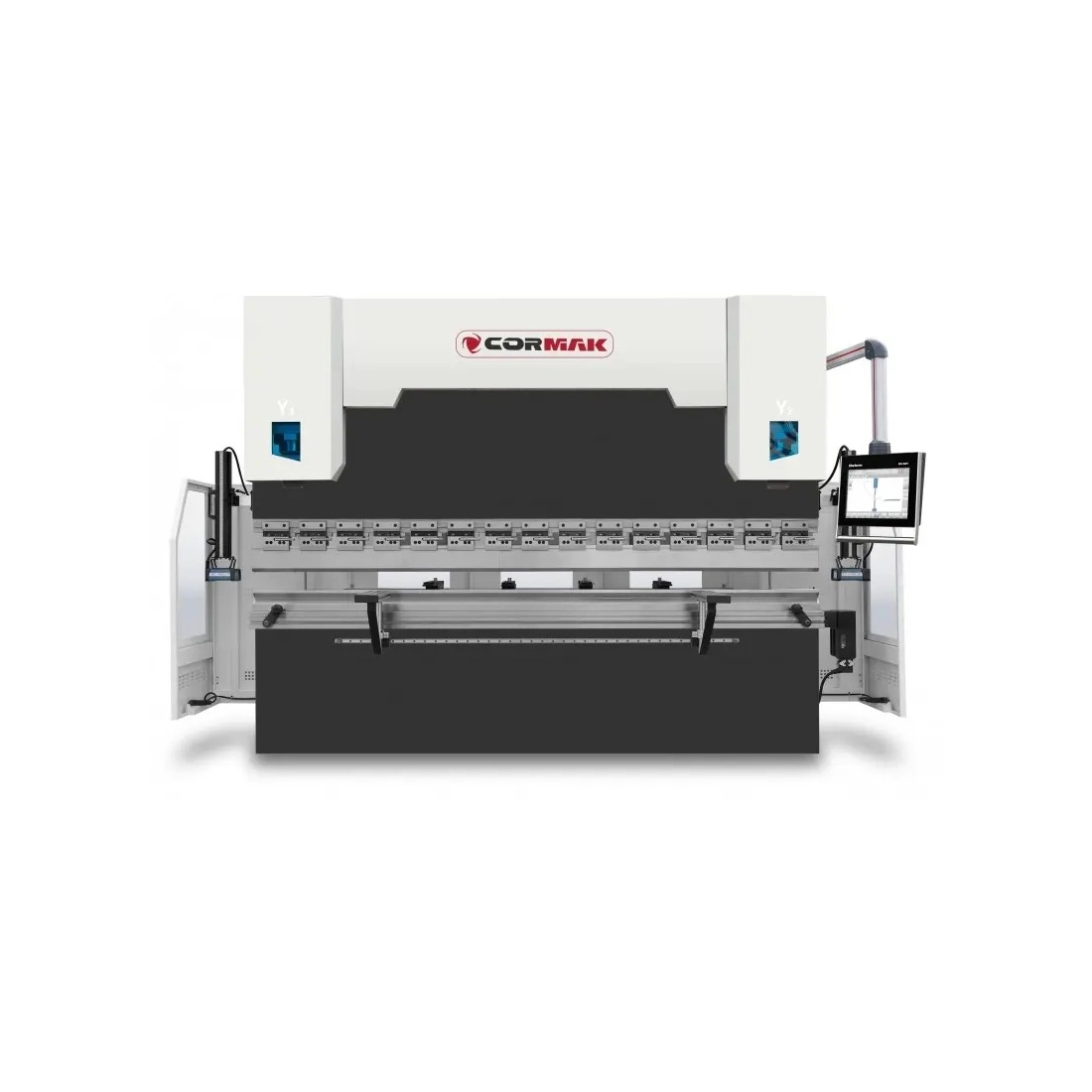

Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160×3200 DA-53T

Parametri tehnici

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.

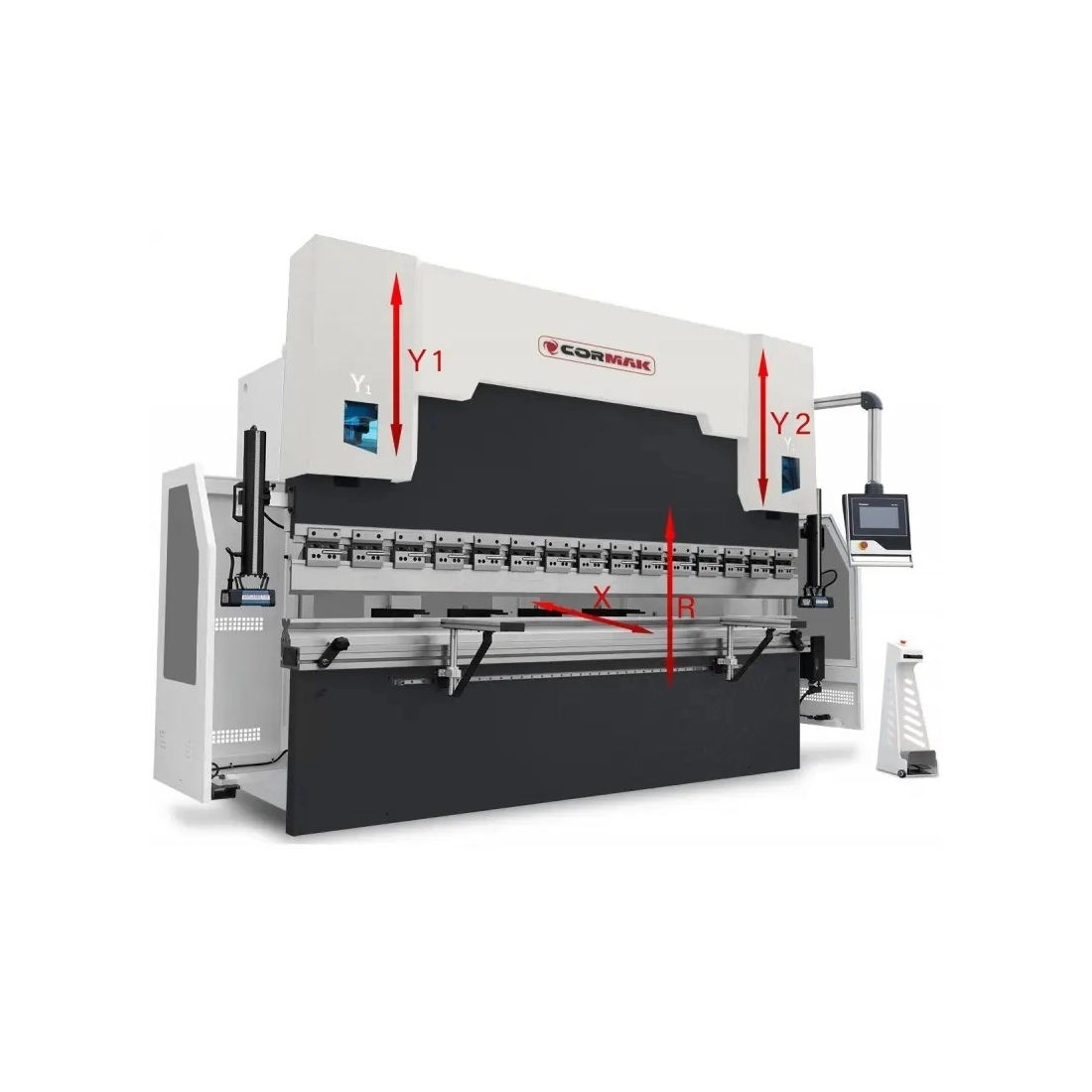

• Reglarea axelor Y1, Y2: servomotor pe encodere.
• Axa X: reglarea opritorului din spate cu servomotor pe encodere.
• Axa R: reglare cu servomotor pe encodere.
• Reglare automată a săgeții de îndoire.

• Fixarea poansonului

   pe ambele părți, cu montaj rapid tip AMADA, permițând schimbări rapide de unelte.

Reglarea opritorului și a axei R

Reglarea automată a retragerii opritorului pe axa X și a axei R, cu opțiune manuală. Axa R facilitează îndoirea razelor mari, de exemplu prin sistemul pas cu pas.

Opțional, este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.

Îndoirea pas cu pas

Pentru obținerea unui rezultat satisfăcător al îndoirii pas cu pas, sunt necesare calcule bazate pe parametri importanți ai procesului de îndoire:

• Lungimea arcului: distanța dintre capetele curbei piesei îndoite, măsurată pe partea interioară a îndoirii.
• Numărul de îndoiri: numărul de îndoiri individuale necesare pentru obținerea unei table îndoite la un anumit unghi; cu cât numărul de îndoiri este mai mare, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul este mai neted.
• Distanța dintre îndoiri: distanța dintre îndoirile individuale realizate pe parcursul procesului.

Deși procesul de îndoire pas cu pas poate părea complicat, mașinile și software-ul disponibile la CORMAK sunt avansate și automatizează numeroase operațiuni.

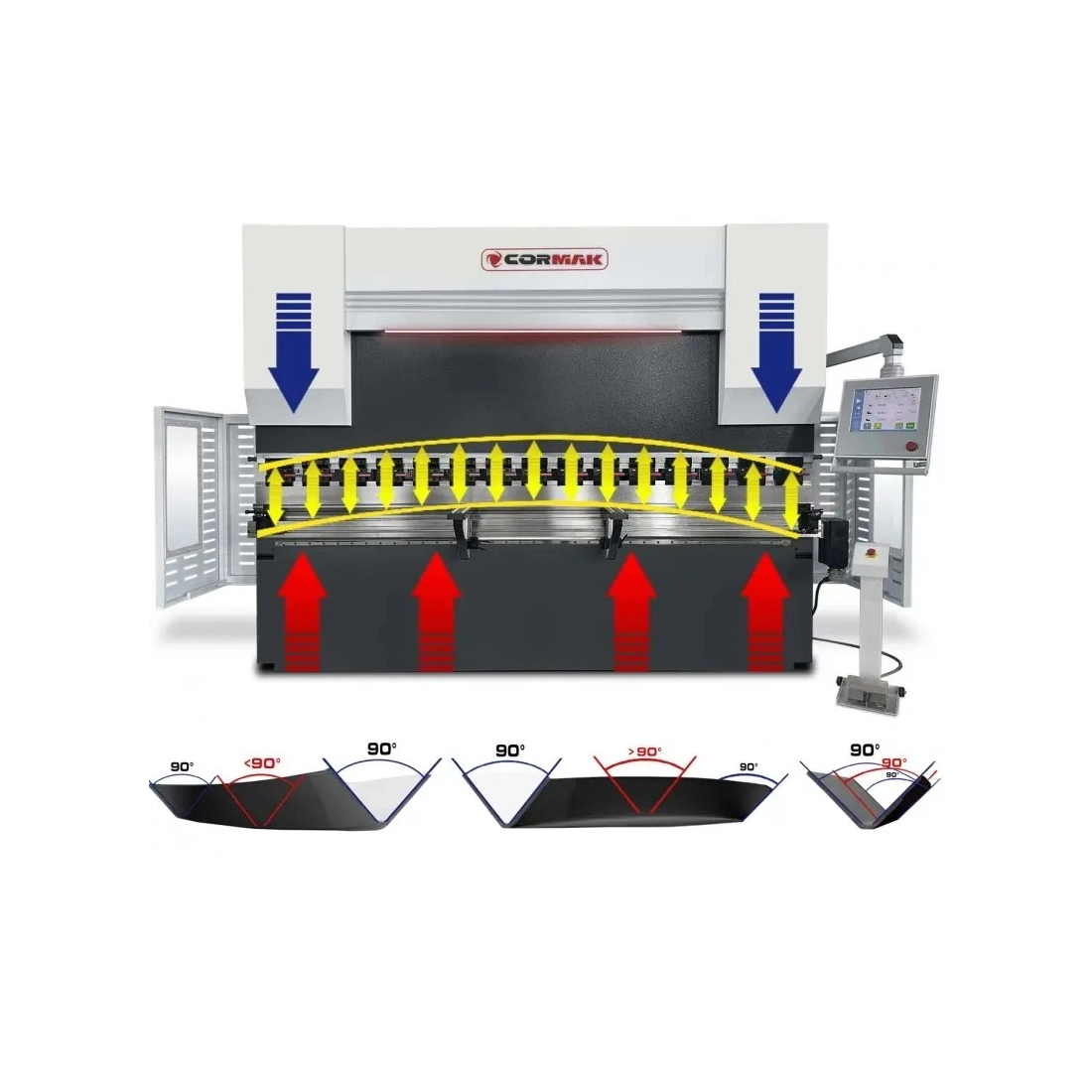

Compensarea automată a săgeții de îndoire

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea îndoirii. Funcție opțională.

Compensarea manuală a săgeții de îndoire

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea îndoirii. Funcție opțională.

Componente de înaltă calitate

• Componente electrice Schneider/Delta/Eaton.

Control și funcționalitate

DELEM DA-58T

• Ecran: ecran tactil de 10 inch, montat pe un braț mobil, oferind libertate de lucru pe întregul câmp al mașinii.
• Programabilitate: posibilitatea de a salva până la 2000 de programe, cu 30 de pași fiecare, pentru adaptarea la diferite sarcini.
• Operare ergonomică: meniul intuitiv, cu comenzi rapide în limba engleză, facilitează integrarea rapidă în fluxul de lucru.

Sunt disponibile opțional și controlerele DELEM DA-53T+2D, DA-66T, DA-69T sau CYBELEC 12.

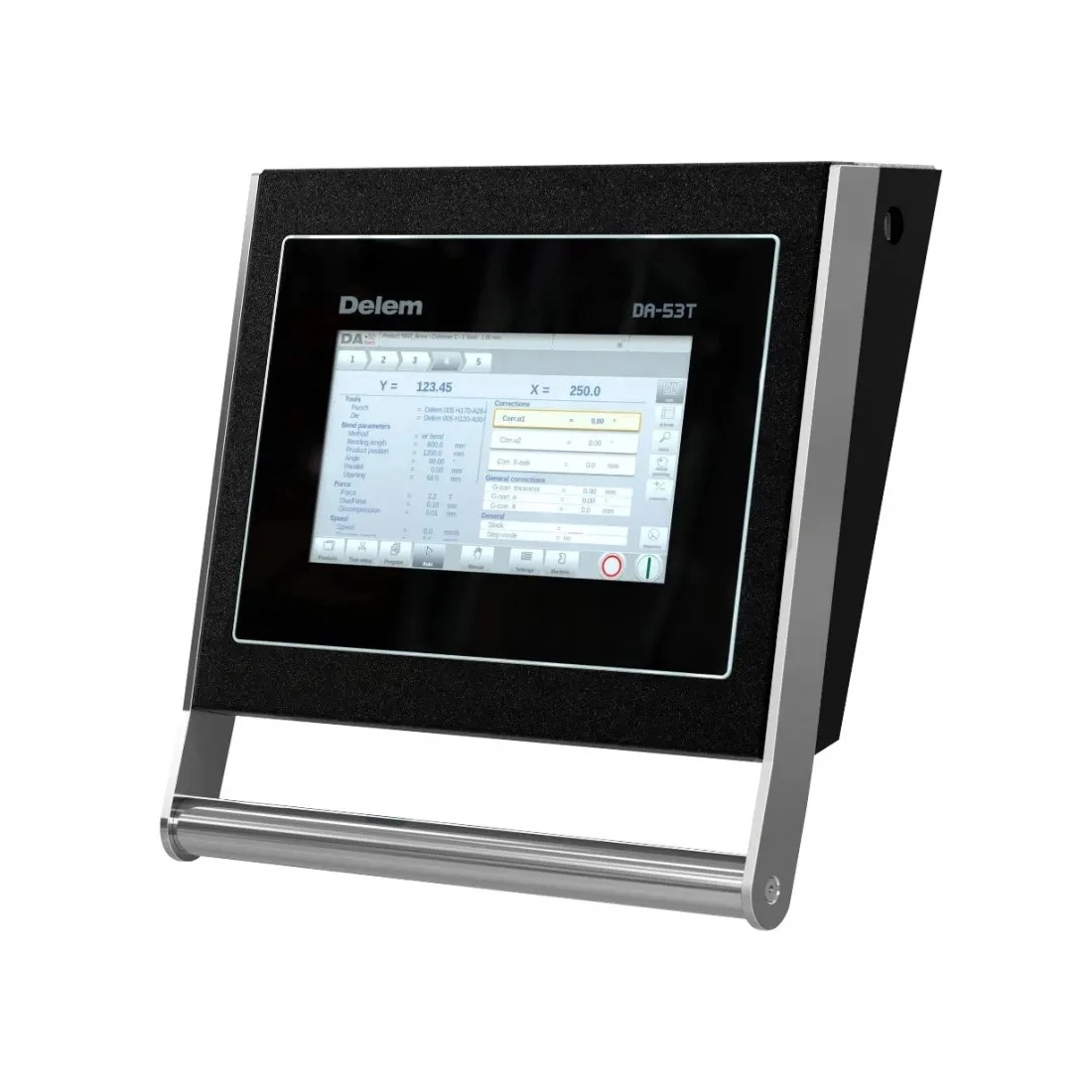

DA-53T+2D

Ecran DA-53T+2D

• Ecran tactil 10,1" TFT LCD.
• Ecran color.

Software extern DA-53T+2D

• Licență staționară offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.

Sistem DA-53T+2D

• Sistem de operare Windows.
• Procesor 200 MHz.
• Memorie internă 1GB.
• Comenzi în limba poloneză.
• Logică de control care exclude coliziunile axelor de lucru.

Funcții DA-53T+2D

• Bibliotecă de poansoane și matrițe /30 poansoane & 60 matrițe/, cu reprezentare descriptivă și grafică.
• Bibliotecă de programe cu posibilitatea vizualizării grafice și catalogării produselor.
• Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale de îndoit.
• Crearea desenului elementului îndoit pe ecranul controlerului /2D/.
• Crearea programului de îndoire pe baza desenului introdus al produsului /2D/.
• Lucrul pe mașină cu vizualizarea 2D în timp real a secvenței de îndoire.
• Simularea îndoirii 2D pe ecran, cu vizualizarea coliziunilor și simularea pas cu pas.
• Sistem de mesaje de avertizare, de exemplu despre depășirea rezistenței uneltelor.
• Posibilitatea schimbării ordinii îndoirilor și modificării pașilor individuali ai programului.
• Posibilitatea introducerii și salvării corecțiilor în memorie.
• Posibilitatea lucrului în modul manual.
• Posibilitatea poziționării manuale a axelor individuale ale opritorului.
• Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
• Calcul automat al cursei grinzii de îndoire.
• Calcul automat al forței de îndoire în funcție de tipul materialului îndoit.
• Calcul automat al poziției opritorului.
• Calcul automat al razei interioare și al desfășurării materialului.
• Posibilitatea creării copiilor de siguranță pentru produse și unelte.
• Port USB.

DA-58T

Ecran DA-58T

• Ecran tactil 15" TFT LCD.
• Ecran color.

Software extern DA-58T

• Licență staționară offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.

Sistem DA-58T

• Sistem de operare Windows.
• Procesor 200 MHz.
• Memorie operativă 4Mb.
• Număr maxim de programe: 9999 (25 de pași max).
• Număr maxim de repetări ale pașilor: 99.
• Comenzi în limba poloneză.
• Logică de control care exclude coliziunile axelor de lucru.

Funcții DA-58T

• Bibliotecă de poansoane și matrițe /30 poansoane & 60 matrițe/.
• Bibliotecă descriptivă și grafică.
• Bibliotecă de programe cu posibilitatea vizualizării grafice și catalogării produselor.
• Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale de îndoit.
• Crearea desenului elementului îndoit pe ecranul controlerului /2D/.
• Crearea programului de îndoire pe baza desenului introdus al produsului /2D/.
• Lucrul pe mașină cu vizualizarea 2D în timp real a secvenței de îndoire.
• Simularea îndoirii 2D pe ecran, cu vizualizarea coliziunilor și simularea pas cu pas.
• Sistem de mesaje de avertizare, de exemplu despre depășirea rezistenței uneltelor.
• Posibilitatea schimbării ordinii îndoirilor, modificării pașilor individuali și salvării corecțiilor în memorie.
• Posibilitatea lucrului în modul manual.
• Posibilitatea poziționării manuale a axelor individuale ale opritorului.
• Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
• Calcul automat al cursei grinzii de îndoire.
• Calcul automat al forței de îndoire în funcție de tipul materialului îndoit.
• Calcul automat al poziției opritorului.
• Calcul automat al razei interioare și al desfășurării materialului.
• Posibilitatea creării copiilor de siguranță pentru produse și unelte.
• Port USB.

DA-66T

Ecran DA-66T

• Ecran tactil 17" TFT LCD.
• Ecran color.

Software extern DA-66T

• Licență staționară LITE T2D pentru crearea secvențelor de îndoire pe PC.

Sistem DA-66T

• Controler intuitiv cu comenzi în limba poloneză.
• Sistem de operare stabil Windows CE.
• Memorie operativă 64Mb.
• Număr maxim de programe: 1000 /1Gb/.
• Număr maxim de repetări ale pașilor: 99.

Funcții DA-66T

• Crearea desenului elementului îndoit pe ecranul controlerului (2D).
• Crearea automată a programului de îndoire pe baza desenului produsului (2D).
• Calcul automat al cursei grinzii și al forței de îndoire în funcție de material.
• Setarea automată a opritorului conform programului de îndoire.
• Vizualizarea procesului de îndoire 3D și simularea îndoirii pas cu pas.
• Setarea automată a degetelor opritorului după segmentul indicat al poansonului și matriței.
• Mesaje despre coliziunea uneltei cu materialul.
• Mesaje de avertizare despre depășirea forței admisibile a uneltelor.
• Posibilitatea schimbării ordinii îndoirilor.
• Calcul automat al desfășurării tablei.
• Posibilitatea corectării pașilor individuali ai programului.
• Posibilitatea controlării manuale a axelor individuale ale opritorului cu roata de navigație.
• Posibilitatea lucrului în modul manual.
• Bază de materiale.
• Bibliotecă de poansoane și matrițe.
• Bibliotecă de programe cu posibilitatea vizualizării grafice și catalogării produselor.
• Contor de curse și ore de lucru.
• Port USB.
• Posibilitatea creării copiilor de siguranță pentru produse și unelte.

DA-69T

Ecran DA-69T

• Ecran tactil 17" TFT LCD.
• Ecran color.

Software extern DA-69T

• Licență staționară LITE T3D pentru crearea secvențelor de îndoire pe PC.

Sistem DA-69T

• Controler intuitiv cu comenzi în limba poloneză.
• Sistem de operare stabil Windows CE.
• Memorie operativă 64Mb.
• Număr maxim de programe: 1000 /1Gb/.
• Număr maxim de repetări ale pașilor: 99.

Funcții DA-69T

• Import fișiere DXF.
• Import funcții 3D în IGES & SAT din programul LITE T3D.
• Crearea desenului elementului îndoit pe ecranul controlerului (3D).
• Crearea automată a programului de îndoire pe baza desenului produsului (3D).
• Calcul automat al cursei grinzii și al forței de îndoire în funcție de material.
• Setarea automată a opritorului conform programului de îndoire.
• Vizualizarea procesului de îndoire 3D și simularea îndoirii pas cu pas.

CYBELEC 12

Ecran CYBELEC 12

• Ecran tactil 12" TFT LCD.
• Ecran color.

Sistem CYBELEC 12

• Controler intuitiv cu comenzi în limba poloneză.
• Sistem de operare stabil Windows CE.
• Număr maxim de poansoane: 100.
• Număr maxim de programe: 300.
• Număr maxim de repetări ale pașilor: 24.
• Număr maxim de materiale: 10.

Funcții CYBELEC 12

• Interfață HMI prietenoasă pentru utilizator.
• Desen grafic al profilului 2D și vizualizare 3D.
• Secvență automată de îndoire.
• Precizie maximă de îndoire datorită algoritmilor avansați.
• Tandem.
• Import de unelte.
• Îndoire preliminară și finală.
• Suport pentru măsurarea unghiului.
• Suport pentru cititor de coduri de bare.
• Configurabil pentru Industrie 4.0.

Mașina combină tehnologia avansată cu simplitatea în utilizare, fiind potrivită atât pentru sarcini manuale precise, cât și pentru lucrul eficient în serie. Componentele de înaltă calitate și protecțiile avansate contribuie la fiabilitatea și siguranța în utilizare.

Siguranță

Sistem de siguranță laser

Sistemul de siguranță laser protejează operatorul și permite accelerarea de peste două ori a procesului de îndoire.

Conexiunile hidraulice și valvele de siguranță sunt proiectate în Polonia.

Protecțiile de tip porți sau perdele de lumină trebuie verificate din punctul de vedere al conformității cu standardele CE, pentru evitarea riscurilor privind sănătatea operatorilor.

Protecții de siguranță conforme cu CE

Ergonomie și facilități suplimentare

• Controler mobil pe braț mobil.
• Iluminare LED: îmbunătățește confortul și siguranța muncii.
• Suporturi pe ghidaje liniare.
• Suporturi mobile, disponibile opțional.

Presele de îndoit sunt echipate cu protecții avansate, inclusiv marcaje clare, protecții laterale, poartă de siguranță în partea din spate și întrerupătoare de urgență ușor accesibile.

Manualul de utilizare este clar, detaliat și redactat în limba poloneză.

Siguranța mașinii depinde de sistemele integrate, nu numai de existența declarației CE.

SCO – sistem de răcire a uleiului

Sistemul garantează stabilitatea parametrilor de lucru ai mașinii chiar și după o utilizare îndelungată și continuă.

Fixarea poansoanelor și matrițelor

• Matrițe divizate cu caneluri multiple pe patru laturi și poansoane divizate.
• Sistemul de bază utilizat la presele de îndoit CORMAK este sistemul manual tip AMADA (European), care permite schimbări rapide de unelte.
• Poansoanele sunt montate pe partea laterală a mașinii și blocate cu ajutorul șuruburilor.

Alegerea matriței și a poansonului

Pentru un rezultat final optim, este importantă alegerea corectă a uneltelor pentru presa de îndoit, respectiv a matriței și a poansonului.

Presele de îndoit CORMAK efectuează măsurători de îndoire în timp real și pot corecta abaterile pe parcursul procesului pentru obținerea unui rezultat optim.

În funcție de forța de presiune a presei, poansoanele și matrițele divizate pot diferi în lungime.
