Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 250 × 6000 DA-58T

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
• Reglaj axe Y1, Y2: servomotoare cu encodere.
• Reglaj axă X: servomotor cu encoder pentru opritorul din spate.
• Reglaj axă R: servomotor cu encoder.
• Compensare automată: reglarea automată a săgeții de încovoiere.
• Prindere poanson: pe ambele părți, cu montaj rapid tip AMADA pentru schimbarea rapidă a sculelor.

Parametri tehnici

Reglarea opritoarelor și a axei R

Reglarea automată a deplasării opritoarelor pe axa X și a axei R este realizată cu servomotoare. Pentru axa R este disponibilă și reglarea manuală. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul de îndoire în trepte.

Opțional, este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.

Îndoirea în trepte

Pentru obținerea unui rezultat corespunzător la îndoirea în trepte sunt necesare calcule bazate pe câțiva parametri esențiali ai procesului:

• Lungimea arcului: distanța dintre capetele curbei părții de tablă îndoite, măsurată pe interiorul îndoiturii.
• Numărul de îndoiri: numărul de îndoiri individuale necesare pentru obținerea unei table îndoite la raza determinată. Cu cât numărul îndoiturilor este mai mare, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul este mai neted.
• Distanța dintre îndoiri: distanța dintre îndoiturile individuale executate în timpul procesului.

Utilajele și software-ul CORMAK simplifică procesul de îndoire în trepte și reduc numărul operațiunilor care trebuie efectuate manual de operator.

Compensarea automată a săgeții de încovoiere

Asigură același unghi de îndoire pe toată lungimea îndoiturii. Sistemul este disponibil opțional.

Compensarea manuală a săgeții de încovoiere

Asigură același unghi de îndoire pe toată lungimea îndoiturii. Sistemul este disponibil opțional.

Componente de înaltă calitate

• Sistem electric: componente Schneider/Delta/Eaton.

Control și funcționalitate

DELEM DA-58T

• Ecran tactil: 10", montat pe braț mobil, oferind libertate de lucru pe întregul câmp de lucru al mașinii.
• Programabilitate: posibilitatea de a salva până la 2000 de programe, cu 30 de pași fiecare, pentru adaptarea la diverse sarcini.
• Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, care facilitează acomodarea rapidă.

Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T sau CYBELEC 12.

DA-53T+2D

Afișaj DA-53T+2D

• Ecran tactil 10,1" TFT LCD.
• Afișaj color.

Software extern DA-53T+2D

• Licență offline pentru stația Profile-53TL, destinată creării secvențelor de îndoire pe PC.

Sistem DA-53T+2D

• Sistem de operare Windows.
• Procesor 200 MHz.
• Memorie internă 1GB.
• Comenzi în limba română.
• Logică de control care previne coliziunile între axele de lucru.

Funcții DA-53T+2D

• Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe, cu prezentare descriptivă și grafică.
• Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
• Bază de materiale cu posibilitatea introducerii unor tipuri noi de materiale îndoite.
• Crearea desenului piesei îndoite pe afișajul controlerului în format 2D.
• Crearea programului de îndoire pe baza desenului introdus al produsului în format 2D.
• Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
• Simulare 2D a îndoirii pe ecran, cu previzualizarea coliziunilor și simulare pas cu pas.
• Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
• Posibilitatea schimbării ordinii îndoiturilor și a modificării pașilor individuali ai programului.
• Posibilitatea introducerii și salvării corecțiilor în memorie.
• Posibilitatea de lucru în mod manual.
• Posibilitatea poziționării manuale a axelor opritorului.
• Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
• Calcul automat al cursei traversei de îndoire.
• Calcul automat al forței de îndoire în funcție de tipul materialului.
• Calcul automat al poziției opritorului.
• Calcul automat al razei interioare și al desfășurării materialului.
• Posibilitatea realizării copiilor de siguranță pentru produse și scule.
• Port USB.

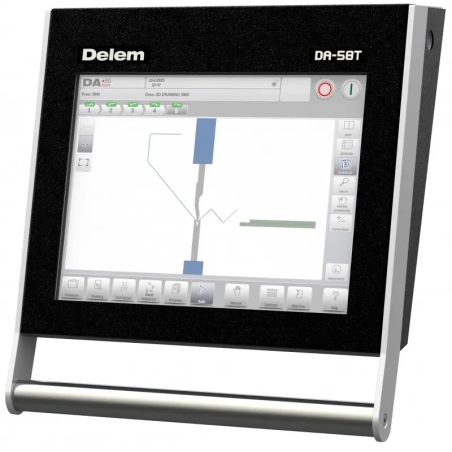

DA-58T

Afișaj DA-58T

• Ecran tactil 15" TFT LCD.
• Afișaj color.

Software extern DA-58T

• Licență offline pentru stația Profile-53TL, destinată creării secvențelor de îndoire pe PC.

Sistem DA-58T

• Sistem de operare Windows.
• Procesor 200 MHz.
• Memorie RAM 4Mb.
• Număr maxim de programe: 9999 (max 25 pași).
• Număr maxim de repetări ale pasului: 99.
• Comenzi în limba română.
• Logică de control care previne coliziunile între axele de lucru.

Funcții DA-58T

• Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe.
• Bibliotecă descriptivă și grafică.
• Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
• Bază de materiale cu posibilitatea introducerii unor tipuri noi de materiale îndoite.
• Crearea desenului piesei îndoite pe afișajul controlerului în format 2D.
• Crearea programului de îndoire pe baza desenului introdus al produsului în format 2D.
• Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
• Simulare 2D a îndoirii pe ecran, cu previzualizarea coliziunilor și simulare pas cu pas.
• Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
• Posibilitatea schimbării ordinii îndoiturilor, a modificării pașilor individuali ai programului și a introducerii și salvării corecțiilor în memorie.
• Posibilitatea de lucru în mod manual.
• Posibilitatea poziționării manuale a axelor opritorului.
• Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
• Calcul automat al cursei traversei de îndoire.
• Calcul automat al forței de îndoire în funcție de tipul materialului.
• Calcul automat al poziției opritorului.
• Calcul automat al razei interioare și al desfășurării materialului.
• Posibilitatea realizării copiilor de rezervă pentru produse și scule.
• Port USB.

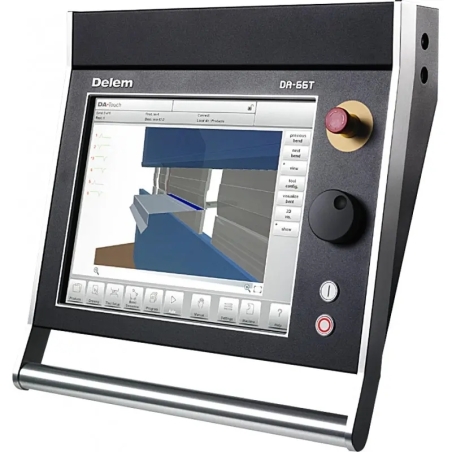

DA-66T

Afișaj DA-66T

• Ecran tactil 17" TFT LCD.
• Afișaj color.

Software extern DA-66T

• Licență offline pentru stația LITE T2D, destinată creării secvențelor de îndoire pe PC.

Sistem DA-66T

• Controler intuitiv cu comenzi în limba română.
• Sistem de operare Windows CE stabil.
• Memorie RAM 64Mb.
• Număr maxim de programe: 1000 /1Gb/.
• Număr maxim de repetări ale pasului: 99.

Funcții DA-66T

• Crearea desenului piesei îndoite pe afișajul controlerului în format 2D.
• Crearea automată a programului de îndoire pe baza desenului produsului în format 2D.
• Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
• Setarea automată a opritorului conform programului de îndoire.
• Vizualizarea procesului de îndoire 3D, cu simulare pas cu pas.
• Setarea automată a degetelor opritorului în funcție de segmentul indicat al poansonului și matriței.
• Mesaje privind coliziunea sculei cu materialul.
• Avertizări privind depășirea forței admise de presare a sculelor.
• Posibilitatea schimbării ordinii îndoiturilor.
• Calcul automat al desfășurării tablei.
• Posibilitatea corectării pașilor individuali ai programului.
• Posibilitatea schimbării ordinii de îndoire și a corectării pașilor individuali.
• Posibilitatea controlului manual al axelor opritorului cu rotița de navigație.
• Posibilitatea de lucru în mod manual.
• Bază de materiale.
• Bibliotecă de poansoane și matrițe.
• Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
• Contor de curse și ore de lucru.
• Port USB.
• Posibilitatea realizării copiilor de rezervă pentru produse și scule.

DA-69T

Afișaj DA-69T

• Ecran tactil 17" TFT LCD.
• Afișaj color.

Software extern DA-69T

• Licență offline pentru stația LITE T3D, destinată creării secvențelor de îndoire pe PC.

Sistem DA-69T

• Controler intuitiv cu comenzi în limba română.
• Sistem de operare Windows CE stabil.
• Memorie RAM 64Mb.
• Număr maxim de programe: 1000 /1Gb/.
• Număr maxim de repetări ale pasului: 99.

Funcții DA-69T

• Import fișiere DXF.
• Import funcții 3D în IGES și SAT din programul LITE T3D.
• Crearea desenului piesei îndoite pe afișajul controlerului în format 3D.
• Crearea automată a programului de îndoire pe baza desenului produsului în format 3D.
• Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
• Setarea automată a opritorului conform programului de îndoire.
• Vizualizarea procesului de îndoire 3D, cu simulare pas cu pas.

CYBELEC 12

Afișaj CYBELEC 12

• Ecran tactil 12" TFT LCD.
• Afișaj color.

Sistem CYBELEC 12

• Controler intuitiv cu comenzi în limba română.
• Sistem de operare Windows CE stabil.
• Număr maxim de poansoane: 100.
• Număr maxim de programe: 300.
• Număr maxim de repetări ale pasului: 24.
• Număr maxim de materiale: 10.

Funcții CYBELEC 12

• Interfață HMI prietenoasă pentru utilizator.
• Desen grafic al profilului 2D și vizualizare 3D.
• Secvență automată de îndoire.
• Precizie maximă a îndoirii datorită algoritmilor avansați.
• Tandem.
• Import de scule.
• Îndoire inițială și finală.
• Suport pentru măsurarea unghiului.
• Suport pentru cititor de coduri de bare.
• Industrie 4.0 configurabilă.

Mașina combină tehnologia avansată cu operarea simplă și poate fi utilizată atât pentru lucrări manuale de precizie, cât și pentru producția eficientă în serie. Componentele de calitate și sistemele de protecție contribuie la fiabilitatea și siguranța utilizării.

Siguranță

Sistem laser de siguranță

Sistemul laser de siguranță protejează operatorul și contribuie la desfășurarea eficientă a procesului de îndoire.

Mașina utilizează conexiuni hidraulice de clasă superioară și supape de siguranță proiectate în Polonia.

Sistemele de protecție trebuie să respecte normele CE pentru a reduce riscurile asupra sănătății operatorilor.

Apărători de siguranță conforme CE

Ergonomie și facilități suplimentare

• Controler mobil pe braț articulat.
• Iluminare LED: crește confortul și siguranța în lucru.
• Suporturi pe ghidaje liniare.
• Suporturi urmăritoare disponibile opțional.

Suporturi urmăritoare pe servomotoare

Suporturile urmăritoare pe servomotoare permit îndoirea tablelor de dimensiuni mai mari. În timpul îndoirii, acestea ridică tabla sub un anumit unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.

Presele abkant sunt echipate cu marcaje clare, apărători laterale, poartă de siguranță în spate și butoane de oprire de urgență ușor accesibile.

Fiecare mașină este livrată cu un manual de utilizare clar și detaliat în limba română.

Siguranța mașinii depinde de sistemele și echipamentele de protecție instalate, nu doar de existența declarației CE.

SCO – sistem de răcire a uleiului

Sistemul de răcire a uleiului este inclus în echiparea standard și menține stabilitatea parametrilor de lucru ai mașinii chiar și după o exploatare îndelungată și continuă.

Prinderea poansoanelor și a matrițelor

• Echipare standard

   matrițe împărțite, cu mai multe caneluri, pe patru fețe, precum și poansoane segmentate.
• Sistem de prindere: sistem manual tip AMADA (European), utilizat la presele abkant CORMAK și destinat schimbării rapide a sculelor.
• Montarea poansoanelor: poansoanele se montează din lateralul mașinii și se blochează cu șuruburi.

Alegerea matriței și a poansonului

Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului. Presele abkant CORMAK efectuează măsurători în timp real ale îndoirii și pot corecta abaterile în timpul procesului.

În funcție de forța de presare a presei, poansoanele și matrițele segmentate pot avea lungimi diferite.
