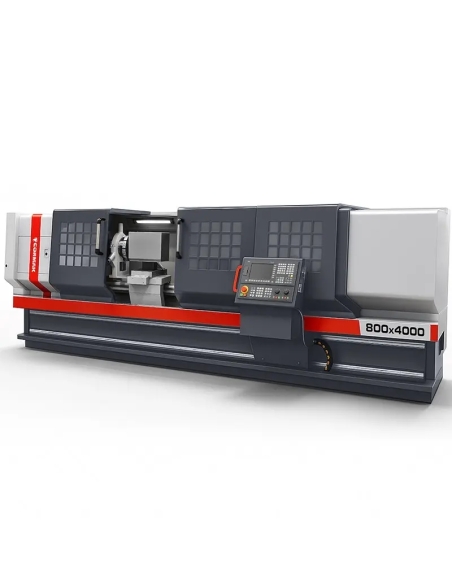

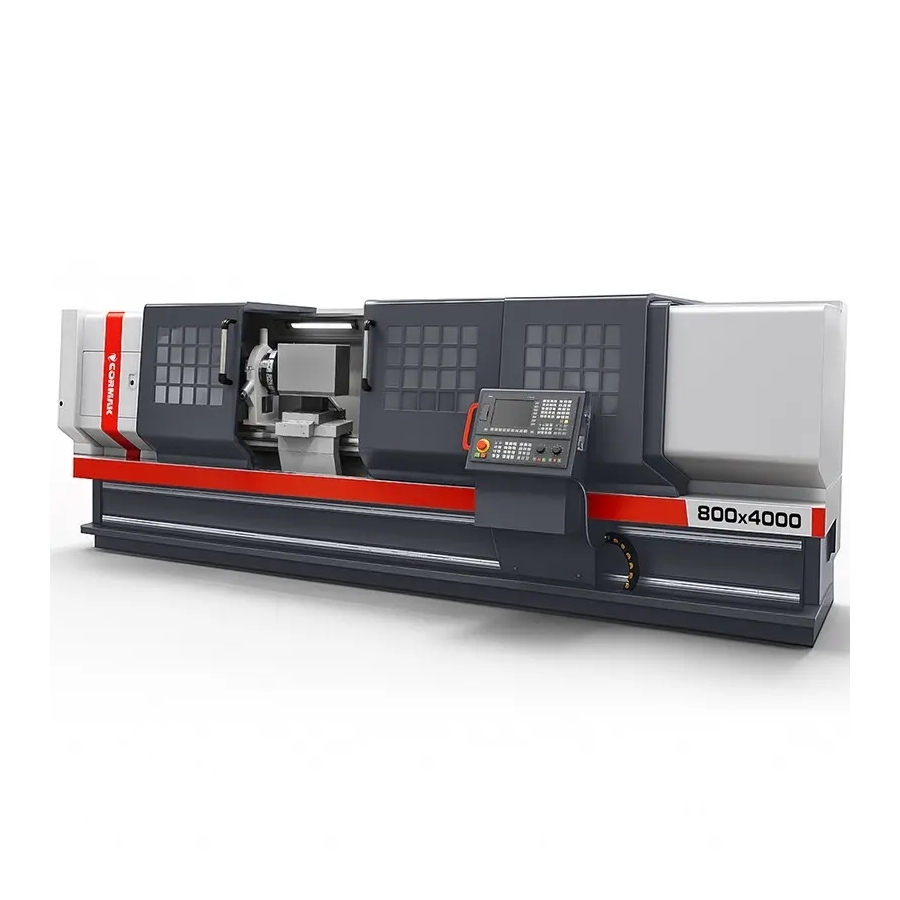

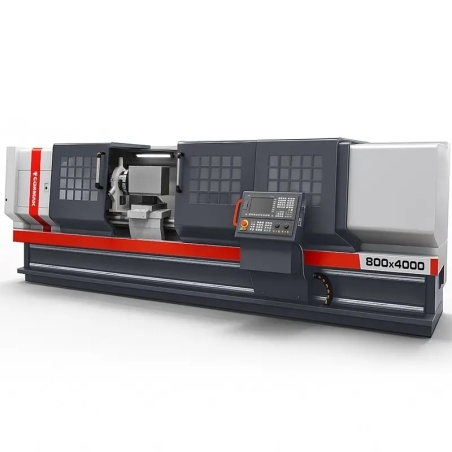

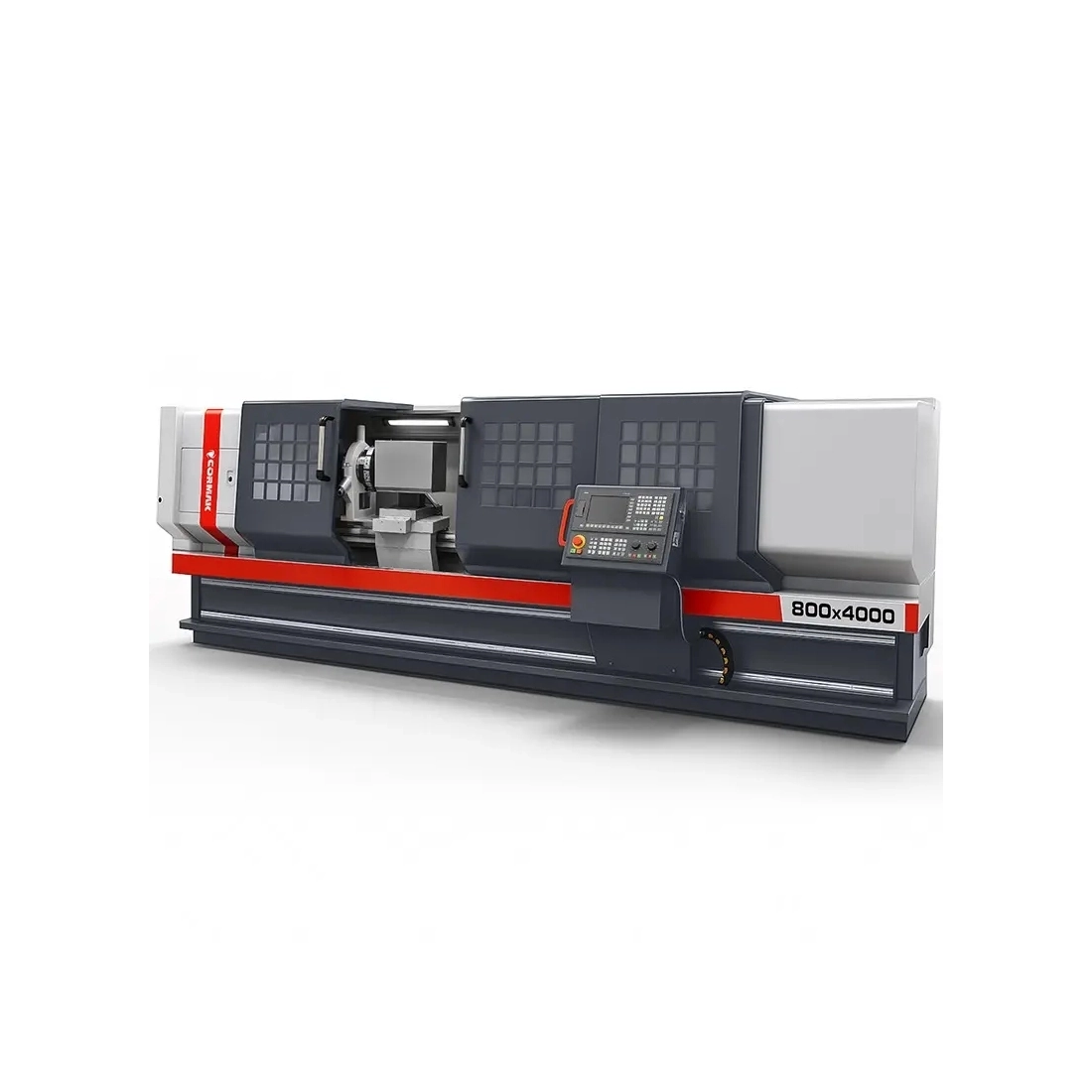

Strung CNC cu control Siemens SINUMERIK CORMAK CKT800X4000

Strungul CNC 800x4000 este o mașină profesională cu comandă numerică, proiectată pentru prelucrarea precisă a metalului în aplicații industriale solicitante. Datorită construcției robuste și sistemelor de control avansate, oferă fiabilitate și randament ridicat atât în producția de serie, cât și în cea unitară.

Principalele avantaje ale strungului CNC 800x4000

Strungul CNC 800x4000 oferă soluții complete pentru industrie, combinând tehnologia modernă cu beneficii practice. Construcția și parametrii tehnici asigură precizie, eficiență și versatilitate pentru procesele de producție.

• Precizie ridicată: diametrele de strunjire peste batiul mașinii de 800 mm și peste cărucior de 450 mm permit prelucrarea exactă a pieselor mari, cu forme variate.
• Distanță între vârfuri: distanța de 4000 mm permite prelucrarea componentelor lungi pentru industria grea, navală și feroviară.
• Productivitate: turația arborelui principal în intervalul 30-800 rot/min și avansul rapid pe axele X/Z de 6/8 m/min reduc timpii de ciclu.
• Durabilitate și fiabilitate: lățimea batiului de 600 mm și sistemul automat de ungere pentru transmisie și ghidaje asigură stabilitate.
• Automatizare avansată: cap revolver cu 4 poziții, opțional 6 sau 8, pentru schimbarea rapidă a sculelor în timpul operațiilor complexe.
• Operare intuitivă: control Siemens Sinumerik 808D în limba poloneză, iar opțional Sinumerik 828D și Fanuc Oi-TF, pentru programare și configurare ușoară.
• Siguranță și ergonomie: iluminare cu halogen 24V și sistem de răcire pentru confort în timpul lucrului și protecția operatorului.
• Aplicații versatile: posibilitatea realizării ciclurilor complexe, precum filetare, canelare sau găurire, datorită comenzilor CNC avansate.
• Configurare flexibilă: echipamente opționale, precum mandrina hidraulică sau transportorul de așchii, permit adaptarea mașinii la cerințele specifice de producție.

Construcție și tehnologie

Strungul CNC pentru metal 800x4000 a fost conceput pentru durabilitate, precizie și productivitate în condiții industriale exigente. Elementele principale ale construcției includ:

• Batiu solid: lățimea de 600 mm asigură stabilitate la prelucrarea pieselor grele, cu masa de până la 8600 kg.
• Arbore principal: alezajul de 100 mm cu nas A2-11 permite prelucrarea elementelor lungi și masive.
• Acționarea arborelui: motorul de 15 kW oferă performanță ridicată la prelucrarea diverselor materiale, inclusiv oțel și aliaje metalice.
• Ungere automată: sistemul reduce uzura transmisiei și a ghidajelor, prelungind durata de viață a mașinii.
• Cap revolver: standard cu 4 poziții, opțional 6 sau 8, pentru schimbări rapide ale sculelor.
• Mandrină manuală: mandrina cu 3 bacuri asigură prinderea sigură a pieselor cu forme și dimensiuni diferite.
• Sistem de răcire: creează condiții optime pentru scule și piesă, îmbunătățind calitatea prelucrării și durata de utilizare a sculelor.
• Păpușă mobilă manuală: pinola cu diametrul de 75 mm și con MK5 oferă sprijin stabil pieselor lungi.

Precizie și eficiență în lucru

Strungul industrial 800x4000 oferă precizie datorită sistemelor de comandă avansate Siemens Sinumerik și Fanuc Oi-TF. Acestea permit programarea facilă a ciclurilor complexe, precum filetare, canelare sau găurire. Deplasarea maximă pe axa X de 330 mm și avansul rapid pe axele X/Z de 6/8 m/min asigură acuratețe și repetabilitate ridicate. Acționarea dinamică a arborelui și construcția robustă optimizează timpii de producție în procesele industriale de serie și unicat.

Aplicații și utilizări industriale

Strungul CNC pentru metal 800x4000 este destinat unei game largi de utilizări industriale, inclusiv:

• Industria auto: producția de componente precise, precum arbori, bucșe și roți dințate.
• Construcția de mașini: prelucrarea elementelor de mari dimensiuni cu precizie înaltă.
• Producție de serie: flexibilitate în realizarea atât a loturilor mari, cât și a pieselor individuale.
• Industria energetică: strunjirea pieselor cu cerințe tehnice ridicate, precum componente de turbine sau arbori.
• Industria navală și feroviară: prelucrarea componentelor metalice lungi, cu lungimea de până la 4000 mm.

Mașina este concepută pentru unitățile de producție care necesită prelucrarea precisă și versatilă a metalelor.

Parametri tehnici – CKT800X4000

Echipare standard

• Comandă Siemens Sinumerik 808 în limba poloneză
• Servodrive-uri Siemens
• Mandrină manuală cu 3 bacuri
• Cap revolver cu 4 poziții
• Set de bacuri moi
• Păpușă mobilă manuală
• Lunetă fixă
• Sistem de răcire
• Sistem automat de ungere pentru transmisie și ghidaje
• Iluminare cu halogen 24V
• Documentație tehnică și de exploatare (DTR) în limba poloneză

Echipare opțională

• Comenzi Sinumerik 828, Fanuc, GSK
• Lunetă mobilă
• Mandrină hidraulică
• Păpușă mobilă hidraulică
• Lunetă fixă
• Sondă de scule
• Transportor de așchii
• Bacuri moi suplimentare
• Bacuri dure
• Mandrine cu bucșe (collet)
• Prinzător pentru piese prelucrate
• Alimentator de bară
• Portscule
• Software CAD/CAM

Comenzi CNC – Siemens Sinumerik 808D, 828D și Fanuc Oi-TF

Strungurile CNC pentru metal din seria 800x4000 sunt echipate cu sisteme de comandă Siemens Sinumerik și Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare facilă. Alegerea comenzii permite adaptarea mașinii la cerințele specifice de producție.

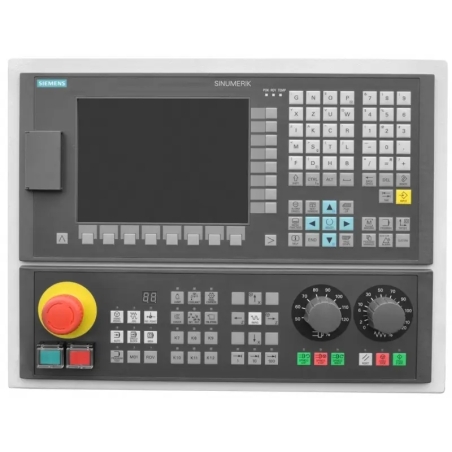

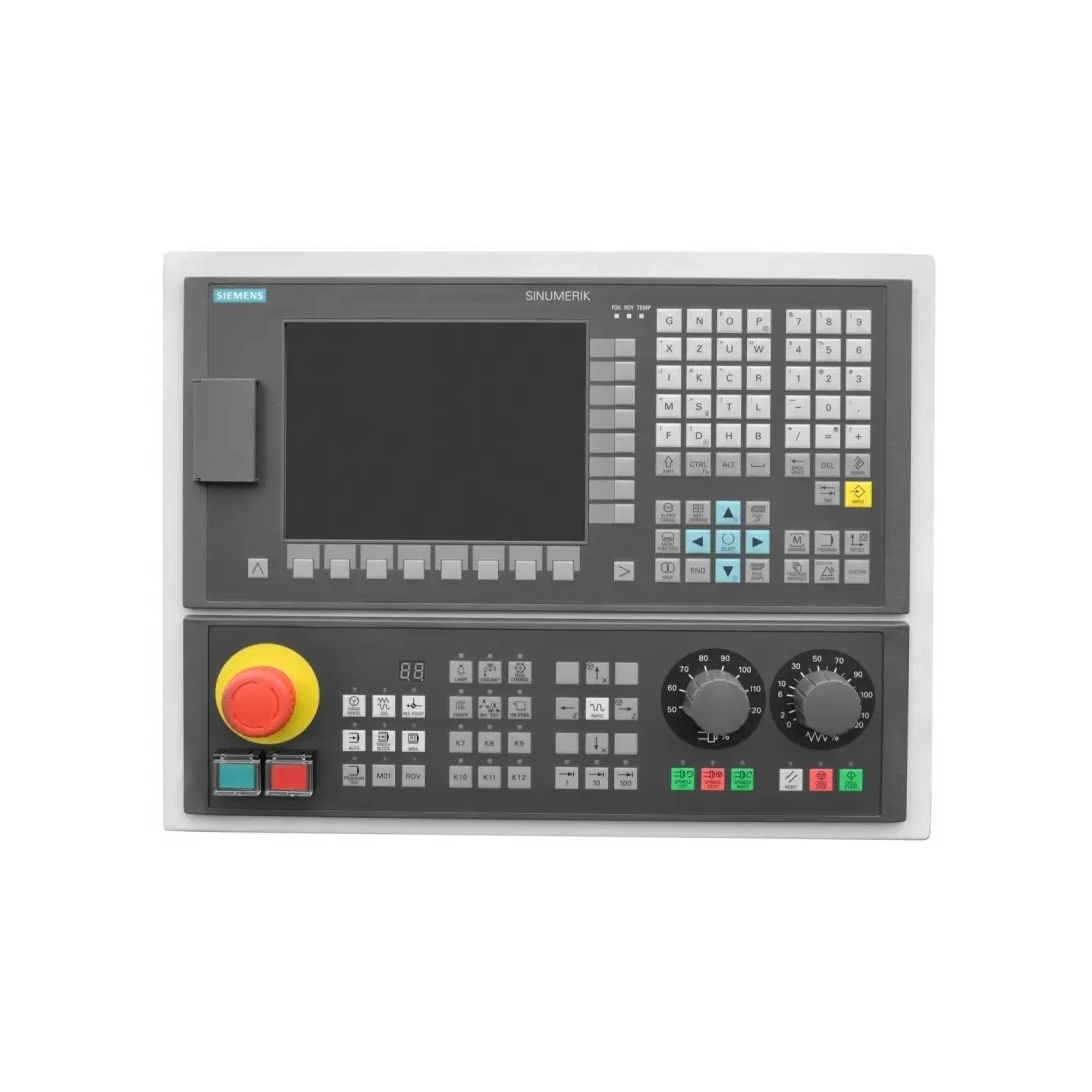

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC economică pentru utilizatorii începători, oferind o interfață intuitivă, fiabilitate ridicată și compatibilitate cu mașini de bază.

Siemens Sinumerik 828D

Siemens Sinumerik 828D este un sistem avansat pentru procese exigente, cu putere mare de calcul, cicluri de prelucrare extinse și posibilitatea integrării cu sisteme CAD/CAM.

Fanuc Oi-TF

Fanuc Oi-TF oferă stabilitate și precizie în prelucrarea prin strunjire, cu interfață intuitivă și funcții avansate dedicate strungurilor pentru producția de serie.

Instrucțiuni de utilizare

Informații detaliate despre operarea și configurarea comenzilor Siemens Sinumerik sunt disponibile mai jos.

Siemens Sinumerik 828/840

Descarcă instrucțiunile

Siemens Sinumerik 808

Descarcă instrucțiunile
