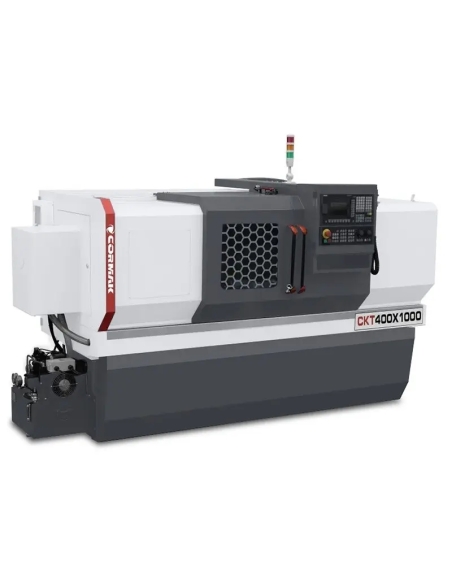

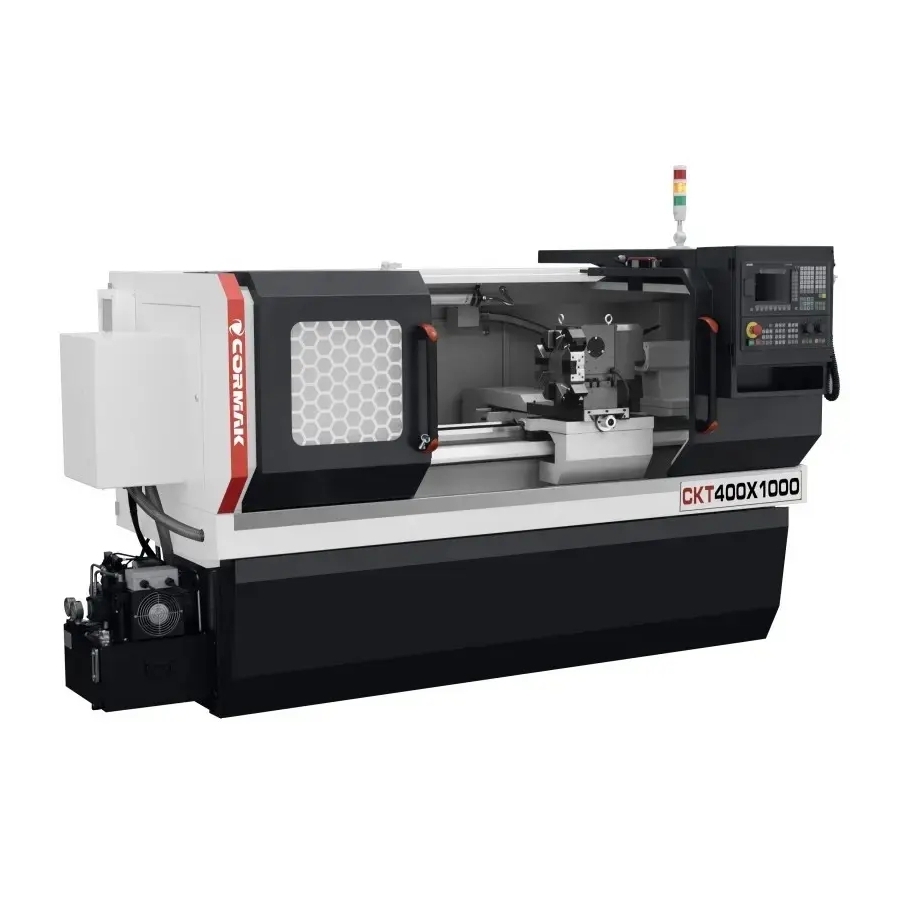

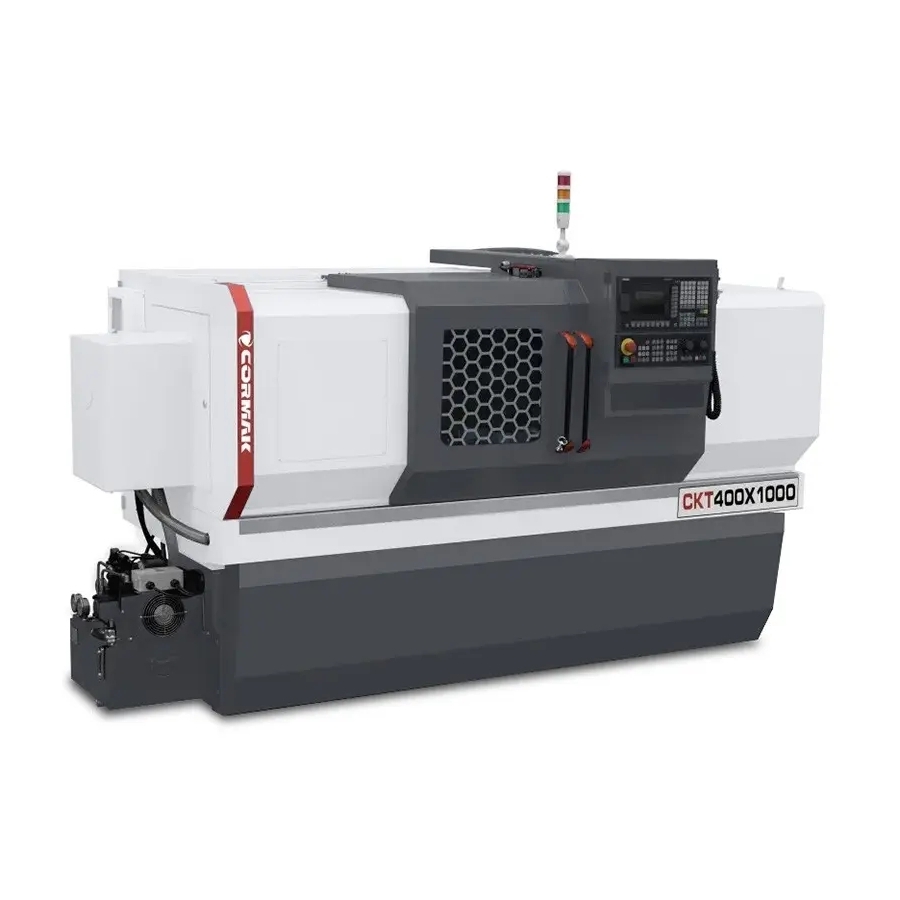

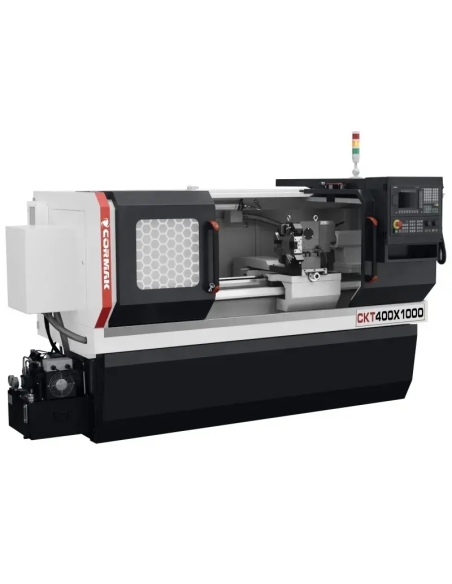

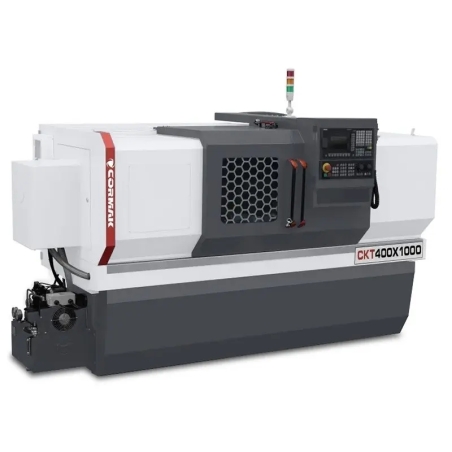

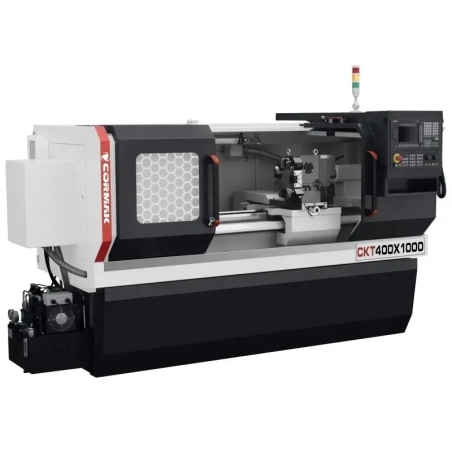

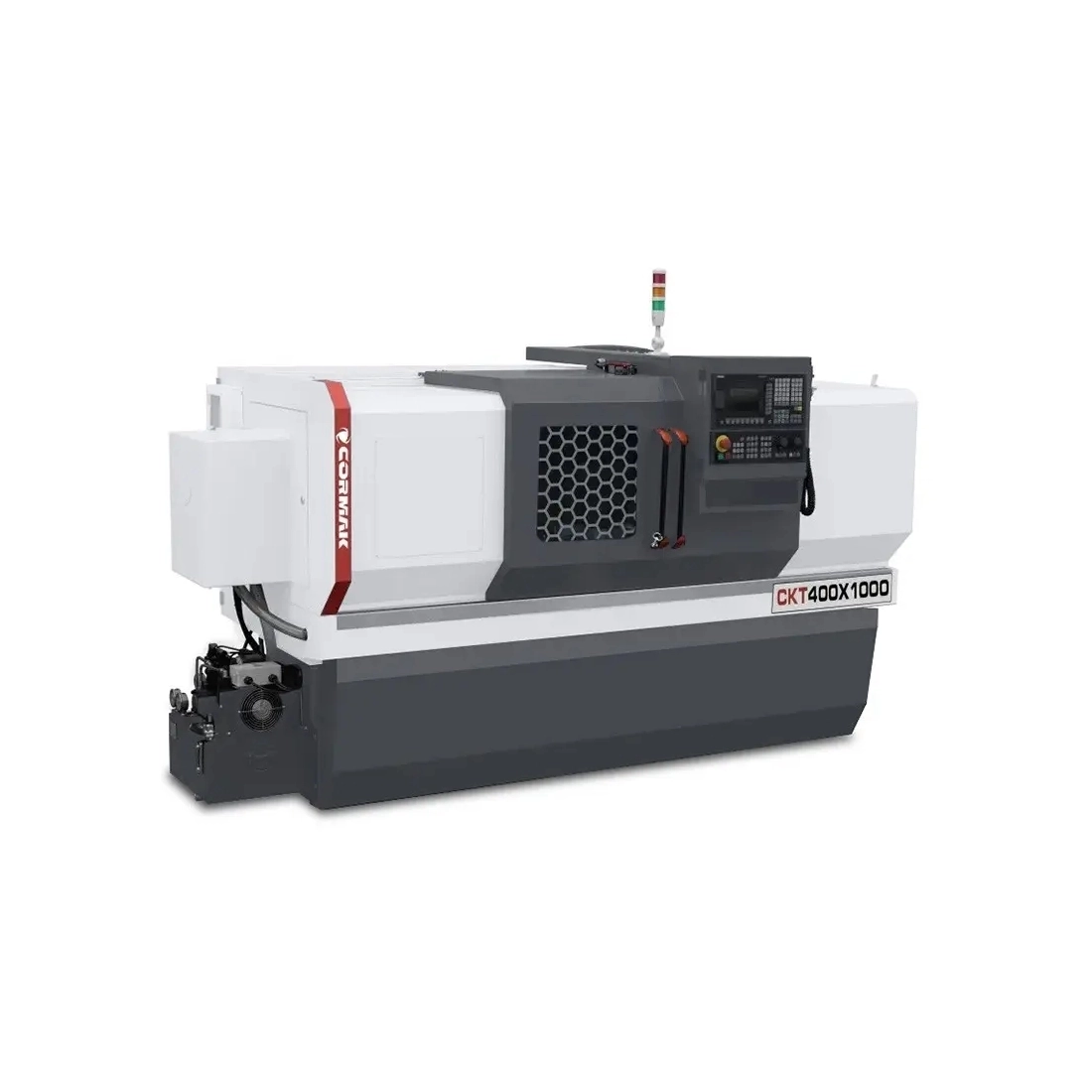

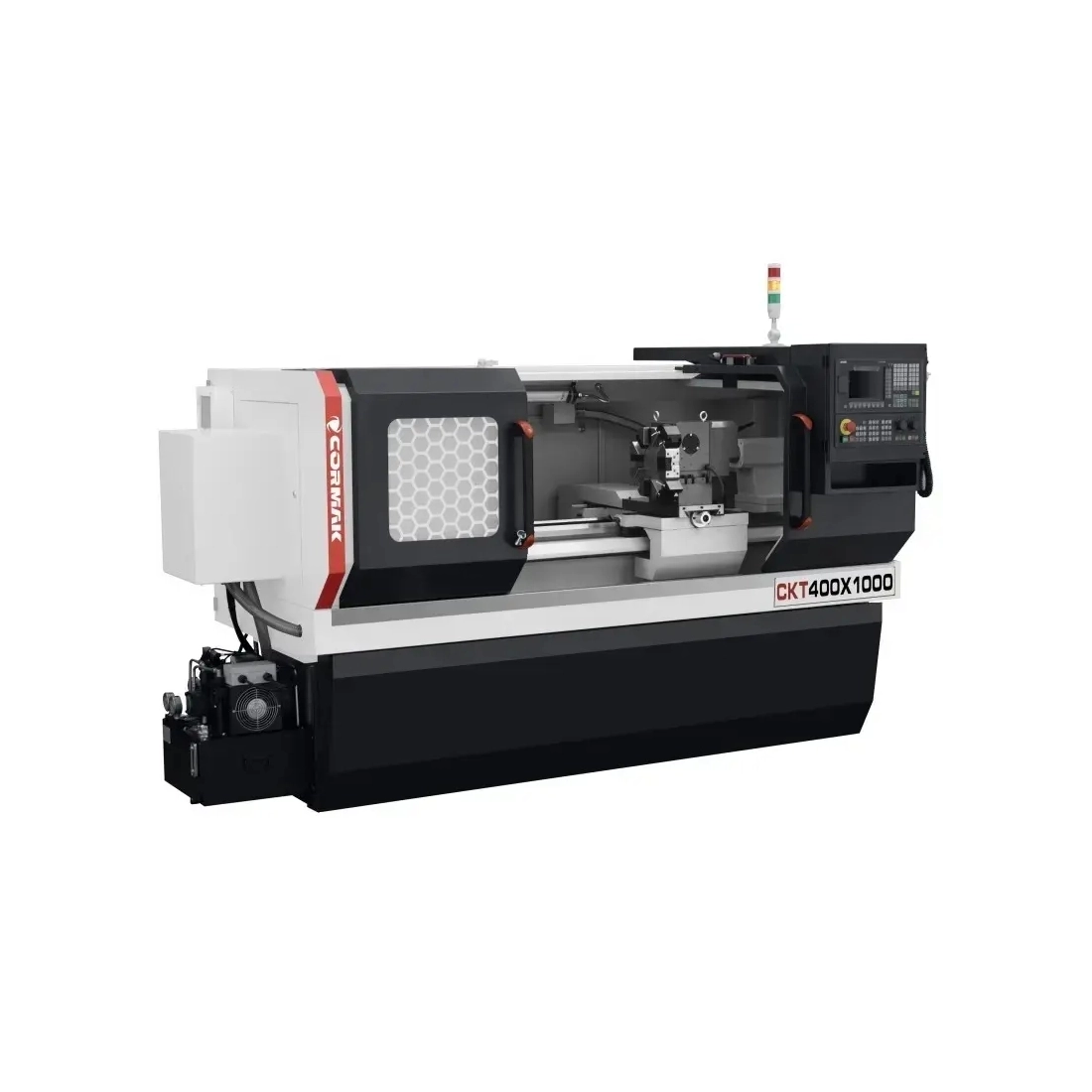

Strung CNC CORMAK Easy 400 × 1000 pentru prelucrarea metalului

Strungul CNC CKT 400x1000 este un strung cu comandă numerică avansat, conceput pentru prelucrarea de mare precizie a pieselor metalice în unități de producție medii și mari. Echipat cu control Siemens Sinumerik 808D și cicluri de prelucrare avansate, oferă acuratețe ridicată, eficiență și operare facilă.

Principalele avantaje ale strungului CNC CKT 400x1000

Strungul CNC CKT 400x1000 este o soluție profesională pentru industrie, care îmbină tehnologia modernă cu o construcție robustă, ideală pentru atelierele ce necesită prelucrări de așchiere precise. Ca strung industrial avansat, permite operații complexe precum strunjire exterioară, interioară, sferică, filetare, găurire și conturare, asigurând calitatea superioară a pieselor. Beneficiile cheie includ:

• Precizie înaltă de prelucrare: diametrul maxim de strunjire peste batiu 400 mm și peste sanie 210 mm, cu unitate minimă de setare 0,001 mm pe axele X și Z, garantează o acuratețe excepțională a pieselor.
• Ax principal flexibil: domeniul de turație 0-2000 rot/min, cu alezaj 86 mm și con MK6, permite prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.
• Comandă intuitivă: sistemul Siemens Sinumerik 808D în limba poloneză, cu servomotoare Siemens, oferă un mod dedicat utilizatorilor de mașini convenționale, reducând semnificativ pragul de trecere la CNC.
• Construcție rigidă: greutatea netă 1950 kg și dimensiunile ambalajului 2640x1500x1770 mm asigură stabilitate la prelucrarea pieselor cu lungime de până la 1000 mm.
• Eficiență în utilizarea sculelor: portscula cu 4 poziții, cu opțiune 4 sau 8 poziții, pentru scule 20x20 mm, cu opțiune 25x25 mm, accelerează schimbarea sculelor și reduce timpul ciclului de producție.
• Setare rapidă: permite setarea comodă a sculelor, a punctelor zero și realizarea corecțiilor fără a scrie program, fiind ideal pentru producția unicat.
• Siguranță sporită: mișcările de „jog” și limitarea vitezei permit manevrarea precisă și sigură a mașinii, minimizând riscul de erori.
• Durabilitatea componentelor: sistemul automat de ungere a angrenajelor și ghidajelor reduce uzura, prelungind durata de viață a mașinii.
• Răcire optimă: sistemul de răcire asigură stabilitate termică, protejând sculele și piesele în timpul prelucrărilor intensive.
• Versatilitate în utilizare: dedicat strunjirii de precizie în industria mecanică, auto și de scule, atât pentru producție de serie, cât și pentru loturi mici.
• Economie în exploatare: motorul principal de 5,5 kW împreună cu motoarele de avans de 6 Nm combină productivitatea ridicată cu un consum redus de energie.
• Integrare cu cicluri tehnologice: utilizarea ciclurilor precum strunjire, găurire sau filetare necesită doar introducerea parametrilor de bază, fără cunoașterea codurilor G.
• Posibilitate de personalizare: un set de opțiuni precum control Fanuc Oi-TF, mandrină hidraulică, alimentator de bară sau software CAD/CAM permite adaptarea mașinii la cerințe specifice.

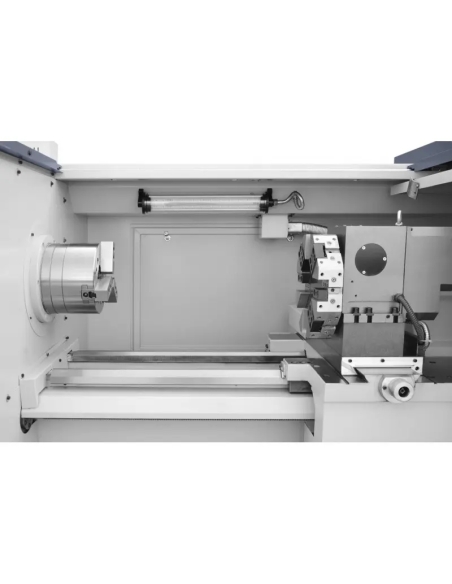

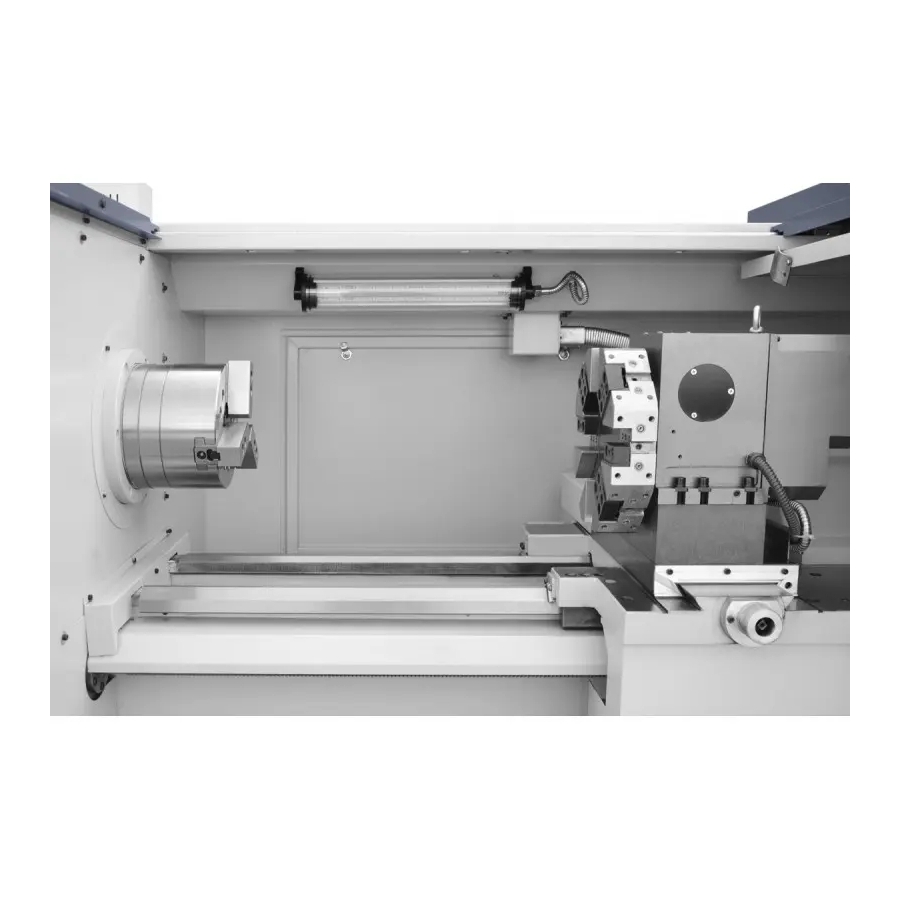

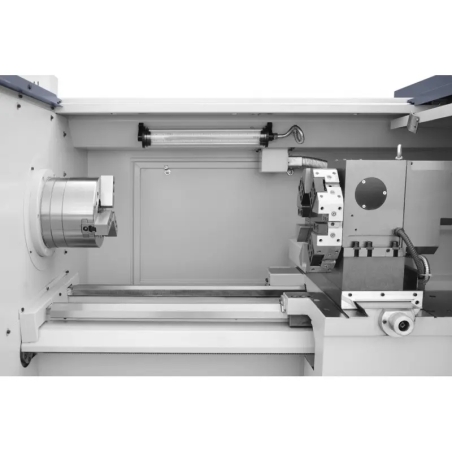

Construcția și tehnologia strungului CNC CKT 400x1000

Strungul CNC CKT 400x1000 a fost proiectat pentru fiabilitate și precizie în condiții de producție exigente. Elementele cheie ale construcției includ:

• Batiu solid al mașinii: construcția rigidă, cu greutate netă 1950 kg, minimizează vibrațiile și asigură stabilitate în timpul prelucrării.
• Ax principal performant: alezajul de 86 mm, conul MK6 și turația 0-2000 rot/min permit prelucrarea diverselor tipuri de piese.

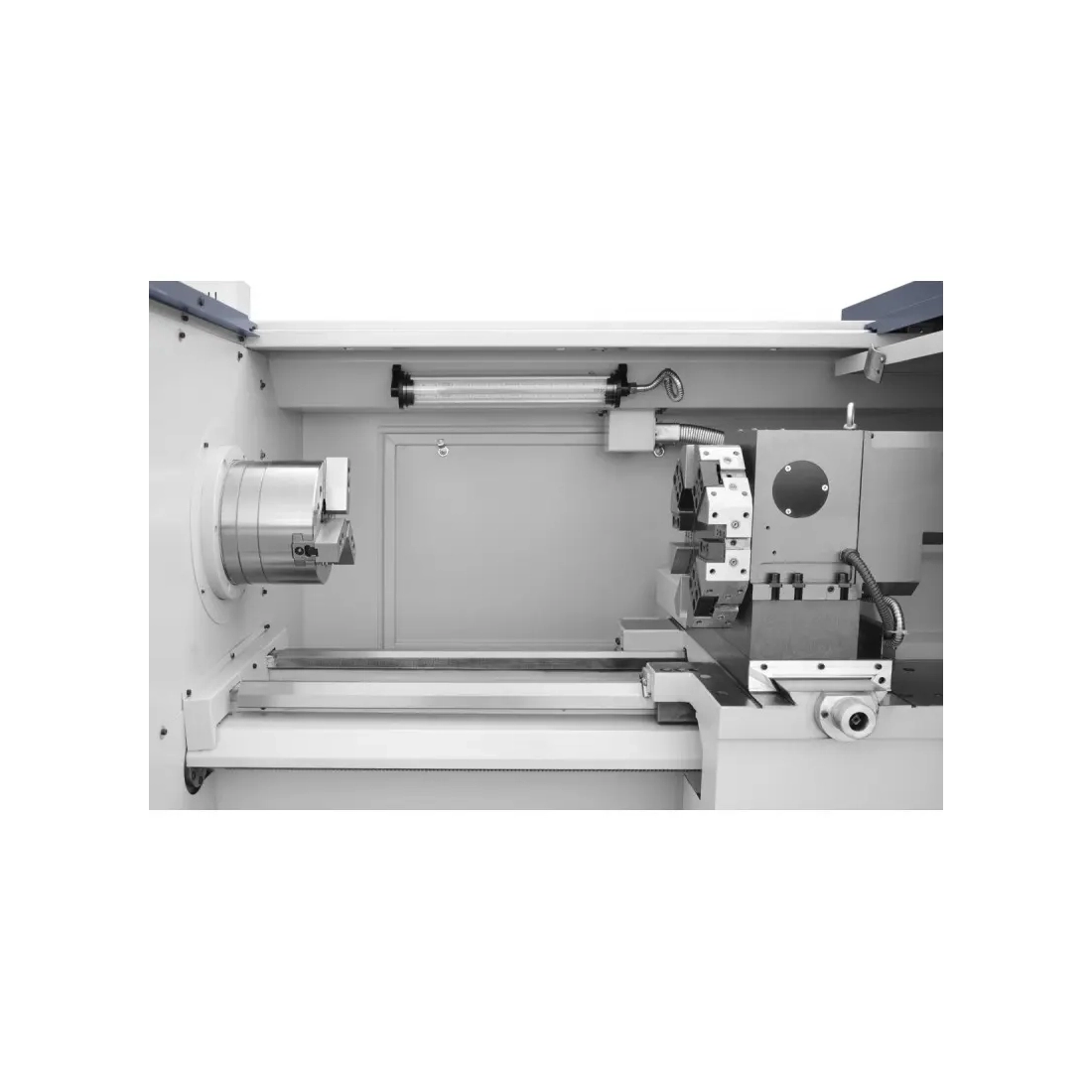

• Portsculă: cu 4 poziții, cu opțiune 4 sau 8, pentru scule 20x20 mm, cu opțiune 25x25 mm, asigură schimbarea rapidă și flexibilitatea operațiilor.

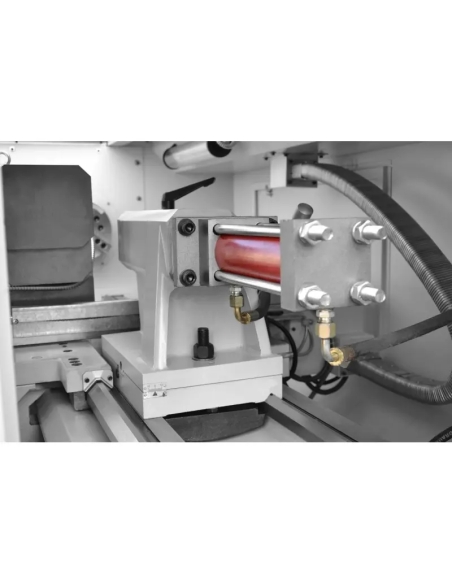

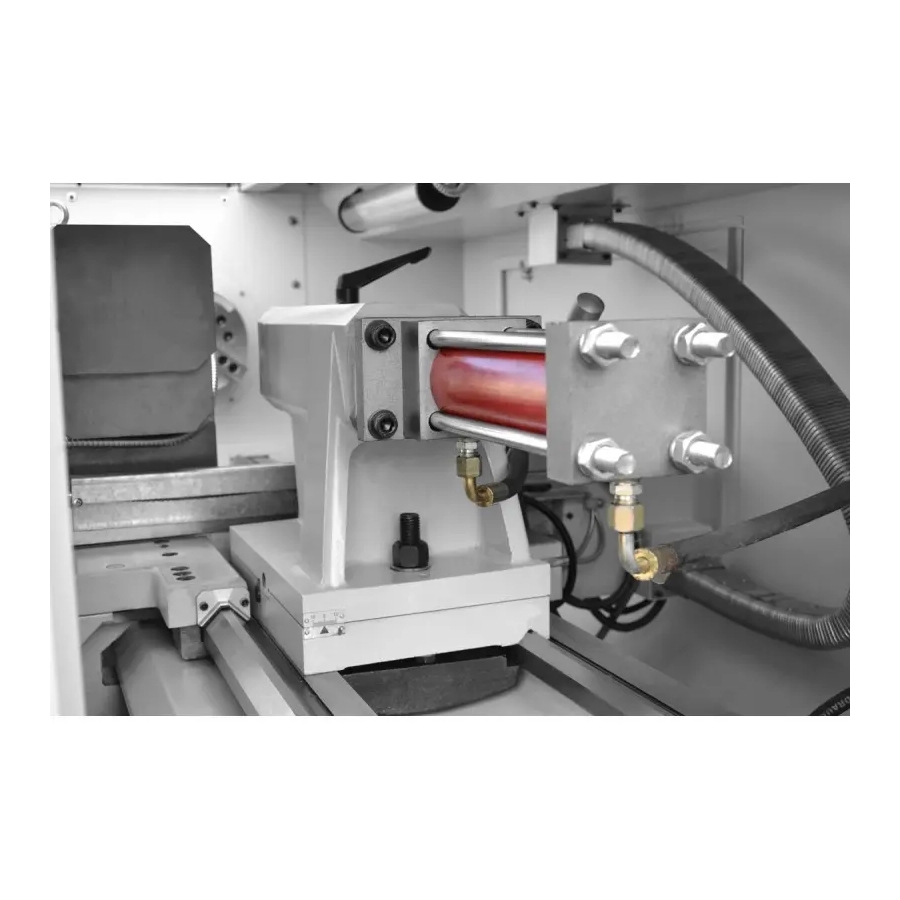

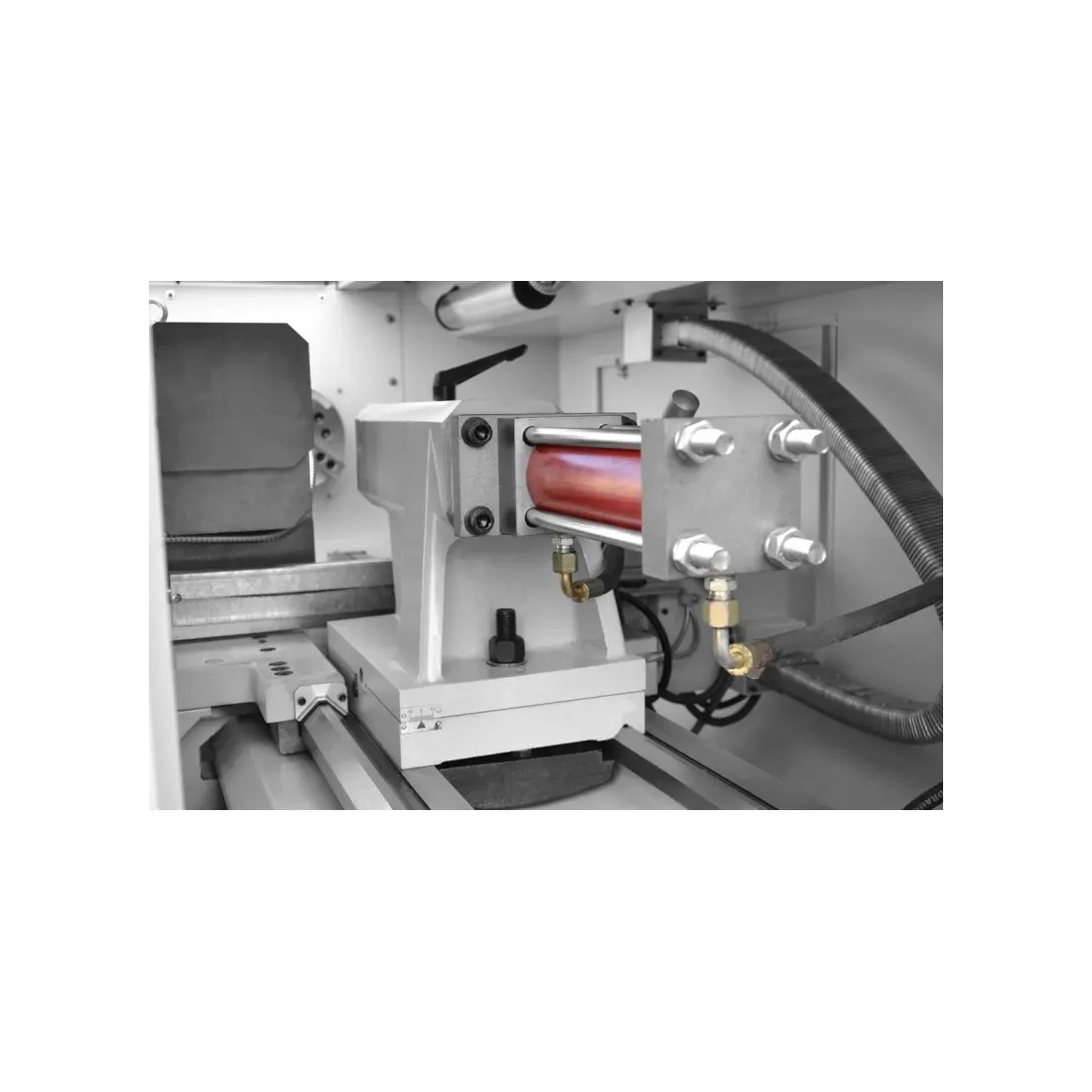

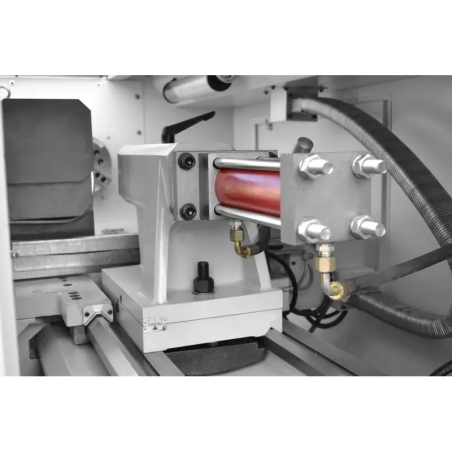

• Păpușă mobilă manuală: cu pinolă cu con MK4 și cursă maximă 120 mm, oferă sprijin precis pieselor.
• Mandrină manuală: asigură prinderea sigură a pieselor, cu opțiune hidraulică pentru eficiență sporită.

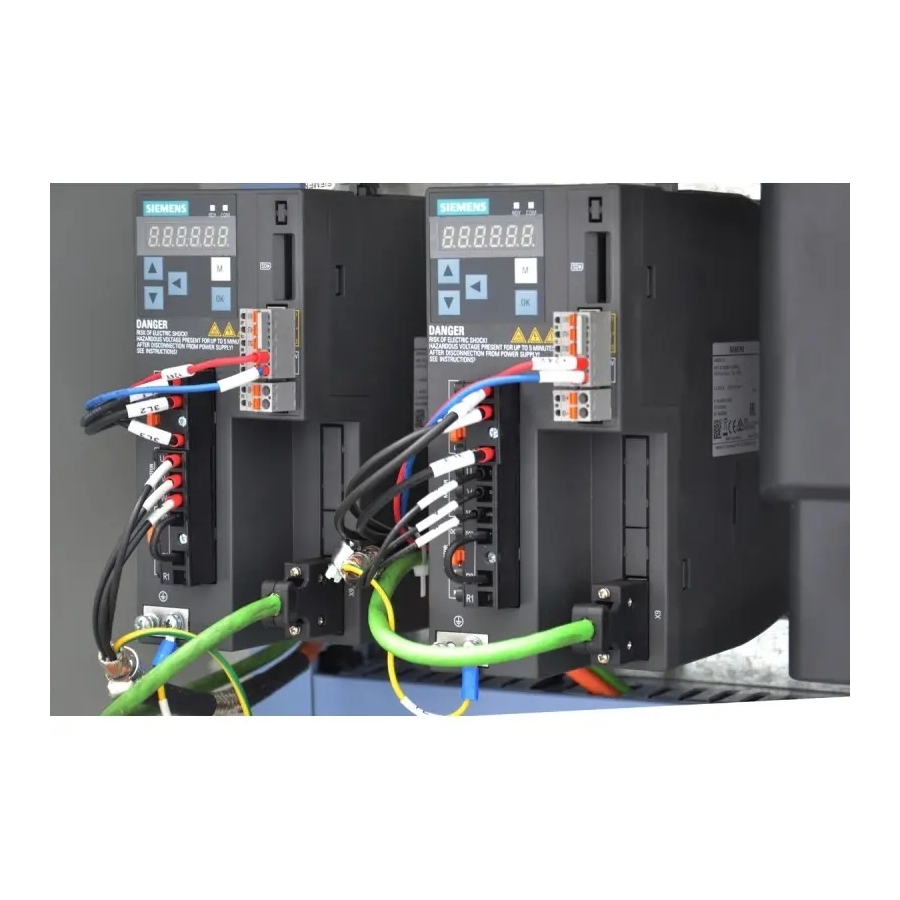

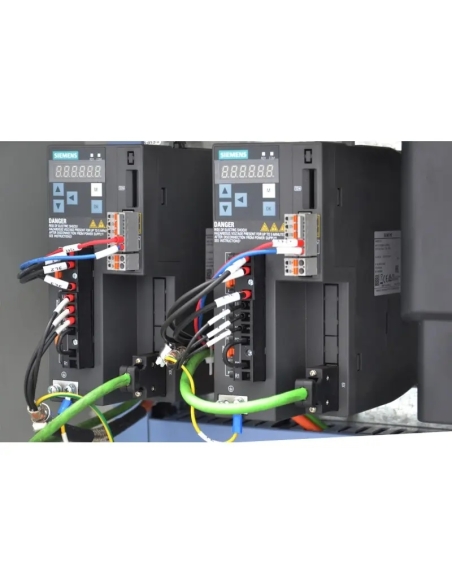

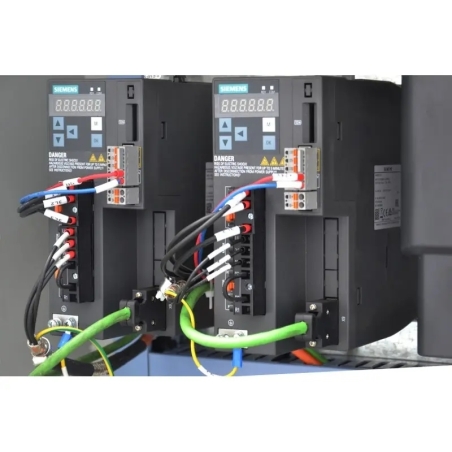

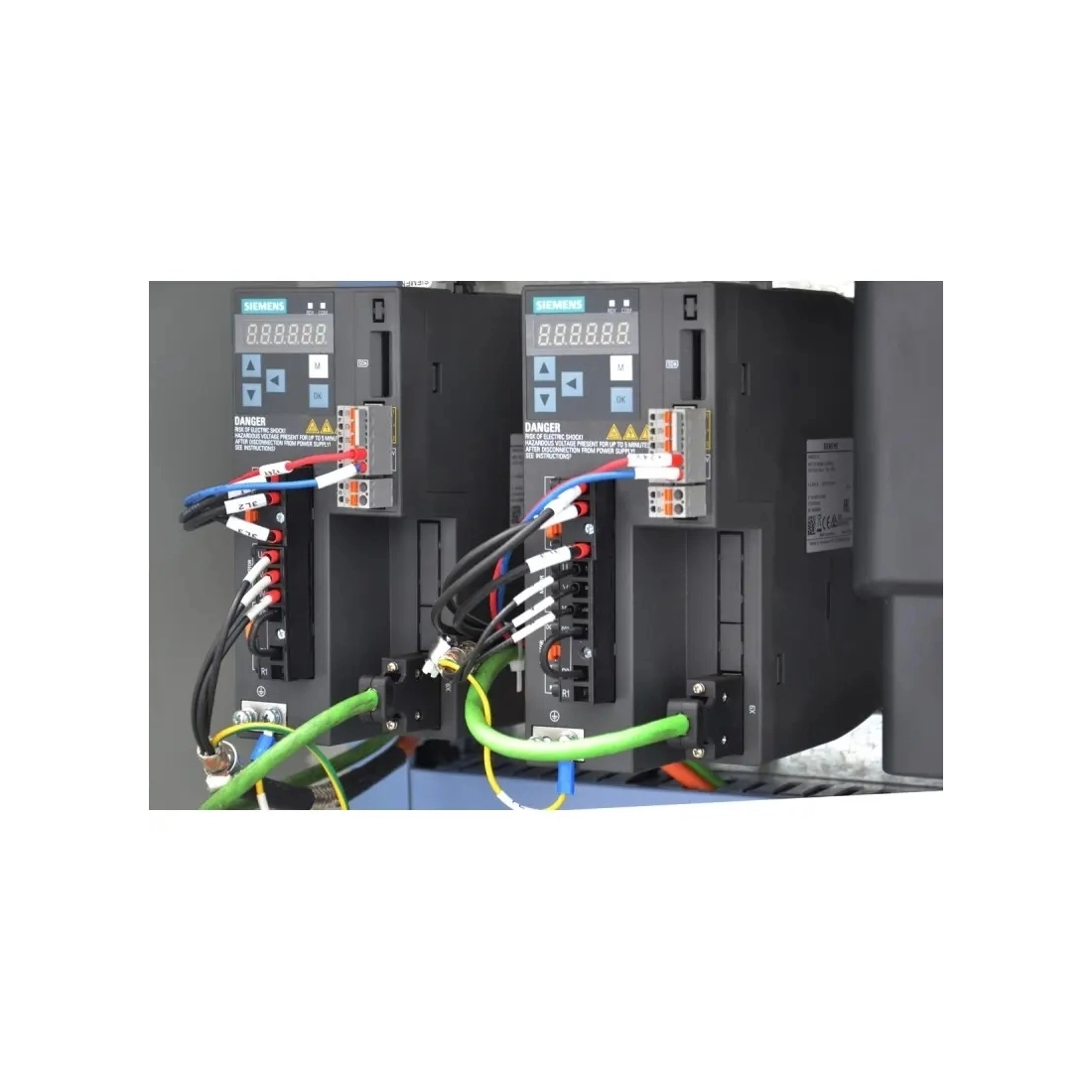

• Servomotoare Siemens: garantează mișcări line și precizie mare de poziționare de 0,001 mm.
• Sistem automat de ungere: ungerea centralizată a transmisiei și ghidajelor reduce uzura componentelor.
• Sistem de răcire: menține temperatura optimă, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
• Iluminare cu halogen 24V: asigură vizibilitate excelentă în zona de lucru, sporind siguranța și precizia.

Precizie și productivitate

Strungul CNC CKT 400x1000 oferă o precizie remarcabilă datorită controlului Siemens Sinumerik 808D și servomotoarelor Siemens cu cuplu de 6 Nm pe axele X și Z. Ciclurile fixe avansate, precum strunjirea transversală, conică, filetarea și conturarea, simplifică programarea și scurtează timpul de prelucrare. Precizia de poziționare de 0,001 mm pe axele X și Z, viteza de deplasare a axei X de 8 m/min și a axei Z de 10 m/min, precum și integrarea ciclurilor tehnologice asigură piese de calitate, cu diametru de până la 400 mm și lungime de 1000 mm.

Domenii de utilizare pentru strungul CNC de metal CKT 400x1000

Strungurile CNC pentru metal precum CKT 400x1000 sunt utilizate în numeroase sectoare industriale, inclusiv:

• Industria mecanică: producția de arbori, bucșe, flanșe și componente de precizie.
• Industria auto: prelucrarea componentelor pentru motoare, cutii de viteze și sisteme de suspensie.
• Industria sculelor: realizarea de filete, caneluri și piese cu geometrii complexe.
• Producție de serie și unicat: ideal pentru producție de serie medie și realizarea rapidă a pieselor individuale în departamente R&D.

Mașina este potrivită pentru companiile care caută un strung CNC versatil și fiabil.

Echipare standard

• Control SIEMENS SINUMERIK 808 Advanced în limba poloneză
• Servomotoare Siemens
• Mandrină manuală
• Portsculă cu 4 poziții
• Set de bacuri moi
• Păpușă mobilă manuală cu pinolă MK4
• Sistem de răcire
• Sistem automat de ungere a transmisiei și ghidajelor
• Iluminare cu halogen 24V
• Manual în limba poloneză

Echipare opțională

• Mandrină hidraulică
• Portsculă cu 4 și 8 poziții
• Lunetă mobilă
• Lunetă fixă
• Bacuri moi suplimentare
• Bacuri dure
• Suporturi pentru scule
• Software CAD/CAM

Parametri tehnici

Sisteme CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Strungurile CNC CORMAK EASY 400x1000 sunt echipate cu sisteme de comandă profesionale de la producători precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la cerințe variate de producție, de la operații simple la procese complexe de prelucrare.

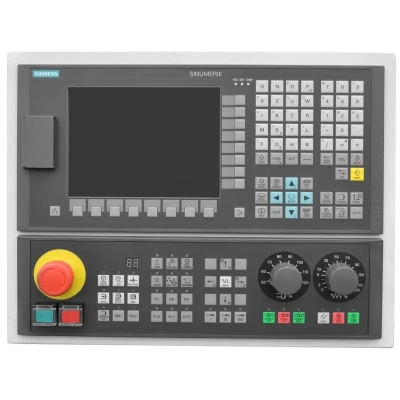

Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază

Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii. Caracteristicile sale principale sunt:

• Operare intuitivă: interfața grafică și funcția Teach-In ușurează programarea, reducând la minimum timpul de instruire al operatorilor.
• Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
• Compatibilitate: dedicată utilajelor cu cerințe standard, cu integrare facilă a servomotoarelor SIEMENS.
• Consum redus de energie: necesar minim de întreținere și utilizare accesibilă pentru operatorii aflați la început în CNC.

Strungul CNC CORMAK EASY 400x1000 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: ușor de utilizat, ideală pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcție durabilă, rezistentă la condiții industriale dificile.
• Eficiență operațională: dedicată aplicațiilor de bază de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrări dinamice și gestionarea ciclurilor complexe.
• Integrare cu CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: optimizarea traiectoriilor sculei și posibilitatea extinderii cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: fiabilitate în producția de serie și în funcționare îndelungată.
• Cicluri avansate de strunjire: ideal pentru operații de așchiere precise, precum filetare și canelare.
• Operare intuitivă: interfața clară accelerează programarea.
