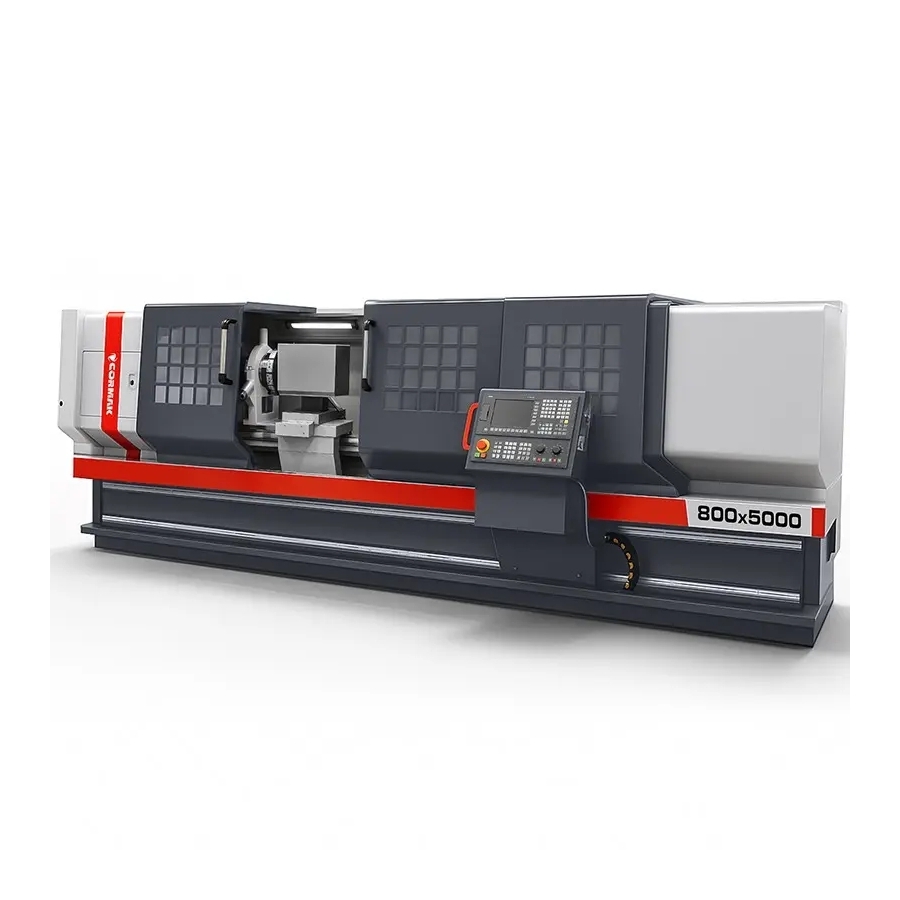

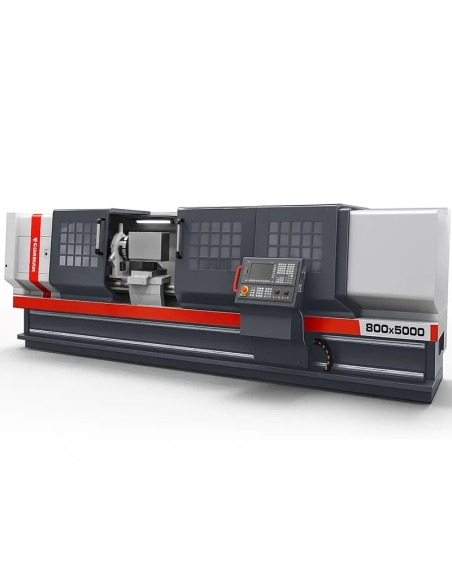

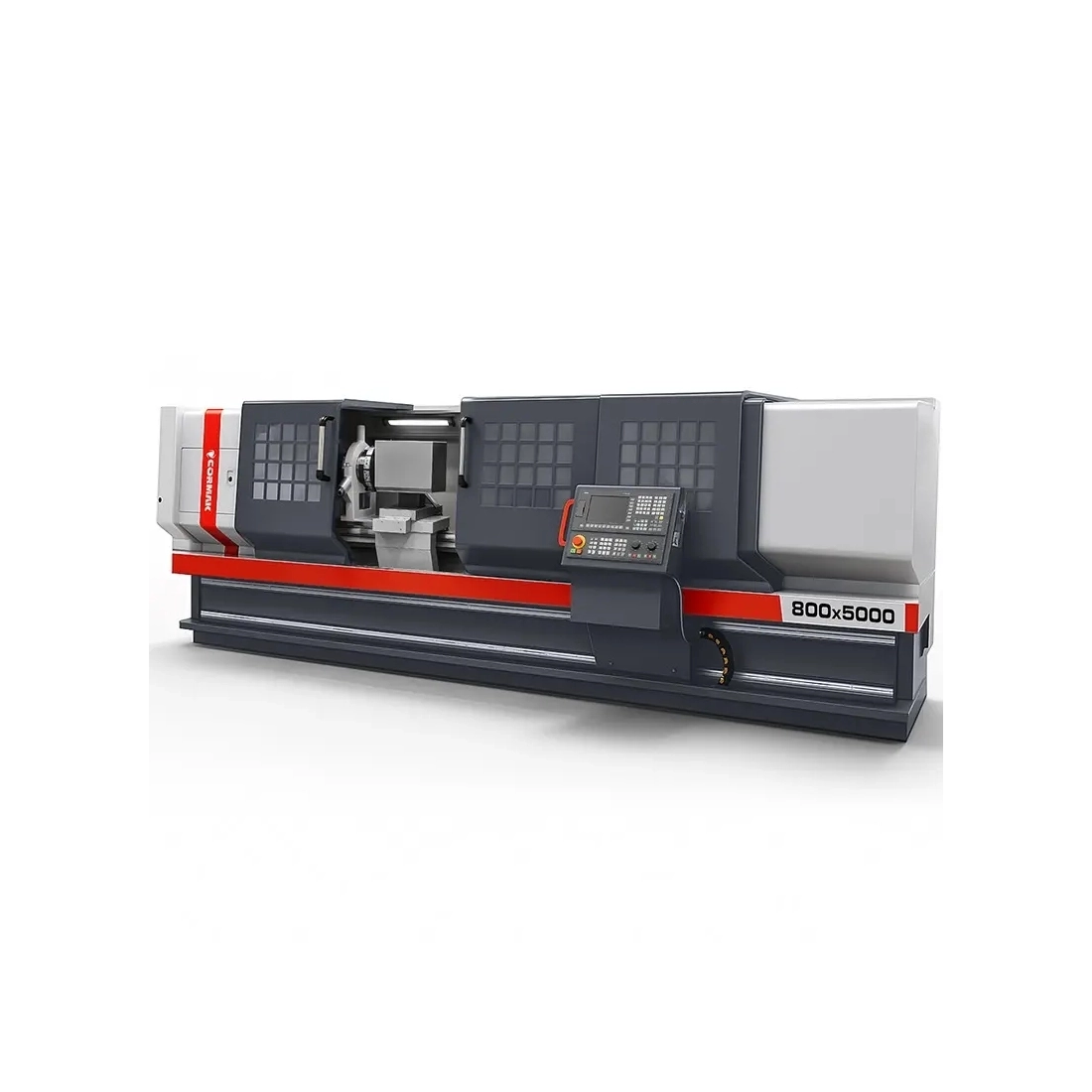

Strung CNC CORMAK CKT800X5000 cu sistem Siemens SINUMERIK
Strungul CNC 800x5000 este o mașină profesională cu comandă numerică, proiectată pentru prelucrarea precisă a metalului în aplicații industriale solicitante. Datorită construcției robuste și sistemelor de control avansate, oferă fiabilitate și productivitate ridicată atât în producția de serie, cât și în cea unitară.
Principalele avantaje ale strungului CNC 800x5000
Strungul CNC 800x5000 pune la dispoziție soluții complete pentru industrie, combinând tehnologia modernă cu beneficii practice. Construcția și parametrii săi tehnici asigură o precizie remarcabilă, eficiență și versatilitate, îndeplinind cerințele celor mai exigente unități de producție.
- Precizie ridicată de prelucrare: diametrul de strunjire peste batiu de 800 mm și cel peste sanie de 450 mm permit prelucrarea exactă a pieselor de dimensiuni mari și forme variate.
- Distanță mare între vârfuri: distanța de 5000 mm permite prelucrarea componentelor foarte lungi, ideale pentru industria grea, navală și feroviară.
- Productivitate: turația arborelui principal în intervalul 30-800 rot/min și avansul rapid pe axele X/Z de 6/8 m/min reduc timpii de ciclu și cresc eficiența.
- Durabilitate și fiabilitate: lățimea batiului de 600 mm și sistemul automat de ungere a cutiei de viteze și a ghidajelor asigură stabilitate și funcționare fiabilă.
- Automatizare avansată: capul revolver cu 4 poziții, opțional 6 sau 8, permite schimbarea rapidă a sculelor și mărește randamentul operațiilor complexe.
- Operare intuitivă: comanda Siemens Sinumerik 808D în limba poloneză, precum și sistemele opționale Sinumerik 828D și Fanuc Oi-TF oferă programare și configurare facilă.
- Siguranță și ergonomie: iluminarea cu halogen de 24V și sistemul de răcire contribuie la confortul în lucru și la siguranța operatorului.
- Versatilitate: permite realizarea ciclurilor complexe, precum strunjirea filetelor, canelarea sau găurirea, datorită comenzilor CNC avansate.
- Flexibilitate în configurare: echipamentele opționale, precum mandrina hidraulică sau transportorul de șpan, permit adaptarea mașinii la cerințe specifice de producție.
Construcție și tehnologie
Strungul CNC pentru metal 800x5000 a fost conceput pentru durabilitate, precizie și eficiență în condiții industriale dificile. Elementele constructive esențiale includ:
- Batiu solid: lățimea de 600 mm asigură stabilitate la prelucrarea pieselor grele, iar masa mașinii este de 8900 kg.
- Arbore principal cu trecere mare: trecerea de 130 mm, cu flanșa A2-11, permite prelucrarea elementelor lungi și masive.
- Acționare puternică a arborelui: motorul de 11 kW oferă performanță ridicată la prelucrarea unei game largi de materiale, inclusiv oțel și aliaje.
- Sistem automat de ungere: reduce uzura transmisiei și a ghidajelor, prelungind durata de viață a mașinii.
- Cap revolver: standard cu 4 poziții, opțional 6 sau 8, pentru schimbarea rapidă a sculelor și automatizarea proceselor.
- Mandrină manuală cu 3 bacuri: asigură prinderea sigură a pieselor de diverse forme și dimensiuni.
- Sistem de răcire: oferă condiții optime pentru scule și piese, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
- Păpușă mobilă manuală: echipată cu pinolă cu diametrul de 75 mm și con MK5, asigură sprijin stabil pentru piesele lungi.
Precizie și eficiență în lucru
Strungul industrial 800x5000 oferă o precizie excepțională datorită sistemelor de comandă Siemens Sinumerik și Fanuc Oi-TF. Acestea permit programarea ușoară a ciclurilor complexe, precum filetarea, canelarea sau găurirea. Cursa maximă pe axa X de 330 mm și avansul rapid pe axele X/Z de 6/8 m/min asigură acuratețe ridicată și repetabilitate. Acționarea dinamică a arborelui și construcția robustă optimizează timpul de producție, aspect esențial în procesele industriale de serie și unicat.
Aplicații
Strungul CNC pentru metal 800x5000 este potrivit pentru o gamă largă de aplicații industriale, inclusiv:
- Industria auto: producția de componente precise, precum arbori, bucșe și roți dințate.
- Industria de mașini: prelucrarea elementelor de gabarit mare, cu cerințe ridicate de precizie.
- Producție de serie și unitară: flexibilitate în realizarea atât a loturilor mari, cât și a pieselor individuale.
- Industria energetică: strunjirea pieselor cu cerințe tehnice înalte, precum componente de turbine sau arbori.
- Industria navală și feroviară: prelucrarea componentelor metalice foarte lungi, până la 5000 mm.
Mașina reprezintă o soluție fiabilă și versatilă pentru unitățile de producție specializate în prelucrarea metalelor.
Date tehnice ale strungului CNC 800x5000
| Comandă | Sinumerik 808 |
| Distanța între vârfuri | 5000 mm |
| Diametru de strunjire peste batiu | 800 mm |
| Diametru de strunjire peste sanie | 450 mm |
| Lățimea batiului | 600 mm |
| Mandrină de strung | manuală |
| Păpușă mobilă | manuală |
| Flanșă arbore | A2-11 |
| Trecere arbore | 130 mm |
| Portscule | 4 poziții (opțiune 6,8) |
| Turația arborelui | 30-800 rot/min |
| Cursa maximă axa X | 330 mm |
| Avans rapid axele X/Z | 6/8 m/min |
| Diametru pinolă păpușă mobilă | 75 mm |
| Cursa maximă pinolă păpușă mobilă | 250 mm |
| Con pinolă păpușă mobilă | MK5 |
| Putere motor | 11 kW |
| Greutate | 8900 kg |
Echipare standard
- Comandă Siemens Sinumerik 808 în limba poloneză
- Servomotoare Siemens
- Mandrină manuală cu 3 bacuri
- Cap revolver cu 4 poziții
- Set de bacuri moi
- Păpușă mobilă manuală
- Lunetă fixă
- Sistem de răcire
- Sistem automat de ungere pentru transmisie și ghidaje
- Iluminare cu halogen 24V
- Documentație tehnică de exploatare (DTR) în limba poloneză
Echipare opțională
- Comenzi Sinumerik 828, Fanuc, GSK
- Lunetă mobilă
- Mandrină hidraulică
- Păpușă mobilă hidraulică
- Lunetă fixă
- Sondă de scule
- Transportor de șpan
- Bacuri moi suplimentare
- Bacuri dure
- Mandrine cu bucșe
- Dispozitiv de preluare a pieselor prelucrate
- Alimentator de bară
- Suporturi de scule
- Software CAD/CAM
Comenzi CNC – Siemens Sinumerik 808D, 828D și Fanuc Oi-TF
Strungurile CNC pentru metal din seria 800x5000 sunt echipate cu sisteme de comandă renumite, Siemens Sinumerik și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare ușoară. Alegerea comenzii potrivite permite adaptarea mașinii la nevoi de producție specifice.

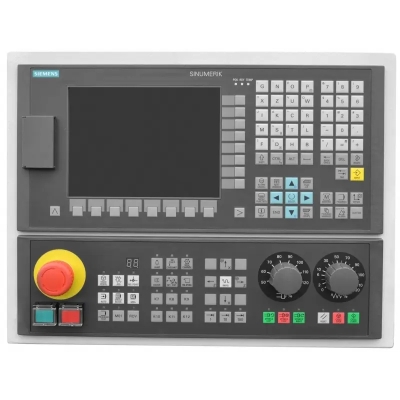

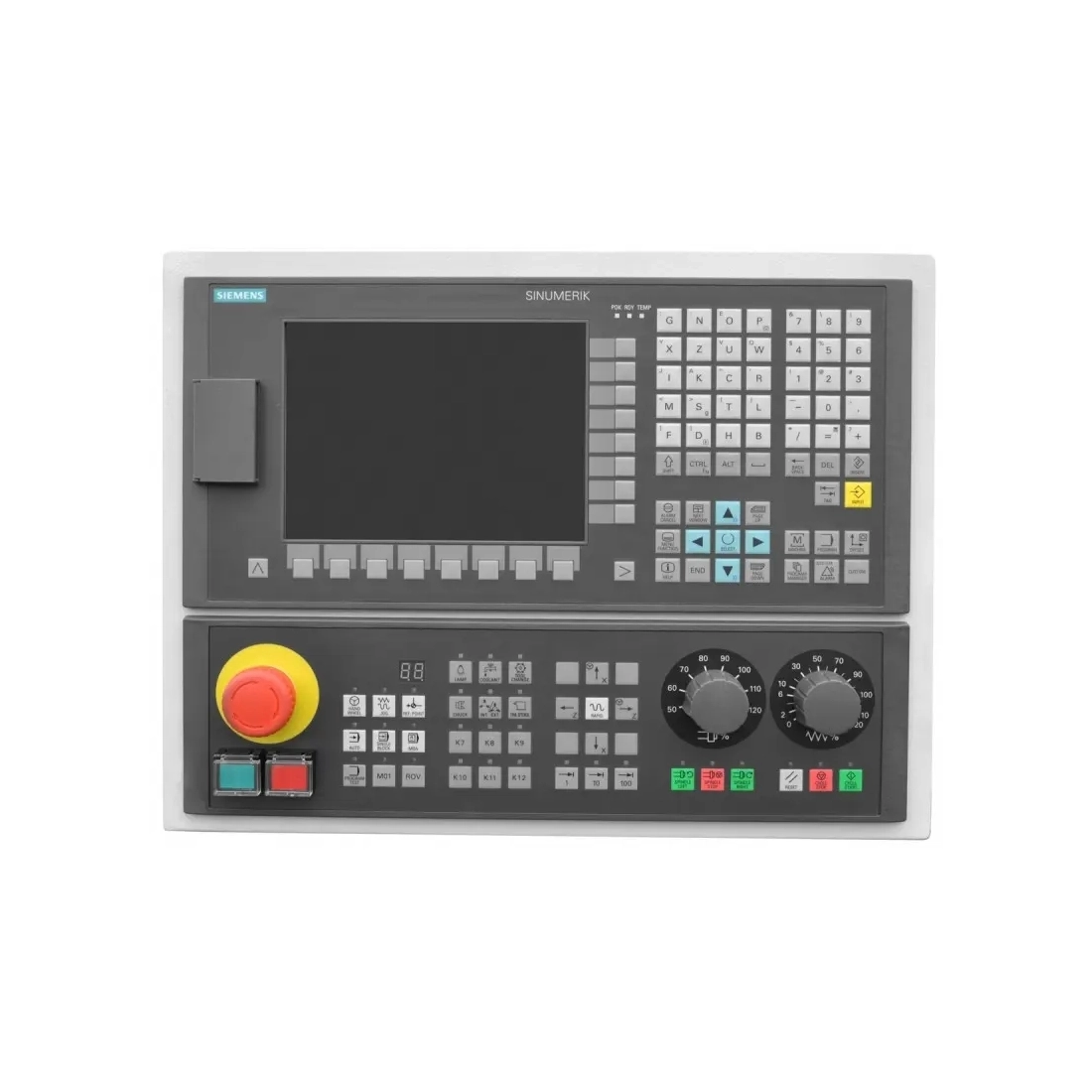

Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC economică pentru utilizatorii aflați la început de drum, oferind o interfață intuitivă, fiabilitate ridicată și compatibilitate cu mașini de bază.
Siemens Sinumerik 828D
Siemens Sinumerik 828D este un sistem avansat pentru procese exigente, cu putere mare de calcul, cicluri de prelucrare extinse și posibilitatea integrării cu sisteme CAD/CAM.
Fanuc Oi-TF
Fanuc Oi-TF oferă stabilitate și precizie deosebite în strunjire, cu interfață intuitivă și funcții avansate dedicate producției de serie.
Instrucțiuni de utilizare
Mai jos sunt disponibile informații detaliate despre utilizarea și configurarea comenzilor Siemens Sinumerik.
Siemens SINUMERIK 828/840
Descarcă instrucțiunile
Siemens SINUMERIK 808
Descarcă instrucțiunile
